中國戰機發動機研發史

推薦 0 收藏 0 轉貼0 訂閱站台

 中國發動機



(楨2012-11-17補:網上憤/糞青型的軍迷,動輒以「心臟病」罵中國發動機,其實各形發動機、中國多已能生產,但未大量裝備、仍從俄進口之因有:1.可靠性不足。2.生產線不像實驗室未能量產。3.為與俄維持戰略關係。回想【圖博館2007-04-06中國戰機發動機研發史小引:

  綜觀共軍戰機所用引擎型號的種種猜想與爭議,牽涉到複雜的仿製、自製與外購等自己科技自主實力和外國(俄為主)軍政經的優勢及利益。  以共軍雙龍:梟龍J7MF和猛龍J10所用引擎為例,就折衝於中俄間。當WS13天山渦扇發動機(以名山和「渦扇」併音來代稱引擎,米格29原用引擎RD33的國產改進型)研發出可供J7MF使用時,俄便也才願提供更佳的RD93。雖然J7MF可用自製引擎還包括渦噴WP13FⅡ、渦噴14昆侖發動機、甚至渦扇9秦嶺發動機(依此,中巴合作FC1所用引擎,即使俄在印度抗議下,仍會提供RD93,其因是FC1不只有中國引擎可用,法、以等國也想搶食。)  同理,當J10所用引擎WS10A太行發動機優於俄SU27SK原用引擎AL31F時,俄又推銷J11(俄在中生產的SU27SKM)的AL31FN。在此同時,WS10的BCD型也在研發中,俄又傳出要提供五代機(即美四代機F22)所用引擎AL31FNM1(它的向量噴口在滿功率以及加力推力的狀態下可以上下左右旋轉)給中國。

  之所會如此,除了中方想引進更佳引擎科技、俄方不願使去市場、尤其中俄間旣合作又競爭的戰略關係外,也體現了唯有自主自力發展,才有可能與他人談判(不只引擎如此、其它領域亦然),這對台軍IDF的雙小引擎應也些啟發吧!

  尤其中國戰機發動機研發史作者結尾的自省:「回顧這段時期所走過的一些彎路,其中主要的問題體現在:其一,缺乏穩定的長遠規劃,計畫多變不定,不能量力而行,研製工程中途停止,技術經驗不能得到有效的積累,產品性能難以提高。其二,科研試驗條件建設滯後,試製加工能力及科研經費不足,使一些新機型的研製工作明顯被拖慢。其三,對航空發動機的發展特點及其規律性認識不足,特別是對航空發動機應作為相對獨立的製造業這一點缺乏足夠的認識,常常把發動機的研製工作從屬於飛機的研製,這對我國航空發動機的技術發展是極為不利的…此外,發動機的配套飛機單一…而國外在研製一種先進發動機後,往往可以開發出多種不同的派生機型…像美國研製的F110-GE-100型發動機就可同時裝在F-15和F-16兩種戰機上,具有很好的互換性。」

  另參【圖博館】:太行發動機只達到能用的水準   WS-10性能優於AL—31F  )



戰機發動機



國產渦噴13航空發動機推比過低只有6左右

渦噴13  推力5170kg  裝備殲8 詳參【圖博館】:殲-8

渦噴14昆崙  推力7500kg  裝備殲7 詳參【圖博館】:中國殲七戰機發展史



渦扇9秦嶺  推力9325kg  裝備飛豹詳參【圖博館】:殲轟-7飛豹FBC-1

渦扇13  推力9500kg  裝備FC1/J-31詳參【圖博館】:FC-1 VS 殲7MF   PLA四代機之爭俄《潛望鏡2》網站2011-5-9:中國仿制RD-93

珠海航展上展出的国产“太行”涡轮风扇发动机侧后视摄影:门广阔

渦扇10太行  裝備J-10/15/20詳參【圖博館】: 殲-10戰機    SU-33   中國航母   PLA四代機之爭太行發動機的尾噴口,外層磷片是輪流疊壓的結構,各片磷片都首尾相連的部分疊壓在前一片身上,尾噴口在外觀上是由大小形狀一致的磷片組成的。

而AL-31發動機的尾噴口,外層磷片采用每兩片大磷片夾一片小磷片的結構,在外觀上,大磷片和小磷片交錯組成圓形的尾噴口。

 我国歼-15飞鲨舰载机成功在辽宁号航母上完成起降

首次降落遼寧艦的552號是俄製發動機,554號是太行發動機。


J10B的試飛機,05號機是用WS10A ,01號機是AL31N

http://bbs.tiexue.net/post2_6423315_1.html

图文:太行性能数据与外国主力发动机对比

太行發動機性能數據與外國主力戰機的發動機對比

在莫斯科航展上展出的117S矢量推力发动机
117S矢量推力發動機
中國軸對稱矢量噴管(2000年珠海航展披露)
\

俄羅斯軍工新聞網2012-3-1報道:殲20將裝備WS15發動機 推力18噸

美國F-22“猛禽”戰鬥機配備的F-119發動機,使用二維矢量噴管
F-35戰鬥機配備的F-135發動機,也可以加上向下彎折的矢量推力噴嘴。但是這個噴嘴只有在垂直起降的場合使用,可以大大地縮短起飛/降落距離。其他F-35則不使用這項設計。
newmaker.com
美國研發變循環發動機計劃2020年配備F-35:據美國《航空周刊與空間技術》2012-9-24報道,美國正著手發展新一代的戰鬥機發動機,除常規渦輪風扇發動機的高壓核心機和低壓涵道氣流外還有一個第3氣流,外部流路能夠打開和關閉。起飛時,第3氣流關閉減少涵道比和轉移更多的空氣流進入到核心機增加推力。巡航時,第3氣流打開,增加涵道比減少燃料消耗。第3氣流能夠冷卻用于發動機熱端部件熱管理的冷卻空氣、用作飛機系統熱沈的燃料、加力燃燒室和噴口的壁板。這種構造還能夠減少飛機的阻力。進氣道是按起飛時最大空氣流量狀態設計,但在巡航時捕獲的氣流大于發動機的需要,便會造成溢流。第3氣流便能夠旁路額外的空氣,減少溢流阻力,並且增加的流量能夠用來填充飛機尾錐部,減少底部阻力。將會比F-35所用的F135發動機改善發動機的燃料效率25%,增加飛機的作戰半徑25-30%,留空時間增加30-40%。


中航工業稱渦扇10型太行發動機已批量列裝 2012-11-13 新浪航空



  在2012珠海航展航展中,中航工業展出了岷山等多款新型軍用渦扇發動機。我國第一款大涵道比渦扇發動機CJ-1000也已研制成功,將用于中國自行研制的幹線客機C919中。

  WS-10A太行發動機的總推力爲12500kgf,與俄羅斯出口中國的AL31FN幾乎相同,據悉我國殲十、殲11及其改進型號都依賴于AL31FN發動機。太行發動機的研制成功,能夠解決我國對大推力軍用渦扇發動機的迫切需求。

  中航工業集團副總經理李方勇明確稱,太行發動機已經廣泛裝備部隊,同時有多個太行改進型號在不斷的改進之中。中航工業已經投入了100億元用于先進軍用航空發動機的研發,力爭在較短時間內解決這個限制中國航空發展的最大瓶頸。

  相關新聞

中航確認岷山發動機將裝備L-15高教機  有充足潛力改艦載機

俄軍企稱希望向中國出口117S大推力發動機  用于殲-20

http://sky.news.sina.com.cn/2012-11-13/011829070.html



岷山5000公斤推力渦扇發動機優于烏克蘭AL-222-25F原版,將用在獵鷹L-15高教機上,也能用在ARJ21和翔龍無人機上。黃龍以及青城發動機主要用于巡航導彈以及無人機。



無人機發動機


图文:国产700公斤推力涡扇发动机模型

700公斤推力渦扇發動機模型

图文:国产500公斤推力涡扇发动机模型

500公斤推力渦扇發動機模型

 图文:国产200公斤推力涡扇发动机模型

200公斤推力渦扇發動機模型



客貨機發動機



70至100座ARJ21翔鳳支線客機用3200公斤推力發動機

图文:国产ARJ21支线客机用3200公斤推力发动机


C919飞机机身特写

图解国产C919大飞机部件

中國C919大客機,C是 中國商用飛機公司英文COMAC的首字母China之縮寫,9的寓意是天長地久,19代表載客量爲190座,C919未來的290座型號可能命名爲C929。如Airbus(空中客車公司A-7系列)和Boeing(波音B-3系列)

林左鸣:100亿对振兴中国发动机仍是"杯水车薪"

長江CJ-1000A大涵道比渦扇發動機1:2金屬模型環球網2011-09-26引述報道,未來20年內,中國可能需要購買5000架商用飛機和2300架商務飛機;這些飛機大概需要配備16000臺民用渦扇發動機,最差的情況也需13000臺渦扇發動機。同時,中國軍方的大型飛機可能也會需要500-1000臺發動機。C是China(中國)的首字母,是C919的首字母,又是Commercial(商用)、Civil(民用)的首字母。J爲Jet Engine(噴氣發動機)的首字母;1000A,代表發動機推力等級在10000kgf-19999kgf,A是第一型産品代號。C919先用遄達1000發動機 推力53200磅到75000磅



羅爾斯-羅伊斯公司的遄達1000發動機:新浪財經2010-11-09引述報道,英國發動機制造商羅爾斯羅伊斯公司(RRCEF)宣布,已獲得中國東方航空公司授予的一份發動機合同,合同價值12億美元,將用于東航16架空客A330飛機。

新轟六Д-30КП-3發動機:D30發動機推力增大30%(14吨~22吨),耗油量減少20%,加上內部彈倉全部改油艙,航程比原轟6增加30%至4000km。老轟6渦噴WP-8發動機是西安航空發動機公司按前蘇聯提供的РД-3М發動機圖紙和資料生産的,但耗油量極大,在空軍中被戲稱爲油老虎。

伊爾-76運輸機早期使用Д-30КП發動機(圖中外側),最新型號的伊爾-76運輸機打算使用PS-90新型發動機(圖中內側)。這是PS-90新型發動機正在進行裝機,準備試飛試驗。



直升機發動機詳參【圖博館】:中國戰機發動機研發史



武直10曾用发动机

直9/H425直升機用WZ8C發動機

武直-10用1000千瓦發動機渦軸9

武直10曾用发动机

武直10曾用发动机

中法合作的渦軸16發動機 直-15(AC352)換裝渦軸WZ16發動機2013首飛

武直10曾用发动机

武直10曾用发动机

中航工2000千瓦渦軸發動機

武直10曾用发动机

武直10曾用发动机

中航工5000千瓦級大功率發動機



中國的航空發動機



中國航空發動機是以渦噴(WP)、渦扇(WS)、渦軸(WZ)、渦漿(WJ)來命名的。

   渦噴(WP)

渦噴5(J-5)發動機仿前蘇聯BK-1φ發動機。

渦噴5甲(IL-28)仿前蘇聯BK-1A發動機。

渦噴6仿前蘇聯PⅡ-9B型發動機。

渦噴7(WP7)的原型是前蘇聯Р11Ф-300發動機。埃及給的我們米格21MF,而米格21MF的發動機正是Р11Ф-300。

WP-13在渦噴7發動機的基礎上研制性能上(特別是穩定性、可靠性)進一步提高的發動機。用于新型殲-8Ⅱ和殲-7Ⅲ飛機。

   渦扇(WS)

渦扇5在渦噴-6基礎上研制的。

渦扇6(WS6),是中國航空動力人永遠的痛。

英制MK202斯貝發動機,中國型號定名爲“秦嶺”渦扇9。

K-8噴氣式教練機裝有美國TFE731系列渦輪風扇發動機。

L-15“獵鷹”高級教練機用的是烏克蘭АИ-222-25發動機。該機開始采用的是斯洛伐克制造的DV-2X發動機。

JL-9“山鷹”WP13FC

飛豹用的是英國從民用型發展的斯貝MK202軍用型渦扇發動機。中國型號定名渦扇9。

殲-10用的是俄制AL-31F發動機,“梟龍”使用的是俄制RD-93型發動機。

WS10“太行”:用于殲10、殲11後期動力。1980年代從美國引進2臺CFM-56II型渦輪風扇發動機,我國在其核心機基礎上對核心機進行了改進。

WS10B,大推力渦扇,加力推力135千牛,數控、矢量噴管,2008年批量生産,用于J10、J11系列。

WS10C(WS10A加大涵道比不加力改型),大推力渦扇,推力100千牛,2008年已批量生産,用于H6新改。

WS10D(WS10A大涵道比不加力改型),大推力渦扇,推力120千牛,2008年定型,用于大運、大客。

WS10G,大推力渦扇,加力推力155千牛,數控、矢量噴管,預計2009年批量生産,用于J10、J11、J13(四代)系列。

WS11“天山”發動機,仿烏克蘭AI25。用于K-8/JL8、無人機。

WS-12稱爲“唐古拉”發動機

WS13“泰山”在俄制RD33的基礎上結合推比八的中推的技術而研制的。

WS-14“昆侖”渦噴發動機,中推力渦噴 ,加力推力82千牛,2005年已批量生産,用于J7、JL9和J8系列升級。

WS15高推重比大推力渦扇,加力推力達180千牛,在研,用于未來四代戰機。

WS16(引進烏克蘭AI-222-25F),小推力加力渦扇 ,加力推力42千牛,預計2009年批量生産,用于L15/JL15系列。

   渦軸(WZ)

直-8A(法制SA-321)換裝加拿大普惠公司的PT-6B-67A發動機。

AC313直升機使用了加拿大PT6B-67B發動機。

直9(法國宇航公司的SA365N/N1“海豚”)用的是阿赫耶-1C發動機,中國改進後爲渦軸8發動機。

H410AH410A直升機換裝阿赫耶-2C發動機。

H425“海豹”直升機采用了阿赫耶2C渦軸發動機。

HC120 輕型直升機安裝有透搏梅卡Arrius 2F渦軸發動機。

直11直升機用的是美制LTS101-700D-2型發動機。

直15(也稱EC175)直升機用的是加拿大普?惠公司新一代發動機PT6C-67E。

渦軸6(WZ6)(仿法國TM-3C),中功率渦軸,功率1160千瓦,2000年批量生産,用于Z8系列。

WZ8G(引自法國-WZ8A改),小功率渦軸,功率560千瓦,2005已年批量生産,用于Z9系列、Z11系列升級。

WZ9(仿加拿大普惠PT6C),中功率渦軸,功率1200~1450千瓦,2008年批量生産,用于 Z10、Z15(6噸機)、Z8F系列。

   渦漿(WJ)

運八F600型飛機采用了4臺加拿大普惠公司的PW150B型渦槳發動機。

新舟60用的是普拉特惠特尼加拿大公司PW127J渦輪螺旋槳發動機。

運-10用的是美制JT3C渦輪噴氣式發動機。

運-11原型使用兩臺美國大陸公司TSIO-550-B活塞發動機。後改用兩臺活塞-6甲發動機。

運-12II型裝兩臺普拉特?惠特尼加拿大公司生産的PT6A-27渦輪螺槳發動機。

ARJ-21用的是美國通用電氣公司(GE)的CF34支線噴氣發動機。

C919大型客機用的是CFM國際公司研發的LEAP-X1C發動機。

國産軍用大飛機很可能就是俄制D-30型發動機。

仿制蘇聯 РД-3М,西安生産的是渦噴8,用于轟6。

渦槳9(WJ9)用于運-12。以渦軸8A渦輪軸發動機爲原准機改型設計的。

   船艦發動機

 QC70(WS10A核心),小功率燃氣輪機,功率7000千瓦,2007年已批量生産。

QC128(昆侖核心),中功率燃氣輪機,功率12800千瓦,2008年已批量生産,054B(雙發4000T)大護系列等。

QC185(WS10A核心,LM25000級),中功率燃氣輪機,功率18500千瓦,2008年已批量生産,用于052D(4發9000T)大驅系列等。

R110超級大功率燃氣輪機,功率100000千瓦,預計2009年批量生産,用于航母(4發40000T)等。

QC260(引自烏克蘭DA80),大功率燃氣輪機,功率25000千瓦,2007年已批量生産,用于052B/C(雙發6000T)大驅系列等。

http://lt.cjdby.net/blog-298403-1043.html



飛行原理



升力原理:飛機是比空氣重的飛行器,因此需要消耗自身動力來獲得升力。而升力的來源是飛行中空氣對機翼的作用。

在下面這幅圖裏,有一個機翼的剖面示意圖。機翼的上表面是彎曲的,下表面是平坦的,因此在機翼與空氣相對運動時,流過上表面的空氣在同一時間(T)內走過的路程(S1)比流過下表面的空氣的路程(S2)遠,所以在上表面的空氣的相對速度比下表面的空氣快(V1=S1/T >V2=S2/T1)。根據帕奴利定理——“流體對周圍的物質産生的壓力與流體的相對速度成反比。”,因此上表面的空氣施加給機翼的壓力 F1 小于下表面的 F2 。F1、F2 的合力必然向上,這就産生了升力。



從機翼的原理,我們也就可以理解螺旋槳的工作原理。螺旋槳就好像一個豎放的機翼,凸起面向前,平滑面向後。旋轉時壓力的合力向前,推動螺旋槳向前,從而帶動飛機向前。當然螺旋槳並不是簡單的凸起平滑,而有著複雜的曲面結構。老式螺旋槳是固定的外形,而後期設計則采用了可以改變的相對角度等設計,改善螺旋槳性能。

飛行需要動力,使飛機前進,更重要的是使飛機獲得升力。早期飛機通常使用活塞發動機作爲動力,又以四沖程活塞發動機爲主。這類發動機的原理如圖,主要爲吸入空氣,與燃油混合後點燃膨脹,驅動活塞往複運動,再轉化爲驅動軸的旋轉輸出:



單單一個活塞發動機發出的功率非常有限,因此人們將多個活塞發動機並聯在一起,組成星型或V型活塞發動機。下圖爲典型的星型活塞發動機。



現代高速飛機多數使用噴氣式發動機,原理是將空氣吸入,與燃油混合,點火,爆炸膨脹後的空氣向後噴出,其反作用力則推動飛機向前。下圖的發動機剖面圖裏,一個個壓氣風扇從進氣口中吸入空氣,並且一級一級的壓縮空氣,使空氣更好的參與燃燒。風扇後面橙紅色的空腔是燃燒室,空氣和油料的混和氣體在這裏被點燃,燃燒膨脹向後噴出,推動最後兩個風扇旋轉,最後排出發動機外。而最後兩個風扇和前面的壓氣風扇安裝在同一條中軸上,因此會帶動壓氣風扇繼續吸入空氣,從而完成了一個工作循環。



下面給出幾種類型的噴氣發動機的工作原理圖,轉載自《兵器知識》網站。

 渦輪噴氣發動機 這類發動機的原理基本與上面提到的噴氣原理相同,具有加速快、設計簡便等優點。但如果要讓渦噴發動機提高推力,則必須增加燃氣在渦輪前的溫度和增壓比,這將會使排氣速度增加而損失更多動能,于是産生了提高推力和降低油耗的矛盾。因此渦噴發動機油耗大,對于商業民航機來說是個致命弱點。

 渦輪風扇發動機

渦輪風扇發動機吸入的空氣一部分從外部管道(外涵道)後吹,一部分送入內涵道核心機(相當于一個純渦噴發動機)。最前端的“風扇”作用類似螺旋槳,通過降低排氣速度達到提高噴氣發動機推進效率的目的。同時通過精確設計,使更多的燃氣能量經風扇傳遞到外涵道,同樣解決了排氣速度過快的問題,從而降低了發動機的油耗。由于該風扇設計要兼顧內外涵道的需要,因此難度遠大于渦噴發動機。

 沖壓噴氣發動機

此類發動機沒有風扇等器件,完全靠高速飛行時産生的沖壓效應壓縮吸入的空氣,點火、燃燒、後噴等原理。因此其優點爲結構簡單、體積小、推力大、加速快。缺點是需要外部能源進行啓動(通常爲火箭助推),不適合循環使用。

http://www.airforceworld.com/how.htm



坦克發動機 詳參【圖博館】:坦克發動機



B-2柴油機是世界上第一臺坦克用柴油發動機,(二戰紀錄片中總是出現德軍烏龜一般慢慢蠕行的坦克與蘇軍疾馳如飛的T34的場景,在機動性上差別是涇渭分明),從T34起,蘇聯不斷提高B2的性能,T34/54/55/62/72/T80U/T90,2S系列自行火炮除122外,BMP1/2/3,BTR80,BMD1/2/3,包括重型卡車,坦克牽引車,遠程火箭/戰術/戰略導彈發射車等,全都是B2族發動機,創造了後勤上空前的奇迹!

解放軍的B2族(即12150系列和6150系列)用戶除了59/69/62/63/79/80/85/96坦克(含所有變型車),63/77裝甲車族,86/92步兵戰車,80年代所有自行火炮(含火箭炮,反坦克炮,高炮,榴彈炮等),現在的二炮發射車,仿MAZ重型越野車,甚至鑽井機,發電機,邊/海防艇,氣墊船都是B2一族!

5TDF二沖程臥式5缸對置活塞水冷增壓柴油發動機,輸出功率750馬力。在世界現役坦克中,采用二沖程發動機的也只有日本的74型、90型坦克和英國的酋長坦克。二沖程發動機在單位時間內做功爲四沖程發動機的一倍,同樣的功率條件下,發動機體積可以比四沖程的更小。從理論上講,二沖程發動機具有體積小、重量輕和輸出功率大等優點,缺點自然也是很明顯的,比如耗油量高、熱效率低、振動大和故障率高等。發動機爲整體式布置,安裝在動力艙中,用3個支座(2個爲固定的、1個是活動)支撐,乘員在野戰條件下用起重機在1個小時內可更換發動機。該型發動機可使用煤油、汽油、柴油或混合油等多種燃料,而不需附加調整。

該發動機用于T64的量産型和後來的各型T系列坦克改裝(如T55AGM)。T64研制初期換裝燃氣輪機的可行性試驗,並于1963年完成了樣車,稱爲T-64T。該車采用一臺700馬力的GTD-3TL型燃氣輪機,其它部分分與T-64完全相同,1963—1965年進行了實際測試中,由于其性能不如預期,因此該計劃不久被束之高閣。不過,這爲後來T-64坦克的終結版——T-80的研制奠定了基礎。

6TD1200馬力對置二沖程發動機和雙側行星變速系統的動力艙,它體積小、重量輕、布置簡單,功率/單位體積比達到世界最高水平。采用廢氣引射的方式對動力、傳動系統進行冷卻。T64的改型,以及T80U以後的各型.烏克蘭的T84,中國的MBT200等等均裝備6TD。由于T80的GDT1250燃氣輪機並不成功,所以在T64所使用的5TDF發動機基礎上發展了6TD.裝備了後期的各型T80.並大量出口以及技術。最新的6TD-2已經達到1500馬力。

1200馬力的6TD-2


AVSI-1790-6A型12缸風冷噴射式汽油機
令人難以置信,在M47/M48的年代,美國還用汽油機作爲主戰坦克的動力.這可是個大油老虎呀.M48坦克1514L的燃料儲備居然只能跑270km。

AGT-1500燃氣輪機發動機的工作原理模型

在世界上現生産的坦克中,M1是唯一采用車載燃氣輪機作爲主發動機的坦克,燃氣輪機在低速時,燃料的燃燒效率很低,低速行駛時比柴油發動機耗油大許多,這是燃氣輪機的最大缺點;M1若要行駛498公裏的路程,必須裝載1907.6升燃料,這與行駛500公裏,重量55噸,卻只使用1200升燃料的豹2坦克相比,M1所需油量爲後者的1.6倍。
但俄羅斯燃氣輪機專家瓦萊裏莫羅佐夫認爲,燃氣輪機在許多方面都優于柴油發動機:首先,發動燃氣輪機只需要1分鍾,而發動柴油機首先得預熱,然後根據慣例還需要30分鍾才能起動;第二,車輛在泥濘中行駛時,或在通過垂直障礙時燃氣輪機不會熄火,而柴油機無法做到這一點;第三,采用燃氣輪機的T-80U坦克的速度比T-90坦克超出10千米/小時,這在戰場上對坦克來說是非常有利的;第四,燃氣輪機既不需要散熱器,也不需要使用水、防凍液或者其他冷卻劑,因此,也就省去了笨重而複雜的冷卻劑供給裝置。 燃氣輪機的使用壽命比柴油機長,耐磨性更是柴油機的兩倍甚至三倍。綜上所述,燃氣輪機操作更簡單,維修方便,檢修1臺燃氣輪機只需要4小時,而檢修1臺柴油機卻需要24小時。雖然燃氣輪機的耗油量比柴油機高出約20%—30%,但在車輛停止時,燃氣輪機熄火,由輔助動力裝置向車輛供電,以此節約燃料。燃氣輪機在工作時並不消耗潤滑劑,並且燃氣燃燒充分,因此,排出的廢氣是清潔的,不會對環境造成污染。在俄羅斯,燃氣輪機的輸出功率也比柴油發動機的高,最多可高出250馬力。



MTU公司第一代豹1坦克MB838V-10柴油發動機  功率610千瓦

MTU是發動機和燃氣輪機聯合公司的縮寫,該公司由慕尼黑分公司和腓特烈港分公司組成,豹1/2坦克、黃鼠狼步兵戰車、山貓裝甲偵察車等使用的都是這家公司的發動機。

第二代豹2  MB873V-12柴油發動機  功率1100千瓦 (1500馬力)

20世紀80~90年代,德國和荷蘭陸軍相繼裝備了這種坦克,隨後裝備了瑞士等8個歐洲國家的陸軍。一時間,豹2主戰坦克成爲了歐洲陸軍的制式主戰坦克。MB873系列發動機中的另一款機型,即MB871V-8柴油發動機則許可由韓國制造並裝在K1坦克上,功率爲882千瓦。而該型發動機的中國引進型稱爲150HB,裝在98式主戰坦克上。



爲什麽坦克發動機的磨損特嚴重

坦克柴油發動機體積小、功率大,軸瓦比壓和進氣壓力高,對發動機的機械負荷和熱負荷要求都比較苛刻。坦克發動機高功率運行,是以強化程度高、使用期短、采購價格高爲代價的。一臺坦克發動機,也就是能用500-1000摩托小時,而價格高達50-100萬美元。同樣功率的民用柴油機可以工作5000小時以上,價格還不到它的1/10。如我國某老式型號主戰坦克,柴油發動機500個摩托小時即要大修,大修後只能再工作200個摩托小時,即要做退役處理。退役的坦克發動機實際工作壽命僅利用了三分之一左右。退出現役的坦克柴油發動機,采取降低功率的方式動行,仍可以在石油鑽探、地質勘測等領域繼續工作2——3千小時。軍用發動機質量標准高,功率大、體積小、重量輕的坦克柴油發動機自然會得到地方單位的歡迎。 (如軍用卡車——老解放,一等品才能提供給軍隊,二等品提供給地方,退役的軍用老解放除油耗大些外,各項性能都比民用解放高,因而退役軍車很得地方運輸企業的歡迎)
http://iask.sina.com.cn/b/9000899.html



烏克蘭將再對中國出售至少200臺坦克發動機

據俄羅斯軍事工業綜合體網站2012年7月13日報道,來自烏克蘭軍事工業系統的消息人士近日透露,烏將在今年年底前與中國簽署一份新的6TD-2E9型發動機出口合同,用于裝備中方生産的MBT-2000型主戰坦克。烏中兩國曾在2011年簽署過一份爲MBT-2000坦克提供50部6TD-2E9型發動機(1200馬力)的合同,總價值約2000萬美元(楨:每部40萬美元?)。除此之外,烏克蘭馬累舍夫運輸機械制造廠還在本月初與巴基斯坦重工業公司簽署了一份坦克發動機出口合同。據悉,烏將向巴基斯坦提供大批基于1200馬力6TD-2型發動機的動力裝置,用于裝備巴方生産的阿裏哈利德主戰坦克。

中國MBT2000坦克將配國産發動機促進外銷

據俄羅斯“潛望鏡-2”網站2012-8-23報道,中國向緬甸、摩洛哥和巴基斯坦出口的MBT-2000坦克安裝烏克蘭研制的功率1200馬力的6TD-2發動機,因此這種坦克在進軍秘魯市場時不是特別順利,受到烏方阻撓。中國北方工業總公司代表透露,公司已經計劃爲MBT-2000坦克安裝國産發動機,以促進出口。據悉,中國北方工業總公司計劃爲MBT-2000坦克安裝的新型發動機功率同樣是1200馬力,目前已在中國陸軍裝備的99式坦克上使用。巴基斯坦陸軍一名消息人士在接受《亞洲防務》雜志采訪時披露,巴方共引進了大約300臺烏克蘭6TD-2柴油發動機。巴軍之所以選擇烏克蘭柴油機,是因爲巴方此前有使用T-80UD坦克上的6TD-1發動機的實踐經驗,而且中國研制的柴油發動機在可靠性上不如烏克蘭産品。但是中國北方工業總公司消息人士強調,功率1200馬力的中國國産發動機現在已經進行了一系列的現代化改進,完全能夠安裝到MBT-2000坦克上使用。
  回應
不是中國發動機不行,非要用烏克蘭的,而是中國産的發動機價格高,會提升坦克的整體價格,失去競爭優勢,所以用的烏克蘭的。
http://bbs.tiexue.net/post_5285532_1.html

中國國産坦克發動機性能出色 惟一缺陷是價格高 2011-08-05 國際在線

日前,烏克蘭哈爾科夫地方法院受理了該國老牌軍工企業馬爾舍夫機械廠破産案(本報6月30日曾有報道)。由于馬爾舍夫廠具備雄厚的研發和生産能力,其主打産品堡壘-M主戰坦克一直是俄羅斯T-90S、中國MBT-2000坦克的最大競爭對手,本案受到國外媒體的持續關注。有分析稱,該廠瀕臨破産的困境或令中俄兩國的軍工企業得利。
《莫斯科國防簡報》總編巴拉巴諾夫認爲,烏克蘭的突然變卦多半是馬爾舍夫廠施加壓力的結果。由于秘魯財政狀況不佳,該國陸軍只能在單價不超過400萬美元的型號中選擇,馬爾舍夫廠的堡壘-M坦克恰好是中國MBT-2000的競爭對手,該廠遂暗施推手,迫使中國産品退出競爭。不過,MBT-2000之所以裝備烏克蘭的發動機,並非中國缺乏相關生産能力;事實上,中國國産發動機性能更出色,惟一缺陷是價格比6TD-2E貴不少,非秘魯這類囊中羞澀的國家所能承受。
http://mil.fjsen.com/2011-08/05/content_5487860.htm

中國MBT3000坦克性能遠超俄T-90S 必成軍售明星

據俄羅斯軍工新聞網2012年7月6日報道,中國《世界報》近日刊登文章,介紹中國新型主戰坦克MBT-3000的先進性能,稱它必將成爲世界坦克市場上的明星,將會超越主要競爭對手俄羅斯T-90S坦克。
俄媒稱,中國介紹文章指出,盡管國産新型坦克MBT-3000與其前身MBT-2000相比在外形上的區別並不大,但是許多車載系統都發生了變化,性能更加先進。MBT-3000使用1200馬力的新型12缸150柴油發動機,使不足51噸重的坦克最大越野速度可達71公裏/小時,在移動性能上明顯優于使用1500馬力發動機、自身重量更大的西方坦克。今後的出口型MBT-3000可能會使用1300馬力的水冷式渦輪增壓柴油發動機,配備數字化慣性導航系統和GPS導航系統。如果客戶需要,還可以把發動機功率增加到1500馬力,並在中國境內生産坦克發動機的所有部件。

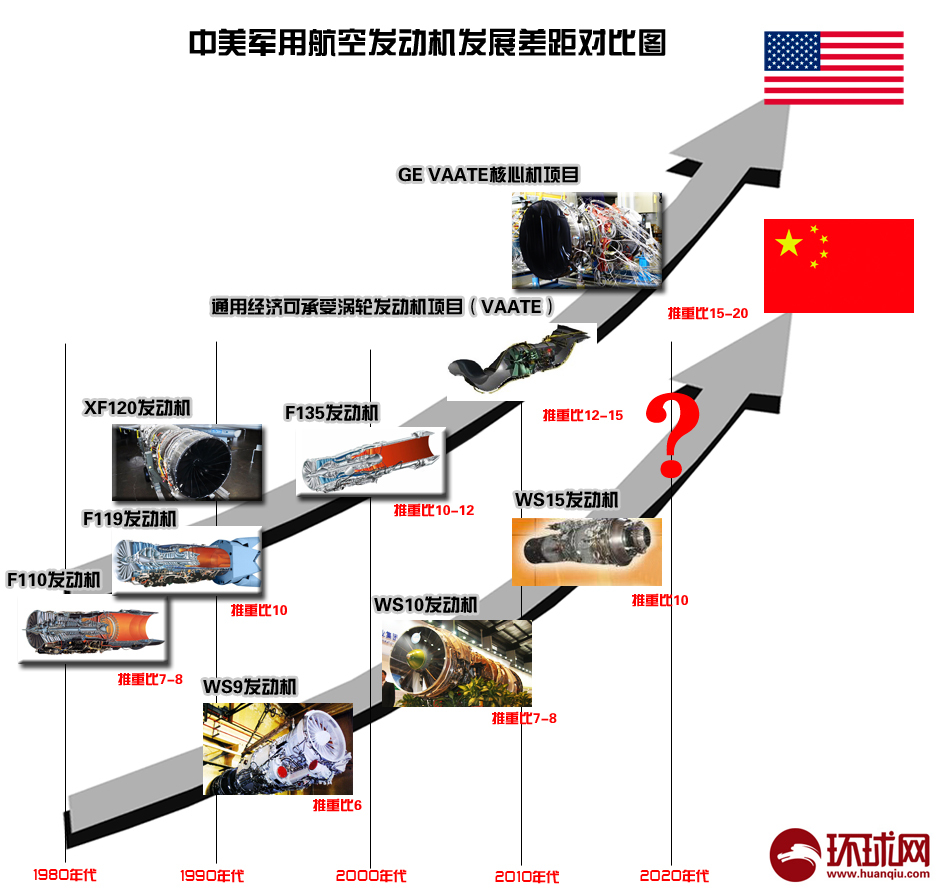

日媒:2至5年殲20將誕生真正強大的國産發動機 2012-12-10 環球網



  日本外交家網站12月7日發表美國海軍戰爭學院教授安德魯?埃裏克森和吉伯?柯林斯的文章稱,解放軍海軍日前利用國産殲-15戰機成功在“遼寧”號航母上完成了起降作業,此事令國外觀察家頗爲震驚。不過,解放軍海軍尚未解決一個關鍵問題:殲-15和其他中國戰機何時才能夠安裝中國發動機?與許多其他領域相同,中國在軍用飛機領域的整體研發工作也在快速發展。就像帳篷一樣,它的功能與性能取決于撐開帳篷的那根“長杆”,而就飛機而言,其最關鍵、最難産生的部分,就是發動機。雖然目前中國已在該領域投入了巨大的心血,但其成果和這些努力的影響仍然不得而知。不過,文章稱,中國至少會在2至5年時間內系列化生産足以爲殲-20提供真正五代機性能的強大發動機。

  中國到2015年投入1500億美元研制發動機

  作爲鞏固並提高中國軍工實力整體努力的一部分,以中國航空工業集團公司爲首的中國發動機制造商預計近期將投入1000億人民幣發展發動機,到2015年,這種投入可能會提高至1500億人民幣(近240億美元)。據路透社報道稱,一些中國航天工業專家預測,在接下來二十年的時間裏,北京最終將在發動機領域投入多達3000億美元。在這種級別的資本投入下——是此前相關報道的數倍——中國最終將投入獲得發動機領域重大突破的必要資金。據估計,普惠公司爲F-35“閃電II”戰機研制F135發動機——該發動機是世界上最先進、最強大的發動機——共投入了約84億美元(至少按照官方公布的資金來看是這樣的)。以此爲基礎可看出,中國已經投入了可同時維持多款先進性能噴氣發動機和大型渦輪發動機研發工作的資金。

  中國國防航空工業已經展現了其同時成功處理多個項目的能力——其同時研發至少四種不同類型的戰術戰機和攻擊機,包括兩款隱身戰機殲-20和殲-31戰機。除中國之外,沒有其他任何一個國家同時維持著這麽多不同的現代戰機項目。然而,這種進步也突顯了中國軍用飛機領域的另外一個事實,即中國仍無力規模化生産足以使其新型戰機具備不加力超音速巡航等第五代戰機特性的噴氣發動機。即便殲-20和殲-31原型機配備了中國研制的發動機,但這決不表明這些發動機擁有足夠的使用壽命,並且能夠規模化生産足以裝備大型戰術飛機編隊的數量。

  目前中國正在學習如何系列化生産爲其部分殲-10和殲-11/殲-11B戰機提供動力的WS-10渦輪發動機,還無力生産其未來國産大型運輸機或加油機所需的大型高涵道比渦扇發動機。雖然《環球時報》報道稱中國目前生産的殲-11B戰機全部配備了中國研制的WS-10發動機,但中國最近的噴氣發動機進口數量證明中國戰機仍嚴重依靠俄羅斯發動機,由中國研制的發動機僅爲約兩成中國最現代化的戰機與攻擊機以及出口至巴基斯坦的JF-17戰機提供動力。

  據美國的俄羅斯與中國軍用航空領域分析家魯本F約翰遜稱,航空發動機可能是中國與其他國家航空領域差距最大的地方。例如,在本屆珠海航展期間,雖然中國展出了其性能較低的“岷山”渦扇發動機,但WS-10發動機卻沒有現身。除這兩款發動機之外,中國還在研發多種噴氣發動機。

  中國或在2至5年內成功研制五代機發動機

  配備在戰術戰機和攻擊機之上的噴氣發動機,必須能夠在嚴峻的條件下運行。例如,在飛行過程中,噴氣發動機的壓縮機葉片要能承受高達自身重量20000倍的離心力。人們常常用“冰質調羹勺攪熱湯”來形容渦輪葉片在這種環境下面臨的挑戰。

  航空發動機以其複雜性、深奧的技術以及苛刻的性能參數,堪稱航空發展中的頂峰。據約翰遜稱,在戰機發展過程中,發動機核心就相當于“撐開帳篷的長杆”,是一個項目之所以會拖延的最大原因。航空發動機的材料通常無法按照工業分類指導方法“加工”,因爲以工業規模這樣做是不經濟實惠的。必須全部掌握合金、粉末冶金、單晶葉片技術。值得注意的是,在五家前蘇聯大型研究機構中,就有一家致力于材料研究,蘇聯冶金研究非常活躍。在俄羅斯的發動機項目中,掌握熱障塗層技術是關鍵一步。

  然而,盡管做出了這些努力,但在發動機性能方面,俄羅斯仍然沒有可媲美發動機“三巨頭”——即羅爾斯?羅伊斯、GE和普惠——的企業。俄制發動機仍然相對較重,而且利用的也並非最頂級材料,燃油消耗率也相對較高;與美制和歐制頂級噴氣發動機相比,俄制發動機加速度較差,推力重量比較低,壽命較短,可維護性較差。另外,俄羅斯仍然無法利用最新管理技術獲得最佳優勢。例如,雖然如“土星”公司的AL-31發動機等新型俄制發動機已經配備了全權數控系統,而且全權數控系統的質量較非俄制産品相差不大,但軟件質量仍然是一個關鍵的區別。即便是首批蘇-27戰機也加裝了不同的發動機,因爲AL-31發動機當時尚未到位。

  近年來隨著冶金和制造技術的發展,中國在航空領域已經取得了一些進步,系統設計、集成和管理已經成爲制約發動機生産的最大薄弱環節。在地面測試和高離心和G力飛行中,中國發動機面臨著葉片彎曲、破壞及其他問題。爲了攻克這個難關,中國的軍用噴氣發動機制造商需要實現一些生産和流程管理突破,而這些突破與前幾年中國在機身與航空電子領域獲得的突破一般無二。爲了推動這種努力,中國航空工業集團公司旗下發動機公司聘請了經驗豐富的發動機設計人員。鑒于在該領域其他方面的進展,而且中國還在繼續通過研發和工業間諜活動,獲得技術和流程管理知識,中國有可能在未來幾年內研制出一款可規模化的可靠型 WS-10發動機。

  WS-10發動機有潛力提供堪比惠普公司F100渦扇發動機的性能——F100發動機爲F-15和部分F-16戰機提供動力。因此,這種發動機或許能夠爲與F-15戰機尺寸相似的殲-11B、殲-15和殲-16戰機提供動力。中國至少會在2至5年時間內系列化生産足以爲殲-20提供真正五代機性能的強大發動機。

  擔心被超越俄羅斯不願對華出口先進發動機

  缺乏國産噴氣發動機是中國飛機研制能力的巨大不足。對于完善並出口國産飛機而言,掌握規模化生産可靠強大噴氣發動機的能力,是至關重要的。除中國之外,所有大型軍用飛機制造商都能夠設計並生産可靠的發動機。然而,受美國和歐盟對華軍事禁運的影響,俄羅斯,在某種程度上還包括烏克蘭,是唯一願意對中國出口軍用噴氣發動機的國家,其中烏克蘭雖然有意出口,但卻缺乏中國想要獲得的五代機發動機。

  就俄羅斯而言,其越來越沒有理由向中國軍方出口先進噴氣發動機。首先,俄羅斯本身有意生産並出口第五代戰機T-50,不會希望爲自己培植競爭對手,破壞T-50戰機在國際軍用戰機市場的地位。其次,在政治和經濟壓力下,俄羅斯也會把先進戰機留在國內,因爲俄羅斯空軍正在進行現代化,而爲俄軍生産的戰機需要配備最先進的噴氣發動機。第三,在過去十年裏,中俄軍售充斥著有關技術轉讓的討論,中方不斷複制俄羅斯技術,對俄羅斯系統進行逆向工程研究。最後,一些俄羅斯決策者越來越關注中國不斷提升的軍事和經濟力量,以及中國在俄羅斯遠東地區不斷強化的存在。

  因此,俄羅斯政府越來越不願意對華出口其最先進的發動機,因爲這些飛機可能會被中國進行逆向工程研究,繼而不但會被用來爲中國飛機提供動力,還淪爲能夠在世界出口市場上得到的廉價發動機。在上世紀90年代和本世紀初,俄羅斯噴氣發動機制造商賭贏了,因爲當時中國航空工業相對落後。然而,經過了過去幾年的快速發展,中國航空工業在技術上已經與俄羅斯接近或看齊,而中國會比以前更迅速的吸收俄羅斯技術的假設,會使俄羅斯更不願意對華出口先進發動機。

  例如,在2010年9月,魯本?約翰遜在《簡氏防務周刊》中撰文稱,解放軍空軍某發動機維修廠成功將俄制AL-31F發動機的壽命從900小時延長至1500小時。俄羅斯專家將該事件視爲“上世紀90年代對華出口技術被中國完全吸收的另外一個例子。中國與俄羅斯同樣優秀,甚至超過俄羅斯的發動機,只是時間的問題。”

  限制對華發動機供給,還能夠限制中國的飛行員訓練能力,因爲與當前低飛行員訓練時數相比,頻繁的空戰訓練會迅速消耗發動機。

  掌握先進航空發動機技術有助于推動艦艇發展

  然而,目前中國發動機項目尚未成功,仍受技術限制。俄羅斯需要中國資金維持其國防工業。中國目前向俄羅斯采購蘇-35戰機的交易,首先反映了其對留裏卡-土星聯合企業研制的117S發動機的渴望。117S發動機是蘇-27戰機所配AL-31F發動機的後續型號,采購該型發動機有助于縮短中國發動機項目的時間。據魯本?約翰遜稱,中俄兩國有可能會在2013年中期之前達成交易,雙方談判似乎已經上升到一個新的水平,蘇伊霍飛機公司已經在原則上同意將對華出口48架戰機(40億美元)的數量降低至24架戰機(15億美元)。

  約翰遜稱,俄羅斯工業知情人士堅稱俄中兩國間一進一退的談判仍在繼續,但一些人認爲中國最終將“正式簽署”采購48架戰機的協議,卻只接受24架蘇-35戰機。這種事情已有先,例如在1996年,中國簽署了采購200架蘇-27SK/殲-11戰機的産生協議,但沈陽飛機公司最終僅生産了100架這種戰機,之後就開始生産複制版殲-11B戰機。

  約翰遜補充稱,俄羅斯航空工業官員擔心中國會以同樣的方式複制蘇-35戰機。與此同時,在中國殲-15戰機成功著艦“遼寧”號航母之後,對于中國軍用飛機工業只能複制俄羅斯設計的說法,中國表現的比以往更加敏感。據一些俄羅斯消息人士稱,殲-15戰機是蘇-33艦載機的複制品。

  無論如何,這筆交易的進展值得關注,因爲蘇-35戰機的117S發動機比以前俄羅斯對華出口的AL-31發動機更加強大。獲得117S發動機,使中國噴氣發動機制造商得以對這款發動機進行逆向研究,從而有機會建造出一種更加強大的國産戰術渦扇發動機。

  就經濟角度來看,在接下來二十年時間裏,中國會有龐大的噴氣發動機需求。預計從2012年至2031年,中國買家將采購價值6700億美元、共計5260架商用飛機,在未來二十年裏,將需要2300多架商務飛機,這些飛機將需要額外16000多臺噴氣發動機,而中國軍方對飛機的需求,能夠輕而易舉的使中國對發動機的需求再次提升500至1000臺發動機。

  在戰略方面,政府和企業官員可能希望用國産發動機爲未來中國軍用加油機、運輸機和預警機提供動力,以免因禁運或價格問題與國外供應商發動糾紛。只有關鍵零部件能夠實現國産,這種戰略才能夠發揮作用,這也暗示中國將尋求實現完全自主的發動機生産鏈。

  這具有重要軍事意義,因爲用于民用飛機的大型高涵道比渦扇發動機,在經過很少或根本不用改動的情況下,就能夠爲加油機、運輸機和預警機等大型軍用飛機提供動力。美國大型運輸機C-17和C-5)、加油機(KC-10和KC-135)、預警機以及其他飛機(E-3A and P-8A) 全部或能夠由配置基本與商用飛機動力裝置相同的發動機提供動力。

  例如,與波音737和空客A320單通道客機所用動力相似的CFM56系列發動機,也用在KC- 135空中加油機、E- 3A預警機和P-8A海上巡邏機之上。相似的,波音757和伊爾- 96飛機所用的PW2000渦扇發動機,與身爲美國運輸機編隊中流砥柱的C-17運輸機所用的 F117 PW100發動機非常相似。

  噴氣發動機——至少是其核心——還可以推動海軍艦艇的發展,因爲艦船燃氣渦輪是基礎飛機發動機研制的。最初爲飛機研制的優秀可靠的發動機核心,有可能會對中國軍用造船業産生重大影響,因爲燃氣渦輪推動系統爲艦艇提供了更好的加速性能和作戰機動性。

  總結:突破中國“80 %解決方案”?

  在過去三年裏,僅從飛機建造數量來看,中國已經成爲了世界上最大的戰機生産國。現在觀察家正在翹首以待,看看中國最近宣布的投資計劃,能否把中國軍用噴氣發動機生産能力提升到與其建造機身能力相稱的程度。這一賭注的風險極高,因爲一旦中國掌握了高性能噴氣發動機自主建造能力,中國爲解放軍及出口市場迅速生産新型戰機就會僅面臨極少的技術障礙。

  這確實是一項艱巨的任務。在爲未來出口配有國産發動機的飛機做努力時,中國可能會再現其“80%解決方案”。據魯本?約翰遜稱,在其發展系統的性能參數方面,中國技術發展努力似乎體現出了同共的特點:“無論中國試圖模仿什麽,他們似乎都能夠實現80%左右的性能;完成余下20%難度很高,而且成本高昂。”

  中國此前使用進口發動機,很難使中國軍方和出口客戶接受一款不合規格的中國發動機。讓他們接受一款不熟悉的産品,體現的是對中國發動機信心的巨大飛躍。在該領域的努力,可能會在身爲生産者的中國航空工業和身爲終端用戶的解放軍海軍和空軍之間引發緊張。

  中國越來越清楚的認識到,在軍用飛機生産領域中,航空發動機就相當于撐起帳篷的那根“長杆”,但要攻克這一難關,中國還有很長的道路要走。即使從中國現有資源和不斷增長的專業知識來看,要實現發動機領域“三巨頭”、西歐發動機生産商和俄羅斯航空發動機制造商現有的造詣,中國還需要一段時間的努力。

  相關新聞

航空發動機列入我國重大專項 5年擬投1000億

俄稱中國正在研發推力矢量發動機可轉向噴管

  回應

  再不要逆向研究了,我們該到自主研究創新的階段了

  逆向研究和自主創新都要有,逆向研究可以保證自己不封眼界,自主創新可以保證自己的優勢。

  中國發動機領域早晚會迎頭趕上,軍迷有信心

  2017我等著  關心國産心髒的國人都在等待著  不要讓我們失望

  發現不管哪個國家的磚家一提中國航空必提中國的軟肋“航空發動機”,我就看一頁就懶得繼續,知道是老生常談!

  工業産品只要目標明確,沒有搞不定的,只是時間問題!這和科學探討不一樣!

http://mil.news.sina.com.cn/2012-12-10/0914709197.html



中國的發動機



中國的發動機真的很落後麽?到底有多落後?前段時間有秘魯想買中國的坦克,卻被烏克蘭施壓結果不了了之。因爲中國的那個型號坦克用的是烏克蘭的發動機和傳動裝置。

  從高端的汽車發動機、大功率的坦克發動機、大型船舶發動機、潛艇發動機、飛機發動機。到底中國能自主造哪些發動機?難道以上的都造不了麽?中國能造神六,難道發動機就造不了麽?

  可以這麽說了,發動機技術瓶頸算得上是我國所有技術之死穴的結晶了,比起發動機技術,載人航天技術根本算不了什麽,西方中等發達國家因爲根本沒有載人航天的必要所以他們始終沒有搞那個,畢竟載人航天是個巨大的工程,要論載人航天技術多麽了不起麽,看看蘇聯和美國什麽年代有的載人航天技術吧,目前我國幾乎所有的發動機技術均來自國外,可以這麽說,目前現有的能用的不是買的技術就是抄襲和剽竊,j-10的ws-10也是如此,且還抄不過關,目前j-10遇到的相當嚴重的發動機問題我們也只能得過且過,不要小看了發動機技術,這可是絕對稱的上人類技術的最高精尖領域了,這麽說,我們造得了好的戰鬥機,好的坦克、好的軍艦以及其他很多的各類裝備,但發動機技術完全制約了我們的發展,我們與西方巨大的技術差距正體現在這裏,不要小看了“冶金”這門科學餓~

  回複

要知道,火箭上用的發動機是一次性的,它只要求推力達到,然後有一定的效率,就行了。但是像汽車、坦克、大型船舶、潛艇、飛機等的發動機,是需要重複利用的,就是說對它們的質量要求很高。這就需要高超、先進的設計,性能優異的材料,高精度、高質量的加工制造。在這幾方面上,中國都不行(拿加工制造來說,中國50%的精密機械需要進口,80%以上的核心技術需要引進,況且引進的不可能是最先進的,可能是在民用領域是領先的,但是在軍用領域,還不行)。汽車、坦克還好說,尤其是船舶、飛機發動機,那可是最先進科學技術的結晶。

  前一段時間看過一篇報道,說是中國造出了大功率的輪船用汽輪機,但是還不到航空母艦所需功率的50%。中國研制出了“太行”航空發動機,但據說仿制的嫌疑很大,不光推力達不到RD-93的水平,可靠性更不行。中國的發動機之路,還有很長的路要走。 很遺憾的告訴你,中國所有的大功率發動機,不管是艦艇用的,還是汽車用的,還是飛機用的都不能完全自主,中國只有火箭發動機實現了自主!現實就是這麽殘忍!

  大功率汽車發動機,實驗室做的樣機是先進水平的,但是量産就出質量問題,無法解決!國産飛機用的渦扇發動機也是不穩定!現實就是這麽殘忍!

  中國爲什麽在動力方面最差、最落後呢?先看看爲什麽外國最強吧,首先發動機的技術從工業革命開始一點點通過人才、各種資料、實踐等等慢慢積累起來的,是靠長久的工業基礎才有現在的優勢的.中國在西方進行工業革命的時候在幹嗎?地球人都知道…新中國成立後又有十年動亂…所以,宗上所述,中國的各種汽車、飛機、船舶等動力核心技術都掌握在西方國家手裏

  發動機越來越先進,是要靠積累的。別人在進步的時候,我們在wg,天天喊著“階級鬥爭爲主”,然後是什麽大躍進,四人幫,停滯了多少年。要想達到人家的水平,還得先把這些年落下的補上再說。

  這個發動機技術主要是指基礎工業,比如,材料學,等等的綜合。我國先進技術是有的,但工業基礎不行,這種要靠積累靠國家支持的基礎産業很難發展。航天用的技術之所以好,是用錢堆出來的,我們日常用的發動機也能堆,但堆了還有意思麽?

  不要拿工業化才三十年的國家和工業化一百多年的國家比技術積累和技術基礎。先進技術先進工業是天上掉下來的嗎?建國六十年,被封鎖孤立了三十年,現在發展到這樣已經是很了不起了,東西是差點,起碼什麽都能造點。不要只是看到別人先進啊先進啊,你看看德國人造汽車造了多少年,我們才造了多少年

  航空發動機—我國技術差,不能生産大推力的航空發動機,船艦發動機—燃氣輪機能達到LM2500+的水平,(很不錯的了)相反高速柴油機就慘不忍睹了???

  中國的發動機落後其實和我們綜合國力以及科技實力的落後是完全相稱的。到底有多落後,看看你說的話就知道了。火箭發動機和航空發動機或者其他發動機沒有必然聯系,我們的火箭就是山寨蘇聯人發動機的,性能本來就很一般,自己研發能力還是比較弱的。即使是火箭發動機比較強大的蘇聯,其航空發動機和美國相比也是破爛,就不提船舶汽車發動機了。

http://zhidao.baidu.com/question/166790693.html?push=ql



法國能獨立制造航空發動機嗎? 2006-12-7 (另參本館:中國大飛機 空巴大戰波音)



 現在制造民用航空發動機主要是三個國家:美國、英國、俄羅斯在歐洲,法國的民用航空工業基本納入了空客體系,空客的發動機由英國勞斯萊斯公司生産,法國不生産大型民用發動機,但這不代表法國沒有這個能力



當今德國爲什麽不能生産先進的航空發動機? 2010-11-24



德國不是一直是世界上科學技術最強大的國家之一嗎?自第二次工業革命以來德國和美國就一直是世界上科學技術最發達的兩個國家(除了冷戰的時候再軍事科技上不如蘇聯,1968年後在經濟上不如日本外)。據我所知,英國和法國都可以自行研制生産當今先進戰機所用的發動機的。德國的坦克(汽車)用發動機,艦船(潛艇)用發動機都是非常非常先進的,是世界軍(民)品出口市場上的暢銷貨。而當今先進的艦船用發動機是從航空發動機衍生來的。這不是很不可理解嗎?德國爲什麽能制造先進的其他類發動機就不能制造先進的航空發動機呢?

   德國從來就不是世界上綜合科技實力最強大的國家,只能說是在第一集團而已,部分技術世界先進。總體上和世界上科技最先進的美國差距很大,航空發動機就是這個差距的微不足道的體現。德國雖然在二戰時能生産比較先進的航空發動機,也是世界上最早生産噴氣發動機的,但是之後就不行了,美國在航空發動機上的實力太過強大。世界最頂尖的航空發動機生産商一共也就是3家,兩家在美國,分別是通用電氣和普拉特惠特尼公司。還有就是英國的羅爾斯羅伊斯公司。英國是世界航空領域的絕對先驅,帝國航空學院一直是世界航空領域的知識聖殿。相比之下,德國技術上和經濟上都不足以支撐高性能航空發動機的研制,只能通過參與歐洲聯合研制的方式維持其部分高性能零件的生産研制。法國的破爛航空發動機就不說了,和世界3大的差距太大了。德國的坦克發動機是先進,但是其他國家一樣可以生産,德國其實沒有什麽優勢。軍艦動力德國的優勢僅限于柴油機,高性能的燃氣輪機依然是美國和英國壟斷的,德國也只能完全依賴進口。

http://zhidao.baidu.com/question/196963136.html



偷一個航空發動機研究研究(另參本館:《美國對中共之技術轉移》 中國山寨經濟 《KGB蘇聯特務組織》各國情報機關 《中央情報局秘辛》《間諜與反間諜》《情報與反情報》



中國飛機制造中最難以攻克的技術難關就是航空發動機,發動機是飛機的心髒,心髒不好飛機根本就飛不起來,或者飛起來也是勉勉強強,做不出格鬥運作,飛不出極限速度,達到到軍事需要。發動機技術上不去除了當時我國的科技水平整體不高,配套的材料、試驗等等方面的原因之外,最主要的還是我國的技術水平起點太低,需從仿制階段起步,但飛機外部空氣動力學設計易于仿制,飛機內部的核心技術就很難仿制了,對于外行人來說即便把一架飛機擺在你面前你也不出空氣動力學的好壞,而了解發動機就更難,對于技術水平不夠的人來說完全無從想像如何設計出一臺高技術水平的航空發動機。再加上國家雖有心發展航空工業,但卻無力支持航空工業龐大的産業鏈。

  國家無力像對航天工業一樣對航空工業做大的投入,又失去了仿制先進航空發動機的條件,使得中國的航空工業始終比航天工業落後許多。

  航空技術先進的國家不但在軍事上封鎖我們,在技術上也封鎖我們,大搞其所謂保護知識産權,要想向他們購買技術不但左保密、右限制,還要不斷的幹涉和拆臺。八十年代中國上海飛機制造公司與美國麥道公司簽定合作生産MD飛機的合同,主要部件進口,在中國組裝,像發動機、機翼等核心部件都要對中國保密,只有不太重要的機頭等部件才可由中國生産。就這樣也沒幹多久,美國就來了著釜底抽薪,讓波音公司兼並了麥道公司。上飛與麥道的合作合同也被迫終止,上飛進口的大量用于組裝MD飛機的部件全成了廢鐵。

  西方對中國的封鎖到了何種程度呢?舉個例子說明:九十年代中國航天工業開始接受商業訂單,爲某國發射一顆美國制造的衛星,這顆衛星由美國用專機運來中國,放置在中國的衛星發射場的倉庫裏,由美國保安二十四小時看守,嚴禁中國人接近。在衛星在火箭上安裝調試的時候全由美國工程師進行,禁止中國人在場。其對中國人的提防已經到了病態的程度。

  現在除了美國以外,歐洲發達國家都已經停止對中國的封鎖,特別是武器技術的封鎖。轉而采用保護知識産權的方式來達到目的。今天他們的技術先進,他們大叫保護知識産權一點都不臉紅,一如當年他們技術落後的時候毫不猶豫的偷竊別人的先進技術,一點都不害臊一樣。

  五六十年代的前蘇聯是世界航空工業的先進國家,其生産的雅克、伊爾、米格、蘇式戰鬥機在二戰、韓戰中都有上佳表現。其圖式、安式大型運輸機和客機能在北極圈內執行飛行任務,是當時世界上最先進的大飛機,比美國的波音飛機更優秀。六十年代赫魯曉夫掌權時訪問美國時,圖式飛機和人造衛星是他的兩大炫耀的資本。一直到八十年代中期,蘇聯的航空工業仍然是唯一可與美國競爭的世界上最先進的,在一次航空展覽會上,一架安-225背著一架暴風雪型航天飛機參展,引起轟動。那也是前蘇聯航空工業最後的輝煌。而且據說F-117的隱形原理就是源自一篇前蘇聯科學家的技術論文。

  當時的美國爲了竊取前蘇聯的航空技術可以說是廢盡心機、機關算盡,美國的間諜機關大量從事著工業間諜的勾當,到處找機會竊取前蘇聯的的航空技術。當年想偷蘇聯航空技術的可不只是美國,最有名的當數以色列偷了一架蘇聯的米格戰鬥機,轟動全世界。所以當美國人聽說他們的盟國法國間諜機關偷窺到了一臺蘇聯的圖式發動機,就找上門來要求給他們“再來一次”。

  法國諜報局的這位行動處長在回憶錄裏說,自從爲法國航空工業部門偷油後,就開始不斷的受到法國航空工業的專家們的鼓勵,繼續盜取蘇聯的航空情報,有一天,一位工程師突然提出了一個大膽的設想:“我們如能仔細研究一臺蘇聯的噴氣發動機那該多好啊!在這方面,莫斯科是遠遠居于領先的地位。”

自從有了搞一臺圖式飛機的發動機來研究研究的想法,他就開始尋找機會,經常去機場蘇聯航空公司的機庫旁邊窺探。終于有一天機會真的來了,並且機遇總是眷顧那些做好准備的人們。

  有一天,在布爾歇機場一架蘇聯民航圖式飛機的發動機出了故障,飛機不得不停飛。蘇聯民航用運輸機運來了一臺備用發動機換下出了故障的發動機。飛機飛回國,但換下來的發動機卻沒隨機一起回去,而是由蘇聯航空公司的地勤人員裝箱准備由鐵路運回去。法國諜報局的這位行動處長立刻用自己早已准備好的人馬開始行動,用手中控制的一個空殼運輸公司出面競標,以極優惠的價格中標爲蘇聯民航公司運輸發動機到火車站;又從諜報局的關系戶那裏借來一輛大貨車,漆上自己的空殼運輸公司的嘜頭;同時通知法國航空工業的相關機構組織人員做好研究准備。行動處長親自擔任貨車司機將發動機從機場倉庫運出,在蘇聯民航地勤人員的跟車監督下運往火車站,在路上人爲制造了一場交通事故,借機甩掉了跟隨監視的蘇聯民航人員,把發動機運到附近一個法國空軍的基地。

  “這臺令人如此垂涎的發動機剛一放穩,一陣可怕的擁擠幾乎晃動了整個庫房,發瘋似的工程師、技術人員和軍官……象一群烏鴉撲向獵物……”真是改錐與扳手齊飛,相機共鉛筆齊舞。

  幾個小時後“……工程師們毫無差錯地把發動機重新組裝起來,簡直是個奇迹,他們拍了數千張照片,畫了幾百份草圖,個個心滿意足地走了”。

  然後諜報局的技術人員又把發動機原樣放回木箱,封好封條,裝上貨車,趕在蘇聯人前頭趕到火車站,完好無損的交到蘇聯押運人員的手中。

  行動處長自豪的回憶道:“八天以後,當我們已經不再想這件事情的時候,國防部長給我們送來了一封賀信。他告訴我們,專家們證明,我們這次在布爾歇機場搞的小小的‘出擊’,使法國的航空工業贏得了十年的時間”。

  後來消息走漏了,不是像一直擔心的那樣走漏給蘇聯人,而是被美國人曉得了。于是美國人提出要求,要求象演節目一樣“再來一個”。

  但法國人沒有給美國人再來一個,畢竟一臺噴氣發動機可不是那麽容易搞到的,而且法國也並不總是心甘情願的爲美國人做事。

  在今天,科學技術所産生的巨大效益可以保證一個國家在經濟、軍事等各各方面居于領先優勢地位,因此確保科學技術優勢成了西方國家的首要目標。而他們確保優勢的辦法一方面是繼續研發的工作,另一方面則是對落後于他們的國家進行封鎖。然後當別人比他們先進時,他們就毫不猶豫的去“偷”別人的技術,同時保護自己的技術不被別人“偷”去,現在又發明出更“文明”的確保優勢的辦法——“保護知識産權”,從而形成科技壁壘,來阻擋後進國家趕上和超過他們。

  技術落後的國家要想在科學技術上趕上和超過發達國家,除了要立足于自主研發和自主創新之外,還應該學習發達國家的“偷”的方法,只要有機會就要像法國人一樣毫不猶豫、無所顧忌的去“偷”,要“偷”得義無反顧、“偷”得興高采烈、“偷”得得心應手、“偷”得心安理得、“偷”得理所當然。美國總統在解釋其派U—2高空偵察機入侵偵察蘇聯領土時就曾經說過只要不能通過合理合法的手段獲得的情報,偷窺就是合理的手段。所以對于落後國家來說凡是不能通過合法手段獲得的技術,“偷”就是合理的手段,“偷”得到就是勝利,“偷”得到的就是英雄。

最後說一下,這位法國諜報英雄是法國國外情報和反間諜局第七處的處長,他叫勒魯瓦,這大概也不是他的真名。

http://www.ccthere.com/article/2521079



中國承認研制出國産AIP潛艇 技術世界領先2010-05-23 詳參【圖博館】:潛艇動力

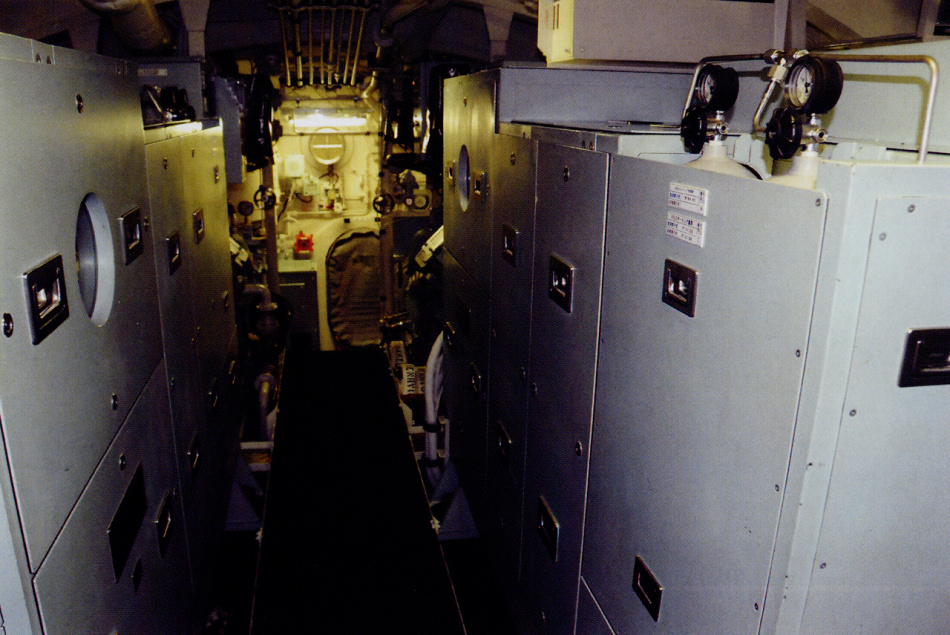

日本劍龍號AIP動力艙

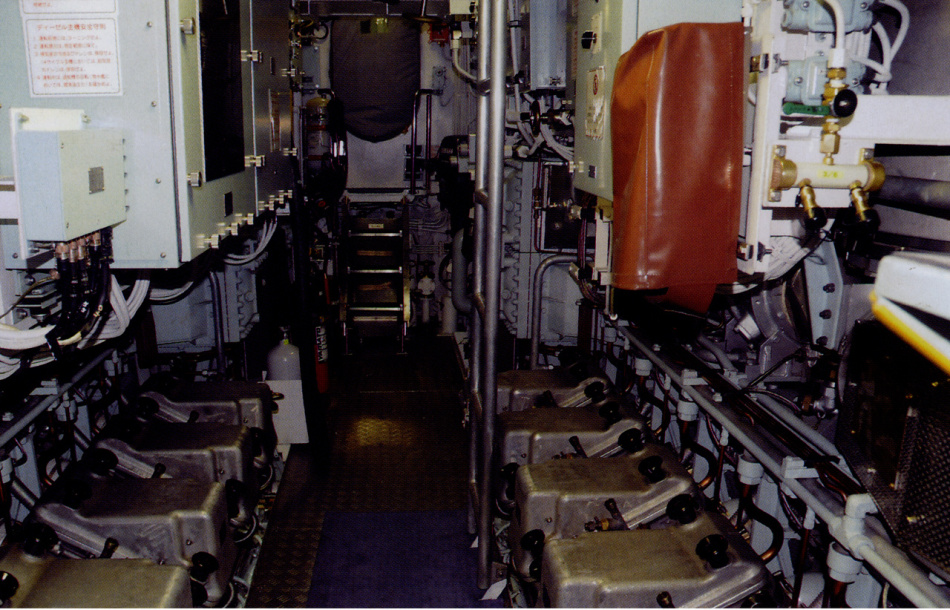

日本劍龍號柴油機動力艙

元級潛艇已加裝中國船舶重工集團七一一研究所特種發動機應用出新果AIP動力

  這個項目的核心———特種發動機技術的承建者,則是有30年特種發動機研究曆史的———中國船舶重工集團七一一研究所的下屬單位上海齊耀動力技術有限公司。

  特種發動機,是一種由外部供熱使氣體在不同溫度下做周期性壓縮和膨脹的閉式循環往複式發動機,七一一研究所研制的這種發動機,是一種具有國際水准的科研新成果,有分別帶動20千瓦和100千瓦發電機的不同機型,既可以使用天然氣、柴油、太陽能,又可使用其它固體燃料作動力進行發電,而排放的污染氣體比目前市面上的其它發動機都要少,已達到歐洲排放標准,在民用和軍用領域均可大規模應用。

  目前,這一發動機已成功應用于我海軍新型AIP潛艇上。由于它不依靠空氣推進的動力裝置,大幅降低了潛艇噪聲,能使潛艇在水下長期航行,增強了潛艇的隱蔽性,進而大大提升了我國海軍作戰實力。

  此前這種船用發動機技術只有極少數國家掌控,如今完全實現了自主研發,被國內外譽爲一顆強勁的“中國心”。

  特種發動機的研究,凝注了中國船舶重工集團公司七一一研究所研發人員數十年的心血。1975年,中國艦船研究院第七一一研究所成立特種發動機研究室,1996年6月,成立特種發動機工程研究中心。經過“八五”、“九五”的研究,相繼突破12項關鍵技術。1998年,他們研制成功了擁有完全自主知識産權的我國第一臺特種發動機原理樣機之後,他們又研制成功了工程樣機,總體水平達到了國際先進水平,部分技術處于國際領先地位。

  在特種發動機的研究過程中,七一一研究所以此爲契機,培養了一大批技術骨幹力量。從主持該項目之初,課題組只有10多人,而現在發展到100多人。湧現了上海市勞動模範、上海市青年科技英才等先進人物,也正是這支團隊,多次被評爲解放軍總裝備部“預研先進集體”,兩次被授予“上海市勞動模範集體”稱號。

  爲了更好地推動特種發動機的應用,七一一所的特種發動機工程研究中心整體轉制成立上海齊耀動力技術有限公司,並建成了位于上海浦東張江高科技園區研究和試驗基地。而前不久完工的福州紅廟嶺垃圾填埋場封場覆蓋及填埋氣發電項目,使這一技術在民用領域方面的應用更加成熟。

  什麽是AIP潛艇?

  AIP是“不依賴空氣推進裝置”的英文縮寫,如今它已爲人們普遍接受,日漸風靡各國海軍並大有引領常規潛艇發展之勢。

  常規動力潛艇有一個致命的弱點:不能在水下作長時間的航行,必須經常上浮至海面“呼吸”,即在通氣管狀態下使用柴油機爲蓄電池充電。這樣很容易被對方雷達偵察到,同時柴油機爲蓄電池充電時的噪聲,也極易被對方水聲器材探測到,因而大大增加了常規動力潛艇的暴露率,使其生存能力受到嚴重的威脅。

  AIP中文翻譯過來是指“自動氧氣消耗與生成裝置”,說白了就是指常規潛艇不用經常浮出水面,從而增加了隱蔽性和突然性。目前AIP系統還只是作爲常規潛艇的輔助動力裝置,可使潛艇的潛航時間增加5~7倍。隨著AIP技術的進一步成熟,有可能取代柴電推進系統成爲常規潛艇的主動力源。

  縱觀世界各國AIP發展曆史和現狀,我們可以選擇的AIP方案有:閉式循環柴油機(CCD)AIP、斯特林發動機(SE)AIP以及燃料電池(FC)AIP。這三種AIP方案都已被各海軍強國分別采用〔1〕,如英國、荷蘭等已采用CCDAIP方案,瑞典等已采用SEAIP方案,德國已采用FCAIP方案。據相關報道,中國潛艇已采用斯特林發動機(SE)AIP技術,采用的熱氣機(Stirling Engine)是一種由外部供熱使氣體在不同溫度下作周期性壓縮和膨脹的閉式循環往複式發動機。

  3種AIP的功能指標評價

  AIP方案性能指標 CCDAIP SEAIP FCAIP

  航程 中等 中等 好

  潛水深度 中等 中等

  低噪聲級 較差 中等

  散發至舷外熱量 中等 中等

  研制費用 中等 較差

  運行費用 中等 較差

  研制周期 中等 較差

  裝置安全性 中等

  維修性能 中等

  研制風驗 中等 較差

http://www.milchina.com/2010/0523/2019.htm



船艦發動機


《中國航空報》近日報道,中航工業動力所研制的兩款燃氣輪機近日都取得階段性進展,這說明中國在裝備自主研制生産的艦用燃氣輪機道路上邁進了關鍵一步。而且從新型國産驅逐艦已經開工的情況來判斷,國産燃氣輪機已經基本解決問題,中國海軍將展開新一波的造艦高潮。

 中国舰用燃气轮机取得进展:新型驱逐舰开工

根據《中國航空報》的報道,這次應該是QC185中等功率燃氣輪機在8月29日實現了首次點火(上圖)和QC70小功率燃氣輪機在8月22日完成第一階段可靠性測試。

據新華網9月7日轉發《中國航空報》的報道,中航工業動力所研制的兩款燃氣輪機近日都取得階段性進展,其中一款是中檔功率燃氣輪機、另外一款是小功率燃氣輪機。而根據《航空發動機》雜志的公開報道,中航工業動力所近年來在發展QD128、QC185、QC70、R010四款燃氣輪機,其中R010爲重型燃氣輪機、QD128和QC185是中檔功率燃氣輪機,QC70是小功率燃氣輪機。R010因爲體積、重量過大,只適合用于陸上發電用途;QC128則已經通過新品鑒定,並實現了兩套發電機組銷售,可以說已研制成功。所以,這次取得進展的,應該是QC185和QC70兩個型號。

按照《中國航空報》的報道,QC185中等功率燃氣輪機在8月29日實現了首次點火,並在慢車狀態實現穩定運行。而QC70小功率燃氣輪機則在8月22日完成第一階段可靠性測試,即曆時13個月的長期試車任務。從兩者的體積、功率來看,兩者都可以用于軍艦動力,QC185可用于大型驅逐艦,QC70則可用于氣墊船。這標志著我國在裝備自主研制生産的艦用燃氣輪機道路上邁進了關鍵一步。

目前,中國海軍僅有6艘驅逐艦采用了燃氣輪機作爲動力。根據外媒報道,其中052型驅逐艦112、113號裝備了美制LM2500燃氣輪機,052B、052C型驅逐艦168、169、170、171號裝備了烏克蘭制的GT25000或國內仿制型號。爲什麽燃氣輪機對于海軍建設如此重要?網易軍事爲您作出獨家分析。

 中国舰用燃气轮机取得进展:新型驱逐舰开工

燃氣輪機的基本結構圖,它主要是由壓氣機、燃燒室和渦輪三大部件組成。

艦船動力裝置主要有:蒸汽動力裝置、柴油機動力裝置、核動力裝置、燃氣動力裝置和聯合動力裝置。前兩種裝置發展得比較早,廣泛應用于各類艦船,後面三種,系近十多年來迅速發展起來的新型動力裝置。艦船燃氣輪機動力裝置是指以燃氣輪機爲主機的全燃化動力裝置。它自五十年代末期起,尤其是六十年代中期以來,已得到了極其廣泛的應用。功率總數日益增長,裝艦使用範圍日益擴大,已由快艇發展到了護衛艦、導彈驅逐艦、巡洋艦和直升機航空母艦等,可謂是舍我其誰。

燃氣輪機基本工作原理

燃氣輪機是以空氣爲介質,靠高溫燃氣推動渦輪機械連續做功的大功率、高性能動力機械。它主要是由壓氣機、燃燒室和渦輪三大部件組成,再配以進氣、排氣、控制、傳動和其他輔助系統。當燃氣輪機機組起動成功後,燃氣輪機就會開始進入穩定的熱力學循環過程。壓氣機連續不斷地從外界大氣中吸入空氣並增壓,這個過程可以認爲是壓氣機動能向空氣熱能和勢能的轉換,被壓縮後的空氣溫度升高有利于與燃料進行更猛烈的化學反應(化學反應速度和程度與溫度成正比),更大的膨脹比也有利于壓縮空氣燃燒後釋放更大的能量。壓縮空氣從壓氣機出來後即進入燃燒室,首先會在燃燒室進口被噴入燃料進行摻混,然後就會點火燃燒。這個過程可以認爲是燃料化學能向空氣熱能和勢能的轉換,在短短幾十厘米的距離內空氣的溫度上升數百甚至上千度,壓力也會激增。高溫高壓的燃氣從燃燒室出口噴出,就開始膨脹,在膨脹的同時推動渦輪葉片做功。這個過程就是燃氣熱能和勢能向動能的轉化。渦輪將燃氣的能量轉化爲動能後,一方面用于壓氣機壓縮空氣持續進行熱力學循環,另外一方面由主軸將轉子的扭矩輸出,經過減速器減速以後用于推動軍艦。整個熱力學循環完成使得燃氣輪機實現了燃料化學能向機械能轉換的最終目的。



中国舰用燃气轮机取得进展:新型驱逐舰开工

在中國有著較大範圍應用的德國MTU公司396系列軍民兩用高速柴油機(上圖)和據說在167艦上使用的燃氣輪機(下圖)。燃氣輪機相比于它們更適合軍艦使用。

燃氣輪機作爲軍艦動力的優勢

在軍艦動力方案選擇上,燃機輪機的主要競爭對手是艦用柴油機和艦用蒸汽輪機,但是由于燃氣輪機先天優勢與軍艦動力系統性能要求更爲吻合,燃氣輪機成爲了各國軍艦動力系統發展的唯一選擇。老牌海軍強國如美國海軍、英國海軍、日本海上自衛隊的主力水面作戰艦只早已完成動力燃氣輪機化。

燃氣輪機第一個優勢是功率密度極大。一般情況下,同等功率的燃機體積是柴油機的三分之一到五分之一,是蒸汽輪機的五分之一到十分之一左右。這是由于燃氣輪機本身精巧的連續轉動熱力學循環結構造成的,體積小、功率大,非常適合軍艦分艙小、航速要求高的特點。

燃氣輪機的第二個優勢是啓動速度快。雖然燃機的轉速是三種動力系統中最高的,但是由于整個轉子十分輕巧,在啓動機幫助下在1-2分鍾就可以達到最高轉速。而柴油機由于轉子運動源于活塞的往複,加速較慢,蒸汽輪機更是“反應遲鈍”,整個系統達到最高功率輸出可能需要長達一小時的時間。而啓動速度,對于軍艦的戰時出動和反潛作戰時加減速性能有著直接的影響。

燃氣輪機第三個優勢是噪聲低頻分量很低。由于燃氣輪機本身處于高速穩定轉動當中,産生的噪聲更多是高頻嘯聲。而柴油機的活塞往複産生了大量低頻機械振動噪聲,恰好迎合了海洋容易傳播低頻噪聲的特點,導致軍艦容易被敵方聲納探測。所以柴油機動力尤爲不適合給反潛軍艦作動力系統。

 中国舰用燃气轮机取得进展:新型驱逐舰开工

由于沒有合適的艦載燃氣輪機,中國有6艘驅逐艦仍然裝備國外産品。其中上圖112艦上使用的LM2500燃氣輪機由于受美國禁運影響到使用時限後也沒有獲得大修。

自研燃機尚未裝備

我國艦用燃氣輪機研發的起步並不算晚。根據“中國艦用燃氣輪機總師訪談錄”的介紹,1958年我國開始著手研發計劃的具體組織實施,決定成立南、北方兩個聯合設計組,先開展大、中、小三型機組的可行性論證和方案設計。1959年底,前蘇聯向我國轉讓了M-1艦用燃氣輪機技術,我國對該機組進行了以技術練兵爲目的的仿制工作。僅用了11個月,上海輪機廠就完成了該型燃機的首臺樣機制造。不過由于各種原因,仿制樣機經過3年才排除大量故障通過驗收試驗。後來該型燃機在一艘高速炮艇上進行了試驗並且裝備了部隊。1964年完成設計的6000馬力燃機組是我國第一次自行設計研制的艦用燃機,但是由于研制周期過長加之原裝配對象計劃調整未能裝備部隊。與世界上其他國家主要依靠航空發動機改燃機不同,我國由于航空發動機水平落後,采取的是改進和專用研制並舉的道路。

1967年我國決定將轟六轟炸機上的渦噴8發動機改進爲大功率艦載燃氣輪機,這是我國首次進行“航改燃”實踐,但是最終因爲發達國家同意進口相應型號受到沖擊無果而終。後來我國一直在艦用燃機方面不斷嘗試,但是一直沒能拿出一款成熟可靠性能優良的艦載燃氣輪機。這就是中國6艘裝備燃氣輪機的驅逐艦都采用外國産品的原因,其中112、113兩艘驅逐艦因爲受到美國禁運影響,其裝備的LM2500燃氣輪機到了使用時限也難以獲得大修。

中国舰用燃气轮机取得进展:新型驱逐舰开工

2004年在珠海航展上首次展出的國産QC185燃機,該發動機以“太行”渦扇發動機核心機爲基礎改進而來,但其輸出功率並不能滿足中國大型水面艦艇的需要。

航空動力工業發展拖累艦用燃機

我國在艦載燃氣輪機方面一直沒能突破技術瓶頸的主要原因有很多,既有航空動力方面的問題也有艦用燃機工業本身的體制問題。其中最主要的一個原因是我國航空動力工業缺乏長期發展規劃。我國航空動力工業像很多落後國家一樣是從仿制和修理開始的。在老大哥的幫助下,我國迅速建立起一個能夠和世界一流水平比肩的航空工業體系,但是我國並沒有爲航空工業以及航空動力工業制定一個從仿制到研制的長遠發展規劃,而是將航空工業本身的任務局限于仿制、生産和修理,確定了以生産爲主的“遍地批量廠”發展方針。我國航空工業的運行狀態就是,仿制生産再仿制再生産,長期處于這種發展狀態下,我國航空動力工業對于現代航空動力系統的研究發展客觀規律認識極爲不足。

航空發動機研制沒能突破相關技術瓶頸,與航空發動機技術相通的艦用燃機更是無從談起。在2004年,中國一航開發研制的國産新型燃氣輪機QC185在珠海航展上首次面世。而該機就是以太行核心機爲基礎改進的輕型燃機,不過輸出功率17兆瓦的水平也不足于我國目前發展大型水面艦艇的需要。另外,我國艦用燃機輪機主要研制和生産單位存在于航空工業之外,在體制方面非常不利于航空發動機向燃氣輪機的改進工程。

中国舰用燃气轮机取得进展:新型驱逐舰开工

GE9一個核心機解決了F-15,F-16,F-18這些世界知名戰鬥機、以伯克級驅逐艦爲代表的各類艦艇乃至民航客機所有動力問題,體現出了核心機預研的巨大效益。

美國經驗:核心機預研是關鍵

航空強國的動力發展經驗是進行核心機預研,然後在同一個核心機上再衍生出航空發動機和艦用燃氣輪機。世界著名的艦用燃機LM2500就是核心機預研工程的衍生産品。LM2500燃氣輪機衍生自美國GE公司的GE9核心機。GE9核心機衍生出F101大涵道比軍用加力渦扇發動機用于B1B超音速戰略轟炸機,將GE9的換算流量進一步減小發展出了GE15核心機。GE15核心機衍生出的渦噴型號YJ101參與競爭F-15和輕型戰鬥機計劃(F-16研制計劃)但是輸給了普惠的F100發動機。後來競爭YF-17也就是今天的F/A-18艦載機項目時,GE將YJ101的低壓壓氣機放大成爲風扇研制出了F404中推渦扇發動機。而將F404的風扇放大並與F101的小涵道比型號結合,就是F-15和F-16的著名動力F110。

在GE9核心機基礎上衍生的艦用燃氣輪機LM2500是世界上最成功的艦用燃氣輪機,裝備了美國阿裏伯克級等多個國家的軍艦。而通用電氣與法國斯奈克瑪公司聯合研制的CMF56大涵道比渦扇發動機也是以GE9核心機爲基礎的,CMF56發動機裝備了空客A320等多種民航發動機,也是第三帶民用渦扇發動機的典型代表。這就是說,GE9一個核心機解決了F-15,F-16,F-18這些世界知名戰鬥機、以伯克級驅逐艦爲代表的各類艦艇乃至民航客機所有動力問題,這不得不說是核心機預研的巨大效益。可以說,一型核心機的研制成功,意味著整個國家從天空到海洋的全面突破。美國從上世紀五十年代末就開始核心機預研計劃,而我國晚了大概30年,由于起步晚,經驗和工業基礎不足,至今未能拿出一款大規模實用的核心機型號。

 中国舰用燃气轮机取得进展:新型驱逐舰开工

052B型的169艦在亞丁灣執行護航任務,小圖爲其所配裝的國産化的GT25000燃氣輪機。該燃氣輪機經受住了亞丁灣護航行動的考驗,表現出可靠的性能。

最近網絡上開始流傳所謂我國新驅逐艦分段開始建造的照片,網友和軍迷們對于我國驅逐艦發展的熱情隨之更加高漲起來。後來出現了很多我國未來驅逐艦的想象圖和技術分析,還有的朋友認爲我國將來會建造滿載排水量9000噸的防空驅逐艦,並且給它起了一個親切的名字叫“九千歲”。

GT25000仿制品已通過亞丁灣實戰檢驗

目前本國唯一可以立刻使用的艦載燃機是烏克蘭GT25000艦用燃氣輪機的仿制品,額定功率29兆瓦,實際輸出功率在23兆瓦左右。據加拿大《漢和》雜志介紹,該國産燃氣輪機已裝在052B型驅逐艦上。四臺GT25000燃機實際總功率在90兆瓦左右,而日本愛宕級防空驅逐艦和韓國KDX3級驅逐艦雖然都是萬噸的滿排,但也不過是70兆瓦的總功率水平。最近,我國海軍編隊長期在非洲亞丁灣執行護航任務,每批艦艇都要在海外連續執行任務數月之久,從未聽說過052B型驅逐艦在護航過程中出現過動力問題。這說明國産GT25000燃機的可靠性和經濟性都是適合我國國情的。現階段,立足于GT25000的動力系統一方面應該繼續改進其工藝和性能上不足之處,一方面完全可以通過對動力方案的調整做到我國將來各類主力艦只都有適合的動力可用。可以認爲制約我國水面艦艇的中型艦用燃氣輪機瓶頸已經突破。但是需要看到的是,我國主力艦只也僅僅是可以放心使用國外燃氣輪機的仿制改進型號。

在驅逐艦方面,繼續深挖GT25000燃機的功率潛力,采用兩臺GT25000和兩臺艦用柴油交替工作的方式可以爲滿排在7000噸左右的驅逐艦使用,這很可能就是最近網絡盛傳的052C+防空驅逐艦,也就是分段照片流出的艦型。將QC280功率降低從而增加壽命和經濟性,然後采用四臺方案爲9000噸滿排驅逐艦提供動力,這就可以突破以往限制達到網友心目中“九千歲”大驅的境界,這個水平也和阿裏伯克級驅逐艦相當,意味著我國主力防空艦綜合性能達到美國主力艦的基本水平。9000噸的防空驅逐艦和同級別反潛通用驅逐艦已經完全能夠支撐起一個航母編隊的防空反潛反艦等綜合任務。
另外考慮將來海軍對陸遠程精確打擊和驅逐艦單艦獨立執行任務的需求,直接采用四臺GT25000燃機驅動滿排在11000-13000噸的大型綜合驅逐艦。該艦采用大容量垂直發射系統容納獨立作戰自衛所需的遠中近防空導彈和用于攻擊的反艦導彈對陸巡航導彈,並在綜合完善雷達電子設備支持下,在一定海域執行綜合性任務具有相當高效費比。該級別驅逐艦參與艦隊作戰時該艦可以作爲火力加強性節點,負責艦隊中需要強火力支援作戰任務。

根據目前情況來看,雖然我國一定時期內海軍主力艦只采用仿制GT25000燃機作爲動力,但是這次新聞表明我國自研中等功率燃機項目正在穩定推進。爲了避免以往航空發動機和燃機可靠性和持久性不足的問題,我國特別在小功率燃機試車中增加了長久試驗特殊項目。而中等功率燃機QC185也完成了試制並且第一次點火開始試車工作,預計數年之內就能設計定型。從國産驅逐艦已經開工的情況來判斷,國産燃氣輪機已經基本解決問題,中國海軍將展開新一波的造艦高潮。

http://war.163.com/10/0914/14/6GI385H600014J0G.html



海軍船舶發動機



海軍船舶發動機采用德國MTU較多,使用比較穩定

  回複

MTU16V396TE74L柴油機維修方便,只是費用有點高

什麽時候能夠采用全部國産化的發動機就好了

MTU的機子也國産化了。現在的主機發電機基本的國外的牌子,國內造的。國內研發力量部行呀。即使在轎車行業柴油機汽油機的研發都很落後呀。

海軍的MTU發動機都是396系列的,機型比較老但性能穩定。結構緊湊維修不方便,拆連杆活塞要翻身且維修費用高,雖然有國産配件但海軍都是用德國進口的配件,排煙管上一個M8的螺栓就要將近300元。控制系統複雜對使用者要求較高,海軍的MTU發動機故障頻繁,主要是不用花自己的錢維修,而且機器故障千奇百怪連MTU德國工程師都聞所未聞。

  是啊,什麽時候有自己造的發動機呢

本人認爲名牌柴油機都差不多,新的時候都不錯,故障少,象MTU使用頭15年還行,以後就不那麽好說了.故障也比較多而且很不好修理.象我公司近兩年MTU大修出來就沒怎麽太平過,先是航行中動不動就飛車,只能在低速檔運行,只好把調速器油泵空運到蘇州修理.今年又有一條船出來沒多久,缸套勁部裂紋,原以爲是缸套質量問題,換了新的以後還是這樣,這條船停了三個多月,做了曲軸的動平衡試驗,還要做機架的檢驗.而且這些修理的廠家很難找,國內正是鳳毛麟角

http://bbs.81tech.com/read.php?tid-100815.html



燃氣輪機,蒸氣輪機,柴油輪機哪種對水面艦艇推動較好?



蒸汽(不是氣)輪機:由于有啓動備航時間長、機動性差、管路複雜、體積大、噪聲大、低工況時油耗較高檔缺點,現代軍艦很少接納。但蒸汽輪機有其固有的優勢,即技術成熟、動力強有力、傳動效率高檔,所以部分大型戰艦照舊使用蒸汽輪機,好比美國的重型航空母艦,所說的的核動力推進也是以核反映堆來推進蒸汽輪機的運行。

  燃氣(不是汽)輪機:氣輪機是以連續流動的氣體爲工質帶動葉輪高速旋轉,將汽油的能量轉變爲有用功的內燃式動力機械。其優點是小而輕,體積小而功率質量比大,加速快、啓動迅速,因此現代大多數主要軍艦均接納氣輪機。但氣輪機的主要缺點是效率不夠高,在部門負荷下效率降落快,空載時的汽油消耗量高,所以單一氣輪機的軍艦,連續航行力以及航速可能比不上蒸汽輪機。

柴油機:柴油機具備熱效率高、能量有形損耗小的顯著優點,因此是一種經濟的發念頭,民用船舶比較喜歡使用,軍用船舶也多應用。但柴油機的污染大、噪聲大、體積大、功率質量比小等缺點,因此柴油機一般不能成爲艦艇的高速主機。同體積下,現代的柴油機功率也比不上氣輪機。

  由此可以看出上述艦艇發念頭的優劣,在對艦艇有不同要求時,軍艦選擇主機是不同的,好比說小型汽艇,安裝體積龐大的蒸汽輪機是不行的;再好比說重型航空母艦,安裝功率體積質量比小的柴油機,不能達到高速的要求,功率不足;潛艇沒可能選擇氣輪機(除了閉式循環方式的AIP系統外),因爲氣輪機對空氣流動的需求量極大,不舒服合嚴密封閉艦體的潛艇,而且氣輪機汽油損耗高,這對講究持續活動能力的潛艇來說是不現實的,因此現代通例潛艇多用經濟性比較好的柴油機。

  通過以上闡發可以看出柴-燃聯合動力的原理了,柴燃聯合動力(CODOG),顧名思義就是同時安裝柴油機以及氣輪機,充分利用兩者的優點克服兩者的缺點好比說啓動、快速航行時使用加快好、啓動快、功率強的氣輪機,而巡航、搜索時使用經濟性好、熱效率高的柴油機,達到最優搭配

http://kun2.com/turbine/1665.html



蒸汽輪機爲什麽比柴油發電機發電效益更高



柴油發電機是柴油在柴油機裏燃燒作功,推動活塞作往複直線運動。活塞通過連杆帶動曲軸高速轉動。曲軸再通過飛輪將轉動傳遞給發電機的轉子,從而使發電機發電。

只有蒸汽機、蒸汽輪機才是將水在鍋爐中燒成蒸汽,再推動發動機工作。在大功率的火力電廠,現在都采用蒸汽輪機,再帶動發電機。

現在最大的柴油機,應該是重型船用柴油機,功率也遠比不上火電站的百萬千瓦級的汽輪發電機組。而且大型艦船,比如航空母艦,也不用柴油機,而是用蒸汽輪機或燃氣輪機。

柴油機功率要做得很大,技術上是有困難的,體積、重量、震動、維護……以及經濟性。火電站是燒煤的,經濟性當然遠比燒柴油的柴油機要好得多。

http://baike.china.alibaba.com/doc/view-d4286020.html



國産R0110重型燃氣輪機研制花費遠低于國外 2010-07-09 中國航空報



资料图:国产R0110重型燃气轮机

R0110重型燃氣輪機

中航工业黎明QD128燃机。

QD128燃機

國家“十五”“863”項目——R0110重型燃氣輪機于2008年12月28日在沈陽順利通過國家科技部階段驗收。驗收的圓滿通過,宣告了R0110重型燃氣輪機研制在中航工業黎明取得了階段勝利。國內首臺R0110重型燃氣輪機研制取得的成功,實現了我國自主設計研發重型燃氣輪機“零”的突破。2010 年,在每兩年舉辦一次的中國專利獎評選活動中,中航工業黎明申報的《一種重型燃氣輪機》發明專利,榮獲第十一屆中國專利優秀獎,這也是中航工業唯一獲此殊榮的專利。

  國外研制一臺重型燃機往往需要8至10年,而中航工業黎明只用了5年的時間就實現了整機臺架試車點火成功;國外研制一臺重型燃機經費需要幾十億美元的資金,而黎明公司只用了6億多人民幣。在此之前曾有專家斷言:“用這樣短的時間和如此少的資金研制一臺重型燃氣輪機簡直是天方夜譚。”中航工業黎明卻用最短的時間把不可能變成了現實,從設計試驗、材料國産化、加工制造、裝配整機、臺架點火試車成功到階段驗收,黎明創造了國內制造業的奇迹。

 QD128燃氣輪機是中航工業黎明與中航工業動力所共同開發研制,擁有自主知識産權的輕型燃氣輪機。自1999年底正式在中航工業黎明立項,經過5年多的研制,在各參研單位的共同努力下,該項目一年一個臺階向前發展,取得了令人矚目的業績。

  2000 年QD128燃機首臺樣機參加珠海航展;2001年開始進行首批2臺燃機的制造;2002年完成首臺QD128燃機發電機組成套生産;2003年,建成首臺QD128燃氣輪機熱電聯供機組,並在中原油田進行試運轉;2006年,中航工業黎明在大慶油田北壓電站投入的QD128燃氣輪機機組點火成攻,這是首次模擬商業運作的發電機組。從首臺機組研制到完成中原電站建設,從大慶電站建設並投入運行到首臺成功銷售,QD128燃機曆盡艱難,凝結了項目團隊的智慧、心血和汗水。

  由于該燃機具有獨立的安裝平臺,便于運輸,配置靈活,可用于發電、熱電聯供、聯合循環、機械驅動等多個領域,市場前景廣闊。爲加快QD128燃氣輪機的商業化進程,幾年來中航工業黎明燃機銷售部門多次前往西北地區進行燃機市場開發與調研,先後走訪了山西、陝西、山東、河北、甘肅、新疆和內蒙古等地區,累計行程數萬公裏。他們深入市場調查,掌握國內不同地區的市場需求,准確把握市場脈搏,爲實現首臺燃機商業化運行創造了條件。

  在走向市場的關鍵階段,中航工業黎明領導與甘肅阿克塞縣政府及項目投資方進行多次洽談、磋商,使首臺QD128燃機銷售取得了突破性進展。2009年QD128燃機項目團隊出色完成了首臺機組的銷售任務,創造了3000萬元的銷售收入,實現了曆史性的跨越。

  2010 年初,中航工業黎明與山西電力勘測設計院成功簽訂一臺套燃用中低熱值燃料的QD128燃機機組訂貨合同,由此打開了黎明燃機進軍煤炭工業領域市場的大門,同時也宣告QD128燃機向多種燃料發展邁出了堅實的一步。此次簽約項目系應用煤基合成油氣體燃料進行燃機發電、供熱,在我國屬開創性示範工程。項目采用的煤基合成油工藝目前在全世界範圍內處于技術領先地位,同時,項目能源綜合利用水平高,符合環保及節能減排要求,被國家科技部列爲“十一五”“863”重點工程示範項目。

http://mil.news.sina.com.cn/2010-07-09/1130599908.html



中航工業與中海油在國産重型燃汽輪機領域合作



  2010年7月26日,中國航空工業集團公司(簡稱中航工業)與中國海洋石油總公司(簡稱中國海油)在北京簽署協議,將在國産重型燃汽輪機及航改型燃氣輪機領域開展全面戰略合作,這是我國具有自主知識産權的燃氣輪機産業進入國內外市場新的裏程碑。

  燃氣輪機是節能、環保型動力機械,是21世紀先進動力設備的核心,具有效率高、功率大、重量輕、尺寸小、啓停靈活、可用多種燃料、工程總投資少、運行成本低、建設周期短、占地和用水少等諸多優點,廣泛應用于航空宇航推進領域及其能源(發電)、石化、冶金以及海陸交通等諸多領域。燃氣輪機是集技術密集、人才密集、資金密集于一體的高科技産品,素有“機械工業皇冠上的明珠”之稱。燃氣輪機在很多方面體現了一個國家的基礎工業水平,是國家高新技術水平與科技實力的重要標志之一,亦是國家綜合實力的體現。擁有自主的民族燃氣輪機産業,不僅對我國的工業發展、國防建設具有重要意義,對于緩解我國能源壓力、減少環境污染也同樣重要。

  在此次兩家大型央企的戰略合作中,中國海油將發揮自身擁有燃氣輪機市場和長期使用國外燃氣輪機電站的運營管理經驗等優勢,中航工業發揮自身具有燃氣輪機專業人才及制造能力等優勢,在燃氣輪機的長試考核、推廣應用、維護修理和備品備件方面,開展長期合作,相互營造最爲優惠的合作條件,努力構建穩固的戰略合作關系,以期實現長期共贏。

  據悉,燃氣輪機産業是中航工業的優勢戰略性産業。在全面實施“兩融、三新、五化、萬億”發展戰略中,中航工業將大力推進燃氣輪機産業的發展,積極謀求中航工業燃氣輪機産業在國內燃氣輪機領域的優勢地位,實現中航工業動力産業“軍、民、燃”全面發展。

  中國海油是我國最具規模的國家石油公司之一,是我國最大的海上油氣生産商。據了解,中國海油在保持良好發展過程中,大量使用著國外進口的、包括重型和航改型燃氣輪機,在燃氣輪機産品維護、修理、備品備件方面也受到供應商的制約。

  本次戰略協議中還包括了對中航工業黎明研制的R0110重型燃氣輪機的市場試驗和示範運行。據了解,中航工業黎明研制的R0110重型燃氣輪機是國家科技部“十五”863計劃重大專項,于2002年通過國家科技部立項批複。該燃氣輪機的研制涉及到冶金、材料、機械和航空等多學科、多領域的技術創新,參加研制工作的有30余家企業集團、科研院所和大專院校。研制工作曆時6年多,耗資近6億。2008年7月,燃氣輪機通過廠內零負荷全轉速試車,9月通過由國家科技部制定的第三方驗證,12月通過由國家科技部組織的階段驗收。目前正面臨進入市場試驗、示範運行的最佳時期。

http://mil.news.sina.com.cn/2010-07-27/1046602748.html



漢和稱中國艦用燃氣輪機實現量産可裝備航母 2010-01-23 青年參考



在掌握UGT-25000燃氣輪機後,困擾中國海軍多年的艦艇動力問題將得到有效解決。今後,中國海軍將能建造更大噸位的主戰艦艇(包括萬噸級的驅逐艦和航空母艦),作戰實力將獲得飛躍性提升。

  在中國海軍邁向遠洋的征程中,缺乏優秀的艦艇用燃氣輪機一度是最大的“攔路虎”,制約了大型戰艦的開發。不過,據最新一期加拿大《漢和防務評論》等媒體報道,中國已在烏克蘭協助下逐步克服了這個老大難問題,未來艦艇設計正進入“自由王國”。

  說烏克蘭協助中國“造心”

  燃氣輪機是現代化大型戰艦的“心髒”,目前能制造此類設備的企業除了美國通用電氣公司和英國羅爾斯?羅伊斯公司,就剩下烏克蘭“曙光”機械設計科研生産聯合體(MD)。在蘇聯時期,MD爲半數以上的蘇聯主力艦艇提供了UGT-15000燃氣輪機。烏克蘭獨立後,MD又研制出達到世界先進水平的UGT-25000(又稱DA-80)大功率燃氣輪機,該機重16噸,額定功率2.9萬千瓦,是6000噸以上大型艦艇的理想動力源。

  《漢和防務評論》稱,中國在上世紀90年代就引進了UGT-25000燃氣輪機,並試圖將其國産化。但由于烏方不願意轉讓技術,中方只能先以進口零部件組裝。進入21世紀後,烏克蘭因經濟窘迫,終于同意向中國提供UGT-25000燃氣輪機的全部技術。據稱,中國國內有多家單位聯合推動該機的國産化工作,其中燃氣發生器部分由某航空發動機集團負責,動力渦輪由一家汽輪機廠制造,中船重工某研究所進行系統配套。有傳聞說,中國國産化的UGT-25000燃氣輪機又被稱作QC-280,已于近期實現批量生産。

  在掌握UGT-25000燃氣輪機後,困擾中國海軍多年的艦艇動力問題將得到有效解決。今後,中國海軍將能建造更大噸位的主戰艦艇(包括萬噸級的驅逐艦和航空母艦),作戰實力將獲得飛躍性提升。

  國産裝備比原裝貨更精良

  據英國《簡氏防務周刊》分析,中國在UGT-25000國産化過程中,並非全盤照搬烏克蘭設計,還進行了大量技術改進,包括提高隔熱隔音指標,改善操作人員工作環境,優化設計以延緩零件老化速度等。此外,中國軍工單位還在國産化過程中按歐美軍用標准進行質量和工藝控制。《漢和》援引消息人士的話稱,中國産品的質量和壽命都超過原裝貨。

  分析指出,經過中國改良後的UGT-25000燃氣輪機,在可靠性、可維護性、大修周期、使用壽命等方面都“青出于藍”,質量達到西方同類産品的水平。美國智庫“詹姆斯敦基金會”軍事專家沃克?馬倫斯基評論道:“中國的做法類似以色列,總能夠根據自己的需要,利用自己的技術進行高水平改進,從而生産出更精良的産品。”

  《漢和》聲稱,迄今爲止,烏克蘭向中國出口了約30類軍事技術,涉及艦艇動力系統、大型運輸機設計、無源雷達等關鍵裝備。中烏軍事合作令俄羅斯和美國感到不快。按照該刊的說法,俄羅斯時而抱怨烏克蘭搶占自己在中國的軍品市場,美國則擔心中國在烏克蘭的幫助下提高軍事實力,對美國部署在亞太的軍力構成威脅。盡管美俄不斷渲染烏克蘭軍事技術對中國何等重要,但也有不少有識之士指出,中國整體軍工實力已非吳下阿蒙,在絕大多數關鍵裝備上擁有核心技術,足以獨立完成國防現代化的重任。

http://mil.news.sina.com.cn/2010-01-23/1051581826.html



QC-185遙遙無期,中國新大驅裝三臺QC-280技術 2010-07-23



  都說未來9000噸大驅要裝四臺QC-185,可是一直遙遙無期。普遍的看法是目前的QC-280用在大區上兩臺不夠,四臺太多。那麽裝三臺QC-280技術上可行嗎?

  我是這樣想的,三臺QC-280呈倒“品”字型布置,雙軸推進。中間一臺經過兩套減速裝置推動兩軸用于巡航,需要加速時另外兩臺也一同並機。這樣全速推進時三臺輸出功率可達84兆瓦,正好與四臺LM2500-30(每臺20。2兆瓦)的輸出功率基本相同。而巡航時只有一臺燃機工作,最大28兆瓦的功率也比需要的巡航功率大的不多,能使燃機工作在更好的工況內降低燃油消耗。

  現在我主要是不了解這樣會不會出現類似于CODAG柴燃聯合動力那樣的複雜減速裝置的問題。我想同一型號的燃機並入一半動力的燃機減速裝置應該難度低于燃機並入柴油機吧?

  請教專家們,這樣的設想在技術上可行麽?如果行不通主要的問題在什麽地方?謝過指教。

  另外,其實三軸單獨推進也不錯啊!只是平時巡航時另外兩軸拖槳還要單獨動力來順槳吧?不過這樣沒啥技術難度,總比死等185強吧。

  燃氣輪機是清潔能源的新一代動力裝置,廣泛應用于發電。石油化工機械驅動坦克艦船用動力等領域,目前世界上只有少數幾個發達國家具備獨力研制燃氣輪機的能力,其核心技術一直封鎖。

  我國至今尚無一型艦船用燃氣輪機完成全部研制工作並投入使用,此領域仍未擺脫動力受制于人的被動局面。因此,開發有自主知識産權的動力設備,發展我國的燃氣輪機産業,是解決我國經濟建設國防建設的戰略決策。

  中國一航充分利用幾十年航空發動機的研發基礎進經驗,以及人才和物質資源,全面開展航空發動機改燃氣輪機的研究.QC185燃氣輪機是中國一航沈陽發動機研究所以及中國一航發動機公司在A型航空發動機的基礎上研制的新型燃氣輪機,其輸出功率爲17800千瓦(24180馬力),熱效率爲36%(達到國際同等功率燃氣輪機先進水平),重量5800千克,動力渦輪轉數爲5500轉/分.與其他燃氣輪機相比,QC185的功率檔次適當,熱效率高,重量輕,體積小,加速性好,可靠性高,綜合性能指標處于同檔功率世界先進水平之列。

  我們完全有理由相信新艦會裝上國産的燃氣輪機,中國海軍再也不會被掐脖子了,海軍將更加強勝,祖國將更加安寧!

http://junshi.xilu.com/2010/0723/news_341_97394.html



中國燃氣輪機的發展曆程



2006年底服役的115號和116號051C型防空驅逐艦加入北海艦隊服役。該級軍艦留給世人深刻印象的不僅是基于俄羅斯S-300F(SA-N-6)導彈的區域防空系統,還有就是該級軍艦作爲21世紀唯一使用蒸汽動力的新一代主力戰艦而格外引人注目。可以說,基于167“深圳”號改型而來的051C型導彈驅逐艦正是人民海軍發展史的縮影,在它身上可以看到我國艦船用燃氣輪機的坎坷發展之路。

我國艦船用燃氣輪機研發的起步並不算晚。據我國燃氣輪機專家、中國工程院聞雪友院士介紹,國內有關方面根據《國防科學技術十年規劃》,在1958年即著手研發計劃的具體組織實施。當時決定成立南、北方兩個聯合設計組,先開展大、中、小三型燃氣輪機的可行性論證和方案設計。1960年初,在對方案設計審查的基礎上,確定重點進行4410千瓦艦船用燃氣輪機的研制工作。爲加強艦船用燃氣輪機的設計、研制工作,決定成立專業研究所。與此同時,在1959年底,根據中蘇雙方的協定,蘇聯將其研制的第一款艦船用燃氣輪機M-1的圖紙運抵我國。M-1曾裝于蘇聯183K型魚雷快艇,功率爲2940千瓦,翻修壽命100小時,在蘇聯已被淘汰。可見,國內燃氣輪機産業的開局、布局是不錯的,一開始就是自行設計和仿制兩條腿走路。在當時對艦船用燃氣輪機知之甚少,工藝水平也很低的狀況下,從M-1圖紙到達,經翻譯、消化、工藝准備、試制和裝配,上海汽輪機廠僅用11個月就完成了首臺樣機的制造。由于原機結構設計存在缺陷,加之制造、裝配質量欠佳,蘇方又未提供計算資料,臺架試車並不順利,曆經3年才通過了驗收試驗。

  4410千瓦的燃氣輪機則是我國自行設計、研制的首型艦船專用機,1964年完成設計。整機試驗階段曾發生渦輪葉片嚴重燒傷、主軸承損壞等事故,最終完成500小時耐久性試車,其後進行小批量生産。與此同時,開展了雙機並車傳動裝置的研制,包括行星減速器、液力耦合器、自動同步離合器及其自動控制系統,整套雙機並車傳動裝置在陸上試驗站進行了150小時試車。這也是我國第一次進行並車傳動裝置的研制。在整機及裝置試驗中進行了詳盡的科研性測量和試驗,獲取大量寶貴的數據和資料。遺憾的是,雖然整個動力裝置的可靠性已滿足要求,具備了裝艇使用的條件,但因研制周期過長,擬裝獵潛艇的計劃調整而未能裝艦使用。該型發動機的研制成功開創了我國艦船用燃氣輪機自行設計的先河,打破了“零”的記錄,從技術到材料全部立足于國內,研制中所積累的一整套設計、制造、試驗、運行實踐經驗和技術設施、手段,爲我國艦船用燃氣輪機的進一步發展和應用奠定了堅實的技術基礎。正因爲在4410千瓦燃氣輪機中完全自行研制的壓氣機獲得成功,在該壓氣機前加0級、00級,使空氣流量、壓比增加,又將燃氣初溫提高到1000℃,發展出一型9190千瓦的艦船用燃氣輪機。

在自行設計、生産艦船用燃氣輪機取得成功之前,國內相關企業、單位在發展工業用燃氣輪機,以及引進國外的成熟技術方面取得了一定成果。我國在引進蘇聯燃氣輪機技術的同時,還引進了瑞士BBC公司的列車發電機組。60年代至70年代初,上汽、哈汽、南汽和東方汽輪機廠都曾以廠所校聯合的方式,自行設計和生産過燃氣輪機,渦輪進氣初溫達到700℃等級,與當時的世界水平差距不大。

  比較典型的機型有:南京汽輪機廠于1964年制成國內第一臺1500千瓦的發電用燃氣輪機,哈爾濱汽輪機廠于1969年制成國內第一臺機車用2205千瓦的燃氣輪機。70年代中期,爲配合川滬輸氣管線的建設,由國家計委批准,以南汽爲基礎,投資1.4億,並將各地燃機專業人員200余人調入南汽,建設了我國重型燃氣輪機科研生産基地。並由原第一機械工業部負責在南汽組織了由全國近百個單位參加的23兆瓦燃機大會戰。于1978年成功地完成了第一臺全國産化樣機的試制工作並通過了國家鑒定,這是我國當時最大功率的燃氣輪機,渦輪進氣初溫990℃等級。之後,共生産同型號機組3套用于發電,目前仍在使用。此次會戰充實和壯大了重型燃氣輪機設計和科研隊伍,到目前爲止,仍是我國重型燃氣輪機工業的技術基礎。70年代後期,哈汽、上汽、東汽和南汽按國家川滬輸氣管線計劃,聯合設計了17.8兆瓦驅動用燃氣輪機。由于國家能源政策的調整,未能投入生産。1986年8月,中國航空技術進出口公司、成都發動機(集團)有限公司和美國聯合技術公司渦輪動力部、普惠公司簽署了共同開發FT8燃氣輪機項目的合同。該合同于當年11月生效。在FT8燃氣輪機合作項目中,美方對FT8的設計、生産技術全面負責,並承擔FT8與JT8D通用零部件和控制系統的制造和國際銷售。中方參加設計,承擔更改設計零部件、動力渦輪和部分箱裝體的制造,並負責國內、東南亞等27個地區的國際銷售業務。美方在市場銷售、制造、質量控制、安裝調試和用戶服務方面爲中航技提供全面的技術支援。FT8的首臺樣機于1988年開始試驗。根據合同規定,第一臺生産型機組于1989年或1990年在中國問世;第一臺艦船用機組將由中國船舶工業總公司進行試驗,隨後將裝備海軍艦艇。曆時10年聯合研制的FT8燃氣輪機,最大功率爲24.8兆瓦,熱效率達38.7%,可用于發電、機械驅動和艦船動力。FT8燃氣輪機技術的引進,不僅填補了中國大功率航改燃機制造業的空白,也使我國跨入世界航改燃機制造的先進行列。自1996年8月試制成功後已經在全國多個燃氣電站得到應用,在使用中體現了極其優異的可靠性。90年代,上海汽輪機廠股份有限公司、哈爾濱汽輪機廠有限責任公司、南京汽輪電機(集團)有限責任公司積極尋求國際合作,生産大功率燃氣輪機。例如,南京汽輪機廠與通用電氣公司合作生産了MS6001大型發電燃機。

  中國航空工業在七八十年代,在航改燃機方面取得了一些成就。主要有:以渦軸5爲原准機改型而成的792SB,以渦槳6爲基礎衍生發展的渦槳6改2甲(WJ6G2A)、渦槳6改4甲(WJ6G4A)和409型,以渦噴6爲基礎改型的渦噴6改(WP6G),以渦扇9(國産“斯貝”)爲原准機派生而來的渦扇9改1甲(WS9G1A)和410A(G2)等燃氣輪機。其中,有關方面曾試圖將WJ6G2A、WJ6G4、410A(G2)等航改輕型燃機用于氣墊船和作戰艦艇,但由于種種原因而沒有最終應用。關于國産“斯貝”航改燃機,筆者再補充一下:航空工業部門在1981年底開始進行將“斯貝”派生爲9560千瓦艦用燃氣輪機的研制工作。1983年,國家經委等部門聯合下達由中國船舶工業總公司703所與航空工業部614所(無錫航空動力控制系統研究所),430廠(西安航空發動機公司)跨部聯合,承擔“斯貝”艦船用航改燃機任務。1989年完成燃氣發生器耐久試驗及交付試驗,1992年完成整機試驗。其間還進行了新研低壓壓氣機的工作,使發動機的功率可提高至11030千瓦。在研制“斯貝”航改燃機期間,國家經委等部門于1983年確定今後輕型燃氣輪機走航改的發展道路;1985年國家計委,經委批准在航空部成立中國輕型燃氣輪機開發中心,統一歸口輕型燃氣輪機的規劃、研制、生産、成套和引進工作。上述規定,對于我國輕型燃氣輪機的發展具有重大的曆史意義。

  進入21世紀以來,上世紀80年代制定並實施高性能航空燃機計劃結出了碩果:中航工業繼成功研制出“昆侖”(渦噴14)、“太行”(渦扇10)軍用發動機以後,在其基礎上,又先後在工業與艦船用燃氣輪機領域取得成功。2002年以後,沈陽發動機設計研究所(606所)、沈陽黎明航空發動機(集團)有限公司、西安航空發動機(集團)有限公司等單位研制成功12800千瓦的QD128、7000千瓦的QD70航改燃機。不久,又推出QC185/QC185等一系列的工業與艦船用燃氣輪機。

  QD128系國內首臺擁有自主知識産權的中等功率的燃氣輪機,主要用于發電、熱電聯供、管輸動力及船舶動力。其主要技術指標爲:輸出功率12800千瓦,熱效率30%,耗油率爲0.27千克/千瓦?小時,空氣流量62千克/秒,動力渦輪轉速4700轉/分。在海拔4000米以下大氣溫度爲-45℃~+45℃條件下都能可靠工作。截至2009年10月中旬,該型機組自2006年6月開始運行以來,已在大慶北亞電廠安全運行超過4000小時。QD70是中航工業研制的小功率等級的輕型燃氣輪機,可用于發電或熱電聯供、機械傳輸、船舶動力。1998年開始研制,2003年實現首臺點火。截至2008年10月底,已經累計在外場並網發電3300余小時。其輸出功率爲7060千瓦(最大8000千瓦),熱效率31%,空氣流量29千克/秒,動力渦輪轉速8300轉/分。

  2004年11月1日,中航一集團在珠海召開的國産新型燃氣輪機首次面世新聞發布會上宣布,中國在“太行”發動機基礎上成功開發了新型艦船用燃氣輪機QC185。該型中等功率的輕型燃氣輪機可用于管輸動力、發電或熱電聯供、船舶動力。輸出功率17780千瓦,熱效率36%,空氣流量58千克/秒,動力渦輪轉速5500轉/分,重量5800千克。據研發部門稱,QC185與其他燃氣輪機相比,功率檔次適當,熱效率高,重量輕,體積小,加速性好,可靠性高,綜合性能指標處于同檔功率世界先進水平之列。據報道,2008年4月28日,海軍用某型燃氣輪機在沈陽通過技術鑒定。作爲國內首型具有完全自主知識産權的海軍用航改燃機,順利地按合同規定,按期保質完成該燃機的研制任務,滿足技術指標。從上述文字分析,“某型燃氣輪機”即QC185。該型燃機的成功研制,對海軍動力裝備的發展具有重要意義。

  有關單位在“昆侖”發動機基礎上,結合國內航空發動機的最新成果,研制了采用間冷回熱技術的新一代艦用燃氣輪機QC260。由于尚未公開其技術指標,其具體性能不詳。但是按照命名法,估計其功率可達26000千瓦等級,已經達到了LM2500的功率水平。

  我國在1993年引進烏克蘭的UGT-25000之後,由中航工業致力于國産化工作。有關方面介紹,在UGT-25000艦船用燃氣輪機基礎上改型的工業用燃氣輪機名叫QD280,2007年由西安航空發動機(集團)公司開始研制,2008年底完成燃氣發生器研制工作。其主要用途爲發電、管道增壓,在ISO條件下,輸出功率爲28670千瓦,熱效率爲37%。當然,我國引進原本作爲艦船動力的UGT-25000,絕非僅僅用于工業領域,鑒于國內驅護艦缺乏國産燃氣輪機的事實,國內勢必加快在其基礎上改進的QC280艦船用燃氣輪機的國産化工作。其中,燃氣發生器的國産化由西安航空發動機(集團)有限公司負責,動力渦輪由哈爾濱汽輪機廠有限責任公司負責制造,中船重工703所負責成套。UGT-25000的國産化工作不僅包括提高其可靠性、可維護性,還包括:將進氣罩殼改爲整體箱式結構,隔熱隔聲效果得到明顯改善;排氣蝸殼由煙鬥型改爲矩形,並與燃氣輪機安裝在同一個底座上,徹底解決了排氣管橡膠減震器過早老化的問題。據稱,該型燃氣輪機已經在169艦上進行了裝船試驗。2009年9月23日,西安航空發動機(集團)有限公司首臺裝備機燃氣發生器發運。看來,首臺正式使用的QC/QD280系列燃氣輪機即將誕生,只是不知是工業用,還是艦船使用。

“十五”期間,科技部863計劃能源領域重大專項工程設立了重型燃氣輪機和微型燃氣輪機兩個研制項目。中航工業所屬沈陽發動機設計研究所、沈陽黎明航空發動機(集團)有限公司、哈爾濱東安發動機(集團)有限公司等大型國有企業,聯合中國燃氣渦輪研究院、中科院工程熱物理所、清華大學等科研單位,以産學研合作方式,開展聯合攻關,其結果就是R0110 重型燃氣輪機。該型機在ISO條件下,輸出功率114500千瓦,熱效率爲36%,主要用途爲發電、管道增壓和大型艦船的動力裝置。2008年底,已經完成試車運行,各項性能數據達到世界先進水平,標志著我國在重型燃氣輪機領域占有一席之地。通過多年的努力,我國已經初步形成了自主設計和制造重型燃氣輪機的能力,帶動了材料、先進制造等領域的創新。110兆瓦重型燃氣輪機填補了國內自主知識産權重型燃氣輪機的空白,並具有明確的産業化前景。通過100千瓦級微型燃氣輪機的研發,培養了能夠獨立研發微型燃氣輪機及其熱電聯供系統關鍵技術和産品的隊伍,使我國成爲了掌握微型燃氣輪機設計,制造技術並具有成套能力的國家。

http://bbs.zhige.net/archiver/?tid-11745.html



<中國戰機發動機研發史>



航空發動機的作用是非常重要的,其性能的好壞直接影響著飛機的飛行性能、可靠性及經濟性,因此,它被喻為飛機的“心臟”。由於航空發動機要在高溫、高壓、高轉速和高負荷的環境中長期反復地工作,而且還要求具有重量輕、體積小、推力大、使用安全可靠及經濟性好等特點,因此,必須要有很強的設計、加工及製造能力,是一種典型的技術密集型產品。航空發動機研製週期長,技術難度大,耗費資金多,不是每一個國家都可以研製生產的。因此,雖然目前世界上可以研製生產飛機的國家並不少,但具備獨立研製航空發動機能力的國家卻只有美、俄、英、法、中等少數幾個。在某種意義上講,研製航空發動機的能力是一個國家進入航空強國的重要標誌。

  中國航空發動機的研製是在新中國成立後一片空白的基礎上發展起來的,從最初的修理、仿製、改進改型到今天可以獨立設計製造高性能航空發動機,走過了一條十分艱辛的發展道路。本文對建國後所研製生產的各型渦噴、渦扇發動機做一回顧,使讀者能對我國航空發動機的發展有一個較為全面的瞭解。

  渦噴系列

渦輪噴氣發動機(下稱渦噴發動機)因其重量輕、體積小、運轉平穩、高空性能好及技術相對簡單、製造容易的特點,各項性能遠遠超過活塞式發動機。隨著世界航空技術的發展,從50年代後,渦噴發動機就開始逐步替代活塞式發動機,成為當時戰鬥機的主要動力裝置。中國的渦噴發動機也是在50年代中期開始研製的,結構上經歷了由離心式到軸流式、由單轉子到雙轉子、從仿製改型到完全獨立研製的過程。目前已形成了一個較為完善的渦噴發動機系列,滿足了各型作戰飛機的裝備需要。

  一、渦噴5發動機

它是我國根據前蘇聯BK-1φ發動機的技術資料仿製的第一種渦噴發動機,是我國“一五”計畫中最重要的一項航空專案。由於當時的航空工業基礎薄弱,該發動機的研製過程非常艱難。研製單位是由原瀋陽航空發動修理廠改擴的瀋陽航空發動機廠,要求在1957年國慶日前將渦噴5發動機研製成功,具備批量生產能力。渦噴5是一種離心式、單轉子、帶加力式航空發動機,單台最大推力25.5千牛,加力推力為32.5千牛,重量為980千克,主要用於國產殲-5戰鬥機。

  渦噴5發動機大量使用了高強度材料和耐高溫合金,加上噴管的加工工藝要求精度高,葉片型面複雜,加力燃燒室薄壁焊接等多項先進製造技術,對我國當時的製造能力是一個考驗。經過各方面的通力合作及努力,首批渦噴5發動機在1956年6月通過鑒定,開始投入批量生產,比原計劃提前了近一年多,為國產殲-5戰鬥機的順利投產起到了十分關鍵的作用。渦噴5發動機的研製成功,標誌著中國航空發動機工業已從製造活塞式發動機發展到了噴氣式發動機的時代,成為了當時世界上為數不多的幾個可以批量生產噴氣式發動機的國家之一。

隨著國產轟5轟炸機的研製成功,對渦噴5發動機的需求量迅速增加,瀋陽航空發動機廠的生產能力已經不能滿足部隊裝備的需要,中央決定西安航空發動機廠也同時生產渦噴5甲發動機

  渦噴5研製成功後,我國又開始對其進行改進。1957年研製成功BK-1A發動機,其68%的零部件與渦噴5發動機通用,被命名為渦噴5甲發動機,主要用於引進的前蘇聯伊爾-28轟炸機的動力裝置。兩年後,我國又試製成功PⅡ-45發動機,作為米格-15戰鬥機的動力裝置。1963年,隨著國產轟-5轟炸機的研製成功,對渦噴5發動機的需求量迅速增加,瀋陽航空發動機廠的生產能力已不能滿足部隊裝備的需要,中央決定西安航空發動機廠也同時生產渦噴5甲發動機。隨後幾年,西安航空發動機廠又陸續研製成渦噴5丁、渦噴5乙和渦噴5丙三種改型,分別用於殲教-5教練機、米格-15比斯及米格-17戰鬥機上,滿足了當時我國海空軍裝備各型殲-5系列飛機的需求。

  二、噴發1A發動機

在第一台渦噴5發動機試製成功後,我國即開始了自行研製噴氣發動機的嘗試。參照渦噴5發動機的研製經驗,我國試製一種推力為15.7千牛的小推力發動機,擬用作我國第一架自行設計製造的殲教-1飛機的動力裝置,並通過實際的設計及製造過程達到培養技術人員及積累經驗、提高設計的目的。

噴發1A的研製工作從1957年7月全面展開,用了不到半年的時間就裝配出了第一台樣機。經過20多個小時的試車考核後,性能基本達到了設計指標。1958年7月裝在殲教-1飛機上進行了升空試飛,獲得了圓滿成功,證明其設計是成功的。後來由於部隊的訓練體制發生了變化,取消了殲教-1飛機的研製工作,噴發1A發動機的研製工作也隨告中止。

噴發1A雖沒有投入最後的生產,但它卻是我國向自行研製噴氣式發動機邁出的成功一步,對後來噴氣發動機的研製生產具有重要的意義。

  三、渦噴6發動機

它是我國根據前蘇聯提供的PⅡ-9B型發動機技術資料製造的一種加力式渦噴發動機,主要用於裝備國產殲-6戰鬥機及稍後研製的強-5強擊機。同渦噴5發動機相比,渦噴6在性能上有了很大的提高,由亞音速發展到了超音速,壓氣機的結構也從離心式發展為軸流式,其最大推力為25.5千牛,加力推力為31.8千牛,雖與渦噴5相差不大,但重量卻減輕了23%,只有708千克,直徑也縮短了48%,大大減少了飛機的迎風面積,適合殲-6超音速飛行。渦噴6發動機由瀋陽航空發動機廠於1958年開始試製和生產。由於渦噴6比渦噴5全機的零部件數量增加了46%,特別是軸流式發動機的葉片和管子多,原有渦噴5發動機的生產線無法滿足試製和生產的需要。因此,瀋陽航空發動機廠對全廠的生產設備進行了大規模的技術改造,以保證渦噴6發動機的試製生產工作能順利進行。

  1958年7月,正是渦噴6即將進入正式研製的關鍵時刻。由於受到當時“大躍進”運動的影響,有人對渦噴6的研製提出了“快速試製”的脫離客觀實際的口號,要用最短的時間研製成功。因此,渦噴6發動機出現了一系列的品質問題,加工品質不高,一些合理的技術管理制度也被取消,特別是品質檢驗方面更是形同虛設,使發動機的產品品質根本無法保證。這也為日後渦噴6出現大批量的品質事故埋下了伏筆。

渦噴6第一台發動機雖早在1958年就已組裝完成,但試車發現所有技術性能指標均無法達到設計要求,經過工廠組織技術人員進行攻關,到1959年3月才通過鑒定試車,年底即生產了60台交付使用。但在設計生產過程中所出現的種種問題並沒有得到徹底解決,所交付的60台發動機在使用中不斷暴露出嚴重的品質問題,前後陸續返廠維修,直到1961年初,也沒有生產出一台完全符合要求的渦噴6發動機。

  渦噴6不斷出現的品質問題嚴重影響了部隊殲-6飛機的飛行訓練,當時全軍的殲-6飛機幾乎全部停飛。1960年,中央軍委決定對瀋陽航空發動機廠進行全面品質整頓,並對渦噴6發動機進行重新試製。經過對製造工藝、檢驗規章的改進完善,試製工作得以順利進行。到1961年10月,重新試製的渦噴6發動機通過了全壽命試車考核,達到了所提出的全部性能要求,隨即轉入批量生產,當年即交付了72台,保證了殲-6飛機作戰的要求。1965年,我國強-5強擊機研製開始,對原有渦噴6發動機的需求量也有了較大的增加。由於瀋陽航空發動機廠無法同時滿足這兩種飛機的需求量,成都航空發動機廠也開始生產渦噴6發動機。成都航空發動機廠的試製工作在1962年3月開始,1963年1月開始批量生產。

瀋陽、成都兩個生產廠家生產的大量渦噴6發動機不僅滿足了國內大量殲-6和強-5的配套需要,同時還有一定數量用於援外出口,滿足國外用戶的需要。

  由於渦噴6發動機是依據前蘇聯提供的發動機資料仿製的產品,因此前蘇聯發動機所存在的一些缺陷也同時存在,最主要的是翻修時間過短,只有100小時,這對生產廠家和部隊使用來說都感到較為緊張。由於發動機的翻修時間過短,部隊不能進行過多的飛行訓練,而生產廠家的生產、維修能力又有限,因此,這是一個急需解決的問題。1965年,我國採用41項技術改進措施的渦噴6通過試車考核,發動機的翻修時間增加到了200小時。但在改進設計時對發動機的渦輪盤、火焰筒等技術問題並沒有真正吃透,在後來的使用過程中再次出現了重大的品質問題,發生了多起殲-6飛機的一等事故。發動機的翻修壽命又下降到了100小時。1970年,瀋陽航空發動機廠對第一次延壽時所出現的一系列問題重新進行了技術攻關,重點解決渦輪盤和火焰筒兩個部件所產生的問題,通過採用合氣膜氣焰筒、浮動式防熱屏等20多項改進,徹底解決了使用中所出現的各種問題。1973年開始生產的渦噴6發動機的翻修壽命全部達到了200小時的設計要求。

  在渦噴6的研製過程中,我國一些新飛機的研製計畫也已開始,而渦噴6發動機仍是當時唯一可作為新機動力裝置的發動機,由於其性能不能滿足新機的要求,因此從1962年開始對渦噴6發動機進行改進改型。其中最主要的是瀋陽航空發動機廠研製的渦噴6甲和成都航空發動機廠研製的渦噴6A/B三種改型。

  渦噴6甲是為了滿足強-5強擊機的使用而在渦噴6的基礎上進行的一種改型。由於強擊機的作戰與殲擊機不同,一般實施低空和超低空突防攻擊,隨後由中高空退出戰鬥返航,且載彈量較大,要求發動機具有推力大、起飛爬升時加速性好、推力穩定的特點。因此,強-5原來所裝備的渦噴6發動機並不適宜,必須對其進行改進。1964年底,瀋陽航空發動機廠開始了渦噴6發動機的改型工作,首先採取增加渦輪前溫度、重新設計Ⅰ級壓縮機葉片等措施,使發動機的加力推力提高到了36.8千牛,強-5的爬升性能有了明顯的改善,載彈量也有了一定的提高。這種改型被命名為渦噴6甲發動機,1966年通過了長期試車和試飛考核,基本達到設計要求。但在試飛考核中發現發動機的抗喘振能力下降,推力變得不穩定,發動機的穩定工作範圍縮小,對飛機的機動飛行性能產生了不利的影響。針對這一情況,瀋陽航空發動機廠的技術人員通過在21級葉片前加裝零級可調葉片解決了這個問題,後經飛行試驗,暴露出的問題全部得到解決。1979年,渦噴6甲發動機正式作為強-5Ⅰ型飛機的標準動力裝置,1983年通過國家鑒定,投入批量生產。

  1984年底,瀋陽航空發動機公司(由原瀋陽航空發動機廠和瀋陽航空發動機研究所合併而成)將北京航空航太大學研究生高歌發明的沙丘駐渦穩定性理論應用在渦噴6甲發動機的加力燃燒室火焰穩定器上,起到了加力接通可靠、燃燒穩定的效果,特別是對飛行有致命危害的振盪燃燒現象被徹底消除,還使發動機的推力增加了2%,耗油率下降了1.5%,發動機的整體性能有了很大的提高。採用這些措施改進的渦噴6甲發動機被廣泛應用在殲-6及強-5的各種改進型號上,對提高飛機的作戰飛行性能產生了較為顯著的效果。

  成都發動機廠進行的兩種改型是渦噴6A、渦噴6B,其目標是為兩種新機的研製提供配套動力。渦噴6A用於強-5魚雷機的配套,1969年4月研製成功,發動機的最大推力提高到了35.3千牛,其他性能與渦噴6甲基本相同。渦噴6B則是為殲-12飛機研製的配套動力,1970年完成改型工作,發動機的加力推力比渦噴6甲提高了6.9千牛,成為渦噴6系列中推力最大的一個型號。此兩型發動機均已通過了各種地面試車並開始了多次裝機試飛,測試結果表明各項性能穩定可靠,具備了批量生產的能力。只是後來由於強-5魚雷機和殲-12飛機的研製計畫被取消,這兩種改型發動機也同時中止了後續發展。

渦噴6系列發動機是我國生產數量最多的一型航空發動機,估計總數在7000台左右(包括國內使用及外銷),作為我國生產數量達數千架的殲-6飛機的動力裝置,為我國海空軍建設作出了不可磨滅的貢獻。

  四、渦噴7發動機

渦噴7的研製可說對我國的航空發動機工業具有重要的意義,使我國的航空發動機實現了從單轉子向雙轉子的跨越,在一定程度上縮短了與世界水準的差距,並為日後我國發動機的改進改型及自行研製新型航空發動機奠定了基礎。

  渦噴7發動機是按前蘇聯提供的P-Ⅱ-300發動機的技術資料製造的,主要用於當時研製的二倍音速殲-7飛機。渦噴7發動機性能較渦噴6有了很大的提高,其最大推力為38.2千牛,加力推力達55.9千牛,分別比渦噴6提高了50%和77%,並且為軸流式雙轉子結構,帶有6級低壓氣機和二級渦輪組成高壓和低壓兩個轉子。火焰筒採用氣膜冷卻式,加力燃燒室也作了改進,消除了渦噴6發動機高空加力點火不穩定的缺點。尾噴口的調節由自動裝置控制,材料上使用了較多的新材料,像壓氣機和渦輪葉片分別採用了不銹鋼和高溫合金,無論在性能還是在結構上,渦噴7都較渦噴6複雜,對製造工藝的要求也更加嚴格。

  1965年,渦噴7的研製工作全面展開,由於前期準備工作充足完備,試製工作進展順利,同年10月第一台發動機即裝配完成,經過1年多的試車,所有性能均符合要求,1966年12月通過技術鑒定,開始批量生產。

60年代末,由於國家三線建設及瀋陽航空發動機廠的生產任務過於繁重,國家決定渦噴7發動機轉由貴州航空發動機廠生產。貴州航空發動機廠於1965年開始建設,1968年在沒有完全建成的條件下就開始了第一台渦噴7的試製工作,1969年完成,1970年通過了全壽命試車考核,具備了批量生產的能力。由於當時技術生產條件所限,渦噴7在設計及製造過程中存在著許多不足之處,在裝機使用中多次出現Ⅰ級壓氣機葉片顫振折斷等多種故障,嚴重威脅殲-7飛機的飛行安全。通過貴州航空發動機廠技術人員進行攻關並採取多達25項改進措施,到1979年所出現的多種問題均得以解決,大大提高了渦噴7發動機的性能及品質水準,為後來的改進改型成功發揮了重要作用。

  渦噴7甲是渦噴7發動機的第一種改型,作為我國自行研製的殲-8飛機的動力裝置的需求而研製。它是在渦噴7的基礎上成功運用預先研究的多項技術成果,成功地實現了從單純仿製生產到自行設計改型的轉變。

  1964年,我國自行研製的第一種高空高速殲擊機殲-8開始了方案論證,為了突出高空、高速性能及提高爬升率、增加航程的目的,必須要推力大、耗油率低的動力裝置來保證。為此提出了兩種方案供選擇:一種是全新設計一種12噸級發動機;另一種採用雙發設計,使用2台改進的渦噴7發動機。由於全新設計大推力發動機的週期太長,研製風險過大,無法滿足殲-8飛機的研製進度。而採用兩台渦噴7的改進型則是最為現實的辦法。不過要提高原渦噴7發動機的推力,必須通過提高渦輪前溫度的辦法來解決。但如何解決提高溫度後渦輪葉片的強度及承受能力下降的問題是渦噴7甲研製的關鍵。

  1965年5月,渦噴7甲發動機的研製工作正式啟動,首先要解決的就是渦輪葉片溫度升高後性能下降這只“攔路虎”。最後決定把發動機渦輪葉片由實心改為空心,引入低壓冷空氣對葉片進行強制冷卻,從而增強了葉片的抗高溫能力,以達到提高渦輪前溫度的目的。該項技術當時在國內還處於研究階段,國外也只有很少幾個國家剛剛進入實用階段。如何保質、保量地完成研製工作,對於當時的我國材料、工藝及製造能力都是一個嚴峻的考驗。

  經過國內多家研究單位及相關行業的努力及密切合作,1966年1月,第一台空心渦輪葉片生產完成,2個月後,第一台裝有空心葉片的渦噴7甲發動機裝配完成,4月開始了地面試車,發動機的各項設計指標全部一次達標。發動機的最大推力較渦噴7提高28%,耗油率則下降了13%,完全可以滿足殲-8飛機所要求的飛行性能要求。但是,在第一台渦噴7甲試製成功後,由於受到當時“文化大革命”的影響,後續的研製工作曾一度中止,直到1981年2月才陸續完成地面調試、高空類比試車及全部的性能試飛試驗,最終於1982年6月投入批量生產。

  渦噴7甲發動機的研製,使我國第一次走完了從設計、試製、零部件加工及整機地面調試、高空模擬實驗到最後試飛定型的全過程,證明了我們是有能力在航空發動機這一高技術領域內有所作為的。

  殲-8飛機上使用的是2台國產渦噴7甲發動機,但是其耗油率大,推力小,使殲-8飛機的航程及機動性受到很大影響

  渦噴7乙則是由貴州航空發動機廠在渦噴7甲發動機的基礎上研製的另一種改型,兩者的主要區別在於加力燃燒室的長度及結構有所不同。由於渦噴7甲發動機存在著渦輪葉片裂紋和鑄造成品率較低,以至於加力燃燒室的溫度過高,導致存在“燒”後機身的問題。貴州航空發動機廠通過提高渦輪葉片的強度和鑄造成品率,加力燃燒室增加了三段隔離屏,使壁溫下降了100度,成功的解決了原渦噴7甲所存在的所有問題。

  1978年底,首台渦噴7乙發動機通過鑒定試車,其加力推力比渦噴7提高了6%,耗油率下降了2%。根據空軍及殲-7飛機出口的要求,貴州航空發動機廠又在1979年對渦噴7乙發動機進行了進一步的改進,主要是提高發動機的翻修時間、使用壽命及可靠性。通過採用十多項技術改進措施,使渦噴7乙發動機的翻修時間由原100小時增加到250小時,可靠性也有了較大的提高,這種改進型最後被稱為渦噴7乙B型,1981年7月完成全部試驗工作,1982年開始批量生產,用於殲-7M飛機的配套動力。

  五、渦噴8發動機

這是我國為轟-6轟炸機研製生產的一種大推力噴氣式發動機,也是按前蘇聯所提供的PⅡ-3M發動機技術資料於1958年開始研製的,是當時我國研製生產的推力最大的一型發動機,也是50年代末世界上比較先進的一種噴氣式發動機。渦噴8發動機的最大推力為93千牛,重量為3100千克,直徑1.4米。這種大型發動機的研製生產體現了一個國家的綜合國力和工業基礎水準。

  1958年,國產轟-6轟炸機的研製工作開始,為配合轟-6研製工作的順利進行,哈爾濱、瀋陽和西安三家航空發動機廠聯合研製渦噴8發動機。但由於航空工業縮短戰線,渦噴8的研製工作曾一度停止,直到1963年才恢復,此時,研製工作已由西安航空發動機廠一家獨立完成。瀋陽、哈爾濱兩家航空發動機廠給予西安航空發動機廠極大的幫助及技術、物質上的支援,從而保證了發動機的研製進度。1963年底,發動機的零部件加工製造工作開始,1965年下半年研製工作全面展開。經過近兩年的試製,1967年1月,第一台渦噴8發動機通過了國家的鑒定試車,結果各項性能全部符合設計要求,轉入了批量生產。渦噴8發動機的研製成功,使轟-6轟炸機的試製工作也進展得十分順利。如今,裝備有渦噴8發動機的轟-6及各種改型仍是我海空軍重要的遠端打擊力量。

  渦噴8雖然研製成功,但其所需要的原材料、毛坯料及各種成品附件繁多,1967年時仍有50%的材料不能在國內生產,對該發動機的試製生產工作都產生了不利的影響。為早日實現完全國產化,經過全國多個相關單位的共同努力,到1971年,渦噴8的各種生產原材料均可立足國內,基本上實現了國產化。

在渦噴8研製成功後,西安航空發動機廠又開始對其進行延壽改進工作。原來渦噴8發動機的翻修間隔只有300小時,經過提高發動機的製造工藝和產品品質,到1974年第一次翻修時間已提高到了500小時,1979年更是提高到了600小時,進入80年代後,隨著一些新技術的採用,則一步提高到了800小時,80年代末期更達近1000小時,是原來的3倍多。80年代後期,為滿足轟-6各種改型機的需求,西安發動機廠開始研製渦噴8的加大推力型,通過採取提高渦輪前溫度及壓氣機結構等措施,使發動機的最大推力提高到了98千牛,還進一步提高了發動機的可靠性及安全性。改進後的渦噴8發動機於1993年開始批量生產,裝備在轟-6的各種改進型上。

  六、渦噴13發動機

進入80年代後,我國的航空發動機研製能力已具備了一定的實力,並且通過長期對渦噴7發動機的仿製、改進改型,對渦噴發動機的技術性能已掌握得較為成熟。而這個時期也是我國新型殲-8Ⅱ和殲-7Ⅲ飛機研製的關鍵時刻。由於飛機性能要求的提高,現有的各型渦噴發動機(即使是較先進的渦噴7系列也無法作到)都無法滿足其需要,必須要有一種新的發動機作為這兩種飛機的動力裝置。因此,最終決定在渦噴7發動機的基礎上研製性能上(特別是穩定性、可靠性)進一步提高的發動機,並命名為渦噴13。

  與渦噴7相比,渦噴13發動機在性能上有了很大的提高。結構上主要是對發動機的壓氣機進行了大幅度改進,發動機的喘振裕度明顯提高,低壓轉子加了軸間軸承,振動小,壓氣機轉子盤和葉片大量使用了鈦合金,既減輕了重量又提高了葉片的工作強度。此外,還增加了較為先進的發動機控制裝置,提高了發動機的控制性能,使其可靠性、穩定性都有了較大的提高。發動機的推力也提高到了43.1千牛,加力推力則達到了64.7千牛,分別比渦噴7提高了50%和15%,發動機的翻修間隔也達到了350小時。

  渦噴13發動機的研製工作從1978年開始全面展開,1980年,首批3台發動機開始進行調試試車,到1984年先後完成了可靠性試車、高空台類比試車、露天台性能試車及長期試車考核,測試結果表明各方面性能均達到了設計要求,1985年開始裝機試飛,滿足了殲-8Ⅱ飛機的研製進度。

  80年代末,隨著殲-8Ⅱ飛機的定型生產,經過改進的渦噴13A發動機也開始了研製,改進的主要方向放到提高性能及可靠性上,並採取了多項措施。如為減輕發動機的重量,將2到7級壓氣機的鋼機匣改為鑄鈦機匣,使發動機的重量減輕了12.9千克;將Ⅰ級渦輪葉片改為空心氣冷葉片,對燃燒室和加力燃燒室也作了改進。改進後發動機的前渦輪溫度提高了50度,發動機的加力推力提高到了64.7千牛。多項試驗表明,渦噴13A發動機的匹配性好,工作穩定,可靠性有了明顯的改善。1991年,渦噴13A開始進入批量生產,成為量產殲-8Ⅱ的改型機殲-8B的標配動力。

  在取得已有成績的基礎上,貴州黎陽發動機公司(原貴州航空發動機廠)在“小步快跑、量力而行”原則指導下,又開始對渦噴13發動機在結構和性能上進行發展和完善。1984年,改進型渦噴13F發動機開始研製,它是在渦噴13AⅡ發動機的基礎上將4級渦輪均改為帶冠葉型,加力燃燒室改用沙丘駐渦火焰穩定器,從而使發動機在飛機作大機動動作時仍可以穩定工作,發動機的安全工作裕度有了很大提高。1993年,作為殲-7E飛機的配套動力開始投入批量生產。為滿足殲-7C型飛機的改型需要,在F型的基礎上又研製出了渦噴13FⅠ型發動機,重新設計了第一級壓氣機,並在壓氣機的機匣上採用了附面層控制技術,進一步優化了沙丘駐渦火焰穩定器,1994年設計定型。

  1993年,殲-8Ⅱ飛機的最新改型殲-8ⅡM飛機開始研製,其特點是突出中低空機動性能及載彈量,因此需要加大飛機的動力。1993年3月,在渦噴13AⅡ的基礎上,新型渦噴13B發動機的研製工作開始。該發動機的各方面性能都是渦噴13系列中性能最好的,主要是在壓氣機、機匣、渦輪葉片及加力燃燒室上作了重大的改進,發動機的加力推力提高到了68.6千牛,耗油率則下降了2.5%,達到了當初的設計目標。

  殲-8II飛機上裝備了2台渦噴13AII發動機,雖然比渦噴7在各方面有了較大的提高,但是其固有的性能缺陷使殲-8II的飛行性能不能得到完全發揮,未來有可能被更為先進的“昆侖”發動機所取代

  渦噴13系列發動機的研製使我國結束了不能研製生產高性能渦噴發動機的歷史,雖然其性能及技術還不是特別先進,但卻是我國從仿製改型向自行設計製造的重要轉變。

  七、“昆侖”發動機

80年代中期,我國航空發動機的研製能力已有了長足進步,可以生產出一大批性能較為先進的渦噴發動機來滿足空軍部隊的作戰要求。但這些發動機基本上都是在前蘇聯發動機基礎上的改進、改型,並沒有走出前蘇聯發動機的“框子”,客觀地說並不完全是自己的產品,整體技術水準仍處於20世紀60到70年代的水準。這不僅制約了我國航空發動機製造工業的發展,同時還嚴重影響到我國軍用戰機的性能。因此,能否為國產戰機裝上中國自己研製的強勁“心臟”,是解決中國戰機所面臨的各種問題的關鍵所在,對我國今後航空發動機及軍用戰機的研製都具有極其重要的意義。

  “昆侖”發動機就是在這種背景下開始研製的。它是我國第一種完全自行設計、研製的國產渦噴發動機,具有完全的“自主知識產權”,其所使用的技術、材料、工藝等完全立足國內。

  “昆侖”發動機的研製有幾分偶然因素在內,最終能有今天的這個結果是非常不易的。1983年,隨著渦扇6的中止研製,研製單位606所的設計人員已無型號可作,設計隊伍日見渙散。為了這支寶貴的設計隊伍不致於徹底垮掉,1984年,上級為該所下達了研製“昆侖”發動機驗證機的任務,606所又恢復了原有的生氣,僅用2年零8個月就完成了樣機。1987年正式立項,開始進入原型機的研製階段。

  而此時恰逢我國頒佈了全新的國軍標GJB241-87“航空渦輪噴氣和渦輪風扇發動機通用規範”,上級要求“昆侖”發動機的研製要全面貫徹新的國軍標。由於國軍標是以美國的軍標為基礎編制的,與以前我國所按的前蘇聯軍標有著很大的不同,因此此前所有對發動機的設計試驗標準全部都得推倒重來。這使“昆侖”發動機研製進度大大拖慢,最後經歷了長達18年的時間才在2002年設計定型。

但從今天看來,當年貫徹國軍標轉移是極為正確、極富遠見的,它不僅提高了我國研製航空發動機的能力與水準,還解決了我國航空發動機長期以來所存在的可靠性低、可維護性差、使用壽命短的缺陷。“昆侖”發動機之所以用了近18年的時間才完成研製工作,主要是由於國軍標的要求十分苛刻,要全面貫徹起來就當時的國內基礎並不具備條件,另一個原因是我們缺少一些必須的實驗設備,因此,要在原定的時間內完成研製計畫是很困難的。

  昆侖”發動機的地面試車過程中曾先後出現過高壓渦輪葉片折斷、高壓壓氣機和低壓壓氣機葉片斷裂、發動機管路滲漏油、空中潤滑油消耗量過大、艙壁溫度過高等問題,而在裝機試飛中又出現了部分加力脈衝、加力點火成功率低、高空大速度喘振停車、高空小速度切斷加力停車等各種重大技術問題。公司技術人員經過近一年多的努力,所有出現的技術問題都最終得到了圓滿的解決,研製工作也順利進入了最後階段,完成了所有試驗任務,最後在2001年12月通過了國家測試,達到設計定型標準。

  “昆侖”發動機為雙轉子帶加力式渦噴發動機,採用了帶氣動變化噴嘴的環形燃燒、複合氣冷定向凝固無餘量精鑄渦輪葉片、數位式防喘控制系統及氣膜冷卻等多種先進技術,技術性能上達到了一個很高的水準。發動機長4.635米,直徑882毫米,重1010千克,最大推力49千牛,加力推力69.6千牛,推重比6.4,加力推力耗油率0.20千克/牛‧小時,最大推力耗油率0.098千克/牛‧小時,翻修時間達到了850小時,總壽命達到1500小時,總體達到了世界80年代中期的技術水準。

  後來,我國又先後推出“昆侖”Ⅰ、“昆侖”Ⅱ型發動機。Ⅰ型是原型1號機的改型機,主要是對外部機匣、附件等外部部件進行了適應性改造,以提高其裝配性能。“昆侖”Ⅱ型則是加大推力型,它是在“昆侖”發動機的基礎上,以不損害發動機的工作可靠性、耐久性和安全工作裕度的前提下,通過採用先進技術來增大發動機的空氣流量、提高部件的工作效率、減少漏氣及流體損失,並且進一步降低了耗油率,機體部件上提高了鈦合金的使用,減輕了發動機的重量,提高了發動機的推重比,提高了性能。

  “昆侖”Ⅱ型發動機的外形尺寸與原型一樣,但最大推力和加力推力分別提高到了53.9千牛和76.4千牛,最大推力和加力推力時的耗油率則下降到0.093千克/牛‧小時和0.18千克/牛‧小時,推重比為7,是目前我國最先進的渦噴發動機。由於“昆侖”Ⅱ型發動機的安裝方式和外形尺寸與我國大量在役的渦噴7、渦噴13系列發動機基本相同,具有很好的互換性,因此可以很方便地安裝到現役各型殲-7、殲-8飛機上,從而使這兩種飛機的性能有了一個跨越式的提高,極大地提高了我海空軍航空兵的空中作戰能力。

  航空發動機的作用是非常重要的,其性能的好壞直接影響著飛機的飛行性能、可靠性及經濟性,因此,它被喻為飛機的“心臟”。由於航空發動機要在高溫、高壓、高轉速和高負荷的環境中長期反復地工作,而且還要求具有重量輕、體積小、推力大、使用安全可靠及經濟性好等特點,因此,必須要有很強的設計、加工及製造能力,是一種典型的技術密集型產品。航空發動機研製週期長,技術難度大,耗費資金多,不是每一個國家都可以研製生產的。因此,雖然目前世界上可以研製生產飛機的國家並不少,但具備獨立研製航空發動機能力的國家卻只有美、俄、英、法、中等少數幾個。在某種意義上講,研製航空發動機的能力是一個國家進入航空強國的重要標誌。

  中國航空發動機的研製是在新中國成立後一片空白的基礎上發展起來的,從最初的修理、仿製、改進改型到今天可以獨立設計製造高性能航空發動機,走過了一條十分艱辛的發展道路。本文對建國後所研製生產的各型渦噴、渦扇發動機做一回顧,使讀者能對我國航空發動機的發展有一個較為全面的瞭解。

  渦扇系列

渦扇發動機是在渦噴發動機的基礎上加裝風扇和外涵道的一種新型航空動力裝置。由於這種發動機較渦噴發動機具有推力大、耗油率低、噪音小及使用壽命長的特點,從20世紀70年代開始就已逐步取代渦噴發動機,成為了新型戰鬥機的標準動力裝置。因此,世界上性能先進的三代及四代戰機上裝備的全部是渦扇發動機,是否裝有渦扇發動機成為衡量是否為三代機的一個重要標誌。我國研製渦扇發動機的時間並不晚,在研製多種渦噴發動機的同時,就已開始了多種渦扇發動機的研製工作。但由於種種原因,最終研製的大部分型號幾乎全都沒能最後完成,成為我國渦扇發動機研製中無法彌補的遺憾。

  一、渦扇5發動機

渦扇5是我國研製的第一種渦輪風扇發動機,1962年,有關部隊提出用渦噴6發動機改型為渦扇發動機來改裝轟-5飛機。當時渦扇發動機已是航空動力的發展方向,各國都在加緊研製各自的第一代產品,我國與世界同行站在了同一條起跑線上,也跟上了時代的變化。之所以用渦噴6為原型進行改進設計,主要是想使研製工作在時間及技術上得以簡化,保證研製工作的成功。1963年1月,瀋陽航空發動機設計所提出了改型方案,並被命名為渦扇5發動機,隨後開始了全面的設計研製工作。

  與渦噴6相比,渦扇5取消了加力燃燒室部分,增加了後風扇部件,去掉了壓氣機放氣裝置,增加了零級導流葉片等。改型後,發動機的性能有了很大提高,與渦噴6相比,發動機的最大推力提高到了35.3千牛,耗油率下降了30%。由於壓氣機的效率提高和耗油率下降,如果將其裝在當時的轟-5飛機上的話,其航程和作戰半徑可分別提高30%和24%,發動機的工作範圍更大,起動加速性能更好,飛機的綜合性能將會有很大的提高。

  渦扇5的第一台樣機於1965年總裝完成,在隨後的調試過程中,出現了由於振動導致風扇葉片根部裂紋的故障,經工廠技術人員攻關,在1965年7月解決了這個問題。1966年進行了最大推力和耗油率的測試,均達到了設計指標。1970年通過了長期試車考核。1971年開始整機試飛階段,一架轟-5飛機上裝一台渦扇5發動機,開始先進行跑道滑跑試驗,證明發動機的狀態良好,沒有出現任何問題。但就在即將進行升空試飛時,使用部門卻取消了轟-5飛機換裝發動機的計畫,從而使渦扇5發動機的研製工作在1973年中止了。

渦扇5的研製工作雖最終沒能完成,但在超、跨音速風扇設計、壓氣機可調葉片技術和葉片調節器等關鍵設計上有了突破性的進展,在以後研製的多種發動機上得到了廣泛的應用。渦扇5的中止研製,使我國自行設計的渦扇發動機的裝備使用推遲了近30年,實在令人惋惜。

  二、渦扇6發動機

1964年,我國開始了新一代殲擊機和強擊機的研製工作,即殲-9和強-6的研製計畫。為了滿足這兩種飛機的性能要求,需要一種新型發動機作為其動力裝置。瀋陽航空發動機設計研究所提出了雙軸渦噴、單軸渦噴和渦扇三類共22個設計方案進行對比,認為只有渦扇型可以滿足這兩種飛機的性能要求,遂將其命名為渦扇6型發動機。這也是我國第一次設計大推力發動機,其設計為雙軸內外涵混合加力式渦扇發動機,設計最大推力70.6千牛,加力推力121.5千牛,推重比6,在當時來說是一種性能十分先進的大推力發動機。

  渦扇6於1964年10月開始進行初步設計,1966年完成了全部圖紙設計。1966年初開始由瀋陽航空發動機廠進行樣機試製,1969年完成了2台試驗機的製造工作。渦扇6的初步調試在1968年就已開始,整個調試工作包括運轉試車、性能調試、持久試車、高空台及飛行台試驗、國家定型試驗等5部分。在五年多的運轉調試期間,先後解決了壓氣機部件性能差和高壓壓氣機喘振裕度小的問題、起動及中轉速喘振等故障。1974年,發動機達到了100%轉速,進入高轉速運轉試車。但此時又出現了高壓轉子振動大、高轉速喘振和渦輪前溫度超過設計值等問題。1979年11月,所出現的各種問題相繼被解決,發動機實現了高轉速長時間穩定運轉。

  1980年,渦扇6開始進入性能摸底試驗階段,試驗中所得到的最大推力、耗油率均達到或超過了設計指標,1981年進行了加力燃燒室試驗,發動機加力推力達到了123.5千牛,達到了加力狀態的設計性能。1973年,由於殲-9飛機的設計指標進行了修改,性能有了進一步的提升(達到了雙2.5,即升限2.5萬米,速度2.5馬赫),加之為滿足1976年上馬的殲-13飛機的研製需要,1980年又擬定了對渦扇6發動機的改型方案,即渦扇6G。改進工作主要是在保持原發動機外形尺寸不變的情況下,將發動機的最大推力增加到138.2千牛,最大推力提高到83.3千牛,推重比提高到7.0,性能比渦扇6有了很大的提高,並且在可靠性、維護性及耗油率方面保持不變。1982年2月,首台渦扇6G進行了地面試驗,實測其最大推力和加力推力均達到預期指標,可以進行實機飛行試驗,為其進一步發展鋪平了道路。

  然而,在80代初期,由於空軍裝備體制發生變化,殲-9和強-6飛機計畫相繼下馬,作為其配套動力的渦扇6失去了使用物件。1983年7月,渦扇6發動機的研製工作全部中止,1984年初,研製計畫被取消。

這一種性能優秀且很有發展前途的渦扇發動機再次被取消研製,使我國又一次與渦扇發動機失之交臂,再次錯過了縮短與世界先進水準差距的機會。

   三、渦扇9發動機

它是我國70年代中期根據從英國羅爾斯‧羅伊斯公司購買的“斯貝”MK202型渦扇發動機的生產許可證生產的一種中等推力發動機,也是我國第一種從西方國家以許可證方式引進的發動機,提高了我國航空發動機的研製水準。70年代,我國航空發動機工業受到“文化大革命”的影響,這個時期所生產的航空發動機的品質明顯下降,性能上與當時的國際先進水準相比存在著很大差距。對這種不利的狀況,周恩來總理在11月份召開的航空產品品質座談會上語重心長地指出,“飛機的關鍵在發動機,發動機是心臟,心臟不好,問題不解決,何以打仗”。

周總理的話一針見血。會後,全國包括航空發動機廠在內的航空製造單位開始了全面的品質整頓,以保證現階段研製生產的航空產品的品質要求,並考慮從國外引進先進技術的問題。從當時的國際環境看,要從國外航空發達國家引進先進發動機是有很大困難的,直接引進較先進的軍用航空發動機的可能性較小。

  1972年,我國開始與英國接觸,討論引進其“斯貝”MK511型民用渦扇發動機的可能,並考慮引進後再在其基礎上發展出自己的軍用型渦扇發動機。1974年,雙方進入了實質性的談判階段,出人意料的是,英方主動提出可以直接向我提供“斯貝”MK511型的軍用型“斯貝”MK202型發動機的生產許可證,這對於我國無疑是一個意外的驚喜。1975年12月13日,中、英雙方簽訂了“斯貝”MK202型發動機的引進合同,中國可以按許可證在國內生產組裝該型發動機。

  “斯貝”MK202型是英國在60年代中期研製的一種性能較為先進的渦扇發動機,長5025毫米,直徑1093毫米,重1850千克,最大推力54.5千牛,加力推力91.1千牛,推重比5.05,最大軍用耗油率0.684千克/牛‧小時,最大加力耗油率2.0千克/牛‧小時,涵道比0.62,與當時國內的渦噴發動機相比,具有推力大、耗油低、可維護性好、使用壽命長的特點。英國在70年代初用該型發動機換裝了從美國引進的F4K戰鬥機上的J59渦噴發動機,美國也引進了該型發動機的製造權,經改進後用在A-7攻擊機上。

  “斯貝”MK202引進後,由西安航空發動機廠負責試製生產,國內稱其為渦扇9發動機。為了保證研製工作的順利進行,國家組織相關單位對引進的技術資料進行了詳細的翻譯校核,對生產工藝製造方面也給予了很大的幫隨著殲轟-7飛機研製生產的順利進行,當初引進的數十台“斯貝”MK202也被用到了第一批生產的飛機上。

  隨後,為滿足殲轟-7未來生產改型的需要,西安航空發動機(集團)有限公司在90年代初期又開始進行渦扇9的全面國產化工作, 標誌著渦扇9發動機進入了一個全新的階段。經過西航集團公司五年的努力,1995年11月,部分國產化的渦扇9發動機順利完成150小時試車,性能完全符合技術要求。

  但此時渦扇9的國產化率只達到了70%,仍有一部分設備不能生產。因此在1999年下半年,渦扇9發動機全面國產化工作啟動,西航集團公司以航空報國為己任,狠抓品質和管理,先後攻克了精鑄(鍛)無餘空心量葉片、數位式電子控制系統等一系列技術難關,為渦扇9發動機全面國產化掃清了障礙,確保了總裝需要。西航集團公司總裝人員僅用了20天時間就按要求完成了總裝任務,在成功進行兩次冷運轉後,於2000年底一次成功點火啟動;隨即開始的150小時工藝試車于2001年初圓滿結束,試車檢驗結果表明各項性能及技術指標均達到試車驗收標準,國產化的渦扇9發動機被重新命名為“秦嶺”發動機。2002年6月1日上午,凝聚著西航航空人無數心血和汗水的“秦嶺”發動機首飛成功;經過幾十個架次的科目飛行,2003年7月,“秦嶺”發動機國產化工程在西安通過技術鑒定,從而結束了我國國產渦扇發動機裝備上的空白。

  經驗與教訓

半個多世紀以來,我國的航空發動機製造業取得了舉世矚目的偉大成就,不僅在一片空白的基礎上建立了一批科研試驗基地和可觀的生產能力,試製、改型、研製、生產了一大批多種型號的噴氣發動機,基本上滿足了我國戰鬥機配套的需要,同時還培養和鍛煉了一支具有較強研發能力的科技隊伍,取得了寶貴的實踐經驗,為在新世紀發展新型航空發動機、進一步縮小同世界先進水準的差距、更好地保證我國新型作戰飛機的研製工作打下堅實的基礎。

  90年代以前的近40多年的時間,是我國航空發動機製造業教訓極為深刻的一段發展時期,這其中既有政治上的因素,也有資金上、技術上的因素。一些本來可能研製成功並裝備部隊的發動機型號中途下馬,使得我國海空軍裝備的戰機在進入新世紀後仍以渦噴發動機這種較為落後的動力裝置為主,嚴重影響了我國海空軍航空兵現代化作戰能力的提高。

  回顧這段時期所走過的一些彎路,其中主要的問題體現在以下幾個方面:其一,缺乏穩定的長遠規劃,計畫多變不定,不能量力而行,研製工程中途停止,技術經驗不能得到有效的積累,產品性能難以提高。其二,科研試驗條件建設滯後,試製加工能力及科研經費不足,使一些新機型的研製工作明顯被拖慢。其三,對航空發動機的發展特點及其規律性認識不足,特別是對航空發動機應作為相對獨立的製造業這一點缺乏足夠的認識,常常把發動機的研製工作從屬於飛機的研製,這對我國航空發動機的技術發展是極為不利的。

  像50年代研製的渦扇5、70年代研製的渦扇6及其改型就是由於所配套的飛機研製計畫被取消而中止了研製。如果當時能將兩者的研製工作堅持做下來,可以說,我國航空發動機的現狀絕不會處於這種不利的處境。一般來說,航空發動機的研製週期較長且複雜程度一般都較大,如果在飛機研製的同時才開始發動機型號的研製,是無法滿足飛機研製進度的。而等發動機研製出來後,飛機的性能可能隨著時間的推移而已顯落後,可能需重新設計,這必然又要使整個飛機的研製方案長期難以確定下來,以致陷入十分被動的境地,最終的結果很可能就是取消整個飛機及發動機的研製計畫。

  最好的例證就是我國殲-7、殲-8飛機及各種改型的研製,由於其所配備的渦噴7系列和渦噴13系列發動機之間多少具有些繼承性,研製速度較快,飛機的研製沒有受到發動機的影響。而上文所提到的殲-9和強-6飛機,就當時的技術條件來說,這兩種飛機的性能指標都是非常先進的,研製的進度也較快,其最終下馬雖有很多原因,但所配套的渦扇6發動機研製週期過長、不能保證飛機研製的進度也是最為重要的一個原因。

  此外,發動機的配套飛機單一,一種發動機只能用在一種飛機上,而國外在研製一種先進發動機後,往往可以開發出多種不同的派生機型,供不同飛機使用,大大提高了發動機的可利用率。像美國研製的F110-GE-100型發動機就可同時裝在F-15和F-16兩種戰機上,具有很好的互換性,這對戰時的後勤保障來說是非常方便快捷的。

  因此,發動機的研製必須先於飛機,並要相對獨立地進行,只有這樣,發動機的研製才能和飛機的研製協調發展,才能更好地滿足飛機的需要。另一方面是研究的技術途徑問題。長期以來,我國的航空發動機在使用發展方面取得了一些成績和經驗。

  但總體上看,我國對預研工作的重視程度仍然不夠,往往是在技術儲備不足的情況下就開始高性能發動機的研製,而在一些核心機、關鍵部件甚至加工工藝方面都還沒有過關之前就開始整機研製,結果往往是事與願違。進入80年代以後,我國在這方面的預研工作有了一定的加強,一些關鍵技術及核心機的研究取得了重大進展,“昆侖”發動機的研製成功就是堅持這一指導思想的體現。

  目前,我國正處於歷史上最好的發展時期,政治穩定,國力增強,科技研究和製造能力都達到了較高的水準,只要我們吸取過去的經驗教訓,就一定能在不遠的將來,使我國航空發動機的研製能力達到世界先進水準,在航空發動機這個高技術領域辟出一片“自己的天空”。

http://www.zgjunshi.com/power/Article_Show.asp?ArticleID=4407&ArticlePage=11

台長: 阿楨
人氣(20,374) | 回應(740)| 推薦 (0)| 收藏 (0)| 轉寄
全站分類: 社會萬象(時事、政論、公益、八卦、社會、宗教、超自然) | 個人分類: 大陸空軍 |
此分類下一篇:WS-10性能優於AL—31F

顯示全部740則回應

阿楨
見不得中國好?德國欲對中國驅逐艦“心臟”下狠手 2021-11-08 環球網

  近日多家德媒稱,德國MTU公司長期向中國海軍主力艦提供柴油發動機,並反復暗示“明知產品會被用於中國軍備的情況下,德國廠商是否可以無需特別許可繼續向中國出口”?
  該報導稱,直到2020年,MTU公司一直通過“軍民兩用”許可證為中國海軍052D型驅逐艦供應柴油發動機。截至今年9月已有20艘入列服役,且至少還有5艘正在製造。該艦在高速航行時使用兩台中國國產的燃氣輪機,低速航行則使用兩台MTU。此外,056型輕護已有70多艘,使用兩台法國SEMT Pielstick授權中國生產的PA6型柴油發動機,是德國MAN的子公司。
  問題是,在MTU強調,該公司始終遵守出口管制規定,並且已經徹底結束為039型中國常規潛艇供應柴油機的合作。從未和中國國防部或者中國軍方直接簽訂過合同,暗示具體協定都是由MTU的合作夥伴或者授權經銷商簽署。軍民兩用產品,並不需要特別的出口許可。
  德媒也引用斯德哥爾摩和平研究所專家魏澤曼的話稱,軍民兩用物資的出口屬於當前法規的“灰色地帶”,“在明知產品會被用於中國軍備的情況下,廠商是否依然可以無需特別許可繼續向中國出口?” “綠色和平”組織的裁軍事務專家盧爾茨更是激進地表示,德國當前的出口管制法規“顯然是為出口軍火而制訂的”,新一屆德國政府必須轉變這種做法。
  據老司機瞭解,中國海軍早年的確曾大量引進MTU柴油發動機,但隨著國內相關技術的不斷突破,國產已經批量裝備並不斷走向海外。最典型的例子就是2017年中國製造的柴油發動機成為俄羅斯21631型“暴徒-M”輕型導彈護衛艦的“心臟”。該艦前5艘均採用德國MTU的16V4000M90,烏克蘭危機後,俄遭受西方制裁,俄方不得不引入河柴重工的CHD622V20。此外,俄6艘21980型“白嘴鴉雛”級快艇裝備的也是河柴TBD620V12。濰柴動力生產的國產柴油機贏得外軍客戶並開啟進軍北美征程。
  相關新聞
不只是柴油發動機,現在我們連燃氣輪機,也可以返銷俄羅斯了
  回應
89六四後美不再出售LM2500燃氣輪機給中國,之前只出售了兩台。中從烏引進UGT25000。但問題較多、可靠性差。中國改良後,有了自己的燃氣輪機GT25000。
如果MTU不賣給中國,中國就會仿製改良成中國型號柴油發動機。
https://mil.news.sina.com.cn/china/2021-11-08/doc-iktzscyy4300759.shtml
2021-11-09 08:09:28
阿楨
日本C-2運輸機亮相迪拜航展 想尋求出口卻一事無成

  迪拜航展2021.11.14-18,是日本參展C-2運輸機,展示了進軍國際軍火市場的野心。
  C-2是用來取代C-1和C-130運輸機機隊,全長43.9米,翼展44.4米,高14.2米,採用兩具單台推力27噸的通用CF-6-80C2K1F渦扇發動機(也安在波音747、A330,最大速度917公里/小時,巡航為890公里/小時,空重為60.8噸,載重量為30噸,貨艙尺寸達到4米×4米×16米(寬×高×長)。
  運20全長47米,翼展45米,高15米,4台D-30KP2發動機單台推力才12.5噸,最大起飛重220噸,最高載重66噸,尺寸差不多, C-2運載能力僅為運-20的45%,由於缺少大型鍛壓機,其XC-2使用的中央翼盒厚度就高達540毫米,大大影響了貨艙體積。更別說其機體強度不足導致重載試驗中機體撕裂,在材料上偷工減料,貨艙地板上打孔減重、民用設計單柱起落架的毛病了,甚至又被曝出載重量僅能達到24噸,單價卻貴到2億美元一架,還出現過艙門掉落和空中加壓破損的事故。
  相關新聞
運-20換裝4台大涵道比渦扇-20(單台推力13至16噸)有效載重達66噸,可輕鬆運載58噸的99A主戰坦克。
2021-11-20 09:27:39
阿楨
陸殲10C確定出售巴鐵 關鍵在PL15導彈WS10發動機 2022/01/04 中時

日前巴基斯坦空軍2022官宣視頻透出端倪後,巴國隨即對外放出殲-10C機隊將在2022年3月23日國慶中展示的消息,之所以從殲-10A直到殲-10C才成交,除了與印度購入飆風戰機外,殲-10C成功換裝渦扇-10向量推力發動機與決定搭配PL-15遠程空對空導彈,是關鍵。
霹靂-15可供巴JF-17(梟龍)Block3使用,但在雷達與與機動性等遜於飆風,對戰勝算不大。進口殲-10C後,只要掌握機會並運用適當的戰術,有機會先發制敵擊敗飆風。
殲-10C在2019年珠海航展傳出的是每架7000萬美元,接近梟龍Block3的5000萬。殲-10C甚至稱這次交易是14億美元購入36架,真是半買半送,當然也有可能是與其他交易項目捆綁在一起才有的價格。中國願意以如此低廉價格出售給巴國,除了雙方長期的關係之外,可以讓殲-10C有實戰檢驗的戰場。因為對於所有高價值軍事資產來說,實戰戰績才是軍火外銷唯一的硬實力,只要有一次機會擊敗盛名在外的飆風戰機,那未來的財源才真是源源不絕而來。

梟龍報價5000萬美元,阿根廷嫌貴要求降價,還拿印度施壓? 2021-06-07

5000萬美元的梟龍是否太貴?印購法陣風單價超過2億美元,瑞典JAS 39鷹獅已超一億,印度LCA光輝成本也7800萬美元性能是絕對比不過梟龍,所以梟龍有很好的性價比。
梟龍Block1僅1500萬美元。但是多批次改進,Bolck3已5000萬美元:換用了探距170km的KLJ7主動電子掃描(AESA)雷達,PL-15/10空空飛彈。
  相關新聞
台灣買F16V要價1億2100萬美元逼近F-35B 專家說通膨驚人價格翻倍
空軍說明:F16V單機價1.21億美金 F35要1.5億美金以上
2022-01-05 08:01:32
阿楨
俄羅斯遇經濟抵制 Su-35戰機被大量退單 2022/01/04

俄羅斯的蘇愷系列戰機過去幾十年一直很暢銷,不過最近遇到退單潮。知情人士透露,由於美國與西歐陣營對俄羅斯經濟制裁,間接導致一些Su-35戰機的原本訂戶決定退訂單,包括埃及、阿爾及利亞、印尼都取消了Su-35戰機的採購案。
防衛部落格(Defense Blog)報導,Su-35之所以被退單,與它的產能受限有很大的關係,雖然俄羅斯掌握了大多數Su-35的生產工作,但是精密的電子設備卻需要從美國、歐洲和以色列進口,在美國與北約對俄羅斯進行工業產品的禁運後,就造成產能的延遲。
消息人士表示,「由於俄羅羅未能及時更換供應商,先前從一些歐洲國家和以色列進口的主動掃描陣列雷達和關鍵航空電子設備被扣住,影響3個國家對Su-35的大訂單。」
埃及也停止了30架Su-35戰機的採購,轉單到其他款式的戰機。鄰國阿爾及利亞也決定不買Su-35,而是把資金集中到Su-30SM 戰鬥機的性能更新上,現代化上。這對俄羅斯來說,是相對的好消息,雖然新戰機訂單取消,但至少現有戰機的性能提升也是一筆不無小補的商機。
Su-35剩下的出口希望在伊朗,報導稱,德黑蘭將於下個月與俄羅斯簽署一項為期 20 年的軍事戰略合作協議,可望購買包括 S-400、軍用衛星和埃及退訂但已完成的Su-35戰鬥機。
  相關新聞
俄宣稱S400比西方好,S-300/鎧甲-S1被摧毀,但在利比亞不敢打以色列軍機,在敘利亞被土耳其無人機摧毀 (回應:主因是俄在雷達電子和軍用電腦領域嚴重落後,防空導彈武器形同虛設。)
2022-01-05 09:52:59
阿楨
美媒:巴軍殲10C令印度面臨重大挑戰 全面超越蘇30 2022-01-05 軍迷圈

  美媒《軍事觀察》報導,巴基斯坦已成為殲-10C“4++代”第一個海外客戶。
  印度自20世紀90年代末部署重型戰鬥機蘇-30,並從2002年部署更先進的蘇-30MKI,目前有270多架正在服役。
  蘇-30MKI續航能力比殲-10C高得多,可攜帶更多的彈藥,而印度最近從法國購買的“陣風”戰機,飛行速度和高度不但不如蘇-30,甚至也不如殲-10。殲-10是在蘇-30MKI問世16年後的2018年才服役,並受益於中國強大的技術基礎和研發規模,在航空電子設備,特別是感測器和電子擁有非常明顯的優勢。
  殲-10C的部有源相控陣雷達,雖然尺寸要比蘇-30MKI的無源相控陣雷達小,但更難被干擾,探測效率也更高,電子對抗能力也更強。殲-10C的PL-15性能遠遠優於俄羅斯R-77和法國“米卡”導彈。在射程上,PL-15可以達到印度導彈的兩倍以上(R-77為110公里,米卡為80公里)。PL-15使用了有源相控陣雷達制導,不僅不易受到干擾,也更能鎖定隱形目標。在短程空對空作戰方面,殲-10C的PL-10短程空空導彈具有非常大的離軸發射角,要比印度優勢。殲-10C機身更廣泛使用複合材料,重量也更輕,推重比也更高。
  殲-10C相對于蘇-30MKI的主要優勢在於,低得多的運營成本和維護需求,以及先進的電子系統和資料連結。這也被認為是使該機在2020年模擬空戰中擊敗俄制蘇-35的主要因素。
2022-01-06 07:44:41
阿楨
殲10首單出口紅利 巴國再取消土耳其訂單轉買中國武直10ME 2022/01/07 中時

據土媒《國防工業新聞》報導,在交貨遭延誤之後,巴已經決定取消其2018年從土購買30架T129攻擊直升機的訂單,轉向採購中國的直-10ME,也是直-10首次出口。
巴2018年向土訂購30架15億美元的T129,由於該LHTEC-T800發動機是美國製造,但美國長期不予回應,土因此一直無法執行該項訂單。
直-10ME是它由直-10升級而來:配備主動和被動對抗裝備,換裝功率達1200千瓦的更強大發動機,採用新的發動機排氣噴口以減少紅外特徵,附掛裝甲板提供防禦能力等。具有全天候作戰能力,擁有空地、空空導彈,火箭彈、航炮等多種機載武器,可有效打擊敵方地面工事,裝甲和非裝甲移動目標,以及直升機等空中目標。
  相關新聞
巴坦取消土訂單轉買中國直10ME 輸家是美國
  相關新聞
陸殲10C確定出售巴鐵 關鍵在PL15導彈WS10發動機 2022/01/04 中時
美媒《軍事觀察》:巴軍殲10C令印度蘇-30MKI/陣風戰機面臨重大挑戰
俄羅斯電子設備遇美歐以色列禁運 Su-35戰機被大量退單
俄宣稱S400比西方好,但S-300在敘利亞不敢打以色列軍機,鎧甲-S1在敘利亞/利比亞/納卡被土耳其無人機摧毀 (回應:主因是俄在雷達電子和軍用電腦領域嚴重落後。)
  回應
直升機方面中國比起美俄歐,還要落後一截。
美俄歐武器很多性能是有水分的。
仿製A129的T129,發動機要看美國的眼色,值5000萬美元一架嗎? 選升級的直-10ME,售後保養、維修無憂,還能獲類似梟龍的待遇.....
2022-01-08 08:39:17
阿楨
加拿大斷供失敗!新舟-700現身西飛,國產航發關鍵時刻頂住壓力!
https://www.youtube.com/watch?v=5YU_7ANB4po

宣告與運-7的「決裂」:新舟700已完全脫胎換骨 2019-06-05

新舟700並非600和60的單純升級改造。與600相比,700採用了最新型普惠PW150C渦槳發動機,推力提升一倍(兩台3200軸馬力提升到6200),螺旋槳從四葉改為六葉,垂直尾翼變為T字型,機身長度加了6米,起飛重量加了近6噸,時速從514km/h猛增到637km/h,載客人數從52人增加86人。
新舟脫胎於國產運-7運輸機,運-7是前蘇聯安-24的仿製型號,氣動佈局和尺寸並沒有太大的變化,主要改進都限於發動機和機載設備方面。所以說,新舟600儘管是2008年首飛的,但實際上仍屬於安-24的升級版,而後者是1960年首飛的。運-7在1970年首飛,直到1982年才成功定型。安-24,在1976年就停產了。也就是說,運-7在誕生之日就已經是一款過時飛機了,使用的是落後20多年的技術。

新舟600支線客機獲成績 未來需重起爐灶

中國新舟系列至2014年11月,累計交付100架,累計訂單270架,分佈在全球17個國家的27家的260餘條航線上,飛行時數超過27萬。
新舟600在60的基礎上升級,2008年10月9日首飛,使用兩台加拿大PW127渦輪螺旋槳發動機,整機壽命由30000小時提高到了60000小時,還加大了可檢修區域,使飛機的維護維修更加便捷。航電方面採用了綜合航電系統,飛行人員使用五個大型多功能顯示器(MFD),操作直觀方便。。
  相關新聞
「新舟」700獲11家客戶285架意向訂單 2019-03-10 香港文匯報
2022-03-19 08:42:26
阿楨
羅羅公司陷入困境,拒絕中國伸出的援手,淪落裁員9000人賣掉公司,恐重蹈馬達西奇覆轍!
https://www.youtube.com/watch?v=6qKVPEIE8ow

英國羅羅公司陷入困境,後悔沒賣C929發動機,中國航發迎來新春天2020/12/25

在全球客機領域,主要以美國波音與歐洲空客為主,兩家共佔到市場份額的99%以上。這兩家公司之所以在全球客機領域居於壟斷地位,既與其自身成立時間早、研發時間長有關,更與其雄厚的經濟科技實力脫離不了關係。其中,發動機技術是最為關鍵的因素之一。如果沒有性能優秀的發動機,那連客機領域的大門都進不去。而向空客與波音提供發動機的公司,英國羅爾斯-羅伊斯公司則在該領域有著非常重要的地位。
英國羅伊斯公司是歐洲最大的航空發動機企業,與美國普惠、通用電氣齊名。該公司於1906年成立,成立時間比空客與波音還早,堪稱是航空發動機領域的鼻祖。經過一個多世紀的發展,羅伊斯公司積累了大量發動機研發技術,生產出了一批性能一流的高精尖產品。這些產品不僅性能出色,而且使用壽命長、耗油率低、噪音低,深受客機公司的青睞。因此,空客與波音的部分客機採用羅伊斯公司的產品,例如波音787和空客A380。
中國在該領域起步時間不比歐美晚,但由於種種一系列的原因,首架自主研製的運-10下馬,最終黯然退出客機市場。但這並沒有讓中國人放棄自研客機的念頭,在2008年,中國商飛成立,後續研發出了中國首型中型客機C919。繼C919後,商飛又與俄羅斯展開合作,開始研製大型客機C929。該型客機起飛重量約220噸,航程約1.2萬公里,座數在300-350左右。在研發過程中,中國曾向羅伊斯公司採購瑞達XWB發動機,但卻被對方斷然拒絕。
長期以來,西方國家一直實行對華技術封鎖政策,一些先進的產品根本不願意賣給我們。此次羅伊斯公司拒絕將發動機出售給商飛,正是出於這個原因。不過,這一決策令羅伊斯公司十分後悔,因為在國際市場的競標中,波音與空客選擇了其他公司的發動機,導致羅伊斯公司沒有拿下訂單,發動機面臨賣不出去的尷尬。隨著虧損越來越嚴重,羅伊斯公司迫不得已提出與中國合作的請求。不過,該公司依然不肯將最先進的發動機賣給我們,而僅願意出售一些性能中等的產品。
隨著未來中國民航市場的發展,對客機的需求量會進一步增加。英國羅伊斯公司卻執著的不肯將發動機賣給中國,只能面臨淘汰的命運。如今,中國正在研發性能更好的國產發動機,未來將迎來屬於國產發動機的新春天。
2022-03-19 10:23:28
阿楨
中國航發大爆發,新款直10ME換裝更強勁心臟,長弓霹靂火單挑台灣「長弓阿帕奇」 2022-03-30

近日,一張最新款直-10ME武裝直升機的照片,引起外界關注,桅杆頂部則安裝了一部雷達,看起來與美國AH-64長弓阿帕奇很像。
從外觀來看,長弓阿帕奇像的頂個盤,而俄羅斯米-28N則像頂個球。而照片中的直-10比阿帕奇厚一些,但又沒有米-28N那麼圓,可能對這兩種都有借鑒。
AH-64 長弓最大特點是“發射後不管”,射導彈後可以實現自主索敵與追蹤功能,可以不需要駕駛員確定目標,直接撤離戰場,提升直升機的生存率。另外,長弓每6秒鐘就掃描一次,可在8公里的範圍內同時鎖定與區分多達256個目標,並且篩選出16個首要目標。在伊拉克戰場中,將伊拉克龐大的裝甲坦克群以摧枯拉朽之勢擊垮。
而米-28N的 “夜空獵手”是毫米波與釐米波雙波段雷達,能在黑夜、大霧與惡劣的氣候條件下,照樣能準備識別與追蹤目標。並且配備鐳射測距儀等設備,能以10至15米低空貼地飛行時,及時避開障礙物,並且能在障礙物後方探測前方目標。
直-10ME機頂雷達可能兼具這兩種特性,使其能發揮更好的優勢。在2019年天津國際直升機博覽會上,中國的直-19直升機就出現過類似的裝置。
最初直-10,採用加拿大PT6C-76C發動機,但美國制裁,後續直-10採用國產渦軸-9A,造成直-10的航程、起飛重量等難以安裝機頂雷達。而如今已換裝渦軸-9C發動機,為直-10加裝機頂雷達創造了條件。
美國因S-400事件對土耳其進行制裁T-129發動機,巴基斯坦因而轉向中國訂購直-10ME。
2022-04-03 11:07:41
阿楨
即將交付的首架C919大飛機首飛試驗成功

2022-05-14日6時52分,編號為B-001J的C919大飛機從上海浦東機場第4跑道起飛,于9時54分安全降落,標誌著中國商飛公司即將交付首家用戶的首架C919大飛機首次飛行試驗圓滿完成。
  記者從中國商飛公司瞭解到,在3小時2分鐘的飛行中,試飛員與試飛工程師協調配合,完成了預定的各項任務,飛機狀態及性能良好。目前,C919大飛機試飛取證和交付準備工作正在有序推進。
  自2019年起,6架C919在上海、閻良、東營、南昌等地進行飛行試驗,開展了一系列地面試驗和飛行試驗。2020年11月,C919獲型號檢查核准書(TIA),全面進入局方審定試飛階段。
  2021年3月1日,東航與中國商飛在上海簽署C919採購合同。首批5架C919引進後,將以上海為主要基地。
  回應相關新聞
1架空中巴士A319客機由重慶飛西藏客機衝出跑道起火 122人逃生
  回應
以後不用坐波音了
大飛機提高國產化率是關鍵,核心技術必須掌握在自己手裡!
2022-05-15 07:22:20
阿楨
烏"動力沙皇"馬達西奇公司被毀 中國戰機會受影響嗎 2022-05-27 軍迷圈

  5月25日,俄軍使用巡航導彈,打擊了位於紮波羅熱的、烏克蘭最大的航空發動機製造企業馬達西奇的生產車間,大家最擔心的:一是傳說中的、可以配裝給安-124型運輸機的D-18T型大推力渦扇發動機有沒有事?二是否會對咱們中國的利益產生影響。
  安-225搭載了6台D-18T型大推力渦扇發動機
  D-18T的設計企業,是由紮波羅熱的伊夫琴科設計局主持的,馬達西奇只有製造、而非設計能力。蘇聯解體之後,其實已經喪失了製造甚至大修D-18T的能力。更何況,中俄有一個研發同等推力量級的大涵道比渦扇發動機的計畫。俄PD-35型大推力渦扇發動機,中國也有CJ-2000A型發動機。技術指標和實際性能都遠遠超過了老舊的D-18T型,能夠和西方國家研製的新一代航空發動機相提並論。目前馬達西奇的產品線,主要集中在小推力渦扇、渦槳、渦軸發動機上,比如從2020年給土耳其無人機使用的小型渦槳發動機; AI-25-TLK則使用在教練-8型中級教練機上。
  洪都製造的教練-10/L-15“獵鷹”高級教練機,還是馬達西奇的AI-322-25型小推力渦輪風扇發動機,而且更先進的LIFT型還打算配裝AI-322-25F加力型。儘管咱儲備了400台AI-322-25備用發動機,但總有用完的時候,因此早做打算總沒壞處。當然,代替的辦法總是有的:
  一是轉向俄羅斯的禮炮廠,在2015年也完成了AI-322的俄羅斯版本AI-222-25的國產化,主要配裝給了雅克-130型高級教練機;
  二是使用我們自己的WS-17小推力渦扇發動機。
  總而言之,不管怎麼做,現在都到了上Plan B的時候了。畢竟空軍的戰鬥教練體制在改進,對教練-10A型教練機的需求量正在急劇上升,而L-15型的優秀性能,又讓它在國際上賣的不錯,已經有諸多國家對該型飛機表示了濃厚的興趣。比如阿聯酋,不僅簽署了首批12架訂單,後續還準備再引進36架,這使得L-15可能會繼K-8後,成為我們的又一款外貿明星教練機。這種關鍵時刻航空發動機可不能掉鏈子,研仿也好替代也好,都要立即動手,趕緊做。
2022-05-28 11:29:10
阿楨
C919大飛機獲重大突破 即將取證交付進行商業飛行 2022/06/16 中時

今年5月完成首架用戶試飛的C919大飛機最近將獲得重大突破。據大陸工信部副部長徐曉蘭表示,C919即將取證交付,誌著這架由大陸國產的大飛機將進入商業飛行。同時,由於已經與27個國家和地區簽署204份雙邊適航協議,C919在取證之後也可以開啟在這些國家地的市場運營。
據《新浪網》報導,這項消息是在中共中央宣傳部舉行的「中國這10年」系列主題新聞發佈會上透露的。取證交付是新機型研發最後一環,標誌著新飛機即將進入商業飛行。在此之前,中國商飛公司編號B-001J的C919大飛機安全完成試飛,在取證之後將進行首次對客戶交付。中國商飛已確認,今年內會交付第1架C919飛機。
報導說,「取證」即取得中國民航局的「航空器適航證」,這是新機型研發最後、最關鍵一環,標誌著可以交付客戶,在國內進入商業飛行。
同時,中國已經與27個國家和地區簽署了204份雙邊適航協議,包括加拿大、巴西、新西蘭、澳大利亞、俄羅斯等,C919取證之後也可以在這些市場運營。
報導指出,大陸東方航空此前已採購4架C919,並披露單價約為6.53億元人民幣(合9700萬美元),相比同級別的波音737、空客A320的1億美元左右「便宜一些」。
中國商飛表示,C919已獲得28家客戶共815架確認或意向訂單,其中國外訂單34架,總訂單金額超5000億元人民幣。該公司樂觀地預計,到2039年旗下的C919、ARJ21機型市場總規模可達7320億美元,約合人民幣4兆元。大陸航空業分析師認為,C919的總銷量有望達到2000架左右。
報導指出,C919是中國按照國際民航規章自行研製、具有自主智慧財產權的大型噴氣式民用飛機,效能與空中巴士A320NEO及波音737MAX相當。自2019年起,6架C919在上海、閻良、東營、南昌等地開展了一系列地面試驗和飛行試驗;2020年11月,C919獲型號檢查覈準書(TIA),全面進入局方審定試飛階段。
2022-06-17 07:34:34
阿楨
003型航母福建號2022/06/17下水 專家曝為當今美唯一勁敵

福建艦是中製第一艘彈射型航母,採用平直通長飛行甲板,配置電磁彈射和阻攔裝置,滿載排水量為8萬多噸。福建號放棄了前兩艘遼寧艦和山東艦的滑躍式甲板,而像美國航母,改採3套「電磁彈射系統」(EMALS)。由於中方發展航母起步較晚,設計師獲益於前人數十年來的研發,結合了許多最新的技術。將搭載殲-35雙引擎戰機,以對應美國F-35C。而中方海軍擁有3艘航母將具備更大的軍力投射能力,並能更頻繁地部署航母戰鬥群。
  回應
可憐哪,又一艘鐵棺材
果然吃了莱猪、核食的绿蛙变身辐射超人,用你那吃屎的嘴打出的炮,击沉它,
還是燒柴油的,跟莫斯科號一樣!
聽說台灣海軍都燒柴的,連個柴油都買不起
003不是核動力嗎,只能用在局地戰
美國航艦採核動力目的就是全球橫行,是霸權心態的表現
以非核動力來說,福建號艦島不大,排煙囪不大,應是以大型燃氣輪機(配中冷循環)搭配柴油機.
恭喜福建,江蘇、廣東也別著急,成為核動力航母的機會來了
第一艘叫“遼寧”(銘記甲午旅大戰爭) 第二艘叫“山東”(甲午威海衛戰爭)第三艘叫“福建”(中法馬尾海戰),民族之恥,從未忘記!
福建號 暗示台灣?抗議!
收復台灣從福建開始
  相關新聞
 福建2022-06-15舉辦紀念鄭成功收復臺灣360周年活動 國台辦回應:鄭成功是兩岸同胞共同景仰的偉大民族英雄。360年前,他率部驅逐荷蘭殖民者、收復祖國寶島臺灣,為維護中華民族的尊嚴和利益、捍衛國家主權和領土完整,以及開發建設臺灣作出了重大貢獻。
 普丁2022-06-09在紀念彼得大帝350周年展覽自稱現代「彼得大帝」有責任拿回烏克蘭領土
2022-06-18 07:48:32
阿楨
無人機蜂群上中國航母 2022/06/03

據《動力》(The Drive)網2022/06/02報導,山東艦上的無人機中,有3架看似有前置螺旋槳,還有扁平的T型或H尾翼。另外4架似乎有推進螺旋槳,以及有倒 V 形連接的雙尾翼,就是CW-20,機身長1.8米、翼展3.2米、最大起飛重量為25公斤、化油器發動機60cc,而無線電鏈路範圍可達35 公里。續航時間為180分鐘、巡航時速為100公里、抗風能力7級、實用升限4500米、最高起飛海拔3500米。此外,它能垂直起降,而垂直方向定位精度為3公分,水準方向定位精度為1公分+1ppm,最大任務載荷為2-3公斤。
2019年,南海艦隊052C型驅逐艦搭載了「海騎兵」SD-40型垂直起降無人機。
除了訓練外,這些無人機也能為「山東」艦等航母提供監視威脅,或是額外的狀況覺知力。無人機群,尤其是徹底連線的無人機蜂群,能夠相當快速地掃描周圍廣大的區域。而根據它們確切的航程,或許能為航母和打擊群額外提供一定的監視和偵察能力。
  相關新聞
中國全球首艘無人機母艦“珠海雲”號下水
中國首艘百噸級無人艇完成海試 2022-06-07
中國20噸無人神盾艇下水測試!
2022-06-18 07:58:43
阿楨
中國馬偉明團隊的中壓直流技術領先美國中壓交流10年

  艦船綜合電力系統是指:將傳統船舶相互獨立的機械推進系統和電力系統以電能的形式合二為一,通過電力網絡為船舶推進、通信導航、特種作業和日用設備等提供電能,實現了全船能源以電能為通用載體的綜合利用。艦船的動力都是由核能、燃油等提供,而電力是由這些能量發電,被譽為是艦船動力的第三次革命。
  目前世界只有英美海軍實際使用第一代綜合電力推進系統,英國2009年7月下水的世界首艘綜合電力45型驅逐艦。
  馬偉明團隊研製的中壓直流綜合電力系統,輸出的是直流電,整流單元,減速齒輪箱和傳動的機械軸等都可以省去,提高了能源和電力的利用效率、提高了艦艇的操縱性,而且和潛艇一樣減小了傳動噪音。
  但中壓直流最根本的目的,就是解決高能裝備的上艦難題,因為這些高能裝備極為耗電。例如艦上大型有源相控陣雷達,各種對海、對空和對潛的探測系統,都是耗電的大戶,並且為電磁軌道炮、鐳射炮等新型高能裝備上艦提供了條件。
  回應
馬大神的中壓直流系統不是完全的直流,而是交流發電,變壓到6000伏,通過逆變器把交流電轉化為直流電,直流輸電,再通過逆變器把直流電轉化為交流電,變壓到220伏,使用交流電機驅動。003航母電力本就沒核航母充沛,現又在交直流轉換損失了近30%電力,那電將更加不足了。美國福特航母的綜合電力系統並不成熟,導致故障頻發,問題是有的,可以通過研發解決問題。(楨:? )

中國4.1萬公里柔性直流800千伏特高壓輸電:電力高速公路2021-06-23 科技日報

此前,世界主流輸電模式都是“直流送電、交流組網”,這緣於:常規直流主要用於點對點、遠距離、大容量的電源外送,並不能組網;交流輸電則可以滿足常規電源送出和電網互聯的需求,且成本較低。但面臨 “多直流饋入” 導致“閉鎖”問題。柔性直流對電壓、頻率的控制更加靈活。
2022-06-20 08:31:20
阿楨
不要幻想直流完全替代交流2013-04-08 中國能源網

130年前愛迪生的直流輸電vs西屋的交流輸電之爭,是從發電、輸電、配電到用電整個電力工業是用交流電還是直流電之爭,最後確立了交流電一直發展到現在。
  直流電回歸緣於:一是新能源,二是高科技,三是節能。新能源 “在分散式電網中,太陽能直流電最普遍”。高科技是指使用電動汽車、互聯網通信技術,用電負荷對直流電源的需求快速增長。20年內,直流電消費比重將由目前的20%增長到50%。對於節能,使用直流電比傳統的交流電配置節約15%能耗/節省成本10%-20%;傳統交流供電系統,從配電到用電設備需要經過三次交直流轉換,即使每次轉換效率90%,三次轉換後只有73%。如果導入直流供電的供電系統,僅需要一次。
  130年前的交直流之爭,似乎是以交流電系統替代直流電系統,但實際上是互補共融的。130年中直流用電負荷一直存在,交流發電、交流輸電,將交流電變換成直流電,供電解、電腦、電信的直流用戶;在超高壓、特高壓輸電中既有直流輸電、也有交流輸電,在用電、輸電中都是互補共融的,這是由於直流電和交流電系統各有長處,又各有短處。
  交流電的優點:升降壓自如,已經建立起區域甚至全國性的交流大電網;在發電量相同的條件下,交流發電設備比直流發電設備簡單,交流電動機比直流電動機簡單;有完整的技術標準和技術系統。缺點是:交流電力系統存在穩定問題;當電源是交流電時,負荷是直流用電時,需要經過多次整流、濾波才能使用。
  直流電優點:直流電網不存在穩定問題;當具有直流電源和直流負荷時不需要整流、濾波設備就可使用,直流電比交流電節約能耗。缺點:升降壓困難,無法通過變壓器升降壓,只有通過專門的電子電路才能進行升壓或降壓;發電量相同條件下直流發電設備和電動機比交流的設備複雜;到目前為止還沒有形成大電網的先例,也沒有形成完整的技術標準和技術系統。
  上述用直流電替代交流電的三大理由,存在幾個問題。一是,非化石能源完全替代化石能源還有較長時間。二是直流電負荷能否像預測的那樣快速增長。三是大規模推廣直流電在技術上存在一些障礙。
2022-06-20 08:39:45
阿楨
夠用嗎?福建艦隻有3部電磁彈射器,是否影響戰鬥力? 2022-06-20

雖然美國航母近幾十年來都選擇安裝了4部蒸汽或電磁彈射器,但4部都使用的情形很少見。多數只有前甲板的2部彈射器,以及斜角甲板的一部彈射器。“福特級”航母4部的性能標準:最高可持續30天,每天12小時出動回收220架次;或持續4天,每天24小時連續作業出動回收310架次。
我國電磁彈射器早在2008年就完成了全尺寸樣機,之後2016年馬偉明團隊被公開報導表彰,2020年尹卓透露已完成上千次地面測試。因此,福建艦上的3部已有極高的可靠性,以及不輸於福特號4部的高效率。

什麼叫航母彈射器的不同 2022-06-20

福特級理論上彈射4100次出現一次故障,實際上無故障彈射僅為400架次:要完成連續4天的高強度作業,只有7%的成功率。保持一天的成功率也只有70%。4條彈射器的設計結構會導致:如果有1條出現故障,其餘3條將全部癱瘓。只能彈射不超過25噸的艦載機,連F/A-18、F-35C在滿載滿油的狀態下的起飛都無法滿足。為什麼?一、美國用的是中壓交流技術,而我們用的是中壓直流電磁彈射技術,能彈射3-45噸的各類艦載機;二、電力儲備的難點,我們在2010年完成技術突破,成功研製出50MW/120MJ飛輪儲能ICON裝置。美國如果把現有的技術推翻重來,估計得再花費十幾年時間。
2022-06-22 08:28:13
阿楨
福建艦的1130炮升級相控陣雷達,專剋隱形導彈
https://www.youtube.com/watch?v=3fTgvfiUM30
  回應
中國730/1130/2230近防炮可攔2/4/6馬赫目標
  相關資料
航空知識公佈的資料:彈射距離91米,勻加速度4G,推力140噸,起飛速度305公里。
尼米茲C13蒸汽數據:彈射距離98米,加速度3-5.8G,推力122噸,起飛速度270公里。長跑道版本,起飛速度307公里,用於起降預警機。我們的彈射器,3條全部可以起飛預警機。
1:電彈本身指標,加速度穩定,誤差比不超過1.05,由於穩定3.95-4.05g,起落架和機體不會因為高超載減少壽命,還能減少飛機冗餘重量。C13的3-5.8就必須按照6g設計,還磨損嚴重。單條蒸汽每次起飛要25人同時維護。單次大型維護時間18個小時。
2:電彈節約了7米的艦體長度,相當於節省近萬噸排水量,福建號315米長相當於322米,與尼米茲和福特的332米接近了,但它們多了2萬噸排水量。
3:由於沒有氣缸和各種蒸汽管道,電彈整體系統重量減少上千噸。
4:航母結構是甲板—彈射器層—機庫,尼米茲彈射器層高3米,福特彈射器層高1.5米。福建號不會超過1.5米,節約的艦體結構噸位至少上千噸。
5:尼米茲升降機提升高度是機庫8米+彈射器層3米,共11米,用時25秒,電機獨立供電。福建號應該與福特級相當,估計10米,用時22秒,綜合供電能節約幾百噸重量。且尼米茲是4個升降機只能單機升降,福建號2個升降機可以雙機升降,效率更高。
6:根據福特級公開資料,電彈效率是蒸汽的1.33倍,就是說3電彈=4蒸汽。而且蒸汽故障比電彈更高,福特電彈那麼差,美軍還用著真香。
綜上所述:我國的電彈間接節約了1-1.2萬噸排水量,彈射效率高於尼米茲級,升降戰機速度更快,在70架載機數量相同情況下,實際戰鬥力比10萬噸級的尼米茲級略強。如果在西太平洋作戰,我軍剛出海的航母戰機妥善率100%(維護交給基地),兩個月內妥善率超過80%。美軍遠洋長期作戰,妥善率70-80%。尼米茲級與福建號實際能出動的飛機相當,勢均力敵
2022-06-27 07:33:33
阿楨
FC-31來了!陸航母隱形艦載機清晰照首曝光 2022/07/23 中時

隨著第3艘航母福建艦下水,最受關注的隱形艦載機FC-31「鶻鷹」的身影也在網路上瘋傳,而這似乎是第一張高解析的清晰照。這架原型機編號為35003,有灰色戰術塗裝,還有低調呈現的國徽和其他標記。發動機有明顯的鋸齒狀排氣噴嘴和後機身整流罩,渦扇-21有時被稱為渦扇-13X,是渦扇-13E的改進型,取代了第一款原型上的俄製RD-93。
  回應
靠這廢物就想威脅台灣嗎,共媒拜託死回大陸吧,f35山寨版,垃圾還是有垃圾
綠蛙除了噴之外一點辦法沒有,因為他們只是日本這只美國看門狗的一坨屎而已
2022-07-24 07:32:31
阿楨
中國C919大飛機訂單逾千架 近年內將全數改用國產發動機 2022/05/16 中時

C919日前在上海浦東機場首飛成功,目前已有6架飛機進行試飛,將在2022年交付給東航,2023年批量交付、2025年產50架。
C919,目前使用美國GE和法國賽峰(Safran)合資的CFM的LEAP-1C,中國商發的CJ-1000AX將實現國產發動機替代。
未來20年中國對類似C919這類窄體客機的需求量為每年平均300架左右。假設未來C919在國內能夠達到1/3市佔率,則C919年平均交付量有望達到100架,大飛機產業鏈有望迎來快速發展。
2022-07-25 07:37:09
阿楨
中國低密度鋼材批量生產,美國落後近10年,性能可與鈦合金比肩 2022-06-22

對於中國而言,多年來在重工業領域可謂是屢次獲得重大突破,不僅可以製造手撕鋼,在低密度鋼也有重大突破。密度低於每立方米7克,比普通鋼更輕更強韌。性能堪比鈦合金,與不銹鋼相似。按照一輛汽車減少170至270公斤計算,可減3至4噸的溫室氣體排放。如集裝箱採用低密度鋼,重量降低10%,能影響貨輪裝載量。在航空、航太、工程建築等,不僅能提升高端設備的性能,也能讓成本大幅降低。日本新日鐵和韓國浦項鋼鐵曾在2005至2015年,稱要研發低密度鋼材,可至今沒成。

世界鋼鐵企業50強 大陸鋼企占28家 2022/06/08 旺報

世界鋼鐵協會7日發布《世界鋼鐵統計數據2022》,2021年全球粗鋼產量19.51億噸,中國粗鋼產量為10.33億噸,消費量為9.52億噸。前50名共有28家中國鋼企,中國寶武鋼鐵以1.2億噸蟬聯第一,鞍鋼5565萬噸,全球第三。

鋼- 維琪百科

鋼鐵是一種由鐵與其他元素結合而成的合金,碳約佔0.02%至2.0%,其他有時會用到的合金元素還包括錳、鉻、釩和鎢,能夠控制鋼成品的特性,例如硬度、延展性及強度。加了碳的鋼會比純鐵更硬更強,但延展性會比鐵差。


中國陶瓷基複合材料整體渦輪盤成功首飛,第6代高性能航空發動機 2022-04-16 11:12

2022年1月,中國西工大使用新型陶瓷基複合材料打造的發動機整體渦輪盤成功實現首飛,以陶瓷為基體與各種纖維同化成型後的一種複合材料。陶瓷基體可為氮化矽、碳化矽等高溫結構陶瓷,具有耐高溫、重量輕、抗腐蝕等優異性能,它比合金材料具備更強的抗熱屬性。
目前世上四五代機的發動機,渦輪前溫度普遍在1900k左右,相當於1600多度,這接近所有已知金屬融化的臨界點。而下一代渦輪前溫度將有可能達到2200K以上,金屬根本無法駕馭溫,只有陶瓷基才能勉強滿足。按照渦輪前溫度每提高一百度,推力就增加20%來計算,使用陶瓷基將四代發動機的推重比提升一半。渦扇10目前最大推力為14噸,換成陶瓷基複合材料,可以達到當前F-135發動機18噸的推力。
第一:陶瓷基比重低,可大降發動機重量和油耗,增加戰機的載彈量和航程。第二:可不需要冷卻系統,也不用在渦輪葉片上鑽孔散熱。陶瓷基非常脆弱,而且耐加工性也不理想,只要採用高強度、高彈性的纖維與陶瓷基體複合,就能夠解決。
2022-08-08 07:46:37
阿楨
遭到加拿大製裁PW150C後,新舟700裝上“中國心”AEP500渦槳發動機【傅前哨】
  回應
aep500 發動機同時裝運30 艦載空警600和新舟700,渦槳市場很小 之所以搞這個飛機實際是為了打掃這個發動機,湊齊批量。
中國航空發動機從國外禁運與技術封鎖,經過幾代人、幾十年的刻苦研製與技術累積,厚積薄發,現在成果出來了,渦扇、渦軸、渦槳、渦噴,一一批產裝備了,中國加油!
https://www.youtube.com/watch?v=pvkiCu1q7tQ

為何外國斷供新舟700客機航發?卻不敢斷供C919客機的航發? 2022-01-19

是外國供貨商仁慈嗎?絕對不是,那是因為我國的渦扇20已經成熟!渦扇20直徑2.34米,比美國F117-PW-100的2.18米還要大,推力可達18.3噸以上!
雖然比不上進口Leap-1C,但用來應急完全沒問題,足以保證至長江CJ-1000A成熟!這似運20初期用D-30KP-2和渦扇18應急,隨後換裝渦扇20徹底解「心臟病」問題!

同時研發至少9款航空發動機,中國未來將不再被發動機拖累! 2020-06-19

渦扇-10B至少13.5噸的加推力,8的推重比,已有殲-10、殲-11、殲-16以及殲-20等換裝了。專門為殲-20戰機打造的第四代大推力矢量渦扇發動機渦扇-15,或許還要再等3年。基於俄制RD-93的渦扇-13,最大加推力8.5噸,接近8的推重比;還研製中推渦扇-19,會安裝到在梟龍/FC-31。小推力渦扇發動機「岷山」,推力4.7噸,已以安裝到L-15教10/9或無人機。大涵道比渦扇發動機渦扇18/20,CJ-1000A。
2022-10-06 09:26:39
阿楨
除了C929大飛機專案,中俄另一合作工程AHL重型直升機也被擱置 2020-08-04

國與國之間沒有永遠的朋友,利益永遠放在第一位,即便有眾多密切合作,一旦涉及到核心技術也難免會產生糾紛,想要擁有自己的尖端武器還是應該走自主研發之路。
  相關新聞
2022年珠海中國航展取得300架C919和30架ARJ21客機新訂單(航展前已C919已獲28個客戶的815架訂單已ARJ21已獲得20家的670架客機/70架貨機訂單)
中國2022-07-01向訂購292架空巴A320,CR929客機合作案或棄俄換歐

俄副總理2022-07-04官宣,減少參與中俄寬體客機CR929

  除了俄羅斯捨不得分享技術經驗外,中國希望CR929國際認可,計畫效仿波音和空客的分包模式,大量使用來自不同國家供應商的系統。對此,俄羅斯有著不同的見解。一方面,俄本就有比較完整的配套產業,從發動機到起落架,各種設備都能生產,希望CR929的大蛋糕也能讓這些廠家分一杯羹。另一方面俄烏戰爭俄與西方正在迅速惡化,其航空產業已被卡脖子。為此,俄希望,盡可能排除中俄之外的西方廠商參與。
  相關新聞
中俄大飛機專案再生變故,中國的提前佈局,正是預料到了這一天
https://www.youtube.com/watch?v=2wkN53Hz43U
  回應
我預言聯合建月球基地也將拉胯
俄羅斯拉胯的習慣,國人早有預感不能讓俄拖累,咱們自己幹。
2022-11-09 10:06:08
阿楨
殲-20首次降落地面展示,六代機概念模型同步於珠海航空展出現 2022-11-09

解放軍第六代戰機概念模型,採用無垂直尾翼設計,機身採大型三角翼設計,表露追趕美軍「下世代空優機」NGAD的企圖心,也證實了美國空軍空戰司令部司令凱利上將(Mark Kelly)9月聲明中國六代機計畫進度快速的說法。
  相關新聞
回應美國預定12月推出B21 中國轟20隱形轟炸機快來了
第十四屆中國航展簽約總額超398億美元(第十二屆212億,第十三屆125億)

珠海航展六代機,南天門、玄鳥、白帝細節照片曝光,酷似美科幻電影《絕密飛行》的科幻戰鬥機

這款戰機被命名為白帝,以前叫玄鳥,其實中國人並不缺創意,只要有合適的環境和必要的條件就行。
https://www.youtube.com/watch?v=ZAtW3aAv-gg
  回應
白帝是空天戰機,MD-22是寬域飛行器!
  相關新聞
X-37B無人太空梭航行地球軌道908天結束神秘任務2022-11-12降落在佛州甘迺迪太空中心。

殲-20一亮相就“趴窩”,跟遼寧艦一樣冒出黑煙?原來中國軍工還有這樣的高科技!
  回應
 當時我看到一股黑煙時,第一時間就想到這個東西,只是沒想起來叫做APU起動補助發動機
 相比黑煙,美航展更有大片的即視感:德克薩斯州2022-11-12達拉斯航展上有兩架二戰老式飛機(P-63戰鬥機B-17轟炸機)在空中相撞墜毀。
 美國人負責科幻,中國人負責實現,,,這個未來真的會成為常態
 有人說中國發動機的壽命短,其實2015年中國就突破了葉片單晶體金屬拉伸技術,渦扇葉片壽命大大延長,整機達到了9500小時的大修壽命,2020年,中國突破了葉片高碳素纖維複合材料拉伸技術,使渦扇發動機的大修時間延長到1.2萬小時,2023年將正式量產,美國最新的渦扇發動機大修時間為1.5萬小時,中國渦扇發動機的心臟病問題已徹底解決。
https://www.youtube.com/watch?v=cyktvWamuh4
2022-11-14 08:07:45
阿楨
梟龍致命大升級 印度光輝戰機危險了 2022/11/19 中時 楊幼蘭

隨著中方與巴基斯坦聯手打造的JF-17「雷電」戰機(Joint Fighter-17 Thunder),也就是解放軍所謂的「梟龍」戰機升級,開始令愈來愈多人印象深刻。如今除了138架在巴基斯坦服役外,伊拉克、緬甸和奈及利亞空軍也紛紛加以採用,甚至阿根廷空軍最後也可能以它為戰略主力戰機。
據《保加利亞軍事網》(BulgarianMilitary.com)和《歐亞時報》(The EurAsian Times)報導,新升級的第3批次「梟龍」可望大幅提升巴基斯坦空軍戰力。
第3批次「梟龍」JF-17C,正獲得「致命升級」(lethal upgrade)。飛行員頭盔徹底更新,擁有頭盔顯示器,從駕駛座艙顯示器傳來的資訊,會顯示在頭盔上,和中方殲-20隱形戰機飛行員所用的一樣,而這升級使第3批次「梟龍」更接近4++代戰機。由於頭盔上可以顯示電腦顯示器的資訊,新頭盔將讓飛行員在駕駛,或執行戰鬥任務時,得以減少壓力,並在執行戰鬥任務時,能更專注於駕駛。
由於第3批次「梟龍」採用了碳纖維複合材料,因此比前兩版輕,隨著第3批次「梟龍」擁有新航電設備、武器和主動電子掃描陣列(AESA)雷達,對印度「光輝」將擁有很大的優勢。
  回應
一看,又是中國時報舔狗蘭的文章。
一堆“台灣塔綠”~~~~心酸、心碎+妒火中燒~~~

老美卡卡F16V!F-16延壽 土耳其自己來 2022/11/18 中時 楊幼蘭

土耳其最大國防公司阿塞爾桑(Aselsan)第一款AESA雷達專案將可把部分F-16的飛行時間延長一半,長達12,000小時。
  回應
呵呵,舔狗蘭,為什麽土狗不去買共匪的奸16,奸10,梟龍?就是因為知道太爛了。
看起來土耳其得罪閣下不輕啊!還硬扯對岸?!
  相關新聞
巴媒:北約國家土耳其要入局梟龍4研發!2022/11/18 (回應:土耳其經常毀約,我們要多長個心眼。土耳其目的是偷技術,中國火箭炮,防空導彈已直接被偷。)
梟龍或殲10C? 土耳其恐「別無選擇」改買大陸戰機 2022/02/20 (回應:笑死人,不要臉替中國報導破鐵爛銅的飛機。梟龍和殲十戰機的確性價比較高多了! 呆娃購F16V單價比F35還貴,被美爸當ATM,呆灣納稅人真可憐!
2022-11-20 08:08:48
阿楨
陸國產客機內部曝光 全球首架C919交付東航 2022/12/09 中時

中國國產大飛機C919交付機,劃9日早上10時45分從上海浦東機場起飛, 11時06分抵達上海虹橋機場,該飛機註冊號為B-919A,為全球首架交付。2023年春投入商業載客後,C919將以上海為主要基地,加密上海至北京大興、廣州、深圳、成都、廈門、武漢、青島等航線。
  回應
好消息!恭喜!但仍須不懈的努力向100%零件自製率奮勇前進!
不成啊,你看美國佬現在幹的那些事兒就知道了,吃獨食走不了太遠的
難道你希望中國飛機前進發展之路,就像晶片一樣,隨時被西方卡脖子嗎?中國非得被卡脖子才''成"嗎?
有備份就行,中國不是那種不讓人活的主。
  相關新聞
第3架AG600M水陸兩栖飛機2022.12.09首飛成功!
2022-12-11 07:25:37
阿楨
張仲謀說全球化已死,其實是他狹隘的視野看不到全球而已 2022-12-17
  回應
【本文來自《雁默:美國只是把台積電當寵物,還不讓它吃飽》評論區】
今天的台積電,靠臺灣人民和我大陸市場成就晶片奇跡,今台積電駕鶴西去,走就走唄!但我們得有個說法!以我大陸全球唯一最大晶片市場,我大陸比較完整的產業體系,我大陸的全球最科學的體制機制,一個晶片產業必定功成業就。
轉一個我老師的觀點:“我並非瞧不起工程師,我只是瞧不起臺灣的美籍工程師。張仲謀說全球化已死,其實是他狹隘的視野看不到全球而已。本質上,是美國全球的霸權已死。全球化,正在深度進化。臺灣去中國化,其實是臺灣美分、日分想要美國化、日本化,恰恰是臺灣的去全球化,臺灣將成為新農村,一群悲催的工蟻而已。自甘為奴,不值得同情。”
  回應
你老師情商不足,張忠謀說的全球化已死,指的就是政府強權干預企業產業鏈配製,逼迫台積電赴美設廠。台積電最理想的設廠地當然是來大陸,但是台政府限制差二代。
是美國不想全球化了。我們要堅持全球化,吸引全球到中國經營,新的世界新秩序正在建立中,全球化肯定打得過美國化。

我國光刻機發展怎麼樣了?2022-12-17

作為一個20年半導體老兵,01年從台積電fab3離職到大陸,2022年底上海微的smee將完成193nmArF准分子鐳射浸潤式光刻機的樣機,這對美荷asml售中光刻機談判。為什麼荷蘭誓死也要維護自己的利益,看看下張asm的2025年市場預估圖就知道怎一回事了。如果193nm ArF dry也不能賣中國,asml將達到一百台40億美金的銷售額。
  回應
那時某機型據說換了渦扇10大面積趴窩,網上哀鴻遍野:有說材料不行得長時間試錯的;有碩研製思路走了彎路的;有說體制問題造成科研人員不思進取的;還有說等我們研製出來ws10,人家美國的更先進的什麼什麼發動機早就超我們兩三代了,根本沒意義…然後現在回頭再看,這些困難都基本被克服了。現在光刻機的研製也是這個調調。
2022-12-18 09:17:49
阿楨
渦扇15發動機首飛了 殲20還要等多久 2022/12/20 中時

中方軍機引擎設計專案高層顧問似乎不經意透露,專為解放軍最先進殲-20隱形戰機設計的渦扇-15今年已完成首飛。
不過,據《南華早報》(South China Morning Post)19日報導,目前還不清楚,渦扇-15是否在殲-20上測試。而國防專家說,儘管相關新聞暗示,這款強大的發動機即將完成,但要預測它何時會服役還太早。
北京航空航太大學教授劉大響11月底在江西南昌中國航空產業大會暨南昌飛行大會上發表演說時,透露了渦扇-15的發展進度。而相關影片上周開始在微信上出現,軍迷四處瘋傳,但因內容敏感,很快就被刪除。
劉大響是中國航空動力工程專家,也是國營中國航空發動機集團的首席顧問,他在錄影中說,「中國第4代軍用小涵道比渦扇發動機,也就是推重比10和以上,要使用在殲-20上的發動機,雖然還未裝備但是已經首飛了。」
儘管他並未說出發動機的名稱,但推重比類似美國最先進,使用在F-22上的普惠F119發動機顯示,那就是渦扇-15。事實上,央視2017年就說,渦扇-15能匹敵F119發動機。中國軍事專家傅前哨說,戰機發動機發展需要歷經5個階段,那就是地面測試、風洞測試、高空模擬測試、試飛,接著為產品驗收測試,進入最後小批量生產階段。他強調,這些測試都很複雜,而發動機必須符合嚴格的標準。1名解放軍內部人士說,渦扇-15要成為可靠成熟的戰機引擎,可能還需要花好幾年。這位因事涉敏感,而要求匿名的消息人士說,基於安全考量,首飛可能是由4引擎運輸機執行,而4具引擎中,有1具就是渦扇-15。「接著這發動機應該要通過另一輪極限測試,包括飛往積雪的山區、沙漠、高濕高鹽的南海和其他地區。」
另一方面,北京為了加緊研製精密噴射引擎,近10年來至少已砸下9000億人民幣(近4兆台幣)。今年9月時,中方空軍說,最新一批殲-20全都由渦扇-10C發動機驅動,中國正以世界級脈動總裝生產線加速交付殲-20先進戰機。
  回應
119是二十年前的美國技術。
WS15與F119(F22使用)同為4代小涵道比(意即涵道比小於0.3的大推力加力型渥渦扇發動機;簡稱為4代大推)。F135發動機(F35使用)的涵道比高達0.57,屬中涵道比發動機。WS15 推重比大於10,加大推力可大於18噸; F119推重比約10.04,加大推力約為15.6噸。
2022-12-22 08:44:58
阿楨
巴鐵公佈殲-10C參數,渦扇-10推力非常令人意外,“心髒病”治愈 2023-01-03 傅前哨

自中國向巴基斯坦批量出口殲-10C以來,巴鐵就不斷展示其比印度陣風戰鬥機更加優越的性能
  回應
起喜歡這種出口轉內銷、由買家親口說出的好消息,更重要是由巴鐵親口承認的參數;相信不久將來,會看到巴鐵精心製作的殲10CE版本 Top Gun 上演!
航空發動機這都努力了多少年了,發動機獨立成一個公司出成效,從WS10/15/18/19/20。
台灣F-16V最大起飛重量19.2噸,而最大後燃推力不過100KN多一點,殲10C(E)重量多了80公斤,但是卻有一具最大後燃推力145.2KN的渦扇10,F-16V在近距纏鬥包絡線的表現,恐怕就得差上殲10C一大截, F-16的不敗神話,很大概率就要在數年內的台海上空徹底終結,千萬別不信邪。
牛。從WS10/15/18/19/20。
https://www.youtube.com/watch?v=UA_P2JzC4Io
  相關新聞
解放軍拚福建艦試航 有望2024服役 電磁彈射內部首次曝光

反超美國GPS,中國北斗獲165國認可,有望拉動3000億的市場 2020-12-15 騰訊網

在北斗之前,全球比較完善的導航系統分別爲美國GPS、俄羅斯GLONASS以及歐盟Galileo。其中,美國GPS早在1994年就完成全球組網,擁有高達98%的全球覆蓋率。
2000年開始啓動的北斗系統,終於打破美國GPS的壟斷局面。而北斗系統也不負衆望,獲得165個國家的認可,好評度反超美國GPS。近日,日本《日經亞洲評論》的標題「北斗衛星導航系統令GPS失色」數據顯示,北斗的使用遍及165個國家。
那麼,北斗系統究竟有何過人之處?
1、短報文通信
2、高精度定位;
3、安全可升級;
據瞭解,北斗系統主要有行業市場、大衆市場、特殊市場三大應用市場,將拉動超3000億元規模的市場。

165國勝負已分!北斗導航反超GPS,印軍服了:確實深謀遠慮

印媒稱,在1996年二炮發射彈道導彈時,曾遭到GPS的信號干擾,最終導致導彈打偏, 1998年首次試射印俄聯合研製的“布拉莫斯”超音速導彈時,也遭到了GPS的干擾而失敗,然而北斗導航應時而起,甚至和GPS也分庭抗禮,贏得了165國的競爭,這確實是深謀遠慮的長遠佈局。
2023-01-04 08:32:15
阿楨
中國長江2000發動機首飛成功! C919客機2025年換裝國產發動機CJ-2000A
  回應
標題有問題,C919客機國產發動機是CJ-1000A,長江2000是給CR929適配
https://www.youtube.com/watch?v=mwrej9TKmfQ

CR929穩了,長江2000發動機核心機點火成功,最大推力35噸 2020-04-15

  目前C919已超千架訂單,但其動力心臟是美法聯製的LEAP-X1C。
  國產CJ-1000A直徑1.95米,與LEAP-X1C相差不大,葉片均為18片,但長江葉片是鈦合金,LEAP-X1C料是三維碳纖維樹脂,極易加工,且抗振性、使用壽命和耐高溫性能上更優異。
  上月初CJ-2000順利點火,相較CJ-1000A的13.5噸推力,最大推力超過35噸。
  作為跨洲際飛行的遠端寬體客機,CR929的研製就是中俄兩國航空衝擊國際市場,與波音787和空客A350XWB一爭高下的產物,目前可供CR929選擇的發動機類型有英國羅羅的瑞達7000衍生型號,還有俄研製的35噸推力PD-35。
2023-01-21 07:43:27
阿楨
中國航發總師黃維娜 :殲-35的渦扇-19會比殲-20渦扇-15更早換裝 2023-02-09

黃總師出席2022中國航空推進技術論壇,講題是《數字賦能先進中等推力發動機創新發展》,渦扇-19研發過程採用了數字化技術,五年以來需求滿足率已超過 90%,試製週期縮短 25%,總體進展有望提前。數字孿生技術是研製週期、硬體投入、試驗次數降低的關鍵性因素,因為能在虛擬空間測試航空發動機性能直到滿意,再轉入到實機測試,「這彎路就少多了」
三代中推包括美國F404、英國RB-199、俄羅斯 RD-33、中國的WS-13,法國的 M88-2則屬於三代半。第四代包括美國F414、英國EJ-200、法國M88-3,中國WS-19,推力為10噸級。
中國的中等有兩個技術路線。第一是「吃透了 RD-33之後的WS-13,所以進行深度挖潛出WS-13IPE 增推改進型。第二條路線是先進中推WS-19。
  回應
好醜的山寨垃圾機
殲-35打改裝老爺機F-16V,就像打火雞
2023-02-17 09:04:11
阿楨
“三姨夫”提前退役,中國停購俄制發動機,進入100%國產航發時代 2023-09-01 柯洛廖夫

據俄羅斯衛星通訊社報導,中國海空軍的主力戰機已淘汰俄制AL-31F發動機,這標誌著中國進入了100%國產渦扇-10航發時代。
殲-20B/35換裝渦扇-15/19後,將可以碾壓美國的F-22/35。
  回應
航空發動機之外,除了光刻機, 高精密度機床才是天花板。
不好意思哈,你口中的天花板早在十年前就被捅穿了。
  回應相關新聞
華為2023-08-29發佈Mate60手機,聯手中芯造出7奈米麒麟9000s+5G 晶片。(回應:2018年美中貿易戰/科技戰、2022俄烏戰爭,美帝皆小敗。)
華為晶片突圍成功,荷蘭光刻機巨頭妥協,宣佈繼續交貨DUV設備
2023-09-03 08:46:39
阿楨
首批054B護衛艦下水,5大亮點引人注目,綜合性能已超過美國 2023-08-30

首先是排水量。054B長148米寬18米,排水量5500到6000噸。其次是升級雷達“雙面盾”為先進的S波段雙面相控陣雷達+綜合射頻系統X波段雷達。第三是採用了柴燃動力系統(燃氣輪機和全電推進?),有更好的靜音性。第四是擴大了機庫可以容納直-20。最後是配備全新的100毫米炮。相比之下,美國FFG(X)星座級護衛艦在匿蹤技術上有些滯後,排水量雖較大(6-7000噸),但垂發數量32仿054B。以小見大,美國幾乎所有艦船都面臨著類似的局面:經費、技術等問題。

美公佈全球護衛艦排名,前三名噸位超7000噸,4K噸只算輕型 2020/08/23

第10名是南亞的P-17A,艦長149米,寬17.8米,達6700噸,裝備依舊是萬國貨,8枚布拉莫斯反艦飛彈,以色列EL/M-2248 MF-STAR有源相控陣雷達和32單元的巴拉克8防空飛彈垂直發射系統。
第9名為挪威南森級,5300噸。
第8名是西班牙巴贊級,6300噸,裝備美制SPY-1D宙斯盾,被選為澳大利亞霍巴特級的設計原型。
第7名丹麥SF-3500 AAW,6600噸,武器系統和雷達感知能力很落後。
第6名荷蘭七省級,6000噸,裝備32枚標準-2 Block Ⅲ型防空飛彈。
第5名法國阿基坦級,6000噸,實際就是FREMM歐洲多功能護衛艦的法國版。
第4名義大利貝爾加米尼級,也是FREMM的義大利版。
第3名日本海自30FFM,5500噸,4面小盾。
第2名德國F125,7100噸,單艘5.5億歐元,和055差不多,4面TRS-4D/NR有源相控陣雷達,武器為8枚RGM-84「魚叉」反艦飛彈, 2套RAM-HAS「海拉姆」近防系統, 2門27毫米MLG輕型機關炮和5門12.7毫米遙控炮塔,作戰能力甚至不如054A。
第1名美軍FFG, FREMM的美國放大版,長度為150米,艦寬19.5,7600噸。
  相關新聞
全球護衛艦建造速度對比,054B最快,集成度高體現國家工業能力
國際概略分法:
1000噸以下 - 巡邏艇(Patrol Boat)、獵潛艇(Submarine Chaser)、魚雷艇(Motor Torpedo Boat)、炮艇(Gunboat)
1000-2000噸 - 巡邏艦、護衛艦(Corvette)
2000-4000噸 - 巡防艦(Frigate)
4000噸以上 - 驅逐艦(Destroyer)

我軍仿製裝備開始「下架」:054B未出現382、366兩型雷達 2023-09-04

382型雷達“頂板”有一對背靠背平板縫隙陣天線,分別工作在S波段(波長7-15釐米)和C波段(波長3.75-7.5釐米)。S波段天線對戰機和飛彈的作用距離分別達到230公里和50公里,精度較高的C波段負責紅旗16防空飛彈的中繼制導。
2023-09-06 07:03:13
阿楨
054B之所以「下架」382和366這兩型雷達,一是有些落後了;另一這兩型雷達很可能已經被美國破解,雖然382和366相比仿製原型已經有了很大改進。
054B仿照052D到052DL的演變模式,加長了飛行甲板,搭載直20反潛版、偵察版、預警版,如果直18的X波段相控陣預警雷達能移植到直20上面,不僅可以取代366型雷達的所有功能,可靠性、精度、抗幹擾性能還可全面提升。

烏克蘭把中華神盾艦雷達原型賣給美國,但我們已淘汰有了更好雷達

國產052D艦鐘形雷達罩裡的“音樂台”366超視距雷達
2020-12-28,烏證實已經將Mineral-ME超視距雷達出售給美國。Mineral-ME,包括Mineral-ME1有源探測雷達探測距離可達250公里,Mineral-ME2無源探測雷達(超過400公里)和Mineral-ME3資料鏈系統。Minera-ME憑藉大氣波導效應,能超越地平線探測目標。
俄也認Mineral-ME為明日黃花,新一代水面艦艇已經放棄。至於國產366雷達比Mineral-ME也有大量改進,例如366雷達可以同時進行主動探測和無源定位。國產新一代微波超視距雷達LD-JXC100已經研製成功,不但可以進行海上超視距目標探測與指示,還具備較強對低空、掠海目標探測能力。LD-JXC100採用了X波段有源相控陣天線,可以單獨作為一部雷達,還可以集成到艦載綜合射頻系統裡面。055型驅逐艦沒有裝備366雷達,因此推測這個功能應該集成到艦載綜合射頻系統X波段雷達裡面。

高CP值晾衣架雷達 054A艦不採用 2019-05-13

517「晾衣架」是一種米波雷達,雖然對目標的探測精度不如微波雷達,但因在惡劣氣象條件下仍具有很強的穿透性和探測能力,再加上簡單、實用、便宜,性價比極高,但也有一些艦艇上並未使用該型雷達。例如:056型護衛艦採用361型雷達。054型護衛艦用360型E/F頻2D對空/平面搜索雷達作為對海對空警戒雷達並兼顧紅旗7和鷹擊83飛彈的目標指示。054A則是用382型三座標雷達(頂板雷達的大陸國產版)來執行對空警戒任務,用366型超視距雷達來執行對海警戒任務,同時給艦載飛彈武器系統提供目標指示。

新艦052DL“晾衣架”變“蒼蠅拍” 2020-07-15

052DL新裝備的雷達外形,與2016年珠海航展示的JY27A-VHF三座標米波主動相位陣列雷達相似,外貿型探測距離達450公里,自用則達600公里以上。052C/D的“晾衣架”2D米波雷達雷達只能發現匿蹤戰機,卻無法為飛彈提供精確導引。而052DL新裝備的“蒼蠅拍”不但能鎖定匿蹤戰機,還能引導防空飛彈對其進行攻擊,且比舊雷達更省電。
2023-09-06 07:10:43
阿楨
中國旋轉爆震發動機飛行試驗圓滿成功 2023-09-27
近日,由中國推重比公司自主研製FB-1爆震發動機,試驗任務取得圓滿成功,力爭在全球率先實現爆震推進技術工程化應用。
其最大推力可達1000N,約為先前設計的H1—M型發動機的10倍。其使用的燃料還是非常便宜的煤油。
爆震發動機是基於爆震燃燒原理的新型動力裝置,利用脈衝/連續旋轉爆震波產生的高溫、高壓燃氣來產生推力的新概念發動機,爆震發動機通常又分為脈衝爆震發動機、旋轉爆震發動機和斜爆震發動機。

脈衝爆震發動機是一種利用脈衝式爆震波產生週期性衝量的非定常推進系統。當脈衝爆震發動機工作頻率在100Hz以上時,可近似認為工作過程是連續的,這種組合發動機的推力、耗油率和推重比都比帶加力燃燒室的渦扇發動機改善一倍。具有以下潛在優點:熱迴圈效率高、結構簡單、品質輕、推重比大、比沖大、單位燃料消耗率低、工作範圍寬等。可以成為獨立的發動機使用,也可以與其他發動機組合使用。能在亞音速條件下使用,也能在高超音速條件下使用。
如採用連續旋轉爆震燃燒室替代主燃燒室的就是旋轉爆震發動機,脈衝爆震發動機每次起爆都需要點火,旋轉爆震發動機只需要一次起爆即可連續運行。相比脈衝爆震發動機,旋轉爆震發動機的重量更輕,使用燃料更少,卻能產生更大的推力,推重比可達20。
這比現在第4代渦扇15這樣的發動機在推動比方面提升整整一倍,意味著領先2-3代以上。從原理上講,脈衝爆震發動機和連續旋圍爆震發動機都適應5-6倍音速的飛行器使用,如果用於高超音速巡航導彈時,其射程甚至能比彈道導彈提升4倍左右。
由於旋轉爆震發動機的多種優勢,比如可以做得個很小,不但能用於高超音速導彈發動機使用,能在更廉價的無人機、靶機、靶彈當成動力,還可以成為高超聲速隱身偵察機,空間作戰平臺的組合變軌發動機。如果技術進一步成熟,這種發動機還能成為太空梭、空天轟炸機等大型平臺組合發動機的一部分。
2023-10-05 07:51:31
阿楨
“玲龍一號”小堆鋼製安全殼2023-11-03吊裝就位
ACP100 “玲龍一號”2021年7月在海南開工建設,是全球首個陸上商用多用途模塊式小型壓水堆,是繼“華龍一號”之後國核電自主創新的又一重大成果。項目建成投運後,預計年發電量達10億度,可滿足52.6萬戶家庭用電需求。
ACP1000與華龍一號同採非能動堆芯冷卻系統,極小概率的最糟多重外部事故下無外界干涉還可安全運轉14天為緊急事故處置爭取充分時間,為世界核能科技前列。全體機件在地平線以下,與以往高大聳立的核電站不同,灌注混凝土加固的周遭廣大土地本身就是圍阻體,更外層的土地也成為無限大的圍阻體。

中國下一艘航母「核動力」全靠它?專家分析:「玲龍一號」還差的遠2022-12-15 新頭殼
玲龍一號機組的輸出功率約為 125 兆瓦,換算成動力相當於 15、16 萬軸馬力,高於美國海軍「尼米茲級」核動力航母的 A4W 反應爐,後者輸出功率約為 100 兆瓦,換算即 14 萬軸馬力。僅看功率,玲龍一號已經可以作為核動力航母的動力。玲龍一號的體積也符合核動力航母使用,高約 15 公尺、直徑 10 公尺,可以放進大型船艦的動力艙中。另外,核能發電廠的反應堆是使用低濃縮鈾,濃度約 3-5%,約每3年就要更換一次燃料。而世界各國的核動力中,法國戴高樂航母20% 、俄羅斯北風之神45%,美國「尼米茲級」航母則用到 97.3% 相當於是核彈再處理的濃度。

陸突破關鍵技術 研製緊湊型加速器質譜儀 2023/11/08 中時
中核集團研製出中國首台緊湊型加速器質譜儀(AMS),其中,串列加速器長度僅為1米,大小為傳統串列加速器1/3;整套譜儀佔地面積約30平米,較傳統同性能的AMS裝置縮小2至3倍;可實現碳-14、鋁-26、碘-129、鈾-236等十餘種核素的高效與高靈敏分析,相關技術指標達到國際領先水準,可廣泛應用於大氣霧霾、海洋汙染、生物醫藥、天體物理等研究領域。
2023-11-08 20:04:13
阿楨
重大突破!殲-37垂直起降隱身戰機問世 從075艦到山東艦均可搭載

最近,國家智慧財產權局公佈成飛專利 “一種雙發串聯垂直起降飛機”,有可能是第二款隱身艦載機殲-37。是在美英俄等的垂直起降基礎上,結合中國自身的技術特點和戰略需求,獨創的。主要特點有以下幾點:
採用了雙發串聯的動力系統,前部負責提供升力,後部推力,可以避免了單發的死重問題,提高了飛機的載荷和續航能力。
採用了一種獨特的分流式升力系統,即將巨大的噴氣分成兩股,導向左右兩側。這樣就形成了三個向下的向量噴管,分別位於機身前部和後部的左右兩側。既保證了飛機的平衡性和穩定性,又增加了飛機的操控性和機動性,可以實現更加靈活的垂直起降和過渡飛行。
後發動機採用了三軸承轉向噴管可以在垂直起降和水準飛行之間快速切換,提高了飛機的反應速度和機動性能,也有利於提高飛機的隱身性能,減少雷達反射面積。
殲-37可在多種航空母艦和兩栖攻擊艦上使用,不僅可以在遼寧艦和山東艦等常規航空母艦上起降,還可以在075型兩栖攻擊艦等平臺上起降,甚至可以在簡易機場和公路上起降,大大擴展了中國海軍的作戰範圍和空間。將使中國海軍在海上作戰方面擁有更多的自由和主動,提高中國海軍的戰略機動性和反應速度。
2023-11-30 07:26:17
阿楨
大陸渦扇13引擎生產線就緒 可成為殲31心臟 2021/02/10 中時

大陸媒體報導,中國大陸已經完成了「第三代中口徑航空發動機」生產線的建設,這型發動機將可成為梟龍戰機JF-17,和中型5代戰機殲-31的動力來源。
防衛世界(Defense World)報導,這項消息來自《每日經濟新聞》(National Business Daily ),它援引中國航空工業集團(AVIC)旗下航空動力部門的聲明,表示中口徑引擎的生產線,已通過了驗收工作。
大陸軍事觀察家推測,報導中說的引擎是代號「泰山」的渦扇13型(WS-13),據大陸百度百科的資料,渦扇13引擎總長4.14 公尺、最大外直徑1.02公尺,單具重量1135公斤,最大推力86.37千牛頓(kN),也就是19,416.74 磅力(lb)、8,807公斤力(kgf)
做個比對,通用動力F404的最大推力78.7千牛頓,F414的最大推力是97.9千牛頓,勞斯萊斯EJ2000最大推力90千牛頓,賽峰M88最大推力75千牛頓,克里莫夫RD93最大推力81.3 千牛頓。
渦扇13可能將應用在大陸與-巴基斯坦合作的JF-17戰鬥機(大陸稱為FC-1梟龍)和殲-31匿蹤戰鬥機身上,其中又以FC-31較受矚目,因為一直有傳言認為,FC-31將會是大陸下一代航空母艦的艦載戰鬥機,因為它在尺寸上較殲20更為合適。
2024-01-18 01:43:59
阿楨
港媒公佈殲35戰機參數 最大起飛重量超越F22和F35 2024/03/04 中時

香港《文匯網》在連續曝光遼寧艦中期大修與改造的圖片與新聞後,又公布了據來自中航殲-35隱形艦載機性能參數。正面的雷達反射截面積(RCS)大約是0.01平方米,而參考基準是0.1平方米,敵方雷達探測距離下了50%左右。
殲-35的最大起飛重量為35噸,WS-19渦扇發動機,加力推力超過12噸。殲-15重型艦載機只有33噸。美國F-35C約32噸,屬F/A-18E/F為30噸。殲-35最大載彈量將有8噸,作戰半徑為1350公里,已達甚超過F/A-18E/F和F-35C的水準。殲-35最大速度2.2馬赫,不但超F-35C與超級大黃蜂的1.8馬赫,還超殲-15的2.17馬赫。
不過,分析人士認為,殲-35受體型所限,只有機腹設計了大型彈艙,因此在隱形模式下能夠攜帶的武器並不多。要發揮8噸的最大外掛能力,必然要依靠4-6個翼下掛點來攜帶副油箱、各種導彈或偵察吊艙等等。
除此之外,新戰機上配備的先進機載雷達及電子系統必不可少,曾經被提起的先進設備如主動式相控陣雷達、分布式光學孔徑系統、紅外成像制導裝置,都被媒體列為主要裝備,對空導彈仍以PL-15系列為主,可以對抗美國空軍所有的先進裝備與武器。
報導最後說,美媒曾形容殲-35是一架「雙發版的F-35」,但由於殲-35速度快、起飛重量大,其實還更像一架「隱形版的F-14D」,掛載多枚空對空導彈在編隊300公里攔擊線巡邏2個小時以上,或者為編隊提供1000公里以上的打擊距離。如果上述的各項指標能夠達到,那麼福建艦在搭載2個大隊殲-35的情況下,其作戰能力將達到甚至超越美國超級航母,這將是解放軍海軍遠洋作戰能力又一個飛躍。
2024-03-07 02:41:13
阿楨
陸航母遼寧號艦載機數量飆升!退將一看嚇壞:威脅太大 2024/03/07 中時

大陸首艘航母遼寧號在入塢改造1年多後,搶先福建號進行海試,並且攜帶殲-35隱形戰機出海測試。對此,退役少將栗正傑6日就表示,「目前據估計,遼寧號可以裝載到40架的殲-35,在這種狀況下,我們看到遼寧號華麗轉身,對於北約或是日本這些國家,威脅是相當大的」,引發討論。
栗正傑6日在中天節目《Cti Talk》中表示,「目前據估計,遼寧號可以裝載到40架的殲-35,這是什麼概念?遼寧號的數量徹底碾壓日本的出雲號,另外是英國的伊莉莎白女皇號,它所帶的飛機也是比改裝後的遼寧號少」,栗正傑接著說,「在這種狀況之下,一艘服役十年的遼寧號,經過改裝之後,他的艦載機帳面上的數量就很明顯的碾壓了日本出雲號和英國的伊莉莎白女皇號」。
栗正傑坦言,「因此在這種狀況下,我們看到遼寧號華麗轉身,對於北約或是日本這些國家,威脅是相當大的,緊接著下來,會做類似改裝的,應該就是山東號」,栗正傑最後也說,「福建號已經確定可以上殲-35戰機是沒有問題的,因此這次遼寧號破繭而出、橫空出世,華麗轉身,才是代表大陸解放軍海權的擴張,尤其是後續還有兩艘核子動力航母,已經開始動工了,這才是讓台灣跟美國最擔心的事」。
2024-03-08 02:09:11
是 (若未登入"個人新聞台帳號"則看不到回覆唷!)
* 請輸入識別碼:
請輸入圖片中算式的結果(可能為0)
(有*為必填)
TOP
詳全文
