中國槍榴彈

推薦 0 收藏 0 轉貼0 訂閱站台

國產多款軍警用時髦榴彈發射器2014.5.20亮相北京

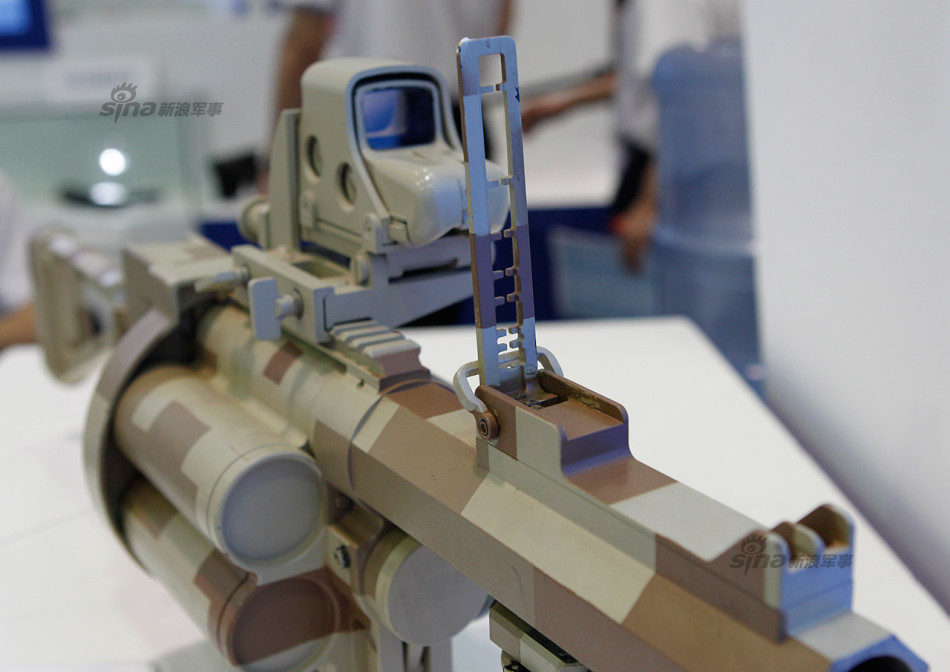

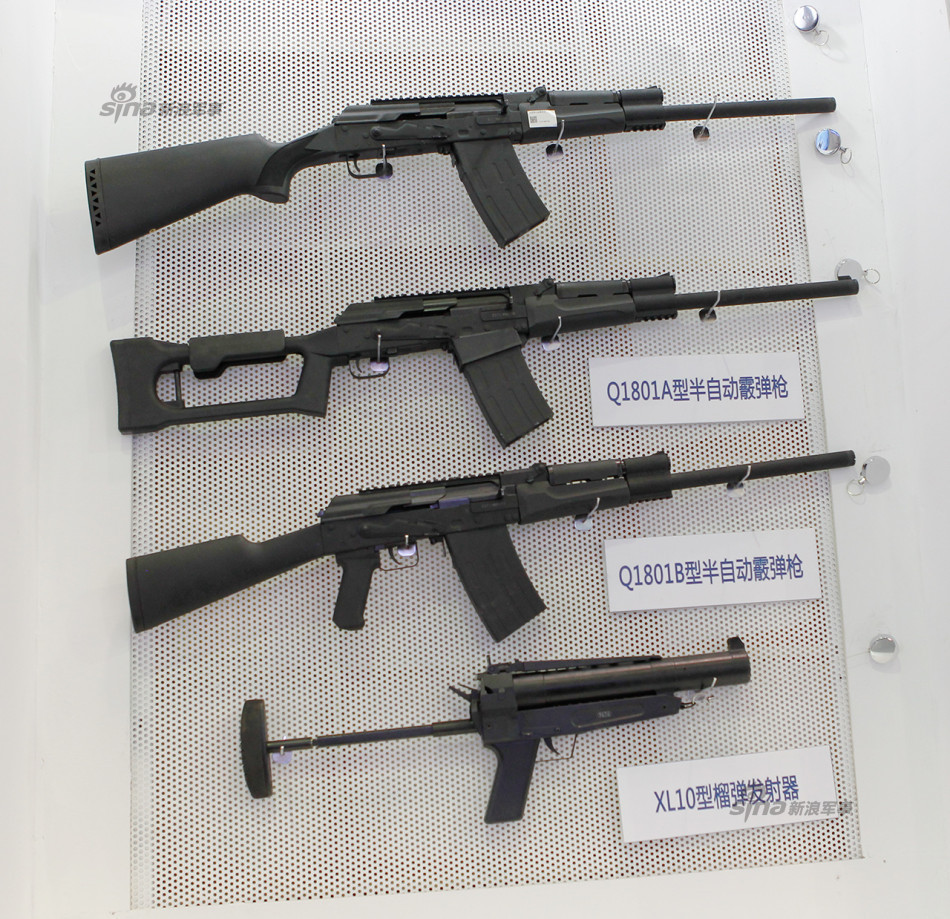

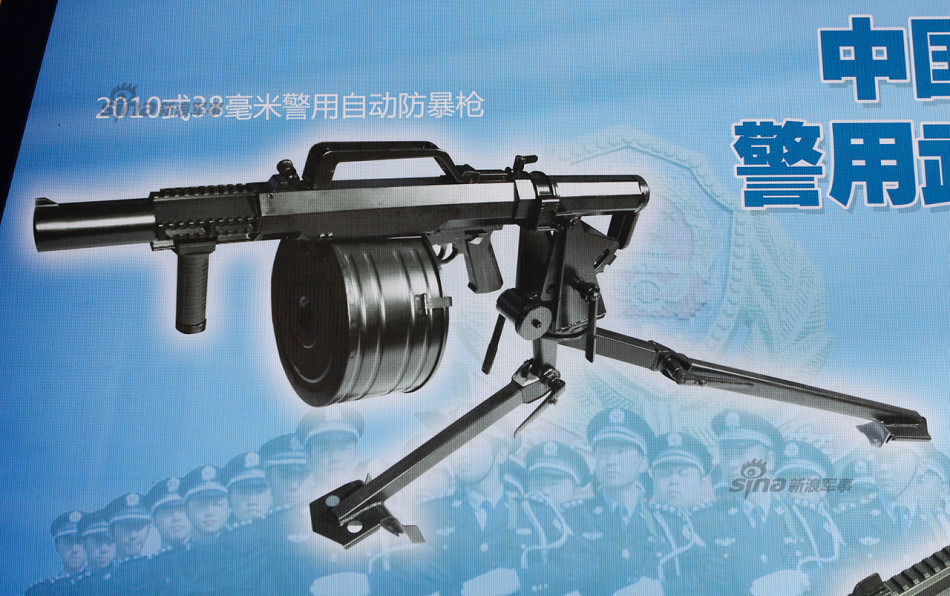

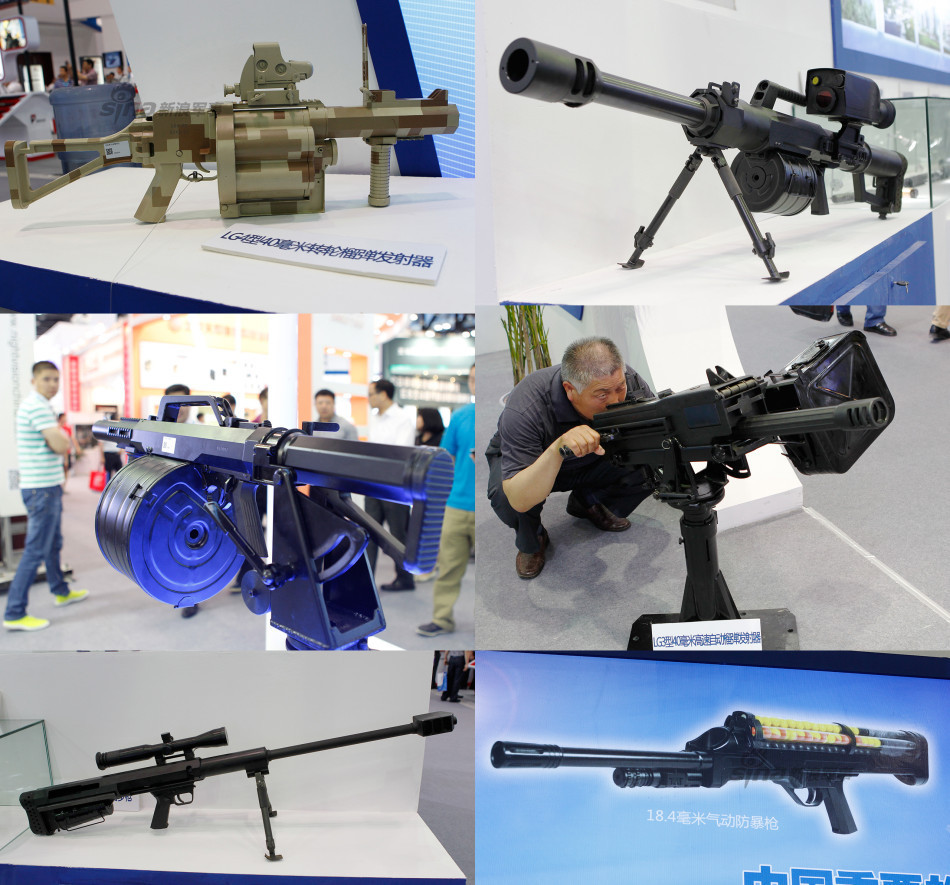

第七屆中國國際警用裝備博覽會於2014.5.20-23在北京國家會議中心舉行。在湖南兵器長城機器有限公司展臺上,十餘款造型時髦的軍警用榴彈發射器、半自動防暴槍以實物宣傳畫方式公開亮相,其中多種型號已列裝部隊。

俄媒稱解放軍QLZ-87榴彈發射器獲多國青睞

玻利維亞海軍陸戰隊手持的87式榴彈發射器

QLZ87式35毫米自動榴彈發射器

  據俄羅斯軍事工業綜合體網站2011年7月15日報道,中國于上世紀八十年代末開始著手研制新型自動榴彈發射器,也就是中國軍方現在大量裝備的QLZ-87或是用于出口的W87。而在研制工作啓動之初,決策者們便已明確了對這種武器的具體要求:輕便,機動性好,同時具有較高的殺傷力。基于這些特性,決定了QLZ-87的主要任務是通過密集的壓制火力,爲步兵提供直接支援。
  在開始有關新型自動榴彈發射器的設計論證之前,中國軍方已在使用仿制的前蘇聯AGS-17自動榴彈發射器方面積累了豐富經驗,非常了解這種武器的優缺點。中國軍方希望新研制的自動榴彈發射器更爲緊湊,射速更高,同時,其重量還應較輕,既可安裝在戰車或三腳架上,也可使用輕便的一體化兩腳架。到九十年代中期,首批自動榴彈發射器制造完畢並交付測試。才本世紀初開始,35毫米口徑的QLZ-87榴彈發射器開始批量裝備中國人民解放軍。
  QLZ87的自動設計方式采用的是類似于美制M16突擊步槍的氣吹式原理,而且其還具有調節功能,可通過調整導入的火藥燃氣量來實現對槍機能量的調節,以便在不同環境條件下賦予槍機不同的後坐能量,達到既能保證武器完成自動射擊循環槍機所需的足夠能量,又不至因槍機能量過剩而造成整個武器後坐力大、撞擊大,影響武器射擊精度和操作條件。此外,這種設計原理還可降低整個武器系統的重量,減小其尺寸。
  QLZ-87采用彈鼓供彈,配備6發和15發兩種彈鼓,其彈鼓位于發射器下方,這種布置有助于保障上方視野,便于射手觀察及瞄准,並且使整個武器的重心處于下方,便于保持穩定和攜行。
  當然,QLZ-87的最大特點在于其相對較輕的重量:輕型全重12千克,重型全重20千克,比美國Mk19 Mod3輕70%,比俄羅斯的AGS-17輕35%,所用彈藥也要輕30%左右。因此,相對同類武器而言,QLZ-87的主要優點便在于其機動性強。
  QLZ-87自動榴彈發射器配備有殺傷彈(DFS87-35)和破甲殺傷彈(DFJ87-35)兩種彈藥,采用高壓發射原理,這兩種彈的外形尺寸完全一致,彈重、內外彈道也保持一致,從而使兩種彈可用同一射表發射。其重量爲250克,初速爲190-200米/秒,最大射程達到1750米,殺傷半徑爲11米,破甲厚度大于80毫米。
  需要指出的是,雖然QLZ-87擁有非常高的射速、良好的機動性和易用性,但其結構卻並不是非常可靠,因此對該型武器的改進和完善工作至今仍在繼續。
  目前,QLZ-87自動榴彈發射器已開始大規模裝備中國人民解放軍,尤其是裝備那些部署在與臺灣省鄰近地區的部隊。除此之外,出口型的W87也引起了不少國外客戶的興趣,尤其是亞洲和拉丁美洲國家。
http://mil.news.sina.com.cn/2011-07-16/1025657209.html

中國QLB06式35毫米輕型榴彈發射器
06式基本戰技指標與87式相同。依然用DF87式35毫米系列榴彈。射程1750米,最佳射擊效果600米,標尺射程600米,光學描准鏡分劃800米,初速190米/秒。發射器重9.1公斤,半自動發射方式,彈鼓6發、15發,4發。06式發射器由身管-機匣組件、自動機組件、複進簧組件、二級緩沖器組件、發射機組件、槍尾組件、兩腳架及彈鼓、光學瞄准鏡等組成。特點:重量輕。采用槍機旋轉式閉鎖結構,便于機匣采用輕質材料。去掉87式槍管散熱片,同時發射器大量使用了鋁合金。攜行方便。采用正置小握把、折疊機柄及下裝式彈鼓,兩側平滑。多種減後坐措施。除二級緩沖器組件外,槍托尾墊采用了高效彈性體材料等。供彈具通用。其中4發直裝式彈鼓可以直接從彈鼓進彈口部裝填。注重人機工效。加裝了彈性肩墊和帖腮板等。多重保險。一道設計在擊發機上,由于擊針通過位于槍機框尾部的擊針定位,所以當槍機未完全閉鎖時,擊針突出量不足不能擊發,起到保險作用。另一道位于發射機前部,當槍機框未複進到位時,擊錘被不閉鎖保險杆鎖住而不能擊發。瞄具方便可調、結構簡單、易分解。06式的研制,增加了步兵分隊的面殺傷火力密度、擴大了殺傷範圍和打擊輕型裝甲的能力,提高了步兵班組的獨立作戰能力。
  回複
    不錯,工藝有巨大進步。頂
  彈鼓裝彈量太少了,只有四發榴彈!最好配備副射手,采用彈鏈式供彈!
  看也不仔細看,有16發彈鼓。太多了,操作手就背不動了,也就不能叫輕便式了。
  三種彈鼓,標配6發,直裝4發,還可配16發。彈鏈爲04式。
  35MM沒有榴彈的效果,一般37MM的砲彈才有榴彈的威力
  這是什麽sb理論?????
http://club.china.com/data/thread/1013/2738/07/89/1_1.html

中國推出新式外貿LG3型40毫米榴彈發射器(組圖)

新華網消息,據《簡氏防務周刊》網站08年5月2日報道 中國北方工業公司研制出新式40毫米自動榴彈發射器,並正在全球軍火市場出售。
  人民解放軍傳統上裝備的是各種類型的本國造35毫米榴彈發射器,包括QLZ87榴彈發射器(配有6發或15發的彈夾)和可以安裝在突擊步槍槍管下的LG1增程榴彈發射器。
  後坐力操作是這種LG3 40mm自動榴彈發射器的特色。中國北方工業公司已經宣布它的有效射程超過2200米。這具自動榴彈發射器配有槍口制退器,它的左右兩側都可以用30發容量的盒裝彈藥夾供彈。另外,它的開火模式是自動的,循環射速在每分鍾340到400發彈藥之間。生産商還稱此發射器槍管壽命爲6000發彈藥。(付志偉)
  LG3型40毫米自動榴彈發射器武器系統有如下優點:
  重量輕 國外現役40毫米口徑的自動榴彈發射器普遍偏重,如美國MK19-3型重63.7千克,新加坡ST 40-AGL型爲52千克,南非AGL型爲50千克。而LC3型40毫米自動榴彈發射器重量僅爲39千克,提高了機動性。結構緊湊 LG3型40毫米自動榴彈發射器的外形尺寸僅爲1030毫米X229毫米X195毫米(長X寬X高)。在現役同口徑的自動榴彈發射器中可以說是最緊湊的。如美國的MK19-3型長度爲1095毫米,寬340毫米,南非AGL型長度爲844毫米,寬度爲281毫米,高度爲267毫米。射擊精度高 使用LG3型40毫米自動榴彈發射器,在2200米距離上連發射擊一組10發榴彈,散布範圍一般在9米x50米內,最小散布範圍僅爲4米X20米。
  可左右供彈 LG3型40毫米自動榴彈發射器的雙向供彈滿足了機動平臺對發射器供彈方向可變換的要求。
  首發裝填方便 LG3采用了柔性裝填機構,一是采用了動滑輪機構,裝填力減小了將近50%。二是適應性強,傳力件爲柔性鋼絲繩,首發裝填不受射擊角度的限制。三是機匣上沒有剛性手柄的運動長槽,有利于全槍的密封防塵。四是容易實現電動裝填。
  勤務性能好 由于采用了模塊化設計,LG3的使用維護相當方便,全槍分解、結合快捷。通用性強 LG3具有較強的通用性。首先,該發射器既可發射自行研制的系列彈種,又可發射北約制式40x53毫米SR系列榴彈。其次,瞄准具的接口爲北約通用的皮卡汀尼導軌,既可安裝自行研制的白光瞄准鏡,又可安裝國外的紅外夜視瞄具或其它瞄准鏡。射界範圍大,調整快捷省力 LG3型的射界範圍大,其高低射界達-10°-42°,方向射界爲左右各180°。
  動作安全可靠 LG3采用自由槍機式自動原理,結構簡單,動作可靠。設置了扳機保險和閉鎖保險,保險機構齊全。另外,發射器沒有外露運動件,操作使用安全。
  配用彈藥 LG3配用的彈藥主要有新研制的殺傷彈、破甲殺傷彈、訓練彈。這些彈種均采用高低壓發射原理,實現了高初速、低膛壓。爲達到通用的目的,其口徑、外形尺寸、彈丸初速、彈丸重量、質心位置等參數均與美40x53毫米SR系列榴彈基本一致。上述彈種在保證通用性的前提下,既充分利用了國內的成熟技術,又在結構上進行了大膽創新,其主要性能指標與美40x53毫米SR系列榴彈相比有了較大幅度提高。如破甲殺傷彈殺傷半徑爲6米,破甲深度達76毫米,而美M430破甲殺傷彈殺傷半徑爲5米,破甲深度僅爲51毫米。
  LG3型40毫米自動榴彈發射器是我軍的新型班組支援武器
  班組支援武器起源于自動榴彈發射器。早在朝鮮戰爭期間,在美國陸軍主持下的“朝鮮戰爭步兵武器使用研究”課題中,研究人員就根據戰場上手榴彈、槍榴彈和輕型迫擊炮的使用情況提出,步兵迫切需要一種能與手榴彈威力相當的戰鬥武器,發射距離在手榴彈最大投擲距離(30~40米)與60毫米迫擊炮平均射程(300~400米)之間,射擊精度應優于槍榴彈,以填補手榴彈和迫擊炮之間的火力空白。美軍的M79榴彈發射器就是基于這種理論研制成功的一種面殺傷武器,也是第一種以發射旋轉穩定榴彈聞名于世的制式武器,從此,拉開了這種“似槍非槍、似炮非炮”的步兵邊緣武器裝備的序幕。
  越南戰爭中,配備多種彈藥的M79廣泛裝備于步兵分隊,成爲步兵分隊作戰的“多面手”,增強了分隊的火力和獨立作戰能力。其中高爆殺傷彈提供了400米內的殺傷壓制火力,榴霰彈爲叢林作戰提供了近距離突擊和快速反應能力,殺傷破甲兩用彈提供了對付輕型裝甲車輛和簡易土木工事的能力,而信號和發煙等特種彈藥提供了直接有效的特種保障能力。因此這種榴彈發射器被越戰中的美軍士兵譽爲步兵班中的“火炮”。
  機槍和自動榴彈發射器是現代步兵班組支援武器的主力。一挺架設良好的重機槍可有效壓制1500米內的目標。現役的M2勃朗寧重機槍、俄羅斯的DShK等重機槍,憑借12.7毫米口徑彈藥的強大威力,不僅可以用來射殺射程內的步兵,對輕裝甲車輛和低空飛行的直升機同樣具有致命的殺傷力。勃朗寧M2HB機槍是世界上最著名的大口徑機槍之一,目前除美軍吉普車和步兵戰鬥車上裝備外,有50多個國家裝備,而且大多數西方國家都使用它作爲地面支援火力。美軍目前裝備使用的M249輕機槍能夠爲步兵班的作戰行動提供強大有效的火力支援,雖然其火力配置不如M60機槍強大,但M249有著和步兵班其他的武器一樣的機動性。
  機槍雖然是理想的火力支援武器,但依然有其先天的火力限制。榴彈發射器作爲火力支援武器雖然比機槍的發展曆史短,但正好彌補了機槍火力的不足。作爲第二次世界大戰後發展起來的一種大威力步兵武器,榴彈發射器實際上是步槍與手榴彈相結合的武器,是步槍與手榴彈的“兒子”。最初的榴彈發射是套在步槍口上的,用空包彈發射,每次只能發射一發。現在的榴彈發射器能連續發射,理論上每分鍾能發射600~700發榴彈。每發榴彈都像一顆小炮彈,威力大,射中目標後有的爆炸成許多小破片,大量殺傷人員,有的能穿透輕型裝甲,打擊敵方車輛。由于彈藥發射密集,能在2000米距離內有效壓制敵方火力點,協助己方進攻。美軍的“打擊者”40毫米自動榴彈發射器是世界上部署的第一種可以發射空爆彈藥的班組武器系統,具有較高的首發命中能力和可靠性。與以前的榴彈發射器相比,“打擊者”自動榴彈發射器的武器、瞄准具和火控系統精度顯著提高。實戰表明,現役的Mkl9-3型40毫米榴彈發射器可爲步兵分隊直接提供火力支援,增大步兵面殺傷火力密度,提高步兵反裝甲作戰能力和對付多種目標作戰能力。它既可小組攜行使用,又可車載或機載,點、面殺傷結合,曲射、直射兼顧,是一種可大大提高步兵分隊戰鬥力的輕武器。在1991年的海灣戰爭中,美軍第24步兵師做過一次調查:在其俘虜的480個伊拉克傷兵中,約有一半是被40毫米Mkl9-3榴彈破片擊傷的,榴彈發射器的作用由此更加引人注意
  我軍臺海前線部隊全面列裝QLZ87式榴彈發射器
  目前我軍裝備的現有步兵支援武器有67-2式7.62毫米重機槍、89式12.7毫米重機槍、87式35毫米自動榴彈發射器等。這些步兵支援武器在射擊精度和威力等方面較之以往的武器都有較大提高,但無論是和國外理想班組支援武器比較,還是從適應未來軍事鬥爭的需要來看都還有一定的差距,表現在:火力打擊距離近,遠距離飽和壓制能力不足;反裝甲和攻堅作戰能力較弱;實戰條件下命中率低,缺乏遠距離精確打擊能力;全天候持續作戰能力不足;機動能力、防護能力較差;武器系統整體作戰效能不高等。
  我國的67式7.62毫米機槍是步兵分隊的重要自動武器,以重機槍爲主,兼作輕機槍使用,也可對空射擊。作重機槍使用時,槍身安裝在三腳架上,可殲滅1000米以內的集團目標和單個有生目標,壓制敵方火力點,用以支援步兵分隊作戰;作輕機槍使用時,利用槍身上的兩腳架,可殲滅800米以內的有生目標;高射時,槍身安裝在三腳架後架杆上,借助高射瞄准裝置,可射擊500米以內低空飛行的敵機和傘兵。它與81式7.62毫米槍族配套使用,列裝我軍摩步營的機槍連,戰時根據需求,可加強摩步營支援的作戰。我軍的89式12.7毫米大口徑重機槍,目前主要列裝到我軍步兵營級單位機槍連。該型大口徑機槍以平射爲主,用以在1200米的距離上殺傷敵集群目標,壓制輕型武器火力點,毀傷輕型裝甲目標;必要時,它還可實施高射,對武裝直升機等低空目標進行射擊。該槍全槍重26.5千克,比美軍M2大口徑機槍輕11.5千克,比前蘇聯HCB12.7毫米機槍輕36%,是目前國內外同類口徑武器中最輕的一種。
  在我軍偵察兵部隊,它還做爲車載武器使用,安裝在輕型輪式突擊車上,便于快速機動作戰。88式5.8毫米通用機槍是我國新研制成功的一款新型機槍,1988年開始研制,1999年7月設計定型。它是我軍95式5.8毫米系列槍族中的一員,是我軍步兵連隊的主要武器之一,目前正在分批列裝部隊,將逐步代替67-2式7.62毫米重機槍。88式5.8毫米通用機槍的主要戰術任務是殲滅1000米暴露的敵步兵,壓制敵火力點,必要時,也可對低空飛行的敵機、直升機和傘兵進行射擊。我軍一個步兵連隊,如果95式5.8毫米班用輕機槍(負責有效射程600米內的火力壓制),加上88式5.8毫米通用機槍(負責有效射程1000米以內的火力壓制),另外在戰時,還可以得到營屬機槍連85式或89式12.7毫米大口徑重機槍的火力支援(有效射程爲1500米),將構成我軍步兵分隊近、中、遠三層火力打擊能力,中國步兵分隊的機槍火力將相當猛烈。
  自動榴彈發射器是世界各國步兵連隊開始大量列裝的一種連屬支援重火器,它主要用于填補步兵連隊槍榴彈與輕型迫擊炮之間的火力空白,使步兵連隊的面殺傷和反裝甲能力大大加強,它已經過越南戰爭、阿富汗戰爭、海灣戰爭和伊拉克戰爭的實戰檢驗,世界各國軍界對它都十分重視。中國在抗美援越戰鬥中首次接觸了美國的各種榴彈發射器,中國軍方對此很感興趣,首先仿制了美國M79榴彈發射器。1980年代初,仿蘇30毫米自動榴彈發射器通過部級鑒定,該武器主要用于殺傷1500米內的有生目標,也可用于摧毀這一距離上的各種火力點、無裝甲防護目標。
  1987年,我國研制完成了W87式35毫米自動榴彈發射器,它是一種輕重兩用型班組支援壓制武器,可用于殺傷1500米距離內的有生目標、摧毀600米內的步兵戰車、裝甲運兵車和輕型裝甲目標及各種火力點。作爲輕型武器使用時,可組成兩人戰鬥小組,用武器自帶的兩腳架進行抵肩射擊;作爲重型支援武器時,可組成三人以上戰鬥小組,將發射器安裝在三腳架上射擊。我國研制的QLZ87自動榴彈發射器是提高步兵分隊面殺傷密度、增大火力壓制地帶的一種火力支援武器系統,發射器有輕型和重型兩種,輕型主要用于在600米直射距離內的單兵射擊,重型則由輕型加三腳架組成,但也只需單兵進行操作。可對付600米內輕型裝甲目標,或1200米內的集團有生目標。QLZ87輕型全重12千克,重型全重20千克,比美國Mkl9 Mod3輕70%,比俄羅斯的AGS一17輕35%,所用彈藥也輕30%左右,因此相對同類武器而言,QLZ87式機動性更強。目前我軍各部隊已批量列裝QLZ87自動榴彈發射器,特別是地處臺海前線的我軍第31集團軍所屬的各步兵分隊,己在2002~2003年間全面列裝了QLZ87式35毫米自動榴彈發射器,並通過嚴格刻苦的訓練,早已形成戰鬥力。
http://mil.news.sina.com.cn/p/2008-05-05/0738498455.html

霹靂驚雷:解放軍自動榴彈發射器研制揭秘


M79式榴彈發射器

M79分解圖

M79彈藥

前蘇聯的AGS-17式榴彈發射器

    1962年,美國M79式40毫米榴彈發射器在越南亮相,并以其獨特的性能引起世人注目。70年代中期,中國便開始醞釀研制榴彈發射器,然而直到20多年后,QLZ87式35毫米自動榴彈發射器才正式裝備駐港部隊。這期間中國研究人員的成果是什么呢?
    仿美:惟妙惟肖
    70年代末,中國研究人員開始了仿美M79式榴彈發射器武器系統的研制,1980年完成設計定型試驗,并通過部級鑒定。它由發射器、FM406式殺傷彈、FM433式殺傷/破甲兩用彈組成。口徑為40毫米,全長730毫米,全重2.7千克,初速73米/秒,有效射程350米,最大射程400米,發射FM433殺/破兩用彈的直射距離為80米。FM406榴彈彈長102毫米,重223克,殺傷半徑為10米。FM433彈長98毫米,重229克,破甲威力為75毫米。外形和結構上與美國的M79式榴彈發射器基本相同。
    該發射器采用單發射擊方式,由發射管、框架式表尺、護木、連接體、發射機構、閉鎖閂和肩托等組成。發射管的外側前端有准星,尾部裝有退殼挺,由連接體與護木連接,平時有閉鎖閂與槍托部件固定,裝彈時打開閉鎖閂,將發射管向下折開,從后膛裝彈。它完全保留了M79式的優點,具有結構簡單,人機工效好等特點。在國家靶場進行對比試驗的結果顯示,其總體性能基本接近美國M79式榴彈發射器。
    榴彈采用高低壓發射原理,發射藥在高壓室內燃燒,燃氣經噴孔進入低壓室(彈膛),即為發射藥的燃燒提供了穩定的高壓環境,提高了燃燒穩定性和燃燒速度,又大幅度降低了膛內壓力,從而提高了發射藥能量的利用率,有效地減輕了發射管與發射器的重量。
    M79彈藥
    盡管這一武器系統的總體性能比較好,但因這一武器系統的研制過程比較匆忙,在試驗中發現發射管的使用壽命偏低,發射近700發彈后,初速的下降率過大,退殼機構的強度也稍嫌不足,引信的抗震性能偏低。雖然它沒有正式裝備部隊,但是經過仿制過程的努力,中國的研究人員對榴彈的殺傷威力等有了感性的認識,開始下決心研制自己的榴彈發射器,對以后的工作極有啟發性。
    仿蘇:殺傷不破甲
    仿蘇30毫米自動榴彈發射器的研制工作几乎與仿美M79式榴彈發射器同期展開,80年代初通過部級鑒定,基本性能與蘇聯的AGS-17式榴彈發射器大體相當。
    該武器系統由發射器、殺傷彈和瞄准鏡組成,發射器由發射管、自動機、機匣與機匣蓋、發射機構、供彈具和三腳架等部件組成。自動方式為自由槍機式,復進和后坐為曲線導軌式,采用強力雙復進簧加活塞式氣體緩沖裝置相結合的結構,能夠取得比較平穩的循環運動。發射方式為前沖擊發,在很大程度上減緩了自動機復進到位時武器的反跳,不僅提高了發射器的射擊穩定性,而且也提高了發射器的壽命。發射管外有散熱槽。采用鏈式供彈,供彈具是彈鏈和彈鼓,彈鼓容量29發。
    該武器主要用于殺傷1500米內的有生目標,也可用于摧毀這一距離上的各種火力點、無裝甲防護目標。但是它只是一種單一的殺傷武器,無法完成摧毀輕型裝甲目標的戰朮使命,從戰場的需要出發,它最終被封入檔案。
    仿蘇30毫米自動榴彈發射器塵埃落定后,中國研究人員發現小口徑榴彈在破甲等方面的缺陷,為研制中國自己的榴彈發射器在選擇口徑方面提供了借鑒。同時通過仿制,掌握了研制榴彈發射器的關鍵技朮,鍛煉了研究隊伍,加速了中國在該領域的發展進程。
    針對國外市場設計的W87式35毫米自動榴彈發射器從設計的角度來講應該是很成功的。國外一些權威性武器雜志和年鑒,包括《簡氏步兵武器年鑒》,都曾對這一武器系統進行過較為詳細的報道和介紹,認為它具有結構簡單、操作方便、威力大、系統配置比較合理等優點,有的甚至認為其總體性能優于蘇聯的AGS-17式30毫米自動榴彈發射器。只是由于彈藥與國外的不匹配,所以至今沒有批量生產的消息,今后會不會生產也在未知之中。 。(楨:已裝備部隊)
    W87于1987年完成研制,是一種輕重兩用型班組支援壓制武器。可用于殺傷1500米距離內的有生目標、摧毀600米內的步兵戰車、裝甲運兵車和輕型裝甲目標及各種火力點。作為輕型武器使用時,可組成兩人戰斗小組,用武器自帶的兩腳架進行抵肩射擊﹔作為重型支援武器時,可組成三人以上戰斗小組,將發射器安裝在三腳架上射擊。武器系統全重20千克,發射器重12千克,三腳架重8千克,可發射35×63毫米RL榴彈,榴彈初速170米/秒,理論射速400發/分,最大射程1500米。
    該武器系統采用半自由槍機式自動原理,由彈匣或彈鼓供彈,可實施半自動或全自動射擊。由發射器、殺傷彈和殺/破兩用彈、光學瞄准鏡、供彈具和三腳架等組成。發射器由發射管、自動機、機匣、擊發機、肩托、機械瞄准具和兩腳架等組成。發射管口部裝有防跳和制退的膛口制退器,折疊式兩腳架安裝在發射管與機匣結合部下方。機械瞄准具安裝在機匣的左側,用于800米以內的直瞄射擊。為了便于快速攜行,發射器方形機匣的前上言裝有提把。方形機匣上下開口,上方裝彈鼓供彈,下方為拋殼口,內有高效緩沖器,用以減小活動部件對機匣的撞擊。擊發機構內還專門設計了一個便于射擊操作和提高射擊穩定性的小握把。肩托是直線型,設有緩沖器,使這一發射器具有較好的人機工效。發射器上有光學瞄准鏡架座,可安裝各種光學瞄准鏡。三腳架上有高低調整機構和微調機構,高低和方向鎖定機構。供彈具有6發、9發彈匣和12發彈鼓,可根據需要選用
http://www.people.com.cn/BIG5/junshi/192/8171/9962/20021209/884022.html

中國新型LG2槍挂式榴彈發射器性能解析(組圖)

中国新型LG2枪挂式榴弹发射器性能解析(组图)
图文:在M16步枪上安装LG2发射器
图文:LG2配用的破甲杀伤榴弹和杀伤榴弹
LG2配用的破甲杀伤榴弹(左)和杀伤榴弹(右)
LG系列。其中的LGl型35毫米槍挂式榴彈發射器和LG3型40毫米自動榴彈發射器已爲大家所熟知(詳見《兵器知識》2006年第3、4期)。本文介紹的LG2型40毫米槍挂式榴彈發射器是爲同時滿足國內外需求研制的,設計了LG2一I和LG2—II兩種型號。前者主要下挂于美國M16 5.56毫米系列步槍上.後者配裝于中國97式5.56毫米自動步槍上。
  結構詳析
  LG2的最大特點是采用發射管側翻式後膛裝彈.具有閉氣性好、膛壓低、彈膛不受高壓燃氣直接作用.基本無燒蝕現象.後坐力小,射擊精度高,結構簡單緊湊,安全可靠,人機工程性好等特點,而蘇聯的GP一30式40毫米槍挂式榴彈發射器由于采用前裝填式,需在彈帶上開槽,閉氣性不好.後坐力較大.影響了射擊精度。而且高溫、高壓火藥燃氣直接作用于彈膛,對彈膛燒蝕嚴重,不僅縮短了武器壽命,維護保養也不便。
  LG2主要由身管部件、機匣部件、發射機部件、連接座部件、瞄具部件、保險柄、緩沖套等組成。
  身管部件是發射器的主要構件。設計師在設計時主要考慮了以下幾個方面:一是爲保證射手安全和發射器的正常使用及壽命,身管要有足夠的剛度、強度和硬度:二是爲不影響被挂武器的正常使用及壽命.整個發射器要輕。設計師采用了高強度鋁合金材料.並且對身管內外表面進行了陽極氧化處理。試驗結果表明,上述方法完全可行。但與此同時發現,發射器在射擊時身管會發熱,手感不好,于是又在身管外部套上木質護木,並安裝了護木壓套,以防止射擊時護木向前竄動。由于發射管爲側翻式,在身管底部安裝了鎖扣以防止身管旋轉,還在身管上安裝了阻彈銷防止榴彈滑脫。
  機匣部件機匣是連接身管、安裝連接座、擊針座及發射機部件的重要構件,也采用高強度鋁合金制成,進行了陽極氧化處理。機匣前上部與連接座相連.在其側面有一大缺口,通過連接座軸來安裝身管。機匣下部的方槽用來安裝發射機部件,由保險柄定位。其下部加工有一小缺口,與身管鎖扣相配合以防止身管旋轉。
  發射機部件采用聯動式擊發機構,用來完成射擊過程。
  連接座部件 是連接被挂武器的重要零件,LG2一I型與LG2一II型的連接座材料都采用高強度鋁合金制成,但結構不同。LG2一I型是通過定位銷、附件挂座與M16相連接,而LG2一Ⅱ型是通過其上部的圓孔和“T”型槽與97式相連接,並由解脫柄未定位。
  瞄具部件 一種新式快速機械瞄准具,由准星、分劃座、表尺座、帶肋板的瞄具座、表尺等零件組成.安裝在機匣的左側後部.可快速折疊以利攜行。表尺座可以在分劃座上轉動,供曲射或直射選擇。射程分劃爲50~400米。分劃距離爲50米。
  彈藥LG2配用的殺傷榴彈和破甲殺傷榴彈都是采用高低壓發射原理.它們的破壞效應不同。其中殺傷榴彈可以殺傷半徑爲10米的有生目標,破甲殺傷榴彈則既能破甲.又能以破片殺傷有生力量。我們以破甲殺傷榴彈爲例來看看其發射過程和殺傷效果。發射破甲殺傷榴彈後,擊針撞擊底火,引燃發射藥,産生高壓氣體.在壓力的作用下.推動彈丸向前運動,碰擊目標後.産生高速金屬射流擊穿角度爲60度、厚度爲40毫米的裝甲鋼板.並殺傷其內部乘員,同時彈體內的預制破片在主炸藥的作用下.向四周飛濺,殺傷半徑爲5米的區域內的有生目標。性能特點
  結構簡單、緊湊、體積小LG2一I型的外形尺寸爲383毫米x66毫米x92毫米(長×寬x高),LG2—11型的爲375毫米x66毫米x100毫米,這種簡單、緊湊的結構緣于模塊化、一件多用的設計思路。如保險柄既是保險狀態和待擊狀態的轉換件,又是發射機在機匣上的定位件。同時,設計者還將發射器與被挂武器的機構有機地結合在一起,省去了很多零件.如扳機倒置于發射器上部.用被挂武器的前護圈作爲擊發握把,既省去了扳機護圈,又省去了一個擊發手柄。
  重量輕 由于發射器安裝了緩沖裝置,射擊時受力合理,後坐力小.相應降低了對零部件的強度要求,因此主要部件(身管、機匣、連接座)用高強度鋁合金制成,大幅減輕了發射器的重量,僅重1.4千克。
  通用性好LG2不僅可以發射自行研制的40毫米系列彈藥.還能發射國外的M433和M406系列彈藥彈藥,如殺傷榴彈、破甲殺傷榴彈、照明彈、訓練彈等。
  對步槍的射擊精度影響小由于發射器附裝在步槍上使用,在射擊過程中産生的振動和後坐力較大,而且步槍槍管前端的強度不是很高,在外力作用下容易變形,影響了步槍的射擊精度。爲減小發射器在射擊過程中産生的振動和後坐力,發射器安裝了緩沖裝置,有效降低了發射器對被挂武器性能的影響。在國家靶場的試驗結果表明,這一措施非常有效,不僅提高了發射器壽命(大于500發),而且對被挂武器的性能影響甚微。
  操作、維護、使用方便,勤務性能好
  扳機倒置于發射器上部,有利于攜行,人機工程性好。由于發射器附裝在步槍上使用,必須將兩者有機結合起來以提高人機工程性,因此發射器采用槍管側翻式裝填,縮小了裝彈和退殼活動空間,利于在狹小的作戰空間裏使用。扳機靠近步槍握把,操作方便。由于發射器采用模塊化設計和優化武器結構等措施.無需輔助工具可快速維護保養。
  保險、安全、動作可靠發射器扳機倒置于發射器上部,動作安全可靠,操作方便。將發射器上的保險柄逆時針旋轉90度時即處于保險狀態.此時扳機扣不動,有效地防止了意外發生。
  外形美觀流暢 設計者對發射器的整體布局、顔色以及與被挂武器的協調性等進行了綜合考慮,因此.發射器的外形美觀、簡潔,與被挂武器非常協調。
  如何使用LG27
  LG2的兩型槍挂式榴彈發射器下挂于步槍的操作使用方法基本相同.下面以LG2一I型挂裝于M16上的操作步驟來說明一下槍挂式榴彈發射器的操作使用方法。
  步驟一:挂座(附件)的安裝拆下M16步槍的上、下護木,將連接片(附件)裝到步槍的槍管上,用螺釘和螺母將挂座(附件)固定在步槍上.裝上步槍的上護木。需要說明的是,挂座安裝後,無需再從步槍上拆下,不影響下護木安裝和步槍使用操作。之後用手拆下步槍下護木便可快速安裝榴彈發射器。而LG2一II型的安裝,不需安裝附件和拆下97式步槍的護木就可直接快速安裝發射器。
  步驟二:發射器的安裝將發射器的連接座定位軸抽出,將連接座插入步槍槍管的後部,把發射器裝到位,再將連接座定位軸複位,鎖住發射器,這樣發射器便被固定在步槍上。
  步驟三:打開機械瞄具將分劃座逆時針旋轉180度,再將准星和表尺各旋轉90度,此時狀態爲戰鬥狀態,反之,則爲行軍狀態。
  步驟四:裝填、發射榴彈 當機械瞄具處于戰鬥狀態,保險柄處于保險位置時,向上按住身管鎖扣,並將身管側翻約70度至開鎖位置後,用手將榴彈裝入彈膛,並推壓身管複位,再將保險柄置于發射位置,即可瞄准、打擊目標。
  步驟五:退殼 向上按住身管鎖扣,將身管側翻轉約70度至開鎖位置.將彈殼從彈膛內取出,並推壓身管複位至閉鎖位置,身管鎖扣在其簧力的作用下,自動複位,鎖住身管。 步驟六:拆卸發射器 只需將發射器的連接座定位軸抽出.將發射器的前端下移約10毫米左右,向前推發射器約6毫米即可從M16步槍上卸下。
  在日常維護和保養LG2時,不完全分解結合發射器即可,其步驟非常簡單:用手按下鎖塊,將保險柄抽出,將發射機部件下移.從機匣方槽內取出發射機部件.然後將身管置于開鎖位置,按下擊針座定位銷.將擊針座旋轉90度後取出擊針座、擊針。結合步驟按分解的相反順序進行。
http://jczs.news.sina.com.cn/p/2007-02-19/0927431976

中國90式40mm槍榴彈

通俗的說就是將槍榴彈,套在士兵手中自動步槍的槍管口上,用自動步槍子彈擊發,用於攻擊敵方目標的槍用超口徑彈藥。發射裝置則是臨時裝在槍口或將槍口做成適於發射槍榴彈的裝置。槍榴彈主要由彈體、彈尾、引信等組成。按用途分,槍榴彈可分為殺傷槍榴彈、反坦克槍榴彈、殺傷破甲槍榴彈、燃燒槍榴彈、發煙槍榴彈、照明槍榴彈、防暴槍榴彈等;按槍榴彈與發射裝置匹配的不同,它又可分為尾管式槍榴彈、尾杆式槍榴彈、全入式槍榴彈、環翼式槍榴彈、彈筒合一式槍榴彈。
  目前我國軍工企業,為我軍研製並裝備部隊的,是第二代90式40mm系列槍榴彈,該系列槍榴彈,可用81式自動步槍和95式5.8mm自動步槍發射,由於90式40mm系列槍榴彈,採用了新型俘彈器,因此可用實彈發射槍榴彈,[不在像老式槍榴彈,耍用專用空包彈發射],減少了操作和貽誤戰機,極大的提升了我軍單兵武器的作戰效能.
  目前國產90式40mm系列槍榴彈,主耍有以下彈種:
  [A] 90式40mm破甲槍榴彈:
  該彈主耍用於毀傷120米內輕型裝甲目標及土木,水泥工事,空心裝藥聚能破甲戰鬥部,能穿透50米距離上80mm/45度裝甲鋼板,全彈重360克,全彈長357mm,可使用81式7.62亳米自動步槍和95式5.8mm自動步槍發射,直射距離大於70米,最大射程380米.
  [B] 90式40mm殺傷槍榴彈:
  該彈主耍用於殺傷300米以內敵有生力量,該彈戰鬥部裝有400個直徑為3.5mm的鋼球,爆炸後有效殺傷半徑達14米,全彈重360克,全彈長289mm,可使用81式7.62亳米自動步槍和95式5.8mm自動步槍發射,最大射程380米,有效破片大於400片.
  [C] 90式40mm燃燒槍榴彈:
  該彈主耍用於對40米內的幹枝,枯草,木質彈藥箱等各種易燃物,易爆物進行縱火燃燒,其縱火燃燒時間為180秒,全彈重350克,全彈長284mm,可使用81式7.62亳米自動步槍和95式5.8mm自動步槍發射,最大射程400米.
  [D] 90式40mm發煙槍榴彈:
  該彈主耍用於產生煙幕,達到迷盲敵人,遮蔽自己的目地, 全彈重350克,全彈長265mm,可使用81式7.62亳米自動步槍和95式5.8mm自動步槍發射,最大射程400米.其煙障遮蔽面積為2.5米X12米,發煙持續時間為55秒
  [E] 03式40mm破甲殺傷榴彈:
  該榴彈是一種新研製的短小輕便,集破甲和殺傷為一體的多用途槍榴彈,用於毀傷120米內輕型裝甲目標,殺傷260米內敵有生力量,毀傷260米內土木,水泥工事以及車輛,油庫等. ,全彈重370克,全彈長300mm, 直射距離大於70米,用 95式5.8mm自動步槍發射最大射程大於260米,破甲厚度80mm/45度裝甲鋼板, 有效破片大於300片, 爆炸後有效殺傷半徑大於7米.
  根據不完全統計,目前世界上有40多個國家裝備使用槍榴彈。國產90式40mm系列槍榴彈的研製成功並列裝部隊,將為大幅提升我軍步兵單兵,在現代戰場上對付點、面目標和反裝甲的作戰能力,提供了又一款武器,因為槍榴彈操作簡便。自動步槍手人人可用,步兵戰士可隨時利用戰機,充分發揮武器的最大戰鬥效能。
http://www.zgjunshi.com/power/Article_Show.asp?ArticleID=4767

91式35mm榴彈發射器

35mm防暴榴彈發射器系統是以防暴為主要任務的低速榴彈發射器系統。90年代初完成武器系統的戰術技術論證,90年代中期先後定型了56式7.62mm衝鋒槍/35mm槍掛榴彈發射器、35mm肩射榴彈發射器和35mm車載防暴自動榴彈發射器3種發射器,以及兩種類型4種型號的35mm防暴榴彈。隨著裝備的更新,槍掛榴彈發射器又發展演變出81式7.62mm自動步槍/35mm槍掛榴彈發射器和新5.8mm自動步槍/35mm槍掛榴彈發射器,形成了較為完整的防暴榴彈發射器系列。
  91式35mm槍掛式防暴榴彈發射器及其兩種變型發射器,分別附裝在56式7.62mm衝鋒槍、81式7.62mm自動步槍和新5.8mm自動步槍的槍管下方,依託槍械操持射擊;91式35mm肩射式防暴榴彈發射器為整體型單發榴彈發射器,兩種類型的發射器均採用手工裝填,單發射擊,發射35mm防暴彈系列彈藥。
口徑:35毫米
全重:1.45千克
全長:310毫米
初速:75米/秒
戰鬥射速:5-7發/分
表尺射程:350米
http://www.zgjunshi.com/power/Article_Show.asp?ArticleID=1697

王風雲總師訪談:國産槍榴彈的奇妙之處

王風雲,1949年10月出生,1975年7月畢業于華東工程學院(現南京理工大學)火箭彈專業。曾任河北第二機械廠科研所所長,現任該廠總工程師,研究員級高級工程師,1992年開始享受國務院政府津貼,2005年被中國兵器工業集團公司評爲"科技帶頭人"。
     作爲第一完成人,他曾先後主持完成了"79式70mm手持反坦克火箭武器系統"、"一代40mm槍榴彈系列"(包括DQP1式40mm破甲槍榴彈、DQS1式40mm殺傷槍榴彈,DQR1式40mm燃燒槍榴彈、DQF1式40mm發煙槍榴彈4個彈種),"二代DQJ03式40mm破甲殺傷槍榴彈"的研制工作。其中,"79式70mm手持反坦克火箭武器系統"獲得1980年國務院國防工辦重大技術成果二等獎;"一代40mm槍榴彈系列"獲得1994年兵器工業科技進步二等獎;他曾擔任"DQJ03式40mm破甲殺傷槍榴彈及引信"型號項目的總設計師,該項目獲得2005年國防科工委科學技術三等獎和兵器工業集團公司科學技術三等獎,其本人榮獲國防科工委一等功。這些産品不僅爲我軍裝備體系建設做出了一定貢獻,也爲工廠帶來了可觀的經濟效益。
     2006年11月,記者專程趕往河北第二機械廠,專訪了該廠總工程師、我國40mm軍用槍榴彈的總設計師-王風雲。王總在我國軍用近戰武器科研一線奮戰了30多年,他主持研制了兩代軍用槍榴彈,爲我國輕武器裝備體系建設做出了突出貢獻。尤其是二代新型槍榴彈進一步實現了小型化,集殺傷、破甲功能于一身,采用了許多創新技術,其威力處于世界領先水平。
      在王總的辦公室,他向記者講述了我國兩代軍用槍榴彈的研制曆程和我國軍用槍榴彈的發展構想。
      ◆槍榴彈落後的局面不容忽視
     國內早在1960年代就仿制出67式70mm破甲槍榴彈,當時部隊在珍寶島自衛反擊戰中試用時發現該彈質量太大(全彈質量800g),威力偏低,加之後坐力大,射程近,附件太多(必須用空包彈發射,使用單獨的瞄具),因此未正式裝備部隊。第二個産品是60mm破甲槍榴彈,該彈幾進國家靶場,始終沒有達到軍方的要求,其質量、後坐力同樣偏大,全彈質量560g,再加上它與67式70mm破甲槍榴彈一樣都必須采用空包彈發射並使用單獨的瞄具,因此未定型生産。
     應該說,81式自動步槍的定型促成了我國槍榴彈的進一步發展。81式自動步槍槍管前部設計有槍榴彈發射具,其固定在槍管的外部。許多人不知道該槍槍管前部的環形突起的作用是什麽,它爲什麽還帶有環形槽,也不知道其靠近准星座處的環形槽內的卡簧有什麽用處。其實,這些都是槍榴彈發射具的重要組成部分,環形突起用于定位槍榴彈尾管,環形槽可減輕質量及減小與尾管的摩擦面,卡簧可防止槍榴彈自行滑落。81式自動步槍在研制初期,其槍榴彈發射具加工得比較粗糙,在發射槍榴彈時出現了一些故障,機匣蓋在發射槍榴彈時也會跳出來,後來才逐漸改進。這是因爲先有槍後有槍榴彈而出現的問題,95式5.8mm自動步槍就較好地解決了這些問題。
     隨著自動步槍的發展,國外槍榴彈的發展比較快,特別是1970-1980年代,比利時、法國、以色利、美國等國的槍榴彈技術水平走在了世界前列。而在這一時期,國內的新材料、新工藝也發展得很快,但還沒有在槍榴彈上應用;而且當時國內槍榴彈實彈發射技術的應用也是空白。如果不發展這些技術,不加速槍榴彈的小型化研究,我國就要落後。
      ◆槍榴彈研制要敢爲天下先
     在以王總爲核心的科研團隊的帶領下,河北第二機械廠的技術人員在一代槍榴彈的研制初期,總結了國內外槍榴彈發展的經驗教訓,突破了制約我國槍榴彈發展的幾個關鍵問題:一是槍榴彈要小型化:二是實現實彈發射,三是加裝瞬發引信,以提高其作戰效能。這些技術最終均在一代槍榴彈上得以實現,開創了我國軍用槍榴彈的新局面。可以說,在我國軍用槍榴彈的這些突破性技術方面,河北第二機械廠堪稱"國內第一"。
      1980年代初期,我國軍方論證部門在考察國外槍榴彈發展情況的基礎上,初步形成了我國槍榴彈的設想和規劃。與此同時,研制人員和軍方論證部門共同開始了論證工作。首先是確定彈徑,經過對40mm、43mm、45mm和50mm彈徑的論證,最終確定采用40mm彈徑。彈徑已定,要采用實彈發射技術並保證足夠的威力,小型化難度很大。因爲槍榴彈中加入俘彈器後,不僅要占用空間,而且增加了槍榴彈質量,槍榴彈要采用瞬發引信且其威力定位在世界先進水平,小型化難度就更大了。但研制人員在2個主彈種-破甲槍榴彈和殺傷槍榴彈中實現了瞬發引信配置、先進的威力水平和實彈發射技術的合理應用。破甲槍榴彈上設計了慣性瞬發式後置引信,殺傷槍榴彈上設計了瞬發+自毀功能的前置引信。特種彈-發煙槍榴彈和燃燒槍榴彈,因全彈質量指標降不下來,未上引信。兩種引信均在國內首先采用無返回力矩鍾表機構作爲槍口保險,其作用安全可靠。當時有一家研制單位認爲采用40mm口徑、全彈質量不超過360g,采用碰炸及鍾表機構保險引信,破甲、殺傷威力指標均高于國外水平,難以實現,就放棄了這項研制工作。但王總他們沒有放棄,並且也未仿制國外的樣品,而是在輕質材料選擇方面,大膽試用高強度鋁合金、工程塑料,設計技術方面,他們精心構思,采用多種先進設計方法;工藝技術方面精打細算,做到了每個零部件小而精巧、協調匹配。
      一代槍榴彈的4個彈種從1982年開始論證,1986年正式立項研制,1991年通過了設計評審,1992年4月正式定型。無論是在國家靶場進行設計定型試驗,還是後來進行部隊試驗,這4個彈種均是同時進行試驗,順利通過設計定型階段的各項考核。
      ◆聽總師講述一代槍榴彈的奇妙
     當時,比利時梅卡(Mecar)公司生産的40mm槍榴彈系列産品的俘彈器和彈尾質量很大。若照其設計,槍榴彈的全重減不下來,肯定不符合軍方的指標要求。科研人員經過對俘彈器的創新設計,使一代槍榴彈的全彈質量大幅減輕。例如梅卡40mm槍榴彈尾管加俘彈器部分的質量是190g左右,國內的其他槍榴彈尾管加俘彈器部分的質量一般在160-170g,而王總等科研人員研制的尾管加俘彈器部分的質量只有120g左右,也就是說,彈尾部分較比利時的輕70g左右。全彈質量同樣都是360g,比利時槍榴彈的戰鬥部質量只有170g,而王總他們可以把質量集中在戰鬥部上,質量達到240g,裝藥量和破片數多,破甲、殺傷威力也就大。正因爲該槍榴彈具有先進性,所以裝備部隊後很受歡迎。
     另外,槍榴彈在發射後,俘彈器在尾管內會回飛。爲了使俘彈器不飛出尾管,保證射手安全,比利時梅卡40mm槍榴彈系列産品的尾管壁設計得很厚,隔爆距離也長。而王總他們采用了預制斷裂技術,可將尾管壁減薄,質量減輕。當爆炸産物使尾管按要求斷裂後,俘彈器回飛速度降低,其既不會飛出尾管,也不會破壞尾管壁。這一設計頗有獨到之處,工藝上也采取了許多措施,否則全彈質量是減不下來的。
      王總他們一開始就未打算爲槍榴彈配置延時引信,爲什麽呢?因爲對槍榴彈來講,延時引信不適合破甲彈;對殺傷彈來講,也會失掉許多戰機,發射距離近時,它就鑽到土裏面,其爆炸破片的威力在土裏損耗掉了;發射距離遠時,它在空中就爆炸了,其有效作用範圍很狹窄。
     在小型彈上加裝瞬發引信,國內過去未研制過,這是他們面臨的又一課題。引信能否過關?置入引信後槍榴彈的全重能否保證在小型化指標要求的範圍內?據此要求研制單位盡量減小引信的質量,終于獲得了成功,當時,引信質量只有60g左右。
     一代槍榴彈的研制雖然面臨許多新課題,付出了許多艱辛,但路子走對了!
     另外,一代槍榴彈沒有附件,簡易瞄具與彈體結合在一起,使用起來簡便易行,訓練也很簡單,一個新戰土經過半天訓練就可以實彈發射。在規定距離內,無論直射輕型裝甲目標,還是曲射地面有生力量,都打得很准。
◆二代槍榴彈再上新臺階
     隨著國外槍榴彈的發展,一代槍榴彈在使用中出現了一些問題:部隊的彈種太多,不利于後勤保障和管理,戰士攜行不方便,也不利于戰機的捕捉。能不能多彈種合一?發展一彈多能的多用途槍榴彈?這些都成爲擺在王總等槍榴彈研制人員面前的一大課題。
     最初,他們想將破甲、殺傷、燃燒、發煙等功能都集中在一種槍榴彈上,後來發現難度較大,就決定先研制破甲、殺傷兩種主用彈種合一型的槍榴彈。他們從1996年開始考慮研制二代槍榴彈(也稱爲DQJ03式破甲殺傷槍榴彈),其指導思想還是:不能因爲多功能就增加槍榴彈的質量,還要小型化。所以兩彈合一後,全彈質量爲370g,僅比一代破甲槍榴彈增加了10g;全彈長不大于300mm,比一代破甲槍榴彈全長短了近60mm(一代破甲槍榴彈全彈長357mm),部隊攜行更方便了。
     他們在二代槍榴彈俘彈器的小型化方面進行了重點攻關,研制出國産7.62血m和5.8mm普通槍彈通用的俘彈器。該俘彈器加上尾管的質量才100g,比一代的輕了20g之多,並且其作用安全可靠。通用俘彈器的吸收體采用合金制成,高速彈頭進入吸收體時受到阻力減速,其彈頭殼被脫掉而露出彈心,吸收體變形膨脹並嵌入保護套內,密封圈可封閉穿透吸收體的高溫高壓燃氣,保護套可再次將彈心及殘渣阻擋,使彈心的運動完全停止。這樣的雙重阻滯結構設計,使俘彈器具有體積小、質量輕、安全可靠等特點,確保了戰鬥部和引信所需的質量。
     二代槍榴彈對引信的要求更高了。研制二代槍榴彈時,要求引信必須具有雙環境力保險(1987年我國頒布的國家軍用標准《引信安全設計准則》要求引信安全系統應至少包括兩個獨立保險件)。這就帶來了兩個問題:一是雙環境力引信比單環境力引信多出了一套渦輪轉動機構,這同樣會增大質量,也就是說,雖然槍榴彈的引信體積小,但它的考核要求與大口徑炮彈的引信要求一樣;二是槍榴彈在發射時是不旋轉的,但仍要保證槍榴彈在飛行過程中先後解除兩道保險。解決不了這兩個關鍵問題,二代槍榴彈就無從談起。
     二代槍榴彈的彈體預制破片技術和工藝是國內獨創的。彈體預制破片的小型化,過去采用的鋼珠、鋼絲纏繞技術滿足不了這一要求。他們另辟蹊徑,采用精密鑄造內六角形預制破片,使戰鬥部的質量降了下來,但威力並未降低,其破甲厚度與一代槍榴彈相同,在50m射距上爲80mm/45度;有效殺傷破片不少于300片,有效殺傷半徑不小于7m。
     破甲原理中有這樣一條規律:裝藥量相同的情況下,炸高設計得越合理,越有利于聚能射流效能的發揮,其破甲深度越大。二代槍榴彈由于長度和質量限制,無法選擇有利炸高,但其在小炸高條件下實現了高穿深,且裝藥量比一代破甲槍榴彈少13g,這又是該彈結構設計上的獨到之處。
     總體技術方面,二代槍榴彈要保證引信引爆主裝藥瞬時使藥型罩形成聚能金屬射流的同時,使預制彈體按設計規則形成300多片飛散規則的殺傷破片。其引信是在彈頭前部發火,引爆導爆藥柱,然後傳導到彈頭後部起爆主裝藥。這種點火方式在小口徑榴彈上也有采用,但其彈頭長度較短,傳導距離短。二代槍榴彈的傳導距離較長,要保證破甲、殺傷作用同時進行,並且威力不降低,設計難度可想而知,但這些問題都被王總帶領的科研團隊一一攻克。
     二代槍榴彈與世界同口徑的槍榴彈相比,有許多技術創新,威力處于世界領先水平,射程、精度、後坐動能與發達國家的槍榴彈處于同一水平。在二代槍榴彈設計定型時,審查專家的鑒定結論是:"處于世界領先水平"。
     ◆面對挑戰,槍榴彈發展又如何?
     有人說,現在自動榴彈發射器、槍挂榴彈發射器及其榴彈發展得如火如荼,而步槍發射的槍榴彈正在走下坡路,甚至會被淘汰,是這樣嗎?答案是否定的。
     只要自動步槍不淘汰,槍榴彈就有其發展的空間。要發揮現裝備的作戰效能,怎樣爲現裝備的進一步完善配備新彈種,增加其作戰效能?槍榴彈是其很好的補充。
     從戰術層面上講,無論是什麽戰爭,單兵地面作戰都是重要的組成部分,特別是戰爭後期的城市作戰和一些隱蔽性作戰,槍械的殺傷面積是有限的,對付輕型裝甲和集群目標,實施縱火和煙幕,需要具有破甲、殺傷、發煙、燃燒功能的槍榴彈來完成這一戰術使命。
     盡管自動榴彈發射器射程遠,火力猛,壓制敵人火力比步槍發射槍榴彈有效,但它們的戰術用途不同,兩者只能互補,不能替代。自動榴彈發射器體積大,其發射架很笨重,部隊裝備要占編,需要多人操作,只有上車才能發揮其最大效能。而槍榴彈只要一個步槍手就能發射。在地面作戰中,自動榴彈發射器發射架的固定需要較長的時間,發射後不能及時撤退隱蔽,很容易遭致敵人的反擊:而土兵在發射槍榴彈後,可迅速隱蔽,敵人沖過來,近距離格鬥,槍榴彈射手就有優勢了。
     槍挂榴彈發射器雖然發射速度快些,射程遠些,但其槍挂裝置增加了步槍的質量,增加了戰士的負荷,日常勤務不需要挂裝時又如何處置?而步槍發射的槍榴彈顯然不存在這些問題。
     從單發威力比較方面,一代、二代槍榴彈均比自動榴彈發射器主用彈種和槍挂榴彈發射器主用彈種要大。從最大射程方面比較,一代、二代槍榴彈比上述武器系統要低,滿足單兵使用武器400m左右的最佳作戰距離,還需要發展、完善。
     當然,中國槍榴彈要發展,要完善,還有許多工作要做。包括要進一步提高射程,發展終點控制、提高威力,進一步小型化,提高使用機動性,以及進一步實現多功能。
     ◆看王總成功"秘訣":信心+敬業+無畏二成功!
     在采訪即將結束時,記者問王總哪些事情令他難以忘懷。王總回答:"我堅信‘沒有幹不成的事,。我在研制79式70mm手持反坦克火箭時遇到了一些難題,後來都一一解決了,這增強了我解決難題的信心,也積累了經驗。在研制一代槍榴彈時,我們分析了比利時槍榴彈俘彈器的材料,認爲采用新材料、新技術、新工藝可以把槍榴彈質量減下來。幾個因素綜合起來,堅定了我們研制出槍榴彈的決心。那時正值1986年春節放假期間,我在沒有暖氣的辦公室搞設計,請單位的技術工人加工樣品。過了春節假期的第二天,我就踏上了去北京的路途,到上級部門去彙報我們試制出的槍榴彈,上級部門很快派人來廠考察。當時我親手爲破甲、殺傷槍榴彈樣品塗上了綠漆。到1986年的5.13會議期間,全國有4個單位參加了一代槍招彈項目的競標,我們最終勝出。"
http://top.jschina.com.cn/forum.php?mod=viewthread&tid=32407

簡氏評我新型班組支援武器 射程遠重量輕2008-05-04新華網


ATK為美軍理想單兵戰鬥武器計劃研發的XM25榴彈發射器
    我軍的現役班組支援武器
    目前我軍裝備的現有步兵支援武器有67-2式7.62毫米重機槍、89式12.7毫米重機槍、87式35毫米自動榴彈發射器等。這些步兵支援武器在射擊精度和威力等方面較之以往的武器都有較大提高,但無論是和國外理想班組支援武器比較,還是從適應未來軍事鬥爭的需要來看都還有一定的差距,表現在:火力打擊距離近,遠距離飽和壓制能力不足;反裝甲和攻堅作戰能力較弱;實戰條件下命中率低,缺乏遠距離精確打擊能力;全天候持續作戰能力不足;機動能力、防護能力較差;武器係統整體作戰效能不高等。
    我國的67式7.62毫米機槍是步兵分隊的重要自動武器,以重機槍為主,兼作輕機槍使用,也可對空射擊。作重機槍使用時,槍身安裝在三腳架上,可殲滅1000米以內的集團目標和單個有生目標,壓制敵方火力點,用以支援步兵分隊作戰;作輕機槍使用時,利用槍身上的兩腳架,可殲滅800米以內的有生目標;高射時,槍身安裝在三腳架後架桿上,借助高射瞄準裝置,可射擊500米以內低空飛行的敵機和傘兵。它與81式7.62毫米槍族配套使用,列裝我軍摩步營的機槍連,戰時根據需求,可加強摩步營支援的作戰。
我軍的89式12.7毫米大口徑重機槍,目前主要列裝到我軍步兵營級單位機槍連。該型大口徑機槍以平射為主,用以在1200米的距離上殺傷敵集群目標,壓制輕型武器火力點,毀傷輕型裝甲目標;必要時,它還可實施高射,對武裝直升機等低空目標進行射擊。該槍全槍重26.5千克,比美軍M2大口徑機槍輕11.5千克,比前蘇聯HCB12.7毫米機槍輕36%,是目前國內外同類口徑武器中最輕的一種。

    在我軍偵察兵部隊,它還做為車載武器使用,安裝在輕型輪式突擊車上,便于快速機動作戰。88式5.8毫米通用機槍是我國新研制成功的一款新型機槍,1988年開始研制,1999年7月設計定型。它是我軍95式5.8毫米係列槍族中的一員,是我軍步兵連隊的主要武器之一,目前正在分批列裝部隊,將逐步代替67-2式7.62毫米重機槍。88式5.8毫米通用機槍的主要戰術任務是殲滅1000米暴露的敵步兵,壓制敵火力點,必要時,也可對低空飛行的敵機、直升機和傘兵進行射擊。我軍一個步兵連隊,如果95式5.8毫米班用輕機槍(負責有效射程600米內的火力壓制),加上88式5.8毫米通用機槍(負責有效射程1000米以內的火力壓制),另外在戰時,還可以得到營屬機槍連85式或89式12.7毫米大口徑重機槍的火力支援(有效射程為1500米),將構成我軍步兵分隊近、中、遠三層火力打擊能力,中國步兵分隊的機槍火力將相當猛烈。
    自動榴彈發射器是世界各國步兵連隊開始大量列裝的一種連屬支援重火器,它主要用于填補步兵連隊槍榴彈與輕型迫擊炮之間的火力空白,使步兵連隊的面殺傷和反裝甲能力大大加強,它已經過越南戰爭、阿富汗戰爭、海灣戰爭和伊拉克戰爭的實戰檢驗,世界各國軍界對它都十分重視。中國在抗美援越戰鬥中首次接觸了美國的各種榴彈發射器,中國軍方對此很感興趣,首先倣制了美國M79榴彈發射器。1980年代初,倣蘇30毫米自動榴彈發射器通過部級鑒定,該武器主要用于殺傷1500米內的有生目標,也可用于摧毀這一距離上的各種火力點、無裝甲防護目標。
    1987年,我國研制完成了W87式35毫米自動榴彈發射器,它是一種輕重兩用型班組支援壓制武器,可用于殺傷1500米距離內的有生目標、摧毀600米內的步兵戰車、裝甲運兵車和輕型裝甲目標及各種火力點。作為輕型武器使用時,可組成兩人戰鬥小組,用武器自帶的兩腳架進行抵肩射擊;作為重型支援武器時,可組成三人以上戰鬥小組,將發射器安裝在三腳架上射擊。我國研制的QLZ87自動榴彈發射器是提高步兵分隊面殺傷密度、增大火力壓制地帶的一種火力支援武器係統,發射器有輕型和重型兩種,輕型主要用于在600米直射距離內的單兵射擊,重型則由輕型加三腳架組成,但也只需單兵進行操作。可對付600米內輕型裝甲目標,或1200米內的集團有生目標。QLZ87輕型全重12千克,重型全重20千克,比美國Mkl9 Mod3輕70%,比俄羅斯的AGS一17輕35%,所用彈藥也輕30%左右,因此相對同類武器而言,QLZ87式機動性更強。目前我軍各部隊已批量列裝QLZ87自動榴彈發射器,特別是地處臺海前線的我軍第31集團軍所屬的各步兵分隊,己在2002~2003年間全面列裝了QLZ87式35毫米自動榴彈發射器,並通過嚴格刻苦的訓練,早已形成戰鬥力。(來源:《少年科學畫報-名槍》)
http://big5.xinhuanet.com/gate/big5/news.xinhuanet.com/mil/2008-05/04/content_8098967_2.htm

File:M-32 Grenade Launcher.jpg
美國海軍陸戰隊士兵在伊拉克使用的南非M32 MGL(MGL-140)6發榴彈發射器:從1983年至現在的總產量已超過50,000 枝,被30多個國家的軍隊和執法機關所採用。MGL是一枝連發式武器,相比起諸如M79、M203的傳統式單發式榴彈發射器,MGL可以極大地增加了小班組們的火力。MGL可以裝填多種的彈藥(例如:高爆彈、反坦克高爆彈、防暴警棍、刺激物和煙火),而發射速度是視乎扳機可拉動的扣力而定;6 發的彈巢可以迅速地裝填或退出榴彈以保持其高射速。雖然MGL的主要用途就是發射高爆榴彈以協助進攻和防禦,但亦可以裝備適當的彈藥以便在防暴用途和其他維和行動的時候發射以防止傷亡。全新專利的修改型號令MGL可以發射非致命性(非常低壓)榴彈。
南非展出XRGL40式6發榴彈發射器

外刊披露中國武警裝備新型非殺傷性武器 2008-11-25 名槍

外刊披露中国武警装备新型非杀伤性武器(组图)
國産發轉輪式榴彈發射器。采用了中間折疊式機構非常便于裝填榴彈多管38毫米榴彈發射器。有6管和9管兩種,有效射程100-150米之間。
各種38毫米防暴用非殺傷性榴彈種類有催淚彈、閃光彈、油漆彈等
可發射重型榴彈、拘捕犯用人用粘貼劑、捕捉網等的防暴火箭筒。
图文:装有10颗橡胶霰弹弹丸的橡胶弹
装有10颗橡胶霰弹弹丸的橡胶弹
 據日本媒體報道 1990年代初,解放軍向武器開發局提出了開發低初速非殺傷性榴彈發射器的要求。在此之前,解放軍裝備的是發射35毫米榴彈的QLL9l(形式與M79榴彈發射器相同),還有與美軍的M203榴彈發射器一樣,能挂在步槍下面的QLG91/A/B榴彈發射器等。由于QL系列的發射管內加工有膛線,因此無法發射防暴用催淚彈等非殺傷性榴彈。于是,以208武器研究所爲中心,開發出了口徑爲38毫米、有效射程在100~120米之間的新型單動滑膛防暴槍。接著又陸續開發出發射相同規格榴彈的轉輪式榴彈發射器,以及槍挂型、車載型多管榴彈發射器等,並開始裝備中國公安和武警的防暴部隊。
  據說發射激光束使暴徒暫時失明的先進光電武器也正存開發中。這種新型武器的尺寸與德國HK公司正在開發中的CAWS基本相同,重量約爲5千克。槍體采用r無托結構,用以代替彈匣安裝電池。命名爲“WJG一002”的武器發射激光束,能存50~100米的距離上使人的眼睛暫時失明。
http://mil.news.sina.com.cn/p/2008-11-25/0923531734.html

肩射型榴弹发射器

以单独作為一件武器的形式存在,类似於手枪或短霰弹枪——当然,大号得多。可以為前装或者后装。通常由单兵携带和使用,可以如步枪一样抵肩射击,或挟於腰间射击,亦可置於地面如迫击砲般射击。
典型的肩射榴弹发射器有美国於越战期间广泛使用的M79 40mm榴弹发射器(后装)、德国HK 69 40mm榴弹发射器(后装)、瑞士GL-06 40mm榴弹发射器(后装)等。

M79 40mm榴弹发射器

德国HK 69 40mm榴弹发射器

瑞士GL-06 40mm榴弹发射器
  附加型榴弹发射器
通常也被称為“枪掛榴弹发射器”,将发射筒以某种方式平行固定於步枪或其它步兵武器的身管旁,利用步枪本身或特别附加的瞄準具进行瞄準。这种方式将榴弹发射器和步枪结合為一体从而更加紧凑,由单兵使用和携带,通常不佔用编制。
可以為前装或者后装。射击方式通常和用步枪相似的抵肩射击方法,必要时也可採用迫击砲式发射方法。
典型的附加型榴弹发射器有美国M203、M320 40mm榴弹发射器(都是后装)、德国HK 79(后装)、HK AG36 40mm榴弹发射器、比利时FN EGLM 40mm榴弹发射器(后装)、俄罗斯的GP25 40mm榴弹发射器(前装)、中华民国T85榴弹发射器和中华人民共和国QLL91式35mm榴弹发射器(后装,目前只有防暴弹)等。
附加型榴弹发射器一般也可通过增加肩托、握把等组件改装成肩射型榴弹发射器。亦有一些如HK AG36、M320等是无需增加握把等组件就可作為肩射型榴弹发射器。

美国M203 40mm榴弹发射器

M203 40mm榴弹发射器的M4A1 卡宾枪。

M320 40mm榴弹发射器

德国HK 79下掛式榴弹发射器

该HK AG36榴弹发射器下掛於HK G36步枪

比利时FN EGLM 40mm榴弹发射器

俄罗斯的GP25 40mm 枪掛式榴弹发射器

装上T85榴弹发射器的T86战斗步枪



QLL91式35mm榴弹发射器
  枪口发射型榴弹发射器
从二战开始,一些主要国家的步枪都可以发射枪榴弹,当时的方法是在步枪枪口安装一个筒形、桿形或其他结构的发射装置,填入专用的枪榴弹或者对手榴弹做一定改装(如增加尾管等),并在步枪枪膛装填空包弹,用步枪上附加的瞄準具瞄准后击发,以空包弹產生的火药气体推动榴弹飞行。这种发射方式的发射装置就是枪口型榴弹发射器,通常是以步枪附件的形式配发。
二战后,也有部分步枪在设计时就将榴弹发射器作為膛口装置固定设计下来(如中华人民共和国的81式自动步枪和南斯拉夫仿SKS製造的M59/66步枪)。后来,新型枪榴弹的设计在榴弹尾管中增加了捕捉器,可以直接用普通弹击发,弹头被榴弹尾管的捕捉器捕获。
枪口式榴弹发射器通常可以使用肩射或迫击砲式射击方法。
现在枪口式榴弹发射器由於发射準备繁琐,反应速度慢,瞄準困难已经很少使用。

上:81-1式,下:81式

南斯拉夫仿SKS製造的M59/66步枪
  连发型榴弹发射器
  全自动型榴弹发射器
也称榴弹机枪,和机枪、自动步枪等武器类似,利用火药燃气做功实现自动连续发射,形成较高的火力密度从而形成强烈的压制和杀伤效果。通常採用弹鼓或弹链供弹,配属步兵时一般使用三脚架,也常见架设於各种战斗车辆(吉普车、步兵战车等)和直升机以及内河巡逻艇上作為支援火力。
典型的自动榴弹发射器有美国Mk-19(40mm)、德国HK GMG(40mm)、俄罗斯AGS-17(30mm)、新加坡CIS 40 GL(40mm)、中华人民共和国87式榴弹发射器(35mm)等。
目前新开发的自动榴弹发射器正在向进一步降低重量和採用智能化弹药的方向发展,如Mk 47(40mm)、XM307(25mm)。

美国Mk 19榴弹发射器(40mm)

德国HK GMG(40mm)

俄罗斯AGS-17(30mm)

新加坡CIS 40 GL(40mm)


87式榴弹发射器(35mm)

Mk47自动榴弹发射器

Mk 47 实弹射击测试

XM307榴弹发射器(25mm)

榴彈發射器 维基百科

榴彈發射器是一種可以把手榴彈或專用爆破性彈藥比用手更遠、更精確、更快速發射的單兵武器。榴彈發射器可以是一件單獨成型的武器,亦可以是一個附加在步槍上的武器。
榴彈發射器可以是一件獨立的武器(可以是一次射擊或可再裝填)或步槍槍管底下的附件。二者中選擇一種,很多步槍是可以設計去在槍口發射槍榴彈。大型榴彈發射器可能是架設在運載工具或三腳架上。
種類
  肩射型榴彈發射器
  以單獨作為一件武器的形式存在,類似於手槍或短霰彈槍——當然,大號得多。可以為前裝或者後裝。通常由單兵攜帶和使用,可以如步槍一樣抵肩射擊,或挾於腰間射擊,亦可置於地面如迫擊炮般射擊。
典型的肩射榴彈發射器有美國於越戰期間廣泛使用的M79 40mm榴彈發射器(後裝)、德國HK 69 40mm榴彈發射器(後裝)、瑞士GL-06 40mm榴彈發射器(後裝)等。
  附加型榴彈發射器
裝上M203 40mm榴彈發射器的M4A1 卡賓槍。(同時亦裝有Aimpoint Comp M2紅點鏡)通常也被稱為「槍掛榴彈發射器」,將發射筒以某種方式平行固定於步槍或其它步兵武器的身管旁,利用步槍本身或特別附加的瞄準具進行瞄準。這種方式將榴彈發射器和步槍結合為一體從而更加緊湊,由單兵使用和攜帶,通常不佔用編製。
可以為前裝或者後裝。射擊方式通常和用步槍相似的抵肩射擊方法,必要時也可採用迫擊炮式發射方法。
典型的附加型榴彈發射器有美國M203、M320 40mm榴彈發射器(都是後裝)、德國HK 79(後裝)、HK AG36 40mm榴彈發射器、比利時FN EGLM 40mm榴彈發射器(後裝)、俄羅斯的GP25 40mm榴彈發射器(前裝)、中華民國T85榴彈發射器和中華人民共和國QLL91式 35mm榴彈發射器(後裝,目前只有防暴彈)等。
附加型榴彈發射器一般也可通過增加肩托、握把等組件改裝成肩射型榴彈發射器。亦有一些如HK AG36、M320等是無需增加握把等組件就可作為肩射型榴彈發射器。
槍口發射型榴彈發射器
從二戰開始,一些主要國家的步槍都可以發射槍榴彈,當時的方法是在步槍槍口安裝一個筒形、桿形或其他結構的發射裝置,填入專用的槍榴彈或者對手榴彈做一定改裝(如增加尾管等),並在步槍槍膛裝填空包彈,用步槍上附加的瞄準具瞄準後擊發,以空包彈產生的火藥氣體推動榴彈飛行。這種發射方式的發射裝置就是槍口型榴彈發射器,通常是以步槍附件的形式配發。
二戰後,也有部分步槍在設計時就將榴彈發射器作為膛口裝置固定設計下來(如中華人民共和國的81式自動步槍和南斯拉夫仿SKS半自動步槍製造的M59/66步槍)。後來,新型槍榴彈的設計在榴彈尾管中增加了捕捉器,可以直接用普通彈擊發,彈頭被榴彈尾管的捕捉器捕獲。
槍口式榴彈發射器通常可以使用肩射或迫擊炮式射擊方法。
現在槍口式榴彈發射器由於發射準備繁瑣,反應速度慢,瞄準困難已經很少使用。
  連發型榴彈發射器
  全自動型榴彈發射器也稱榴彈機槍,和機槍、自動步槍等武器類似,利用火藥燃氣做功實現自動連續發射,形成較高的火力密度從而形成強烈的壓制和殺傷效果。通常採用彈鼓或彈鏈供彈,配屬步兵時一般使用三腳架,也常見架設於各種戰鬥車輛(吉普車、步兵戰車等)和直升機以及內河巡邏艇上作為支援火力。
典型的自動榴彈發射器有美國Mk-19(40mm)、德國HK GMG(40mm)、俄羅斯AGS-17(30mm)、新加坡CIS 40 AGL(40mm)、中華人民共和國87式榴彈發射器(35mm)等。
目前新開發的自動榴彈發射器正在向進一步降低重量和採用智能化彈藥的方向發展,如Mk 47(40mm)、XM307(25mm)。
http://zh.wikipedia.org/wiki/%E6%A6%B4%E5%BC%B9%E5%8F%91%E5%B0%84%E5%99%A8

榴彈發射器

榴彈發射器榴彈發射器是一種發射小型榴彈的輕武器。因其體積小、火力猛,有較強的面殺傷威力和一定的破甲能力,主要用于毀傷開闊地帶和掩蔽工事內的有生目標及輕裝甲目標,爲步兵提供火力支援。
由于榴彈發射器在現代戰場上的獨特作用,不僅使用相當廣泛,而且在同其他輕武器的競爭中將得到不斷地完善和發展,成爲未來戰爭中重要的作戰武器之一。
  基本信息
發射小型榴彈的輕武器。其外形、結構和使用方式大多象步槍和機槍。有的與迫擊炮相似,亦稱擲彈筒。主要用于毀傷有生目標和輕型裝甲目標,口徑一般爲20~60毫米。
最早的榴彈發射器出現于16世紀末期,但發展緩慢。第一次世界大戰時,出現了發射手榴彈的擲彈筒。後來,才有了發射專用彈藥的擲彈筒,提高了精度,有的射程可達600米。
第二次世界大戰末期,德軍曾在27毫米信號槍上加折疊槍托,抵肩發射小型定裝式榴彈。20世紀60年代初,美軍使用了M79式40毫米榴彈發射器,外形與結構很象獵槍,亦稱榴彈槍(圖1)。它采用高低壓發射技術,火藥在高壓室中燃燒,産生壓力高達240兆帕的火藥燃氣,高壓燃氣沖入空間較大的低壓室後,壓力降爲20兆帕,繼續膨脹,射出彈丸。這樣,可使火藥充分燃燒,能量得到較好的利用。發射筒內壓力低,可用輕金屬制造,武器重量僅2.72千克。後坐力也小,能抵肩射擊,曲平兩用。其初速爲76米/秒,最大射程400米。可彌補手榴彈與迫擊炮之間的火力空白。
單發榴彈發射器有些還可與步槍結合。 美國 M16A1自動步槍上安裝的M203式榴彈發射器,重量1.36千克,發射40毫米榴彈;聯邦德國 HK步槍上安裝的HK69A1式40毫米榴彈發射器,重量約1.8千克,有伸縮槍托,並可離槍使用。這類武器爲步槍提供了點面殺傷,摧毀輕型裝甲和工事的能力。
20世紀70年代以來,出現了各種自動榴彈發射器,如美國40毫米M174式和MK19式、蘇聯30毫米АГС-17式等。自動榴彈發射器的結構大體與機槍相似,所以亦稱榴彈機槍。人力攜行使用的多裝兩腳架或三腳架,有的還可離架手持發射。裝在車輛、艦艇、直升機上的設有專用架座,一般采用彈鏈或彈鼓供彈,理論射速300~400發/分,武器重量10~40千克,帶彈鼓和彈藥後重量爲20~50千克。最大射程400~2200米。
榴彈發射器可配用殺傷彈、殺傷破甲彈、榴霰彈以及發煙、照明、信號、教練彈等。榴彈一般配觸發引信,也有的配反跳或非觸發引信。如美國M433式殺傷破甲彈(圖2),全彈重量230克,配觸發引信,垂直破甲50毫米以上,殺傷破片約300個,密集殺傷半徑可達8米以上。有的國家還利用彈射原理,研制了能抵地曲射、微聲、無光、無煙,並能聯裝齊射的新型榴彈發射器。
  發展簡史
第二次世界大戰期間,日本陸軍研制並裝備了幾種發射50mm榴彈的擲彈筒;德軍在改裝後的27mm信號槍上配以相應的榴彈,用以對付戰場上衆多的步兵和裝甲目標,這種大口徑戰鬥手槍,可算是榴彈發射器的雛型。
50年代,爲了提高步兵的獨立作戰能力,填補手榴彈與迫擊炮之間的火力空白,美國首先全面開展了對小型榴彈及其發射裝置的研制工作。1953年,馬修森工具公司生産的、外形很象史蒂文斯12號撅把式獵槍的單發發射器被軍方選中,並于次年命名爲M79式40mm榴彈發射器(亦稱榴彈槍)。1960年初,正式定型第一個40×46,mm SR制式榴彈#O &-#*[-24]#*[24]-M406高爆殺傷彈。1961年M79式榴彈發射器正式交付部隊使用。
自60年代以來,榴彈發射器得到了迅速發展。美國陸、海、空三軍在越南戰場上先後試用了包括單發(整體型和附裝型)、自動和機載等十余種不同型號、不同類型的榴彈發射器,包括40×46,mmSR和40×53,mmSR兩大系列50余種40mm榴彈。1969年,美軍又研制出使用輕便的M203式槍挂榴彈發射器,用以取代M79式榴彈發射器。
繼美國之後,西歐一些國家也紛紛進行仿效研制。1969年,聯邦德國完成了HK69式40mm榴彈手槍的研制工作,它保留了原德軍大口徑戰鬥手槍的特點。爾後,經改進又研制出HK69A1式、MZP式和警用的MZP-1式榴彈發射器,以及附裝在步槍下方的HK79式榴彈發射器。同期發展的還有瑞士的小隼、奧地利的M203式、比利時的FN40式榴彈發射器等。近年來,英國也先後研制出了希爾頓HG#K40mm榴彈發射器。
在越南戰爭期間,蘇聯也加緊了自動榴彈發射器的研制工作,于1972年正式裝備了AГC-17式30mm自動榴彈發射器,並進一步發展出可裝在攻擊直升機和江河巡邏艇上的AГC-17式變型産品。80年代中期,蘇聯又研制成功可附裝在AK-74式5.45mm突擊步槍護木下方的BГ-25式40mm槍挂榴彈發射器。
  性能特點
榴彈發射器系爲采用槍炮原理發射小型榴彈的短身管武器,因其外形和結構酷似步槍或機槍,通常稱之爲榴彈槍或榴彈機槍;而且有些榴彈發射器與迫擊炮相似,也稱爲擲彈筒。榴彈發射器按使用方式,可分爲單兵榴彈發射器、多兵榴彈發射器和車(機)載榴彈發射器;按發射方式,可分爲單發榴彈發射器、半自動榴彈發射器和自動榴彈發射器三種類型。
單發榴彈發射器只能單發裝填(手工裝填或彈倉供彈)和單發射擊,具有結構簡單、體積小、質量小的特點。但因抵肩射擊受後坐能量的限制,其初速常限制在100m/s以內,最大射程400m左右,戰鬥射速6~8發/min。
半自動榴彈發射器能自動裝填,但只能實施單發射擊,質量在6kg左右,戰鬥射速可達25發/min。它既保持了單兵攜行使用的靈活性,又增大了火力密度與火力持續性。其初速100m/s左右,最大射程400~600m。
自動榴彈發射器,也稱爲榴彈機槍或連發榴彈發射器,它能自動裝填並實施連發射擊。其突出特點是射速高、火力密度大,理論射速300~400發/min,戰鬥射速100發/min左右;但因發射器/彈藥系統質量高達45~65kg,故機動性較差,多采取機載、艦載、車載使用或步兵戰鬥小組多人使用。其初速與射程大致分爲兩種,其一是初速在100m/s以內,最大射程400m,其二是初速200m/s左右,最大射程1500~2200m。
榴彈發射器若按發射原理,又可分爲常規發射原理、高低壓發射原理和瞬時高壓原理三類。
榴彈發射器常規發射原理,也稱爲高壓原理,其原理與槍炮相同,發射藥直接裝在藥筒內,擊發後火藥氣體推動彈丸運動做功。此類彈藥結構簡單、技術成熟,但膛壓高、後坐力大,發射痕迹明顯。
高低壓發射原理,是一種高壓燃燒、低壓膨脹做功的發射原理。其突出特點是:火藥利用率高,裝藥燃燒完全,膛壓低,後坐力小,且噪聲低。
瞬時高壓原理,也稱彈射原理,發射時無聲、無光、無煙,具有良好的隱蔽性。
榴彈發射器除因不同發射方式和發射原理所決定的不同性能特點外,還具有以下幾個特點:
1.它集槍炮的低伸彈道和迫擊炮的彎曲彈道于一體,可對掩蔽物後(如山丘背後)的目標進行超越射擊,也可對近距離目標進行直接射擊;
2.單兵榴彈發射器可單獨機動使用;多兵榴彈發射器采用兩腳架或三腳架,由幾個士兵共同操作;車(機)載榴彈發射器須裝在車輛、艦艇、直升機上的專用架座上使用;
3.一般采用彈鏈或彈鼓供彈;
4.使用的彈種較多,主要有殺傷彈、殺傷破甲彈、榴霰彈以及發煙彈、照明彈、信號彈、教練彈等。
  裝備現狀
據粗略統計,目前裝備使用榴彈發射器的國家達30多個,口徑一般爲30~50mm,美國選用了40mm口徑,前蘇聯選用了30mm和40mm兩種口徑。
美國于1983年正式裝備MK19-3式40mm自動榴彈發射器,至1989年,有關廠商已向美國陸、海、空三軍提供了2000余具MK19-3式自動榴彈發射器。此外,美軍還裝備有M203式和PI-M203式榴彈發射器,美警方裝備了MM-1式多發半自動榴彈發射器。
前蘇聯列裝了AГC-17式30mm自動榴彈發射器和附裝在AK-74式5.45mm突擊步槍下方的BГ-25式40mm榴彈發射器。
德國裝備使用的榴彈發射器包括HK69A1式和MZP 40mm榴彈發射器,德警方裝備了MZP-1式榴彈發射器。
英國裝備了400多具美國M79式榴彈發射器。
法國海軍陸戰隊裝備了原比利時PRB公司研制的NR8111式榴彈發射器。
南非生産裝備了阿姆斯科MGL40mm6發裝半自動榴彈發射器。
另外,以色列、韓國等國裝備有美國MK19-3式自動榴彈發射器,北約和東南亞各國裝備有美國M203式榴彈發射器,非洲一些國家裝備有前蘇聯AГC-17式40mm自動榴彈發射器。
  發展趨勢
榴彈發射器的發展方興未艾,總的發展趨勢是:
  1.減小系統質量,提高機動能力
自動榴彈發射器射速高,火力密度大,但發射器加上彈藥的系統質量高達45~65kg,需多人才能使用和搬運,給戰場機動帶來極大不便。爲此,各國都從多種途徑減小其質量,以提高機動能力。例如,美國的MK19-3式榴彈發射器加上彈藥總質量達81kg,需4~6人搬運;而後來的蘇聯AГC-17式榴彈發射器總質量爲45kg,只需2~3人即可搬運,其機動性大大優于MK19-3式榴彈發射器。
  2.改進總體布局,適應未來要求
與步槍合爲一體的附裝型單發榴彈發射器將成爲未來單兵榴彈的主要發展方向之一。英國人設想2000年單兵武器是上下兩管,上管爲大口徑榴彈發射器,下管爲小口徑無殼彈槍。美國推行的先進戰鬥步槍計劃也曾提出在無殼彈槍上兼裝榴彈發射器。
  3.提高威力,減小彈質量,精簡配套
這也是改進榴彈發射器以提高性能的主要方面。美國曾對M433式殺傷破甲兩用彈加以改進,對M430式的改進也已列入日程,並提出如下要求:新的榴彈應比現有40mm口徑榴彈輕得多,而射程、精度和威力則優于現行40mm彈藥,而且配用更先進的引信。同時,美國也對品種和型號多達50余種的40mm榴彈系列進行簡化,形成以殺傷破甲兩用彈、殺傷彈和教練彈爲主、配以少量特種彈的40mm榴彈系列。
  4.擴大應用範圍,發展外延産品
各國除大力發展步兵用榴彈發射器外,還積極發展車載、機載、艦載和警用自動榴彈發射器,擴大它的應用範圍。此外,還設想將瞬時高壓原理的無痕發射應用于民用,以滿足高層建築的救援、滅火等需要。
  5.利用新技術、探索新原理
當高低壓發射原理、彈射原理成功地應用于榴彈發射器時,曾受到世界各國的普遍重視,並迅速加以推廣。在榴彈發射器的40多年發展史中,新技術、新原理賦予了它不同于其他武器的新穎性。不難預料,無殼、可燃藥筒和半可燃藥筒技術,以及各種增程技術和新的原理將不斷爲這種似槍非槍、似炮非炮的邊緣武器所吸收,並賦予榴彈發射器以新的生命力。
http://www.hudong.com/wiki/%E6%A6%B4%E5%BC%B9%E5%8F%91%E5%B0%84%E5%99%A8

台長: 阿楨
人氣(4,820) | 回應(16)| 推薦 (0)| 收藏 (0)| 轉寄
全站分類: 社會萬象(時事、政論、公益、八卦、社會、宗教、超自然) | 個人分類: 大陸陸軍 |
此分類下一篇:中國步槍史
此分類上一篇:中國迫擊炮

LG2
中國新型LG2槍挂式榴彈發射器性能解析(組圖)

LG系列。其中的LGl型35毫米槍挂式榴彈發射器和LG3型40毫米自動榴彈發射器已爲大家所熟知(詳見《兵器知識》2006年第3、4期)。本文介紹的LG2型40毫米槍挂式榴彈發射器是爲同時滿足國內外需求研制的,設計了LG2一I和LG2—II兩種型號。前者主要下挂于美國M16 5.56毫米系列步槍上.後者配裝于中國97式5.56毫米自動步槍上。
  結構詳析
  LG2的最大特點是采用發射管側翻式後膛裝彈.具有閉氣性好、膛壓低、彈膛不受高壓燃氣直接作用.基本無燒蝕現象.後坐力小,射擊精度高,結構簡單緊湊,安全可靠,人機工程性好等特點,而蘇聯的GP一30式40毫米槍挂式榴彈發射器由于采用前裝填式,需在彈帶上開槽,閉氣性不好.後坐力較大.影響了射擊精度。而且高溫、高壓火藥燃氣直接作用于彈膛,對彈膛燒蝕嚴重,不僅縮短了武器壽命,維護保養也不便。
  LG2主要由身管部件、機匣部件、發射機部件、連接座部件、瞄具部件、保險柄、緩沖套等組成。
  身管部件是發射器的主要構件。設計師在設計時主要考慮了以下幾個方面:一是爲保證射手安全和發射器的正常使用及壽命,身管要有足夠的剛度、強度和硬度:二是爲不影響被挂武器的正常使用及壽命.整個發射器要輕。設計師采用了高強度鋁合金材料.並且對身管內外表面進行了陽極氧化處理。試驗結果表明,上述方法完全可行。但與此同時發現,發射器在射擊時身管會發熱,手感不好,于是又在身管外部套上木質護木,並安裝了護木壓套,以防止射擊時護木向前竄動。由于發射管爲側翻式,在身管底部安裝了鎖扣以防止身管旋轉,還在身管上安裝了阻彈銷防止榴彈滑脫。
  機匣部件機匣是連接身管、安裝連接座、擊針座及發射機部件的重要構件,也采用高強度鋁合金制成,進行了陽極氧化處理。機匣前上部與連接座相連.在其側面有一大缺口,通過連接座軸來安裝身管。機匣下部的方槽用來安裝發射機部件,由保險柄定位。其下部加工有一小缺口,與身管鎖扣相配合以防止身管旋轉。
  發射機部件采用聯動式擊發機構,用來完成射擊過程。
  連接座部件 是連接被挂武器的重要零件,LG2一I型與LG2一II型的連接座材料都采用高強度鋁合金制成,但結構不同。LG2一I型是通過定位銷、附件挂座與M16相連接,而LG2一Ⅱ型是通過其上部的圓孔和“T”型槽與97式相連接,並由解脫柄未定位。
  瞄具部件 一種新式快速機械瞄准具,由准星、分劃座、表尺座、帶肋板的瞄具座、表尺等零件組成.安裝在機匣的左側後部.可快速折疊以利攜行。表尺座可以在分劃座上轉動,供曲射或直射選擇。射程分劃爲50~400米。分劃距離爲50米。
  彈藥LG2配用的殺傷榴彈和破甲殺傷榴彈都是采用高低壓發射原理.它們的破壞效應不同。其中殺傷榴彈可以殺傷半徑爲10米的有生目標,破甲殺傷榴彈則既能破甲.又能以破片殺傷有生力量。我們以破甲殺傷榴彈爲例來看看其發射過程和殺傷效果。發射破甲殺傷榴彈後,擊針撞擊底火,引燃發射藥,産生高壓氣體.在壓力的作用下.推動彈丸向前運動,碰擊目標後.産生高速金屬射流擊穿角度爲60度、厚度爲40毫米的裝甲鋼板.並殺傷其內部乘員,同時彈體內的預制破片在主炸藥的作用下.向四周飛濺,殺傷半徑爲5米的區域內的有生目標。性能特點
  結構簡單、緊湊、體積小LG2一I型的外形尺寸爲383毫米x66毫米x92毫米(長×寬x高),LG2—11型的爲375毫米x66毫米x100毫米,這種簡單、緊湊的結構緣于模塊化、一件多用的設計思路。如保險柄既是保險狀態和待擊狀態的轉換件,又是發射機在機匣上的定位件。同時,設計者還將發射器與被挂武器的機構有機地結合在一起,省去了很多零件.如扳機倒置于發射器上部.用被挂武器的前護圈作爲擊發握把,既省去了扳機護圈,又省去了一個擊發手柄。
  重量輕 由于發射器安裝了緩沖裝置,射擊時受力合理,後坐力小.相應降低了對零部件的強度要求,因此主要部件(身管、機匣、連接座)用高強度鋁合金制成,大幅減輕了發射器的重量,僅重1.4千克。
  通用性好LG2不僅可以發射自行研制的40毫米系列彈藥.還能發射國外的M433和M406系列彈藥彈藥,如殺傷榴彈、破甲殺傷榴彈、照明彈、訓練彈等。
  對步槍的射擊精度影響小由于發射器附裝在步槍上使用,在射擊過程中産生的振動和後坐力較大,而且步槍槍管前端的強度不是很高,在外力作用下容易變形,影響了步槍的射擊精度。爲減小發射器在射擊過程中産生的振動和後坐力,發射器安裝了緩沖裝置,有效降低了發射器對被挂武器性能的影響。在國家靶場的試驗結果表明,這一措施非常有效,不僅提高了發射器壽命(大于500發),而且對被挂武器的性能影響甚微。
  操作、維護、使用方便,勤務性能好
  扳機倒置于發射器上部,有利于攜行,人機工程性好。由于發射器附裝在步槍上使用,必須將兩者有機結合起來以提高人機工程性,因此發射器采用槍管側翻式裝填,縮小了裝彈和退殼活動空間,利于在狹小的作戰空間裏使用。扳機靠近步槍握把,操作方便。由于發射器采用模塊化設計和優化武器結構等措施.無需輔助工具可快速維護保養。
  保險、安全、動作可靠發射器扳機倒置于發射器上部,動作安全可靠,操作方便。將發射器上的保險柄逆時針旋轉90度時即處于保險狀態.此時扳機扣不動,有效地防止了意外發生。
  外形美觀流暢 設計者對發射器的整體布局、顔色以及與被挂武器的協調性等進行了綜合考慮,因此.發射器的外形美觀、簡潔,與被挂武器非常協調。
  如何使用LG27
  LG2的兩型槍挂式榴彈發射器下挂于步槍的操作使用方法基本相同.下面以LG2一I型挂裝于M16上的操作步驟來說明一下槍挂式榴彈發射器的操作使用方法。
  步驟一:挂座(附件)的安裝拆下M16步槍的上、下護木,將連接片(附件)裝到步槍的槍管上,用螺釘和螺母將挂座(附件)固定在步槍上.裝上步槍的上護木。需要說明的是,挂座安裝後,無需再從步槍上拆下,不影響下護木安裝和步槍使用操作。之後用手拆下步槍下護木便可快速安裝榴彈發射器。而LG2一II型的安裝,不需安裝附件和拆下97式步槍的護木就可直接快速安裝發射器。
  步驟二:發射器的安裝將發射器的連接座定位軸抽出,將連接座插入步槍槍管的後部,把發射器裝到位,再將連接座定位軸複位,鎖住發射器,這樣發射器便被固定在步槍上。
  步驟三:打開機械瞄具將分劃座逆時針旋轉180度,再將准星和表尺各旋轉90度,此時狀態爲戰鬥狀態,反之,則爲行軍狀態。
  步驟四:裝填、發射榴彈 當機械瞄具處于戰鬥狀態,保險柄處于保險位置時,向上按住身管鎖扣,並將身管側翻約70度至開鎖位置後,用手將榴彈裝入彈膛,並推壓身管複位,再將保險柄置于發射位置,即可瞄准、打擊目標。
  步驟五:退殼 向上按住身管鎖扣,將身管側翻轉約70度至開鎖位置.將彈殼從彈膛內取出,並推壓身管複位至閉鎖位置,身管鎖扣在其簧力的作用下,自動複位,鎖住身管。 步驟六:拆卸發射器 只需將發射器的連接座定位軸抽出.將發射器的前端下移約10毫米左右,向前推發射器約6毫米即可從M16步槍上卸下。
  在日常維護和保養LG2時,不完全分解結合發射器即可,其步驟非常簡單:用手按下鎖塊,將保險柄抽出,將發射機部件下移.從機匣方槽內取出發射機部件.然後將身管置于開鎖位置,按下擊針座定位銷.將擊針座旋轉90度後取出擊針座、擊針。結合步驟按分解的相反順序進行。
http://jczs.news.sina.com.cn/p/2007-02-19/0927431976.html
2008-05-14 07:44:12
版主回應
反器材步槍 维基百科

反器材步槍(Anti-materiel rifle,又稱反物資步槍),是一種專為破壞軍用器材及物資的步槍,破壞效果高於狙擊步槍。反器材步槍普遍採用大口徑高破壞力的彈藥,子彈和狙擊步槍子彈外型相似,但口徑較大,通常以12.7×99 NATO(.50 BMG)子彈為主。

設計來源
反器材步槍的設計來自一戰的大口徑反坦克步槍。但由於現代坦克裝甲保護力極高,不易擊穿,於是大威力步槍的用途亦有所改變。傳統大威力步槍多是手動步槍,其精度只能射擊固定目標或很顯眼的裝甲車輛,實際難以擊中遠於一般狙擊步槍射程外的有生目標。
在二戰後曾經有射手試圖提高最大有效射程,並以普通狙擊步槍上改良或在重機槍上加裝瞄準鏡[1]來作遠距精確射擊。這些改裝版本雖然可命中目標,但因戰場實用性低而沒有流行。在1980年代因作戰型態改變,各國開始發展出專用於反器材用途的步槍及大口徑比賽級彈藥,反器材步槍達到接近狙擊步槍的精度。
反器材步槍多設有兩腳架、槍口制退器和後座緩衝裝置,以減輕射手的負擔,部份可裝在三腳架上,對應高精度的比賽級彈藥,其槍管的質量及精度達到狙擊步槍的級數,並配備了可調倍率的瞄準鏡,少數甚至採用犢牛式(無托)結構以減短了槍身全長。反器材步槍被有良好經驗的射手使用時可以準確命中1000米以上的人體目標、破壞油庫、低飛的飛機或直升機、昂貴的軍用物資、雷達設施、引爆地雷、詭雷及未爆彈,也能輕易貫穿現役所有的防彈背心。
另外,有不少國家的軍隊以反器材步槍作反人員目標用途,由於火力強大,其彈藥擊中人體多數出現肢體分離的情況。

著名型號
阿瑪萊特AR-50狙擊步槍,美國 — 12.7×99 NATO(.50 BMG)
巴雷特M82A1狙擊步槍,美國 — 12.7×99 NATO(.50 BMG)
巴雷特M90犢牛式狙擊步槍,美國 — 12.7×99 NATO(.50 BMG)
巴雷特M95犢牛式狙擊步槍,美國 — 12.7×99 NATO(.50 BMG)
巴雷特M99狙擊步槍,美國 — 12.7×99 NATO(.50 BMG)或.416 巴雷特
巴雷特XM500犢牛式狙擊步槍,美國 — 12.7×99 NATO(.50 BMG)
巴雷特XM109狙擊步槍,美國 — 25×59mm(25mm榴彈)
麥克米蘭TAC-50,美國 — 12.7×99 NATO(.50 BMG)
風行者M96狙擊步槍,美國 — 12.7×99 NATO(.50 BMG)
精密國際AW50狙擊步槍,英國 — 12.7×99 NATO(.50 BMG)
精密國際AW50F狙擊步槍,英國 — 12.7×99 NATO(.50 BMG)
精密國際AS50狙擊步槍,英國 — 12.7×99 NATO(.50 BMG)
精密國際AX50狙擊步槍,英國 — 12.7×99 NATO(.50 BMG)
DSR-50狙擊步槍,德國 — 12.7×99 NATO(.50 BMG)
斯泰爾IWS2000,奧地利 — 15.2毫米斯泰爾專用彈APFSDS
Gepard反器材步槍,匈牙利 — 12.7×99 NATO(.50 BMG)或12.7×108 毫米(.50俄羅斯)或14.5 毫米俄羅斯
KSVK狙擊步槍,俄羅斯 — 12.7×108 毫米 (.50俄羅斯)
6P62自動步槍,俄羅斯 — 12.7×108 毫米 (.50俄羅斯)
Mechem NTW 20毫米反器材步槍,南非 — 14.5×114 毫米 或 20×83.5 毫米
M93「黑箭」狙擊步槍,塞爾維亞 — 12.7×99 NATO(.50 BMG)或12.7×108 毫米(.50俄羅斯)
99式狙擊步槍,中國 — 12.7×108 毫米(.50俄羅斯或54式12.7 毫米重機槍彈)
03式狙擊步槍,中國 — 12.7×99 NATO(.50 BMG)、12.7×108 毫米 (.50俄羅斯或54式12.7 毫米重機槍彈)
AMR-2狙擊步槍,中國 — 12.7×108 毫米 (.50俄羅斯或54式12.7 毫米重機槍彈)
JS 12.7毫米狙擊步槍,中國 — 12.7×108 毫米 (.50俄羅斯或54式12.7 毫米重機槍彈)
http://zh.wikipedia.org/wiki/%E5%8F%8D%E5%99%A8%E6%9D%90%E6%AD%A5%E6%A7%8D
2011-10-23 09:29:22
90、91式
中國單兵作戰90式40mm槍榴彈曝光

通俗的說就是將槍榴彈,套在士兵手中自動步槍的槍管口上,用自動步槍子彈擊發,用於攻擊敵方目標的槍用超口徑彈藥。發射裝置則是臨時裝在槍口或將槍口做成適於發射槍榴彈的裝置。槍榴彈主要由彈體、彈尾、引信等組成。按用途分,槍榴彈可分為殺傷槍榴彈、反坦克槍榴彈、殺傷破甲槍榴彈、燃燒槍榴彈、發煙槍榴彈、照明槍榴彈、防暴槍榴彈等;按槍榴彈與發射裝置匹配的不同,它又可分為尾管式槍榴彈、尾杆式槍榴彈、全入式槍榴彈、環翼式槍榴彈、彈筒合一式槍榴彈。
  目前我國軍工企業,為我軍研製並裝備部隊的,是第二代90式40mm系列槍榴彈,該系列槍榴彈,可用81式自動步槍和95式5.8mm自動步槍發射,由於90式40mm系列槍榴彈,採用了新型俘彈器,因此可用實彈發射槍榴彈,[不在像老式槍榴彈,耍用專用空包彈發射],減少了操作和貽誤戰機,極大的提升了我軍單兵武器的作戰效能.
  目前國產90式40mm系列槍榴彈,主耍有以下彈種:
  [A] 90式40mm破甲槍榴彈:
  該彈主耍用於毀傷120米內輕型裝甲目標及土木,水泥工事,空心裝藥聚能破甲戰鬥部,能穿透50米距離上80mm/45度裝甲鋼板,全彈重360克,全彈長357mm,可使用81式7.62亳米自動步槍和95式5.8mm自動步槍發射,直射距離大於70米,最大射程380米.
  [B] 90式40mm殺傷槍榴彈:
  該彈主耍用於殺傷300米以內敵有生力量,該彈戰鬥部裝有400個直徑為3.5mm的鋼球,爆炸後有效殺傷半徑達14米,全彈重360克,全彈長289mm,可使用81式7.62亳米自動步槍和95式5.8mm自動步槍發射,最大射程380米,有效破片大於400片.
  [C] 90式40mm燃燒槍榴彈:
  該彈主耍用於對40米內的幹枝,枯草,木質彈藥箱等各種易燃物,易爆物進行縱火燃燒,其縱火燃燒時間為180秒,全彈重350克,全彈長284mm,可使用81式7.62亳米自動步槍和95式5.8mm自動步槍發射,最大射程400米.
  [D] 90式40mm發煙槍榴彈:
  該彈主耍用於產生煙幕,達到迷盲敵人,遮蔽自己的目地, 全彈重350克,全彈長265mm,可使用81式7.62亳米自動步槍和95式5.8mm自動步槍發射,最大射程400米.其煙障遮蔽面積為2.5米X12米,發煙持續時間為55秒
  [E] 03式40mm破甲殺傷榴彈:
  該榴彈是一種新研製的短小輕便,集破甲和殺傷為一體的多用途槍榴彈,用於毀傷120米內輕型裝甲目標,殺傷260米內敵有生力量,毀傷260米內土木,水泥工事以及車輛,油庫等. ,全彈重370克,全彈長300mm, 直射距離大於70米,用 95式5.8mm自動步槍發射最大射程大於260米,破甲厚度80mm/45度裝甲鋼板, 有效破片大於300片, 爆炸後有效殺傷半徑大於7米.
  根據不完全統計,目前世界上有40多個國家裝備使用槍榴彈。國產90式40mm系列槍榴彈的研製成功並列裝部隊,將為大幅提升我軍步兵單兵,在現代戰場上對付點、面目標和反裝甲的作戰能力,提供了又一款武器,因為槍榴彈操作簡便。自動步槍手人人可用,步兵戰士可隨時利用戰機,充分發揮武器的最大戰鬥效能。
http://www.zgjunshi.com/power/Article_Show.asp?ArticleID=4767

91式35mm榴彈發射器

35mm防暴榴彈發射器系統是以防暴為主要任務的低速榴彈發射器系統。90年代初完成武器系統的戰術技術論證,90年代中期先後定型了56式7.62mm衝鋒槍/35mm槍掛榴彈發射器、35mm肩射榴彈發射器和35mm車載防暴自動榴彈發射器3種發射器,以及兩種類型4種型號的35mm防暴榴彈。隨著裝備的更新,槍掛榴彈發射器又發展演變出81式7.62mm自動步槍/35mm槍掛榴彈發射器和新5.8mm自動步槍/35mm槍掛榴彈發射器,形成了較為完整的防暴榴彈發射器系列。
  91式35mm槍掛式防暴榴彈發射器及其兩種變型發射器,分別附裝在56式7.62mm衝鋒槍、81式7.62mm自動步槍和新5.8mm自動步槍的槍管下方,依託槍械操持射擊;91式35mm肩射式防暴榴彈發射器為整體型單發榴彈發射器,兩種類型的發射器均採用手工裝填,單發射擊,發射35mm防暴彈系列彈藥。
口徑:35毫米
全重:1.45千克
全長:310毫米
初速:75米/秒
戰鬥射速:5-7發/分
表尺射程:350米
http://www.zgjunshi.com/power/Article_Show.asp?ArticleID=1697
2008-05-14 07:47:43
阿楨
駐阿富汗韓軍士兵展示新型雙口徑戰鬥步槍 2012-08-09

該槍其原型爲美國的理想單兵武器“OICW”。但是,美國目前已經下馬該計劃,而韓國,不光堅持研發下來,還列裝了部隊。目前,在阿富汗部署的韓國部隊已經列裝這款新型戰鬥步槍。其編制,應該是每個班配兩支。
http://war.163.com/photoview/4T8E0001/26299.html

韓國K11雙口徑步槍設計缺陷引發炸膛 2012-05-15

近日,韓國研制的K11雙口徑步槍由于設計缺陷引發炸膛事故,K11步槍將會被全部召回。韓國K11多用途步槍是將20毫米榴彈發射器與5.56毫米卡賓槍相結合,該槍逐漸裝備部隊,K11是第一種能夠發射空爆榴彈的肩射式武器。該槍結構緊湊,全槍長860毫米,其中20毫米槍管長405毫米,卡賓槍長310毫米。該槍包括電池在內重6.1千克(不含彈匣),其彈匣容彈量包括30發子彈和5發榴彈。
http://www.qianke.cc/junshi/tushuo/2012-05-15/139684.html
  相關新聞
韓軍隊成世界唯一裝備雙口徑步槍軍隊 環球網 2011-5-5
韓國K11雙口徑步槍獲首份訂單阿聯酋訂購40支 中華兵器大全2010-5-24

解放軍新一代智能步槍列裝 2012-04-10

據環球網報道,一些中國網絡軍事論壇也展示了兩張關于某型單兵綜合作戰系統的介紹手冊圖片。圖中一種被稱爲單兵綜合作戰系統火力子系統的新型槍械正在解放軍陸軍的基層部隊進行測試或試驗,這種新型武器的外形類似于美軍的XM-29 OICW單兵戰鬥武器。
該系統全長不大于950毫米,全槍質量不超過5千克,火力子系統爲步、榴、霰合一武器,可發射5.8毫米槍彈和20毫米空炸榴彈,能對付多種目標。
http://slide.mil.news.sina.com.cn/slide_8_199_14542.html

美軍智能步槍子彈就像手榴彈 2010/12/06

圖為XM25型步槍
美軍日前開始將一種新型的未來步槍投放在阿富汗戰場,美軍今年將購入12,500支XM25步槍。有效射程達2,300英尺(約700公尺),25毫米的「智能子彈」內含晶片,能夠接收來自準星的無線電訊號,知道與目標之間的確實距離。假使敵人躲在牆後,可設定子彈在飛越牆後1公尺,在敵人身旁引爆,準確的摧毀敵人的戰力。
http://hk.epochtimes.com/10/12/6/128641.htm
2012-08-09 11:32:44
圖博館
軍報透露:狙擊榴彈發射器列裝41軍“塔山英雄團”

2016-08-19 出版的《解放軍報》報導《手工作業課目成為駐訓必修課》,其中提到41軍“塔山英雄團”在榴彈發射器訓練中強調不能完全依賴自動化瞄準系統,要紮實手動瞄準的基本功。報導中細節中可以看出,此型榴彈發射器具平時主要使用帶有激光測距的瞄準器,可以推測這就是QLU-11式狙擊榴彈發射器,該型武器列裝主要作戰地域多山、熱帶叢林地區的41集團軍,可謂合適。
  41集團軍的主要假想敵目前軍隊現代化程度有限,其主要的裝甲車輛仍以上世紀70-80年代中、美、蘇製造的老式車輛為主,完全可以被35毫米榴彈發射器的破甲彈擊穿。
  儘管我軍現在已經普遍裝備帶有三腳架,火力強大的04式,但在山岳叢林環境下, 這種榴彈發射器機動不便,單兵能夠攜行的輕便榴彈發射器更符合需要。同時,35毫米狙擊榴彈發射器又具備彈道平直,射程遠,精度高的特點,在戰鬥中可以對敵人普遍裝備的美製M79等老舊榴彈發射器形成很大的優勢。
  QLU-11是湖南兵器工業集團公司開發的一種先進武器,這家企業是我國輕武器研製生產領域頗具特色的一家企業,近年來他們還推出了8.6毫米狙擊步槍等一系列比較特別的輕武器。
  QLU-11使用專門研製的35毫米高精度榴彈,雖然也可使用其他型號35毫米榴彈,但精度會大幅下降。根據湖輕所在2016年警用裝備展上展示的外貿40毫米高精度榴彈發射器的展示視頻,其精度足以在400-600米距離上射擊敵碉堡觀察孔。
  而QLU-11榴彈發射器的一個重要特點就是帶有Y/MJL-11-005型瞄準鏡,這實際上是一種自動火控系統,具有激光測距、彈種選擇、溫度傳感、俯仰角傳感、偏流自動修正、人工橫風、海拔修正、自動解算、自動裝訂射擊諸元、故障自檢等一些列自動化功能。不過,如果在戰場上遇到粗暴操作,或者磕碰,確實有可能折斷而無法使用。此時就只能用機械瞄準具進行人工瞄準了,QLU-11的機械瞄準具具有立式表尺和片狀準星。
  從軍報的文章中來看,這種武器可能是裝備於步兵團的砲兵連或者機槍連,因為榴彈發射器具備曲射的能力,因此射手也要學習手工標圖、沙盤作業、砲兵手動裝定諸元、計算單獨修正量等技能,其實這些技能不僅僅是為了在瞄準鏡壞掉的情況下緊急瞄準射擊,在瞄準鏡可以正常工作時,理解火控系統工作原理也有利於射手提高射擊精度。
http://www.guancha.cn/military-affairs/2016_08_19_371806.shtml
2016-08-20 09:24:25
圖博館
深度:中國這款新殺器亮相讓狙擊作戰進入炮轟時代2016.12.26 新浪軍事

  QLU11式35毫米狙擊榴彈發射器,與LG5型相比,主要區別為採用我軍制式的35毫米口徑,結構由發射器、瞄準鏡/瞄準具等組成。 發射器由身管機匣組件、自動機組件、整體導軌組件、發射機組件等組成。 也分為輕、重兩型,都是半自動發射,只是選用不同的組件。 輕型採用雙腳架,配4發彈鼓,長1225毫米,僅13公斤重,重型使用三角架,配15發彈鼓,全長1415毫米,全重25公斤。
  35毫米口徑按分類法,已屬於炮了,所以它的出現讓狙擊戰進入了炮轟時代,其榴彈初速達到450米/秒,最大有效射程2000米,可以打擊工事射擊孔或建築物門窗,其不依賴於動能毀傷目標,而是彈藥內部炸藥爆炸形成的攻擊波及彈片等,也就說,可以在2000米拆工事,在800米內,可以保證更高的精度,達到定點除清的效果,達到與狙擊步槍的效果。 由於重型採用了三角架,更為穩定,其最大射程可以提高到2500米,又採用15發彈鼓,擁有了對集團目標進行壓制的能力。
  其能夠高精度射擊的原因為發射管採用浮置式結構,發射管與機匣連接處設有後坐緩衝機構,實現高精度射擊;原有的瞄準鏡已不適用,於是換裝白光瞄準鏡或光電瞄準器,後者才是好東西,屬於高性能的帶有火控解算能力的光電瞄準具,由激光測距、彈道計算機指示器等組成,可以自動進行彈算解算與裝定,幾乎是指那打那,具備極高精度的致命打擊能力,更可以對彈藥引信進行設定,以在特定目標上方爆炸。
  採用了全新的彈藥,增加了狙擊破甲殺傷彈等多種型號,它們的特點為初速高、精度好。 35毫米榴彈不僅僅能殺傷人員,也可以各種裝備及器材達到毀傷效率,適合於打擊集群目標,對輕型裝甲目標也有相當毀傷力。
  相比之下,普通的榴彈發射器的最大射程可達1500米到2000米之間,但是限於瞄準鏡等原因,有效射程僅為500米左右;例如:國產87式榴彈發射器,對點目標有效射程為600米,最大射程1750米。
  QLU11式完美地將榴彈器的大射程與大威力,與狙擊步槍的高精度等能力相結合,非常適合於巷戰等複雜作戰條件下,實施精確狙殺。 (作者署名:麥田軍事觀察)
http://mil.news.sina.com.cn/jssd/2016-12-26/doc-ifxyxury8754049.shtml
2016-12-27 08:12:01
圖博館
用霰彈槍破門能不能信?別被欺騙了哦 2017.03.08

用散彈槍破門這個場景大家看得都是最多的,當然了也是最酷的。那麼電影中散彈槍破門到底是不是真的呢?本期聲音為大家揭秘
普通門鎖的強度就高到手槍彈打不穿,步槍彈是可以打穿,但不一定將鎖打斷。霰彈槍近距離要打斷門鎖又要避免反彈危險,成功率不能保證。
破門更有把握的是相對強度不大的門鉸鏈。破門霰彈槍大都使用較安全的特殊霰彈,由鐵粉或其它高密度易破碎原料用蠟混合成型製造的。
另外鉸鏈一旦破壞,門會直接倒下。不會順著鉸鏈打開而遮擋視線和看不到門背後情況。
霰彈槍用的是破門彈不是戰鬥霰彈。用戰鬥霰彈開鐵門出現跳彈就玩完了。著名的破門彈稱為Shok Lock彈,該彈的裝填物是破裂金屬陶瓷彈,著靶後碎裂成無毒塵埃,適用於100m射程上的防禦任務。MK彈道系統公司生產的“萬能鑰匙”彈藥就是其中使用較為廣泛的一種彈。
該彈的塑料殼體內排列有細小的金屬射彈,可以有效破除鉸鍊或門鎖,如果使用正確,則既不會穿透門也不會有彈回碎片的危險。
注意,使用“萬能鑰匙” 或者其他這類彈的射手應該戴上護目鏡,以保護眼睛不被彈藥破碎時產生的細微塵粒所傷害。“萬能鑰匙”的槍口初速為475m/s。為了達到摧毀門鎖的最佳效果,應以90°的射角射擊;要摧毀鉸鏈,則最好以30°的仰角或俯角射擊。
2017-03-20 10:07:03
圖博館
俄軍即將裝備一新武器可把對手轟成渣 我軍卻看不上2018.2.24新浪軍事

  現代榴彈發射器有步兵大砲之稱,主要在較遠距離殺傷的人員,摧毀土木工事和輕型裝甲目標等;俄軍現役主力型號:AGS-17上世紀70年代即服役的型號,由於採用30毫米口徑,故有威力不足的問題,俄軍很早以前就試圖開發一款威力更大的型號。
  俄軍選擇了40毫米口徑,卻因蘇聯解體等原因,其研發工作一直相當緩慢,直到2008年,才第一次展示了6G27型,又經過十年的測試才算可以裝備部隊了。
  新的40毫米彈藥與以前的舊30毫米彈比,最大射程提高到2500米,提高了45%左右;榴彈重0.45公斤,自然殺傷半徑也大,命中精度更高。再加上採用導氣式自動原理和槍機迴轉閉鎖,射速極高,可以在3秒內,打完一個彈鏈,即20發榴彈,可以保證直接將2500米內對手轟成渣。
  可惜我軍卻幾乎看不上它的設計,主要是它的設計有個缺點:為啥非要坐著才能射擊?40毫米口徑確實解決威力不足的問題,但是它的後坐力也更強,這將造成整個武器的重量上升,俄方為了克服這一問題,設計了一個特別的三角架,這樣再加20發彈藥,全重控制在32公斤。
  這樣就引起一個問題,整個武器的射擊穩定性不好,影響到精度了,於是俄方在折疊三腳架上為士兵設置了“座位”。,射手坐到上面,以自已的體重做為配重,從而達到讓射擊穩定,以坐姿進行射擊,這屬於非常危險的動作,在交火中,如此射擊等於給對方當靶子。
  類似的設計,我們在新一代的單管14.5毫米高射機槍上採用過,但是那屬於支援武器,往往放到縱深內,專門在遠距離上開火;榴彈發射器卻是步兵分隊裝備,往往要放到最前沿的,這樣的設計就成問題,那麼怎麼能讓我們喜歡嗎?(作者署名:軍事天地)
http://mil.news.sina.com.cn/jssd/2018-02-24/doc-ifyrwsqh5865102.shtml
2018-02-25 11:29:14
圖博館
中國軍艦不擔心周邊出現蛙人多種裝備讓其有來無回2018.2.25新浪軍事

  2017年中國檢察日報首次披露我軍索馬里護航編隊在完成護航任務停靠吉布提港進行補給時遭到蛙人襲擾,我軍艦艇隨即進行驅離,兩款反蛙人利器更是功不可沒:我海軍裝備的CS/AR1型55毫米反蛙人火箭炮與QBS06式水下步槍。
  其實此次反蛙人作戰只是近年來中國海軍反蛙人的一個縮影,前幾年由於與越南就海洋問題產生糾紛,越南在正面無法與中國進行抗爭之時在背後小動作不斷,派遣蛙人就是越南採用的重要手段之一,2014年越南便派遣蛙人在中國“981”鑽井平台周圍放置大量漂浮物、漁網等等。此後我軍加強了錨地防禦訓練,並裝備了一大批的反蛙人裝備,整體水平有了較大的提升。
  CS/AR1是中國在進行引進俄DP-65之後消化吸收後生產的國產型號,更加輕巧便捷,模塊性更強,可自動監視1000米以內的水下海域,並且可以在發現目標後自動跟踪追擊並將其裝備的十枚榴彈發射,使得蛙人葬身水底。
  由於水的密度較大,阻力也相對較大,常規步槍在水下並沒有辦法正常使用,QBS06所使用的是水下專用彈藥,從外形上來看非常像一枚縮小版的箭支,這種設計大大減小其在水下的阻力,同時箭頭的設計以保證了一定的威力,在水下也能輕鬆穿透氧氣瓶瓶身以及蛙人所穿的防護服,。
  未來我軍還將進一步加強近海錨地防禦的能力,像水下小目標探測聲吶等一些列的新技術也將大規模應用,在這還是奉勸一下某些國家的蛙人還是小心為妙,所謂再一再二沒有再三,不要真的挑戰底線,最終葬身魚腹。(作者署名:劉劍鋒談兵)
http://mil.news.sina.com.cn/jssd/2018-02-25/doc-ifyrwsqi1358968.shtml
2018-02-26 11:15:33
jsoujsou
戰略步槍

(啥是戰略步槍?似前評〈戰略無人機〉蘇俄大而不當華爾不實的戰略無人機吧!

的相反,中共的軍民產品多依【新圖博館】《實然觀》所言:「開放式改革,成本性創新 ,創造性繼承 」之原則、而美國是創新為創新、日本則是閉門造車式工匠精神,故見中國的QTS11(ZH-05)智能步槍/055驅逐艦/ZBD-05兩棲突擊車...等成功了、而美國的XM25(OICW理想單兵戰鬥武器)/DDG1000驅逐艦/EFV遠征戰車...等失敗了,若非政治因素、物美價廉的中國軍民產品將似無人機行銷全球無敵手。但軍迷噴子還像噴95步槍一樣在噴QTS11。

是嗎?那我就貼些相關的文圖吧!

圖參:http://mypaper.pchome.com.tw/jsoujsou/post/1375066154
另參【圖博館】:戰略無人機 中國槍榴彈 中國03式步槍 鄉民糞青為何老對95步槍噴糞 從美DD(X)驅逐艦看170的差距 美軍華而不實的高科技兵器 美中兩棲裝甲車 )

中國QTS11智能步槍首交外軍適用,國內已開始逐步列裝2017-03-13

QTS11(ZH-05)研發始於2010年,2014年2月,照片首次在網上曝光,已裝備解放軍海軍陸戰隊,參加亞丁灣反海盜護航巡邏。近日有照片顯示,有外籍士兵(馬來西亞、柬埔寨)拖疑似裝有QTS11的戰術箱在車站候車。
  它不僅具備突擊步槍特有的性能,而且具備20毫米程控多用途榴彈發射器,特別是它的引信編程火控系統,技術含量堪比美國傲視群雄的XM25先進榴彈槍,精確度極高。
  雖然相對世界其他國家時間較晚,但目前各國軍隊中,單兵綜合武器系統投入實戰的寥寥無幾,而中國這把「戰略大槍」已經開始小批量裝備,在世界單兵綜合武器系統使用上已經走在了前列。
https://kknews.cc/zh-tw/military/nml5krq.html
2018-04-07 07:14:33
jsoujsou
美軍“長矛”導彈僅黃瓜大小射程2千米 中國也有類似產品2018-06-18新浪軍事

  子彈會自動命中目標,這是一般商業科幻電影最喜歡運用的鏡頭之一。就目前而言,能夠實現這一科幻子彈的途徑,就是採用微型導彈技術,將導彈微小型化,使其達到子彈大小,卻還可以保持導彈的功能。隨著科技的進步,尤其是武器微型化的發展,“子彈”和導彈一樣自主飛向目標不再是一件遙遠的事情。例如美國著名的“長釘”導彈,就是微型導彈的典型代表。
  “長釘”2006年5月26日研發技術並試射,長度僅有63.5釐米,彈徑57毫米,重約2.4千克,採用了發射後不管的設計,但是2.4Kg超出了美軍士兵對於微型導彈的定位,於是,美國雷聲公司研發 771克“長矛”,長度42.7釐米,直徑只有40毫米,射程為2000米,採用高爆破片殺傷,殺傷半徑為10米。 “長矛”可以裝到步槍榴彈發射器上進行發射,採用半主動鐳射制導,因此需要兩名士兵進行操作,一名士兵負責發射,另一名士兵負責使用鐳射指示器瞄準目標。
  微型武器研發,我國也沒有放鬆,此前在珠海航展上,就曾經展出中國航太研製的“袖劍”長40釐米,口徑約為60毫米。但袖劍重量大約為4KG,隨著中國材料科學與導彈技術的迅猛發展,導彈的輕型化,假以時日一定能夠突破!(作者署名:利刃/張陽)
http://mil.news.sina.com.cn/jssd/2018-06-18/doc-iheauxvz0076753.shtml
2018-06-19 08:43:21
jsoujsou
中國最新“微型大炮”揭開面紗 令我軍單兵戰力爆表 2018-08-05 新浪軍事

  從照片中可以看出,這把半自動榴彈發射器,總體佈局類似於美國、南非、俄羅斯等國若干種類似武器。它的重量級別與威力介乎於槍掛手動裝填榴彈發射器與帶腳架的輕型自動榴彈發射器之間。
  它使用一個非常類似於我軍87式榴彈發射器彈鼓的供彈設備,幹練的機匣部分與粗短的膛管結合,有前後兩個手槍式握把。配有槍托便於抵肩射擊。機匣頂部配有較大尺寸的折疊曲射尺規,搭配膛口上方的準星使用。
  中國湖南輕武器研究所的LG6轉輪榴彈發射器,非常類似南非、美國等同級別型號,它外銷時使用40×46毫米低速榴彈。
  南非、美國、俄羅斯的單兵半自動榴彈發射器,也使用的是類似於LG6的轉輪方式。這令中國陸軍這一最新半自動榴彈發射器,成為了罕有的使用螺旋彈鼓供彈的同級別武器!
  究竟為何放棄轉輪,而使用87式等我軍批量裝備的型號使用的彈鼓,可能是考慮到彈鼓更換較快,可以直接更換一個彈鼓繼續作戰,火力停頓的時間最短化。而轉輪供彈方式的發射器往往需要逐發裝填,延誤戰機。而且彈鼓對於我軍來說,技術成熟性更佳。
  但也必須指出,87式使用的彈鼓,在再裝填時需要克服內部螺旋卷簧的阻力,費力費時一些。而轉輪式裝填時並不存在卷簧阻力問題,更為快捷,只是裝好後需要手動將驅動轉輪的卷簧上緊。所以應當說各有長短。
  假如再向更高端的級別看,中國還研製了QLB-06等更有威力的榴彈發射器,這是我國的一種制式武器,使用我國制式35×32毫米榴彈。
  而更高端的中國“狙擊榴彈發射器”QLU-11,使用自由浮置式結構、複雜槍口制退器、優化後坐緩衝設計,有著精確狙擊步槍的結構特色。再搭配Y/MJL11-005光電瞄準鏡,令其獲得了電腦自動化的先進火控能力,讓榴彈可以克服風力、重力、溫度等各種干擾,準確的擊中遠距離目標。但這顯然會令成本高漲,使得中國最新半自動榴彈發射器有著成本優勢。
  不難看出,中國陸軍這次曝光的半自動榴彈發射器,是前面提及的中國多種已經裝備使用的榴彈發射器的有力補充,是我軍單兵能夠大批量使用、廣泛裝備的一種簡單有效、可靠兇猛的“微型大炮”。而與外國產品相比,有著自身獨特的技術特點,將在國際市場上有著突出的競爭力!
http://mil.news.sina.com.cn/jssd/2018-08-05/doc-ihhhczfa7800261.shtml
2018-08-06 09:06:26
圖博館
中國89式重機槍為何彎道翻車:持續戰力僅有四分鐘 2018-10-17 新浪軍事

  80年代,受國際上流行“中口徑機槍消亡論”,以及對彎道超車式發展的非理性狂熱;國內決定淘汰壓制能力達到600-800米的7.62毫米通機,用5.8毫米通用機槍(88式機槍)和輕量化的12.7毫米機槍(89式機槍)實現火力銜接。
  二戰後的高速小口徑設計,直到現階段對於常規的自動步槍、班用機槍、沒有消聲要求的手槍和衝鋒槍、乃至於水下槍械都是合適的;但是絕對不適合於通用機槍、狙擊步槍、專業消聲槍械等武器類型。在盲目激進的投機心態驅使下,強行用小口徑統一所有不同用途的武器來彎道超車,決策思路違背物理和數學規律,最後的結局必然是大面積翻車。
  不僅是那些被錯誤小口徑化的槍械要遭殃,連帶著火力定位要與這些槍械完成射程銜接的高級別武器,同樣也會被拉下馬摔進泥塘——中國89式12.7毫米機槍就是極為典型的悲劇型號。強推5.8毫米通機,直接導致中國步兵整個中遠端機槍火力體系陷入近乎全面崩塌的狀態。
  一:遠遠超越工程技術極限的減重要求,使89式機槍精度和壽命完全崩潰
  美歐蘇的原始設想,是用搭載12.7毫米的裝甲車等機動平臺,取代7.62機槍的步兵機槍組,因此沒有對12.7毫米機槍提出過度的減重要求。但在80-90年代,中國陸軍的機械化程度非常低,根本不可能有這個條件。
  為了銜接上5.8毫米機槍,不至於造成火力空白地帶,新的12.7毫米機槍必須能人力背負,緊密跟隨一線步兵運動。這限定了89式機槍的重量,必須與70-80年代中國軍隊大量裝備的67系列7.62通用機槍處於同一級別67式機槍設計水準極差,改進到67-1型時,三腳架狀態(即重機槍狀態)仍超過24公斤。
  和美蘇相比,89式重機槍極其輕巧,槍身僅17.5公斤,三腳架狀態下的全重僅有26.5公斤;只相當於美蘇型號的槍身淨重、甚至還不到。比如蘇聯在70年代初服役的NSV,槍身25公斤,全重41公斤;美軍的M2HB機槍,基本設計年代較早,槍身重達38.1公斤,腳架重20公斤。
2018-10-18 09:57:40
圖博館
在槍械設計製造水準遠不及美蘇的情況下,給出超越美蘇水準幾十年的重量指標——美軍現在的最新試驗型號都還是比89重機槍更重(28 vs 26.5)、射速低得多(265 vs 450~600)。這樣的項目,可能成功嗎?
  二:89機槍400米彈著點散佈直徑達到5米33
  在公開出版的九五軍隊重點教材《輕武器射擊教材》中,給出了89式機槍等國內各種主要槍械的射表。根據射表計算,89式機槍在發射威力較差的老式54式彈藥(後被89式彈藥淘汰)時,400米距離的彈著點散佈圓直徑達到2.88-3.47米。
  在發射改善彈頭威力(重量、初速都更大)的89式彈藥時,僅100米距離上散佈圓直徑就達到1.15-1.39米,400米散佈圓急劇擴大到4.1-5.33米——這意味著,400米上,89機槍的彈著點散佈面積達到22.3平米。
  國內原有的7.62毫米通機,在400米上的最大散佈直徑為1.73米。顯而易見,89式機槍由於極為糟糕的射擊精度,根本不可能有效的負擔起400米以外的火力壓制任務,根本無法完成替代7.62毫米通機的任務要求。
  三:看似巧妙、實則死馬當活馬醫的振動控制思路,拯救不了89式機槍的精度
  在89式機槍相關資料中披露的的一個關鍵思路就是,既然不能靠重量和剛度來強硬的阻止振動發生和擴散;那就通過不同部件之間的振動進行相互制衡——這個部件振動帶著槍管往左偏,那個部件振動起來帶著槍管往右偏,調整好振動的頻率和振幅,讓振動同步傳遞到槍管上相互抵消豈不美哉?最終的結果看精度就知道,並不太好。
  從槍械和彈藥的製造裝配來說,國內的水準一直很糟糕——比如92手槍直到近兩年的改型手槍上才克服了彈匣不能互換的毛病。在各個部件外形尺寸和熱處理實際差異都很大的情況下,這些部件本身的振動特性必定和設計相差甚遠,組合起來就更是花樣百出。
  四:89機槍既沒有精度,步兵攜行下更沒有火力持續性
  12.7x108毫米機槍依靠步兵攜行,還有一個非常致命的問題,就是攜彈量。這個口徑的子彈重量已經非常大了,彈頭就有47-60克重,彈殼就有65-67克,全彈重量動輒120-140克甚至更重——特別是後來的新彈藥加大威力,全彈重量更大。
2018-10-18 09:58:39
圖博館
89式機槍的彈鏈盒容量為51發彈,包括17節可散彈鏈在內重量是2.1公斤;一盒彈藥重量就超過9公斤,204發彈藥要4個盒子,全重達到36-37公斤,已經比89機槍本身都重得多了。
  搞到最後,一挺89機槍要4個人才能伺候得動,一個專門背彈藥,一個背槍身,一個背三腳架,一個背備用槍管——連續射擊100發後需停火冷卻或者更換槍管。這四個人至少有三個人要攜帶用於自衛的95式步槍以及對應的步槍彈藥,還有各種亂七八糟的東西。
  一個撐死了能帶204發彈藥的機槍組,即使是按60發每分鐘的射速去打,連4分鐘戰鬥都維持不了。再加上400米外散佈直徑高達5.33米的感人精度,89重機槍的步兵火力組,是能在400米外壓制7.62毫米通機火力組,還是反過來被人家用更精確的持續火力壓制,並不是難以判斷的事情。
  結語:89式重機槍系統的悲劇,源於總體方向就是存在根本性錯誤的彎道,後期已不可能用具體設計去加以挽回;一切超車的努力,都註定要以翻車告終。(作者署名:候知健)
  回應
 這槍的定義就是遠距離壓制武器,狙擊手的狙擊距離一般800米。步槍瞄準射擊距離一般400米。機槍還要1000點射啊?400米左右掃射就是極限了吧?250米左右掃射是一般情況吧?看測試資料中,最大距離是400米就知道了。
 本來就是一機槍精度本來就最差還玩掃射,連發哪來的精度。火力壓制就是要用最快的射速將火力傾瀉到對面去,彈藥是有限的,不可能持續很久。這作者穿越火線玩多了,那裡面機槍是一個人端著就走,子彈也多,精度也好。
 全文就是,中國沒一把槍能用。
 這槍是一把好槍,在國際上還蠻恰香的,出口很多89式!長短點射的精度都還不錯,世界上所有12.7mm口徑的重機,連發狀態下精度都一塌糊塗,而且最高射速的話就是機載的12.7重機載彈量都支撐不了4分鐘!而且這槍是我國現役裝備最多的重機槍,部隊都還反映良好!
https://mil.news.sina.com.cn/jssd/2018-10-17/doc-ifxeuwws5162501.shtml
2018-10-18 09:59:49
圖博館
中國首創35毫米水下榴彈 可攻擊"水下裝甲目標" 2018-11-14 觀察者網 席亞洲

  這次航展上,北方集團和湖南輕武器研究所各有一個展臺,展示了各種輕武器,這其中包括了多種大家多少聽到過一些風聲的新型武器裝備。
  與35毫米水下榴彈同時展出的還有60毫米反蛙人榴彈
  工作人員介紹說這種榴彈的主要殺傷方式是通過氣泡能,或者說利用爆炸的水壓來消滅敵方人員目標,不過他拒絕透露這種榴彈的引信原理。他表示這是一種初速較高,彈道較為平直的榴彈,主要用於攻擊水下裝甲目標,能擊穿一定厚度的鋼板。不過用來擊穿潛艇的耐壓殼那還是不可能的。
  其實從水面發射,打擊水下蛙人的榴彈,我們倒是也見過別國的類似產品,例如俄羅斯的DP-61、DP-64榴彈發射器。
  我們暫不清楚這種水下榴彈的射程有多遠,但如果夠遠的話,用來引爆小型水雷或許也是一個可行的用法,就和陸地上用反器材步槍消滅地雷一樣。尤其在登陸前肅清岸灘附近水雷障礙的時候,可能會比使用炸藥引爆速度更快
  我軍蛙人使用的水下武器,主要是06式水下步槍和05式水下手槍
  這兩種武器的彈藥在這次的航展上也有展出,基本和俄羅斯APS水下步槍的彈藥採用相似設計,截錐型頭部,較長的彈體,水下射程約為20-30米,水面射程就只有約100米了
  俄近年來已經推出了新一代水下步槍ADS,它所使用的PSP水下步槍彈的外形尺寸和普通子彈一樣,大部分彈頭埋入蛋殼,上面是PSP彈的示意圖,據稱這種子彈在水下射程和APS的子彈差不多,為18-25米,而在地面上也能達到500米最大射程
https://mil.news.sina.com.cn/china/2018-11-14/doc-ihmutuea9988489.shtml
2018-11-15 11:56:43
圖博館
俄軍換裝12.7毫米大口徑自動步槍 打透磚牆都沒問題

  俄羅斯衛星通訊社2018-12-13報導,俄運動及狩獵武器中央設計研究局代表尤裡•阿梅林表示,該局已經在向俄強力部門人員供應被美國媒體稱為“超級武器”的ShAK-12新型步槍。
  ShAK-12在印度國際防務展(Defexpo India 2018)上首次亮相海外,這是一款供特種部隊使用的高效近戰突擊武器,其主要任務是迅速而有效地命中敵人,包括身穿防彈衣或防護罩的敵人。
  該步槍使用12.7毫米×55毫米大口徑子彈,該子彈在近距離具有強大的停止作用,但同時在射程增加的情況下迅速損耗能量,從而降低擊中第三者的可能性。
  中國軍事專家尹卓曾表示:“ShAK-12大口徑自動步槍具有模組化、一槍多用、跟普通槍械有互換性的特點,在擊透防彈背心、裝甲、磚牆等具備一定防禦能力的目標時,通過替換在槍管口徑、槍管初速、彈丸初速和彈丸穿甲能力等四個方面得到加強。”他指出,在戰場上“換裝”這款多用途步槍一分鐘內就能完成,首先更換模組式槍管,換上大口徑槍管可以發射大口徑彈藥,同時換上穿甲能力強勁的穿甲彈,再加快彈丸初速,擊穿防彈背心或打透磚牆都不成問題。
  國防科技大學副教授高博也曾指出指出:“ShAK-12的最強火力源於槍彈的巨大動能,體現為彈藥的穿透力和殺傷力。它採用的12.7×55毫米槍彈是普通步槍彈裝藥量的兩倍以上,一發的動能遠大於常見槍彈,這使得該槍非常適合進行城市近戰,有利於射殺披掛出色防彈衣的敵人,擊穿對方一般防禦裝備也沒有問題。此外,ShAK-12步槍的子彈有效射擊距離僅為100米左右,一般步槍的有效射程是400米左右,這款步槍在提升殺傷力的同時,大幅降低了有效射程,使得彈頭飛行距離超過有效射程後速度會快速下降,這對避免誤傷平民也有一定幫助作用。”
  回應
ShAK-12是無托槍高瞄準基線,噴95步槍? 中國多管38毫米轉輪式榴彈發射器,有效射程100-150米!
https://mil.news.sina.com.cn/world/2018-12-14/doc-ihqackac5943703.shtml
2018-12-15 07:35:42
我要回應
是 (若未登入"個人新聞台帳號"則看不到回覆唷!)
* 請輸入識別碼:
(有*為必填)
TOP
詳全文
