颱風級核潛艇

推薦 0 收藏 0 轉貼0 訂閱站台

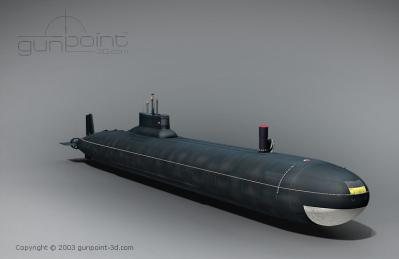

941型颱風級Typhoon

  概觀
艦種 彈道飛彈核潛艇
擁有國 俄羅斯
前型 德爾塔IV級
次型 北風之神級
同型 6艘(詳見同級列表)
竣工 於1989年全部完成
結局 僅剩一艘服役中
  技術數據
水上排水量 21,500噸
潛航排水量 26,500噸
水上吃水 12.5米
潛航深度 400米
全長 171.5米
全寬 23.3米
艇體結構 雙殼體
動力系統 2具壓水冷卻式核子反應爐
2具蒸氣渦輪機(80000軸馬力)
潛行極速 25節
自持力 大於三個月
乘員 180人
  武器裝備
魚雷 533毫米魚雷發射管2具
650毫米魚雷發射管4具,共24枚魚雷
飛彈 SS-N-16飛彈
SS-N-20彈道飛彈20枚
SS-N-15反潛飛彈
(可自533毫米魚雷發射管發射)
所有飛彈皆可攜帶核彈頭。
  代號
北約代號 颱風級(Typhoon)
蘇俄代號 941型阿庫拉級(有趣的是北約卻將971型狗魚級核攻擊潛艇命名為阿庫拉級)
蘇俄名稱 鯊魚級(Акула,拉丁轉寫為Akula,音譯為「阿庫拉」)
941型"Акула" (鯊魚) 核潛艇,北約代號「颱風級核潛艇」,是蘇聯最大的彈道飛彈潛艇,也是目前為止世界上人類建造的最大的潛艇,由紅寶石設計局設計完成。該潛艇是典型的冷戰時期的產物,設計目的是為了達到「相互保證毀滅原則」。與它的對手—美國俄亥俄級相比,其體積近乎於是後者的兩倍但是核彈投射能力遜於後者。裝備20個飛彈發射管裝載SS-N-20彈道飛彈。其射程達到8300公里,可以讓颱風級打擊到與她同處一個半球的任何一個目標。颱風級核潛艇是目前世界最大體積和噸位潛艇紀錄保持者。
  研製背景[
颱風級的總設計師在接受Discovery採訪的時候曾是說過這樣的話:「你、我都生活在一個不完美的世界,而且將要繼續生活在這個世界中。」「當時美國生產了俄亥俄級核動力戰略潛艇,為達到超越,我們必須研製出更強的潛艇,就是鯊魚級。」[1] 這也就是颱風級研製的原因。
  研製生產
颱風級第一艘在1977年開始動工,1980年9月下水,而於1981年開始服役。颱風級在設計研究初期遇到了很多困難,比如自衛武器的布設,如何布設20個飛彈發射筒等。颱風級建造計劃已在1989年全部完成,共六艘同級艦。當時蘇聯曾準備大量建造颱風級,就因為經濟問題放棄了原設想。現在俄羅斯海軍也由於經費等問題,使得其中三艘退役,而其餘三艘也只能保證一艘在臨戰狀態。面對美國的14艘俄亥俄級(原共18艘,其中4艘改為巡弋飛彈潛艇),俄羅斯海軍現在已經沒有能夠對等的武器了。但俄羅斯並沒有放棄彈道飛彈潛艇的研發。俄國自1996年開始研製「北風之神」級(俄語:Борей,俄方代號:955級,無北約代號)戰略核潛艇。俄羅斯官方宣布北風之神級首艦已經於1996年開始建造,在2007年下水。2、3號艦也在2005年內開始建造。但相關數據仍是個謎。
颱風級核潛艇
TK-202
2004年,媒體報導稱俄羅斯將徹底拆除6艘中的3艘颱風級核潛艇(重新起用TK-208,拆除1艘現役艇和2艘退役艇),僅保留用於戰備的一艘颱風級,並修復一艘颱風級(TK-208,颱風級的首艦)用作彈道飛彈的發射試驗平台。TK-208迪米特里頓斯科伊號於1981年開始服役,在1983年就被列為預備役,但到1990年「大修」時,因為經濟問題而將原計劃1年的大修拖延了近11年。直到2000年,俄海軍獲得相關經費才得以在2001年中旬完成大修並改裝用於試射新式彈道飛彈(布拉瓦型飛彈,另譯「圓錘」,用於北風之神級裝備的新型彈道飛彈)。而TK-17阿爾漢格爾斯克號和TK-20塞維斯塔爾雖然參與了2004年俄海軍的「安全-2004」演習,但都未發射飛彈。R-39 RIF礁石[2]/SS-N-20鱘魚型飛彈已經宣布停產,而TK-208現用作試驗平台,其他兩艘也都從06年起封存。
紅寶石設計局曾提出拆除颱風級的飛彈筒代以貨倉,成為載荷15000噸的跨北冰洋運輸潛艇。[3]
  同級列表
舷號開工時間下水時間服役時間退役時間
TK-2081977年3月3日1980年9月23日1981年12月12日在役
TK-2021980年10月1日1982年4月26日1983年12月28日拆解
TK-121982年4月27日1983年12月17日1984年12月27日拆解
TK-131984年1月5日1985年2月21日1985年12月29日拆解
TK-171985年2月24日1986年8月1987年11月6日封存
TK-201987年1月6日1988年6月1989年9月封存
TK-2101986年1990年N/A拆解
  結構及武器系統
圖為颱風級的部分艇身豎切面,圖中紅色框內為飛彈艙集非耐壓部分艙部分,而藍色框內為主艇體與魚雷艙。其中①為飛彈發射筒、②為魚雷艙、③為533毫米魚雷發射管、④為聲納站
  颱風級共有19個艙室,從橫拋面看成「品」字型布設,並且在主耐壓艇體、耐壓中央艙段和魚雷艙使用鈦合金材料,其餘部分都用消磁高強度鋼材。這確保了即使是北極的2~3米厚度的冰也能被輕易的破開。彈道飛彈發射筒布置在指揮台圍殼的前方,這樣減輕了發射飛彈時於輪機一起產生的震動程度,從而提高安靜程度和發射間隔。耐壓艇體部分則用德爾塔IV級的消聲瓦,非耐壓部分使用一種特製的橡膠水聲消音瓦,從而讓這個龐然大物在水下遁形。颱風級的工作噪音是蘇俄彈道飛彈潛艇中最低的,稍遜於只有它體積一半的俄亥俄級。
  颱風級可以同時齊射2發R-39礁石/SS-N-20鱘魚型彈道飛彈,這在世界上其他任何級別的彈道飛彈潛艇中都是無法做到的。該級與其他蘇俄彈道飛彈潛艇最特殊的設計是使用非典型雙殼體,即非全艇使用雙殼體結構。在飛彈發射筒部分採用了單殼體,也就是將飛彈發射筒夾在雙殼耐壓艇體之間。這樣避免了出現「龜背」(指飛彈發射筒高高隆起於甲板,颱風級是所有蘇俄彈道飛彈潛艇中唯一沒有「龜背」的級別)產生的航行時噪音和阻力較大,以及由於在雙殼體上開飛彈發射孔而在開孔處周圍用高強度耐壓材料加強強度而帶來的更大的建造費用。颱風級不像大多數西方人所想像的蘇聯武器一般都不注重士兵舒適度,颱風級為水兵都提供了一個每人平均約3平方米的「休息空間」,颱風級是少數在設計時就考慮到空調設備的蘇俄潛艇,艇上還有游泳池和健身房。據說水兵在執勤完任務後還可到甲板上釣魚。水兵的一日三餐都少不了黑魚子醬,金槍魚,巧克力和葡萄酒,這樣這樣的生活甚至足以讓挑剔的美食家也心馳神往。
  颱風級的主武器是R-39礁石/SS-N-20鱘魚型彈道飛彈,在自衛武器上,裝備了533毫米魚雷管和650毫米魚雷管。可發射常規魚雷、「風暴」空泡魚雷[4]、SS-N-15反潛飛彈,由533毫米魚雷發射管發射。同時還裝備了SS-N-16反潛飛彈,可由650毫米魚雷發射管發射。並且俄方還為颱風級和以後的「北風之神」級研製並裝備了潛射防空飛彈,並可由魚雷管發射。強硬的雙殼體結構使得潛艇在遭受普通魚雷攻擊時,大部分的魚雷爆炸力會被雙殼體的耐壓艙和殼體外的水吸收,從而保護艇體,據美國分析,由於颱風級雙殼體之間的大空間和巨大的預留浮力(約為排水量的35%),可以在遭到一枚甚至兩枚重型魚雷擊中的情況下而不沉沒。總體說颱風級足以對抗一般的攻擊型潛艇和水面反潛艦隻。
  關於R-39礁石/SS-N-20鱘魚型飛彈
颱風級於北極海
颱風級紀念郵票
R-39礁石/SS-N-20鱘魚型飛彈是專供颱風級核潛艇使用的彈道飛彈。它採用固體燃料,三級推進式潛射洲際彈道飛彈。長度16米,直徑2.4米。發射重量90噸,可攜帶10個分彈頭,射程8300公里,圓機率偏差500~600米。R-39飛彈是蘇聯(俄羅斯)投入使用的僅有的2種固體燃料的潛射彈道飛彈,另一是R-30圓錘(廠方編號3M30)/(美國防部編號SS-NX-30,無北約代號,削核條約編號RSM-56)飛彈雖然也是固體燃料,但尚在實驗中。2011年11月23日從尤里多爾戈魯基號上兩發連射獲得成功。[5]固體燃料具有準備時間短,安全的特點(液體燃料通常有毒且易燃易爆),但同時也帶來的發射重量增大和儲放時間縮短和射程降低的問題。首批R-39飛彈於1983年交付海軍,也就是說TK-208服役前期和TK-202試航期中,潛艇的彈道飛彈是缺裝的。[6]
  雖然颱風級的體積和艇寬度幾乎是俄亥俄級的兩倍,但美國俄亥俄級卻能攜帶射程12000公里三叉戟II型飛彈24枚,而颱風級卻只能攜帶20枚射程8300公里的R-39礁石[7]。飛彈數量上俄亥俄級仍佔優勢。但由於三叉戟II飛彈每發攜帶8個MK-5 MIRV(配合W-88核彈頭)或14個MK-4 MIRV(配合W-76核彈頭)[8],R-39飛彈每發卻能帶10發彈頭。這樣24×14=336個,而颱風級則有20×10=200個。而在核爆當量都大約是0.1兆噸TNT(10萬噸,1兆=1百萬),而R-39相比以前蘇聯飛彈的最大進步就是與「三叉戟」都使用的是三級推進,固體燃料。這樣在發射準備沒有任何差距,在射程上R-39的8300-10000公里弱於三叉戟II的11100公里。而由於颱風級連射時可以齊射兩枚飛彈,發射全部飛彈耗費時間上颱風級無疑佔有優勢。
  不過,由於蘇聯的固體燃料彈道飛彈技術並沒有美國成熟,所以R-39飛彈與三叉戟型飛彈還存在著很多差距。首先發射重量R-39為90噸,而三叉戟II型僅為不到60噸,這樣造成了發射後坐力增大等問題。其次在精度上,R-39裝備「星光」天文制導系統之後的圓機率誤差為500~600米,而三叉戟II型MK-6慣性天文導航系統之後的圓機率誤差為僅為90米~120米。雖然R-39的維護費用和製造費用不比三叉戟飛彈高,但對於資金緊張的蘇聯(俄羅斯)海軍也是一筆不小的數字。
  觀導設備
在觀導設備上,颱風級使用了「鮑托爾-941」綜合導航系統、「公共馬車」型指揮系統、「閃電-MC」型通信系統、「暴風雪」型雷達系統和用於觀察艇外狀況的「MTK-110」型電視系統。其中「鮑托爾-941」型綜合導航系統是專門為颱風級設計的,這一系列中包括了德爾塔IV級中使用的「交響樂」衛星導航系統。
在科拉半島上,蘇聯建立了一個超低頻無線電站。這座無線電站發射的超低頻波能夠穿透到水下200~300米,並且信號基本上能夠覆蓋全球。這個無線電站可用於為潛艇下達命令,而最主要的也是為彈道飛彈潛艇下達命令。颱風級是首先裝備超低頻接收器的潛艇。此後德爾塔III和德爾塔IV才加裝上接收器。而為了保證戰時颱風級核潛艇能夠收到信號,前蘇聯準備了至少16個通訊信道,分別是:1個超低頻信道、5個超長波信道、5個短波信道、5個衛星通信信道。蘇聯的5個長波台分別在俄羅斯境內的下新城、克拉斯諾達爾斯克和哈巴羅夫斯克;還有在白俄羅斯1座,烏茲別克1座。儘管超長波電台能夠將信號傳播很遠,但在南半球、大西洋西部(美國的東海岸海區)和太平洋東部(美國的西海岸地區)的信號可能會接收不到。一旦戰時超長波台被摧毀,蘇聯還用空中值班的通訊飛機可以提供長波信道。
  颱風級的缺點
颱風級由於艇身過大,造成其肯定比德爾塔IV級或美國俄亥俄級要更容易被發現。而且颱風級的建造維護費用也要比飛彈火力相等的俄亥俄級要高,這也註定了經濟不如美國的蘇聯是不可能生產並維護大量這種潛艇。據稱一艘颱風的現代化升級費用相當於兩艘「北風之神」的建造費因此它們將不會改裝。目前俄海軍三艘中兩艘實際上閒置,實際使用的僅一艘作為水聲和武器試驗平台的「德米特里-頓斯科伊」號繼續充當試驗台到2019年。[9]。另據2012年2月報導由於為它們生產的戰略飛彈RSM-52/R-39/SS-N-20已經不再生產,這幾艘颱風只能使用常規武器。[10]
  虛幻世界中的颱風級
颱風級在多部小說中出現過。比如:由日本漫畫家川口開治所作的《沉默的艦隊》;由馬克•約瑟夫所作的《獵殺波將金號》和《颱風》等等。關於颱風級最著名的小說是由湯姆•克蘭西所著的《獵殺紅色十月號》(The Hunt for Red October)。其中主角紅十月號在小說中寫為颱風級的第7艘同級艦。故事內容是參加演習的潛艇紅十月號因艇長變節,使得潛艇而遭到蘇聯追殺的故事,最後紅十月號逃過大難投奔美國。但與現實世界中的颱風級不同,紅十月號裝配了26個飛彈發射筒。而且小說中還有傑克雷恩進入飛彈發射筒間與敵人槍戰的戲,與實際的颱風設計不符。
  颱風級還出現在電子遊戲中。如美商藝電開發的紅色警戒2中蘇聯陣營中在造船廠可以建造颱風級潛艇,但遊戲中的颱風級是魚雷攻擊潛艇,只能用魚雷攻擊。在Big Huge Games開發的《王國的興起:政權保衛戰》(Rise of Nations: Thrones and Patriots)的「冷戰」戰役中蘇聯可以使用颱風級,但同樣也改為魚雷攻擊潛艇。不過遊戲中的颱風級是該遊戲中攻擊力和耐久力最強的戰艦。而由Eugen System開發的《火線交鋒:美國淪亡錄》(Act of War: High Treason),蘇維埃陣營也有颱風級潛艇。這個遊戲中的颱風級潛艇裝備了魚雷和巡弋飛彈。但發射飛彈時卻只能在水面上發射。
  註解
1原文:「…You and I are living and continue living in this world that is faulty…」「…America launched the Trident class,the name of the first boat is Ohio,for beyond them we started building the Akula,the more powerful submarine…」《Discovery》鋼鐵鯊魚
2 該飛彈在俄軍中有個同名者:S-300F堡壘的出口版RIF礁石飛彈
3.http://www.global-its.org/sfts.htm
4空泡魚雷的原理請見 [1](簡體)
5.http://en.rian.ru/mlitary_news/20111223/170450806.html
6《艦船知識增刊——蘇俄潛艇全紀錄》颱風潛艇章節,艦船知識出版社,2006年
7.http://www.missilethreat.com/missilesoftheworld/id.155/missile_detail.asp
8技術上可以攜帶14發,但由於美蘇核限定協議而改裝8發,請見en:Trident missile
9.ttp://flot.com/news/navy/?ELEMENT_ID=106293
10. http://svpressa.ru/society/article/52516 И плевать нам на ваше ПРО.
  參見條目
蘇聯海軍
紅寶石設計局
北風之神級核潛艇
相互保證毀滅
彈道飛彈
彈道飛彈潛艇
冷戰
獵殺紅色十月(詳參【圖博館】:獵殺紅色十月
  參考資料
《Discovery》——鋼鐵鯊魚(視頻錄像集),ISRC:CN-A01-00-0157-0
《艦船知識》2006增刊——蘇俄潛艇全紀錄。(簡體)
《1996~1997俄羅斯艦船》(俄文)
《大國意志:打開核黑箱》, ISBN 7-80151-300-2,出版社: 海潮出版社 (簡體)
《俄漢軍事縮略語大詞典》,ISBN:7801502205,出版社:軍事誼文出版社 (簡體)
  參考網站
[2] 紅寶石設計局官方網站
[3] 海軍技術(英文)
[4] Bellona,所有該站關於「颱風級」的新聞目錄(英文)
http://zh.wikipedia.org/wiki/941%E5%9E%8B%E6%A0%B8%E6%BD%9C%E8%89%87


(楨:解放軍的戰略核潛艇部隊多年來一直是謎,隨著2013-10-28以來中國各媒體大幅報導,中國海軍核潛艇部隊成立42年以來總算首次進行大規模解密。對此各方的反應不一:
1.美國官方一方面藉以宣傳中國威脅論(沒公開又批極權不透明),一方面又說還沒能力達到戰備巡邏的水準。
2.美國民間專家則分析,認為094核戰略潛艇的巨浪2洲際導彈射程在1萬公里以上,不必拼死去突破美日嚴密封鎖的第一,二島鏈,進行所謂戰備巡邏,在渤海灣內便可反擊美國。
3.反倒是中國網上的磚家和糞青,不相信巨浪2已成功試射。
4.根據不成文的“公開一代,裝備一代,建造一代,預研一代”,中國海軍公開退役第一代091/092核潛艇的消息,似乎可以解釋為第二代093/094核潛艇已經形成可靠的戰鬥力。那麼中國的核潛艇水準和戰鬥力到底達到怎樣的水準呢?
5.阿楨館長傾向美國民間專家的看法,這不只料敵從寬,而是從094遭人詬病的龜背和巨浪2的陸基版東風31射程已超過1萬公里上分析,共軍是以龜背為代價,取得不超過萬噸排水量便可在渤海灣內反擊美國之利。至於094為何長出龜背,也與它是雙殼艇有關,單雙殼之析、見貼文。(其實我早於094級與三戟級、颱風級言:東風31A/巨浪2長程飛彈射程可達10000公里?那不再出海便可打擊美國本土了!東海-10巡航導彈射程超過2000公里?那再加上「轟-6」,可進行防區外精確打擊,作戰範圍將覆蓋西太平洋第二島鏈關島!)
  相關新聞
  陸10日內連射2發洲際飛彈:2013-12-13發射東風-41,22日於渤海由094試射巨浪-2,覆蓋美國全境 增加美軍反導攔截難度
  新浪軍事2014-1-3中國碳纖維材料技術獲突破可用于先進戰機和東風-41/巨浪2
  美上將評中國試驗高超音速武器:技術更新比美強    美眾院:我們被超越了
  大校:中國高超音速武器為打航母提供技術可能
  港媒稱中國高超音速武器可突破世界任何防禦體系
  專家:中國或可用高速滑翔彈頭全球打擊航母
  美國《航空與空間技術週刊》2014-1-27稱DF-31配高超音速彈頭射程將增50%,從8000增到12000千米(詳參【圖博館美軍能靠SR-72、X-37B、X-51A打遍全球?)
  2012珠海航展: M20戰術導彈具有兩段式爬升功能,可改變飛向做「S形飛行」,任何當今的防空飛彈都無法攔截。(詳參【圖博館】:中國火箭)
  美稱中不想與美對等較量 欲利用美軍缺點(詳參【圖博館】:《不對稱作戰》《超限戰》中國大戰略

簡氏:032潛艇裝載巨浪-2可打擊全美 能秘密滲透2013-08-01人民網

032測試潛艇
中國032試驗潛艇武器2014-6-9曝光 含4組巡航導彈(長劍)反艦導彈(鷹擊)和2組潛射洲際導彈(巨浪)垂發裝置。
资料图:官方制造的潜艇模型具有一定的权威性,也是首次清晰的展示了新型试验潜艇的武器配置。
资料图:中国新型试验潜艇上的垂直发射巡航导弹发射位置
央視曝光中國巨浪1導彈出水瞬間
092型戰略核潛艇
央視曝光中國巨浪2導彈出水瞬間(楨:有人還質疑是092之巨浪1?)
094型戰略核潛艇
據英國《簡氏防務周刊》報道,中國海軍最近服役了世界上最大的常規動力潛艇,代號032。這款潛艇不但負責測試巨浪-2洲際導彈,同時還可改裝號稱航母殺手的反艦彈道導彈,甚至能運送特種部隊執行秘密任務。032型潛艇的主要任務是接替中國海軍上世紀60年代服役的031型試驗潛艇。
  《簡氏》稱,作為新一代的武器測試平臺,032型潛艇從2005年開始設計,2008年動工,并于2012年10月交付中國海軍。相比前輩,032型潛艇在結構和性能上都有大量改進。作為世界最大的常規動力潛艇,它采用雙殼體結構以保證生命力,最大下潛深度200米,能在水下以14節的速度前進。該潛艇可在不補給的情況下,攜帶85人標準編制,在水下航行30晝夜。為滿足試驗的需要,潛艇最多可容納200名艇員和科研人員。032型常規動力潛艇最顯著的特點是停泊時露出水面的巨型指揮臺圍殼,它的水上排水量為3797噸,而水下排水量則猛增到6628噸。報道猜測,如此巨大的指揮臺圍殼是因為內部容納有貫穿艇體的大型試驗艙段,至少能安置兩枚“巨浪-2”潛射洲際導彈。攜帶的巨浪-2洲際導彈7000-8000公里的射程足以覆蓋美國阿拉斯加和印度的目標。
  032型潛艇受關注的不僅因為它是傳聞中巨浪-2潛射洲際導彈的試驗艇,還在于它負責測試多種中國潛艇先進設備,透過它可以窺視中國潛艇技術的發展趨勢。《簡氏》稱,該潛艇指揮臺圍殼前方設有垂直導彈發射裝置,可發射巡航導彈甚至革命性的光纖制導防空導彈,使潛艇面對空中威脅時不再沒有“還手之力”。魚雷管不僅可發射常規魚雷,也能水下發射新型對地攻擊巡航導彈和反艦導彈。此外還可將巨浪-2潛射彈道導彈換成號稱航母殺手的反艦彈道導彈,或者是仿造美國“俄亥俄”級戰略核潛艇的做法,在彈道導彈發射管里容納多枚巡航導彈,使中國潛艇具備攻擊海上或地面集群目標的能力。
  除了武器系統,《簡氏》認為032型潛艇還負責測試中國水下力量的最新技術。例如它是中國第一種安裝有整體式逃生艙的潛艇,該裝置可提高失事潛艇艇員的自救能力,保證脫險過程中人員的安全性。該潛艇可搭載約50名特種部隊人員,利用特種作戰水下運載器或水下無人潛航器執行短距秘密作戰任務。美國海軍核潛艇就搭載特種部隊采用類似戰術,在反恐戰爭中多次執行滲透任務。因此報道結論是,雖然032型潛艇當前主要承擔試驗任務,但它具備改裝為多任務平臺的潛力,甚至能安裝不依賴空氣獨立推進(AIP)系統充當準核潛艇。
http://big5.qianzhan.com/military/detail/280/130801-7db80f2a.html
  相關新聞
  陸10日內連射2發洲際飛彈:2013-12-13發射東風-41,22日於渤海由094試射巨浪-2,覆蓋美國全境 增加美軍反導攔截難度  長程戰略武器 中美勢均力敵  新浪軍事2014-1-3中國碳纖維材料技術獲突破可用于先進戰機和東風-41/巨浪2  《美國週刊》自曝中美決戰最恐怖夢靨 4波導彈美軍癱瘓:第一波1000多枚中國彈道導彈和巡航導彈組成的火力網,正向臺灣(楨:日本吧!)的民用和軍事目標發起攻擊。就在美國駐紮沖繩的空軍緊急馳援之際,中國開始向美防空和瞄準系統實施破壞性攻擊。第二波導彈齊射,摧毀至關重要的軍事衛星。第三攻擊波如暴雨般向(美軍)基地傾瀉,炸毀戰機並令跑道癱瘓。同時,美航母戰鬥群從日本火速駛向臺灣海峽。但在缺乏衛星預警和其他資料情況下,面對向其飛奔而來的中國航母殺手導彈,美軍反導系統已處於劣勢,儘管竭盡所能,仍被數枚導彈擊中,致使航母飛行甲板報廢。強大的美國空軍和海軍力量已無用武之地……  中國2014-1-23 突然公開東風-31洲際導彈試射 西方稱在警告美國 (回應:中國面對威脅,當然要有所動作表明態度。)


中國核潛艇部隊亮劍差一點,巨浪彈道導彈呢?2013-10-30

10月28日,《人民日報》,《人民日報海外版》,《解放軍報》,《中國青年報》,《光明日報》頭版頭條刊文解密中國海軍北海艦隊戰略核潛艇部隊,其中包含主角是092型第一代戰略核潛艇。這是中國海軍核潛艇部隊成立42年以來,首次進行大規模解密。近日,北京中央電視臺一套新聞聯播節目,以頭條形式罕見地播報了中國首支核潛艇部隊,時長達7分鐘!近日軍方還報導軍委副主席范長龍視察海軍進入潛艇體驗的消息。聯繫到4月9日中央軍委主席習近平檢閱了南海艦隊5型11艘新型主戰艦艇後,軍報發佈他登上新型核潛艇視察的內部圖片,中外輿論看出北京對核潛艇的重視,不讓航空母艦專美。
  092型戰略核潛艇在1995到2001年之間進行了現代化改裝,換裝巨浪-1A潛射彈道導彈,直至25年後的今天,解放軍潛射洲際彈道核導彈從戰鬥力初見成效到大見成效,我們老百姓還盼望再一次公告天下。巨浪-2彈道導彈呢?傳說中的巨浪-3彈道導彈呢?
  高層視察、喉舌造勢,形形色色的核潛艇亮劍的前戲做足了,就差那一射。
有媒體認為解放軍公佈首支核潛艇部隊威懾誰、警告誰?當然就是日本背後為日撐腰的擁有核武器的美國。
  有報導稱,美國情報機構預計巨浪-2潛艇彈道導彈將于明年開始海試,而且預計會部署在094式(晉級)核動力彈道導彈潛艇上。最近有報導援引解放軍將領說,巨浪-3潛艇彈道導彈已經完工。美國《華盛頓自由塔》猜測,解放軍094型戰略核潛艇可能于明年首次進行戰備巡邏,中國下一代096型核潛艇將可攜帶24枚巨浪-3潛射彈道導彈。美國國家安全分析家•斯基派克稱,中國在未來10年將建造多型戰略導彈潛艇,包括可能的8艘096,每艘潛艇可攜帶24枚多彈頭的巨浪-3導彈。
  俄羅斯《NEWSLADN》雜誌指出,核潛艇搭載戰略導彈在大洋潛航,顯示可隨時實施致命攻擊,被稱為威懾巡航。美、俄、英和法國的核潛艇一直在戰略巡航。《NEWSLADN》揣測,中國借鑒俄羅斯的核潛艇技術,積累經驗,093和094兩款核潛艇實力不俗。
  總之,歐美俄國這些核大國都猜測中國核潛艇的未來發展,但是暗指目前還沒有達到戰備巡邏的水準,坦白說,他們感覺不到什麼有效的核威脅。
  各國對於戰略核武器的報導,不盡不實之處明滅可見。英國廣播公司網站稱, 1988年9月,核潛艇在水下發射運載火箭,準確落在目標海區,使中國成為繼美、俄、英、法之後,全球第五個擁有核潛艇水下發射運載火箭能力的國家,也標誌中國海基戰略防禦力量初步形成。
  這同中國官方發佈的公告大相徑庭。但是《環球時報》照樣引用。中國軍事專家杜文龍28日表示,中國核潛艇部隊此時亮相顯示;中國戰略核力量進行了優化,從三位一體海陸兼備向海基為重點進行發展,而海基戰略核力量是全球核打擊力量發展的重點。實際上解放軍沒有戰略轟炸機,談不上空基核打擊力量。全球同行也心照不宣。
http://blog.sina.com.cn/s/blog_470071c90102e1ej.html?tj=1

國防部回應下一代核潛艇進展:不必特別好奇2013-10-31

  記者:本周另一個熱點就是核潛艇部隊的解密,國際社會對這個非常關注,一方面認為中國表現了透明開放,但另一方面也認為中方表明了一種強硬的態度,請問對此作何評論?
  楊宇軍:關於核潛艇的問題。大家都知道,中國海軍核潛艇部隊肩負著保衛國家安全、維護世界和平的使命。最近我們公開了核潛艇部隊的一些情況,這有助於國內民眾和國際社會更好地瞭解中國核潛艇部隊。這與當前地區局勢沒有任何關係。至於今後核潛艇的發展,隨著科學技術的進步,我們也會根據國家安全的需要,不斷研製和發展武器裝備,核潛艇當然也不例外。
http://mil.news.sina.com.cn/2013-10-31/1803747283.html

消息稱巨浪2配3枚分彈頭 射程超1萬公里 可在渤海反擊美國
美國軍迷對中國核武庫的發展情況十分關注,最近,一篇名為《中國海基核力量的發展》的文章出現在美國的華文論壇上,這篇文章推測和介紹了中國神秘的水下核力量。現將文章精選如下:
  早在60年代,海軍在開始研製第一代核潛艇時就提出了研製二代核潛艇的設想。70年代中後期進行了一些初步研究。80年代提出以經濟建設為中心後,軍隊進入“忍耐期”,核潛艇研製工作也隨之放緩,先重點解決一代核潛艇的研製工作。
  1986年4月5日。國防科工委上報中央軍委《關於戰略核武器研製安排意見的請示》,提出第二代固體戰略核導彈應走發展基本型的路子,實行海陸兼顧和技術通用原則。這也就是所謂“東風下海”的來歷。同年底,第二代固體戰略核導彈基本型DF-31立項開始研製。
  1986年4月21日,海軍黨委給中央軍委的報告中提出“儘快部署第二代核潛艇的研製,其中新型反應堆的研製和巨浪二號潛地核導彈應提前起步,爭取第二代核潛艇2000年以前開始裝備部隊。”由於戰略、經濟和技術原因,和其他很多專案一樣,這一設想並未實現。
  1987年9月11日,中央軍委常委會指出:“我國是一個大國,有漫長的海岸線,從長遠考慮,為了提高戰略核力量的機動性和生存能力,有必要研製和發展海基戰略核武器系統。”
  海基戰略核力量的研製有三大塊任務:艇(重點是二代核反應爐)、彈(重點是先進的固體火箭發動機)和頭(小型化熱核武器彈頭)。
  1988年3月,七院召開094型號預研工作會議。5月3日,國防科工委確定094艇為八五期間綜合論證專案。
  1994年,新一代核潛艇研製工作正式啟動。1996年,094工程立項,719所前所長張金麟任總設計師,艇用核反應爐由中國核動力研究設計院設計。1999年底,094首艇開工,2004年7月下水,隨後開始航行試驗。094艇長約133米,水下排水量約9000噸。
  戰略核潛艇造價很高,因此儘量一艇多彈。但要裝的導彈多就要核反應爐功率大、艇體大,由此造成潛艇被發現概率大,當然由於技術水準的限制,各國每艘SSBN上裝載的SLBM數量不同,但都是4的倍數,這是為了發射時艇體重心穩定的考慮。美國的Ohio水準高,裝了24枚三叉戟II D-5,而俄羅斯最新的955型SSBN首艇Юрий Долгорукий只裝載了12枚Булава,英國下一代SSBN據說也只裝載12枚D-5。094裝12枚JL-2,這應該是綜合考慮了戰術指標、可靠性和經濟性的結果。094遭人詬病的龜背可能是由於核反應功率限制了艇的排水量(直徑),以及JL-2的長度所致。若能減小JL-2的長度,並加大艇的排水量,就可以消除龜背。
  1988年3月10日,海軍召開JL-2武器系統戰術技術指標、使用要求及技術攻關論證會,3月30日向國防科工委上報,國防科工委於6月8日批准。由於技術難度較大,JL-2遲遲沒有立項。不過海軍試驗基地還是進行了模型彈水下彈射試驗。
  第二代固體戰略核導彈基本型DF-31於1999年8月2日首飛成功,同年底DF-31A和JL-2立項。JL-2由中國運載火箭技術研究院設計,包為民任總設計師,李明華任總指揮。固體火箭發動機由航太科技集團四院設計製造,侯曉任總設計師。與基本型相比,為了大幅度提高射程,JL-2採用了高能固體推進劑NEPE,芳綸纖維複合材料殼體、碳/碳複合材料可拋式延伸噴管。我國是繼美、法之後第三個掌握NEPE推進劑技術的國家,走在了俄羅斯的前面。
  巨浪-2於2003年6月初成功實現首飛,2004年1月Y2(遙2)飛行試驗成功。這兩次飛行試驗考核了發動機的性能。2005年6月16日,巨浪-2首次在試驗潛艇上發射成功,考核了彈筒匹配性能。2006年,巨浪-2首次水下發射試驗失敗。2008年5月29日,巨浪-2水下發射試驗成功。
  巨浪-2為三級固體燃料潛射洲際導彈,直徑2米,長約14米,重約40噸,巨浪2的原型彈射程在7500至8000千米之間,改進後首批新型彈測試射程為9500至10500千米,巨浪2A為巨浪2的改進型,在攜帶三個分導核彈頭的情況下,其射程可達到11000千米左右,除核彈頭數量少之外,其他性能與美軍現役的三叉戟D5基本相當。
  航太九院從70年代中期開始研製為二代戰略核武器配套的核彈頭,80至90年代先後突破了初級小型化和次級小型化,隨後又進行了一系列安全性和可靠性試驗。其中初級設計採用了非球對稱構形,有利於將核裝置塞進RV狹窄的鼻錐部。
  按照國務院新聞辦的說法,我國的核武器是獨立自主研製的。解決了核裝置的小型化,還要解決再入飛行器的小型化問題,這包括了空氣動力學、材料和控制等多方面的問題。航太一院14所、航太空氣動力技術研究院和中國空氣動力研究發展中心攻克了小型化再入飛行器的滾轉共振問題,航太一院703所等研製了新型燒蝕防熱材料(碳/酚醛複合材料等),使我國小型化核彈頭達到了國際先進水準。
  潛射核導彈一般都採用多彈頭,根據導彈的投擲重量和核彈頭小型化水準不同,子彈頭的數量也不同。作為參照,看一下美國人最先進的兩種海基核彈頭:三叉戟 II D-5: 8個Mk5/W88核彈頭 或者三叉戟 I C-4: 12個Mk4/W76核彈頭。
  假設巨浪-2有0.6至1噸的投擲重量,除去MIRV的母艙和突防裝置,彈頭重量大約是一半(300-500kg)。九院前院長朱祖良曾說我們的核武器小型化水準達到了世界先進水準,也就是美俄的水準。此外,曾有報導我國的二代核彈頭有大、小兩種當量的。按保守估計,假設大的是幾十萬噸級(用於DF-31的單彈頭)類似於W78(用於民兵III);小的是十萬噸級,類似於W76。那麼JL-2起碼能裝載一枚幾十萬噸當量的大彈頭或三枚十萬噸當量的小彈頭。如果我們的核武器小型化達到了W88的水準,JL-2裝三枚W88那樣的彈頭也是可能的(不過最大射程可能會有所影響)。
  雖然2006年我國已經在DF-5B上掌握了MIRV技術,JL-2很可能還未進行過MIRV試驗。從外電報導看,去年的JL-2試驗可能重點考核的是導彈的水下發射技術。JL-2至少還需要進行三到五次飛行試驗,才能完全考核導彈(包括彈頭)的戰術技術性能。
  眾所周至,我國已在海南三亞修建了大規模的海軍基地,部署了094艇。而最近幾年美國海軍情報偵察船頻頻在南海出現,其針對中國海軍核潛艇的意圖十分明顯。但是,即使JL-2具有12000 km的射程,要在南海打擊美國還是力不從心的。看來,南海並不是094未來的預設戰場。
  美國海軍退役中將蘭甯利曾稱:“此前中國核潛艇基地在青島附近,面對美日強大的反潛戰力,中國潛艇不易出海。如今中國在海南島興建新基地,核潛艇經巴士海峽就能輕易進入太平洋。”巴士海峽大風大浪的氣象因素,使潛艇在與水面艦艇和飛機的對抗搜索中佔有優勢,因為聲呐浮標會迅速被水流帶走,很難對潛艇定位;而且該海域表層海水溫度終年較高,但表層以下則出現溫度激烈變化,即溫度躍變,聲呐很難偵測到在溫度躍變層下的潛艇。顯然,中、美兩國軍方都早就注意到這條潛艇的黃金水道。我判斷,094未來的巡邏陣地應該是第一島鏈以東的西太平洋海域,甚至可能在第二島鏈以東的西北太平洋海域。
  中國的海基核力量能力現在仍然是一個謎,通常來說,中國的戰略核潛艇部署在北海艦隊的渤海海域,以及南海艦隊的三亞基地。由於中國海岸線的複雜環境限制,中國的水下核資產往往不能具備對美國的核威脅,在092級核潛艇和巨浪1核導彈的時代,中國水下核力量僅僅只是一個標誌,或者象徵,不具備多少戰鬥力。
http://news.qq.com/a/20130915/003086.htm

美報告稱中國5艘095型核潛艇有望2015年部署部隊2013-11-12 新浪軍事

  中國核潛艇部隊雖已組建42年,卻一直充滿神秘感。近日,國內各大媒體對中國核潛艇某部隊進行了大量解密報導,引起國內外的廣泛關注。儘管這是官方首次大尺度公開中國核潛艇部隊,但從公佈的視頻和圖片來看,公開範圍僅限於較舊的091和092型核潛艇。根據不成文的“公開一代,裝備一代,建造一代,預研一代”的規矩,中國海軍公開退役第一代核潛艇的消息,似乎可以解釋為第二代核潛艇已經形成可靠的戰鬥力。那麼中國的核潛艇水準和戰鬥力到底達到怎樣的水準呢?
  擁有核潛艇使中國成為世界大國
  核潛艇的服役,使得中國海軍的地位得到了空前的提高。不過,最先研發的091和092型這兩種核潛艇均是解決了中國核潛艇有與無的問題,它們在性能上毫無疑問均存在著這樣那樣的問題。比如,早期的091型攻擊性核潛艇速度慢、噪音大(雜訊值高達大約140分貝,而美軍的洛杉磯級攻擊性核潛艇只有110分貝,而最新的海狼級更只有100分貝以下),武器裝備差,魚雷射程短,抗干擾能力弱,沒有發射反潛、反艦、巡航導彈的能力,戰時也難突破日、美軍封鎖嚴密的第一島鏈。
  以091型為基礎改裝而成的第一代戰略核潛艇092型,其存在噸位小,只能載12枚導彈(美俄的導彈核潛艇可載20或24枚),導彈射程短,裝載的巨浪-1導彈只有2800公里,由於戰時進入太平洋的可能性很小,所以根本對美國不構成實質性的威脅。
  因此,中國並沒有止步。近幾年,中國核潛艇的發展也成為軍迷關注的熱點,不久前有報導稱,第四代核潛艇、航空母艦、新一代殲擊機等高新武器裝備在東北研製完成。尤其是“中國第四代核潛艇”的研發情況卻在國內外引發了更高的關注度。儘管所謂的第四代核潛艇到底是指那一具體型號的核潛艇存在很大的爭議,但毫無疑問,這一級別的核潛艇一旦裝備到部隊,不但可使中國海軍真正走出島鏈成為真正的遠洋海軍,而且會順理成章成為中國未來的航母戰鬥群的標準配備。
  對於中國的核潛艇真正細節,似乎國內外均沒有十分準確的情報,而且大都是猜測的成分居多。美國海軍情報辦公室日前公佈的中國海軍軍力發展報告稱,中國目前已經擁有兩艘晉級彈道導彈核潛艇,其中一艘與兩艘093型商級攻擊型核潛艇一起部署在南海艦隊的海南基地,第二艘晉級彈道導彈核潛艇部署在北海艦隊的基地。報告還證實了095型攻擊型核潛艇的存在。該潛艇為中國第三代攻擊型核潛艇,旨在替換現役的093型潛艇,五艘095級攻擊型核潛艇有望於2015年部署部隊。
  報告還指出,晉級彈道導彈核潛艇配備的巨浪-2海射彈道導彈射程為4000海裡(約7400公里),除非深入日本海域附近發射,否則其射程尚不足以覆蓋美國所有州。
  新一代095/096型呼之欲出
  中國第一代核潛艇的發展直到上世紀80年代末才全部完成,大概在90年代初中國海軍才開始展開新一代核潛艇的研製。中國新一代攻擊核潛艇的主要任務是對付美國的核潛艇和航空母艦,這種作戰需求其靜音效果至少需與美國的洛杉磯級潛艇相當,而反艦作戰能力則需達500公里,否則無法攻擊美國航空母艦。因此,外媒猜測,目前正在批量部署中的新一代核潛艇有兩種,即093型攻擊核潛艇和094型導彈核潛艇。
  從國外媒體公佈的圖片看,093新型攻擊核潛艇依然採用了水滴線型設計,其平行舯體段長度明顯比091型更長,為標準的拉長水滴線型。從線型性能上講,拉長水滴線型具有和水滴線型相似的水動力性能,卻規避了水滴型潛艇,耐壓殼體建造難度高、艙內設備佈置困難等弊病。
  在總體佈局上,093型艇依舊採用091型艇上成熟可靠的圍殼舵、錐尾、單軸單槳、尾十字舵形式,為水滴型潛艇標準的常規佈局。093型核潛艇裝備的魚-6(Y-6)熱動力新型魚雷,具備線導、主被動聲自導等功能,最高航速可達48節,最大射程在50多公里左右,攻擊精度高搜索距離遠,水聲對抗能力強。
  093還裝備了鷹擊-82型(YJ-82)潛射反艦導彈,讓新型核潛艇具備了立體打擊手段。這些新型魚雷、導彈的裝備,大大提高了新型核潛艇的打擊威力,加強了新型核潛艇的水下威懾力。
  就像092型是在091型基礎上改進而來一樣,094型也是以093型為基礎研製而成。西方軍事觀察家研判,中國新一代094型導彈核潛艇的導彈發射筒數量可能會由092型夏級的12個增至16個,考量到巨浪-2”的彈徑較092型的半徑長2米,為巨浪-1型1.4米彈徑的1.5倍,所以094型的長度和寬度都遠超過092級,排水量自然會增加。
  以俄,英,法同類潛艇來研判,中國新一代導彈核潛艇的水下排水量估計在12000噸左右,艇長140米,艇寬超過12米。094型可望保持與093型相當的水下靜音程度,推測低於120分貝的水準,這種靜音程度儘管與美國俄亥俄級核潛艇的100分貝仍有一段差距,但比洛杉磯級攻擊核潛艇的120分貝要好。
  相比於上一代092型夏級核潛艇,094型艇無論在隱蔽性、感測器還是推進系統可靠程度方面都有較大提高。其裝備的新型核反應爐功率大、熱效率高,可以使得所裝備的核潛艇獲得較高的水面和水下航速。094型導彈核潛艇所具有的高航速,低噪音的性能,使其具有進出太平洋的自由,再配上射程8000公里的巨浪-2型導彈,使其具備覆蓋整個歐亞大陸、澳洲與北美的核打擊能力。如果每枚導彈搭載3個彈頭,一艘攜帶16枚導彈的094型導彈核潛艇就具有打擊48個目標的能力,相當於4艘092型核潛艇的威力。加拿大《漢和防務評論》月刊稱,094戰略核潛艇的誕生使中國海軍擁有了能夠從中國境內就直接打擊美國本土的核能力。
  美國海軍情報處的報告預測稱,到2015年,中國第一艘095型核潛艇將會進入現役。095型攻擊性核潛艇將整合更優異的水下靜音技術,而且從偵察到利用魚雷及反艦巡航導彈打擊水面戰艦的綜合能力也有明顯提高。西方普遍猜測,095攻擊型核潛艇將採用所有最新降噪措施,包括採用7槳葉高彎角螺旋槳推進系統或者更先進的泵推技術。在武器裝備方面,095更是突飛猛進,除了裝備更先進的鷹擊-62超音速重型反艦導彈和長纓-3反潛導彈外,還將擁有垂直發射系統,可發射東海-10潛射型對陸攻擊巡航導彈,這種導彈的射程可以達到2000公里,可打擊敵縱深目標。
  西方猜測,在未來的遠洋對決中,095型核動力攻擊型潛艇以發射巡航導彈為主要使命,執行對陸、對海、對潛打擊任務。就095型核動力攻擊型潛艇而言,最大的突破就在於垂直發射系統。對中國海軍潛艇力量來說,這將是一個劃時代的進步。除了可能採用了更好的降噪技術以外,裝備魚雷的095型潛艇也將能扮演傳統的反艦角色。
  美國的報告顯示,在095的基礎上,中國還設計出全新的096唐級戰略導彈核潛艇,該級艇將配備24具潛射洲際彈道導彈發射管,作為未來中國海基核威懾的中流砥柱。有報告稱,096型唐級彈道導彈核潛艇已經完成設計工作,有望於近年進入建造階段。對此,印度國際事務委員會研究中心主任、前印度海軍軍官薩克胡賈曾撰文稱:中國正在從事下一代096級戰略核潛艇的發展工作,其外型結構跟094晉級核潛艇近似,但搭載的是最新型可攜帶10枚核彈頭的巨浪-3潛射導彈,且有可能具備在極地冰層覆蓋下發射導彈的能力。
  目前,中國海軍正在建造和測試第三代核潛艇——093A/B型艇,而所謂的第四代核潛艇應該是指095型和096型核潛艇。根據外媒報導,中國一共擁有10艘核潛艇,其中091改進型3艘,092型一艘,093型3艘,094型3艘。在建和計畫中的核潛艇有8艘,其中093B型3艘,094型4艘,095型一艘,到2020年,中國的核潛艇保有量約為20艘。
  中國和英法仍屬第二梯隊
  自從1954年世界上第一艘核潛艇鸚鵡螺號在美國問世後,各海軍大國紛紛發展核潛艇。迄今,世界上共有5個核潛艇擁有國,即美國、俄羅斯、英國、法國和中國(印度目前是租借俄羅斯的核潛艇,自行研發的還未真正服役,因此還不具備列入的資格)。在這之中,以美國和俄羅斯兩國核潛艇的發展最有代表性,無論是建造級別、建造數量還是發展水準都是其它三個國家無法企及的。
  二戰後,美國不僅推行全球軍事戰略,還對軍事力量進行前沿部署,為此,美國海軍集中力量建設大洋海軍,把戰略進攻線從本土沿海推進到深海大洋。基於這樣的戰略需要,截至目前,美國共建造了6代攻擊型核潛艇和4代戰略導彈核潛艇。
  當前,美國海軍裝備數量最多是第五代攻擊核潛艇洛杉磯級,該級艇是美國海軍也是世界上建造批量最大的一級核潛艇,總建造數量高達62艘。該級艇具有優良的綜合性能,主要承擔反潛、反艦、對陸攻擊等任務,至今仍是美國海軍攻擊型核潛艇的絕對主力;而10艘第六代的佛吉尼亞級攻擊型核潛艇代表著美國海軍的未來,該級艇無論是反潛、反艦還是對陸地打擊方面的作戰能力方面都是舉世無雙;此外,僅建造了3艘的海浪級核潛艇,儘管數量有限,但是該級艇是世界上最安靜的核潛艇,至今仍是世界先進核潛艇的標杆,其所執行的任務也是美國海軍秘而不宣的。而美國海軍裝備的戰略導彈核潛艇現在只有18艘俄亥俄級,不過其中的4艘被改裝成巡航導彈核潛艇,每艘潛艇可以發射156枚戰斧巡航導彈;其餘的14艘俄亥俄級戰略核潛艇,單艇可攜帶24枚三叉戟Ⅱ潛射分導式多彈頭彈道導彈,並能保證10艘潛艇處於值班狀態,這是世界上規模最大品質最高的海基核力量。而其中任何一艘,所裝載的三叉戟Ⅱ核導彈一枚可搭載12個核彈頭,全艇共可攜帶288個核彈頭,即使一艘出動也足以毀滅一個中等國家。
  在美國核潛艇首艇下水不久,前蘇聯海軍就奮起直追,建造了一系列性能優良的核潛艇。作為對美國核潛艇研製計畫的回應,蘇聯研製的第一艘核潛艇——K-3號艇(627型“鯨”級,北約稱為“十一月”級)潛艇於1957年8月9日下水,1958年12月交付蘇聯海軍,使得前蘇聯成為世界上第二個擁有核潛艇的國家。與美國相對應,俄羅斯共發展了4代攻擊型核潛艇和4代戰略導彈核潛艇,但其中存在很多一代多改的情況,也就是在一代核潛艇裡面存在多種改進型型號,但總體性能上與美國同代核潛艇技術水準差別不大。可因為前蘇聯的解體,俄羅斯的第四代核潛艇在服役時間上已大大落後於美國,目前855型亞森級攻擊型核潛艇和955型北風之神級戰略導彈核潛艇的建造似乎很不順利,均處於早期建造階段且事故不斷,還沒有形成大規模批量裝備階段。
  目前,俄海軍現役主力為5艘D4型戰略核潛艇,它們和配備的SS-N-23液體潛射彈道導彈支撐了俄羅斯海基核力量。新一代的北風之神戰略核潛艇研製順利並已有3艘下水,配套的布拉瓦潛射彈道導彈的後續試驗問題較多,還達不到裝艇的程度。如果俄海軍能夠解決新一代核潛艇的艇彈匹配問題,未來俄羅斯海軍將裝備總計8艘北風之神核潛艇和相應的布拉瓦導彈,由此建成新一代的海基核力量。
  除了美俄之外,英國建造了4艘前衛級戰略核潛艇,使用美國的三叉戟Ⅱ潛射導彈;而法國海基核力量比英國的獨立性要高得多,它建造了4艘凱旋級戰略核潛艇,配備本國研製的M45和M51潛射彈道導彈。就目前的核潛艇技術水準來看,可以說,美俄是排在前面的兩大巨頭,其水準大幅領先於其他國家,而英法中三國水準各有強弱,三者居於美俄之後排在第二梯隊,兩個梯隊的水準差距大概在15年左右,但均是其他各國所望塵莫及的水準。所以,在聯合國安理會五個常任理事國中,每個國家都配備有攻擊型核潛艇和戰略核潛艇,這也是世界大國的基本標誌和標配,而其他國家儘管少數也擁有幾艘航母或者核潛艇,但是還不具備基本的潛基戰略威懾能力,因此這樣自詡的世界大國也就沒多大實際意義!
http://mil.news.sina.com.cn/2013-11-12/0722749069_2.html

美報告指中國存海上核威脅 外交部:冷戰思維2013-11-23大公網

繼中國今年10月首次向外界公開了核潛艇部隊,引起了美國方面的警覺之後。美國國會近日再發報告稱,稱中國的海上核威懾力可哥覆蓋美國本土。
  大公網訊 據外媒11月22日報道,繼中國今年10月首次向外界公開了核潛艇部隊,引起了美國方面的警覺之後。美國國會近日再發報告稱,稱中國的海上核威懾力可哥覆蓋美國本土。鑒於美國國會在政治上的巨大影響力,這一報告產生的影響值得中方關注。
  根據美中經濟與安全評估委員會(U.S.-China Economic and Security Review Commission)兩天前發布的年度報告顯示,中國軍隊現代化正在改變亞太地區的力量平衡,對美國數十年來的主宰地位形成挑戰。
  美中經濟與安全評估委員會的這份報告,是根據智庫和美國海軍情報機構提供的資料對中國海軍實力舉行了評估。報告說,中國正在建造7個不同等級的軍艦,其中包括核潛艇和柴油潛艇,驅逐艦和其他戰艦。報告認為,中國海軍在未來相當長的時間內會持續進行現代化。
  報告還特別提到了中國的核潛艇威脅,稱中國將在年內具備潛射彈道導彈的初步作戰能力,射程7,400公裏的「巨浪-2」導彈與新一代「晉」級核潛艇的結合,將使中國海軍首次對美國本土具備「海上核威懾力」。到2020年,中國將建成西太平洋最大的現代化潛艇和作戰艦隊,擁有300多艘潛艇。
  該委員會的建議包括國會資助海軍造艦,加強美國海軍的行動區域,以實現國防部力求在2020年前將60%的美國戰艦部署在亞太地區。
  在美國經曆10年的阿富汗戰爭和伊拉克戰爭後,增加在亞太海軍力量的部署,是奧巴馬政府外交和軍事重返亞洲戰略的重點。目前美國將海軍力量的50%部署在亞太地區。
  該委員會表示,雖然歡迎重返亞太的政策,但越來越多的美國盟國和夥伴擔心由於美國國防預算被削減以及在其他地區面臨安全挑戰,美國國防部無力實現上述重返亞太的部署。
  中國外交部發言人則批評報告「充滿意識形態偏見和冷戰思維」,觀點不值一駁,中方希望該委員會少做幹擾中美關係發展的事。
http://news.takungpao.com.hk/world/exclusive/2013-11/2059242.html

彭庭華:美國終於承認中國對美戰略核威懾2013-11-23海外網

盡管報告離不開老調重彈的中國威脅論,但是,筆者覺得,至少美國開始對來自中國的水下核反擊殺器核潛艇開始重視,甚至恐懼。在此報告之前,美國國會從來就是對中國戰略核潛艇不肖一顧,在決策南海紛爭和東海釣魚島,包括台海中國內政等問題時,從來就沒將中國放在眼裡,支持中國的敵對方似乎成了美國國會的慣例。正因為中國的核威懾力不夠,中國戰略核潛艇戰力脆弱,美專家甚至揚言:解放軍核潛艇的動向盡在美軍掌控之中,所以,美國的“介入”已成了口頭禪。
  事實上真是如此嗎?美國確實在亞太海域對中國核潛艇實施了監控,由18顆NRO海洋監視衛星組成的美軍白雲計劃從2010年就開始了,但是,日前美軍再次發射一顆高級偵查衛星失敗後爆出了,太平洋上空的白雲計劃監控網,其實就是嚇唬中國的玩意,根本不起任何作用,那些解放軍核潛艇的動向盡在美軍掌控之中就是騙人的鬼話,所謂的介入就是用來鎮嚇中國不要輕舉妄動,為証實其言論的真實性,甚至會帶上美國的一貫立場“拋棄盟友。美國的動議很明白,我就是世界老大,哪個不順眼就治哪個。美防長日前都說過,美國超級大國地位是任何力量動搖不了的,美國力量是任何國家都不能匹敵的。
  真相大白後,美國還會如說的那樣,為盟友兩肋插刀慷慨就義嗎?以我看來今天該是美國收場的時候了。白宮不得不承認,中國對美戰略核威懾確實存在,這才是明智的選擇,否則真的要害死小日本,美國的高調介入讓安倍這小子昏了頭,一旦逼急了中國給他一刀,到時候美國懼中國以核制核不惜對美拉開架勢出不了兵,日本不死也得脫層皮。
  中國正式公開戰略核潛艇094和美國首次承認中國對美戰略核威懾。恰好說明瞭一個長久以來的老問題,中國保守的令人窒息,美國狂妄的讓人心悸。從中我們可以看出,保守的中國,公開094背後還有更大殺器沒有露面﹔而狂妄的美國現如今對094核潛艇都感到恐懼,那麼中國哪天再正式爆出096戰略核潛艇之日,美國也許真的會舉白旗求和了,所有的戰略遏制,所謂的介入就將成為唬人的笑柄。
http://opinion.haiwainet.cn/BIG5/n/2013/1123/c232601-19959472.html

图文:中国海军汉级改进型核潜艇安装消声瓦
中國海軍091漢級改進型核潛艇艇體上安裝了消聲瓦
美国媒体称4-6艘战略核潜艇可满足中国威慑需求
中國093B巡航導彈核潛艇想像圖
四国核潜性能比拼:中国新型核潜噪音110分贝
最新下水的英國海軍機敏級核攻擊潛艇迄今世界上隱蔽性最好的潛艇
图文:俄海军服役的台风级战略核潜艇
俄海軍服役的颱風級戰略核潛艇
图文:俄北风之神级核潜艇艇体敷设二代消声瓦
俄羅斯北風之神級新型戰略核潛艇艇體表面敷設了厚度爲150毫米的第二代消聲瓦
图文:俄罗斯海军阿库拉级核攻击潜艇
俄羅斯海軍阿庫拉級核攻擊潛艇噪音約115至120分貝
图文:美国洛杉矶级核潜艇的噪声为128分贝
美國海軍洛杉磯級核動力攻擊潛艇的噪聲爲128分貝

常規潛艇動力裝置的進排氣系統 2003年5月20日 艦船知識網絡版



浮閥示意圖

  編者按:5月8日出版的《艦船知識》雜志刊登了“常規潛艇動力裝置的排進氣系統”一文,詳細介紹的系統的工作原理,是一篇難得的潛艇技術科普文章。

  潛艇上的柴油機有一套比較複雜的進排氣系統新的進排氣系統已有所簡化和改進。爲了說明,我們還是選了一型比較複雜的設計作介紹,也就可以更好地了解技術的進步和潛艇設計改進之處。(文中的數字參見圖1、圖2)

  進氣系統分爲水上進氣系統和通氣管狀態進氣系統。  水上進氣系統的進氣圍井16,位于指揮室圍殼後部。在圍殼的兩側有進氣口,空氣從這裏進入圍井,然後沿指揮室圍殼下部左右兩舷的管道14進入機艙。柴油機在水上狀態工作時舌閥17的上部開啓,通往柴油機的閥11開啓。當柴油機停止工作時,舌閥17上部和下部的閥11都處于“關閉”狀態,不過此時舌閥17殼體下部的孔口卻處于開啓狀態。在潛艇下潛時,海水就從這些孔口進入管路,使圍井內充滿海水。這一段排氣管道和舷外海水內外壓力平衡,因此就做成非耐壓的。當潛艇上浮時,海水就會從舌閥17下部的孔口流入上層建築,排出舷外。

  如果由于操作不慎或者上浪的影響而使進氣口暫時堵住,柴油機就不得不從機艙內吸氣,艙內空氣就會變稀薄,形成所說的“真空度”。若天氣狀況良好,海上風浪不大,還可允許在水上狀態航行時打開通往柴油機艙的艙門,空氣就可以通過出入艙口,經過機艙前面的幾個艙室進入柴油機艙。這樣,柴油機艙的空氣狀況就會好些。

  在通氣管狀態航行時,柴油機就通過由浮閥20、固定進氣圍井21、活動的升降圍井19和進氣管道組成的通氣管進氣系統吸入空氣。在通氣管進氣管道上,有通氣管進氣管道舌閥18。這時柴油機就通過舌閥11和機艙內的進氣輕圍井吸入空氣。注意這時水上進氣管道中的舌閥17是關閉的。

  在通氣管狀態航行時,浮閥20是升起高出水面的,活動升降圍井19處于升起狀態。這時空氣就通過浮閥20,進入通氣管活動進氣圍井19進入進氣管道,因此必須保持浮閥20高出水面一定高度才能吸入空氣。如果由于操作不慎或者上浪影響,浮閥被海浪淹沒,就有可能將海水吸入進氣管道內,進入圍井的海水可用防水閥22防入艙內。圖中21爲通氣管固定進氣圍井,23爲控制活動進氣圍井升降的操縱器,24爲升降裝置基座。

  在通氣管狀態航行時,要求操舵人員有較高的業務水平,使潛艇保持在潛望深度做定深航行,使浮閥高出水面,不致淹沒到水下。而浮閥更是一個巧妙的設計,能使空氣通過浮閥進入進氣管道,而不讓海水進入。

  從吸氣的角度考慮,使用通氣管裝置時,浮閥離水面高些好,但這對潛艇的隱蔽性不利。因爲,升起的浮閥容易被敵雷達發現。在潛望深度使用通氣管裝置時,通常爲潛望鏡頂部高出水面0.5~1.0米。具體高出水面多少則要根據潛艇的類型和當時的海況而定。

  浮閥有多種不同的形狀,有帶杠杆式的,也有不帶杠杆的浮子式的。圖所示爲一種帶環狀浮子式的浮閥。

  在正常情況下,如箭頭所示,空氣經孔口3進入進氣圍井,海水不會進入。如果因未能控制住航行深度而使浮閥沈入水下或被波浪淹沒,則環裝浮子5就會浮起而上升,一直升到橡皮密封環4處。同時浮子5的上部也將孔口3堵住。此時,空氣無法進入進氣圍井,海水也無法進入圍井。如果柴油機仍在工作,則只能從艙室中吸取空氣,形成艙室的“真空度”。這時在艙內的艇員會感到低氣壓帶來的難受感。不過波浪過去,浮子又會落下,恢複進氣。

  在浮子5的下部有一些孔(圖上未畫出)。這些孔的尺寸大小是按一定的要求選定的。當浮子被海水淹沒時,海水就從這些孔中進入浮子內腔,浮子內的空氣就形成氣墊。到一定的程度,進入海水的重量就不會使浮子下沈,海水就又會從孔口3進入圍井。不然的話,如果深度繼續加大,海水還不能進入圍井,就有可能將浮子壓壞。一般可取潛深25米時進入浮子的海水重量(按艇上的深度計,不是浮閥潛到25米水深處)來確定這些孔的尺寸。到這時候艇員就應及時關閉通氣管的進氣舌閥18。

  二戰後早期的潛艇柴油機一般有2個排氣系統:水上排氣系統和通氣管排氣系統。

  在水上狀態時用水上排氣系統。廢氣經過排氣內舌閥4、水上排氣外舌閥3和排氣消聲器2。有些艇不設排氣消聲器。最後經排氣口1排出艇外。

  每臺柴油機都有本機的排氣內舌閥,在耐壓艙室內,手動或液壓開啓與關閉,帶有經研磨的金屬密封面。排氣外舌閥3有橡膠圈密封的閥盤,用液壓開啓與關閉。當閥開啓時,閥盤就會落在舌閥殼體內下部的水槽裏,槽內有從冷卻系統來的海水冷卻閥盤,以防高溫廢氣燒壞橡皮密封圈。

  在通氣管狀態航行時,柴油機的廢氣通過通氣管道排出。排氣噴口15位于指揮室圍殼尾端的上部。通氣管狀態航行時,此噴口在水面上的深度爲1.5~2米。爲了減少排氣産生的水花和降低排氣噪聲,有的潛艇將其設計成“鴨尾巴”形,如本文題圖R級潛艇就是這樣的。

  在通氣管排氣管道上有止回操縱舌閥6、通氣管排氣外舌閥10和低壓廢氣吹除舌閥13。

  通氣管外舌閥10起主要閉鎖作用。這舌閥用橡膠密封圈進行密封,用液壓開啓與關閉。在水下狀態時,柴油機不工作,從通氣管排氣口15到舌閥10之間都充滿海水,因此這一段管道是非耐壓的。而在舌閥10之後排氣管道承受海水的壓力,因此是耐壓的。在通氣管狀態啓動柴油機時,廢氣要通過閥6和閥10之間並將閥10、閥13、排氣口15之間的海水排除掉,因此,啓動時排氣背壓是很高的。

  止回操縱舌閥6沒有橡膠密封圈,是不能完全密封的。這一舌閥有手動傳動裝置,可使閥處于“關閉”、“止回”和“開啓”的狀態。

  在水上狀態時,舌閥6處于“關閉”狀態,廢氣經水上排氣外舌閥3排出。

  在通氣管狀態時,舌閥6處于“止回”狀態。廢氣經這舌閥流向通氣管排氣管道的排氣噴口15排出。如果柴油機突然停車,而艇員又來不及關閉舌閥10時,海水就會從通氣管排氣管路倒流向柴油機。這時舌閥6就會自動關閉,擋住大量海水。這就是廢氣可以通過,而海水卻不讓倒流,稱爲“止回”。這樣艇員還來得及關閉機艙內的排氣內舌閥4。

  當潛艇處于抛錨或靠岸停泊時,雖不使用柴油機,但有的潛艇卻要使用柴油壓縮機,給艇上的高壓氣瓶充氣。這是一種用柴油機機動力的空氣壓縮機。這時舌閥6就處于“開啓”狀態。從閥8來的柴油壓縮機的廢氣就可以經此,通過水上排氣外舌閥3和排氣口1排出。這時閥10是關閉的。還有的潛艇接有排氣通風機的閥式操縱器9,可將艙內空氣經此抽出艇外,進行換氣。

  柴油機排出的廢氣可以用來吹除主壓載水艙的水。對于雙殼體大儲備浮力的艇,用高壓空氣先吹除中組主壓載水艙的水後,艇就從水下狀態上浮,轉入半潛狀態。這時可以啓動柴油機航行,並用廢氣吹除首、尾組主壓載水艙的水,使艇完全上浮到水上狀態。用廢氣吹除,可以節約艇上的高壓空氣,稱爲“低壓吹除”。低壓吹除舌閥13,在通氣管排氣管道上,它和止回操縱舌閥6一樣,也沒有橡膠密封圈,也是不能完全密封的。從閥的殼體上接有管路與主壓載水艙的“低壓吹除集管”25相接。閥13關閉時,廢氣就不進入排氣圍井的通道而轉入低壓吹除集管,再由此集管分往首、尾組主壓載水艙。

  柴油機的排氣系統有多種不同的形式,但排氣原理是一樣的。現代潛艇的排氣系統已大爲簡化,因爲不用柴油壓縮機而用電動壓縮機,所以取消了閥8。因爲不用柴油機廢氣吹除,而取消了低壓吹除集管25。更爲簡化的是,既然通氣管排氣管道(阻力大)可以排除在通氣管狀態工作的柴油機廢氣,爲什麽不能用來排除水上狀態工作的柴油機廢氣呢?于是把水上排氣系統也取消了,把水上狀態和通氣管狀態的排氣系統合並爲一個。既然小貓可以走大洞,就不必爲大貓開一個大洞、小貓再開一個小洞,開兩個洞了。

http://mil.news.sina.com.cn/2003-05-20/127324.html


台媒:新潛艇AIP單殼體技術使大陸戰略縱深擴大1000公里

臺灣中央社2013-12-20援引《鏡報》提供的報導稱,039C宋/元級新殼體比比舊殼體直徑增加了50%,可裝載更大的動力設備、武器,以及大幅改善居住環境,可製造更小型、機動性和戰鬥力更強的AIP(不依賴空氣推進)潛艇,使大陸的戰略縱深和安全線向外推1000公里。(詳參【圖博館】:中國AIP潛艇)



國産潛艇上的洞洞爲什麽那麽多?



 国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

國産常規潛艇處于水面狀態時,舷側衆多的孔洞顯得特別紮眼,這些學名叫“流水孔”的玩意既不美觀,又影響潛艇水下航行的性能。既然如此,國産潛艇上爲什麽還要保留那麽多“流水孔”呢?

          國産潛艇上的孔洞爲什麽那麽多,是個讓很多軍迷困擾的問題。部分軍迷將原因歸咎到國內設計水平較低,建造能力落後上。這當然是比較片面的認識,因爲真正的答案遠沒有那麽簡單。潛艇艇表開口的控制,涉及到采用不同殼體結構、不同的設計思想、不同的戰術要求等諸多複雜的因素。要搞清楚真正的原因,只有從多個方面,多個角度,進行全面深入的分析後,才能得出較爲正確的結論。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

最新型的039A\B型元級AIP潛艇上的流水孔依然醒目,很多軍迷難以接受也非常不理解。

  一、采用雙殼體結構,是造成國産潛艇流水孔較多的主要原因。

   先來認識一下流水孔,因爲國産潛艇上那一排排紮眼的開口,就屬于流水孔範疇。流水孔是指開立在潛艇上層建築等非耐壓非水密結構上,用于潛艇上浮下潛時,供液體自由進出的開口。由于潛艇航行方式較爲獨特,其艇體結構與水面艦船相差較大,所以潛艇的上層建築概念與水面艦船的完全不同。潛艇的上層建築是指位于耐壓艇體上方,沿艇體長度伸展的導流透水甲板結構。潛艇上層建築容積的大小,直接影響著流水孔開口數量的多少。文字解釋比較抽象,爲了直觀明了用圖片進行注解,請看下圖。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

雙殼體艇橫剖面略圖

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

前蘇聯633型R級常規潛艇橫剖面圖

   上兩圖中陰影部分即爲雙殼體潛艇的上層建築區域,指揮室圍殼也屬于上層建築範疇。潛艇的上層建築用來容納柴油機的進、排氣管系、高壓空氣瓶組、可伸縮的導纜鉗、帶纜樁、系泊羊角、失事救生浮標、救生平臺等等多種設備。它還起著連接首尾端結構,保證潛艇外部縱向連續性的作用。其構成的上甲板結構,也是人員在艇外操作時的甲板通道。所以,上層建築是雙殼體潛艇非常重要的,不可或缺的組成部分。

 国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

雙殼體結構潛艇的上層建築較大,上是退役後的國産033型常規潛艇,看著拆的挺慘其實只是拆除了上層建築和圍殼部分。這艘艇也不是要報廢,而是重新整修,現在該艇作爲潛艇博物館在上海東方綠洲主題公園展出。下是在塢修的一艘033艇,也拆除了上層建築,露出內部衆多的管系和高壓氣瓶等裝置。雙殼艇的上層建築空間有多大,大家應該有點概念了吧。

   由于上層建築屬于非耐壓非水密結構,潛艇在水下時這部分空間處于自由浸水狀態。爲了保證潛艇在上浮下潛時,水能夠自由流暢的進出,上層建築上就必須開立一定數量的流水孔。上層建築內自由浸水面積大的潛艇,開立的流水孔數量就多。上層建築小的潛艇,流水孔開口數量就少。雙殼艇因爲主壓載水艙布置在舷間,艇體寬度增大,爲了滿足潛艇水下航行性能的需要,保證潛艇線型的流暢,現代雙殼體潛艇(國産潛艇采用雙殼體結構)的上層建築和外殼體往往形成光順曲線,成爲一體。上層建築的體積就較大,內部的自由浸水面積也大。爲了保證潛浮時上層建築內的剩水能夠及時的流出,上層建築上的流水孔開口數量也就較多。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

上邊塗成陰影的爲單殼體潛艇的上層建築區域,與雙殼艇相比上層建築空間要小的多。而像下邊這艘單殼體結構的美國弗吉尼亞級攻擊核潛艇,除了一個圍殼外就沒有其他上層建築部分,其流水孔就更少,只有在艇首等部位有不起眼的開口。

單殼體艇因爲主壓載水艙只布置在首尾端,沒有舷間結構,所以單殼艇的上層建築外型線不需要像雙殼艇那樣,爲了顧及水下航行需要,和艇體形成整體流線型,上層建築空間也就比雙殼艇要小的多。流水孔開口數量也就很少,個別極端的如美國人那樣,只有一個圍殼爲上層建築空間的潛艇,流水孔的開口數量就更稀少,只有在圍殼和艇艏部有少量的難以觀察到的流水孔。讓很多人覺得西方潛艇艇表開口很少,外形也顯得異常光滑。實際上這是東西方兩個潛艇設計流派,采用不同的殼體結構形式所造成的差異。我國潛艇的設計體系傳承自前蘇聯,在設計思想和建造工藝上基本一脈流傳,殼體結構上也和前蘇聯一樣,選用了雙殼體結構,上層建築上的流水孔就比較多。

 国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

 雙殼體艇燃油壓載水艙(可作超載燃油艙)的通氣閥、通海閥示意圖。下潛時位于底部的壓載水艙通海閥打開,水從通海閥進入水艙內,水艙內的空氣通過上部打開的通氣閥進入上層建築內,再由上層建築上的流水孔外溢到艇體外,如果流水孔數量過少,或者開口面積不夠,進入上層建築的空氣將難以及時外泄到艇體外,壓載水艙會形成一定的空氣墊,影響水艙進水速度,延緩潛艇下潛時間。

   對于雙殼體潛艇來說,流水孔開口較多是有不得已的緣由的。如果流水孔開口面積過小,雙殼艇在下潛過程中,壓載水艙通過通氣閥排出的空氣將難以迅速的由流水孔溢出艇外,這會影響潛艇的快潛品質。早期的潛艇因爲水面航行爲主,爲了避免航空反潛的威脅,就非常重視潛艇的快潛指標。在上層建築上不但有衆多的流水孔,甲板上也開立密密麻麻的通氣孔,以加速潛艇的下潛速度。現代潛艇雖然以水下航行爲主,通氣孔已經大爲減少,有的徹底取消,但是爲了保證潛艇臨戰時的下潛速度,合理的流水孔開口數量是必須的。

 国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

039型(宋)級常規潛艇,緊急上浮時上層建築內的水從流水孔噴湧而出的情景。

雙殼體艇的上層建築空間大,所處位置又高于潛艇的重心和穩心,當潛艇上浮時,如果流水孔開口面積不合理,會造成嚴重的背水(上層建築內的水在潛艇上浮時候沒有及時流出艇體,而滯留在上層建築內)。雙殼艇的上層建築背水容積,可以達到艇體總噸位的5%-10%左右,這對雙殼艇上浮時本就脆弱的橫穩性會造成巨大的影響,對潛艇上浮經過穩性瓶頸區時的安全不利。如果海面海情大,潛艇橫穩出現問題,容易出現過大的橫傾,甚至發生整艇傾覆,對艇內人員和潛艇都會造成嚴重的威脅。

 国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

這艘F級雙殼體潛艇在緊急上浮後,上層建築內的水通過圍殼與艇體上的流水孔及時外泄到艇體外,如果流水孔開口面積不合理,大量背水無法流出艇體,滯留在上層建築內,雙殼體潛艇上浮過程中脆弱的橫穩將難以保持,一旦潛艇失穩造成傾覆會嚴重威脅潛艇的安全。

      另外還要考慮到當潛艇水下失事或出現嚴重故障時,潛艇會用緊急上浮法,以最快速度上浮至水面。此時潛艇的上浮速度和出水的角度都會非常大,流水孔開口面積不夠就會造成更嚴重的背水,幾百噸乃至上千噸(戰略核潛艇的上層建築容積可以占總噸位的15%,以92艇爲例如果水下滿排達到9000噸,上層建築背水容積將達1350噸)的剩水將徹底破壞事故潛艇的橫穩性。失事後的潛艇自救能力本就十分脆弱,一旦上浮後潛艇出現傾覆,事故潛艇殘余的生存力將徹底喪失,毀艇傷人的嚴重事故將無法避免。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

俄羅斯和我國潛艇結構都以雙殼體艇爲主,VIII攻擊核潛艇的流水孔在水下時有擋板可以密閉,但是處于水面狀態的時,其舷側的大開口流水孔還是非常紮眼。

   所以,流水孔雖小對雙殼體潛艇卻是至關重要的。爲了保證雙殼體艇潛浮時的安全性,以及臨戰時必要的潛浮速度,艇表開立一定數量的流水孔也是必須的。總而言之,擁有大容積上層建築的雙殼體潛艇,流水孔開口數量較多是殼體結構特性所決定的,是原生性的問題,從根本上說它也是個無法避免的問題。

  二、潛艇建造工業起步晚、自主設計能力薄弱、設計思想滯後是國産潛艇艇表開口較多的重要因素之一。

 国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

外側的035型艇(內側爲039首艇320號)雖然是80年代初設計完成並開始建造的,但是設計框架還是自前蘇聯50年代設計的033型艇上改進而來,流水孔開口形式還是采用了立式開口流水孔。

我國是在引進前蘇聯613型(W級)和633型(R級)常規潛艇,並國産化後才建立起潛艇建造體系的。與發達國家造了一百多年的潛艇工業體系相比,起步晚自主設計能力較爲薄弱。60年代的國民經濟困難,和長達十年的社會動亂,更打斷了國內潛艇建造工業的正常發展,導致設計思想的嚴重滯後。以第一代自主設計的035型常規潛艇爲例,雖然是80年代才設計完成的,卻是自033型艇的基礎上改進而來。而033型是前蘇聯50年代初設計的産物,體現的還是二戰前後的一些設計思想,比如以水面航行爲主,重視水面航行性能,重視快潛指標等。所以033艇的上層建築和甲板上開立了衆多的流水孔與通氣孔。035型艇以033型爲母型,自然也沒能跳出033型的框架。流水孔樣式雖然有所改動,通氣孔數量也有一定的減少,但是開口形式還是和33艇一樣,采用了舷側與上甲板橫排的衆多立式開口,開口數量也依然較多,與母型33艇的區別並不是很大,蘇俄舊式潛艇的烙印依然明顯。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

039型常規潛艇雖然是2000年後開始批量建造的,但是其設計時間早在上世紀80年代中期就開始,首艇在94年下水後暴露的問題較多,一直到2000年前後才完成技術定型。可見國內較爲薄弱的自主設計能力對國産潛艇型號發展的影響。

   這種現實差距自然也會影響到後續的039系列潛艇的設計研發,在艇表開口的細節處理上,我國與發達國家的差距就非常大。這一點對比國産的039系列常規潛艇,與德法的212A、214、鈾魚等先進型號就非常明顯。美德等發達國家在降低艇表粗糙度,圍殼上大開口空腔的密閉處理,艇體流水孔開口上的嚴格控制,乃至一些折倒式翻轉機構上的蓋板配置,都有著嚴格的要求,施工工藝也非常優秀。國內這方面尚處于初級階段,不管是設計理念還是工藝水平,與這些國家的差距都非常顯著。當然存在這種差距是正常的,我國自035型開始自主設計潛艇,到現在不過三代三型而已,而德、法、美、俄、英等發達國家建造潛艇的曆史都已達百年,百年間積累起來的設計經驗不是新中國短短的幾十年所能趕超的。這些發達國家經過長期努力完善起來的建造體系和先進的工藝水平,也不可是我們一口氣就能趕上的。可喜的是通過039與039A/B型潛艇的建造,國産常規潛艇無論是總體性能還是在艇表開口的處理,差距都在顯著的縮小。相信經過一到二個五年計劃的追趕,國産潛艇在艇表開口上的處理,達到國際先進水平是完全可能的。

   三、在不同的戰術任務航速與建造成本要求下,國産核潛艇與常規潛艇在流水孔開口形式上的差異。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

核潛艇水下續航力長,戰術航速高,快速性要求較爲嚴厲,所以國內核潛艇自設計初就決定使用阻力系數低的縱縫流水孔。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

考慮到柴電動力潛艇水下戰術航速低,續航力短對快速性要求較爲寬裕,大批量建造也需降低建造成本提高經濟性。039基型(宋)級常規潛艇就采用了工藝簡單、建造成本低、但阻力系數較高,外觀較爲紮眼的帶擋板縱縫流水孔。

 039(宋、元)常規潛艇使用帶擋板縱縫流水孔,而沒有采用我國核潛艇上使用的阻力系數更低的縱縫流水孔,也有著具體戰術任務要求與經濟性層面的考慮。傳統的縱縫流水孔(如我國091、093攻擊核潛艇上使用的縱縫流水孔)要在艇首至艇尾的外殼體薄板上,進行連續幾十米的開口,開口處的強度保障就比較麻煩。同時,大長度縱縫流水孔在核潛艇水下高速航行時,容易出現流體激勵薄殼體板和空腔部位,形成低頻噪音的現象,造成嚴重的流體噪音。爲了避免出現這類情況,在縱縫流水孔內需要有衆多的內擋板或者支骨加強開口處的強度,抑制薄殼體板在高速水流沖擊下壓力脈動導致的殼體板諧振現象。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

上圖爲091型攻擊核潛艇405號,縱縫流水孔中的內擋板和支骨清晰可見,下圖爲403號艇。

  這就造成大長度的縱縫流水孔建造工序多,工藝要求高,建造成本高,經濟性差的特點。但考慮到核動力潛艇戰術任務航速高,對快速性要求較爲嚴厲,使用阻力系數低的傳統縱縫流水孔是必須的,所以國産核潛艇選擇了傳統縱縫流水孔。而且對于裝備數量較少,作戰性能要求較高的核潛艇,也不能用經濟性和成本角度去考慮這類問題。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

實際上039上采用的帶擋板流水孔也是縱縫流水孔的一種,只是因爲縱縫中起到加強流水孔開口處薄殼體板強度作用的擋板的存在,讓這類流水孔看著和035型上采用的立式開口流水孔比較相似。但帶擋板縱縫流水孔的阻力系數要比老式潛艇上散亂的立式開口流水孔要好。

   常規潛艇則不同,由于柴電動力系統的限制,常規艇水下持續航行時間短航速慢,戰術航速要求低,快速性要求也較爲寬裕。使用工藝複雜且成本高的縱縫流水孔效費比不好。更何況使用縱縫流水孔降低的摩擦阻力,也不足以讓039的航速得到顯著提升。從簡化工藝、降低成本的實用角度出發,039選擇工藝簡單的帶擋板縱縫流水孔是合理的。

   039(宋)上使用的擋板縱縫流水孔,雖然有阻力系數高的問題(由于擋板的存在打斷了流體的均勻性,加劇了流水孔內外流體的交換強度,增加了艇體邊界層的厚度,提高了潛艇的粘壓阻力,對潛艇的快速性不利。)但對于水下戰術航速要求不高的常規潛艇影響並不大。而擋板流水孔通過在縱縫開口中,增加豎立擋板的方式,用簡單的工藝較低的建造成本,就解決了雙殼艇薄殼體板上連續開口的工藝問題,成本低經濟性好,對于大量建造的常規潛艇是適用的。畢竟039型設計時期還是上世紀的80年代中期,當時國內的經濟環境比較困難,國防費用相當拮據,裝備研發過程中成本控制也是設計中需要兼顧的。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

039AB元級第三艘在艏艉部開始采用新型的擋板縱縫流水孔,縱縫中檔板前側角度更大檔距更小,可以有效抑制流水孔內外流體的交換強度,改善擋板流水孔造成的艇體邊界層加厚,粘壓阻力系數增加,艇體總阻力增高的問題,對元級艇的水下快速性有利。

   039A/B型元級雖然采用了AIP動力,但是其水下最高航速的可持續性與柴電動力潛艇變化不大。AIP混合動力的水下長航時間是慢速指標,一般不會超過4-6節。元級繼續采用擋板縱縫流水孔還是可以理解的。實際上元級上的流水孔與宋級相比,也有了明顯的改進。在元級第三艘上,可以發現艏艉部分流水孔的擋板檔距很小,擋板向前外側的角度很大。這種新設計的擋板形式,能抑制較高航速下流水孔內外流體的交換強度,改善流水孔區域流場的均勻性,減小擋板流水孔的阻力系數,降低艇體的粘壓阻力,提高元級的水下快速性。

  綜合來看,國産常規潛艇堅持使用看著紮眼的擋板縱縫流水孔,是從經濟性角度出發,在夠用原則下兼顧常規潛艇水下戰術航速特點而做出的決定。

  四、未來國産潛艇流水孔開口形式的改革方向。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

移出廠房的美國弗吉尼亞級攻擊核潛艇艇表開口少,艇體光順度非常優秀。對于單殼體潛艇來說,控制艇表開口有著較爲明顯的優勢。

隨著潛艇設計水平的提高,艇體線型已日趨完善,國際上提高潛艇水下快速性和降低流體噪音的措施已從優化艇體線型,向提高艇表光順度方向發展。最大程度的減少艇表開口,改善艇體光順度,是目前發達國家設計現代潛艇的宗旨。在這種大趨勢下,國産潛艇也必須與時俱進,對艇表開口較多,光順度較差這一弊端進行有力的改革。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

船臺上露出上層建築的214型潛艇,可見其上層建築空間較小。214這類小儲備浮力的混合殼體結構潛艇,上層建築等自由浸水空間小,可以有效控制艇表開口。

   其中,改變殼體結構形式將是最根本、最徹底的改革措施。我國潛艇殼體結構一直遵循著前蘇聯流派倡導的雙殼體大儲備浮力設計思想,主壓載水艙容積大,上層建築內自由浸水面積也大,要在不影響潛艇潛浮性能的基礎上控制艇表開口將非常困難。只有放棄不實用的大儲備浮力、雙殼體結構,改而使用小儲浮的單殼體結構,或者以單殼體爲主的混合殼體結構,方能從根本上改變國産潛艇艇表開口較多的問題。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

2000年後隨著國內關于流水孔開口形式學術研究的增加,國産潛艇上的流水孔開口形式也在進行改進,403艇就改裝了柵式大開口與細小縱縫相結合的流水孔。

   當然要改變國內一直沿用了幾十年的殼體結構形式,無論是從設計思想、設計標准、配套體系都需要一個過程,短時間內完成的可能性不大。國內雖然在做一些前沿性的准備工作,但是要完成這個轉變尚需時日,依靠現有條件進行其他方法的改進就尤爲重要。鑒于目前計算機技術的快速發展,利用現代高速大容量計算機的計算能力,就流水孔繞流形式與流場問題進行研究已經成爲可能,這將爲將來來選擇阻力更小噪音更少的優良孔型,並裝艇實用提供有利的條件。國內在2000年前就流水孔開口形式的研究較少,隨著2000年後這類專業學術研究增多,就有力的支持了一些新的孔型,如403、405艇上的柵式開口,元級上使用的新型擋板流水孔的裝備使用。可見加大對流水孔開口形式的專題研究,是能對國産潛艇流水孔開口形式的改進做出較大的貢獻的。我國應該加大這方面的科研投入,迅速提高國內相關研究機構關于流水孔孔型的研究水平,爲國産潛艇流水孔開口形式的改革做好充分的支持。

国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

俄羅斯的核潛艇上往往采用具有密閉擋板的大開口流水孔。該圖爲971阿庫拉級攻擊核潛艇,流水孔在紅色箭頭處爲關閉狀態,藍色箭頭處爲開啓狀態。

 鑒于俄羅斯有處理雙殼體艇艇表開口的豐富經驗,我國可以通過相關渠道,多借鑒和學習俄羅斯在雙殼體潛艇上,處理大量流水孔開口的經驗。例如,俄羅斯潛艇在60年代初就使用了阻力系數低,工藝簡單的柵式大開口流水孔(柵式流水孔的阻力系數比我國039型裝備的帶擋縱縫流水孔的阻力系數要低四倍)而我國近些年才開始在403艇上試裝實驗,可見俄羅斯在流水孔開口形式上的研究是起步較早的。前蘇聯在60年代就開始爲核潛艇上的大開口流水孔設置密閉蓋板,以改善核潛艇水下航行時艇表開口帶來的一系列問題,收到了良好的效果。這方面的經驗尤其值得我國借鑒,在密閉機構傳動設備的布置,密閉口蓋的閉合形式上如果能從俄羅斯獲得較多的技術支持,對提高我國潛艇流水孔開口形式的改進都會十分有利。

 国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

俄羅斯部分877基洛級常規潛艇在首部的流水孔有密閉擋板,艇中後部則采用柵式流水孔。紅色箭頭處爲開啓的流水孔狀態,藍色爲密閉擋板關閉後的流水孔狀態,後部爲柵式流水孔。

  一旦我國獲得俄羅斯那樣成熟的流水孔處理技術,我國在國産攻擊核潛艇上,可以像俄羅斯那樣使用具備密閉裝置的大開口流水孔,在常規潛艇上則可以嘗試使用柵式流水孔。或者像部分877基洛級潛艇,在艇體前部流速快的正壓梯度區內使用帶開閉裝置的流水孔,在艇體後部流速低的負壓梯度區內使用工藝簡單造價低的柵式開口,既兼顧了潛艇的水下航行需求,又考慮了一定的建造成本保證了經濟性。諸如此類措施,都將對國産潛艇艇表開口較多的弊端形成有力的改革,爲國産潛艇水下快速性的提高與流體噪音的降低,作出有力的支持。

 国产潜艇上的洞洞为什么那么多? - 小马 - LostAngel的潜艇博客

西方潛艇優良的艇表工藝處理是我國潛艇工業將來學習與趕超的方向。

  五、結語

   隨著我國經濟的騰飛,國防裝備費用投入力度的日益加強,在潛艇流水孔的處理上,必須扭轉以往夠用就行,經濟性爲重心的設計思路,轉變到性能第一,精益求精的方向上去。最大限度的利用現有條件,以自主研發爲主,引進先進技術爲輔,多途徑多方法,來有效改善國産潛艇的光順度,爲國産潛艇作戰性能的進一步提升做出有力的貢獻。小小的流水孔看著簡單,背後蘊藏的專業知識卻非常寬泛。國産潛艇上洞洞多的原因,是多方面因素作用下的結果。新世紀來臨後,國際潛艇技術發展迅速,一直苦苦追趕的國産潛艇沒有任何退路,也沒有任何時間可以懈怠。只有繼續秉持小步快跑,多型號多改進的發展原則,加大裝備費用的投入力度,不斷的提高設計能力,提高建造水平,方能實現國産潛艇趕超國際先進水平這一偉大使命。

  參考:

1、船舶力學《帶流水孔潛體流場數值模擬》中國船舶科學研究中心,張楠、沈泓萃、姚惠之、高秋新、顧民。

2、船舶工程《潛艇出水穩性研究》武漢第二船舶研究所,鄭熹。

3、船舶力學《潛艇流水孔阻力數值計算與回歸分析研究》中國船舶科學研究中心,張楠、沈泓萃、姚惠之。

4、《潛艇上層建築大容積條件下的潛浮性能》,尤子平。

5、中國造船《潛艇應急上浮穩性研究》,鄧志純、陳材侃。

6、《三維孔穴流動性的數值計算研究》中國船舶科學研究中心,張楠、沈泓萃、姚惠之、高秋薪。

7、《船舶名詞術語》第十二冊,潛艇、核動力、艦船防化分冊,國防工業出版社。

8、《潛艇基礎知識》衆勰,國防工業出版社。

http://www.zgjunshi.com/Article/Class38/Class49/Class134/200909/20090926105822.html



從“庫爾斯克”看潛艇結構與抗撞擊能力





   北京時間2001-2月10日淩晨7時45分,美國海軍“格林維爾”號核潛艇(洛杉磯級)在夏威夷水域與一艘500余噸的日本漁船相撞,漁船被撞沈,但“格林維爾”卻無任何損傷。聯系到前段時間的“庫爾斯克”號潛艇的沈沒,不得不歎服美國潛艇的堅固。

   雖現已查明“庫爾斯克”號的沈沒是因魚雷故障而引發的爆炸所致,但俄羅斯並未排除“外部原因”導致爆炸的可能性。言下之意,還是暗指有可能是美俄潛艇相撞而引起的魚雷爆炸。不過,俄方所指責的“洛杉磯”級核潛艇噸位僅有“庫爾斯克”號的1/3,而且相撞後美國潛艇竟然還能逃離事故現場,這就難以讓人信服了。

   其實,這種可能性的確存在。在過去三十多年中,美蘇雙方爲了獲取對方潛艇的數據,經常在大洋深處相互追蹤,有時雙方的距離竟然只有百余米。這種危險的“貓捉耗子”遊戲造成了十多起核潛艇碰撞事故,但總是前蘇聯的潛艇損傷較爲嚴重。

   1970年6月,美國一艘鱘魚級核潛艇在太平洋上與前蘇聯K108號核潛艇相撞,結果美國核潛艇只是潛望鏡和天線等部位受到輕微損傷,而K108則被撞出一個大洞,連推進器也嚴重受損,被迫浮出水面。

   1986年10月2日,前蘇聯K219號潛艇上一導彈的發動機起火引發爆炸,72小時後沈入5500米深的海底,4名艇員喪生。根據後來解密的文件推測,這次事故極可能是因美蘇潛艇相撞而使導彈燃料泄漏引發的。從這起事故中我們不由看到了“庫爾斯克”號的影子。爲什麽“受傷的總是我呢”?排除前蘇聯武器設計極端追求性能的領先,而造成系統的不穩定因素外,雙方的潛艇設計思想上的差異是主要原因。

   爲了承受水底巨大的壓力,潛艇都有耐壓艇體,殼板厚度在20毫米以上,用高強度材料制成,能夠下潛三四百米深。但如果所有的設備全布置在耐壓殼內,潛艇內部空間將變得非常狹小,裸露于艇體外的凸出物也將增多,不利于潛艇的快速航行,所以一些潛艇還有非耐壓艇體。這一層由于不承受水壓,因此只有幾毫米厚,易于加工。由于耐壓艇體與非耐壓艇體的原因,潛艇可分爲單殼體結構、雙殼體結構、單雙混合殼體結構和半殼體結構。

   出于對潛艇戰時生存力的考慮,前蘇聯潛艇大多采用了雙殼體結構,外殼距耐壓殼有相當的距離,就像裝甲車輛上的“間隙裝甲”,抗攻擊能力極強。“庫爾斯克”號所屬的奧斯卡級核潛艇更是登峰造極,兩層殼體相距竟達3米,西方普遍裝備的小型反潛魚雷對其奈何不得。

   而美國出于效費比方面的考慮,洛杉磯級潛艇采取了單雙混合殼體,除前部爲雙殼體外,其余部分均爲耐壓殼。與“奧斯卡”級相比較,它花更少的錢,辦了更多的事。不過,由于只有一層殼體,一旦受損,後果可想而知了。

   看到這時,大家不禁要問:這樣看來,雙方相撞的話,美國潛艇撞沈的可能性不是更大嗎?這裏大家可要注意了,“奧斯卡”級強調的是抵抗爆炸的能力,而不是抗撞擊的能力。它的外殼只有幾毫米厚,在與大型物體相撞時,就好像雞蛋殼一樣。想象一下“洛杉磯”級與“奧斯卡”級相撞的情景:“洛杉磯”級就好像撞在枕頭上一樣,“奧斯卡”級的非耐壓殼會吸收掉大部分的相撞能量,剩下的對于“洛杉磯”堅固的耐壓殼來說只能算是小菜一碟了。而“奧斯卡”級兩層殼體之間布置著魚雷和導彈的發射裝置,如果其中正好有魚雷和導彈,而魚雷和導彈的性能不穩定時,後果對于“奧斯卡”級來說,將是可怕的。現在,大家明白“爲什麽受傷的總是我”了吧。

   不過,萬事無絕對。在和平時期潛艇遇到的自然大多是碰撞。但在戰時,與潛艇共舞的可是魚雷和深水炸彈。如果俄羅斯能解決武器系統的不穩定性,那麽笑傲四海的就會是“臺風”和“奧斯卡”了。

   從這張剖視圖可以看到,洛杉磯級核潛艇的艇艏部位爲雙層結構。其外部的非耐壓殼強度並不大,而裏面布置著戰斧巡航導彈和昂貴的聲納系統。如果這次的事故是艇艏與漁船相撞,相信“格林維爾”號的損失會相當嚴重。

http://202.84.17.73/mil/htm/20010220/373205.htm



潛艇單雙殼各有什麽優劣



雙層殼體艇儲備浮力大,單殼體艇儲備浮力小!有利有弊吧,儲備浮力大,潛艇耐壓艇體內艙室進水抗沈性好些,單殼體艇則要差些,一般單殼體艇儲備浮力只有7%-9%左右,雙殼體艇則可以達到20%左右。弊端在于雙殼體艇在下潛反映速度上要比單殼體艇差,相同耐壓殼體內空間的雙殼體艇要比單殼體艇的噸位以及濕表面積都要大,也導致水下航行速度和可探測面積要比單殼體艇慢些和大些!但是雙殼體艇因爲舷間空間大,上層建築空間寬裕,可以將很多潛艇輔助設施比如各種壓縮空氣瓶,額外攜帶的武器裝備,各種管道等布置在上層建築或者舷間空間內,而單殼體艇布置起來就比較困難顯然要占用部分耐壓殼體內的空間!另外單殼體艇因爲耐壓殼體直接暴露于外,在潛艇水下航行中一旦殼體受到碰撞,潛艇容易遭受比較嚴重的損失,雙殼體艇因爲還有一層輕外殼保護,耐壓殼體相對受到碰撞受損的情況要好些,在受到魚雷打擊時候顯然擁有舷間空間內液水艙部分保護的雙殼體艇要比單殼體艇抗打擊能力強的多!國外在研究324毫米輕型魚雷的戰鬥部分裝藥種類方面投入也是相當大的,原因也是前蘇聯使用的大部分雙殼體艇抗打擊能力比較好導致的!

  小的方面來說,雙殼體艇還有些優勢,比如布置舷側聲納的時候既可以在外殼上布置也可以在外殼內部布置,甚至在內殼耐壓殼體上布置!布置空間相對寬裕自由度較大設備如果布置在外殼內部也不容易受到流體嘈聲幹擾或者刮擦碰撞損壞!而單殼體艇則只能布置在艇體表面!在敷設消聲瓦等消聲設備的時候,雙殼體艇同樣可以在外殼的外壁,內壁以及部分內殼外壁和內壁上敷設消聲設施,顯然敷設面積更大,敷設的消聲瓦種類可以更多更細效果會好些!另外單殼體艇環型抗壓肋骨都是在耐壓艇體內,這會影響部分艇內管線敷設的工作,帶來些難度,而雙殼體艇的肋骨在內殼外,管線的布置沒有這方面的困難,但是雙殼體艇部分舷間空間因爲結構的關系,空間狹小,焊接是非常困難的,這對提高艇體焊接質量減小施工難度顯然又是很不利的!總的來說有利有弊吧!

所以A級,S級比美國的潛艇潛得深就是這個原因,不過便需要自動化焊接來生產了

  喔,分享一些A級,颱風級和O級的防衛手段,A級以鈦合金殼體,颱風在內外殼體間裝了海水,減低爆炸的震盪和衝擊.至於O級,比較特別,是用巡航導彈的發射管來保護潛艇.當我看到這樣的防衛手段,的確令驚奇

  705(A)和945(S)潛深大,是因爲耐壓殼體和部分耐壓組件使用了以鈦合金爲主的材料,705,945潛深大並不是因爲雙殼體艇的原因,這是個錯誤的概念!影響一艘潛艇潛深大小的最大因素還是耐壓殼體強度和部分組件(比如通海閥口,舷間非耐壓空間的肋板,支撐板等焊接部位強度,疏水系統的排水口,潛艇的排水孔等等)的抗壓強度決定的,這些部位的抗壓強度決定了一艘潛艇的工作深度,極限深度和非常規狀態下的計算深度!

  自動化焊接有很多好處,也並不是單純爲了對付部分焊接特別困難的特種合金鋼而搞的,並不是只有使用了鈦合金的661,705,945和685等級別艇是使用自動焊接的,自動焊接是總體趨勢,可以提高焊接質量,提高潛艇的總體制造質量,縮短建造時間,好處總體上的!

  705等使用了鈦合金耐壓殼體的潛艇,抗打擊能力應該是要比只使用了普通高耐屈服度鋼材的潛艇要好些,潛深大的潛艇在戰術機動上有優勢,嘈音可以有效降低,對付沒有拖曳線列陣和拖曳變深聲納的反潛方有明顯的優勢,潛深大了也可以導致部分潛深不大的潛艇和魚雷不能有效跟蹤和攻擊!這也是前蘇聯不惜工本使用鈦合金的原因,當然前蘇聯是曾經出口鈦合金最多的國家,他們有這個資本!另外鈦合金本身抗打擊能力也比HY80一類的高耐屈服度鋼材要強!

  並不是只有941臺風在舷間空間裝了水,只要是雙殼體艇,甚至個半殼體艇,舷間都是主壓載水艙也是部分超載燃油艙,這個是雙殼體艇的設計結構,並不是爲了單純的提高抗打擊能力所設置的,這個是嚴重的錯誤概念,雙殼體艇只是因爲結構設計上的特點相對提高了魚雷抗打擊能力!

  949和949A把P-7的發射筒布置到舷間空間也並不是單純爲了提高抗打擊能力所設計的,P-7本身體積較大,你不可能把它都塞到耐壓艇體內這是不現實的,所以布置到了兩舷側的舷間空間內,相對的因爲發射筒也是耐壓並有抗打擊能力所以潛艇總體的抗打擊能力有了更好的改善!但是這麽設計的主要目的還是要搞清楚的,主要目的還是因爲潛艇艇內有限空間所限制的!當然毛子可以這麽幹,西方的魚雷也一直在改進,從MK50到海鱔,鋪魚,MU90等等都是以能夠擊沈最大潛深達到1000米左右,雙層殼體的潛艇爲目標設計的,戰鬥部裝藥也使用了PBXN等高爆威力的裝藥,戰鬥部形式采用了聚能穿甲戰鬥部等形式,爲了提高穿透能力部分魚雷使用了側瞄基陣以保障垂直命中潛艇艇殼,提高戰鬥部穿透能力等!

  要說清楚好象比較困難,因爲這兩種結構的利弊從來不是很分明的,即使在特定一方面比較,也存在在這種情況下這種結構好,但是那種情況下情況可能就相反了的情況。舉幾方面講。

  從阻力來考慮,在水下濕表面積相同的情況下,雙殼艇外形更光順,阻力更小。但是一般情況下雙殼艇儲備浮力比單的大,所以水下全排水量要比單殼艇大。在相同的動力條件下,水下全排水量增加20%,則水下最大航速降低4%左右。所以在水下濕表面積相同且動力功率也相同的情況下,單殼艇最大行速比雙殼高,低速狀態下繼續航力比雙殼艇要長。

  在噪聲控制來看,一般認爲雙殼艇比單殼艇占優。但是,這種優勢實際上是在低航速的條件下獲得的。在以小于6節的地安靜速度航行時,潛艇的噪聲主要是機械噪聲,雙殼艇的輕外殼對機械噪聲有遮蔽作用,其舷間艙等多個層面都可以采取降噪措施,所以雙殼艇站優。

  而若在高航速條件下,雙殼亭的輕外殼不僅容易被動力裝置引起的震動和水流激勵而産生高噪音,甚至可能在輕外殼固有頻率與激勵頻率耦合時産生共振現象。所以在高速條件下,單殼艇在噪聲控制方面更有利。

  在同樣的技術工藝條件下,單殼艇不如雙殼艇光順,對水動噪聲的控制比較不利;消聲挖的敷設也不如雙殼艇方便。但是這兩點,可以通過提高技術工藝來改善。如果表面光順度相當,單殼的水動力噪聲反而比雙殼小,因爲殼體聲輻射與殼體單位面積質量是成反比的!理論計算和實驗表明,若聲輻射頻率在300HZ以上,單殼艇比雙殼聲輻射平均低15分貝以上;而在300HZ一下時,單又要比雙高10分貝左右。所以噪聲控制方面也很難說得清楚,不是只要一采用某種方案就能取得優勢的,還要綜合其他各系統性冷來看。

  在目標強度方面,在排水量相同、外形相似的條件下,單殼艇的目標強度要高于雙殼艇。而在外形相似,主尺度也相同的情況下,因爲單殼的水下全排水量比雙的小10%以上,所以單的目標強度低于雙。

  在抗沈性方面,雙比單占優。

總體布置,因爲單一般采用大分艙,所以在艙內設備布置和維修性,居住性等方面都比較有利。但是又因爲高壓氣瓶、燃有、管路等都在奶牙體內,同時又是內肋骨結構,所以又給充分利用空間帶來一定影響。還有上層建築狹小等因素,都使單殼艇在總體設計上要求更嚴,也可以說對其設計師的要求更高。

還有。電磁兼容性等等方面.....總的來說就是有利有弊,具體采用哪種結構,與整體設計能力和使用者的戰術理念密不可分。

“阿穆爾”級就是單殼體,不過設計這一型艇時,俄羅斯人主要考慮的是減小排水量,降低成本。

  677應該說還是單雙混合體,第五艙還是雙殼,內外雙殼之間布置空氣瓶和拖曳聲納收放裝置等。實際上毛子的設計局很早就想嘗試單殼艇,60年帶曾想做一條單殼實驗艇,被海軍否決,705型在研制初期也想采用單殼加薄外殼小儲備浮力方案,也被海軍否決。

  有一種看法是,雙、單之爭本質上就是抗沈性和快速性之爭!感覺是,要做出一條好的單殼艇,對設計和工藝各方面的要求更高些。

同意,正如我們以前在討論時候說得,毛子堅持雙殼體結構也有它本身得海軍作戰環境影響。毛子整個海岸線基本都處于高緯度地區,地處嚴寒,潛艇部隊戰術又要求經常到北冰洋下活動,顯然單殼體艇遠遠沒有雙殼體艇在充滿浮冰碎淩得北冰洋區域執行任務合適!

嗯,除作戰環境外,對潛艇抗沈性的看法在這兩種艇的取舍上也占很重要的地位。毛子一直認爲小分艙大儲備浮力擁有較高抗沈性的艇,在出現重大的損壞後靠艇員的努力是能夠保證艇和人員的生存的。而美國人認爲在戰爭狀態下,一艘被嚴重損壞的艇即使能被搶救回水面,但卻已經喪失作戰能力,很容易被敵方再次攻擊而徹底完蛋,所以不如更多考慮快速性和其他作戰能力。在艇受損後只要盡量使更多的艇員成功脫險就可以了。

不過有意思的是,這兩個流派現在似乎都對自己傳統觀念有了修整,都希望嘗試一下對方那種做法。毛子很早就有這個意思;美國人原先也考慮SSN-21采用雙殼,因爲發現排水量過高而放棄,現在他們又有在下代艇上采用雙殼的想法。國內也有下代常規艇上采用單殼的看法。

http://cyy2006.blogcn.com/diary,6792206.shtml



請教一下大蝦們,下一代國産潛艇用單殼還是雙殼?



前蘇聯一派以大儲備浮力小分艙結構的雙殼體結構爲主,西方在戰後以小儲備浮力,大分艙的單殼體結構爲主。

  兩種結構各有利弊,簡單來說前蘇聯的雙殼體儲備浮力大,抗沈性好,抗打擊能力強,生命力高。但是雙殼體同等耐壓殼體容積下的噸位要比單殼體大出約30%的噸位,這就造成雙殼體艇水下噸位大,濕表面積大,聲發射強度大,快速性差一些,暴露率高一些。

  單殼體的儲備浮力小,抗沈性差,抗打擊能力差,單同等耐壓殼容積的水下噸位要比雙殼體小的多,所以濕表面積小,快速性好,暴露率低。

  我認爲,雙殼體已經不符合中國潛艇作戰需求,因爲目前的反潛技術和反潛打擊武器發展極快,發現即被有效跟蹤和精確打擊的概率高,被發現就意味著被攻擊,而現代魚雷都采用PBXN一類的高爆炸藥,比能是TNT的2倍以上,一般采用側瞄基陣來報整垂直命中,用成型藥罩來保證穿透,打穿具備舷間結構的雙殼體艇已經不是問題,造成有效的摧毀已經是現實。雙殼艇依靠大儲備浮力,和小分艙結構已經難以保證在被命中的情況下繼續生存力。雙殼艇的大濕表面積和較高的聲發射強度導致的暴露屢高的弊端已經成爲現代反潛技術條件下最致命的缺陷。

  單殼體結構雖然生存力差,但是在現代反潛技術條件下已經不能用老式的追求生命力的思想去思考現代條件下的反潛作戰。只有保證最小的濕表面積,降低聲反射強度,降低暴露率才是降低被探測,被有效跟蹤的有效手段,才是降低敵探測距離,降低魚雷主動自導頭有效跟蹤距離,提高規避魚雷打擊成功率,規避敵方有效跟蹤的合理手段。因此,傳統的雙殼體結構潛艇已經越來越反映出不適合現代反潛技術水平條件下的作戰環境。

  而且我國海域黃海、東海都處于大陸架範圍內,平均水深在60米左右,部分地區不足20米,超過120到200米的範圍較少,這種情況下大噸位的核潛艇作戰比較困難,面臨日美發達的航空,水面艦船和天基探測體系,噸位大的核潛艇的暴露率就高,被發現被打擊的概率就高。可是目前的核潛艇因爲要考慮到盡量多裝載打擊武器,確保攻擊火力,盡量多裝降噪設備,水下噸位一再擴大是難以改變的趨勢,雙殼艇在這方面的困難尤其多,打個比方如果93和洛杉磯的水上噸位都爲6000噸,洛杉磯的儲備浮力是13%,其水下滿排大約在6900噸左右,而93要加上30%的儲備浮力和10%左右的非耐壓非水密容積量水下滿排可以達到8400噸之巨,如此大的噸位要在我國東海黃海區域作戰,因爲噸位過大,暴露率增高的問題是不得不考慮的。如果要降低水下滿排噸位,降低濕表面積降低暴露率,唯一的辦法就是縮小耐壓殼體容積,降低總艇體的水下滿排噸位,那麽其帶來的問題就是水下滿排噸位或許和洛杉磯一樣,但是艙室容積卻要小的多。這就是傳統雙殼體結構潛艇帶來的弊端~!(這裏688和93的噸位比較只是舉例,沒有真實性。)所以我說傳統的雙殼體結構潛艇並不適合我國在現代發達的反潛技術條件下的作戰。

  當然單雙殼體的利弊不是那麽容易說清楚的,我曾經寫了一篇20000多字的關于東西方潛艇流派産生兩大殼體結構學說的文章,也只寫出了個皮毛,但是我認爲在目前發達的反潛技術條件下,雙殼體結構已經日趨落伍,而以單殼體結構爲主的殼體結構形式比如單殼體結構,單殼體爲主的單雙混合殼體結構將是將來潛艇結構發展的主要趨勢。

   回應

說白了,雙殼體就是技術落後,不過因爲中國基本都是采用雙殼體,一般不敢明顯的說出來

  也不能這麽說吧,雙殼體結構的形成有其曆史發展的必然性,只是隨著世界科技的發展,特別是潛艇技術和反潛技術的發展,殼體結構也必然是隨之改變和發展的。

  TG潛艇部隊開始建立時師從蘇聯,毛子主要是發展雙殼體,從我們這麽些年來的經驗積累,對雙殼體的更爲熟悉和了解,且雙殼體的有點有很多,隨著我們工藝和技術的進步,外殼洞口和指揮塔的大小都會有大的改觀。所有必是雙殼無疑。

  但是我想主線還是確定的吧,從傳統的雙殼體結構轉向單殼體的總趨勢應該是成立的,時間下一代會不會有如此明顯的轉變不好下結論,但是經過一代項目的准備後應該會有較大的轉變。現在39AB項目進度也很好,成熟度也非常不錯,短短那麽點研發時間就從立項到量産,說明國內的研發和制造體系已經徹底成熟了,現在投入力度又比較理想,以後新項目的研發時間會越來越短。

  所以我上面說新時期下,傳統的雙殼體結構已經越來越不適應作戰需要。但是殼體結構轉變除了要從軍方的作戰思想轉變,設計方的設計思想轉變,還需要制造體系裏一些牽涉到建造工藝的配套體系轉變,是個比較複雜得過程。就設計標准的轉變來說就是很有很多工作要做,一時半會也急不來,畢竟我們沒有單殼體艇的設計和建造經驗。

  更何況有些時候部隊的作戰思想轉變也是個很重要的過程,以往部隊用慣了雙殼艇,平衡容易,安全性好,十來個水櫃,撞破一兩個,或者被打破一兩個不成問題,照樣上浮照樣回家,換了單殼的破一點就是要命的十有八九上不來,部隊不扭轉作戰思想是不會接受單殼艇的,前蘇聯後期設計部門就有轉向單殼艇的想法,但是海軍一直都拒絕。

  說道低還是無法從傳統的依靠大儲備浮力,水上抗沈性的思維力轉出來,轉到西方的低暴露率,高規避率思維下去,實際上新時期要保證潛艇的生命力還是要從降低暴露率,提高規避率著手。

  都需要一個過程吧,總線路是確定,這點可以放心,只是需要時間~

  單殼體研究是一直有的,不是主流。看近期水下爆炸和抗沖擊方面的論文,研究對象還是雙殼體的。

  還是單雙混合殼體吧?畢竟很多設備如果能安裝在承壓殼體外還是很有好處的 ,聽說日本用的是單雙混合殼體,有倆者的優點,缺點是技術要求高,制造複雜。成本高

  不能簡單得說單殼體隱蔽性一定比雙殼好,洛衫機的噪音比雙殼的阿庫拉如何呢?看到艦船知識99年某期中把MD給各國潛艇隱蔽性能的列表圖可知,改進型山雞的靜音性能都與改進阿庫拉有相當的差距,沒改進的跟VIII一個水平,所以才發展海狼來對付鯊魚.而且基洛的大洋黑洞不是假的吧?還有,小日本也是雙殼的簇擁.另外混合殼體也可以考慮

  學霸不要一概而論,德國的潛艇算是代表了常規潛艇發展方向吧?在潛艇設計上一向采用單殼體結構的德國,在90年代最新設計的212型潛艇上卻一反常態采用了雙殼體結構。

  老美下一代多用途核潛的方案之一,SMX-21概念也是雙殼體的....

http://bbs.cjdby.net/viewthread.php?tid=687947&extra=page%3D1


世界十大潛艇排行榜出爐:解放軍094霸氣上榜

  戰略核潛艇(又稱彈道導彈核潛艇)。是戰略核力量的一次重要的轉移。在各種偵察手段十分先進的今天,陸基洲際導彈發射井很容易被敵方發現,彈道導彈核潛艇則以高度的隱蔽性和機動性,成為一個難以捉摸的水下導彈發射場。
  1:俄亥俄級
  美國俄亥俄級戰略核潛艇排水量:18750噸,規格:全長560英尺(170.7米);全寬42英尺(12.1米),吃水36.4英尺(11.8米),主機為一具通用電氣S8G自然迴圈壓水冷卻式核子反應爐(反應堆熱功率250MW,堆芯壽期500滿功率天,更換核燃料週期15年以上),2台蒸汽輪機,齒輪減速裝置,單軸,1個7葉螺旋槳。航速20節以上,下潛深度400米,艇員編制155名(其中軍官15名),續航力1000,000公里“俄亥俄”級核 潛艇是美國第四代戰略核潛艇,由美國通用動力公司製造,共建造了18艘。每艘“俄亥俄”級核潛艇擁有24個垂直導彈發射管,可發射24枚“三叉戟-II 型”導彈。該型導彈的最大射程在1.2萬公里以上,命中精度90米,每枚導彈最多攜載12顆彈頭。
  攻擊力:“俄亥俄”級彈道導彈核潛艇是美國“三位一體”戰略核兵力的中堅力量。其主要使命是用“三叉戟”導彈襲擊敵方的大城市、政治經濟中心、兵力集結地、港口、飛機場、人口稠密區及大片國土等軟目標;也可以襲擊敵方的陸地導彈發射井等重要戰略硬目標。
  如果攜帶“三叉戟-Ⅱ型”導彈,共有192個核彈頭,爆炸威力為91200ktTNT當量,對數億人的生命安全構成嚴重威脅。由於“三叉戟”導彈的射程較 以往大幅度增加,這意味著俄亥俄級潛艇只須部署在美國,即對敵人目標具有極大的威脅性。最初8艘俄亥俄級潛艇皆部署于緬因州的班哥外海,其餘則部署於喬治 亞州的京斯灣。這意味著俄亥俄級主要任務區域僅須在美國擁有控制權的海域即可,因而占了很大的優勢。俄亥俄級潛艇的任務行程表是先以一組乘員執行為期70 天的巡邏任務,之後有25天進行整修保養,整修完畢再由另一批乘員登艦執行任務。每九年進行一次為期一年的大整修,同時進行核能燃料棒的更換,每艘船的保險率高達60%。
  生存能力:“俄亥俄”級核潛艇的全部活動,一定會受到反潛兵力的嚴密監視。因此,它的生命力至關重要。一般潛艇的生命力主要取決於抗沉性,而該級潛艇的生 命力則由其隱身性、先敵發現目標的能力和自衛攻擊能力來保證。由於導彈射程遠,艇的戰鬥巡邏海域遼闊廣大,可以靠近本國海域活動,或在避開敵方反潛兵力的 區域活動,因此十分安全。該級艇採用了最先進的隱身措施,主要是聲隱身,採取一系列措施降低雜訊。
  因此輻射雜訊很低。此外,採取了消除紅外特性、消磁,以及減少廢物排放等隱身措施。艇的下潛深度400m,在海洋垂直深度上增大了活動範圍,隱蔽性好。 “俄亥俄”級裝備了高性能的觀通設備,使艇能在高海情和高雜訊環境的海域活動,使敵方反潛探測複雜化,不易被敵發現。為了提高先敵發現目標的能力,該級艇 裝備了ANBQQ-6綜合聲呐系統,包括8部聲呐,並採用先進電腦自動進行低頻線狀功率頻譜檢測和目標識別與分類。採用拖曳線列陣聲呐,以被動方式探測敵方攻擊型核潛艇,提高遠端預警能力,能夠儘早規避或機動。
  綜合作戰效能:“俄亥俄”級裝備了先進的慣導系統和靜電陀螺監控器,大大延長了慣導外部重調間隔時間,減少潛艇上浮次數,確保潛艇安全航行。由於慣導系統 精度的提高,為“三叉戟”核潛艇準確發射導彈提供了保證。由於裝備了導航星全球定位系統接收機,可對慣導系統的位置和速度輸出進行校正,保證艇有效地完成 作戰使命。由於裝備了極低頻通信接收機,可使艇上浮到距水面9-15m的陣位元,把天線伸到靠近水面處接收指揮部的指令,免於被敵方發現。艇上裝備了先進的 UYK43UYK44電腦,可保證MK98-0型導彈射擊指揮儀完成對“三叉戟”導彈的射擊指揮。由於裝備CCSMK2-3作戰指揮系統和MK118魚 雷射擊指控系統,可綜合採集和處理各種感測器資訊,進行戰術態勢評估與分析,指揮魚雷有效攻擊。
  在航自持力:該級艇各大系統和設備安全可靠性好,有效利用率高。平時,艇在海上巡邏70天后,維修保養25天。S8G反應堆堆芯壽命15年,在艇的全壽期 內只需更換一次核燃料,艇的在航率高達65%-70%,續航力達100萬海裡以上。為了提高艇的自持力,美海軍十分重視改善居住性,增強艇員耐久巡航能 力。每艇配備兩套艇員,輪流休整與培訓,有利於提高艇的戰鬥力和提高艇員的素質。
  2:北風之神級
  “北風之神”級核潛艇(也稱955項目核潛艇)中的第一艘-“尤裡-多爾戈魯基”號潛艇於2007年15日出廠,預計明年移交給俄海軍。另外兩艘核潛艇- “亞歷山大-涅夫斯基”號和弗拉基米爾-莫諾馬赫”號潛艇目前正在建造中,將分別在2009年和2011年建成。俄羅斯計畫在2017年以前建造8艘“北 風之神”級新型戰略核潛艇。2015年以前將有7艘“北風之神”級核潛艇建成並用於裝備俄海軍,第8艘將在2015年後建成。
  “北風之神”級核潛艇長171.5寬13吃水10.5(米);水上排水量1.472萬噸水下排水量1.7萬噸;最高水上速度16節,水下速度27節;下潛 深度超過450米。戰略導彈方面裝有16個導彈發射筒,可載SS-NX-30“圓錘”洲際導彈,射程1.1萬公里以上,命中精度為300-500米。常規 自衛武器為6×533毫米魚雷管可發射16枚魚雷和SS-N-15反潛導彈,同時還配備SA-N-8近型反潛導彈,還將考慮裝載速度達200節的“暴風” 高速魚雷。它的艇體表面貼敷了厚度超過150毫米的消聲瓦,並在消除紅外特徵、磁性特徵、尾流特徵等方面都採取了一些獨到的隱形措施。這些隱形技術使敵方 無論在水中還是在太空都很難發現它。在電子系統方面,歷來美國電子設備要強於俄國,但新式的“北風之神”在這方面有較大的改進,裝備了先進的艇艏聲呐、舷側聲呐、拖曳線列陣聲呐和水面搜索雷達,差距在逐步縮小。
  3:前衛級
  前衛級是英國新一代核動力彈道導彈潛艇,共建4艘。首艇1993年服役,目前已服役3艘,到本世紀末,它將部署英國全部的核彈頭,承擔英國戰略核威懾的重任。該級潛艇仿照美國海軍俄亥俄級設計,但噸位較小。
  英國前衛級核潛艇排水量:水下16000噸艇員:132人(兩班制)噴水推進器1台主尺度:長149.5米,寬12.8米,吃水12米航速:水下25節。 動力裝置:核動力,l座RR2壓水堆:2台蒸汽輪機,27500馬力(20.5兆瓦)單軸,2台柴油機交流發電機,2700馬力(2兆瓦)。
  武器:潛射彈道導彈:16枚洛克希德“三叉戟2”D5,3級固體燃料火箭,星體慣性制導、射程12000公里(6500海裡),熱核彈頭為8個15萬噸當 員機動分彈頭,圓公算偏差90米。D5能夠裝載12個機動分彈頭,但英國製造的限制在7-8個分彈頭。魚雷4具533毫米發射管。馬可尼公司的“矛魚”兩 用魚雷,線導、主被動尋的,60節航速時射程65公里(35海裡),戰鬥部定向能;“虎魚MK242型,線導、主被動尋的,主動尋的35節航速時射程13 公里(7海裡),被動尋的24節航速時射程29公里(15.7海裡),戰鬥部重134公斤。
  電子設備:電子對抗系統2座SSDEMK10假目標發射裝置置。電子支援系統雷卡UAP3,被動偵聽系統。戰鬥資料系統道蒂塞馬(Dowty Sema)SMCS。火控系統道蒂戰術控制系統。雷達及導航系統凱爾文休斯(Kelvin Hughes)1007型,I波段。聲納系統:馬可尼普萊西(Mamconi PIessey)2054型組合多頻艇體聲納陣;馬可尼費倫遞(Marcon Ferranti)2046型拖曳基陣。
  4:颱風級
  俄羅斯的“颱風”級彈道導彈核潛艇是世界上最大的潛艇。它是西方國家冷戰時期的噩夢之一。“颱風”級戰略核潛艇屬第四代核動力彈道導彈核潛艇,它是世界上 “塊頭”最大的潛艇,水下排水量達25000噸。颱風”級彈道導彈核潛艇艇長170米,水線長165米,寬25米,吃水11.5-13米,以龍骨至指揮台 圍殼上部的高度25米。
  長寬比7:1,水上排水量18500噸,水下排水量25000噸。水下航速13-16節。艇的儲備浮力占水上排水量的32%。艇的 最大下潛深度為400米。艇員編制170人,其中軍官50名,海軍準尉80名,水兵40名。
  “颱風”級核潛艇的艏部魚雷艙中佈置了4具533毫米魚雷發射管和2具650毫米魚雷發射管,以便發射53-65K型熱動力反艦自導魚雷,C3T-65型 和CA3T-60M型電動聲自導魚雷以及65-75型大口徑遠端主被動聯合自導和尾流自導的魚雷以及相應的火箭助推魚雷。在六個導彈艙內佈置了20座能發 射B-19戰鬥部系統的PCM-52型彈道導彈的導彈發射裝置,其彈重100噸,長16米,直徑2.5米,射程9000千米,帶10個分導彈頭,各為10 萬噸TNT當量。導彈為3級固體導彈,採用星體/慣性制導,圓概率誤差300米,西方的導彈代號為SS-N-20。該艇還配備8枚“針葉-1型”對空導彈 作為自衛武。
  5:凱旋級
  凱旋級艇體設計成拉長的水滴型,外型呈光順的流線型。中部有較長的平行中體,用於佈置導彈發射筒。指揮台圍殼位置居中靠近首部,圍殼舵佈置於圍殼前部稍高 處的兩側。為了減小水下雜訊,設計中採取了一系列安靜化改進措施,其中包括將艇首改為流線形,減小導彈管上部整流結構,採用流線形指揮台圍殼。
  此外,在艇尾水準舵端部設置了明顯的固定板,使其操縱面佈置形式呈H狀,不再採用常規和大側斜螺旋槳,而是泵噴推進器。據稱,凱旋級安靜性比現在美國海軍的同型艇 好。從1982年起,法國海軍著手發展第三代彈道導彈核潛艇-“凱旋”級。首艇“凱旋”號1988年2月開工,1996年正式服役,第2艘“魯莽”號於 1999年底入役,計畫建造4艘。
  凱旋級技術參數:外形尺寸:長138米、寬12.5米、吃水10米。排水量:水上12700噸,水下14335噸。航速:水下25節。潛深:大於300米 (可能達500米)。噪音量:110分貝。自持力:60天。人員編制:110人(軍官15名)。動力裝置:1座K-15型一體壓水堆,2台蒸汽輪機,1台 推進電機,功率為41000馬力,單軸。武器裝備:4具533毫米魚雷發射管,發射飛魚潛艦導彈和海鱔魚雷。
  導彈艙有16枚M45彈道導彈,每枚攜6個彈 頭,彈頭威力為15萬噸,射程11000公里。電子設備:“雷卡”1229導航雷達,SAD作戰資料系統,SAT和DLA4A武器控制統。ARUR- 13/DR-3000U電子對抗系統,DMUX80型多功能被動首/側基陣聲呐,DUUX5型被動測距/偵聽聲呐,DSUV61型拖曳基陣。
  6:德爾塔級
  70年代前蘇聯海軍承擔了以最大的努力來充實潛基戰略核力量,奉行“有限洲際核戰爭”的政策。鑒於“揚基”級核潛艇裝備的SS-N-6導彈射程僅 3000km,稍高於美國“北極星”A-1導彈的射程2200km,不能覆蓋美國本土,因此開始研製SS-N-8型彈道導彈,以便在巴倫支海、北冰洋以及 西北太平洋前蘇聯控制的海域發射導彈,攻擊美國所有主要城市。該級艇即為“德爾塔”(DELTA)級彈道導彈核潛艇,共有四型,即D-I(667Б)、 D-Ⅱ(667БД)、D-Ⅲ(667БДР)、和D-Ⅳ(667БДРМ)型彈道導彈核潛艇。
  D-Ⅰ型技術參數:外形尺寸:長140米,寬12米,吃水8.7米。排水量:水上8700噸,水下10200噸。航速:水上19節,水下25節。潛 深:300米。自持力:80天。人員編制:135人。動力裝置:2台壓水堆,2台蒸汽輪機,總功率60000馬力,雙軸,兩個7葉固定螺距螺旋槳。武器裝 備:6具533mm魚雷發射管,配備18枚53型魚雷。12具垂直導彈發射筒,裝載SS-N-8彈道導彈。
  D-Ⅱ型:就在D-Ⅰ型首艇服役的第二年,D-Ⅱ型的首艇建成了,共建了4艘。D-Ⅱ型主要增加了導彈的攜載量,共攜有16枚SS-N-8彈道導彈。這使D-Ⅱ型潛艇的艇長增至155米,水下排水量增至11300噸。
  7:094晉級
  中國海軍094型是在093型的基礎上擴大改進的,搭載16枚巨浪2型潛射彈道導彈。094型採用雙層殼體結構,水準舵安裝于指揮塔圍殼上,水下排水量 10000噸,全長140米,高溫氣冷核反應爐2座,功率20000馬力,水下速度每小時26海裡。搭載的潛射彈道導彈已經不是射程8000公里的巨浪2 甲型,而是經過進一步改進,射程達10000至12000公里的巨浪2乙型。
  雜訊水準也從夏級的初期的160分貝下降至與歐美核潛艇水準一樣的115分 貝。據(詹氏海軍年鑒)透露,中國海軍已設計出一種新型導彈核潛艇,估計在1990年代末開始建造,首艘應可在2002年左右下水,2005年前服役。
  8:不屈級
  法國發展核潛艇比俄羅斯、美國、英國三國晚一些。先是研製“電曼”號常規導彈核潛艇,接著於1958年開始自行研製導彈核潛艇,1964年開始建造法國第 一級核潛艇“可畏”級,首艇“可畏”號於1967年3月下水,1971年服役。接著4艘姊妹艦“可懼”號(Le Terrible S610)、“雷霆”號(Le Foudroyant S610)、“不屈”號(Le Indomptable S613)、“霹靂”號(Le Tonnant S614)陸續動工,其中最後一艘於1974年下水。
  “可畏”級的建造自第五艘後停頓了很長的一段時間,數年後法國才決定建造第六艘“不撓”號,“不撓” 號是以“可畏”號為基礎,將主機及電子系統略加改進,並搭載M4彈道導彈以取代原先的M20而成。“可畏”級首制艇“可畏”號於1991年退役後,此級艇 改稱“不屈”級。
  9:拉斐特級
  拉斐特級是美國海軍繼喬治-華盛頓級和伊桑-艾倫級之後的第三代核動力彈道導彈潛艇。
  與前兩代相比,該級潛艇裝備了射程更遠的彈道導彈,改進了導彈發射指 揮系統,使潛艇在海上能自己選擇目標進行攻擊,改善了艇員居住條件,改進了電子設備,使其小型化和自動化程度更高。
  動力裝置:1座S5WⅡ型壓水堆及2台蒸汽輪機,總功率2萬軸馬力,反應堆一次裝料可連續使用6年。尺度:長129.5米,寬10.1米,吃水10米排水量:水上7250噸,水下8250噸航速:水下18節,水上25節潛深:300米編制:140人。
  10:決心級
  英國在積累了足夠的核潛艇設計經驗後,於60年代開始設計和建造其第一代核動力彈道導彈潛艇-決心級,以建立自己的潛基戰略核威懾力量。
  與英國第一艘核潛艇可畏級不同,決心級的艇體和動力裝置完全由英國自行研製,技術水準與美國同期裝備的北極星導彈的彈道導彈核潛艇相當。但決心級所攜 帶的彈道導彈仍需從美國引進。決心級潛艇共有4艘。
  排水量和尺寸與美國拉斐特級相當,水上排水量為7600噸,水下排水量為8500噸;艇長129.5米,寬10.1米,吃水9.1米。動力裝置包括1座 RRl&127;壓水堆和2台蒸汽輪機,其中RRl壓水堆為英國第一代核反應爐,反應堆堆芯使用壽命可達8年。潛艇的水上航速20節,水下航速 25節;下潛深度為300米。艇員:143人,其中軍官13人;兩班制。
http://bbs.xinjunshi.com/junqing/20131123/124783.html




台長: 阿楨
人氣(4,360) | 回應(12)| 推薦 (0)| 收藏 (0)| 轉寄
全站分類: 社會萬象(時事、政論、公益、八卦、社會、宗教、超自然) | 個人分類: 其他海軍 |
此分類下一篇:955級北風之神核潛艇
此分類上一篇:法梭魚級潛艇

阿楨
俄軍臺風級核潛艇被“開膛破肚”

資料圖:
臺風級TK13號在船臺上被拆解
部分船體已被拆下
巨大的臺風級潛艇,導彈發射管已被全部拆除
消聲瓦已被剝離
幾乎是臺風級的“全家福”,6艘下水的臺風級中的5艘齊聚一堂
  新華網8月21日報道 被拆解的核潛艇屬于“臺風”級戰略核潛艇,戰術編號TK13。2008年7月,該艇被運抵俄羅斯北部北德文斯克的茲韋茲多奇卡(Zvezdochka)船廠。在那裏退役並進行拆解。目前正進行艦體拆解工程。
  臺風級核潛艇是前蘇聯最大的彈道導彈潛艇,也是目前爲止世界上人類建造的最大的潛艇。該潛艇是典型的冷戰時期的産物,由紅寶石設計局設計完成。
  臺風級是典型的冷戰産物。目的就是爲了達到“相互保證毀滅原則”。與它的對手,美國俄亥俄級相比,體積近乎于是俄亥俄級的兩倍。裝備20個導彈發射管裝載SS-N-20彈道導彈。其射程達到8300公裏,可以讓臺風級打擊到與她同處一個半球的任何一個目標。臺風級核潛艇是目前世界最大體積和噸位潛艇紀錄保持者。
 臺風級是全世界最大的核潛艇。前蘇聯最初建造的六艘“臺風”級潛艇中的三艘目前已經被拆除。另外三艘中,目前只有一艘仍處于運行狀態,其首艇即Dmitry Donskoi號,該艇將作爲新型的“布拉瓦”海基洲際彈道導彈的測試平臺。另外兩艘艇TK-17“阿爾汗格爾斯克”號和TK-20“塞維爾斯塔利”號處于服役備用狀態。
  這種水下武器平臺的技術數據是令人震驚的。它擁有鈦金屬制造的外殼,全長173米,寬24。6米,高42。7米,相當于一座10層大樓,水面航行時吃水深13米,水下排水量可以達到2。65萬噸,水面航速達到每小時30公裏,潛航速度可以達到每小時50公裏,最大下潛深度500米,持續潛航時間達到120天。在冷戰期間,六艘“臺風”級潛艇就位于距離挪威邊境50公裏的Zapadnaya Litsa海軍基地。
http://junshi.xilu.com/2009/0825/news_8_342594.htm
2010-12-12 11:28:44
版主回應
俄專家認爲RS-24戰略導彈無力阻止俄核力量衰落 2010-12-12 青年參考

圖:俄軍將逐步用最新型的RS-24“亞爾斯”代替“白楊-M”導彈
  俄戰略火箭軍司令卡拉卡耶夫表示,試驗證明RS-24性能極佳,俄今後將不再生産和部署“白楊-M”導彈,它們將逐漸被RS-24取代。隨著RS-24進入現役,目前仍在服役的RS-18和RS-20這兩種蘇聯時代的老式導彈,將徹底成爲文物。
  按照計劃,俄戰略火箭軍中的“白楊-M”導彈以井式固定發射爲主,機動式導彈的角色將主要由RS-24來扮演。盡管外國的偵察探測能力逐步提高,但搭載于輪式載重車上的RS-24具有極佳的隱蔽性能,完全可以達到俄軍的要求。
  然而,俄《自由媒體》報卻提出了一個令人擔憂的問題:導彈的産能。該報以“白楊-M”導彈的生産廠家沃特金斯基廠爲例,稱該廠目前連每年制造7枚導彈都不能保證,“等到該廠開始負責生産海基戰略導彈‘圓錘’時,用于生産RS-24的資源將更少。”6年內,RS-24在理想情況下只能裝備42枚,屆時,俄核彈頭運載工具將比現在減少四分之一。
  俄政治軍事學院院長奇拉姆尼欣持相似觀點。在他看來,美國根本不在乎俄羅斯核力量如何發展,因爲它一直處于衰落中。舉例來說,2000年時,俄戰略火箭軍還有3540枚核彈頭,到去年就只剩下了1247枚,“這種萎縮的勢頭現在看是無法遏止的。”
http://mil.news.sina.com.cn/2010-12-12/0956623162.html

俄羅斯再次成功試射布拉瓦海基洲際彈道導彈

資料圖:俄羅斯海軍“布拉瓦”洲際導彈發射瞬間
  新華網莫斯科2010年10月29日電 (記者魏良磊)俄羅斯國防部29日宣布,俄海軍當天成功進行了今年第二次“布拉瓦”海基洲際彈道導彈試射,這也是該型導彈第14次試射。
  俄海軍原定今年8月11日至14日試射“布拉瓦”導彈,後宣布推遲。本月7日,俄成功進行了今年首次“布拉瓦”海基洲際彈道導彈試射。此前,俄軍方12次試射“布拉瓦”導彈,7次因技術故障失敗。一些俄羅斯軍事分析師質疑繼續研發“布拉瓦”導彈的必要性,但俄羅斯國防部和海軍均表示,不會放棄研發努力。
  “布拉瓦”導彈由莫斯科熱力工程研究所研制,可攜帶10個分導核彈頭,射程達8000公裏。根據計劃,“布拉瓦”導彈將成爲俄海基核威懾力量核心,與以“白楊—M”彈道導彈爲核心的陸基核威懾力量以及空基核威懾力量共同構成完整的核威懾體系。
http://mil.news.sina.com.cn/2010-10-29/1629616694.html

俄羅斯海軍首艘北風級彈道導彈核潛艇即將服役

俄海軍“北風”級彈道導彈核潛艇首艇“尤裏-多爾戈魯基”號
  據俄羅斯海軍網2010年10月20日報道 據俄羅斯國防部社會委員會委員和《國防》雜志主編伊戈爾•科羅特欽科稱,太平洋艦隊海軍基地威爾尤欣斯基(位于堪察加)做好充分的准備接收955項目“北風”級彈道導彈核潛艇。
  據伊戈爾•科羅特欽科稱,威爾尤欣斯基海軍基地已經完全重建,等待攜帶16枚“布拉瓦”導彈的“尤裏。多爾戈魯基”號彈道導彈核潛艇的到來。此外,基地基礎設施進行了技術保護,裝備了先進的通信系統,訓練中心升級了新的模擬器。潛艇完成裝配以後需要一系列海試,該級潛艇的後續艇也將以威爾尤欣斯基或者北方艦隊的基地爲母港。
  現在,太平洋艦隊核力量的核心包括四艘667BDR項目潛艇(SSBN K-44 Ryazan, SSBN K-211 Petropavlovsk-Kamchatski, SSBN K-223 Podolsk, 以及SSBN K-443 Svyatoi Georgy Pobedonosets),但它們已經接近30年的壽命期限。
  根據俄羅斯海軍指揮部計劃,955項目潛艇將在2018年以後構成俄羅斯海軍戰略力量的基礎。屆時,目前在役的941項目潛艇“阿庫拉”級(北約歸爲“臺風”級潛艇),667BDR項目潛艇(D-III級)以及667BDRM項目潛艇(D-IV級)都將退役。
  “尤裏。多爾戈魯基”號彈道導彈核潛艇由“紅寶石”中央海事工程裝備設計局設計。利用原先生産的潛艇殼體解決了金屬材料的問題,更減少了潛艇建造費用。合同價格爲230億盧布,包括90億盧布的項目開發費用和140億盧布的潛艇建造費用。排水量14700/24000噸,測試下潛深度450米,航速15/29節,艇員107人。
http://mil.news.sina.com.cn/2010-10-22/0829615564.html

另參本館:955級北風之神核潛艇 颱風級核潛艇 SS-25洲際彈道導彈 SS-24洲際彈道導彈
2010-12-12 11:34:23
阿楨
俄軍將銷毀全球最大戰略核潛艇 原因是預算不足

資料圖:俄羅斯海軍臺風級戰略核潛艇
  據2011年9月30日俄羅斯軍工新聞網報道,俄羅斯國防部日前決定在2014年前全部退役並銷毀世界上最大的941型“阿庫拉”級戰略核潛艇,聲稱此舉不會損害國家核盾牌實力。專家認爲,俄軍現役3艘該型核潛艇退役的主要原因是預算撥款不足、新一代核潛艇即將列裝,以及俄美削減戰略進攻性武器條約的限制。之所以全部銷毀,是因爲其他替代處置方案費用過高,軍方難以承受。
  俄羅斯941型“阿庫拉”級戰略核潛艇,北約名爲SSBN“臺風”級戰略導彈核潛艇由聖彼得堡“紅寶石”中央設計局設計,前蘇聯時期共在1976-1989年間建成6艘,其水下最大速度可達25節,最大下潛深度500米,長172.8米,寬23.3米,水下排水量4.8萬噸,自持力180天,艇員160人,包括52名軍官。主要武器裝備是6具533毫米魚雷發射管,可發射53-65K、SAET-60M、SET-65、USET-80型深水魚雷或“瀑布”導彈魚雷,以及20個R-39和R-39U型(北約代號SS-N-20)彈道導彈發射井。
  目前俄海軍戰鬥編成中共有3艘941型現役核潛艇,其中“德米特裏-東斯科伊”號根據941UM改型進行了升級,用作R-30“布拉瓦”新型洲際彈道導彈的試驗艇,而“阿爾漢格爾斯克”號和“北斯塔利”號核潛艇因彈道導彈匱乏早已被列爲後備力量。其他3艘“阿庫拉”級核潛艇TK-202、TK-12、TK-13已在2005年前退役,目前已全部切割、拆解、銷毀,成爲一堆破銅爛鐵,其中最後一艘TK-13號銷毀工作2009年結束。此前俄海軍總司令維索茨基曾在2010年5月宣稱,兩艘941型核潛艇將會一直服役到2019年,它們的升級改裝潛力非常大。現在看來,對俄軍方來說,退役並銷毀,顯然比改裝更爲容易。
  俄專家認爲,俄國防部決定全部退役941型核潛艇主要有幾個原因。首先,2010年春俄美簽署的第三階段削減戰略進攻性武器條約規定,雙方部署展開的核彈頭數量最多爲1550枚。俄軍941型核潛艇每艘最多可攜載200枚核彈頭,如果3艘該型核潛艇全部滿載武器(R-39或R-39U彈道導彈)的話,幾乎將占新條約限制標准的一半,這還不算俄海軍現役667BDRM型“海豚”級(北約名爲“德爾塔-IV”級)戰略核潛艇,以及即將在近期服役的新一代955型“北風之神”級戰略核潛艇。
2011-10-04 11:59:57
版主回應
但是,“德米特裏-東斯科伊”號核潛艇實際上早已不再攜載武器,其中一個發射井還進行了改造,專門用于“布拉瓦”導彈的試射。另外兩艘完好無損的941型核潛艇因R-39和R-39U型彈道導彈匱乏而被列爲後備力量,其中“北斯塔利”號自2004年起就已長期系泊到基地碼頭,“阿爾漢格爾斯克”號則從2006年起處于半退役狀態。941型核潛艇使用的R-39系列彈道導彈自上世紀90年代中期起因經費不足而停止生産。1999年俄羅斯曾決定用當時研制中的R-39UTTKH“遠洋帆船”液體燃料彈道導彈替代R-39固體燃料導彈,但是作爲“布拉瓦”導彈緊湊型前身的“遠洋帆船”導彈最終未能研制成功。數年之後,俄海軍武器庫中的R-39導彈也因助推級問題而被認定爲不再適宜繼續服役。實際上最近幾年來俄海基戰略核力量的基礎是6艘現役的667BDRM型“海豚”級核潛艇,配備R-29RMU2(RSM-54,北約代號SS-N-23 Skiff)彈道導彈,分別是“上圖裏耶”、“葉卡捷琳堡”、“圖拉”、“布良斯克”、“卡累利阿”和“新莫斯科斯克”號。每艘最多可攜載128枚核彈頭,全部6艘最多可攜載768枚核彈頭。
  俄專家認爲,“阿庫拉”級核潛艇退役的另外一個主要原因可能是955型“北風之神”級新一代戰略核潛艇很快就將服役,預計會在2011年底或2012年初成爲現實。一旦其編制武器“布拉瓦”洲際彈道導彈試驗順利結束,俄軍就會做出列裝955型核潛艇的正式決定。目前該型導彈已經進行了16次試射,其中7次失敗,不過最近4次發射都取得了成功。俄軍方希望今後的試射同樣能夠成功。目前北德文斯克市北方機械制造企業已經建成第一艘955型核潛艇“尤裏-多爾戈魯基”號,目前正在進行海試。第二艘“亞曆山大-涅夫斯基”號已于2010年12月下水。該艦長160米,寬13.5米,排水量2.4萬噸,最大下潛深度480米,水下最大速度29節,自持力90天,艇員107人,包括55名軍官。955型核潛艇裝備6具533毫米魚雷發射管,能發射常規魚雷、導彈魚雷和巡航導彈。另外,955型首艇“尤裏-多爾戈魯基”號有16個“布拉瓦”導彈發射井,每枚導彈最多可攜載10個分導核彈頭。955A改型“亞曆山大-涅夫斯基”號有20個發射井。一些專家還推測稱,第4艘955U改型“聖尼古拉”號上的導彈發射井數量還將增加。俄軍方確信,“北風之神”級有著“阿庫拉”級核潛艇無可比擬的優勢,主要是尺寸小(更難被發現)、艇員人數少、大量使用現代化技術、使用費用大幅降低等。從整體上看,已經建成的兩艘“北風之神”級核潛艇和6艘“海豚”級現役核潛艇最多可攜載1128枚核彈頭。這樣,新條約規定數量核彈頭中的剩余422枚將分配給俄軍遠程航空兵(戰略轟炸機)和戰略火箭兵(陸基彈道導彈)。當然,這種核彈頭數量配置在俄羅斯三位一體核盾牌的體系中顯得有些失衡,今後可能會有所調整。
  如果說在核裁軍條約框架內決定退役“阿庫拉”級核潛艇顯得順理成章的話,那麽唯一不明白的是俄軍方爲什麽還要將它們全部銷毀,因爲在如何處置退役核潛艇方面,完全可以有其他替代方案。比如美國2002年曾決定削減“俄亥俄”級戰略核潛艇的數量,但是美國海軍並不打算銷毀退役核潛艇。當年9月美國海軍司令部與通用動力電船公司簽署了價值4.429億美元的合同,由後者負責進行4艘“俄亥俄”級核潛艇由“三叉戟”彈道導彈載體轉變爲“戰斧”巡航導彈載體的第一階段改裝工作。2002-2006年間,美國海軍爲此共撥款32億美元,每艘潛艇改裝費用8億美元,可攜載154枚“戰斧”巡航導彈。該項目因改裝費用過于昂貴隨後被叫停。
  從理論上講,俄羅斯國防部完全可以仿照美國“俄亥俄”級核潛艇的處理模式,對退役的“阿庫拉”級核潛艇進行改裝,要麽使其成爲巡航導彈載體,要麽攜載其他類型的武器。而且由于“阿庫拉”級核潛艇尺寸較大,其他最爲大膽的改裝設想也完全可以實現。另外,退役後的“阿庫拉”核潛艇還可用作試驗目的,或者秘密運送人員或物資。遺憾的是,俄國防部根本沒有嘗試過類似處置計劃。因爲俄軍方估計,任何一艘潛艇的改裝費用都高達上百億盧布,這在軍事預算極其有限的條件下會顯得過于浪費。
  至于“阿庫拉”級核潛艇的長時間封存並維持航行能力,同樣需要一定的資金投入。當然,退役核潛艇也可在民用艦隊中使用,其研制商“紅寶石”設計局此前曾建議使用941型核潛艇運輸商業物資,包括石油、天然氣和礦産等,最後認爲不太合適,被迫放棄這一想法。一是因爲俄礦業巨頭諾裏爾斯克鎳業公司參與了北極冰層下礦産運輸項目的競爭,二是核潛艇改造費用過高,要想用于商業目的,必須拆除潛艇上的所有重要戰略設備,改造導彈艙。
http://mil.news.sina.com.cn/2011-10-04/1049668155.html
2011-10-04 12:02:08
阿楨
俄海軍放棄升級臺風級戰略核潛艇(圖) 2012-03-09中國國防科技信息網

蘇聯原本擁有六艘“臺風”級潛艇,目前已經有3艘退役,2艘處于維修狀態,1艘還在服役。
  據中國國防科技信息網報道 據俄新社報道,由于財政原因,俄羅斯海軍將放棄對現役941型“臺風”級戰略核潛艇的現代化升級計劃。根據國防工業消息表示,完成1艘“臺風”級潛艇的現代化升級相當于建造2艘955型“北風”級潛艇
  目前,俄羅斯在役3艘“臺風”級潛艇——“德米特裏•東斯科伊”號彈道導彈核潛艇、“阿爾漢格爾斯克”號彈道導彈核潛艇、“謝維爾斯塔爾”號(Severstal)彈道導彈核潛艇。其中後面2艘停靠在北德文斯克港,由于缺乏武器(R-39彈道導彈)不能運行。“謝維爾斯塔爾”號(Severstal)彈道導彈核潛艇自2004年開始閑置,“阿爾漢格爾斯克”號彈道導彈核潛艇從2006年開始。“德米特裏•東斯科伊”號彈道導彈核潛艇則作爲試驗潛艇用來參加“布拉瓦”彈道導彈測試。
  根據2011年12月初的報道,“德米特裏•東斯科伊”號彈道導彈核潛艇將繼續服役,主要用作新潛艇的試驗平臺,其有望參加武器和聲納的測試。“德米特裏•東斯科伊”號彈道導彈核潛艇隸屬于白海海軍基地。該潛艇計劃在2014年退役。
  目前,俄羅斯國防部和海軍正在商討“臺風”級潛艇命運。根據2011年9月報道,俄羅斯國防部可以決定升級“阿爾漢格爾斯克”號彈道導彈核潛艇和“謝維爾斯塔爾”號(Severstal)彈道導彈核潛艇中的1艘,或者拆除潛艇。在2010年俄羅斯海軍總司令表示,兩艘潛艇將服役至2019年。海軍總司令指出,這些潛艇有著極大的現代化升級可能。
http://mil.news.sina.com.cn/2012-03-09/1501684633.html

俄高層否認近期退役臺風級核潛艇 有兩艘將大修

  據en.ria.ru網站2011年10月2日報道 俄國防部一名高官9月29日在接受俄新社采訪時否認了近期退役“臺風”級潛艇的傳言。
  前些天,多家媒體報道俄軍方決定2014年前退役並拆解世界上現役最大核潛艇“臺風”級。“臺風”級潛艇上世紀80年代服役,現役3艘。
  “臺風”級潛艇最大排水量33900噸,可攜帶20枚SS-N-20導彈。由于SS-N-20導彈已退役,潛艇可能經升級改造,攜帶新一代海基巡航導彈,像美國的“俄亥俄”級潛艇。
  將來,“臺風”級潛艇將由攜帶“布拉瓦”導彈的“北風”級潛艇替代。
http://mil.news.sina.com.cn/2011-10-05/1404668210.html
2012-03-10 12:04:56
阿楨
中購俄4艘阿穆爾級AIP潛艇 2艘自造

據俄羅斯《生意人報》2012-12-20報道,中俄已經簽訂了4艘677E型拉達級第4代出口型1650/950阿穆爾級潛艇,兩艘在俄羅斯建造,兩艘在中國建造。而且和印度計劃招標採購6艘常規潛艇的項目相同,俄方還將出口相關技術,預計俄制配件在中國生產的終端產品中的比例將不超過30%。預計總金額20億美元的硬性合同的簽訂日期不會早於2015年。這意味著中國可能會在印度和委內瑞拉之前搶先得到該型潛艇。

俄媒稱中國所購潛艇或配垂發裝置一次射10枚導彈 2012-12-25 環球網

  阿穆爾-950級長56.8米,直徑5.65米,水面排水量1065噸,最大下潛深度300米,續航力30天,艇員19人。
  與1650相比,950使用相同的技術方案和設備基礎,只是排水量稍小一些,其主要特點是配備導彈武器垂直發射裝置,能在不超過2分鍾的時間內針對海上和陸地目標一次性發射10枚導彈。
  目前俄羅斯尚未建造出一艘-950,項目出口前景主要受新型AIP動力裝置的影響。盡管類似裝置近年來已經成爲新型柴電潛艇發展的基石,但是大多數AIP項目至今仍有一些問題,導致全世界安裝類似系統的潛艇總數至今不過只有幾十艘,或許,將來中國軍方可能還會采購更新型號的950型潛艇。
  相關新聞
俄媒《生意人報》稱中國元級潛艇隱蔽性不強只能從俄買到潛艇
  回應
俄羅斯看上中國的AIP技術,中國看上俄羅斯的靜音技術。各取所需

俄媒稱中國潛艇AIP技術有痼疾 難獲歐洲技術 2012-12-27 世界報

  俄羅斯媒體認爲,中國在此時向俄羅斯購買“阿穆爾”級1650潛艇,很有可能出于三個方面的考慮。
  首先,中國在自建常規動力AIP潛艇時或許遇到了一些麻煩,而且如何降低噪音也是中國急需提升的方面。
  其次,印度如果擁有常規動力AIP潛艇,對本就受困“馬六甲之痛”的中國來說更是雪上加霜。
第三,目前常規動力AIP潛艇的成熟技術都掌握在歐盟國家手中,中國受限于歐盟對華武器禁運。
  回應
  毛子吹牛B的功夫是十分了得的,拉達級什麽情況不曉得嗎?毛病一大堆,自己都不用,還賣給我們,以爲我們是印度阿三嗎?
  本來就是因爲阿爾穆級AIP系統、電子系統不可靠,所以印度就選了法國的了,至今都沒賣出去一艘。中國只是看中它的靜音效果,武器系統,然後搭配中國更加先進可靠的AIP、電子
  洋人就是自以爲是,我們買阿穆爾是爲了研究它,將來會有潛在的對手購買它
2012-12-27 11:03:33
版主回應
中俄合研潛艇掀軍事合作高潮 補軍工短板 2012-12-27 中評社

專家認為,以聯合設計和生產的方式引進俄羅斯的尖端潛艇技術,有助於進一步提升中國海軍潛艇部隊的戰鬥力。

印度在全球招標合建潛艇生產線 將造6艘AIP潛艇

印度《德幹先驅報》2012-12-03消息,印度海軍將在全球範圍內招標,尋求外國軍火公司設立新的潛艇生產線,與印度本土造船廠共同建造潛艇。
報道稱,印度第二套潛艇生產線名稱將是“計劃75(I)”,它將使用“不依賴空氣的推進係統”(AIP),為印度制造6艘新潛艇,其預算將是2500億盧比(約合人民幣284億元)。
報道說,在這套生產線之前,印度此前已投入1879.8億盧比在孟買的馬紮岡(Mazgaon)造船廠成立項目,目標是與法國方面合作制造6艘“鮋魚”(Scorpene)級潛艇。這些潛艇將在2015至2018年交付,但這已比預定交付時間晚了大約3年時間。

越南購俄首艘基洛級潛艇試航 命名為河內號

俄羅斯連塔網2012-12-21:俄Admiralteiskie Verfi船廠為越南提供的基洛級636型柴電潛艇已經于8月底正式下水。潛艇于2010年開工建造,2012年8月下水。2009年,越南購6艘,金額為1 8億美元。越南將于2014年接收首艘潛艇,2019年接收最後一艘。

俄稱中國潛艇數量世界第一 令美日極難對付

俄羅斯軍工綜合體新聞網2012-12-18:俄海軍潛艇總數在中國和美國之後排名世界第三,核潛艇數量僅次於美國,整體實力強於柴油潛艇和多用途核潛艇數量排名第一的中國,但隨著不依賴空氣推進(AIP)的動力裝置的出現,潛艇擁有了新的能力,能夠保證常規潛艇長時間在水下活動,而且建造和使用更簡單,更便宜,更經濟實惠,更容易被多數國家掌握,噪聲水平更低。目前德國212型和214型,法國鮋魚級,西班牙的S80型,瑞典哥特蘭級和西哥特蘭級,日本蒼龍級,中國041型元級,以及俄羅斯阿穆爾級常規潛艇都已使用AIP動力裝置。海基巡航導彈的發展使潛艇成為貨真價實的對岸打擊兵器,使用寶石和口徑系列導彈的中俄潛艇,以及使用國產巡航導彈的中國潛艇,已經對任何國家海軍,甚至是全軍帶來了嚴重問題。

解放軍潛艇性能逼近西方 在動力和噪音仍有差距 2012-12-13 人民網

印租借俄核潛艇出故障

  俄羅斯RT電視臺2012-12-26:印度已要求俄羅斯更換其租借的俄獵豹號阿庫拉II級核攻擊潛艇故障部件,這些故障將影響其戰備程度。
  今年4月加入印度海軍服役,租借合同價值9億美元,2004年簽訂的。
  但這項合作並不很順利,2008年,這艘核潛艇在進行海上測試時,因操作故障造成有毒氣體泄漏,導致20人身亡。這一事故耽誤了交付日期,最終在耗費巨資維修後,于今年年初交付給印度。

俄最新核潛造13年仍驗收失敗 15日 11:37:46

俄《消息報》2012-12-13但俄最新型第四代多用途亞森級北德文斯克號核潛艇因存在大量缺陷,未能通過于10月底進行的第二階段國家驗收測試。去年10月進行了第一階段測試,當時就發現數百個缺陷,但現在存在的缺陷甚至比上次還多。今年8月該核潛艇在試驗時就發現動力不足和噪音未達標等問題,而目前發現的主要問題是核潛艇配備的最新型超音速巡航導彈不合格。

俄開造深海核動力潛艇 俄核潛艇近年來頻遭事故

奧斯卡2級核潛艇庫爾斯克2000年參加演習時在巴倫支海爆炸沈沒,118名官兵全部喪生。2011年12月,葉卡捷琳堡號核潛艇接受檢修時起火,所幸沒有人員傷亡。

俄第3艘北風之神級彈道導彈核潛艇月底下水 2012-12-24

俄計劃在2021年以前裝備8艘“北風之神”和“北風之神”A級潛艇。每一艘潛艇可裝載16枚可攜帶多個核彈頭的布拉瓦彈道導彈。

美研發新一代戰略核潛艇

俄羅斯連塔網2012-12-24:美國海軍日前與通用動力電船公司簽訂了設計和建造新一代戰略核潛艇SSBN(X)的合同,金額約20億美元。2017年開始,首艇2031年建成。海軍計劃總共建造12艘這種新型戰略核潛艇,它們將取代14艘現役的俄亥俄級核潛艇,而且至少將在海軍中服役到2083年。

傳中國096核潛艇已在葫蘆島試航 2012-12-26

當西方以爲中國尚在進行094彈道飛彈潛艇之性能以及艦載武器測試的磨合階段之際,其實094的改進型096已部署。
  據報導094潛艇有三種型,蓋中共海軍經常同時進行研制生産多型少量,定型後才量產,052B和052C驅逐艦、093和094潛艇皆似。
2012-12-27 12:37:31
阿楨
S20出口型常規潛艇

“2012年曼谷防務與安全展覽會” 首展中國的外銷常規潛艇:元級出口版,S20性能上超越歐洲國家生產的潛艇,目前正積極推銷給泰國海軍。S20常規動力潛艇,擁有6個魚雷發射管、可搭載38名官兵、潛航深度300米、艦長66米。

中國為什麼要出口S-20型潛艇? 2012-05-29

中國為什麼要出口S-20型潛艇?原因無外乎兩條:一是國內的訂單不足;二是性能並非國內一流。
從潛艇部隊規模來說,中國現在有60多艘潛艇,已經足夠防衛的需要。如果以潛射反艦導彈做主要武器,射程120公里,不考慮潛艇的機動,可以在中國1.8萬公里的海岸線前設置一到連綿不斷的潛艇防線。這些潛艇放到南海,不考慮潛艇的機動,潛艇的火力可以覆蓋南海350萬平方公里面積的80%。
中國現在還有035等各型老潛艇15到20艘,將來替換不會是一比一,而且,也不會同時替換。軍方不急於擴大常規潛艇部隊規模,只可能根據老型號潛艇的退役情況給廠家下新潛艇的訂單。這樣,潛艇製造廠家就要為自己過剩的產能尋找消化途徑了,把注意力放在了出口訂單上。
需要說明,常規潛艇數量的減少,不意味著中國潛艇規模的縮減,中國很可能加大各型核潛艇的訂單。
從技術來說,能夠比元級改更先進的中國潛艇,恐怕就只有093型核潛艇了。常規潛艇與核潛艇在技術能力上還是有的差距,尤其在遠洋、深海,核潛艇的優勢更明顯。例如,093型核潛艇的水下航速是元級的三倍,元級對抗核潛艇只能守株待兔而不能主動獵殲;094型核潛艇的水下航速是元級的兩倍,元無法承擔掩護094的任務。中國的核潛艇也面臨的新老交替,091型、092型即便本身狀況可以繼續服役,其性能也難以滿足現在的實戰要求,因此,在未來幾年中國起碼要替換5到8艘核潛艇。
未來中國的潛艇部隊,規模可能還維持在60艘左右,其中,宋、元、基洛等各型常規潛艇大約在40多艘左右,核潛艇大約在15到20艘左右。有了這樣的規模,中國的潛艇在美國核潛艇面前才會有發言權。
http://big5.china.com/gate/big5/adaofu2.blog.china.com/201205/9715379.html
 相關新聞
日澳蒼龍級AIP潛艇交易為對抗中國海
破日水下監聽 中向法採購微型潛艇
美曝光中國潛艇部隊實力 稱已建成7艘AIP潛艇
2013-02-21 13:02:09
版主回應
日本探測船監聽中國元級潛艇遭我軍艦艇反跟蹤 2013-5-30 錢江晚報

  中國海軍潛艇近來在日本的毗連區(領海外側約22公里)潛航3次,日本海上自衛隊和美軍分別出動響號音響測量船和“無瑕”號軍事測量船赴沖繩海域收集情報。“響”號在“元”級潛艇13日駛出沖繩縣久米島毗連區後緊追不捨,並發現元級潛艇19日進入沖繩縣南大東島毗連區。此外。水產廳的船舶發現,無瑕號12日以後也拖曳著測定潛艇位置的聲呐在久米島西南海域航行。
  作為回擊,中國海軍16日派一艘水面艦艇在久米島西部海域於響號音響測量船後方7公里處對其進行了長時間追蹤。
  回應(楨:一群憤/糞青!)
  這種八股新聞 潛航被發現還沾沾自喜呢 錄下聲紋更方便將來辨識 說明靜音能力還不過關 反跟蹤一艘探測船有啥作用 只是驅趕而已 拜託作為軍事微博專業點啦 讓人笑話的
  不以為恥反以為榮!中國海軍臉皮夠厚的!一群不貪官,不要臉!!
  為了保衛我們幸福安寧的生活,海軍冒著生命危險去執行任務。天災.人禍,在任何危難時刻,解放軍都是我們最有力的保護神!而你們這些特務.漢奸.人渣,卻屢次利用只要有國家社會,就難免的不良現象以點蓋面.黑白顛倒,擾亂視聽,妄圖實現自己不可告人的目的
  小日本,不遺餘力地陪同我軍搞好軍事現代化訓練;且我軍還不必為此向日本支付任何陪練費用。真不錯。
  嘿嘿嘿…在對抗中發現、彌補自身不足,挺好…
  那些罵中國這垃圾那垃圾的人,其實你就是一垃圾!
  網路謾駡沒意思 要注意文明
  注意!有小日本倭鬼狗漢奸在網上胡亂狂吠,我詛咒它全家死光光!
  你媽,中國海軍咋了?什麼都跟貪官扯在一起,黑白不分,貪官可恨,我的海軍也惹到你了?
  有些都不是中國人,他們的評論只是自己麻痹自己
  中國海軍和空軍,是近幾年發展起來的,現在這樣就不錯,再過幾年肯定還好
  對誣陷我軍之內奸,應堅決剷除,不能手軟!建議國家清理整頓網路環境。
  可能是故意的吧,嚇嚇日本?
  美日在西太平洋的反潛網建設了幾十年,以前防範前蘇聯,一直把聲呐探測裝置佈置到潛艇基地外,中國的情況你以為能好得到哪兒去,領海以外別人的系統建設早就完成了。發現是你一出海就發現了,測量船是想近距離搜集你的各種水聲符號。世界上沒有發現不了了得潛艇,任何潛艇面對這種體系的反潛能力不被發現幾乎不可能,只不過在全球所有水域不會都存在這種程度的反潛系統就是了。
  我國的軍艦不敢阻止它追蹤潛艇,反而沾沾自喜於在7公里外跟蹤別人的測量船,有什麼意思?
  你這個腦殘,你以為現代戰爭像踢足球那樣就是雙方用同等的兵力一字擺開然後裁判吹哨然後對打是嗎?人家在用測量船追蹤我們的潛艇然後我們去反追蹤他的測量船有什麼錯?對我們的潛艇支援有什麼錯?照你這麼說,上次糯康殺了我們13個船員那我們的專案組不應該去抓糯康,而是應該搞同等的,也派武裝人員過去殺掉13個緬甸船員是嗎?
  在國家患難之中某些樂色就顯示出他們獨有的漢奸本性,對於這幫畜生就應該像宰狗一樣滿門抄斬,為民除害
  沒有中國海軍,恐怕某些人也不會悠然自得的發評論罵海軍了。
  說得好!大家一定要警惕某些間諜留言進行離間和煽動!
  建議有關部門對這些屢次發表煽動言論的人好好的查一查
  贊!漢奸橫行啊!
  那些黑自己國家的人是什麼心態?什麼素質?這麼嫌棄中國就滾出去,這個有五千年文化的國度不需要你們這些垃圾!
  吹吧…
  這有什麼好吹的?全世界除了中國人外都認為中國很強硬。如果你懂英文,可以看看國外網站
  請尊重我們的軍人,支持我們的軍隊。美國上週末剛過了陣亡軍人紀念日,別人國家意識可遠比我們強多了,怎麼我們還這樣對軍人、對軍隊如此不敬重!
  真真假假!假假真真!玩死美日!哈哈!我軍威武!
  日台好友
  台日就是把你媽還有你姐妹們抬起日,當然有好處了!這樣日都很爽的!這一招就是傳說中的老漢推車,知道不?!嘿嘿 請老少爺們永遠都支持抬日!要不就失傳了
  你們沒事就黑國家吧,總有一天真亂了還是你們這幫打嘴仗的受罪,因為你們是弱者,不要說美國公平,你一無所有時美國咋不要你呢,公平是相對的…
http://comment5.news.sina.com.cn/comment/skin/default.html?channel=jc&newsid=27-1-726409
  相關新聞
陸海域不平靜 多國反潛機爭鋒亞太
2013-05-31 10:32:08
阿楨
中國094型核潛艇開始大量試航 正集中攻關096型 2013-04-13

據美國軍事網站戰略之頁報道稱,最近,中國一艘094型彈道導彈戰略核潛艇被發現正在下海試航。
推斷,中國將在094上為096探索如下新技術:第三代的減震消聲浮筏技術、艇殼消音瓦技術、全電推進技術、泵噴推進技術、艇用小體積大功率核反應爐發電技術、管路降噪聯接技術、潛射遠端導彈技術、新型非平面舷側聲吶陣技術以及新一代潛艇綜合作戰指揮系統等,最新的具有先進技術的戰略核潛艇。
  外媒猜測最遲將於今年底下水。據稱,096型核潛艇配備更為先進的巨浪-3型導彈,其射程超過10000公里,而且可搭載導彈數量高達24枚。不過,這些目前還無法證實。
  巨浪-2具備從中國沿海打擊美國大陸的能力,精確度達到300米,比巨浪-1的700米大幅提高。據美國國防部分析,中國將在2015年建造4-6艘晉級094型核潛艇,每艘裝備12×8枚巨浪-2型洲際彈道導彈, 4艘編隊搭載384枚彈頭。

中國軍企證實將為出口型S-20潛艇裝AIP系統 2013-4-21新浪軍事

  2013年蘭卡威航展,中國一款名為S20的041型(北約稱元級)外銷版潛艇。
  在過去九年,建造不超過8艘元級,首艇不早於2006年,目前已服役的只有4到5艘。
  S-20潛艇的長度為66米,寬8米。水面排水量為1850噸,水下2300噸,最大航速17—18節,以16節速度航行時的最大航程達8000海裡,自持力60天,額定載員38名。採雙殼體設計,最大下潛深度300米,可潛射反艦導彈,與041型不同的是,未配備不依賴空氣推進裝置(AIP,可根據客戶要求加裝)。
  S20將成為俄羅斯阿莫爾-1650級潛艇的競爭對手。二者有相似的性能參數和外形。俄需進一步改進國產常規動力潛艇,以確保對包括S20在內的國外新型潛艇的優勢。
http://mil.news.sina.com.cn/2013-04-21/0919722405.html
  回應相關新聞
解放軍最強核潛艇洞庫曝光 可防美鑽地彈
中國艦隊三艘主力艦艇曾在南海連續反潛33小時
我國在海南陵水建首個南海海底被動聲呐陣列
美炒作中國水聲探測器 可鎖定美核潛艇
外媒稱解放軍為防菲越偷襲部署大量DP-65反蛙人武器
巴基斯坦計畫從中國進口6艘最先進的AIP潛艇
越南將購6架P-3C應對中國潛艇 翻修後可用20年
潛艦國造 台灣探詢日本技術輸台 但不樂觀
2013-05-12 13:20:17
阿楨
094與巨浪2之謎

解放軍的戰略核潛艇部隊多年來一直是謎,隨著2013-10-28以來中國各媒體大幅報導,中國海軍核潛艇部隊成立42年以來總算首次進行大規模解密。對此各方的反應不一:
1.美國官方一方面藉以宣傳中國威脅論(沒公開又批極權不透明),一方面又說還沒能力達到戰備巡邏的水準。
2.美國民間專家則分析,認為094核戰略潛艇的巨浪2洲際導彈射程在1萬公里以上,不必拼死去突破美日嚴密封鎖的第一,二島鏈,進行所謂戰備巡邏,在渤海灣內便可反擊美國。
3.反倒是中國網上的磚家和糞青,不相信巨浪2已成功試射。
4.根據不成文的“公開一代,裝備一代,建造一代,預研一代”,中國海軍公開退役第一代091/092核潛艇的消息,似乎可以解釋為第二代093/094核潛艇已經形成可靠的戰鬥力。那麼中國的核潛艇水準和戰鬥力到底達到怎樣的水準呢?
5.阿楨館長傾向美國民間專家的看法,這不只料敵從寬,而是從094遭人詬病的龜背和巨浪2的陸基版東風31射程已超過1萬公里上分析,共軍是以龜背為代價,取得不超過萬噸排水量便可在渤海灣內反擊美國之利。至於094為何長出龜背,也與它是雙殼艇有關,單雙殼之析、見貼文。(其實我早於094級與三叉戟級、颱風級言:東風31A/巨浪2長程飛彈射程可達10000公里?那不再出海便可打擊美國本土了!東海-10巡航導彈射程超過2000公里?那再加上「轟-6」,可進行防區外精確打擊,作戰範圍將覆蓋西太平洋第二島鏈關島!
……………
http://mypaper.pchome.com.tw/souj/post/1326842172
2014-01-25 07:45:09
阿楨
為何炒作中國彈道導彈?

  為何中國的彈道導彈最近很火紅?一下子炒作了短/中/遠程三種:
2014-4-22巴基斯坦公佈射程300公里可攜帶核彈的哈特夫-3導彈(東風-11出口版)
2014-4-29沙特閱兵30年來首次展示東風-3中程彈道導彈(美國:沒攜帶核彈)
2014-5-1解放軍報微博首次公開射程超1萬公里的東風-31A洲際導彈
  為何啊?當然是為了宣傳中國威脅論!那天要宣傳中國崩潰論時又會說中國武器差。
  習慣了就好,還是來溫【圖博館】之故:
  094與巨浪2之謎 4曾云:阿楨館長傾向美國民間專家的看法,這不只料敵從寬,而是從094潛艇遭人詬病的龜背和巨浪2的陸基版東風31射程已超過1萬公里上分析,共軍是以龜背為代價,取得不超過萬噸排水量便可在渤海灣內反擊美國之利。至於094為何長出龜背,也與它是雙殼艇有關。
  中國SR-5火箭炮世界最高水準?5亦云:解放軍SR-5遠程火箭炮山寨自美軍M270A1。
  山寨?創新性模仿!SR-5是整合小國常用的122與300毫米口徑兩種火箭彈,而美軍M270和M142戰術導彈系統(ATACMS)玩的是大國的火箭炮飛彈化之整合。
  那中國還可更創新性模仿些,再將400毫米的WS-2D火箭炮和B-611M、M20、SY400等戰術導彈,都整合起來!
  相關新聞
  簡氏:032潛艇裝載巨浪-2可打擊全美 能秘密滲透2013-08-01人民網
  陸10日內連射2發洲際飛彈:2013-12-13發射東風-41,22日於渤海由094試射巨浪-2,覆蓋美國全境 增加美軍反導攔截難度
  新浪軍事2014-1-3中國碳纖維材料技術獲突破可用于先進戰機和東風-41/巨浪2
  美國《航空與空間技術週刊》2014-1-27稱DF-31配高超音速彈頭射程將增50%,從8000增到12000千米
  2012珠海航展: M20戰術導彈具有兩段式爬升功能,可改變飛向做「S形飛行」,任何當今的防空飛彈都無法攔截。
  美上將評中國高超音速武器:技術更新比美強 美眾院:我們被超越了
  大校:中國高超音速武器為打航母提供技術可能
  港媒稱中國高超音速武器可突破世界任何防禦體系
  專家:中國或可用高速滑翔彈頭全球打擊航母
…………………
http://mypaper.pchome.com.tw/souj/post/1328851335
2014-07-17 08:49:33
圖博館
颱風級曾是全球最大戰略核潛艇 為何如今只剩一艘? 2019-02-05 新浪軍事

  941型戰略核潛艇,北約代號颱風級,是世界最大體積和噸位潛艇紀錄保持者,是典型的冷戰產物。它是由紅寶石設計局設計,首艦於1977年工,1980年9月下水,1981年開始服役,在1989年完成6艘。
  941型潛航排水量高達了48000噸,作為對比美俄亥俄級潛艇的約19000噸,但是其搭載的核導彈R-39體積過大,僅可搭載20具發射筒,而俄亥俄級攜帶的UGM-96三叉戟則為24具。不過,R-39較UGM-96有更遠的射程,且其搭載的核彈頭總當量也是超過俄亥俄級,颱風級還可以到北極地區突破冰層進行導彈發射,這對於美國來說無疑具有極大的殺傷力。但其高額的維護費用不是俄羅斯能夠承擔的起的,颱風級只建造了6艘,其中三艘由美國提供部分資金進行了拆解,還有兩艘因為維修費用過高進行了退役,只剩下一艘作為了試驗載體。(作者署名:軍武前線)
  回應
 雙殼的,所以超重,而且可以在北冰洋航行,這確實是人類技術的巔峰
 太大了,性價比太差了。當時蘇聯也是沒辦法才傾家蕩產造了6條,蘇聯解體後,俄都維護不起。
不是颱風級的悲哀,是俄羅斯的悲哀。
 中國版本的颱風級什麼時間能出現呢
 傻瓜才會再造類似颱風級。當今的時代已經進入空天一體化+電磁攻防的時代。應該放棄那些嚇唬人的冷戰時期的巨無霸和二戰時代的大炮兵+重裝甲的理念。
 中國周圍水淺,不適合大型核潛艇,冷戰時美蘇都想用潛艇偵查中國,可是一看水文情況只能找代理人用常規潛艇來
https://mil.news.sina.com.cn/jssd/2019-02-05/doc-ihqfskcp3191237.shtml
2019-02-06 09:39:45
阿楨
巨獸復出:俄國颱風級潛艦回歸現役 2019/06/25 中時

前蘇聯時期,巨型的「颱風級潛艦」對北約極有威懾力,然而它的構造複雜、操作成本很高,在21世紀之後就逐步封存,有些也拆解了。不過俄國海軍上將奧列格‧布爾澤夫(Oleg Burtsev)表示,計畫將TK-17,Arkhangelsk)和TK-20 Severstal重新改裝後重新投入使用,使其科技達到「北風之神」(Borei)級水準。TK-17與TK-20將可攜帶200枚的3M-54巡弋飛彈(Kalibr),這將是極為誇大的載彈量。不過,要將如此巨大,又服役超過30年的巨型潛艦重新翻新並非易事,因此有些人並不看好颱風級真的能重返大海。

俄國發布概念新航艦 優於英國伊女王級 2019/06/25 中時

俄羅斯克雷洛夫國家科學中心在2019陸軍軍事和技術論壇上,展示一型新的概念航艦,排水量6萬噸,採用燃氣渦輪機動力。NPO-土星聯合體的燃氣輪機生產成功,它的續航力不能與核動力相比,但將比核動力便宜四到六倍。
克雷洛夫連續3年都展示他們設計的概念航空母艦,2017提出10萬噸的核動力航艦。2018年則展示一種輕型雙航空母艦,有著很寛闊的飛行甲板。
  回應
俄流行模型軍備競賽

修復擱淺護衛艦比買新的貴 挪威:報廢算了 2019/06/26 中時

報導說,估計修復英斯塔號護衛艦將耗時5年,120億-140億挪威克朗(約台幣440-513億),而購買一艘新同級戰艦大約要110億-130億。
英斯塔號是在2018-11-8淩晨與一艘油相撞後受損,艦體嚴重進水傾斜,經過數搶救未果後沉沒。4個月之後,挪威海軍才將沉船打撈出水。
英斯塔號配備了一座76毫米兩艦炮,8枚反艦導彈,32枚ESSM防空導彈,4枚反潛魚雷和一架NH-90直升機。
2019-06-26 09:40:00
威爾剛
感謝分享!

http://www.yyj.tw/
2019-12-20 14:08:02
阿楨
俄羅斯想造巨型核潛艇 排水量18萬噸只為運石油

  據福布斯網站2020-03-08報導,俄羅斯提出建造潛艇油輪的方案,使得世界上最大的潛艇也相形見絀。聖彼德堡的孔雀石潛艇設計局的Pilgrim巨型海底油輪,用來在北極地區運輸液化天然氣(LNG),一次可裝載17萬至18萬噸。這種1,180英尺長和230英尺寬的水下油輪會使颱風級核潛艇相形見絀。颱風級的長度是574英尺,而寬度是75英尺。體積將超過颱風級核潛艇的六倍。
  為了移動這一難以置信的體積,它將由不少於三個核反應爐提供動力,每個反應堆可產生30兆瓦的功率。它可能會以17節的速度前進,這僅比常規油輪慢了幾節。由於不是軍用潛艇,按潛艇的標準計算,它的船員人數很少,只有25-28人。
  在水下運輸碳氫化合物的想法並不新鮮。這些年來曾經有過幾次建議,但都沒有取得成功。在1950年代,美國將潛艇油輪視為阿拉斯加油田海底管道的替代方案。進取的荷蘭海軍設計師基於當時獨特的多殼潛艇技術提出了設計方案。日本也曾提出過這個想法。在1995年,有一種潛艇油輪的專利可以將二氧化碳以液態的形式在冰蓋下運輸。大約在同一時間,俄羅斯為“水下油輪”申請了專利,專門用於穿越俄羅斯冰封的北極航線。
  回應
可用以北極冰封地區 極大縮短航程
用北極航線節省再多的航程,光是潛艇的造價就吃不消。
  相關新聞
憂新冠疫情衝擊經濟01-28美股道瓊跌逾450點,韓日義大利伊朗疫情連環爆,全球股崩,原油銅鐵礦等大宗商品也慘遭血洗,美股道瓊狂瀉900點一周崩跌4,000點2008年金融危機以來最大,道指11年最大單日跌幅03-09崩逾2000點.
OPEC+俄沙瓦解03-10油價40美元!下探20美元?打算毀了美國頁岩油?
2020-03-12 07:51:43
是 (若未登入"個人新聞台帳號"則看不到回覆唷!)
* 請輸入識別碼:
請輸入圖片中算式的結果(可能為0)
(有*為必填)
TOP
詳全文
