中國SR-5火箭炮世界最高水準?


(楨:中國的軍事磚家、牛愈吹愈大,繼前評「SH-1射程53公里全球第一 美軍十分羨慕?」,如今又吹「中國SR-5火箭炮代表世界最高水準  秒殺歐美同類產品」。

  這個嘛,是韓國軍事網站《Viggen軍事論壇》2012-6-13先吹、外媒跟吹、中媒才吹的,而且中媒也有反思者:SR-5山寨美軍M270A1,遠程火箭炮的費效比低於M270A1的短程彈術導彈。
  山寨?創新性模仿!SR-5是整合小國常用的122與300毫米口徑兩種火箭彈,而美軍M270和M142戰術導彈系統(ATACMS)玩的是大國的火箭炮飛彈化之整合。
  那中國還可更創新性模仿些,再將400毫米的WS-2D火箭炮和B-611M、SY400等戰術導彈,都起來!
  以上詳參【圖博館】:中國山寨經濟 《模仿是為了創新》  中國   俄國火箭  美軍火

中國SR-5火箭炮代表世界最高水準  秒殺歐美同類產品2013-04-13環球網

大圖為中國SR-5火箭炮,小圖為美軍M270A1
中國出口蘇丹的A-100火箭炮
  近日,一些外國媒體開始集中討論中國的新一代火箭炮,其中要以在法國巴黎舉行的2012年歐洲陸軍武器裝備展上,中國展出的最新SR-5型火箭炮以及剛剛曝光的某型履帶式火箭炮最為引人注目。該款火箭炮最具代表性的特點是在定型階段即可有效整合122毫米口徑與300毫米口徑兩種火箭彈,並且通過一個可伸縮吊架具備自行再裝填彈藥功能。因此,SR-5型火箭炮具有更加靈活和有效的打擊能力。一些文章認為,中國的SR-5型火箭炮和某型履帶式火箭炮代表了當前世界火箭炮技術發展的最高水準。
  與美俄等傳統陸軍強國相比,中國火箭炮的發展有自己的特點,即在獲得大口徑遠程火箭炮技術之後,仍舊大力發展中小口徑的中近程火箭炮。產生這種現象的原因是在過去較長的時期內,中國短程彈道導彈技術一直不成熟。因此,火箭炮在陸軍作戰時的炮火準備和火力壓制過程中扮演了重要角色。冷戰後,世界各國陸軍越來越重視使用火箭炮執行400千米範圍內的所有打擊任務。憑借多年的技術積累,中國火箭炮獲得了意外的成功。SR-5型火箭炮可視為中國火箭炮發展思想的縮影。
  據分析,SR-5火箭炮最受關注的特點就是其兩款不同口徑的箱式定向器。一般來說,火箭炮箱式定向器符合現今國際上的發展潮流,也有利於多管火箭炮的跨帶式發展,因此我國從上世紀90年代就開始研究火箭彈箱式發射技術和相應的存儲發射一體式定向器。
  箱式定向器設計優點很多。首先是有利於機械化裝填。而傳統定向器即便採用機械化裝填,多數也要逐個裝填,每一枚火箭彈都必須對准發射管,裝提案速度受到很大限制。前南斯拉夫研製的M-87式火箭炮雖然只有12根定向器,但其裝填臂也需要耗時10多分鐘才能完成裝填。箱式定向器就沒有這個問題,其規則的幾何形狀便於定位,也便於採用各類傳感器加快定位速度。另外,儲運發射箱內部一般設有減震墊和隔板等裝置,而且防潮隔熱,內部的火箭彈出廠後就不需要再進行檢修和維護,方便部隊使用。
  一些文章分析指出,在研發SR-5型火箭炮時,中國不但沒有像美國那樣將發射短程彈道導彈的非火箭炮職能整合進來,反而將220毫米大口徑發射筒和122毫米中口徑發射筒整合到了一起。這使得該型火箭炮的戰術屬性更加顯著,戰術打擊效果更加全面,進而確保中國陸軍能在任何規模和任何形式的作戰環境中,獲得更加靈活有效的打擊能力。
  據稱,當今國際市場上能與SR-5媲美的只有M-270A1。俄羅斯的BM-27雖然同樣採取了220毫米口徑,但其在射程、彈種、自動化程度等方面明顯無法與SR-5抗衡,近年來甚至已經從俄國外貿拳頭產品的名單中消失了。
  隨著中國電子技術的整體提升,SR-5也裝備了高度集成化的模塊式火控系統,使炮手的人機對接過程方便而快捷,用一套系統就可以適應多種彈藥的發射任務。現在國際上的火箭炮大多數採用一炮一彈的設計,定向器長度和火箭彈彈徑在設計之處就固定下來,使火箭炮的打擊範圍被限制在某一區域內。如果要改善火箭炮的作戰效能和多任務能力,多數採用研製多種戰鬥部、加制導和增程套件,或改進推進劑。對於中、美、俄這樣的大國,可以通過研發和裝備多種口徑的火箭炮來解決上述問題,但前提是要對炮兵部隊和後勤保障進行巨大投入。對於缺乏火箭炮研發和製造能力的小國,只能選購某一款比較符合本國陸軍情況和要求的火箭炮湊合著用。
  而SR-5的出現就為這些小國提供了一種靈活的手段,可以根據具體作戰任務選配合適的火箭彈口徑。另外,當今無人機等新裝備逐漸融入現有的炮兵作戰體系,例如巴西宇航公司就為'阿斯特羅'Ⅱ火箭炮研發了'法卡奧'炮兵無人機,俄國斯普拉夫公司早已為BM-30艦炮研製出可用300毫米火箭彈發射的P-90偵查無人機。未來火箭炮必然普遍擁有發射無人機甚至巡飛彈的能力。箱式定向器則可以輕鬆解決中口徑火箭炮發射無人機的問題。
  作為一款凝結著中國軍工人智慧和汗水的優秀型號,SR-5吸引了全球的目光。不少媒體認為SR-5代表了世界最先進水準。
中國A100火箭發射偵查無人機


中國火箭炮酷似美軍產品  網友:中國山寨武器真牛2013-11-23人民網

近日,中國新型122毫米模組化自行火箭炮在央視新聞中曝光。據悉,該型火箭炮是我軍“十一五”期間的陸軍重點裝備項目,目前已正式裝備我軍多支部隊使用。據稱,我軍新型火箭炮的編號或稱為PHL10或PHL12。新型122毫米模組化自行火箭炮是我軍第三代火箭炮,在我軍編制序列中,主要作為師旅一級單位的火力壓制武器。由於該型火箭炮的外形十分酷似美軍著名的M270系列火箭炮,網友戲稱:“這世界沒有中國山寨不出來的武器”。(環球網軍事特約評論員:雷澤 圖片為大圖為我軍新型火箭炮,小圖為美軍M270A1火箭炮)
http://gx.people.com.cn/n/2013/1123/c350591-19983071.html

WS-2費效比不佳:“鋼雨彈海”只是幻想  網易軍事

近日《簡氏防務週刊》發表了題為“解放軍發展遠程火箭炮”的文章,提到解放軍發展WS-2系列遠端火箭炮,作為地面炮兵的延伸和短程彈道導彈的補充。簡氏消息讓不少國內軍事愛好者又開始構想利用WS-2實現“鋼雨彈海”式的遠端覆蓋打擊,但WS-2真能實現如此效能麼?
  從WS-1到WS-1B
WS-2费效比不佳:“钢雨弹海”只是幻想
衛士1為四管302毫米直徑火箭炮,不過它並沒有在軍隊中列裝,反倒是後來出口到了土耳其。
衛士(WS)系列火箭炮說起來,頗有歷史。衛士系列火箭炮由中國四川航太工業總公司研製,根據企業官方資料,20世紀90年代研製了WS-1,實際研發工作在七五時期就開始了。WS-1為四管302毫米直徑火箭炮,使用的火箭彈長4.737米,直徑302毫米,重量約524千克,具有一個150千克的戰鬥部。WS-1火箭炮具有40公里的最小射程和100公里的最大射程,彈道最高速度為4.2馬赫,可在20分鐘內完成發射準備。90年代後期改進型WS-1B出世,WS-1B的最大射程增加到180公里,最小射程增加到60公里,最大飛行速度也增加到5.2馬赫。射程的增加是以加長發動機為代價的,WS-1B火箭彈增加到6.37米長,品質增加到725千克,同時戰鬥部仍然為150千克。不過WS系列火箭炮並沒有列裝,好在牆裡開花牆外香,WS-1儘管無緣國內市場,卻在2001年通過中國精密機械進出口公司出口到土耳其,土耳其自產的WS-1被稱為T-300火箭炮,在規格上和WS-1大同小異。
  射程200公里的WS-2
真正引起大家遐想的是2004年珠海航展上橫空出世的WS-2火箭炮。WS-2火箭炮採用六聯裝發射箱,可根據不同的戰術要求換裝不同的戰鬥部。多種戰鬥部是WS-1就開始的老生常談,WS-2引人注目的是具有更大的射程和更好的精度。根據航展展出的資料,WS-2火箭彈彈徑400毫米,彈長7.302米,彈重1285千克,戰鬥部200千克,最高速度5.6馬赫,具有70千米的最小射程和200千米的最大射程,更令人驚異的是圓概率誤差居然達到了小於等於600米。
WS-2费效比不佳:“钢雨弹海”只是幻想
衛士2火箭炮性能大大提高,但仍沒有列裝反倒是在各個航展中頻頻露面。
小圖為引發當年衛士2D火箭炮研製猜測的模型。
對比之下,WS-1的射擊密集度為1~1.25%,也就是說100千米射程圓概率誤差就達到了1000~1250米,而WS-2火箭炮600米的圓概率誤差,如果是在200千米射程上實現的話,射擊精度比WS-1提高了將近4倍。這些枯燥的資料可能令人乏味,那麼對比一下彈道導彈就能看到這個精度的驚人。海灣戰爭中大名鼎鼎的飛毛腿導彈,其基本型SS-1B/R-11射程180千米,精度極差CEP高達3千米,其改進型SS-1C/R-17最大射程300千米,CEP也高達450米。換句話說,WS-2在射程和精度上,已經達到了早期短程彈道導彈的水準,據傳WS-2加裝了簡易的慣性控制系統,因此精度大為提高。
  射程400公里的WS-2D
在2004年消息混雜時,甚至有WS-2具有400千米射程的傳聞,這個射程的話,600米的CEP在精度已經接近SS-1D了。不過儘管在國內外媒體上不時有WS-2被軍隊採購的新聞, WS-2並沒有進入現役。在國內有一個眾人皆知的潛規則:在武器展上大力推銷展示的國內裝備,都是競標軍方失敗的項目,WS-2堂而觀之出現在各屆航展,本身就證明了這一點。2007年WS-2火箭炮出現400千米射程型號的消息再次開始傳播,並出現了一張的圖片為證,不過對比公開的各項資料,這張圖片的指標無法令人信服。今年8月份簡氏防務週刊的報導,指出WS-2的衍生型號WS-2D具有400千米射程。類似於WS-1B到WS-1的增程,WS-2D也加長了發動機,總長度增加到8.1米,彈徑425毫米,CEP仍然保持在600米。此外,在報導中還提及使用GPS/INS制導的WS-3火箭炮,其最大射程200千米而精度高達50米,這個精度已經達到了短程彈道導彈的水準。
WS-2费效比不佳:“钢雨弹海”只是幻想
衛士2型火箭炮所配火箭彈和衛士1B型的火箭彈的載荷係數均不足,其中衛士2更是降低到可憐的15.56%。
  網友提出超遠程火箭炮覆蓋設想
WS-2系列的高精度和傳說中的廉價,還有足夠跨越臺灣海峽的射程,讓苦於短程彈道導彈數量不足的軍事愛好者找到了一塊新的“價值窪地”。從2004年至今,每次台海局勢緊張,利用WS-2彌補短程彈道導彈不足,大規模發射WS-2的構想總是層出不窮,甚至今年針對美國華盛頓號航母參加黃海演習的傳聞,在熱議彈道導彈那打航母的同時,好事者還掀起了一輪WS-2打航母的探討,令人哭笑不得。網路熱議的同時,國內裝備的多管火箭炮,卻仍然集中在122毫米和300毫米兩個口徑上,遠程火箭炮更是只有PHL03等300毫米口徑的產品,沒有WS-1/2/3的一席之地。對這種有趣的現實,有人分析認為這是因為WS-1/2系列和A-100等產品是航天部門研製的,沒能得到陸軍的認可。不過筆者從公開的資料分析,認為這些沒能裝備的遠端火箭炮自身的缺陷恐怕更大,尤其是WS系列火箭炮,儘管射程上填補了傳統遠端火箭炮和近程彈道導彈的空白,但其性能和費效比並不能令人信服。
  衛士火箭彈有效載荷係數低
首先看投射能力,WS-1B,WS-2火箭彈的有效載荷係數比傳統火箭彈要低得多,WS-1B的180千米射程,是150千克戰鬥部下實現的,載荷係數僅為20%,WS-2更是降低到可憐的15.56%,加上WS-1/2採用非折疊的彈翼,體積龐大,單車攜帶數量偏少,這更加劇火力投射量不足的窘境。在投射能力上的不足,是衛士系列火箭炮的劣勢,這令其無法和傳統火箭炮競爭。
WS-2费效比不佳:“钢雨弹海”只是幻想
B611戰術導彈不僅在精度上超出衛士2許多,而且250千米的增程版也覆蓋了衛士2的射程範圍。
尾喷口可调
尤其是20世紀90年代我國引進了俄羅斯龍捲風遠端火箭炮的技術,龍捲風載荷係數高大37.5%,單車攜彈量12枚,同期的WS-1在射程上尚可一較高下,在精度和投射能力上完敗。WS-1B射程比龍捲風更遠,但精度仍然更差,片面的遠射程並沒有為其扳回一局,仿製龍捲風的PHL03進入現役 ,WS-1B仍然只能期待出口。
  衛士火箭彈的精度遠不如彈道導彈
其次看精度,WS-1一直是無控火箭彈,其精度一直不佳。四川航太工業總公司吸取WS-1的教訓,在WS-2上大幅度提高了精度。根據外售展板的資料,WS-2火箭炮採用捷聯慣導外加簡單的低成本慣性感測器,三通道姿態控制提高控制精度,並通過彈體前部的彈翼來修正誤差。不過即使是四川航太自己的介紹,使用的仍然不是制導系統而是控制系統,這個控制系統的制導精度確實優於早期的彈道導彈如SS-1,但和新型彈道導彈相比就要遜色得多,畢竟慣導器件精度提高和成本降低的趨勢,彈道導彈也一樣收益。
  20世紀60年代末的SS-1D,已經在550千米射程上實現了700米的CEP,遠高於WS-2。SS-1的後繼者,20世紀70年代研製的SS-23奧卡導彈,原始型號在500千米射程可達到300米的CEP,更是大為提高,更不要說後來的SS-26伊斯坎德爾。WS-2火箭炮200千米射程上600米的CEP,並不足以替代短程彈道導彈。即使是射程較近的短程彈道導彈如SS-21,120千米射程上的CEP可達95米以內,國內近期開發的P12和B611短程彈道導彈在120~150千米射程上可以達到80~120米,性能明顯高得多,B611還有250千米射程的增程版本,完全覆蓋了WS-2的射程範圍。
WS-2费效比不佳:“钢雨弹海”只是幻想
03式火箭炮的每根定向管頭部都有一個顯著的方盒子,其功能是自動給各自定向管中的火箭彈裝訂程式。實際上03式火箭炮的成本要比衛士2低出許多。
  WS-2使用了昂貴的慣導感測器
WS-2遠端火箭彈是否值得採用,最重要的是費效比因素。俄羅斯龍捲風火箭炮和國內仿製版PHL03式火箭炮採用簡單慣性控制器件進行主動段控制,時間短對慣導器件要求低,有效地控制了成本。而WS-2的超遠射程需要在主動段和被動段都進行控制,單純主動段控制無法滿足基本的精度要求,這就意味著WS-2儘管使用“簡單廉價”的慣導感測器,但這個廉價要比PHL03等所用火箭彈的慣導器件要昂貴得多,或者說,WS-2是不可能和PHL03這樣的遠端火箭炮在其射程內比拼成本。2006年四川航太成果展上的WS-2資料顯示它採用了彈載電腦測算全程偏差,這樣的設計就更昂貴了。龍捲風火箭炮的火箭彈報價早已經超過100萬人民幣,PHL03改善了精度價格也不便宜,WS-2更複雜和精密的設計,造價就更上一層樓了。
  根據某些傳聞,WS-2/3火箭炮還使用了GPS制導,得益於GPS的廉價終端,成本不會增加多少而制導精度卻有了很大提高,但是短程彈道導彈有更好的慣導設備,配合GPS仍然可以達到更高的精度,或者說WS-2仍然無法獲得更高的費效比,如果使用更精密的慣性感測器,固然可以提高精度,不過成本也水漲船高。
WS-2费效比不佳:“钢雨弹海”只是幻想
衛士2制導成本高昂,也讓其無法像衛士1型無控火箭那樣去製造“鋼雨彈海”。
WS-2其實更接近程彈道導彈
WS-2系列火箭的直徑高達400毫米,短程彈道導彈如DF-11的直徑也不過是0.8米,P12/B611的直徑更小,其間沒有明顯的界限。實際上,WS-2更類似於一種簡化設計的小型短程彈道導彈,而不是一種傳統的遠端火箭彈, WS-2的價格也更接近B611/P12之類的短程彈道導彈而不是WS-1那樣的無控火箭彈。很多人看到WS-2使用“簡易”慣導設備達到了一個很高的精度,認為它成本遠比短程彈道導彈低廉,可以揮灑彈雨大規模使用,這就陷入了思維的誤區。WS-2這類增加了越來越複雜的制導設備的遠端火箭彈,即使大規模生產,實際價格也不可能降低到PHL03火箭彈的水準上去。另一方面來說,DF-11導彈在20世紀90年代採購價不過是100多萬人民幣,而今這個價格只能購買PHL03遠端火箭彈。
  傳統遠端火箭彈本身的成本就在逼近短程彈道導彈,在陸軍執行縱深打擊時,到底是價格便宜一些同時精度低一些的PHL03費效比高,還是價格和精度都更高一些的B611更經濟,都是一個需要選擇的問題。加強了制導能力的WS-2現在可以說上不著天下不著地,雞肋是食之無味棄之可惜,從沒有裝備過的WS-2有雞肋的食之無味但沒有棄之可惜,其裝備前景實在黯淡的很,出口可能是它唯一的出路。不過以目前的趨勢看,WS-2系列火箭炮的繼續改進的話,很可能進一步強化制導能力,在火箭炮的名義下做成實質上的小型短程彈道導彈,和B611等導彈競爭集團軍配屬的遠端精確打擊武器,不過這樣的話,它離廣大愛好者夢想的那一幕鋼雨的場面就更遠了。
WS-2费效比不佳:“钢雨弹海”只是幻想
美軍SDB小直徑炸彈穿透加固機堡炸毀目標戰機的連續圖,右下方為其穿透時留下的小孔。近幾十年來的戰爭已經證明精確制導武器雖然造價高,但費效比更高。
  精確制導武器的費效比優勢是客觀存在(詳參【圖博館】:中俄精確制導武器   美歐精確制導武器
WS-2獲得眾多追捧的原因是,不少國內軍事愛好者希望能用“數量優勢”彌補“精度劣勢”,在“費效比”上尋找一條新路。但這種主觀希望卻是與精確制導武器出現、並大行其道的客觀歷史事實相違背的。
  眾所周知,精確制導武器誕生于越南戰爭,並在實戰中證明了自己的價值。在摧毀河內清化大橋的作戰中,美軍曾出動600多架次飛機,投下數千噸普通炸彈,損失飛機18架,仍未能將橋炸毀;改用剛剛研製成功的“寶石路”鐳射制導炸彈後,僅出動了12架次飛機,而且無一損傷,就炸毀了該橋。
  鐳射制導炸彈的單價是普通航空炸彈的10倍以上,但它卻能帶來上百倍的效能收益。精確制導武器在“費效比”上具有質的飛躍,這就是最近30年各國爭相發展的原因。而回到遠端火箭炮與近程彈道導彈的對比上,因為制導部件的價格占全彈價格的比例更低,所以在費效比方面,彈道導彈比起精確制導炸彈更加出眾。“鋼雨彈海”般的遠程覆蓋打擊,在費用上還不如“點穴式”打擊來得低廉。
  在追求費效比方面,美國人也走了彎路
這一幕並不陌生,在美國也有類似的例子。常言道一分錢一分貨,GPS制導的滑翔炸彈具有較好的精度和低廉的價格,但隨著滑翔炸彈不斷增強制導能力,再增加發動機構成新一代中遠端精確打擊武器,其配置和導彈無異,價格也向昔日高高在上的導彈靠攏,典型如JSOW-C單價71.9萬美元,而“魚叉”導彈也降低到72萬美元。
  從武器發展歷史的客觀規律來看,每一款新式武器是否有發展前途,在於其提供的費效比,而不在於它的單價是否低廉。核武器雖然研發費用極其高昂,但它具有終極摧毀力,所以一度成為各大國爭相發展的寵兒。而精確制導武器在常規戰爭中表現出了無與倫比的費效比優勢,所以它成為了最近30年、特別是冷戰後軍備發展的前沿。
  而WS-2遠端火箭彈費效比不高,單價也並不低廉,所以“鋼雨彈海”式的遠程打擊註定只能是一個空想。
http://war.163.com/10/0907/16/6G083AH800014J0G.html
美國陸軍戰術導彈系統 (ATACMS)
(上M270;下M142)
美國的陸軍戰術導彈系統(ATACMS)是本世紀末和21世紀初的重要陸軍武器系統,它具有多種終點效應、較高的命中精度、靈活的戰場機動性和良好的生存能力,因而也是21世紀北約多國部隊以及其它國家和地區陸軍武器的重要裝備。
ATACMS是一種超音速遠程戰術導彈系統,可從陸軍多管火箭系統中發射,也可以從空軍的B-52轟炸機上投擲,還可以從海軍的潛艇和艦艇上發射,目前已研制出多種型號的產品。該項目由美國陸軍發起,於70年代末期正式提出,並由美國陸軍導彈司令部負責,合同商是洛拉爾﹒沃特系統公司。80年代中期,曾提出過多種方案,例如,常規遠距離武器,聯合戰術導彈系統,聯合戰術導彈陸軍系統,90年代以後才改名為現在的ATACMS。
  基本概況
ATACMS全長396公厘,直徑為60.69公厘,重1530公斤,最大射程為124~150公里,增程型ATACMS射程可達到248~300公里。
  ATACMS的推進器採用由大西洋研究公司研制生產的固體燃料火箭發動機。薩吉特工業公司提供火箭發動機殼體。由於採用了增強型火箭發動機,因此裝有6枚智能反戰車子彈藥(BAT)或275枚子彈藥的ATACMS射程可達490公里。該導彈的控制系統採用霍尼韋爾防禦系統公司提供的H-700-3A環形雷射陀螺慣性導引系統。美國陸軍還打算把改進的通信偵察系統“護欄”V和“奎克露克"II、先進合成孔徑雷達系統、遠程監視裝置、GU-ARDRAIL通用傳感器和無人駕駛飛行器用於ATACMS的目標探測和定位。ATACMS裝有全球定位系統接收機。法國宇航導彈公司提供了供ATACMS使用的熱電池。
  ATACMS可採用兩種戰鬥部,一種是BlockIM74反人員/反器材子彈藥﹔另一種是諾斯羅普公司生產的BAT子彈藥。該子彈藥最初是為三軍防區外發射導彈而研制的,並於1994年裝備於ATACMS Block II。1995年7月簽訂了一項工程研制合同。1997年9月15日,該公司在陸軍白沙導彈靶場成功地進行了BAT子彈藥的首次投放試驗,從而証明了ATACMS有投放BAT子彈藥的能力,同年10月16日進行了第二次ATACMS/BAT的投放試驗,也獲得了成功。
據初步估計,裝有Block I子彈藥布撒戰鬥部的導彈單價為116萬美元(1996年美元價格),導彈自身成本單價為25萬美元。雖然人們希望在項目期內,ATACMS導彈的成本單價為25~34萬美元,但美國防部將它的成本單價定為49.8452萬美元。此外,據說每枚ATACMS BlockI的出口價為80萬美元。BlockIA的預計單價為91.5萬美元,BlockII的單價為220萬美元,BlockIIA的單價為150萬美元。
  產品特點
根據戰鬥部類型的不同,ATACMS可分為第一階段陸軍戰術導彈(BlockI)和第二階段陸軍戰術導彈(BlockII),且兩個階段的導彈各分為普通型(BlockI、BlockII)和增程型(Block IA、Block IIA),增程型的射程為普通型的2倍。BlockI__是ATACMS最初的產品,裝有950枚M74反人員子彈藥,最大射程為165公里。據說,目前美國陸軍已獲得6000多套ATACMS部件。Block IA__也稱為ATACMS預籌產品改進項目,且為美國陸軍和國防部之間的一種折衷方案。該項目將為導彈裝備全球定位系統接收機,以獲得更高的精度﹔降低有效負載(275枚子彈藥),以確保射程為Block的2倍。目前,項目已籌集到7.75億美元資金,其中7500萬美元用於研制,7億美元用於生產。工程生產研制階段將持續3年。Block II__裝設改良型導彈導引系統,此系統融合了GPS,精度又有很大提高。與BlockI不同的是,Block II沒採用M74子彈藥,而是採用13枚BAT子彈藥。由於裝有先進的BAT子彈藥,Block II將使美國陸軍能即時摧毀在遠距離移動的裝甲部隊。BAT子彈藥長91.44公厘,重19.96公斤,裝有紅外線尋標頭可追蹤移動的裝甲車隊,在繫留飛行試驗中,BAT很好地盯住了活動的裝甲目標。Block II的最大射程為165公里,預計於2001年部署。Block IIA__以Block IA為基礎,子彈藥改裝為改良的BAT子彈藥。
Block IIA的最大射程為300公里,可攜帶6枚BAT,將在2003年服役。Block II系列導彈將改變美國陸軍的戰術思想,因為Block II系列的導彈服役後,美國陸軍就能即時摧毀遠距離的移動目標,而這是各國現役近程地地戰術導彈無法做到的。
  使用情況和發展預測
ATACMS導彈系統在波灣戰爭中首次服役,1991年1月18日凌晨,美國陸軍第7炮兵團所屬的M270多管火箭炮首次射出了對敵軍實施精密外科手術式攻擊的第一種地對地戰術導彈。它有效地取代了“長矛”戰術導彈的非核型號。駐波灣的美國陸軍擁有189個MLRS發射架,只需對其中18個射控軟體進行改進就可發射ATACMS。美在波灣戰爭“沙漠風暴”行動中,發射了32枚ATACMS,用以攻擊伊拉克的地空導彈陣地、勤務中心以及其它高價值目標。
  ATACMS Block II系統有可能成為一項涉及北約各歐洲成員國的國際項目。據透露,美國陸軍已和意大利及法國簽訂了意向書,準備聯合研究開發改進型ATACMS戰鬥部。由於向土耳其銷售ATACMS成功地打開了導彈的出口大門,歐洲、亞洲和中東的許多國家都對ATACMS產生了濃厚的興趣。韓國為了對抗北韓的多火箭發射器和戰車,也打算儲備ATACMS。這些國家大約需要500枚這種飛彈。
  ATACMS是美國實施縱深打擊戰術、攻擊敵區深處集群目標的遠程炮兵武器。近年來,美國海軍為了彌補其艦艇對地攻擊火力的不足,計劃將其用於艦艇發射,並在139公里防區外進行了成功的發射。此外,空軍也打算將其掛載在B-1B、B-2、F-15E和F-111等飛機上,並命名為空射常規攻擊飛彈。執行戰術支援任務的戰術導彈系統將在海陸空三維戰場上大顯神威,未來它的射程會更遠,殺傷範圍會更大,命中精度會更高。ATACMS與機載武器及艦載武器的結合將為海空武器開闢更為廣闊的應用前景。
http://hifayay.com/seehi/phparticle/article.php/263


  052D艦的130mm艦炮射程真的可達120km?又是個「052D世界首創的垂射系統」1吧!
  120公里算啥?單靠底排火箭增程,155毫米52倍徑的中國SH-1/俄國2S35/南非G6-52L之射程都可達53/70/75公里了。若再加滑翔翼,中國155毫米52倍徑的WS-35火箭滑翔制導炮彈已可增程到的100公里,052D艦艦炮的口徑雖只有130毫米、但有倍徑70,就好比位居「美軍十大華而不實的高科技兵器」榜首的DDG1000艦155毫米62倍徑艦炮之制導炮彈可增程到的150公里2,這也是中國萬噸級055艦的目標!052D艦和其它試圖將原是陸軍的155毫米炮弄上軍艦3、均因後座力及艦體結構之因而不現實!
  是嗎?那「以中國130毫米海基火箭滑翔增程制導炮彈最大射程120千米計算,完全可以滿足類似美國海軍海上火力支援任務這樣的要求,由4艘052D導彈驅逐艦可以在10分鐘內向距離海岸60千米外的敵目標發射100枚制導炮彈,壓制40個左右的目標,如果使用某型反裝甲散佈模組和子母彈藥,可以有效的壓制敵裝甲部隊,有效地提高我軍登陸部隊搶灘和鞏固登陸場的能力。」非虛言了!而不必搞華而不實的雷射與電磁砲4上軍艦。
  相關資料
1. 以上詳參【圖博館】:052D世界首創的垂射系統? 052D
3. 以上詳參【圖博館】:軍艦上的陸軍火炮
4. 以上詳參【圖博館】:雷射與電磁砲

淺談中國新型130毫米艦炮用增程制導炮彈2014-4-25 新浪軍事

  上世紀90年代末期以來,我國緊跟世界發展潮流,開始火箭滑翔增程炮彈的研究,重點研製155毫米火箭滑翔增程炮彈,先後開展了總體方案、滑翔彈道、氣動控制機構、彈道探測及小型助推火箭發動機等方面的研究,同時,隨著我國在微電子、微機電領域的進步,也研製出用於該彈的GPS/INS制導系統。
  從近年曝光的我國155毫米WS-35出口型制導炮彈的相關情況看,其射程高達100千米,因此分析人士稱它應該就是我國新研製的火箭滑翔增程炮彈,據悉,這種增程長度達到1.6米,重達48至55千克,目前這種彈藥的發展型號已經裝備我軍PLZ05A型自行火炮和某型輪式155毫米火炮系統。我國從本世紀初開始研製155毫米火箭助推滑翔制導炮彈,先後攻克了總體技術、制導系統技術、助推火箭發動機、子彈藥拋撒技術等,這次展出的WS-35應該是就是具體的科研成果。
  應該說,我國首次公開國產火箭滑翔增程炮彈,表明這個彈種已經被中國完全掌握, 我國成為繼美、意、瑞典、法之後第五個掌握先進火箭滑翔增程制導炮彈的國家。不但標誌我國陸軍炮兵遠端打擊能力的提高,也表明我國在精確制導、彈藥增程武器研製等領域取得了長足的進步,使我國在炮射制導武器的研發水平達到世界一流,為這些技術移植到艦炮,加強我國海軍對岸打擊能力打下了堅實的基礎。
  根據相關報導,我國已經研製了新一代H/PJ38型130毫米大口徑艦炮系統,該炮於2005年初由鄭州機電工程研究所(鄭州713研究所)立項研製,內蒙第二機械製造廠生產。此炮的設計估計部分借鑒了俄羅斯AK-130雙管130毫米艦炮的成熟技術,借鑒主要為艦炮機械設計上,這是我國艦炮領域較為薄弱的地方。而火炮電氣控制和瞄準隨動系統則全部採用國產化全新設計。
  而然由於陸基火炮的初速和超載要小於大口徑艦炮,這就對艦載火炮的器件生產和設計提出了極高的要求,另外,我國現有的火箭滑翔增程炮彈和炮射制導導彈是按照陸軍155毫米口徑榴彈的基礎上研製的,其內部體積和空間比130毫米艦炮彈藥大得多,上述新型彈藥需要重新設計,這些都讓艦用增程制導炮彈的研製難度遠大于陸基火炮。美國研製的“神劍”155毫米制導炮彈早已研製成功並投入阿富汗反恐作戰,但美國在研製艦載火炮制導彈藥——ERGM的試驗卻屢戰屢敗,據外國媒體統計,ERGM的靶場測試成功率僅為14%,這個資料實在太低,以至於美國海軍於2008年停止了127毫米ERGM制導彈藥的研製,轉而研製以155毫米口徑為基礎的新型海基火箭滑翔增程制導炮彈項目,由此我國可以看到中國研製130毫米口徑海基增程制導炮彈的難度之大。
  據悉,我國目前正在研製的某型130毫米海基火箭滑翔增程制導炮彈的最大射程將達到空前的95至120千米,可以十分有效地提高我國海軍的對岸攻擊能力,可以使052D和055型導彈驅逐艦等艦艇在距離海岸較遠的地方對岸上目標進行射擊,即使受到對方岸艦導彈的反擊,也可以有充裕的時間進行有效防禦,以我國130毫米海基火箭滑翔增程制導炮彈最大射程120千米計算,完全可以滿足類似美國海軍海上火力支援任務這樣的要求,根據計算,由4艘052D導彈驅逐艦可以在10分鐘內向距離海岸60千米外的敵目標發射100枚制導炮彈,壓制40個左右的目標,如果使用某型反裝甲散佈模組和子母彈藥,可以有效的壓制敵裝甲部隊,有效地提高我軍登陸部隊搶灘和鞏固登陸場的能力。

美軍DDG-1000艦砲採用兩門先進艦炮系統(AGS),備彈600發,最大射程150公里。
解放軍052D艦130mm艦炮射程可達120km
新型155车载炮发射底排火箭复合增程弹的壮观场景
SH-1發射底排火箭複合增程彈的場景
英國簡氏防務周刊2006-4-26說南非G6-52L式155毫米炮射程新紀錄75公里
預計2007年量産但未服役的俄羅斯雙管152毫米2S35聯盟自行火炮增程炮彈射程可達到70公里

解放軍的各型自行火炮對岸射擊:有122炮,155炮,122火箭炮
海上钢雨:中国海军300mm舰载远程火箭炮(图)
解放軍122毫米艦載火箭炮
海上钢雨:中国海军300mm舰载远程火箭炮(图)
解放軍300mm艦載遠程火箭炮
德國則PzH 2000自行榴彈炮炮塔安裝在F124護衛艦上進行試驗
美軍雷射砲  伯克級驅逐艦DDG-106號艦尾直升機平臺上美國首次安裝艦防空鐳射炮 2012-8-8 新浪軍事新型电磁轨道炮设施移交给美国海军作战中心
美軍電磁軌道炮3D
美海军测试高能电磁轨道炮射程可超过200海里
測試中的電磁軌道炮達到了創紀錄的10兆焦水準



中國地地戰術打擊系統

中國航天在2012珠海航展展示全新的地地戰術打擊系統。該系統所用武器包括M20導彈武器系統、A系列和WS系列多管火箭武器系統,射程覆蓋10-280公裏範圍。 楨:出口280km是用來應付美帝自訂又不遵守的國際導彈300km射程,售後再增程!詳參【圖博館】:《美國飛彈防禦的過去與現在》《和解與裁減軍備》

2012珠海航展:中國推銷地地打擊系統M20飛彈 模擬畫面驚現台灣機場和戰機被炸毀。有軍方人員指出,本次展示的M20飛彈在兩年前即推出,中國稱為「戰役戰術導彈」,M20具有兩段式爬升功能,可改變飛向做「S形飛行」,任何當今的防空飛彈都無法攔截。由於該飛彈射程達280公里,它的部署及運用對台灣有一定的影響,台軍方會持續注意。

與傳統彈道導彈不同,M20彈道軌迹非常獨特:它先是以彈道軌迹發射並再入大氣層,之後利用氣動矢量控制系統改平拉起並再次沖出大氣層,其後再次返回大氣層內滑翔飛行並以非正常彈道沖向目標。對于這種彈道極其詭異的導彈敵方幾乎無法攔截。其實M20導彈所采用的彈道就是著名的錢學森彈道。所謂錢學森彈道就是中國著名的科學家錢學森提出的一種導彈複合彈道,即所謂“彈道——滑翔”式彈道。這種導彈將彈道式軌迹與滑翔式軌迹合二爲一,導彈先以彈道方式發射並再入大氣層,進入大氣層後導彈再采用滑翔軌迹飛行。



WS系列多管火箭武器系統


WS-3A

WS-32

WS-22


A系列火箭炮

(左A100右A200)


韓國軍事網站Viggen稱中國SR-5火箭炮代表世界最高水平 2012-06-15 環球網



资料图:中国SR-5模块化火箭炮系统模型。

資料圖:中國SR-5模塊化火箭炮系統模型。

  韓國軍事網站《Viggen軍事論壇》2012年6月13日發表文章,對中國最新展出的SR-5型火箭炮的性能與意義進行了分析。文章認爲,中國最新展出的SR-5型火箭炮體現出了諸多新特點,其中最具代表性的就是該款火箭炮在定型階段即可有效整合122mm與300mm火箭彈,以及該型火箭炮具備的自行再裝填能力。對中國陸軍而言,SR-5型火箭炮的出現預示其具備了更加靈活有效的打擊能力。而對中國的對外軍售而言,代表世界最高水平的SR-5型火箭炮的出現或預示,中國將獲得世界火箭炮軍售的霸主地位。

  首先,彈藥與系統整合度提升成爲SR-5型火箭炮新特點。近日,在一次防務展上,中國展出了一款名爲SR-5的輪式火箭炮。這款火箭炮給人的直觀感覺是很類似于美制最新型HIMARS自行火箭炮系統。但與美制火箭炮相比,中國的SR-5型火箭炮不僅具備自行進行火箭發射模塊裝填的可伸縮吊架,同時在裝備5至6具大口徑火箭發射筒(美制HIMARS火箭炮采用的是美軍制式的273mm火箭發射筒,考慮到這一口徑的火箭彈僅在上世紀80年代的83式與WM-80型自行火箭炮上少量采用,因此,SR-5型火箭炮采用的或爲中國目前大量裝備的300mm口徑的發射筒)的情況下,在並列位置整合了20管傳統的122mm口徑火箭發射筒。有鑒于此,SR-5型火箭炮成爲目前世界上第一種在單一系統中,有效整合大、中口徑火箭發射筒的火箭炮,其目前具備的技術先進程度,即使美俄短期內也難以望其項背。而從實際應用來看,SR-5型火箭炮高度的彈藥與系統整合度將使中國陸軍獲得前所未有的打擊靈活度。

  其次,SR-5型火箭炮使中國陸軍獲得更加靈活的打擊能力。對比美俄等傳統陸軍強國,中國的火箭炮發展存在自身獨有的特點,即在獲得大口徑遠程火箭炮技術之後,仍大力發展中小口徑的中近程火箭炮。造成這一區別的主要原因在于,在過去的較長時期內,中國的短程彈道導彈技術一直不成熟,因此在陸軍戰時的炮火准備與火力壓制過程中,火箭炮扮演了重要性甚于伸管火炮的角色。而隨著冷戰時期對短程彈道導彈的廣泛打壓以及冷戰結束,中國昔日不得不采取的,重視火箭炮的做法獲得了意外的成功。在爲各種口徑的火箭彈加裝簡易制導裝置後,火箭炮已能執行0至400km範圍內的所有打擊任務。面對這一技術機遇,只有中國能夠加以有效利用。SR-5型火箭炮實際上可視作中國火箭炮發展思想的縮影。在SR-5型火箭炮上,中國並未像美國那樣,通過爲其整合短程彈道導彈而使其具備一定的戰略與非火箭炮職能。反之,中國通過在整個系統中整合122mm口徑的中口徑火箭彈,使火箭炮的戰術屬性更加濃厚,戰術打擊效果更加全面,進而使中國陸軍能在日後的任何規模,任何形式的作戰環境中,獲得更加靈活有效的打擊能力。

第三,SR-5型火箭炮可使中國稱霸世界火箭炮軍售市場。前文提到,從已公開的SR-5型火箭炮的圖片上看,其整合了122mm與300mm兩個口徑的火箭發射筒。前者在世界上的裝備數量極大,且經過系統技術升級後,該口徑的火箭炮打擊範圍,已經由最初的20km提升至40km。而後者,只是少數國家裝備打大口徑火箭炮,其打擊範圍可延伸至100km左右。而通過分析目前的國際火箭炮市場需求則不難發現這種傾向,一方面得益于122mm口徑火箭彈成功的技術升級,其已經有能力勝任一般的戰場打擊任務。但原有發射平臺與引導裝置老舊程度嚴重,需要更新。另一方面,受制于地區不穩定因素的逐漸浮現,幾乎所有國家都希望獲得一定的遠程戰術打擊能力,而射程超過100km的遠程火箭炮則是最佳的選擇。面對這兩種需求,美俄等傳統陸軍強國分別提供裝備予以滿足,相比之下,SR-5型火箭炮的出現則向這些繼續火箭炮換代的國家傳遞出這樣一種信息,如果采購中國火箭炮,只需花一份錢,即可同時有效的滿足兩方面的作戰需求。相比美俄等國面對不同需求單獨提供裝備的做法,中國火箭炮無疑將依仗其更高的,以集成化爲主的技術性能,在世界火箭炮軍售市場上獲得明顯的優勢。

http://mil.news.sina.com.cn/2012-06-15/0832693122.html


 中國無愧火箭炮先驅 WS2性能美俄難敵



 台军渲染大陆新型卫士-2远程火箭炮可攻击全岛

六發箱射WS-2D火箭炮圖

  據俄羅斯軍工綜合體新聞網 2012-10-24報道,自50-60年代以來,世界各國僅研製了為數不多的幾種火炮,只有美國M777榴彈炮是唯一的例外楨:中國也有!,只有4.2噸,既能掛載到多數直升機上,又能使用輕型卡車牽引;自行火炮同樣已發展頂峰,美國只是盡量改進M109火炮。近年來只有德國研製了最新型的PzH-2000自行火炮,卻只生產了300多門。至於輪式自行火炮,近年來雖然較受歡迎,最具代表性的瑞典弓箭手和法國愷撒在各自國家的裝備數量都不多,不超過150門,不過卻向亞洲國家,特別是沙特、泰國和印尼大量供應。俄羅斯現役自行火炮數量最多,主要是老舊的2S1和2S2,新型2S19姆斯塔裝備數量同樣不大。中國最新型的PZL-05式自行火炮酷似俄制2S19,亞洲其他國家也在研製新型自行火炮,但是日本99式火炮裝備數量僅有70門,韓國K9火炮性能非常強悍,採購數量超過500門。

  俄專家表示,初期型號的WS-2最大射程200公里,現在最新型號(WS-2D)的射程已達350-400公里,無論是美國的MRLS和HIMARS,還是俄羅斯的龍卷風,在戰術技術性能方面都被WS-2遠遠拋在後面。WS-2使用的炮彈尺寸小,速度極快,具備高超音速飛行能力,最大射程內飛抵目標上空的時間不超過5分鐘,俄軍防空系統不僅無法攔截,甚至都無法及時發現。美國戰斧巡航導彈雖然射程較遠,但是飛行速度為亞音速,最大射程內飛抵目標上空的時間不是5分鐘,而是2小時,此外北約國家再也沒有任何武器在戰術技術性能上能與中國WS-2火箭炮相提並論。

http://www.chinareviewnews.com/doc/1022/8/0/2/102280243


图文:中国出口到土耳其的卫士-1型火箭炮
中国出口到土耳其的卫士-1型火箭炮
台军渲染大陆新型卫士-2远程火箭炮可攻击全岛

中國WS-2火箭炮B611導彈2008-08-30再次亮相土耳其閱兵式


國産B-611M近程地地戰術導彈系統亮相



组图:国产B-611M近程地地战术导弹系统亮相

尾喷口可调

  第七屆中國國際航空航天博覽會將于2008年11月4日到9日在珠海舉行。國産國産B-611M近程地地戰術導彈系統亮相本屆航展。B-611M導彈采用6×6輪式發射車進行機動,每兩發射車裝載兩枚導彈。以上爲國産B-611M近程地地導彈系統圖片。

http://mil.news.sina.com.cn/p/2008-11-03/1847528166.html



中國新型P-12近程彈道導彈精度高價格低



  中國以空前規模和高新技術參加世界頂級武器裝備展,令西方國家一改輕視中國産武器的心態,不得不認真對待這位軍貿領域的新競爭對手。

 第八届阿布扎比國際防務展覽會早前在阿聯酋首都舉辦,這是目前世界上最大規模的軍事裝備展銷會。當今世界上其它幾個有影響力的大型防務展、如法國的歐洲薩托里防務展,倫敦防務系統與裝備國際展覽會、希臘國際防務展以及俄羅斯莫斯科和塔吉爾國際武器裝備展等,都比不上這個主要服務于中東石油富國的展會銷售量。從參展者看,有美國、法國、俄羅斯和中國等51個國家的865家武器生産廠商參加,參展武器的技術水平也居世界頂尖級。

  過去幾十年間,中國的武器出口基本是以“小、窮、黑”的落後國家爲對象,在高檔品雲集的國際大展上只是象征性地亮相而難求買主。在今年的阿布扎比國際防務展上,中國的北方工業總公司、保利公司、電子進出口公司、新時代公司和中國航空技術進出口總公司等都派出規模可觀的人員和武器參展,展現了國內軍工科研的新成果,引起國際軍事觀察家的注目。中國新型的P一12近程彈道導彈系統和B一611M系統,有效載荷大,命中精度高,價格却低于國際上同類裝備。

  中國自20世紀50年代上馬“兩彈(核彈、導彈)一星(衛星)”項目後,幾十年間始終把導彈研制放在國防工業的第一位,在此領域取得的成果和技術積累也最爲雄厚。過去中國的常規武器與發達國家的裝備總有很大差距,彈道導彈却早已居世界先進水平,在這一領域僅遜後美俄而居世界第三位。中國衆多衛星升空和“神舟”載人飛船的成功,便是這一技術實行軍民轉化的明證,只是這一拳頭産品對外銷售却受到諸多限制。

  美國爲保持大國的地位不受挑戰,非常害怕導彈技術擴散,多年間一再對華交涉。中國政府雖認爲西方國家于1987年制訂的《導彈技術控制制度》有不合理、不公正的一面,特別是含有“只許州官放火,不許百姓點燈”的壟斷遠程攻擊武器的味道,不過考慮到維護國際和平穩定的需要,以及防止大規模性武器擴散對自己也有些益處,于是自1991年起承諾遵守這一制度規定的准則和參數,即不出口射程超過300公里、戰鬥部超過500公斤的導彈。近些年中國能够在國際軍貿市場上銷售的導彈、火箭等攻擊武器,只能是近程彈道導彈和運用了導彈技術的遠程火箭炮。

  由于中國導彈的先進爲世所周知,買家却受諸多限制,因此在國際展會上往往只推出模型或發些文字資料,但仍受國際軍界特別是美國的關注。在去年末珠海航展上,中國全方位展示了新型P一12近程彈道導彈系統和B一61 1M系統的模型,却沒有公布兩者真實的性能數據。在今年2月的阿布扎比防務展上,中國精密機械進出口總公司fCPMIEC)派發了P一12和B一611M系統的宣傳手册,首次說明了其數據。

  據稱,B一611導彈系統是中國與土耳其聯合開發(雙方合資却由中方單獨研發)的導彈系統,射程達到了260公里,圓概率誤差小于50米,能够携帶1枚重480公斤的戰鬥部,可采用高爆彈、集束彈或雲爆彈。另一種代號P一12的彈道導彈射程150公里,能携帶1枚重達450公斤的高爆彈或集束彈頭,可規避敵方導彈防禦系統,幷使用了終端導航衛星制導以確保高精確度命中。這兩種近程導彈的突出特點是有效載荷大,命中精度高,價格却低于國際上同類裝備,因而可大量采購。

  美國對中國推出這兩種導彈非常關注,首先認爲這會增强打擊台灣的力量。從福建海岸向台北發射導彈的距離恰是150公里左右,在誤差不超過50米且彈頭裝炸藥數百公斤的情况下,可以“指哪打哪”命中指定的每一座大樓。除此之外,中國在世界上開發的世界上射程最遠的“衛士一2”多管火箭發射系統,也成爲此次防務展上引人注目的項目。“衛士一2”早在2001年便出口到土耳其,首創中國武器打入北約國家的先例,前年土耳其的閱兵儀式中也將其拿出亮相。這種火箭炮可將重達200公斤的彈頭發射到200公里之外,雖然命中精度遠不及導彈,價格却非常低廉,如密集射擊也可摧毀大面積目標。

  據稱,“衛士一2”現在增加了一種新型號,射程和精度又有了提高。美國非常擔心中國向諸如伊朗、古巴或委內瑞拉等國家出售這類導彈(其性能指標還不超出中國承諾所遵守的規定),便有可能對美軍形成“不對稱威懾”。不過目前中國政府考慮到中美關系的大局,對這類武器的出口對象選擇還是會非常謹慎的。

武器貿易帶有强烈的政治色彩。令美、俄、西歐能分天下”壟斷市場,中國的軍事科研落後也是重要的原因。

http://www.chinareviewnews.com/doc/1004/5/8/8/100458819.html?coluid=7&kindid=0&docid=100458819



 我國首次展出SY400遠程制導火箭炮系統(組圖)2008-11-03東方網

我国首次展出SY400远程制导火箭炮系统(组图)
我国首次展出SY400远程制导火箭炮系统(组图)
  新浪軍事-東方軍事珠海航展聯合報道 第七屆珠海航展上,中國首次展出了SY400神鷹遠程制導火箭炮系統。這套系統一經擺出立刻引起了很多專業人士以及衆多媒體的注意。
  SY400被擺放在1號展廳後部,這次展出是一輛真實作戰單位車輛,它後部搭載有一座8連發發射器這就是SY400.不過中國軍方公司並沒有給出很詳細的介紹,僅僅是簡單的說:這是一種用于裝備陸軍營級以上的遠程陸地打擊系統。
  美國《防務新聞》不久前報道說,這是解放軍最新研制的陸地地對地遠程打擊可控火箭系統。它將會被應用于解放軍陸軍直接打擊部隊。美方對此預測說,這種新型的遠程火箭炮系統因爲其火箭彈采用了慣性導航+主動雷達制導系統因此射擊精度更高。其最大精確射程預計將會達到約350-420公裏。此外它還可以配置一種大面積殺傷戰鬥部,用于打擊大規模集結的敵方部隊。
  航展中展示的SY400其載車是一輛中國仿制俄羅斯的馬茲系列。這種載車也經常應用于陸軍裝備的DF11,15等彈道導彈。不難看出其底盤通用性能非常好。非常便于解放軍部隊批量制造和裝備。美國預測說,這種遠程火箭炮系統實際上不同于前者的WS1型它更加具有中短程彈道導彈的某些特性。實際上解放軍如果可以成功研制並且批量裝備其部隊,這等于實際上增加了解放軍彈道導彈部隊的作戰能力。
  此外根據中國方面簡單介紹,這種火箭炮最小編制單位爲營即也就是說,解放軍部隊將會把它作爲軍或者師旅一級的遠程打擊武器,而如果是這樣那麽這等于說中國解放軍陸軍部隊遠程打擊手段將會上升到更加低的部隊級別。這也是實際上大大增強了解放軍部隊整體的遠程作戰能力。
  不過對此國內一些人士認爲SY400應該是等于是在WS2基礎上加裝了火箭彈制導尋的系統的綜合而來。此外SY400彈道口徑應該也與WS2無二。因此這種所謂的“最新設計的Sy400”應該屬于WS2系列的制導演化型或者改進版。而WS2的彈道口徑恰好也是400mm。
  不過從現場展示的一枚SY400火箭彈演示體(無裝藥展示彈)來看,它的推進階段也是同樣采用了固體燃料系統。即使用了固體火箭發動機。其最大雖然中國軍方目前還沒有很明確介紹,不過從外觀來看它也與WS2的體積十分近似。因此國內一些人士的“制導型升級版WS2彈”這個說法也是不無道理的。
不過我們將會在今後幾天能夠有機會與中國廠方人員詳細談判,這樣也有可能會進一步揭開SY400身世的神秘面紗。
  但是現在無論SY400究竟源于何處,它今天就現實的矗立在我們面前。這也是一個毫無爭議的事實。而如果解放軍真的批量裝備了這種制導遠程火箭系統。那麽可以說他可以直接緩解由于DF11,15等中進程導彈裝備的規模化所造成的中國陸軍遠程打擊能力的總體弱勢。同時還可以進一步加強解放軍陸軍師/旅一級遠程打擊獨立化能力。將原來只能歸屬于集團軍的陸軍軍/集團軍屬的地對地遠程打擊能力,提高到新的位置。這將會整體提高中國陸軍遠程打擊能力的尺度,至少可以達到從現有軍/集團軍一級的400-650公裏提升到,師/旅一級的400公裏。(寒風 珠海報道)
http://mil.news.sina.com.cn/2008-11-03/0144527973.html

中國遠端火箭炮領風騷

  遠端火箭炮是火炮家族中十分年輕的一員,但由於它大大拓展了火炮的應用範圍,且作戰效能遠遠超過傳統的火炮,因而使得其後來居上而成為當之無愧的“炮中王者”。
  早期的火箭炮由於受推進燃料和命中精度的限制,射程往往不遠。近些年來,隨著新型火箭燃料和彈藥技術,尤其是子母彈和末制導彈藥技術的發展,火箭炮的射程從一二十千米猛增到四五十千米,甚至上百千米以上,而當今最先進身管火炮的射程一般也不過50千米左右。
  目前,世界各國裝備的遠端火箭炮主要是俄羅斯的“龍捲風”和美國的MLRS,還有巴西的“阿斯特羅斯Ⅱ”型。它們的口徑大多在200毫米~300毫米,射程為50千米~90千米,彈種以子母彈為主。其中,俄羅斯“龍捲風”的射程和威力均是最大的,綜合性能也最強,但美國的MLRS在火控、自動化和使用方便程度上佔有一定的優勢,還能發射150千米射程的“陸軍戰術導彈”,且是惟一具有實戰經驗的,因而被視為“世界上最好的火箭炮”。巴西的“阿斯特羅斯Ⅱ”型採用模組化結構,可以發射多種不同口徑火箭彈,戰場適應能力很強。
  遠端火箭炮的發展趨勢是進一步增大射程和威力,提高資訊化、智慧化水準,使其作戰能力接近和達到短程地地彈道導彈的水準,延伸陸軍的火力打擊範圍。與此同時,遠程火箭炮也在向輕型化、高機動化方向發展,使其能夠空運空投,快速部署到各種地形條件的戰場,伴隨輕型化部隊作戰。
  我國從上世紀八十年代就開始研製遠端火箭炮,先後研製成功了273毫米口徑的83式和WM-80式,300毫米口徑的A-100和WS-1/WS-1B型,400毫米的WS-2型等多種火箭炮,彌補了我陸軍遠程打擊能力的不足。這些遠端火箭炮在各方面都已達到或超過了世界先進水準,在射程上更是遙遙領先,WS-2火箭炮的射程為200千米,是俄羅斯“龍捲風”的兩倍多,堪稱世界之最。
  蹣跚起步於273毫米
  中國研製遠端火箭炮的歷程是從83式273毫米四管火箭炮開始的,該炮採用60-1式中型履帶牽引車為底盤,戰鬥全重15134千克,最大公路速度45千米/小時,越野速度30千米~35千米/小時,最大行程400千米。四聯裝發射架為箱式桁架結構,定向器長4715毫米。配用83式273毫米殺傷爆破火箭彈,全彈重484千克,彈長4520毫米,戰鬥部重134千克,初速39米/秒,最大飛行速度810.9米/秒,最大射程40千米,最小射程23千米。83式四管火箭炮於1983年設計定型,因存在著射程威力不足、彈種單一、結構複雜、外形笨重等弱點,沒有批量生產裝備部隊,但它為中國遠端火箭炮的進一步發展奠定了基礎。
  WM-80式273毫米火箭炮是在83式273毫米火箭炮基礎上發展的遠端火箭炮系統,採用越野卡車底盤和風冷柴油發動機,最大行駛速度70千米/小時,最大行程400千米。發射裝置由兩個四聯裝發射箱組成,火力密度比83式增強了一倍。發射箱即為儲存箱,重裝彈時只需更換發射箱即可,提高了作業速度和火箭彈的可靠性、儲存期限。定向器為導軌式,瞄準裝置與發射裝置總成相連。炮瞄系統有高低機、方向機及瞄準具組成。火箭運載發射車通常由3人操作,但在緊急情況下,一個人也能獨立完成發射任務。如果需要,操縱人員還可下車實施遙控操縱射擊。每輛發射車還配有一輛彈藥補給車,車上攜帶有兩個四聯裝發射儲備箱,再裝填時間為5分鐘~8分鐘。
  該火箭炮既可單發射擊,也可連發射擊,其發射的WM-80型火箭彈長4.582米,彈徑273毫米,重505千克,戰鬥部重150千克,火箭彈初速40米/秒,最大飛行速度1140米/秒,最小射程34千米,最大射程80千米。為保證飛行平穩性,火箭彈採用了旋轉穩定方式,並裝有4片尾翼。WM-80型火箭彈可配用的戰鬥部有兩種:一種為殺傷爆破戰鬥部,內裝有炸藥34千克,可產生16822枚破片,有效殺傷半徑69.8米;另一種為子母戰鬥部,內裝有子炸彈380個,子炸彈可擊穿80毫米至100毫米厚的裝甲板。
  A100:精度可比榴彈炮
  遠端火箭炮最大的缺點就是命中精度差,火箭彈飛行七八十千米後的偏差可能會達到1000米。而火箭炮本身的結構特徵又使其無法採用身管火炮常用提高精度的技術手段,只能用先進的彈藥來彌補精度的不足。國產A100型300毫米遠端火箭炮在這方面做得相當出色,對火箭彈採用簡易飛行控制技術系統,其命中精度之高甚至超過了身管火炮。
  A100型300毫米遠端火箭炮配有10個圓形定向管,改變了273毫米火箭炮複雜而又笨重的外觀形象,十發彈的齊射時間只需1分鐘。採用先進的一次拋散破甲、殺傷雙用途子母彈戰鬥部,開殼、拋殼、拋撒子彈一次完成。該彈長7.3米,直徑300毫米,起飛重量840千克,戰鬥部重235千克,子彈數不少於500枚,子彈的破甲厚度不小於50毫米,有效殺傷半徑不小於7米,子彈散佈半徑為100±40米。殺傷威力方面達到了世界先進水準。該彈最小射程40千米,最大射程100千米。
  A100火箭炮的火箭彈採用簡易飛行控制技術,突破了遠端火箭精度較差的瓶頸,分別對橫向偏差和射程偏差進行修正。該火箭彈在85千米上的散佈誤差比普通火箭炮提高了2倍以上,與美軍現役155毫米M198榴彈炮的命中精度不相上下。
  該火箭炮採用8×8TA80型越野車為底盤,最大行駛速度可達60千米/小時,最大行程650千米以上。該發射車配備有全球定位系統和陀螺自主定位,發射車可自由選擇發射位置。整個A100武器系統由1輛指揮車、4輛~6輛發射車和4輛~6輛運彈車組成一個基本作戰單元。與美國MLRS和俄羅斯“龍捲風”相比,A100火箭炮在射程、精度、威力等方面毫不遜色,特別在射程上還具有明顯優勢,其整體性能位元元於世界同類武器前列。
  WS系列獨步天下
  WS“衛士”系列是我國最新研製成功的遠端火箭炮,目前已經發展出WS-1、WS-1B和WS-2等三種型號,最大射程從80千米提高到200千米,為世界之冠,足以傲視群雄。
  WS系列火箭炮均採用6×6輪式越野車底盤,最大行駛速度85千米/小時,最大公路行程600千米。WS-1型的口徑為300毫米,配用4個定向管,內有螺旋導管,齊射時間35秒。火箭彈重520千克,戰鬥部重150千克,最大射程80千米,最大飛行速度為3.6馬赫,主要有殺傷爆破和子母兩種戰鬥部。殺傷爆破戰鬥部可產生26000枚有效破片,有效殺傷半徑大於70米。子母戰鬥部內裝475枚破甲/殺傷雙用途子彈,子彈有效殺傷半徑為7米,密集殺傷半徑3米,破甲厚度達70毫米,可選用近炸引信或觸發引信。除此之處,還可以使用雲爆戰鬥部和殺傷爆破燃燒戰鬥部。
  WS-1B型的口徑與WS-1型相同,定向管增至8根,火力增強一倍,可進行4枚或8枚齊射,所用的火箭彈重達708千克,戰鬥部也與WS-1相同。最大射程高達180千米,為世界之最,超過了美軍MLRS用的“陸軍戰術導彈”和一些國家的近程地地彈道導彈。WS-2是2004年才問世的最新型號,在珠海航展上露過面,口徑400毫米,最大射程200千米,均為世界第一。採用六聯裝貯運發射箱,彈長7150毫米,戰鬥部品質200千克,命中精度小於600米,最大飛行速度5.6馬赫,比WS-1和WS-1B型有了全面的提高。
  WS-2型火箭彈可根據不同的戰略戰術要求,換用高爆彈﹑燃燒彈﹑雲爆彈﹑子母彈或反裝甲彈等多種戰鬥部,單車一次齊射可覆蓋相當於4個足球場的面積。現有的WS-2型射擊精度為600米左右,據稱,未來的衛士系列火箭彈可能會採用全球衛星定位、電視、紅外線或鐳射制導等作末端彈道修正,以進行遠端精確打擊
http://news.cn.yahoo.com/050524/689/2c40l.html

俄稱中國未來4年火箭炮出口量將不及巴西以色列



  據俄羅斯軍工新聞網2011年7月11日報道,俄羅斯世界武器貿易分析中心7月8日披露的一項專題統計報告簡報指出,如果當前簽署的合同、宣布的采購意向和進行的招標都能按時如數完成的話,今後4年(2011-2014)世界新型多管火箭炮市場的總銷量將爲132套16.5億美元,在出口數量排行榜上,俄羅斯將高居榜首,中國位居第5。

  俄世界武器貿易分析中心的統計結果表明,此前4年(2007-2010)世界各國共出口交付或許可生産了至少353套多管火箭炮,總金額16億美元,其中新型系統至少爲153套,價值14.53億美元,占總數量的43.3%和總金額的90.8%。相比之下,今後4年新型多管火箭炮的銷量將僅爲此前4年的86.3%,有所下降,但交易金額卻增加了13.6%。此前4年國際市場對新型多管火箭炮的年均需求量爲38套,今後4年可能會降到33套,不過今後4年的訂單尚未完全敲定。

  俄智庫統計指出,結合此前4年的交貨數據和今後4年的采購情況,在2007-2014年八年之內,俄羅斯將高居世界新型多管火箭炮供應數量排行榜首位,總計86套,價值8.45億美元。其中此前4年已出口交付了60套,7.22億美元,今後4年的訂單爲26套,價值1.23億美元。

  美國在數量上排名第二,50套,但是總金額高達13億美元,其中此前4年已出口18套,價值3.3億美元。今後4年的訂單爲32套新系統,總額9.72億美元。顯然,如果從今後4年的交易金額上來看,美國將躍居首位。

  排名第三的巴西將向馬來西亞出口36套300毫米“阿斯特羅斯-2”多管火箭炮,價值4.6億美元。以色列雖然位居第4,但是26套價值7100萬美元的兩型多管火箭炮已在此前4年交付完畢,今後4年的出口訂單目前尚未得到。

  俄稱,中國排名第五,計劃在2013年向秘魯供應24套273毫米WM-120多管火箭炮,金額2.2億美元。位列中國之後的依次是土耳其(計劃向阿聯酋出口24套122毫米T-122多管火箭炮,金額9000萬美元)、韓國(向約旦出口新型70毫米多管火箭炮)、朝鮮(2008年向緬甸交付14套240毫米M-1985多管火箭炮,價值5000萬美元)、伊朗(2008年向蘇丹交付5套國産火箭炮系統)

更多新聞

美媒體稱中國將幫印尼造1000門122毫米火箭炮

泰國借助中國WS-1B技術研制出首款國産火箭炮

http://mil.news.sina.com.cn/2011-07-12/0943656488.html

國産90B型多管火箭炮系統

武器纵横:国产90B式122毫米多管火箭炮(组图)图文:国产外销型90B式122毫米多管火箭炮图文:90B式122毫米多管火箭炮营编制
90B式122毫米多管火箭炮營編制图文:我军装备的89式履带多管火箭炮齐射
89式履帶多管火箭炮齊射
中國于1986年發展的89式122毫米多管火箭,主要系仿造俄國BM-21多管火箭,其發射器系裝于83式履帶自行火炮的底盤上。但到了1990年,北方工業公司便作了重大改良,火箭彈換用增程固體推進藥,最大射程由原先20公裏增加到40公裏,發射器也換裝于SC一2030 6 X 6輪式車上,增加道路機動能力與靈活度,新系統稱爲90式多管火箭發射系統。
  90式多管火箭發射系統擁有40管發射器(共4列,每列10管,管徑爲122.4毫米),自動列放操作系統共分5部分,HJ-1控制電腦、射向計算機、縱傾與側傾感測器、射向射角感測器與電源供應器。通過營指揮所的射擊指令,90式多管火箭發射系統可借電動服務器及列放系統自動完成發射准備,或由乘員依指揮所傳來的指令鍵入操作,緊急時亦可完全以人工操作;發射器可選擇單發或連放,後者能以每秒2發的速度在20秒內連放完畢射擊控制可在駕駛座艙進行,或另連線在車掩體陣地遙控。
  90式多管火箭發射系統發射器前方貨櫃另置有40枚補充用火箭彈架,彈架具升降與裝填裝置,自動裝彈作業能幹駕駛座艙按鈕進行,全部過程約3分鍾,手動裝彈則須由乘員至車外操作,運輸狀態時90式MRS有一液壓操作的迷彩篷布架,可伸展覆蓋整個貨櫃,外觀上與一般貨車無異,易于僞裝;射擊時篷架縮至貨櫃前端,以利後部發射器旋轉瞄准,准備時間約1分半鍾。
  1990年中期,北方工業公司再改良90式與90A式,項目包括彈藥性能,射控系統增JJIlGPS接收器與導航儀,發射器左側增加人工瞄准器,操作自動化(數字連線)以及指揮所集火控制功能等,此外,還增配相同輪車底盤改裝之彈藥補給車,90B式MRS出現于2003年,是提升整體射控與火箭彈性能的新系統,並強化前進觀測車輛的防禦能力,主要以外銷市場爲考量。 90B換用北方奔馳公司出産的2629型6 X 6載重車底盤,顧名思義其設計由德國奔馳公司技術支援,算是中國輪車産制升級之作,其改良包括駕駛座艙內增配射控數據顯示屏,以及車尾穩定射擊用的千斤頂支架。
  90B式多管火箭發射系統共有12種火箭彈可供使用,射程分爲20公裏、30公裏及40公裏三類,彈頭類別則有高爆榴彈(HE)、高效高爆榴彈(High-efficiency,內含殺傷鋼珠),高效燃燒高爆榴彈、子母彈以及空投反裝甲地雷(內含6枚地雷);這些火箭彈亦可配用其他國家制造的現有俄系122毫米火箭發射器,故也可獨立外銷。
  1個90B式多管火箭營編制設備包括(內爲營編制數量):90B式MRS(3個連、每連6輛.計18輛)。RRV彈藥補給車(3個連、每連6輛,計18輛):底盤結構同于90B式6×6,貨櫃可裝運2組80枚火箭彈.中央設有1具360度回轉2.8毫米長吊杆.方便裝卸.同樣擁有可液壓伸縮的迷彩僞裝篷布架。
  BCPV營指揮所/火力指揮車(1輛):以及北方奔馳1929型4×4輪型載重車搭載貨廂式組成。與APGH使用之BCPV相同。
  連指揮所/火力指揮車(3輛):
  BRV前沿觀測/搜索車(3個連。每連1輛,計3輛):同APGH使用之BRV。
  702-D氣象測候雷達車(1輛)。
  704—1彈道定位雷達車(1輛)。
http://mil.news.sina.com.cn/p/2006-03-30/0722360676.html

約旦稱中國WM120火箭炮是戰略武器 將進行升級



国产WM-120型火箭炮发射瞬间

國産WM-120型火箭炮發射瞬間

  據俄羅斯軍工新聞網2011年8月31日報道,加拿大《漢和亞洲防務》雜志2011年6月刊援引一名近東地區權威消息人士的話披露稱,約旦陸軍期望對2008年從中國進口的一個營的273毫米WM-120多管火箭炮進行現代化升級,提高命中精度,增加射程。

  這名近東消息人士指出,WM-120型273毫米8管火箭炮由中國北方工業公司生産,使用4X4輪式底盤,公路最大速度70公裏/小時,重新裝彈時間8分鍾,最大射程80公裏。目前已向約旦和亞美尼亞出口。約旦是最先進口中國火箭炮的國家,並爲WM-120多管火箭炮采購了幾種彈藥,主要是爆破彈和爆破燃燒彈。現在約旦計劃進一步提高這種武器的命中精度和射程,准備分兩個階段進行升級。第一階段的改進目標是提高火箭彈的命中精度,預計將添加GPS制導系統或其他不太複雜的引導裝置;第二階段計劃增加射程,由80公裏增加到120公裏。

  這名消息人士透露,目前約旦正在和中國就現代化升級項目費用問題進行談判。約旦軍隊對中國WM-120火箭炮的評價非常高,稱其爲“戰略武器”。約旦首都安曼距離耶路撒冷的直線距離72公裏,在WM-120火箭炮的直接殺傷區內。通過現代化升級項目,使用GPS制導系統之後,WM-120的命中精度將會小于50米,而射程可達120公裏的火箭彈也已研制成功。據悉,2011年3月中國代表團訪問約旦時可能還討論了AR-3火箭炮的出口問題。

  俄媒稱,現在中國北方工業公司還在向海外市場推銷最大射程220公裏的AR-3型370毫米8管火箭炮,此前最大射程130公裏的AR-2型300毫米8管火箭炮已在2010年向摩洛哥供應,成爲中國向非洲地區銷售的首型火箭炮系統。AR-2和AR-3型火箭炮使用慣性制導和GPS制導系統,圓概率偏差小于50米。另外,中國還向阿爾及利亞出口了155毫米牽引式榴彈炮。

http://mil.news.sina.com.cn/2011-09-01/1114663852.html



中國107毫米火箭炮大顯身手(另參本館:伊斯蘭革命 中國與非洲 美伊與中東 )



新型107毫米多管火箭炮快速占领阵地

南京軍區2008年09月新型107毫米火箭炮實彈射擊

  利比亞政府軍和反對派部隊的拉鋸戰升級,雙方在東部和西部各地爆發激烈戰鬥。圖爲反對派武裝使用RPG火箭筒攔截進攻的政府軍。

  看到這張圖片,內行人明白,中國造的107毫米火箭炮又發威了。通常,人們將AK-47突擊步槍,RPG-7火箭筒和107火箭炮並列爲世界上最著名的三種常規武器。

  其實,107火箭炮是一種高度人性化的精品火炮,各種參數經過了反複優化。該炮體積和外形尺寸小,重量輕,機動性好,可以由吉普車牽引或騾馬拖曳,也可由人力分解搬運,很適于遊擊作戰。所用的火箭彈最大射程8公裏。爾後,又改進設計定型了63-1式107火箭炮。1975年再次改進,命名爲1963-2型殺爆榴彈。最大射程高達8.5公裏。

  利比亞反對派改裝的“戰車”,前爲中興公司制造的皮卡,後爲豐田公司制造的皮卡,在以往的戰亂照片中,豐田皮卡加裝武器是非常常見的武裝分子“戰車”。

  盡管美軍心理戰部門通過媒體大肆宣傳這三種武器是"低技術、低價格、低素質人員使用"的三低武器,但在戰場上和107火箭炮交過手的美軍一線官兵普遍對這種外形簡陋的東方火箭炮心懷敬畏。

  回應

利比亞的武器是中國造?看著像是蘇制。

107火箭炮絕對是地地道道的中國造~有些武器確實是極其邪惡啊~

http://club.mil.news.sina.com.cn/viewthread.php?tid=325052

遠程火箭炮方隊PHL03(出口型編號爲AR2)通過天安門廣場


2009年10月1日,首都各界慶祝中華人民共和國成立60周年大會在北京舉行。
  中國PHL03(出口型編號爲AR2)是一款12管300毫米多功能火箭炮系統(MLRS),由中國北方工業總公司研制。從外形上看,PHL03型火箭炮與俄羅斯9K58型“龍卷風”火箭炮系統極爲相似。PHL03火箭炮系統在2004至2005年左右進入解放軍服役,同時向國際軍品市場進軍。
  作戰組成:中國PHL03型300毫米多管火箭武器系統主要由火箭彈、發射管組、發射車、指揮車、運彈車組成。每套PHL03火箭炮系統配備4名操作人員,12枚火箭彈可以分別單射,也可一次齊射。
  基于同樣底盤的裝運車運載另外12枚火箭,需要填彈時,該車可采用液壓起重機,爲發射車提供機械化裝彈。PHL03火箭采用固體燃料發動機推進,據稱,其最大射程達150公裏,目前尚沒有關于其彈頭的詳細情況,但應該類似“龍卷風”火箭炮,采用帶有反裝甲/人員高爆碎片子彈藥的集束彈頭。
  PHL03型火箭彈:PHL03火箭采用固體燃料發動機推進,據稱,其最大射程達150公裏,目前尚沒有關于其彈頭的詳細情況,但應該類似“龍卷風”火箭炮,采用帶有反裝甲/人員高爆碎片子彈藥的集束彈頭。火箭彈長7.3米,直徑0.3米,起飛質量840千克,戰鬥部質量235千克。衆多新技術的采用使火箭彈在射程、命中精度、殺傷威力方面達到了世界先進水平。火箭彈采用先進的一次抛散的破甲、殺傷雙用途子母彈戰鬥部,開殼、抛殼、抛撒子彈一次完成。子彈不少于500個,子彈的動破甲厚度不小于50毫米,有效殺傷半徑不小于7米,子彈散布半徑爲100±40米。
  火箭發射車:發射車采用萬山WS2400型8×8越野底盤,12根發射管分上、中、下三排布局成田字形排列,使調整火箭炮射角的液壓杆等設備安置在其中,PHL03型300毫米火箭炮。自重21噸,載重22噸,可攜帶12發火箭彈。滿載時在公路上最大行駛速度應該可達60千米/小時,一次加油行程不小于650千米,最小轉彎半徑15米,最大爬坡度57%,最大涉水深度不低于1.1米。該發射車可在公路、土路或灘頭實施機動,在中雨、中雪或能見度大于50米的霧天進行發射,在局部照明條件下進行夜間發射。從行進狀態轉入戰鬥准備狀態僅需3分鍾。戰車占據發射位置、得到目標指示後,地形定位、火箭彈軌迹定位、發射仰角確認自動完成,齊射時間38秒,戰鬥班組緊急撤出發射陣地的時間爲1分鍾。
  作戰使用:該炮底盤用的是萬山WS2400型8X8越野車,國産PHL03式300毫米大口徑12管火箭炮,主要用于殺傷遠接近地域內的群目標,消滅開闊地帶和掩體內的有生力量,摧毀摩步連、坦克連和炮兵部隊的非裝甲、輕裝甲和裝甲設備,攻擊戰術導彈、防空系統和機坪上的直升機,也可摧毀指揮所、聯系樞紐和軍工設施。
  作戰效能: PHL03型300毫米多管火箭武器系統的一個基本作戰單元包括1輛指揮車、4至6輛發射車和4至6輛運彈車。采用無預置陣地和有預置陣地兩種作戰模式。在無預置陣地作戰模式下,各發射車接收到指揮車或上級提供的目標坐標和高空氣象數據後,自主定位定向、測量低空氣象數據、測量發動機藥溫、進行發射諸元計算、瞄准、發射;在有預置陣地作戰模式下,各發射車接收到指揮車或上級命令後,進入預定發射陣地,到達發射位置後按標志進行方向瞄准;指揮車計算射擊主要傳送給各發射車,發射車收到後進行瞄准,火箭參數裝訂及點火、發射。運彈車所攜彈藥可供發射車再齊射一次,因此每輛發射車可連續發射24發火箭彈,1個作戰單元可連續發射火箭彈96至144發,覆蓋大于2平方千米的範圍。
http://slide.news.sina.com.cn/c/slide_1_493_9771.html

網友研判:解放軍至少引進了八種300毫米火箭彈
獨頭蛋,反人員器材殺傷爆破子母蛋,反坦克子母蛋,遠程布雷蛋,紅外末敏彈子母彈,巡飛蛋,溫壓戰鬥部子母蛋,訓練蛋


中國A100火箭發射偵查無人機


印度增购18套龙卷风火箭炮 巴买中国A-100应对

印度增购18套龙卷风火箭炮巴买中国A-100应对
俄制9K58龙卷风远程多管火箭炮
有消息称巴已经订购一个营的A-100火箭炮
解放军部队已经批量列装A-100远程火箭炮
  據俄通社-塔斯社報道,俄羅斯國防産品出口公司負責特別事務的經理尼古拉?基米久克2008年10月3日宣布,俄將再向印度出售一批“龍卷風”遠程多管火箭炮系統。
  基米久克指出:“向印度增售的‘龍卷風’火箭炮系統的數量將達到18套。”
  此前有消息稱,俄羅斯已向印度提供了28-36門“龍卷風”火箭炮,發射裝置與彈藥的協議價值達4.55億美元。該合同已于2008年初履行完畢。
  “龍卷風”系統是目前世界上已正式列裝的炮兵武器中射程最遠、威力最大、精度最高、性能最先進的多管自行火箭炮之一。到目前爲止,俄國防産品出口公司只向印度、阿爾及利亞和科威特等少數國家出口過一些這種遠射程的武器系統。在獲得首批“龍卷風”系統之前。印度陸軍裝備的主要是射程爲20-30千米的老式俄制BM-21型多管火箭炮。
  與“冰雹”等老式火箭炮系統相比,“龍卷風”最突出的優點是真正解決了傳統火箭炮射彈散布面大而命中精度差的問題。它采用口徑達300毫米火箭彈,戰鬥部重280千克,最大射程達70千米(改進型可達90千米)。齊射時,1臺發射車能在38秒內發射完12枚火箭彈,覆蓋672000平方米的區域。雖然口徑增加不多,但精度上的巨大提高使得龍卷風系統的打擊威力大大增加,6輛發射車的齊射威力就相當于以往2個旅9K57颶風火箭炮的效果。
  “龍卷風”系統采用了多種無控和末制導火箭彈。共同特點是采用了初始段簡易慣性制導,還采用姿態控制、彈體旋轉穩定和自動修正技術,火箭彈的散布精度技術。通過彈上的自動修正系統、陀螺定向儀和燃氣控制系統三者配合使射擊精度大爲提高。 通過這些措施,可將誤差控制在射程的0.21%之內:其密集度指標與傳統火箭炮相比提高了3倍,接近普通身管火炮的精度。與西方同類裝備相比,“龍卷風”無論是在射程方面,還是在殺傷力與射擊精度方面,都具有很大的優勢。
  另外,需要強調的是,日前有消息稱,巴基斯坦也已向中國訂購了可裝備一個營的A-100型遠程多管火箭炮系統。這批武器將首先用于測試,之後,巴可能會增加A-100的購買量。分析人士指出,巴方此舉很可能正是爲了應對印度向俄羅斯購買的“龍卷風”系統。據悉,A-100的最大射程可達到120千米。(北鬥)
http://mil.news.sina.com.cn/p/2008-10-07/1003524186.html


俄售印度龍卷風火箭炮存在多種嚴重缺陷



  東方網2010年9月15日消息:據俄羅斯軍事工業綜合體網站9月14日報道,印度總財政監察員在其近日提交的一份報告中指出,印度軍方斥巨資從俄羅斯進口的“龍卷風”多管火箭炮系統存在著一系列問題,嚴重影響了其作戰效能的發揮。

  印度曾先後于2005年12月和2007年3月與俄羅斯簽署了兩份采購總計42套“龍卷風”系統的合同,總價值高達5.62億美元。按照合同約定,俄方還提供了配套的彈藥運輸車、指揮車、氣象保障車、維修車、備件和各種射程的火箭彈。印方訂購的“龍卷風”系統已在去年5月份全部交付完畢。

  印度陸軍在2007年7月使用首批提供的“龍卷風”系統裝備了三個團。不過,其中一個團在2008年10月和11月進行試射時卻發現,這些火箭炮火控系統中的陀螺自動定位系統存在著嚴重缺陷。

  在2005年簽署正式合同前,俄羅斯方面曾在印度的要求下于2002年夏季對“龍卷風-M”系統進行了測試。印方當時要求火控系統電子配件要能在40-50攝氏度的溫度下正常工作,但在測試過程中卻發現,其所能承受的最高溫度只有36攝氏度。爲此,印總參謀部堅持在要求的溫度下對俄制電子系統的工作能力進行補充測試。

  測試的結果並不理想:參與測試的13套陀螺穩定系統中有7套都出現了問題。需要指出的是,這種系統的單價高達10.68萬美元,而火箭炮射擊的精度在很大程度上取決于它們的性能。爲解決這一問題,俄方建議爲這些系統加裝冷卻系統,不過,所需的費用必須由印方支付。

  此外,“龍卷風”系統所裝備的所有加密通訊設備也非常不可靠。印度財政監察員的報告顯示,“由于內部配件出現故障”,共引發11次完全或部分失效事故。

  ……………

  與此同時,由于未采購必要的輔助裝備,例如具備高機動能力的彈藥運輸車、全球定位系統和重型裝備後撤車等,導致“龍卷風”系統在印度的使用面臨諸多困難。

http://mil.news.sina.com.cn/2010-09-15/0946610900.html


俄媒稱中國WS2D火箭炮可5分鍾摧毀俄遠東目標



  據俄羅斯《獨立軍事評論》周刊2012年12月30日報道,俄羅斯政治和軍事分析所副所長亞曆山大-赫拉姆奇辛撰文指出,中國軍事實力目前仍被嚴重低估,特別是解放軍的核導實力、陸軍坦克群、空軍先進戰機和多管火箭炮系統。

  從無稽之談到事實

  俄專家認爲,中國人民解放軍的軍事實力被嚴重低估,因爲中方一直在刻意壓低自己的整體軍事實力,無論是在數量,還是質量指標上。另外,俄和西方專家完全一致地確信,如果說中國在針對某個對象進行軍事鬥爭准備的話,那麽只會是中國臺灣,以及可能膽敢冒險阻撓中國恢複領土完整、實現祖國統一大業的美國。在極端條件下,也有可能會針對爭奪中國領土的個別東南亞國家。但是絕對不會針對俄羅斯。比如,中國自主研制了世界上獨一無二的05式系列水陸兩棲作戰車輛,包括步兵戰車、自行火炮和輕型坦克,聲稱全是爲了收複臺灣。實際上,這些車輛也非常適合橫渡黑龍江和烏蘇裏江。

  赫拉姆奇辛指出,衆所周知,小批量生産武器裝備從經濟的角度來講是非常不利的,畢竟産量越高成本才會越低。而且從軍事角度來說,新裝備數量太少則完全沒有太大的意義。正因如此,目前這種做法在俄羅斯和歐洲處于主導地位。他們以爲,中國也是這樣的。實際上,中國只是在相當長時間內試驗同級各類武器裝備,從中選擇最佳樣品,消除各種缺陷。在此方面,中國人遵循改革開放初期行之有效的“摸著石頭過河”的原則。在達到預期的最佳效果後,開始大量生産更爲成功的樣品。之後的生産規模,無論是歐洲,還是俄羅斯,做夢都想不到。但是不知爲什麽,無論是俄羅斯,還是西方,都不願意看到這個事實。

中國坦克實力超群

……………

中國先進戰機日益增多

……………

  中國火箭炮世界領先

  俄專家指出,傳統上中國陸軍最強的兵種是火箭兵炮兵。早在上世紀70、80年代,中國在火箭炮領域已在很大程度上擺脫了對蘇聯的依賴,研制了多種火箭炮,既有以蘇制系統爲基礎仿制的,也有完全自主研發的。而且也正是中國制造了世界上火力最威猛、射程最遠的WS-2火箭炮(6管,400毫米口徑)。其最初型號射程可達200公裏,最新型號WS-2D射程可達350-400公裏。無論是美國的MRLS、HIMARS,還是俄羅斯的“龍卷風”,在戰術技術性能上都遠遠無法與WS-2匹敵。

  俄專家指出,與航空裝備和戰術導彈相比,火箭炮的主要缺陷是射程不足,但是中國現在已經消除了這個缺陷。世界軍事媒體不久前才知道的WS-2D火箭炮,能從中國沿海打到臺灣島上任何地方,也能從滿洲裏縱深地區瞬間消滅俄羅斯在符拉迪沃斯托克、烏蘇裏斯克、哈巴羅夫斯克、布拉戈維申斯克、別洛戈爾斯克的所有部隊,而從滿洲裏邊界地區則能摧毀俄羅斯在赤塔地區的部隊、航空基地,以及阿穆爾河畔共青城的戰略企業。更可怕的是,WS-2D使用的小型炮彈具備高超音速飛行能力,飛抵最大射程處目標上空的時間不超過5分鍾。此時俄羅斯防空系統要麽已被摧毀,要麽根本沒來得及發現它們。何況,中國境內火箭炮的部署絕對不會被發現,因爲其發射裝置就像普通的卡車,甚至是發射管也有非常合適的僞裝。相比之下,美國“戰斧”巡航導彈雖然射程較遠,但是飛行速度是亞音速,飛抵最大射程處目標上空的時間不是5分鍾,而是2小時。而且其發射裝置,如巡洋艦和驅逐艦,無論如何都無法僞裝。至于北約的歐洲國家,沒有任何類似武器能在戰術技術性能上與中國WS-2火箭炮相提並論。

http://mil.news.sina.com.cn/2012-01-07/1553679586.html

台军渲染大陆新型卫士-2远程火箭炮可攻击全岛

  臺灣“漢光-24”計算機兵棋推演,2008年6月23日起一連舉行5天。與以往的“漢光兵推”相比,此次重點演練臺陸軍“孤軍奮戰苦守臺灣”的能力,因爲在“開戰”第一天,臺灣的海空軍就被“全殲”。
    設明年爆發兩岸沖突
  據臺灣“中央社”等媒體報道,臺軍“參謀總長”霍守業22日晚下達演習命令,並率領所有參演人員進駐衡山指揮所。今年“漢光兵推”與過去幾年不同的是,背景設爲明年就爆發兩岸沖突,而不是過去想定的2012年。模擬“大陸”突然發動大規模攻擊,臺方海空兵力在“接戰”後一天內就損失殆盡,而且推演“劍龍”級潛艇在演習開始不到30小時就被擊沈。這是從1984年開始“漢光兵推”後,第一次出現“劍龍”級潛艇被擊沈,與去年“漢光23”兵推中,4艘老舊潛艇“完勝大陸40艘先進潛艇”截然不同。對此,臺軍將領私下表示,“這才是如實反映現狀,我們的潛艇根本打不過人家。”
  與近幾年的“漢光兵推”強調戰力保存、海空截擊和三軍聯合作戰不同,今年的重點在“臺灣本島的防衛”,因此在連續5天的兵棋推演中,第一天就會把海、空軍“打光”,接下來4天推演各種陸戰模式,如反登陸、反空降及快速馳援臺北的能力。
    毀交通撤市民陸軍苦忙
  由于在“開戰”第一天,臺灣海空軍在“解放軍”的“飽和攻擊”下被全殲,接下來4天的重頭戲,就是推演在沒有海空軍的支援下,駐守南部的陸軍8軍團及10軍團的反登陸、反空降等戰力,最重要的還是演練10軍團迅速北上馳援臺北的能力。在演習情景中,臺軍爲了阻絕“解放軍”登陸後進攻臺北,不惜炸毀雪山隧道、高鐵及高速公路橋梁,作爲遲滯“敵”陸軍部隊進攻的最後手段。
  另外,由于臺北“遭受猛烈攻擊”,臺北縣市約700萬人口急需疏散,包括警方及衛戍臺北的憲兵部隊、後備部隊,也首次接受如此龐大疏散人口任務的考驗。這項演習科目是由美軍軍事觀察團首次提出,更是臺灣舉行“漢光演習”以來第一次出現的難題。
    說大陸新型火箭炮威脅全島
  與以往臺灣軍方渲染大陸“潛艇封鎖威脅”、“導彈威脅”不同,由于此次“漢光”兵推強調雙方陸軍的對抗,臺軍方又適時推出了大陸的“火箭炮威脅”說。臺灣國防部軍事新聞網21日報道,解放軍日前在福建沿海某演習場進行了“衛士-2”新型遠程火箭炮作戰演練,衛士-2是目前解放軍口徑最大、射程最遠的火箭炮,最大射程可達480公裏,而臺灣海峽平均寬230公裏。如將這種超遠程的火箭炮部署在福建沿海,臺灣全島由南至北均在其射程之內。
  臺軍方稱“衛士-2”火箭炮可配備高爆彈、燃燒彈、鑽地彈、子母彈等,末段采用全球衛星定位、電視、紅外線或激光作彈道修正等技術,能産生巨大威懾。“衛士-2”多管火箭炮射程遠、反應速度快、精度高、成本低廉,可以用來攻擊敵方軍事基地、集群裝甲部隊、導彈發射陣地、機場、港口、工業基地等。另外,據說“衛士-2”還有一種火箭彈,彈內可攜帶3個小型無人機。抵達目標上空後投放攜帶彈藥的無人機,然後搜索地面雷達信號,執行自殺攻擊,可在最大射程上進行反雷達作戰和電子幹擾作戰。
http://mil.news.sina.com.cn/p/2008-06-28/0837507505.html

美稱臺灣購愛國者3導彈無力對抗大陸遠程火箭炮 2010-01-14 國際在線



  近日,美國明確表示售臺“愛國者”-3型導彈,加強臺灣反導能力,此舉引發了中國政府的強烈抗議。但美國智庫詹姆斯敦基金會指出,大陸解放軍已經“成竹在胸”,早就改變了對付臺防空系統的“套路”,開始用遠程火箭炮代替導彈壓制臺軍防空網。

  火箭炮壓制臺防空網

  當地時間1月6日深夜,美國國防部宣布,允許洛克希德-馬丁公司出售新型的“愛國者”-3型導彈給臺灣,但是數量不明。報道引用軍事分析家說法稱,愛國者是同級武器中最精良的導彈之一,可以擊落中國大陸的短程與中程導彈。雖然美國方面一再吹噓此次售臺的“愛國者”-3型導彈性能先進,但大陸解放軍方面早已有了見招拆招的法寶。

  美國著名智庫詹姆斯敦基金會于1月7日刊文指出,大陸解放軍早就有了應對之法,那就是用先進的遠程精確制導火箭炮代替老式的對地戰術導彈,壓制臺灣的防空系統。其文章猜測,解放軍原來在臺海附近部署有大批的“東風”-11型(DF-11)和“東風”-15型(DF-15)導彈,不過現在已經開始用新式的遠程火箭炮替換老型號導彈。因爲新式的遠程火箭炮生存能力更強,部署也更加靈活,在射程方面,可完全壓制臺灣現有防空系統。其中的“衛士”-2型火箭炮裝有200公斤的彈頭,飛行速度達到5.6馬赫,最大射程高達200公裏,其改進型“衛士”-2D火箭炮的射程更是增加到380公裏。另外一種“衛士”-3型火箭炮還采用了GPS衛星制導,打擊精度能輕松地達到20米,而且更加便宜。與導彈相比,這些先進火箭炮對臺灣防空網的壓制能力更強。

  “愛國者”-3無力應對

  詹姆斯敦基金會認爲,在過去10年中,解放軍戰術導彈、巡航導彈和衛星制導火箭炮戰力有了顯著提升,臺灣的防務重點就是應對這些精確制導武器。此次,臺灣引進“愛國者”-3型防空導彈主要是針對解放軍的中、近程戰術導彈。軍事分析人士指出,對于解放軍裝備的“衛士”-2型、“衛士”-3型火箭炮,“愛國者”-3絕沒有“還手之力”。

  首先,解放軍遠程火箭炮的搭載平臺爲高機動輪式車輛,部署十分靈活,反應時間快,可在短時間內進入陣地,並齊射大量彈藥。而“愛國者”-3型導彈雖然性能先進,但其雷達和發射系統龐大,主要由拖車運載,機動性能受限,該系統本身就很容易遭到對手打擊。其次,“衛士”-2型、“衛士”-3型火箭炮已經廣泛應用了GPS、“北鬥”等衛星導航系統並可裝備“子母彈”,完全可以實現“大面積精確打擊”,令對手防不勝防。最後,“愛國者”-3主要用來攔截先進的戰機和導彈,面對“鋪天蓋地”的遠程火箭彈,即使“有力攔截”,但絕對無法面面俱到。多門火箭炮一次齊射就可發射上百枚彈藥,而臺軍所有“愛國者”導彈僅有幾百枚而已。

  美臺軍售“得不償失”

  中國外交部副部長何亞非在1月9日表示,美國向臺灣出售武器損害中國國家安全和臺海和平穩定,中方對此堅決反對。

  有分析人士指出,臺灣想通過購買“愛國者”-3型導彈來獲得“安全保障”的想法並不正確,購買美制先進武器只會不斷挑動大陸,不利于兩岸關系的發展。只有增進兩岸互信和溝通,才能有效地維護和促進臺海穩定。對于美國來說,售臺武器雖然能“制衡中國”,並帶來短暫的商業利益,但必將影響中美關系的大局。

  專家:中國會“見招拆招”

  對于美國售臺武器,除了在軍事和政府層面應對外,中國還有“其他選項”。中國國防大學戰略所所長、軍事戰略專家楊毅接受《世界新聞報》記采訪時建議,中方也可以在經濟層面和軍事交流層面作出反應。

  楊毅認爲,美國經常利用無中生有的事情,對中國公司進行制裁。但美國的大公司一方面要到中國來賺錢,一方面又對臺灣賣武器,那中方也可以對這些公司進行制裁。此外,楊毅還強調,美國對臺軍售問題並不是一成不變的,中方必須告訴美國這種做法是不行的,對中美兩軍交往,以及對中美兩國在地區和全球合作上會造成負面影響。楊毅表示,中國應對美國對臺軍售會給予綜合考慮,“具體措施上,政府會一步一步、根據美國的表現來出臺”。

http://mil.news.sina.com.cn/2010-01-14/1220580765.html



(另參本館:台灣飛彈防禦解決方案 中國導彈防禦 《美國飛彈防禦的過去與現在》



美韓軍演首日 解放軍炮轟黃海2010-07-28 中時 亓樂義 (另參本館: 天安艦事件



 大陸中央電視台昨在《新聞卅分》節目,播放南京軍區某炮兵部隊舉行大規模遠程火炮打擊演習的實況。報導稱,參演的火炮為國造,是解放軍陸軍中遠程火炮的主力,經由演習對其進行全面檢驗。據信,這是二○○六年裝配南京軍區的PHL03式遠程火箭炮,射程一五○公里。(楨:有央視公布演習畫面為証是PHL03,聯合報記者李志德竟然圖文不一成「衛士二型」!另參本館:天安艦事件 )

   火箭炮雖不及飛彈,但其成本低,具有射速大、火力猛以及突然性和不受電子干擾等特點,密集發射,彈如雨林。我火炮專家說,面對一五○公里火炮射程,美軍艦隊需保持二百公里安全距離,依次類推,解放軍還有射程更遠的火炮,一旦使用,其火力覆蓋範圍抵近第一島鏈。解放軍這次演習,等於向美宣示「航母編隊最好不要進入第一島鏈。」

 據報導,解放軍發動這次大規模火炮實彈演習,同時使用無人機、雷達、戰場電視和光學儀器等多重偵察手段,為整個演習進行綜合評估。專家指出,尤其無人機的使用,既能縱深偵察,又能進行校正射擊和戰場監控,對台灣的威脅更為明顯,我方尤應警覺。

  留言

  哇, 威脅很大. 射程150公里. 台海最窄處, 不過是130公里 .

  阿共 還有450公里的火箭砲

  只可惜火箭炮不會轉彎,軍艦要固定不動才打得到,短程反登陸還管用些.

  買以色列的反火箭(ㄟ)火炮設備就好了,比TMD便宜好用.(楨:都不划算!)

  對台灣的威脅更為明顯,我方尤應警覺。要拿台灣來出氣嗎?

  這是什麼話,作者明顯思想偏差,台灣和大陸同文同種,都是中國的一部份,為什麼美國第七艦隊開到家門口都不以為意,反倒大陸對黃海射幾個沖天炮就視為威脅?

  火箭系統不僅岸置,放船上一樣可用.老共現在在搞的是,把所有裝備儘量能塞進一個貨櫃的size裡.真開打時,拿民間貨船一樣開打.不用花大錢造那麼多軍用船艦

  (楨:火箭炮已能制導!另參本館:中俄精確制導武器  軍艦上的陸軍火炮 俄中三種彈炮合一近防系統



以色列首次部署“鐵穹”反火箭彈系統(另參本館: 俄中三種彈炮合一近防系統   以入侵巴



  中評社北京2011-3月28日電/以色列當地時間27日在南部城市貝爾謝巴附近部署一套“鐵穹”防禦系統,這是以軍首次實地部署這一反火箭彈系統。新華社報道,當天在部署現場看到,一座導彈發射裝置已經安置於貝爾謝巴市郊一處沙漠地帶。裝置大小約為一輛中型卡車,帶有一座數米高導彈發射台。據以色列軍方官員介紹,雷達和操控裝置將分別安置在附近地區。

  “鐵穹”系統由以色列國有軍工企業拉斐爾國防系統公司研發,主要用於攔截“喀秋莎”和“卡桑”等射程在5至70公里的火箭彈。整個系統由發射、雷達、操控和監測等裝置組成,可自動探測來襲火箭彈併發射導彈在空中進行攔截。

  “這是一套獨一無二的系統,世界上沒有其他系統能以導彈擊落火箭彈”,以色列空軍防空部門負責人多龍.加維什在部署現場表示。

  火箭彈襲擊為以色列主要安全威脅之一,尤其是在與巴勒斯坦加沙地帶相鄰的南部和與黎巴嫩接壤的北部地區。近兩個星期以來,以方與加沙武裝人員軍事衝突升級,加沙人員向以南部發射數十枚火箭彈,以軍則對加沙實施多次轟炸。

  “鐵穹”系統自研發之日起即被以色列國防部門寄予厚望,但以色列內部對這一系統的成本和有效性存在爭論。以總理內塔尼亞胡27日在內閣每週例會上說,民眾不能對“鐵穹”系統抱有“幻想”,認為它可以提供“完全而徹底”的防護。

http://www.chinareviewnews.com/doc/1016/4/1/7/101641716.html?coluid=7&kindid=0&docid=101641716



以色列測試世界首款反火箭彈系統 被指性價比太低



点击进入下一页

以色列研發的世界第一款專門用于攔截火箭彈的“鐵穹”防禦系統,2010年7月19日接受了最後一輪實彈測試,這標志著該系統將很快進入戰鬥值班。據以色列《國土報》7月20日報道,“鐵穹”主要用于攔截黎巴嫩真主黨使用的“法迪爾”系列遠程火箭彈,以及加沙哈馬斯武裝使用的“卡桑”、“冰雹”系列火箭彈。

  “死亡之吻”攔截火箭彈

“不管‘喀秋莎’(指火箭彈)來自何方,總會有一束燦爛的火炬親吻上去,然後綻放出死亡之花。”以色列國家電視臺19日晚在播放“鐵穹”系統實彈測試時,用如此“藝術”的解說詞描繪了該系統的運作經過。以色列國防部稱,在測試中,“鐵穹”與以色列空軍和地面防空體系協同,“以完全實戰模式成功擊落大批危險目標”。

“鐵穹”系統由以色列拉斐爾公司研制,每套系統配有6個發射臺,每個發射臺配備20枚小型雷達制導導彈,能攔截射程5~70公裏的火箭彈以及迫擊炮彈。攔截系統能計算來襲目標的彈道,首先選擇摧毀威脅較大的目標,放過預計落入人口稀少地帶的火箭彈或炮彈。以色列打算在11月前首先部署兩個“鐵穹”作戰單位,它們由車輛牽引,可以部署在邊界任何地方,“鐵穹”將首先部署在加沙附近地區。

另據《國土報》介紹,“鐵穹”研制費用大約2億美元,由于預算緊張,可能需要數年才能部署足夠的“鐵穹”系統。《耶路撒冷郵報》21日援引“鐵穹”項目負責人雅西?德魯克爾的話說,每枚攔截導彈成本高達10萬美元。特拉維夫大學的軍事專家盧溫?佩塔茲說:“一枚攔截導彈就要10萬美元,而一枚‘卡桑’火箭彈才幾十美元,‘法迪爾’遠程火箭也不過500美元,僅真主黨武裝自己就至少有15萬枚火箭彈,這樣下去,我們會破産的。”不過,以色列防長巴拉克說,如果火箭彈襲擊使以色列遭受重大傷亡,再加上以軍實施報複行動,每天的費用可能高達15億美元。從這個角度看,“鐵穹”系統就非常有意義了。此外,5月20日,美國衆議院以壓倒性的410票,批准向以色列提供2.05億美元,幫助其研發和部署“鐵穹”防禦系統。

  三層防禦網保以色列安全

以色列媒體稱,敘利亞、埃及、伊朗等國的中遠程彈道導彈發展令人矚目,從1998年起,這些國家相繼進行了6種新型導彈試驗,伊朗甚至還在研制洲際導彈。更讓以色列不安的是,得到伊朗支持的哈馬斯武裝曾向以色列南部地區發射數千枚的火箭彈,而在2006年黎以沖突期間,得到伊朗支持的黎巴嫩真主黨也向以色列北部地區發射近4000枚火箭彈。伊朗等國的導彈,以及哈馬斯和真主黨武裝的火箭彈,被認爲是以色列向伊朗核設施發起攻擊的後顧之憂。

作爲應對措施,以色列在2006年底推出多重反導體系的建設計劃,決定采用三層防禦網來防止以色列遭受彈道導彈、火箭以及其他近程導彈的襲擊。

根據設想,以空軍在帕爾馬奇等基地部署的3個箭-2攔截導彈連是最外層防禦網的骨幹,它以反戰術彈道導彈爲主,兼顧反飛機、反巡航導彈等;至于中層防禦網,以空軍已在海法、比爾謝巴等6座城市部署了國産箭-1導彈,其作戰距離30公裏,作戰高度15公裏,一旦敘利亞或者黎巴嫩真主黨從貝卡谷地發射近程導彈,箭-1導彈就能起到“攔截大壩”的功效;最內層防禦網的方案當屬“大衛投石索”和“鐵穹”兩套系統。前者的攔截高度比“鐵穹”略高,由美制“愛國者”PAC-2機動導彈發射架發射,每個發射架可發射16枚導彈,主要在高空攔截來襲導彈;彈道較低的火箭彈和迫擊炮彈則由“鐵穹”對付。

上述三層防禦網一旦完成,將大大增強以色列的安全性。有了堅實的“盾牌”提供掩護,從來就不缺乏進攻“利劍”的以色列,會讓中東地區的安全局勢充滿更多變數。

http://news.ifeng.com/mil/4/detail_2010_07/24/1826160_0.shtml

(楨:鐵穹攔截率果真有九成?怕似當年愛國者的宣傳吧! )



以「鐵穹」防禦系統 漏接百餘彈 2012-11-16 自由時報



以色列國土報十五日報導,在過去二十四小時,巴勒斯坦地區朝以色列發射了逾一百三十枚火箭彈,至少有一百枚落在以色列境內,然而以國最新穎的鐵穹(Iron Dome)飛彈防禦系統卻僅攔截了當中的二十七枚,顯示該系統效能低落。

鑑於戰爭經驗,以色列認定飛彈防禦是國防首要之務,在二十年前的波灣戰爭,伊拉克對以色列發射三十九枚飛毛腿飛彈,以方以愛國者飛彈反制,但命中率掛零。



反制火箭利器 "鐵穹"攔截率7成 2012/11/19 華視新聞



  以色列軍方指出,在14號到18號這幾天中,哈瑪斯總共發射了544枚火箭,除去提前墜落在加薩境內的99枚,鐵穹成功擊落302枚,攔截率逼近70%。

  鐵穹系統由美國贊助,以色列開發,每套造價合新台幣約14億五千萬,每顆攔截導彈則要價約260萬,專門攔截射程在五到70公里之間的短程火箭。



鐵穹攔截九成火箭 以防護罩 2012-11-20 中國時報



 國防部長巴瑞克形容鐵穹系統是「以國近年來技術上最令人刮目相看的成就」,性能「幾近完美」。以國官方更認為此系統將「改變賽局」。

 二○○六年夏季以色列與黎巴嫩南部「真主黨」組織持續一個月的戰爭期間,「真主黨」發射數千枚「卡秋沙」火箭,使得以國北部陷入癱瘓。以國當局於是編列約二億美元經費,研發鐵穹防禦系統,後來更獲美國提供大筆資金贊助。每套系統造價約五千萬美元;每枚攔截飛彈耗資約六萬二千美元。



中國海軍300mm艦載遠程火箭炮 2009-02-16 中國網

海上钢雨:中国海军300mm舰载远程火箭炮(图)
122毫米艦載火箭炮
海上钢雨:中国海军300mm舰载远程火箭炮(图)
300mm艦載遠程火箭炮
海上钢雨:中国海军300mm舰载远程火箭炮(图)
40管的樣機
  說起艦載火箭炮的發展就必須將其和火箭炮的發展曆程結合起來說,最早投入使用的艦載火箭炮是美國海軍在二戰沖繩島戰役中在LSM火力支援船上采用軌道發射器的火箭炮,其只是一個固定的軌道,不能旋轉,也不能調節俯仰。發射的時候必須將船開到一個合適的距離上,幷將船頭指向目標。雖然其在沖繩島戰役中發揮了不小的作用,但是也暴露出射程近、精度低等諸多問題。
  20世紀50年代,火炮及火箭炮武器取得了大的發展,相繼出現了一些性能比較優異的火箭炮,但是這一時期美蘇等主要軍事集團對抗的重點在歐洲,對于兩棲登陸作戰的要求幷不迫切,而且這些國家進行火力支援的手段相對較多,所以這一時期世界主要軍事強國幷沒有發展艦載火箭炮。
  BM-21式122毫米火箭炮的出現是火箭炮發展史上的裏程碑,其射程、殺傷威力和精度都較以前的火箭炮有了很大的提高,幷促進了世界各國火箭炮技術的發展。在上世紀70年代後,世界各國相繼基于本國火箭炮的基礎上發展了多個型號的艦載火箭炮。比如蘇聯在BM-21 基礎上改進的艦載火箭炮,幷將其裝備在"伊萬.羅戈夫"級兩棲船塢運輸艦和“蟾蜍”級坦克登陸艦上。
  艦載火箭炮在技術上不能等同于普通火箭炮。普通火箭炮在發射的時候,用助鋤或其他手段固定,發射管可以近似地認爲處在一個剛性平臺上,影響火箭彈精度的除了火箭彈本身的因素外,只有發射裝置震動帶來的誤差。而在軍艦上發射時,由于發射平臺本身在海浪的作用下會産生搖擺和位移,幷且火箭炮發射的後坐力會增大這種趨勢,所以影響精度的因素除了包括陸基火箭炮的兩個因素外,還有軍艦本身搖擺和位移帶來的誤差和艦載火箭炮相互作用帶來的影響。爲了盡量減小後兩者對火箭炮發射帶來的影響,艦載火箭炮通常將其發射管裝在一個帶雙向穩定系統的平臺上。盡管如此,艦載火箭炮火箭彈密集度還是低于陸用型(通常情況下,艦載火箭炮火箭彈的密集度方向下降到其陸用型的70%左右,距離密集度爲其陸用型的85%左右)。爲了能達到較好的毀傷效果,一般艦載火箭炮傾向使用雲爆彈或者其他子母殺傷彈藥,甚至視情況配備鑽地彈藥和非常規彈藥。
  122毫米40管火箭炮是我國目前最成熟的一種火箭炮系統,我國于上世紀70年代在參照BM-21火箭炮樣車的基礎上研制出了81式122毫米火箭炮。幷出于外貿的需要于80年代末在81式122毫米火箭炮的基礎上研制了40管艦載122毫米火箭炮。
  122毫米40管艦載火箭炮在設計時充分考慮了艦船的特點和使用要求,保證250~500噸級的小型艦艇在4級海況下能正常使用。該炮的定向器部分采用了81式122毫米火箭炮的定向器,在與搖架結合時,使起落部分的重心盡量靠近耳軸。減小了不平衡力矩,由此取消了平衡機,簡化了結構,幷具有自動操炮,自動裝定和防搖功能。配用彈種有殺傷爆破彈和鋼珠彈。爲了提高其密集度和殺傷效果,通常在實戰中使用加裝了阻力環的的彈藥以大射角發射,這個時候射程由原來的20千米降到12千米。我們在研制了81式122毫米火箭炮和艦載122毫米火箭炮後,幷沒有停止研制新型火箭彈的步伐。經過幾年的研制,我們在81 Ⅱ型火箭彈的基礎上換裝新型高能推進劑後研制了新型火箭彈,使其在彈體長度沒有變化的前提下將射程提高到40千米,幷且戰鬥部的重量增加到22千克。
  對于火箭炮來說,持續射擊能力十分重要。所以能否爲發射完的火箭炮方便快速地裝填火箭彈成爲衡量火箭炮性能優劣的一個重要標准。81式122毫米火箭炮采用人工裝填,兩次發射的間隔時間爲20分鍾。爲了提高裝彈的快速性,89式122毫米火箭炮采用了整體裝填,利用1個與40管發射器尺寸相同的托彈架,將火箭彈全部裝到托彈架上,然後將托彈架與發射管對接,將托彈架上的40發火箭彈一次性推入發射管內。
  雖然40管艦載火箭炮的裝艦試驗取得了不錯的效果,但是也暴露出了不少的問題。首先,火箭炮發射管不能密封,海上潮濕的環境和鹽霧的影響大大降低了火箭炮的可維護性和火箭彈的壽命。其次,假如使用類似89式122毫米火箭炮的再裝填機構,必須將裝填機構和發射裝置對在一起才能工作。如果要強調火力持續性的話就必須爲每一個發射裝置配備一個再裝填機構,這樣勢必導致發射裝置數量的減少。
  進入21世紀,爲了填補海軍兩棲火力支援能力的空白,我國海軍將516 號護衛艦改裝爲一艘火力支援艦,艦上裝備了2座79A型雙100毫米艦炮和5座50管艦載火箭炮。經過與我國以往裝備的火箭炮進行對比,發現該型火箭炮口徑應該是122毫米,且長度和81式122毫米火箭炮相同。
  結合相關的資料和前面的推測,筆者做出大膽的假設,來理清從40 管艦載火箭炮研制成功到現在516號火力支援艦出現這段時間裏我國艦載火箭炮發展的脈絡。
 上世紀90年代進行的40管122毫米艦載火箭炮密集度驗證試驗表明,40管火箭炮上無論采用何種發射順序都無法使火箭彈密集度指標達到一個理想的水平。通過火箭炮發射動力學研究發現,40管發射裝置的動力學特性幷不好,因此必須采用新的發射管布置方式。爲了保證其火力密度,最後選擇了采用2個5X5的發射箱共50發的方案。爲了滿足方便的再裝填及解決潮濕環境和鹽霧對武器系統和彈藥的影響,在5X5發射管的基礎上大膽采用了玻璃鋼模塊化設計。在發射後,用1個簡單的吊杆就可以將新的模塊裝到發射裝置上。
  在某次航展上,航天科工集團展出了“沙塵暴”新型122毫米火箭炮,該火箭炮采用了和516號火力支援艦上的火箭炮相同的發射模塊,也許就像對81式火箭炮的發射裝置改進後就成了40管艦載火箭炮一樣,“沙塵暴2”火箭炮是它的艦載火箭炮兄弟改進而來。其縱向密集度1/150、橫向密集度 1/100,射程提高到40千米,配備了鋼珠殺爆彈、雲爆彈、雙用途子母彈、殺爆燃彈、燃燒彈、布雷彈等多種戰鬥部。這裏的雲爆彈戰鬥部很有意思,目前我們在陸軍火箭炮中幷沒有裝備此型戰鬥部,只有在討論海軍兩棲火力支援的文章裏經常出現這個詞。這也是筆者大膽推測“沙塵暴”火箭炮和516號火力支援艦上的火箭炮爲相同型號的重要依據。
雖然122毫米火箭炮發射的無控火箭彈的方向密集度最高達到1/100,距離密集度達到了 1/150,但是與身管火炮相比,密集度還是有很大的差距。國外通常的做法是采用高低壓發射、同時離軌、尾翼延張、被動控制等技術,使其密集度達到了 1/120、1/200的水平。但是這樣的精度仍不能滿足對敵灘頭重防護目標的打擊需要。爲了繼續提高精度,美國在M270火箭炮上使用了GPS慣導技術。與美國M270火箭彈相比,122毫米火箭彈的空間太小,加裝慣導元件和執行機構勢必影響其戰鬥部大小,所以我們幷沒有在122毫米火箭彈上使用什麽控制技術,繼續將這個“無控火箭彈”做到精益求精。
海上钢雨:中国海军300mm舰载远程火箭炮(图)
516的近景
海上钢雨:中国海军300mm舰载远程火箭炮(图)
300mm的實驗圖
  火箭彈通常使用子母彈來對付面目標,而使用制導子母彈藥能達到對點目標精確殺傷的目的。目前主要使用的精確制導彈藥有末敏彈和末制導彈藥,對于122毫米火箭彈來說裝備末制導戰鬥部幷不合適,只有末敏彈最適合使用。影響末敏彈威力的重要因素是其戰鬥部藥罩的直徑,122火箭炮彈的直徑限制了末敏彈的殺傷力的體現。因此我國幷沒有將末敏彈配備在122毫米火箭彈上。
  516號火力支援艦在使用中也暴露出了不少問題,問題的根本還是在于122毫米火箭炮的射程只有40千米,爲了保證射擊效果,不得不將戰艦靠近敵海岸來進行火力支援。而122火箭炮的射擊效能和威力也都不理想。曾有俄羅斯的技術文章中提到,其300毫米火箭炮的單炮射擊效能大大超過122火箭炮連的射擊效能。而516號火力支援艦上5座122毫米火箭炮的射擊效能也僅相當于1個122毫米火箭炮連,所以516號火力支援艦的效能幷不很高。因此,我國海軍幷沒有被516號壯觀的火箭炮發射情景所迷惑,在516號火力支援艦完成改裝後不久就停止了將老舊護衛艦改爲火力支援艦的計劃。
  從“遠火”、A-100型和俄羅斯“龍卷風”遠程火箭炮出現的時間還有三者極其相似的外形判斷,我國的“遠火”和A-100型火箭炮極有可能是在俄羅斯"龍卷風"火箭炮基礎上改進而來的。“龍卷”風火箭炮與其他火箭炮最大的不同就是它是第一種使用簡易制導系統的火箭炮。
  “龍卷風”火箭彈主要在主動段按距離和方位對其彈道進行修正,采用主動段彈道修正後,其彈著點密集度提高1倍,射擊精度提高2倍。因爲這種火箭彈只修正主動段速度矢量,而不進行其他控制,故稱爲簡易制導火箭彈。
  通過簡易制導系統,“龍卷風”火箭炮密集度指標達到了1/300(射程70千米)。2006年珠海航展展出的A-100火箭炮的最新型號在保持密集度 1/300的前提下將射程提高到了120千米。在火箭彈上使用簡易制導技術可以克服艦船搖擺引起的初始擾動,這樣就使艦載火箭彈發射時有較好的精度。
  上世紀90年代,爲了彌補我國在40~60千米火力打擊方面的空白,從俄羅斯引進了“龍卷風”火箭炮。說到這裏有人會問我國不是有“衛土”系列和WM80嗎?爲什麽還要引進“龍卷風”呢?
  爲加強對岸火氣支援能力,我國海軍將“江湖”I級516號導彈護衛艦改裝成火力支援艦。圖爲改裝完成後重新服役的516號艦,艦上換裝了5座50管122毫米艦載火箭炮。主炮換成了新型雙100毫米隱身艦炮。
  從國內對83-273式火箭彈和WM-80火箭彈的介紹可以看出,後者只是前者的一個改進,兩者在結構上是繼承關系。我們爲了保證研究項目順利地完成,往往借鑒以前的成熟經驗,雖然這樣項目是順利完成了,但是卻失去了創造性。83-273式火箭彈的結構是非常成熟的設計,所以就一直沿用了下來。在上世紀 80年代開始研制“衛士”火箭炮的時候繼續沿用83-273火箭炮成功的彈體結構和布局。這種彈體結構和布局的優點就是結構簡單可靠,但是它也限制了火箭彈精度的提高,要想繼續提高它的精度,就得增加較簡易制導系統更加複雜的控制系統。
  另外,由于尾翼不能折疊,導致發射管的體積龐大。相同的8X8底盤,可以裝12個“龍卷風”火箭炮的發射管,而只能裝6個WS-2火箭炮的發射管。所以我們在基于成本和火力密度的考慮,最後選擇了 “龍卷風”火箭炮作爲我們遠程火箭炮的藍本。經過10余年的努力,我們完成了300毫米“遠火”火箭炮的研制幷開始了改進工作,在300毫米“遠火”研制初期就開始了上艦工作的論證。當時歐美國家開始討論遠程艦載火力對岸支援的可行性,他們把重點集中在口徑超過127毫米的身管火炮上。要使艦炮射程達到要求,就得達到50千米或者更大射程,而且還得保證足夠的精度和威力。以我們當時的技術基礎,在較短時間內研制出適合使用的遠程制導炮彈有很大困難,而且 127毫米以上口徑的艦炮,對我國以驅護艦爲主的海軍來說又太重、太大了。所以我們選擇了有70千米以上射程的300毫米火箭炮。只要配備合適的末制導彈藥,300毫米火箭炮對岸上目標的毀傷效果一樣能達到很好的效果,而研制適用于火箭彈的末制導彈藥要比研制適用于艦炮的末制導彈藥要容易得多。
  300毫米火箭彈長近7米,如果繼續采用原來的裝填方式,勢必導致再裝填的困難,而密封包裝發射箱更加適合艦上裝填和使用。12聯裝的整體發射裝置全部裝彈後有10噸多重,如果采用整體吊裝裝填的話,技術難度太高。在綜合考慮多方面的因素後采用了2個四聯裝模塊。
  與50管122毫米火箭炮相比,新型八聯裝艦載火箭炮一次投射近2噸的戰鬥部重量,而122毫米火箭炮的投射重量只有900千克。300毫米火箭炮的射程達到了70千米,這樣就可以使火力支援艦在更加安全的海域進行對敵岸上目標進行打擊,而且還可以打擊敵人更遠的縱深目標。
 從 300毫米艦載火箭炮的照片裏透露出的另一個信息就是300毫米艦載火箭炮采用了模塊化設計。設想一下,如果在不久的將來,能將整個系統集成到幾個集裝箱一樣的模塊裏的話,那麽艦載火箭炮又被賦予了一個新的意義。在平時我們不需要專門的火力支援艦,到戰時則將艦載火箭炮的武器模塊安裝在一些多用途艦艇或者其他船舶上,在更遠的地方對岸上進行火力打擊。
  目前擺在我們面前工作的重點應該是提高300毫米艦載火箭炮的射程和多任務打擊能力。A-100遠程火箭炮已經開始計劃配備150千米的火箭彈,而WS-2研制出了反輻射型戰鬥部,如果能將這些技術都移植到300毫米艦載火箭炮上,那麽我們就擁有了一種比導彈便宜,而且更有效的打擊手段。
http://news.qq.com/a/20090216/000564.htm

解放軍的各型自行火炮對岸射擊

有122炮和155炮,還有122火箭炮,估計是做艦炮試驗用的~~~
http://club.mil.news.sina.com.cn/thread-298345-1-1.html

516艦強悍火力

九江號516艦原屬053H型導彈護衛艦,後進行改裝,拆除了反艦導彈發射裝置,加裝5座艦載火箭炮,並把前後主炮都換成雙100毫米炮 ,執行對岸火力支援任務 。
回應
取得一定的制空權後,這東西作用還是挺大的吧。可惜艦體有些小,如果艦體是4000~5000噸級的退役艦艇,艦炮換成130的,火箭炮改成自動裝填的型號,再裝少量的自衛防空武器。
516艦的作用,只能在奪取制空權之後,提供火力支援任務,利用艦炮和火箭炮對岸進行轟擊,至于加裝雙130和SY400,可行性都不是很大,一是艦體裝不下,而是就算裝下了,對整體的作戰效能也未必是正值提升。其實516艦的定位其實很清楚,火力支援艦,你可以看看美國內華達號戰列艦的曆史,他在珍珠港事件被打撈修複之後,遠赴硫磺島,幹的也是火力支援艦,有聲有色的。 當然,居其位司其職,516艦能提供多大的火力,那就發揮到他能達到的水平就好了,再高層面的火力,自然有其他的平臺會提供。你不能指望一艘516艦能把沖繩給轟平了。軍隊的戰鬥力並不是靠單體的戰力來決定的,而是靠整個平臺的整合。(你看看俾斯麥戰列艦的下場)再說了,在現在這種國際環境下,一般爆發的戰爭或者沖突的特點是低烈度,短時間,你要那個130MM火炮未必用的上,與其浪費火力,還不如提升艦炮的精度,你說是麽?
http://iask.sina.com.cn/b/18122244.html

M270多管火箭炮系統MLRS

美國陸軍現役裝備中的M270多管火箭炮系統(以下稱多管火箭炮或M270系統),是當今世界上最先進的火箭炮系統。以其優越的作戰性能、合理的作戰編制、高效的勤務保障和火力支援的強勁而深受大部分國家軍隊的青睞。M270系統在武器家族衆多的成員中可謂是出身相當“高貴”的一員,其全身上下所有的配套系統都透著一股傲人的“貴族氣息”。下面,我們就近距離的輕窺一番M270系統的真實面目。
  “高貴”的出身和實用的“昂貴裝飾”
  M270系統是1976年由美國、德國和英國開始研制,其間法國和意大利先後于1979年及1982年參與了研制工作。1979年,參加研制的各國達成一致的備忘錄,其中稱M270系統由北約成員國共同開發,同時將該武器系統正式定名爲“全般支援多管火箭炮系統”(後稱“M270多管火箭炮系統”)。該型火箭炮是在前蘇聯地面支援武器系統迅速發展並逐漸占據技術優勢之後,美國及北約盟國爲了應對而研制的一款地面支援火力打擊系統,最初是由美國陸軍導彈與火箭研究局承擔主要開發任務,後來逐漸有北約其他國家加入進來參與其開發工作。經過前後近七年的開發和測試,M270系統在1983年正式裝備美國陸軍和北約國家陸軍。
  M270系統采用了全新的火控和配屬管制系統,其火控系統主要由火控裝置、遙控發射裝置、穩定基准裝置、電子裝置和火控面板五大部分組成。其配屬管制系統由先進的硬件系統和高效率的“軟件系統”(即管制人員和配屬設備)組成,M270系統采用了BCS班用計算機系統,這樣,營射擊指揮中心就可通過多種手段將進攻命令和打擊任務直接下達到班一級火力單位,同時由于網絡指揮手段的便捷和快速,使得指揮反應時間大大縮短了。爲了加強M270系統的打擊能力和對敵陣地確定能力,美陸軍利用直升機、炮位偵察雷達、地面站、衛星定位系統形成了戰場立體偵察和指揮管制體系。透過這種高技術手段,M270系統形成了戰場多縱深和多平面的偵察打擊能力。
  M270系統由M933型運載車作爲其作戰載體,M933型運載車外觀上象一種加長型的“布雷德利”步兵戰車,其車體80%爲通用部件,車體滿載之後最大重量爲24700公斤。M933運載車爬坡度60%,涉水深1.1米,可爬越垂直1米的牆,可利用C-141B和其他大型運輸機空運。運載車駕駛艙采用鋁裝甲結構,爲乘員提供安全的彈道防護,車內安裝的M13A1氣體微粒過濾器裝置與乘員防護面具相連接,可有效保護乘員不受到化學、生物制劑和放射性沾染物的侵害。M270系統的每個發射箱都含有六個火箭彈發射管或一個導彈艙,火箭炮發射管口徑227毫米,管數12,戰鬥射速12發/50秒。其最大射程爲子母彈32000米,布雷彈40000米,末制導反坦克子母彈45000米。其行軍戰鬥轉換時間5分鍾,戰鬥行軍轉換時間2分鍾,再裝時間5分鍾,時速64公裏,最大行程480公裏。該系統還裝備有集體三防系統,能夠有效防範核、生、化武器的打擊。爲了更有效的提升單位防護能力,M270系統在裝甲和機動速度上都得到了加強,但是爲了更有效的提高生存能力,美陸軍還在戰術上進行有關規定,這些將在後面做詳細介紹。
  在作戰期間,M270系統的初始校准時間需用時約8分鍾,發射火箭彈時提高17--60分鍾,發射陸軍戰術導彈系統時則增加7--28分鍾。在發射車運動時,如果穩定基准儀呈關機狀態或沒有經過穩定,就會失去確定陣地位置的能力。當這種情況出現時,根據規定,可以通過使用每運行6—8公裏更新一次的數據進行修正。
M270系統適用多種彈藥,從火箭彈到戰術導彈都可以使用。基本上,它主要使用M26火箭彈、M28火箭彈、M28A1火箭彈、M39陸軍戰術導彈和M74反人員反裝甲子母彈等幾種彈藥。
  這款由美國設計,有北約多個國家參與開發的多管火箭炮系統集中大量的技術優勢,其研制出身之高貴、本身設備和配屬裝備之先進,足以使它成爲武器家族的寵兒。
打破常規的編制制度和優異的綜合作戰能力
多管火箭炮營隸屬于軍編制下,通常配屬給軍下的野戰炮兵旅。其主要任務是在支援作戰中提供野戰炮兵火箭彈和導彈火力,另外還承擔爲其他的野戰炮兵部隊提供加強火力的任務。而多管火箭炮連則作爲師炮兵的獨立發射連,一般情況下是配屬給裝甲和機械化步兵師,該連就是該師建制的全般支援炮兵。
  多管火箭炮營由1個營部、1個營部勤務連和3個發射連組成,每個連配備9部發射車。在作戰時的單位火力配備上,一個多管火箭炮營的布置範圍大概是13個陣地地域,這大約相當于3個直接支援身管火炮營所需的地形。其中有9個3×3公裏大小的排作戰地域,3個連部陣地和一個營部與營部勤務連陣地。如果是進行分散作戰,還要增加4個陣地,分別是3個連輜重隊和1個營輜重隊。
  爲了更有效的應對戰場態勢和進行作戰,多管火箭炮營的戰時編制是這樣的
  它由營部、連部、作戰分排、射擊指揮中心、情報分排、測地計劃和協調分隊、聯絡分排、通信/電子分排、無線電分排、人事與行政管理分排、營補給分排、醫療隊、營部勤務連的炊事分排、營維修保養分排構成。這些作戰編制制度有效的分化清楚了各自的責任和主管範圍,並確定了彼此的分工,提高了整體的作戰能力。
  透過各種分工明確的職責劃分,分管人員只要作好自己的工作就可以了,其他的工作自然有人會去做。這樣的好處是避免了互相之間的扯皮和推托現象出現,在加上各部門間緊密的溝通,則更有效的強化整體作戰效能。
作爲直接參與作戰的連一級發射單位,它也有自己獨立的編制體系和制度。按照規定,連的劃分是這樣的:
  它由連部、連作戰中心、連炊事排、連補給排、連維修保養分排、戰地救護組、彈藥排、發射排部、發射排和發射分排組成。
由此可見,發射連的編制是基于獨立作戰和分散作戰的原則設定的。爲了提高戰場上的快速打擊和高度機動能力,獨立編制有效的加強了多管火箭炮營的單位作戰能力。適應了未來戰鬥的小型化,分散化和獨立化的特征,並成爲了一個小型的戰場火力支援體系。
下面,我們就幾個主要的編制構成進行一下詳細的了解:
  聯絡分排。該排主要由聯絡參謀負責,構成人員爲一名聯絡軍士和一名聯絡員組成。當多管火箭炮營被指定加強或執行全般支援兼加強任務的時候,該分排負責提供與被支援或被加強炮兵部隊之間的聯絡,必要時,他們還要加入火力支援協調組執行協調工作。爲了有效承擔必要時的火力協調任務,該分排還配備有一部射擊指揮系統。
測地計劃與協調分隊。該分隊主要由偵察和測地參謀負責,構成人員爲一名主測地員和一名汽車駕駛員。該分隊是作爲營戰術作戰中心的一部分進行工作的,職責是計劃和協調營的測地工作,該分隊並不承擔實際的測地任務,它是作爲管理中心而存在的,主要是收納和安排各連測地分排的測地情報和測地計劃。
  射擊指揮中心。該中心主要由營射擊指揮參謀負責,構成人員爲一名射擊指揮計算機主操作手,一名射擊指揮計算機操作手和四名射擊指揮專業人員。該中心擁有所有發射連的戰術控制權,同時爲各連提供戰術射擊指揮。
測地分排。測地分排的任務是爲各發射排提供准確的地形資料和所有的測地保障作戰時,測地分排測地組組長要向連作戰參謀提出連作戰測地計劃建議,然後是利用“帕茲”測地系統建立起直接與各排連接的測地控制點。
  形成M270系統戰鬥力的主要是武器系統本身和配屬的各種技術裝備,對于M270系統來說,承擔的多數是戰場的加強和全般支援任務。這就意味著它必須具備良好的視野、強勁有效的戰場打擊火力和准確的戰鬥地域情報及快速的信息反饋,這一切都由C3系統(指揮、控制和通信系統)、部隊的編制結構和M270系統本身的射程和所用的彈藥解決了。
M270系統的C3系統可與其他多種的C3系統和C3I系統連接,這樣就使得M270系統的C3可以同目標偵察與探測系統相連接。這些主要是炮位偵察雷達、聯合監視與目標攻擊雷達系統和“護欄”通信情報系統,多管火箭炮營、連、排各級的射擊指揮系統均可以與數字信息裝置、其他的射擊指揮系統、身管火炮連用計算機系統、情報綜合分析系統“阿法茲”、機載目標移交系統、地面站設備和指揮員戰術終端進行直接連接,有效提高綜合打擊及戰場應變能力。
  在編制上,多管火箭炮營強調的自主性,這種優秀的編制結構可以使營向連或排下達戰術任務。多管火箭炮發射連的裝備可以脫離營的直接指揮執行獨立作戰任務,完成各種標准或非標准的作戰行動。如果發射排可以得到一定的加強,同樣也會具備半獨立的作戰能力。
炮位偵察雷達各種火炮系統的通用偵察系統,炮位偵察雷達在作戰時可以同時偵察9個區域,這9個區域必須是下列四種區域之一或四種區域的任一組合區域。它們是,重要的友軍地域、火力呼喚地域、炮兵目標情報區和監視區。炮位雷達也存在極大的局限性,那就是它無法分辨迫擊炮和身管火炮以外的武器,這樣就影響了指揮官作出正確的戰場判斷;同時因爲炮位偵察雷達采用的非保密式數字通信極容易遭到敵人的電子戰攻擊和幹擾,所以也必須要隨時准備修改預定偵察手段。因此,只有在確定了有足夠彈藥或發射車,同時敵人的電子戰能力非常差的時候炮位偵察雷達才能發揮它最好的效果。
  在多管火箭炮營的生存能力問題上,被動的規避和強化裝甲並不是好的措施。因此,美陸軍在戰術上進行了巧妙的安排。如火箭炮在進行作戰時,會掀起巨大的煙塵,容易被敵方的雷達和空中偵察系統發現。爲此,在作戰地域配置上,多管火箭炮營在陣地選擇上盡量靠近己方前沿配置陣地,並與其他火力支援系統混合配置,同時一切調動均在己方機動作戰旅地域內進行,這樣可以充分降低敵方發現多管火箭炮營作戰企圖和陣地位置的能力。但是,有的時候這種安排依然不能確保不會出現意外。由于火箭炮在發射時出現的閃光非常容易使本身和附近各分隊遭到敵人火力攻擊,爲此,在作戰上非常強調“打了就不管”和快速占領及退出陣地的戰術手法。
  由于M270系統采用了更先進的偵察手段、配備了更多的戰場信息反饋手段和具備充分單位作戰能力,在綜合作戰能力上,以戰場火力支援和加強爲主的M270系統成爲了北約各國支援火力方面的主力列裝武器。
  戰場上的雷神
  M270系統最出色的戰績是在海灣戰爭中的表現,當時該系統作爲“多國部隊”中美英部隊的主力作戰火力支援系統出現在海灣前線。在各種新武器輩出的海灣戰場上,M270系統依舊保持著自己“高貴”的品質,不斷地配合前線部隊打擊潰退的伊拉克部隊,並立下赫赫戰功。在海灣戰爭中,“多國部隊”共有183門M270系統參加作戰,總發射量達到19600枚,用伊拉克士兵的話說就是:我們並不害怕隱型戰鬥機,也不害怕巡航導彈,我們最害怕的就是美國人施放的“鋼雨”。而大部分的伊拉克裝甲部隊也是在M270系統的打擊下損毀的。
  面對M270系統所取得的戰果,美國是沒有想到的,這款爲了對付前蘇聯地面戰術武器的領先而趕工出來的武器系統居然是這樣的出色。如果說“戰斧”巡航導彈、F-117A隱型戰鬥機等精確打擊和空中打擊武器造成的更多是經濟上和心理上的壓力,那麽作爲戰爭之神的炮兵就是直接造成的人員上的巨大損失,尤其是這種傷亡伴生出來的心理崩潰。武器界有這樣的一句話:“炮兵是戰爭之神!”而M270多管火箭炮系統就是戰爭之神中的雷神,它的火力打擊能力是絕對當得起這個稱號的。目前,海灣局勢日趨緊張,我們也許又會看到M270系統在戰場上的英姿。
http://www.imx365.com/article/topic-662.html

新加坡欲購18門美國M142高機動多管火箭炮

新加坡欲购18门美国M142高机动多管火箭炮(图)
中新網2007年9月19日電 據新加坡《聯合早報》19日報道,新加坡武裝部隊正在尋求新的火炮系統,以取代用了將近20年的155毫米52口徑的FH88榴彈炮。
  新加坡國防部18日針對外電上周有關新加坡向美國購買總值3.3億美元的M142型高機動多管火箭炮系統(High Mobility Artillery Rocket Systems,HIMARS)的報道作出答複,但不證實是以HIMARS取代FH88。國防部一般是在賣方的政府批准交易後公布武器采購詳情。
  有報道稱,美國國防安全合作局上月24日向國會通報,新加坡要求購買18部M142型高機動火箭炮系統炮座,以安裝在9輛五公噸級中型戰術軍運車上,另外還包括通信設備及32枚XM31整體式戰鬥部制導火箭彈(GMLRS-U)。這項交易有待美國國會批准。
  根據同一報道,新加坡也向美國購買84枚精確炸彈,以裝備它向美國購買的12架F-15SG鷹型戰鬥機。五角大樓要求美國國會批准這項交易說,協助友好國家提高安全能力符合美國外交政策和國家安全利益。
  美國法律規定,五角大樓售賣軍火給任何國家必須取得國會同意。但國際軍火交易專家注意到美國國會鮮少否決同友好國家的軍火交易。
  由洛克希德?馬丁制造的HIMARS炮座有6支227毫米炮管,射程60公裏。每個炮彈裝有644個小炮彈,六彈齊發可制造3864個炸彈組成的“彈雨”效果,能重創敵軍炮陣和裝甲部隊據點等,尤其能擊穿10公分厚裝甲,使它的威力比155毫米大炮強大。
  輪式車載的HIMARS是M270型履帶式車載多管 火箭炮(MLRS)的輕型版,采用相同的控制、通信系統,甚至乘員人數相同,只需3人。
http://mil.news.sina.com.cn/2007-09-19/1138464686.html

美國多管火箭炮系統將全部配用制導火箭彈

  [美國《防務工業日刊》2006年1月13日報道] 在近來關于美國M142 HIMARS遠征火箭炮系統和DPICM子母火箭彈購買合同的新聞報道中,《防務工業日刊》誤將其所配用的火箭彈報道成了M26制式227毫米火箭彈。洛克希德馬丁公司聲明,這些火箭彈是M30制導火箭彈,而非《防務工業日刊》曾經深度報道的那些非制導火箭彈。
  所有火箭彈均爲GMLRS M30制導火箭彈,其中,在不遠的將來,將主要使用配用200磅(90.8千克)級單一型戰鬥部火箭彈。目前,減程訓練火箭彈(Reduced Range Practice Rocket,RRPR)是唯一一種仍在生産的舊式火箭彈。
http://mil.news.sina.com.cn/2006-02-03/1313348454.html

美國陸軍訂購的M142型高機動火箭炮底盤(組圖)

  美國《防務工業日報》2005年4月25日報道21日,美國陸軍坦克-機動車與武器司令部與斯蒂渥特?斯蒂芬森戰術車輛公司簽訂了一份價值680萬美元的M142型高機動火箭炮系統(HIMARS)底盤的固定價格和成本-補償修訂合同。
  HIMARS比M270型履帶式多管火箭炮系統更輕、更易部署,它可以部署到世界上任何地方,爲陸軍提供殺傷性遠程火箭炮火力。美國陸軍正在設計和生産HIMARS系統來支援其先期進入應急部隊和輕型師/空降師/空中突擊師。
  M142型HIMARS系統采用與M270型履帶式多管火箭炮系統相同的控制、通信系統,甚至連乘員數也相同。該系統可采用C-130型運輸機空運,並能夠在著陸後15分鍾內准備好投入戰鬥。
  2004年12月,HIMARS成功地完成了初始作戰試驗和評估,目前正在進行第18空降兵的列裝工作。3套HIMARS樣車系統成功地用于伊拉克自由行動的戰鬥中。美國陸軍計劃采購約900套HIMARS系統。該系統底盤的相關工作將在德克薩斯州內進行,預計將于2008年11月15日完成。(謝婧)來源:中國北方科技信息研究所
http://news.163.com/05/0428/19/1IETSE1M00011235.html

美國M142高機動性多管火箭炮系統HIMARS

  在近20年中,美國陸軍多次提出了多管火箭發射系統以重量更輕的履帶式車輛或拖車爲載體的替代方案,使之更適合于快速部署部隊的需要。不過,這些方案最近才開始實施。其中之一就是洛克希德—馬丁公司的能用C—130運輸機空運的M142“高機動性多管火箭炮系統”。這種高機動性多管火箭炮系統裝填後重量爲13,7噸,可以容納一個多管火箭發射系統6聯裝發射箱或一個陸軍戰術導彈系統導彈艙,安裝在斯圖爾特與史蒂文森公司5噸中型戰術車輛系列6x 6卡車的後部。全套系統長6.94米,寬2,4米,高3.18米。
  該概念演示系統于1993年12月進行了首次火箭彈射擊,1994年3月進行了首次陸軍戰術導彈系統導彈發射。試驗後,美國陸軍于1996年按照“快速部署部隊倡議先期概念技術演示”計劃訂購了4套高機動性多管火箭炮系統樣機,隨後將其中3套分配給了第18空降軍直屬炮兵進行爲期兩年的用戶測評。
  美國陸軍正式裝備第一個營預定在2005年3月。不過,這並沒有影響2003年3月在支援伊拉克西部特種部隊備戰行動中成功部署一個高機動性多管火箭炮系統排。該排使用了3套以前分配給布拉格堡野戰炮兵的樣機。
  美國海軍陸戰隊一直在對高機動性多管火箭炮系統進行爲期兩年的評估,目前已考慮計劃采購一套網絡化高機動性多管火箭炮系統預先計劃産品改進型。這種改進型將安裝裝甲駕駛室和爲其車載火控系統安裝與該系統相配的“藍軍跟蹤”或者“21世紀部隊旅和旅以—F作戰指揮”系統接口。
  制導多管發射火箭系統火箭彈
  在多管火箭效能方面,該系統最大的改進要數“制導多管發射火箭系統”的引入。該系統源自于美國1994~1997年進行的先進技術演示。洛克希德—馬丁公司被指定爲研制主承包商。該項目後來成爲1998年11月簽訂的4國(法國、德國、意大利和美國)研制協議的主體。
  制導多管發射火箭系統火箭彈裝有全球定位系統與慣性測量裝置組合觸發的鴨式前舵系統,與基本型M26雙用途子母火箭彈相比,不僅精度顯著提高,而且射程也大大增加。後者爲自由飛行設計,射程31.6公裏,而制導多管發射火箭系統最大射程超過65公裏(由于其鴨式前舵和擴大的彈尾提供的升力),並且已演示驗證其圓概率誤差不到10米。在試驗中,這種彈藥實際顯示的最大射程爲73.5公裏,遠遠高于60公裏的最低要求,也高于70公裏的目標數。
  陸軍戰術導彈系統導彈最近已開始大量用于更大範圍的戰術任務,如在1991年的“沙漠風暴”行動中只發射T32枚,而在2003年的“伊拉克自由”行動中僅僅在開戰的前5天就發射了126枚,最後總共達到414枚。盡管理論上這種導彈能夠覆蓋制導多管發射火箭系統射擊範圍的大部分,但它在其他許多方面比不上制導多管發射火箭系統火箭彈。其中成本就是一個方面。再—方面就是在給定的射程內制導多管發射火箭系統對時間敏感目標的靈活反應要高得多。
  制導多管火箭發射系統火箭彈第一個疊代的就是M30雙用途改進型常規彈藥。該彈于2003年3月批准低速率初始生産。除了射程和精度不同外,M30雙用途改進型常規彈藥與M26雙用途子母火箭彈之間主要的不同在于M26戰鬥部的危險啞彈率要低得多,因爲它的每枚子彈藥都具有自毀能力。大西洋兩岸的規定是子彈藥的主級碰炸引信最低可靠性達到95%,次級自毀引信最低可靠性達到99%,以確保戰場上M30的404枚子彈藥中只有1%甚至更少的危險啞彈。然而,盡管用候選的自毀引信完成了試驗,但爲美國陸軍首批低速率初始生産的M30彈仍然裝的是標准M77式子彈藥。這種子彈藥采用的是M223機械碰炸引信,沒有自毀能力,危險的啞彈率保守估計爲4%。
http://www.zydg.net/magazine/article/1009-9816/2004/20/14684.html

美國首度同意售台戰術導彈 2011-01-01 旺報楨:謠傳!)

 外媒報導,美國五角大樓12月10日已通過決定,同意出售台灣226枚由洛克馬丁公司製造的新型陸軍戰術導彈(ATACMS)系統及24套發射平台等設備,總價超過了9千萬美元。如果這筆軍售交易成功,將創下美國對台出售攻擊性武器的先例。
 美國ATACMS(陸軍戰術導彈系統),是本世紀末和21世紀初的重要陸軍武器系統,它具有多種終點效應、較高的命中精度、靈活的戰場機動性和良好的生存能力。
 ATACMS全長396公分,直徑為60.69公分,重1530公斤,最大射程300公里。

美國可能向台灣出售ATACMS戰術導彈 2010-12-31 東方網

據報道,2010年12月20日,美國國防部向洛克希德馬丁公司購買24部多管火箭發射車和226枚ATACMS戰術導彈及相關的後勤設備,價值9.16億美元。這批軍火將按照對外軍事銷售制度由美軍出售給阿聯酋和台灣。
早先阿聯酋曾經向美國訂購了100枚ATACMS戰術導彈,根據此次合同美軍購買用於軍售的導彈數量,推斷台灣將獲得126枚ATACMS戰術導彈,而臺軍並沒有部署M270型MLRS多管火箭炮系統,很可能這些導彈將使用台灣自製的與山寨版M270——雷霆2000型火箭炮上。
http://big5.china.com/gate/big5/news.china.com/zh_cn/international/1000/20101231/16322479.html

美國陸軍戰術導彈系統 (ATACMS)

美國的陸軍戰術導彈系統(ATACMS)是本世紀末和21世紀初的重要陸軍武器系統,它具有多種終點效應、較高的命中精度、靈活的戰場機動性和良好的生存能力,因而也是21世紀北約多國部隊以及其它國家和地區陸軍武器的重要裝備。
ATACMS是一種超音速遠程戰術導彈系統,可從陸軍多管火箭系統中發射,也可以從空軍的B-52轟炸機上投擲,還可以從海軍的潛艇和艦艇上發射,目前已研制出多種型號的產品。該項目由美國陸軍發起,於70年代末期正式提出,並由美國陸軍導彈司令部負責,合同商是洛拉爾﹒沃特系統公司。80年代中期,曾提出過多種方案,例如,常規遠距離武器,聯合戰術導彈系統,聯合戰術導彈陸軍系統,90年代以後才改名為現在的ATACMS。
  基本概況
ATACMS全長396公厘,直徑為60.69公厘,重1530公斤,最大射程為124~150公里,增程型ATACMS射程可達到248~300公里。
ATACMS的推進器採用由大西洋研究公司研制生產的固體燃料火箭發動機。薩吉特工業公司提供火箭發動機殼體。由於採用了增強型火箭發動機,因此裝有6枚智能反戰車子彈藥(BAT)或275枚子彈藥的ATACMS射程可達490公里。該導彈的控制系統採用霍尼韋爾防禦系統公司提供的H-700-3A環形雷射陀螺慣性導引系統。美國陸軍還打算把改進的通信偵察系統“護欄”V和“奎克露克"II、先進合成孔徑雷達系統、遠程監視裝置、GU-ARDRAIL通用傳感器和無人駕駛飛行器用於ATACMS的目標探測和定位。ATACMS裝有全球定位系統接收機。法國宇航導彈公司提供了供ATACMS使用的熱電池。
ATACMS可採用兩種戰鬥部,一種是BlockIM74反人員/反器材子彈藥﹔另一種是諾斯羅普公司生產的BAT子彈藥。該子彈藥最初是為三軍防區外發射導彈而研制的,並於1994年裝備於ATACMS Block II。1995年7月簽訂了一項工程研制合同。1997年9月15日,該公司在陸軍白沙導彈靶場成功地進行了BAT子彈藥的首次投放試驗,從而証明了ATACMS有投放BAT子彈藥的能力,同年10月16日進行了第二次ATACMS/BAT的投放試驗,也獲得了成功。
據初步估計,裝有Block I子彈藥布撒戰鬥部的導彈單價為116萬美元(1996年美元價格),導彈自身成本單價為25萬美元。雖然人們希望在項目期內,ATACMS導彈的成本單價為25~34萬美元,但美國防部將它的成本單價定為49.8452萬美元。此外,據說每枚ATACMS BlockI的出口價為80萬美元。BlockIA的預計單價為91.5萬美元,BlockII的單價為220萬美元,BlockIIA的單價為150萬美元。
  產品特點
根據戰鬥部類型的不同,ATACMS可分為第一階段陸軍戰術導彈(BlockI)和第二階段陸軍戰術導彈(BlockII),且兩個階段的導彈各分為普通型(BlockI、BlockII)和增程型(Block IA、Block IIA),增程型的射程為普通型的2倍。BlockI__是ATACMS最初的產品,裝有950枚M74反人員子彈藥,最大射程為165公里。據說,目前美國陸軍已獲得6000多套ATACMS部件。Block IA__也稱為ATACMS預籌產品改進項目,且為美國陸軍和國防部之間的一種折衷方案。該項目將為導彈裝備全球定位系統接收機,以獲得更高的精度﹔降低有效負載(275枚子彈藥),以確保射程為Block的2倍。目前,項目已籌集到7.75億美元資金,其中7500萬美元用於研制,7億美元用於生產。工程生產研制階段將持續3年。Block II__裝設改良型導彈導引系統,此系統融合了GPS,精度又有很大提高。與BlockI不同的是,Block II沒採用M74子彈藥,而是採用13枚BAT子彈藥。由於裝有先進的BAT子彈藥,Block II將使美國陸軍能即時摧毀在遠距離移動的裝甲部隊。BAT子彈藥長91.44公厘,重19.96公斤,裝有紅外線尋標頭可追蹤移動的裝甲車隊,在繫留飛行試驗中,BAT很好地盯住了活動的裝甲目標。Block II的最大射程為165公里,預計於2001年部署。Block IIA__以Block IA為基礎,子彈藥改裝為改良的BAT子彈藥。
Block IIA的最大射程為300公里,可攜帶6枚BAT,將在2003年服役。Block II系列導彈將改變美國陸軍的戰術思想,因為Block II系列的導彈服役後,美國陸軍就能即時摧毀遠距離的移動目標,而這是各國現役近程地地戰術導彈無法做到的。
使用情況和發展預測
ATACMS導彈系統在波灣戰爭中首次服役,1991年1月18日凌晨,美國陸軍第7炮兵團所屬的M270多管火箭炮首次射出了對敵軍實施精密外科手術式攻擊的第一種地對地戰術導彈。它有效地取代了“長矛”戰術導彈的非核型號。駐波灣的美國陸軍擁有189個MLRS發射架,只需對其中18個射控軟體進行改進就可發射ATACMS。美在波灣戰爭“沙漠風暴”行動中,發射了32枚ATACMS,用以攻擊伊拉克的地空導彈陣地、勤務中心以及其它高價值目標。
ATACMS Block II系統有可能成為一項涉及北約各歐洲成員國的國際項目。據透露,美國陸軍已和意大利及法國簽訂了意向書,準備聯合研究開發改進型ATACMS戰鬥部。由於向土耳其銷售ATACMS成功地打開了導彈的出口大門,歐洲、亞洲和中東的許多國家都對ATACMS產生了濃厚的興趣。韓國為了對抗北韓的多火箭發射器和戰車,也打算儲備ATACMS。這些國家大約需要500枚這種飛彈。
ATACMS是美國實施縱深打擊戰術、攻擊敵區深處集群目標的遠程炮兵武器。近年來,美國海軍為了彌補其艦艇對地攻擊火力的不足,計劃將其用於艦艇發射,並在139公里防區外進行了成功的發射。此外,空軍也打算將其掛載在B-1B、B-2、F-15E和F-111等飛機上,並命名為空射常規攻擊飛彈。執行戰術支援任務的戰術導彈系統將在海陸空三維戰場上大顯神威,未來它的射程會更遠,殺傷範圍會更大,命中精度會更高。ATACMS與機載武器及艦載武器的結合將為海空武器開闢更為廣闊的應用前景。
http://hifayay.com/seehi/phparticle/article.php/263


軍團砲兵飛彈化之展望 2008/12/01



雖說目前陸軍係以旅級為主要作戰單位(如:機步旅、裝甲旅…等),然仍保有軍團(6/8/10軍團)做為管制及協調作戰資源分配之機制,戰時則作為指揮中樞並利用其資源支援麾下各旅遂行地面防衛作戰;以砲兵為例,重型火力載台(M59 155mm加農砲、八吋拖曳/自走砲、工蜂六型多管火箭)皆屬軍團砲兵配屬,然由於目前軍團砲兵裝備多屬待汰換之老舊裝備,軍方已提出汰換構想,除了即將量產佈署的雷霆2000多管火箭外(汰換工蜂六型多管火箭)外,在「軍團砲兵飛彈化」的指導下,發展砲兵飛彈已是必然驅勢。

  雷霆2000多管火箭的模組化彈箱設計,已具搭載砲兵飛彈之潛力,由於設計概念相近,後文將以美製ATACMS(砲兵飛彈)的例子(M270載具可發射多管火箭或砲兵飛彈)來推估軍團砲兵飛彈之需求。

ATACM(MGM-140)的射程,視型號自block-1的125km,到block-2的300km不等,佈署的子彈頭更是多樣化,除了人員殺傷子彈頭、傳統高爆彈頭、BAT反裝甲導引彈…等等不一,提升砲兵火力多樣化與戰術彈性,有效取代美軍原先佈署的長矛(MGM-52) 短程地對地飛彈;對國軍而言,佈署砲兵飛彈除了取代傳統大口徑拖曳火砲外,亦能提升砲兵火力的機動性與反應速度(配置於機動載具上發射)。

  若能研發出近似ATACMS的砲兵飛彈(射程>125km),戰時除了可有效支援本島各作戰區地面作戰外(不需倚賴海/空軍支援),若能佈署於外島,必要時亦可協助空軍進行反制作戰,封鎖福建沿海機場,迫使敵機群轉向後方佈署; 陸軍於雷霆2000多管火箭完成佈署後(預計採購3個營,54套發射單元,各軍團各1個多管火箭營),實應思考研製佈署砲兵飛彈的需求,不妨增購載具(亦採購3個營,54套發射單元,各軍團各1個砲兵飛彈營),專事發射砲兵飛彈,於擴充飛彈砲兵規模的同時,無需侷限於與多管火箭共用載具,可以光明正大的佈署機動式短程飛彈(類似共軍DF-11 SRBM)。

http://mypaper.pchome.com.tw/f14tomcat/post/1320605672



中國神鷹400制導火箭可與戰術導彈共架發射 2010-11-17

我国首次展出SY400远程制导火箭炮系统(组图)
神鷹400(SY400)制導火箭
BP12A戰術導彈
  航天科工集團在本屆珠海航展上再次帶來神鷹400(SY400)制導火箭,同時帶來能夠共架發射的BP12A戰術導彈,這才揭開上屆航展留下的最大謎團。
  上屆航展SY400一露面就帶來非常大的爭議,懷疑可能是導彈,故意說成制導火箭,又對垂直發射紛紛表示不理解。現在能夠確認,有體積更大的雙聯裝BP12A,八聯裝的SY400可以是制導火箭,兩者錯位發展,分別滿足客戶不同需要。SY400目前是制導火箭,如果客戶需要,更換制導系統升級成導彈是很容易的事。但是作為一款面向出口市場的對地打擊武器系統來說,要讓更多的客戶買得起、用得起,需要盡量降低採購費用,制導火箭既能滿足精度要求,又能降低價格,何樂而不為呢。
  彈道導彈垂直發射有一定要求的。短程導彈使用傾斜發射技術,300公里射程導彈能使用垂直發射了。導彈垂直發射後幾秒到十幾秒後轉彎,短程導彈垂直發射以後來不及轉彎,所以SY400一出,大多認為這種“制導火箭”至少有300公里射程。SY400垂直上升,依靠燃氣舵和邊條翼等控制飛行,進入彈道,飛向目標。這種發射方式將給設計帶來不小的壓力,如彈體結構需要加強等。但是選擇這樣一種獨特的設計也可以有另外的解釋,SY400在可以更改飛行軌跡,最需要更換飛行軌跡的在命中目標以前,到達目標上空以後,末端機動,避開敵防空武器的打擊。調整邏輯,SY400擁有末端機動能力,利用改變飛行軌跡的能力,直接使用垂直發射技術,以求和BP12A武器系統一致,盡可能的為用戶減少使用上的不便。這樣一來,SY400垂直發射順理成章了。垂直發射也有好處,火箭可以攻擊任意方向的目標,這樣一來,八枚火箭可以攻擊八個不同射程、方位的目標,四面開花。
  SY400配屬集團軍,營級作戰單位,最小作戰單元指揮車,運輸補彈車,儲運發射車各一輛。具有對戰役戰術目標精確打擊能力,精確打擊能力依靠簡易慣導和燃氣舵等共同完成,制導系統可以加入衛星全球定位系統以提高打擊精度,制導系統和彈頭都使用了模塊化設計。展示的彈頭有高爆戰鬥部、鋼珠戰鬥部、破片殺傷戰鬥部、雲爆彈戰鬥部和末制導子母彈戰鬥部等,發射車可以混裝攜帶不同彈頭的火箭彈,最大射程200公里,命中誤差100米。
  在珠海航展館航天科工集團的展區展出了SY300制導火箭的模型。它採用十二聯裝傾斜式發射方式,能攜帶各種彈頭達到不同的毀傷效果。
  旁邊是體積更大的SY400遠程火箭彈。它曾參加過上屆航展,當時曾以其獨特的8聯裝垂直發射模式引起軍迷的諸多猜疑。SY400同樣是機動發射,但與普通火箭彈不同的是,它據稱是全程採用GPS和慣性制導,精度遠高於常規火箭彈,接近導彈的水平。射程也從200公里到400公里的各種猜測不等。
而這次航展還首次展出該家族中的新成員BP-12A武器系統。對比放在一起的SY400和BP-12A的彈體外形,後者明顯彈徑更粗,並取消了SY400彈體中後部的邊條翼,與另一側的B-611M導彈更類似。展板的說明顯示,BP-12A可以和SY400共架發射,在操作和維護方面也更加方便。
  中國軍工打造國產版M270多管火箭炮系統
  在2008年的珠海航展上,航太科工集團展出的一款名為SY400的“火箭炮”系統因其獨特的外形、構造和發射方式引起了人們的注意,並一度掀起了激烈爭辯。爭論的焦點就在於這款號稱是“火箭彈”的SY400究竟是導彈還是火箭炮彈。如果說它是火箭彈,SY400的彈體中不但裝有慣性陀螺制導系統,而且還擁有偏轉燃氣舵和可動尾翼等姿態控制機構,與人們日常概念中的發射後就“無能為力”的火箭彈似乎還是有所區別;如果說它是導彈,制導裝置又稍有些簡陋,而且也有美國GMLRS-U制導火箭的先例在前,似乎也能說是火箭彈。
  而今年的珠海航展上,SY400又給我們帶來了它的同胞兄弟——BP-12A。乍一看去,BP-12A與SY400相比長度相若,彈徑卻增大了不止一倍,尾部同樣設置了燃氣舵和可動尾翼,但沒有安裝SY400上的那種小展弦比的長弦單翼,通體渾圓。從外觀來看,BP-12A顯然與SY400擁有相同的技術來源,完全稱得上是同胞兄弟。由於現場展板資料提供的資訊及其有限,筆者向現場的航太科工集團的工作人員進一步了解了一些情況。據現場人員的介紹,BP-12A的射程達到280公里,比SY400的射程增加了近40%,同時也對戰鬥部進行了改進,可以換裝多種不同的戰鬥部,是一款近程彈道導彈。不難發現,BP-12A的性能指標明顯針對MTCR(導彈及其技術控制制度)進行了調整以達到規避其限制的目的。由此可以判斷,這款武器仍將以出口海外市場為主,不大可能在國內裝備。更值得注意的是,與之前一再強調SY400是火箭彈而引起爭論不同,這次展出的BP-12A從一開始就被明確定性為導彈,這應該說是更為自信的一種表現。
  而根據航太科工集團現場展出的模型來看,發射車由原來2側各搭載1個四聯裝SY400發射箱的配置方式,被變更為一側4聯裝SY400發射箱和一側1枚BP-12A發射箱的同車共架狀態。配置變更後發射車的外形並沒有顯著的變化,這顯示其應該具備與SY400共用發射指揮和後勤補給系統,並實現共架發射的可能性。
  一側火箭彈一側彈道導彈,這樣的配置我們並不陌生。很久以來,美國的M270多管火箭炮系統(MLRS)既能發射火箭彈,又能發射軍戰術地對地導彈(ATACMS)的卓越性能就一直被奉為模組化和多任務能力的典範。而如今SY400和BP-12A兩兄弟時隔2年的先後面世,並以共架的面貌出現在輪式機動地盤上,似乎也宣告著中國版HIMARS系統的的到來。他們的到來,顯示我國的技術人員在短短幾年時間裏走完了美國走了近30年才走完的路程,並且在武器性能方面實現了全面超越。相信不久的將來,我們就能看到在這兩款武器系統基礎上進一步開發的國產中國版HIMARS了。
http://tw.myblog.yahoo.com/jw!kbJNfuKGHwI98ybjbIFQHFcA/article?mid=151733&prev=151766&next=151724


從多管火箭到陸軍戰術飛彈系統!



z1

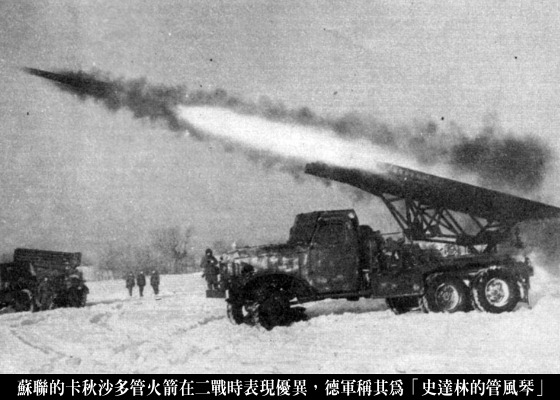

多管火箭是一種殺傷力非常大的遠程炮兵系統,最著名的首推二戰時蘇聯所使用的「卡秋沙」多管火箭炮,讓德軍聞風喪膽。因為這種武器可以在短時間裡投射大量的火箭彈,壓制目標區裡的敵方目標。特別是將一定數量的卡秋沙多管火箭炮集結起來使用時,連續不斷的彈幕,往往可以在極短時間內重創敵方部隊。特別是攻擊敵方部隊的集結區,更能一次瓦解敵人的攻勢。但是這種武器靠投射大量的火箭彈來製造大面積的傷害,也代表了所使用的火箭彈不能太昂貴,否則整組武器的造價將會高到無人負擔的起,而這種無導引能力的火箭彈,就造成了早期多管火箭系統精確度不佳的問題,動輒有數百公尺的誤差。所幸這種武器擅長的是大面積的攻擊,在大量集結的多管火箭炮一起發射的時候,這樣的誤差問題還勉強可以被接受。

  多管火箭其實不是一種複雜的系統,在二戰結束後很長一段時間裡,其發展非常有限,一直要到全球定位系統這種東西出現後才改變了一切。但是也不是在每顆火箭彈上都裝上全球定位系統,因為這樣還是太貴,不適合多管火箭系統(註一)。多數採用的方法,是在發射車上裝電子地圖與全球定位系統,這樣發射車移動到任何一個地方時,都能立刻知道自己在地圖上的正確位置。當射擊命令下來時,有自己的位置,也知道目標的位置,同時炮兵電腦也已經內建火箭彈的彈道特性時,就能快速的解算出射擊參數。這樣的多管火箭系統雖然精確度還是比不上飛彈,但是已經遠比過去的多管火箭系統還要精確許多。特別是這樣的計算模式非常快,可以讓多管火箭系統快速移動後立刻進入射擊狀態,打了就跑,更增加這種作戰系統的生存能力。

z3

  這種新一代的多管火箭系統最常見的就是美製的M270系統,除了美國自己使用以外,也外銷很多國家服役,其火力強大、採模組化填裝方式、機動力強,可以用來快速壓制敵方陣地,在伊拉克戰爭中表現突出,算得上是一種倍受好評的實戰武器。但是即使是這種集合了最新科技的多管火箭系統,還是無法完全克服這種系統的先天性限制。那就是火箭彈本身缺乏導引能力,因此一但射程拉遠,射擊精確度就會直線下降,同時多管火箭所使用的火箭彈並不大,因此射程也受限。在這兩大限制下,這種多管火箭系統其最大有效射程大概在四十公里上下,同時採最大射程射擊的話,通常彈著的誤差會很大,有時甚至超過一公里以上。這對有時需要長程精確打擊火力的陸軍炮兵部隊而言,多管火箭系統其實並無法完全滿足其作戰需求。

  在這樣的情況下,陸軍戰術飛彈系統(Army Tactical Missile System ATacMS )就應育而生了。這種美製的地對地飛彈,彈頭本身擁有精確的導引系統,其造價遠比火箭彈要高上許多,同時彈體也比火箭彈還要大,最大射程可達到一百五十公里左右。ATacMS 可以進行長程的精確攻擊,同時可由多種載具進行發射。特別是採模組化設計的 M270 多管火箭系統,可以直接發射這種地對地戰術飛彈,更增加了部署的彈性。美國的ATacMS 目前大略可以分為兩種構型,分別是人員殺傷型的Block I,飛彈彈頭是以子母彈構成,在目標區上方可以製造出大型彈幕,擊殺地面人員。反裝甲型的Block II,飛彈彈頭是由智慧反裝甲彈構成,彈頭在目標區上方會釋放出數十枚高爆穿甲彈,並由紅外線導引,攻擊地面的裝甲車輛。

  M270擁有兩個彈倉,可以一個填裝多管火箭,一個填裝ATacMS,或者是兩個都填裝 ATacMS。同時 ATacMS 的兩種構型還都研發出增程型,其射程最遠可達三百多公里,擁有很強的攻擊力。一個M270營,可以同時擁有短射程的多管火箭、中射程的ATacMS 基本型、長射程的ATacMS 增程型,擁有的火力極為驚人,雖然名為戰術飛彈,但是其實有其重要的戰略嚇阻性。特別是三百多公里射程的高精確度大面積打擊火力,不止可以攻擊敵方的重要陣地、機場設施、港口設備,甚至是敵方部隊的集結區,在敵人還沒有來得及出發前,就先一舉殲滅敵人的地面攻擊武力。ATacMS 與短程戰術彈道飛彈的彈道特性是完全不同,但是也因為如此,ATacMS 可以攜帶子母彈頭,並擁有較高的精確度,而且其射程也不比目前的短程彈道飛彈遜色(註二)。

註一:某些有特殊用途的多管火箭彈頭與少數多管火箭系統的後期改良型,是有在火箭彈的彈頭上裝上全球定位系統,但是因為相對昂貴,因此都未大量部署。

註二:東風11型的射程約為300公里,東風15型的射程約為600公里,兩者為威脅台灣的主要短程彈道導彈。其中又以300公里射程的東風11型數量最多,約佔有三分之二。

http://sophist4ever.pixnet.net/blog/post/27904059



陸軍戰術導彈系統PK伊斯坎德爾


  陸軍戰術導彈系統(ATACMS)是目前美國唯一的戰術彈道導彈系統,“伊斯坎德爾”是俄羅斯在2006年才正式部署的新型戰術彈道導彈(北約給其代號ss-26)。ATACMS和“伊斯坎德爾”兩種地地導彈都是車載越野機動、單級固體火箭推進的地地戰術彈道導彈系統;由于受“中導條約”的限制,兩種導彈都是最大射程不到500千米的近程導彈,並且都作爲快速精確打擊敵方縱深目標的主要戰術火力支援武器。

  兩種導彈的主要作戰任務類似:(1)摧毀高價值目標,如戰術地地導彈部隊、前沿機場、直升機加油和裝彈補給區、彈藥集結庫;(2)打擊敵方指揮所和通信中心;(3)壓制敵方防空力量,爲空中打擊掃清道路。ATACMS還有一項特有的作戰任務,即攻擊敵後方的裝甲編隊、機械化步兵和縱列車隊。兩種導彈共同的技術特點是采用了精確制導、應用多種彈頭打擊不同目標、通過多種突防手段對抗導彈防禦系統,代表了當今國外戰術彈道導彈最先進的技術水平。

  但是如果對比這兩種導彈,那麽不僅在發展的階段上不盡相同:ATACMS已成系列化部署並作戰使用,“伊斯坎德爾”一年多以前才正式部署;而且還分別有各自不同的技術特點:ATACMS更小型化、命中精確更高,已大規模部署和作戰使用;而“伊斯坎德爾”更實用,不僅射程較遠、突防能力強,而且與戰術巡航導彈起組成武器系統。

  ATACMS從1985年起開始研制,1991開始部署,並在海灣戰爭和伊拉克戰爭中實戰使用。至今美國已發展了ATACMS-1、ATACMS-1A、ATACMS-2、ATACMS-2A、ATACMS-3、ATACMS-4等多個導彈改型,形成了導彈系列,可以用于打擊不同距離的多種目標。其中已經部署的導彈是:

  ATACMS-1導彈,1991年部署;裝備950枚M74殺傷人員/破壞裝備(APAM)的子母彈,最大射程165千米;

  ATACMS-1A導彈,1998年部署;裝備260枚殺傷人員/破壞裝備的子母彈,最大射程300千米。

  ATACMS-2導彈,2001年部署;裝備13枚智能反坦克(BAT)子彈藥,最大射程140千米,用于打擊裝甲集群。

  ATACMS-4導彈,2006年部署;裝備整體式高爆單彈頭,用于摧毀建築物和掩體等目標。

  此外,還進行了ATACMS-2A和ATACMS-3導彈的飛行試驗。ATACMS-2A裝備6枚改進的智能反坦克子彈藥,最大射程300千米;ATACMS-3裝備1枚鑽地彈,用于攻擊並摧毀深藏在地下的加固目標。

  在1991年的海灣戰爭中,美國陸軍在伊拉克戰場部署了105枚ATACMS導彈,發射了其中的32枚。第一枚ATACMS導彈從行軍途中接到命令到發射點火,僅用了13分鍾;導彈發射後2分鍾,就將近千枚M74彈丸投放到85千米以遠伊拉克的薩姆-2防空導彈陣地上,給該導彈防空系統以毀滅性打擊。海灣戰爭中,ATACMS導彈還摧毀了榴彈炮和火箭炮陣地、後勤中心、行駛中的車隊以及軍用橋梁等高價值目標。根據美國國防部給國會的海灣戰爭的報告,曾用l枚ATACMS導彈摧毀了試圖過橋的200輛伊拉克非裝甲車輛。據稱,1枚ATACMS導彈的950枚M74彈丸能夠消滅1個連或嚴重阻截1個營的部隊。由此可見,ATACMS導彈對奪取戰略、戰役目標,最終取得戰爭的勝利發揮了重要作用。

  但是,俄羅斯的“伊斯坎德爾”雖早在1995年就進行了導彈的首次飛行試驗,並在1999年的莫斯科航展上展出,以後曾多次聲稱即將部署。但是,直到2006年才正式部署。這可能與俄羅斯前些年的經濟困難影響到軍隊建設有密切關系。而且,盡管俄羅斯稱,“伊斯坎德爾”導彈可以裝備多種常規彈頭,包括含54個子彈頭的集束子母彈、高爆彈、侵徹鑽地彈、汽油彈和電磁脈沖彈等,但迄今尚未見到有關裝備這些彈頭導彈的試驗報道。

  美國的ATACMS是美國陸軍21世紀初期唯一的戰術彈道導彈武器系統,代號是MGM-140。ATACMS導彈的長度爲3.962米、直徑0.61米、起飛重量1530千克,射程165千米時彈頭的最大重量爲560千克,超過全彈重量的三分之一;射程300千米時的彈頭最大重量超過200千克,爲全彈重量的15%以上。該導彈彈體之小、彈頭重量占全彈重量比例之高,在國外先進戰術彈道導彈中極爲突出。由于ATACMS導彈彈體較小,除采用25噸重的履帶式自行裝彈/發射車M270貯存、發射外,還可以采用重量約13.6噸的輪式高機動性炮箭系統(HIMARS)的三軸六輪發射車攜載和發射。美國陸軍的1個ATACMS導彈連共配備9輛M270發射車,連同作戰人員和其他裝備一起可以用5架C-5運輸機運輸,而輪式高機動性炮箭系統則可用c-130戰術運輸機運輸到前沿機場。

  “伊斯坎德爾”雖然在導彈作戰任務和主要性能上與ATACMS類似,但導彈的彈體比ATACMS要大得多。該導彈的長度爲7.3米、直徑0.92米、起飛重量3800千克、彈頭重量480千克。全彈重量接近ATACMS導彈的2.5倍;但是彈頭重量僅占全彈重量的12.6%,比ATACMS導彈要小。這在一定程度上反映了美、俄兩種戰術彈道導彈在小型化方面的差距。

  射程遠、突防能力強的“伊斯坎德爾”

  目前,在陸基近程彈道導彈的領域裏,俄羅斯的“伊斯坎德爾”導彈可以和美軍的陸軍戰術導彈系統一爭高下。“伊斯坎德爾”有兩個改型:“伊斯坎德爾”-M(也稱爲“投標”)是俄羅斯本國使用的導彈系統,“伊斯坎德爾”-E是專供出口的系統;它們各有不同的最大射程。其中“伊斯坎德爾”-M導彈的最大射程爲400千米,“伊斯坎德爾”-E導彈的最大射程爲280千米。若與ATACMS導彈按不同改型如ATACMS-1A和ATACMS-1的300千米和165千米兩種最大射程對應比較,則“伊斯坎德爾”-M導彈的射程比ATACMS-3導彈要遠30%以上,“伊斯坎德爾”-E導彈的射程則是ATACMS-1導彈的1.6倍。

  要說明的是,“伊斯坎德爾”和ATACMS改變導彈最大射程的技術途徑完全不同。“伊斯坎德爾”導彈的最大射程是由其固體火箭發動機中推進劑裝藥量的多少來決定的,而ATACMS導彈是通過減少其裝備子彈頭的數量來提高導彈射程的。

  “伊斯坎德爾”的命中精度要比陸軍戰術導彈系統稍遜一籌。當今國外戰術彈道導彈的制導技術已從單純的慣性制導發展到慣性制導加中段導航衛星,如美國的全球定位系統(GPS)和俄羅斯的全球導航衛星系統(GLONASS)的輔助制導,再加末段的彈頭尋的制導或末制導。

  近年來,隨著高性能慣性器件的廣泛使用,慣性制導的精度已有了很大的提高,如射程在100千米左右的戰術彈道導彈采用全程慣性制導已達到幾十米級的精度。美國的ATACMS—1導彈,采用14700-3A激光陀螺數字捷聯慣性制導系統,其射程165千米時命中精度的圓概率誤差(CEP)已小于50米。在激光陀螺數字捷聯慣性制導系統的基礎上,ATACMS-1A導彈增加了慣性/GPS輔助制導,雖然射程增加到300千米,但命中精度提高到圓概率誤差小于35米。ATACMS-2A導彈則在采用慣性/GPS輔助制導技術與的同時,應用了有末制導的智能反坦克子彈頭,可以直接命中靜止的或移動中的坦克等裝甲目標。其命中精度又提高了一個量級,即達到圓概率誤差小于幾米。

  俄羅斯的“伊斯坎德爾”導彈也采用了慣性/GPS或GLONASS制導系統,但該導彈只有在應用主動雷達末制導時,命中精度達到圓概率誤差小于30米。也就是說,在兩種導彈都使用慣性加衛星輔助制導和末制導技術的情況下,ATACMS導彈的命中精度要比“伊斯坎德爾”導彈大約高一個量級。

  隨著彈道導彈防禦系統的迅速發展,戰術彈道導彈要有效攻擊目標,必須突破反導攔截。彈道導彈采用抛物線飛行彈道,成本低、制導簡單、節省能量。但典型抛物線彈道的缺點也是顯而易見的,即它容易被預警系統所預測,從而爲反導攔截提供充足的時間。美國的ATACMS導彈就采用了一種非典型的平飛彈道,使預警系統無法提供導彈落點的准確信息,而且近程導彈的飛行時間短,使導彈防禦系統來不及實施攔截。而俄羅斯又在“伊斯坎德爾”導彈中增加了一些新的突防技術,首先是進一步壓低彈道,使彈道更低、更平。其次,在導彈飛行中進行20~30g的大過載機動變向,即變彈道飛行,使敵方導彈防禦系統更難探測和攔截飛行中的導彈。平飛彈道加大過載變彈道飛行是當今戰術彈道導彈突防技術發展的一個方向。第三,“伊斯坎德爾”導彈還采用了雷達隱身技術,這是一種反雷達探測、提高突防概率的重要手段。雷達隱身技術包括應用特殊吸波材料和處理彈體外表等技術。

  吸波材料是對雷達波吸收能力很強的新型材料,按其工作原理可分爲三類:一類是雷達波作用于材料時,材料産生電導損耗、高頻介質損耗和磁滯損耗等,使電磁能轉換爲熱能而散發;二是使雷達波能量分散到目標表面的各部分,減少雷達接收天線方向上的散射電磁能;三是使雷達波在材料表面的反射與進入材料後,在材料底層的反射波疊加而發生幹擾,互相抵消。處理彈體外表技術則是指,“伊斯坎德爾”導彈在發射後自行抛掉彈體表面的突出部分,使彈體更加渾圓,減少雷達反射截面,增加雷達的探測難度。

  一專多能 各有所長

  2007年5月29日,俄羅斯陸軍首次成功發射了爲“伊斯坎德爾”-M導彈系統研制的R-500新型巡航導彈。這一試驗說明,俄羅斯已在研制彈道導彈與巡航導彈一體化的導彈武器系統,即在同一機動平臺上發射彈道、巡航兩種不同類型導彈的戰術地地導彈武器系統。

  而ATACMS是一種戰術地地導彈與火箭彈一體化的武器系統,M-270發射車有兩個並列相同的發射箱,可以一個貯存和發射l枚ATACMS導彈,另一個則貯存和發射6枚火箭彈。利用導彈和火箭彈的不同射程和攜帶不同的子彈藥,該武器系統可以在同一時間打擊不同距離和不同類型的目標。

  “伊斯坎德爾”導彈武器系統的發射車與M-270發射車類似,有兩個並列相同的發射器。最初該發射車的設計是貯存2枚彈道導彈,並能夠以1分鍾的間隔時間連續發射2枚“伊斯坎德爾”戰術彈道導彈。如果“伊斯坎德爾”導彈武器系統能夠同時發射彈道、巡航兩種不同類型的地地導彈,不僅有利于打擊不同目標,也使敵方導彈防禦系統的攔截更加困難。

俄美火箭炮系統兩大新星:龍卷風與M270

  在世界武庫中,火箭炮家族佔有重要地位。就俄羅斯的“颶風”火箭炮來說,曾為此領域的領先者,但很快被美國的M270齊射火箭炮系統所超越,雖然兩種火箭炮的射程相當,可M270的自動化程度已超過了“颶風”,況且M270經過了海灣戰爭的實戰考驗。針對美國的競爭,俄羅斯不甘居後,很快推出了“龍卷風” 新型齊射火箭炮系統,並於1995年12月在科威特的演示性軍事演習中進行了實彈射擊,從而在中東乃至世界上刮起了一股強勁的“龍卷風”風暴。那麼,俄羅斯的“龍卷風”與美國的M270相比,究竟誰更勝一籌呢?

  在結構上,“龍卷風”比M270稍有遜色。“龍卷風”由8輪式12管發射車、運彈裝填車和火箭彈、火控系統等組成,相對較重,計44噸。為降低發射車高度, 12根發射管分上、中、下三排布局成田字形排列,使調整火箭炮射角的液壓杆等設備安置在其中,形成大塊頭的“龍卷風”。而M270由M2步兵戰車底盤承裝的履帶式發射車、帶火箭彈的發射箱和火控系統組成,發射箱內裝有兩個各6枚火箭彈的發射存儲箱,可保存10年不需保養,遇有敵情,可立即投入戰鬥,炮手可在遠離火炮的位置上由遙控裝置發射,並有較強的防護力。

  在作戰使用上,“龍卷風”卻比M270勝出一籌。“龍卷風”配有駕駛員、操作員、裝填手和炮長4人,射擊准備時間隻需3分鐘,由於火箭彈首次使用自動控制和修正系統組合,配用了補充發動機,依此可在飛抵目標前進行飛行高度和方向的校正,從而將火箭彈的散布面積減少一半,射擊精度與傳統火箭彈相比提高 3倍,彌補了火箭彈散布過大的缺陷。其射程較遠,最小射程為20千米,最遠可攻擊70千米的目標。而M270配備炮長、駕駛員和炮手3人,發射和再裝填可在車內進行,有緊急情況,一人即可完成發射和再裝填任務。由於採用了自動控制系統,火炮的射擊准備時間可大為縮短,但還需5分鐘才能發射。同時,M270火箭炮的最大射程隻有32千米,比“龍卷風”射程近得多,精度也遠遠不及。

  在火力上,“龍卷風”與M270各有千秋。“龍卷風”配用帶破片殺傷子彈藥的集束式火箭彈、帶可分離戰鬥部的殺傷爆破火箭彈和帶自動瞄准子彈藥的集束式火箭彈。其中破片集束式火箭彈內裝72枚直徑為65毫米的預制破片子彈藥,每枚子彈藥可產生用於殺傷人員的800毫米破片300個,能夠穿透10毫米輕型裝甲的 4.5毫米破片100個,一門炮一次齊射能拋出864枚子彈藥,可產生殺傷人員破片2 5.92萬個和打擊裝甲車破片8.64萬個。由於精度高、威力大,一次發射就可摧毀敵人一個指揮中心,2-4門炮一次齊射可摧毀一個炮兵連,用10-16發彈可以消滅一個摩托化步兵連。通過專用裝置的使用,可以垂直打擊裝甲目標。總之,可在 20千米-70千米距離上打擊0.67平方公裡-1平方公裡區域的目標。而M270配備雙用途子母彈、反坦克布雷彈、末制導反坦克子母彈和二元化學彈。其中,雙用途子母彈內有重230克的子彈,可在30千米距離上打擊0.33平方公裡區域的目標。兩種火箭炮系統配用的彈藥都在3種以上,在火力威力上,都有各自的優勢。

  從整體上看,兩種系統各有所長,也各有所短。“龍卷風”射程遠、精度高﹔M270在自動化和彈藥種類上佔有優勢。所以,目前情況看兩者間還很難說誰為 “火箭炮之王”。 (孟敏 胡世榮)

http://peopledaily.com.cn/BIG5/junshi/1079/2522890.html



美軍M270 MLRS 多管火箭彈射車
新加坡欲购18门美国M142高机动多管火箭炮(图)
美國M142高機動多管火箭炮
美军首次在伊实战使用新式GMLRS制导火箭弹(图)
美GMLRS导型多管火箭炮系统火箭弹
美军首次在伊实战使用新式GMLRS制导火箭弹(图)

台军“中科院”研发的“雷霆2000” 多管火箭系统
以色列山貓輪式多管火箭炮
图文:印度陆军PINAKA多管火箭发射
印度陸軍PINAKA多管火箭發射
俄TOS—1多管火箭发射系统
塞尔维亚展示新型旋风地对地制导火箭弹(图)
塞尔维亚“旋风”基型火箭弹,LVB-250激光制导炸弹并未安装弹翼组件

多管火箭發射系統的發展趨向 >劉煥松、王斌《環球軍事》2004年第20期

  自1983年美國陸軍首次采用洛克希德一馬丁公司的多管火箭發射系統(MLRS)以來,使用該系統的用戶現已擴大到15個國家的武裝部隊,而且隨著系統靈活性的不斷提高,它在整個戰場空間發揮著越來越大的作用。在火控系統、裝填、制導、彈藥以及平臺各方面的不斷改進使該系統適于近距作戰的同時也適于縱深作戰。
     最初的M270多管火箭炮系統由聯合防務公司的M993履帶式底盤作爲作戰載體,采用與“布雷德利”步兵戰車相同的機動組件,戰鬥全重25噸,空重20噸,長6.972米,高2.617米。性能改進中最重要的是改進型M270A1式多管火箭炮系統。
  美國M270A1式多管火箭炮系統
  改進型的M270A1采用了一種“改進型發射裝置機械系統”和一種“改進型火控系統”,能夠發射新增的多管火箭系統彈藥系列。這種改進型發射裝置機械系統包括采用由車輛發動機驅動的全液壓系統,使發射箱能夠在不到20秒而不是93秒的時間內瞄准目標,且再裝填時間縮短了45%。在其他的改進中,改進型火控系統的最大特點是:帶視頻顯示器和整字鍵盤的改進型低成本火控面板、接人車載武器的雙路10兆赫數據總線、記憶存儲從1兆升級到4兆、車載慣性導航系統增加全球定位系統以及提供車載氣象傳感器使射擊方案中能夠考慮到風力修正。這種全球定位系統和氣象傳感器最早用于基本型M270多管火箭炮系統中,這是一種過渡性改進措施,使之能夠發射M26A1/A2多管火箭系統增程火箭彈和“陸軍戰術導彈系統”第一批導彈。
  法德意“歐洲火控系統”
  1998年洛克希德—馬丁公司與美國陸軍簽訂了第一批M270A1式多管火箭炮系統的低速率初始生産合同,2000年正式交付美國陸軍一種改進型發射箱,隨後于2001年9月完成第一個營的裝備。2003年該項目轉入全速率生産。與此同時,法國、德國和意大利陸軍也著手對它們各自武庫中的M270進行相應升級,命名爲“歐洲火控系統”。
  2000年2月,一份價值500萬歐元(600萬美元)的商用歐洲火控系統技術演示合同授予了由歐洲航空防務系統公司/多尼爾航空有限公司、泰勒斯公司、克勞斯一瑪菲?韋格曼公司和阿爾維斯?維克斯公司(後者在英國選擇M270A1後退出)組成的一家國際聯合公司。該演示系統裝備有ATM膝上計算機,包括火控系統計算機、6通道通信服務器和觸摸屏顯示器。由于符合5國“未來火控系統工作組”制定的標准,該演示系統可以發射新研制的M30制導多管發射火箭系統火箭彈,並能夠與更高層次的指揮系統聯網,如法國陸軍的“阿特拉斯”炮兵火力支援自動化指揮控制系統或德國陸軍的“阿裏斯”炮兵火箭突擊系統炮兵連級指揮控制系統。
  2003年6月,德國的聯邦國防技術與采購辦公室授予歐洲航空防務系統公司/多尼爾航空有限公司一份4150萬歐元的合同,研制歐洲火控系統。這些系統將安裝在237個(法國67個、德國150個、意大利20個)發射箱上。生産型系統由電源裝置、主控制裝置、帶全球定位系統接收機的定位與導航裝置和發射箱控制器組成。第一輛試驗車預定于今年第3季度推出,服役日期將從2006年開始。
  美國M142高機動性多管火箭炮系統
  在近20年中,美國陸軍多次提出了多管火箭發射系統以重量更輕的履帶式車輛或拖車爲載體的替代方案,使之更適合于快速部署部隊的需要。不過,這些方案最近才開始實施。其中之一就是洛克希德—馬丁公司的能用C—130運輸機空運的M142“高機動性多管火箭炮系統”。這種高機動性多管火箭炮系統裝填後重量爲13,7噸,可以容納一個多管火箭發射系統6聯裝發射箱或一個陸軍戰術導彈系統導彈艙,安裝在斯圖爾特與史蒂文森公司5噸中型戰術車輛系列6x 6卡車的後部。全套系統長6.94米,寬2,4米,高3.18米。
  該概念演示系統于1993年12月進行了首次火箭彈射擊,1994年3月進行了首次陸軍戰術導彈系統導彈發射。試驗後,美國陸軍于1996年按照“快速部署部隊倡議先期概念技術演示”計劃訂購了4套高機動性多管火箭炮系統樣機,隨後將其中3套分配給了第18空降軍直屬炮兵進行爲期兩年的用戶測評。
  美國陸軍正式裝備第一個營預定在2005年3月。不過,這並沒有影響2003年3月在支援伊拉克西部特種部隊備戰行動中成功部署一個高機動性多管火箭炮系統排。該排使用了3套以前分配給布拉格堡野戰炮兵的樣機。
  美國海軍陸戰隊一直在對高機動性多管火箭炮系統進行爲期兩年的評估,目前已考慮計劃采購一套網絡化高機動性多管火箭炮系統預先計劃産品改進型。這種改進型將安裝裝甲駕駛室和爲其車載火控系統安裝與該系統相配的“藍軍跟蹤”或者“21世紀部隊旅和旅以—F作戰指揮”系統接口。
  斯洛伐克RM-70型多管火箭炮的“模塊化”型
  多管火箭系統彈藥系列的另一新型發射平臺是斯洛伐克122毫米RM—70型多管火箭炮的“模塊化”型,由斯洛伐克防務公司與德國迪爾彈藥系統公司于2001年按照斯洛伐克陸軍的“奠拉克”計劃研制。這種“模塊化”系統首次演示于2001年10月,基于RM一70原來的帶裝甲駕駛室的“太脫拉”813 8 x 8底盤(總重25噸)或較輕的帶無裝甲駕駛室的“太脫拉”815 8x 8底盤,這種“模塊化”系統可以發射標准227毫米口徑多管火箭發射系統火箭彈,也可以發射蘇制BM—21型“冰雹”火箭炮系統所使用的122毫米口徑無控火箭彈。後者是由特制的28管可再用發射箱發射的。發射箱裝在一個底座結構上,其機械與電氣接口與多管火箭發射系統6聯裝發射箱的相同。車載火控系統與美國霍尼韋爾公司的TALIN—3000型3軸導航系統相連接。
  英國“輕型機動火炮武器系統-火箭炮”
  機動性最好的多管火箭發射系統平臺要數法國INSYS公司作爲英國陸軍“輕型機動火炮武器系統—火箭炮”需求解決方案正在研制中的系統。
  其基本的平臺是英國蘇帕卡特公司高機動輸送車6x4底盤,配備一個容納3名乘員的裝甲駕駛室和一個容納多管火箭發射系統6聯裝或陸軍戰術導彈系統導彈的自動裝填發射箱。英國陸軍的這種“輕型機動火炮武器系統—火箭炮”最大重量8.5噸,長7米,寬2.2米,在行軍狀態下高2.5米,一架C—130J運輸機可裝運兩輛,一架CH—47直升機可吊運一輛。法國INSYS公司同美國的洛克希德—馬-J‘公司導彈與火控系統部、英國的蘇帕卡特公司、奎奈蒂克公司、德國的迪爾公司合作,2002年被英國國防采購局選中進行“輕型機動火炮武器系統—火箭炮”評估階段的研制,不過相應J100萬美元的評估階段合同直到2003年中期才簽訂。第一輛演示樣炮可望在2005年初推出,計劃2007年開始服役,采購24套系統的總贊用約爲一億英鎊。
  彈藥的發展
  多管火箭系統彈藥系列包括多管發射火箭彈和戰術導彈,是多管火箭發射系統最重要的組成部分。在美軍服役的作戰彈藥包括:基本型(第1階段)M26雙用途子母火箭彈,含有644個M77式“雙用途改進型常規彈藥”子彈藥,最大射程32公裏,M26A1/A2增程火箭彈,含有518個M85/M77式子彈藥,最大射程45公裏;M39(第1批)陸軍戰術導彈,內裝950枚M74殺傷/反器材雙用途子彈藥,射程25—165公裏,M39A1陸軍戰術導彈,內裝300枚M74殺傷/反器材雙用途子彈藥,射程100-300公裏,陸軍戰術導彈快速反應單一戰鬥部,內裝1枚“魚叉”型213公斤的WDU—18/B高爆或破片單一戰鬥部或者最初爲“增強反應型防區外對陸攻擊導彈”研制的247公斤的WDU—40/B浸徹爆破單一戰鬥部,最大射程270公裏;M39A3(第二批)陸軍戰術導彈,裝有13枚“智能反坦克”子母彈,射程35—145公裏。
  其中,M26A1/A2增程火箭彈、陸軍戰術導彈,陝速反應單一戰鬥部、陸軍戰術導彈第二批都只裝備了極有限的數量。第二批“智能反裝甲”彈藥的生産在2002年10月低速率初始生産後被終止。44枚二批導彈到2003年4月全部交付。由于其M85子彈藥(裝有KDI公司M235電子自毀引信)的生産問題導致了M26A1火箭彈的生産被提前終止。M26A2取代了M26A1,轉而采用標准M77子彈藥,並將繼續爲非美軍用戶生産。此外,陸軍戰術導彈快速反應單一戰鬥部被列爲過渡性項目。洛克希德—馬丁公司在2002年6月接受了價值3379萬美元的合同,生産用于攻擊硬目標的44枚這種導彈,後來又增加了再生産24枚價值1700萬美元的訂單。
  制導多管發射火箭系統火箭彈
  在多管火箭效能方面,該系統最大的改進要數“制導多管發射火箭系統”的引入。該系統源自于美國1994~1997年進行的先進技術演示。洛克希德—馬丁公司被指定爲研制主承包商。該項目後來成爲1998年11月簽訂的4國(法國、德國、意大利和美國)研制協議的主體。
  制導多管發射火箭系統火箭彈裝有全球定位系統與慣性測量裝置組合觸發的鴨式前舵系統,與基本型M26雙用途子母火箭彈相比,不僅精度顯著提高,而且射程也大大增加。後者爲自由飛行設計,射程31.6公裏,而制導多管發射火箭系統最大射程超過65公裏(由于其鴨式前舵和擴大的彈尾提供的升力),並且已演示驗證其圓概率誤差不到10米。在試驗中,這種彈藥實際顯示的最大射程爲73.5公裏,遠遠高于60公裏的最低要求,也高于70公裏的目標數。
  陸軍戰術導彈系統導彈最近已開始大量用于更大範圍的戰術任務,如在1991年的“沙漠風暴”行動中只發射T32枚,而在2003年的“伊拉克自由”行動中僅僅在開戰的前5天就發射了126枚,最後總共達到414枚。盡管理論上這種導彈能夠覆蓋制導多管發射火箭系統射擊範圍的大部分,但它在其他許多方面比不上制導多管發射火箭系統火箭彈。其中成本就是一個方面。再—方面就是在給定的射程內制導多管發射火箭系統對時間敏感目標的靈活反應要高得多。
  制導多管火箭發射系統火箭彈第一個疊代的就是M30雙用途改進型常規彈藥。該彈于2003年3月批准低速率初始生産。除了射程和精度不同外,M30雙用途改進型常規彈藥與M26雙用途子母火箭彈之間主要的不同在于M26戰鬥部的危險啞彈率要低得多,因爲它的每枚子彈藥都具有自毀能力。大西洋兩岸的規定是子彈藥的主級碰炸引信最低可靠性達到95%,次級自毀引信最低可靠性達到99%,以確保戰場上M30的404枚子彈藥中只有1%甚至更少的危險啞彈。然而,盡管用候選的自毀引信完成了試驗,但爲美國陸軍首批低速率初始生産的M30彈仍然裝的是標准M77式子彈藥。這種子彈藥采用的是M223機械碰炸引信,沒有自毀能力,危險的啞彈率保守估計爲4%。
  自毀引信
  2003年11月在白沙導彈靶場用作對比試驗的彈藥采用的是整體式或附加式煙火與電子自毀引信,其中包括由美國寶路華技術公司提供的實驗型M223EI煙火自毀引信、KDI
公司的M235電子自毀引信以及德國榮漢斯公司(與法國陸軍武器工業集團公司合作)和美國聯合技術系統公司(與以色列軍事工業公司合作)提供的其他實驗型煙火自毀引信。此外,據認爲作爲性能試驗的一種基本型彈是M101或稱“PIM77”,這是M77榴彈的一種産品改進型,裝M239機械碰炸引信,沒有自毀能力,但比M223的失效率要低一些。
  在去年11月導彈制造商爲獲取政府訂單而舉行的展示導彈優良陛能的發射比賽中,KDI公司的M235電力機械自毀引信被認定爲性能最佳的引信,其主級碰炸引信總可靠性爲96.7%,自毀後啞彈率爲1%。其他各競標公司的這兩項指標的數值是,聯合技術系統公司/以色列軍事工業公司分別爲93.7%和1%,德國榮漢斯公司/法國陸軍武器工業集團公司分別爲91.1%和0.7%,美國寶路華公司分別爲82.5%和5.6%。第二次競爭發射試驗,M235仍將與美國聯合技術系統公司和德國榮漢斯公司提供的(盡管可能不是M223E1)進行對比試驗,兩者都會作一些必要的改進。試驗後,M235連同一種煙火自毀引信(作爲M235使用的由另一公司制造的産品)一起有望成爲進行生産鑒定試驗的彈藥。至少在最初,指定爲美國陸軍全速率生産的M30彈預計會裝配KDI公司的電子自毀引信,交付英國陸軍的也會采用這種引信,因爲英國陸軍承諾采用與美國同類産品相同的制造標准。其他歐洲國家的陸軍雖沒有類似的承諾,但經濟因素可能驅使它們作出類似的選擇。
  制導多管火箭發射系統火箭彈下一個計劃的疊代者是XM31單一戰鬥部型。該型彈藥繼2002年快速反應單一戰鬥部火箭彈和爲期9個月的部件樣品試制項目演示之後于2003年3月批准進入系統沒計和研制階段。2003年10月,洛克希德—馬丁公司導彈與火控系統部收到價值1.19億美元的系統設計和研制合同,預計持續到2007年。該合同包括提供86枚火箭彈,其中71枚用作發射試驗品,其余部分用于其他試驗。此外,洛—馬公司還爲26次初始配置發射試驗和39次後繼配置發射試驗提供試驗設備。美國的初始生産型裝有通用動力公司的重80—90公斤的預制破片戰鬥部和鈍感高爆裝藥。由于其裝有KDl公司的改進型電子保險備炸裝置(引信保險和解除保險用)而具有著發和延發功能,從而比雙用途改進型常規彈藥型彈更適合于在城市地區和樹林地使用,而且其精度也非常高,以至于被考慮用于“很危險”(己方軍隊距離目標在600米以內)的支援任務。在其最近試驗中,XM31據認爲達到了在35公裏處接近5米的圓概率誤差。其最小射程爲15公裏。
  競相出奇的戰鬥部
  多國後繼批生産:型計劃采用空炸模式、低易毀性火箭發動機和經過改進的抗:于擾全球定位系統接收機。預定給歐洲合作夥伴的彈藥仍舊在坎登的生産線裝配,但零部件的選擇目前還在詞論中。在法國方面,法國宇航馬特拉公司據悉一直在研究改造其BANG—125鈍感航空炸彈作爲制導多管火箭發射系統火箭彈單一戰鬥部備選戰鬥部的基准。BANG是法語BombeAeronavaledeNouvelleGeneration的首字母縮寫,是一種以鈍感彈藥標准制造的新型高爆炸彈,已經在法國海軍航空兵服役。該炸彈設計的兩個主要標准是“暴風”—M的載運要求和在“戴高樂”號航母上貯存期間更爲安全。在該航母上的有限空間和彈庫離核動力裝置不遠要求發展鈍感炸藥。BANG是世界上唯一一種能夠滿足鈍感炸藥LOVA兩星等級要求的炸彈。而在德國,其迪爾彈藥系統公司已提出一種帶3個而不是僅僅1個高長徑比穿透外殼的新穎高爆戰鬥部。不過,預定開始服役日期是2007—2008年。
  還有一種美國設計的載貨車型制導多管火箭發射系統火箭彈已進入預研階段,包括裝有射頻或者雙頻(射頻/紅外線)導引頭的可分離戰鬥部、前舵和彈翼。它先以較大的定位誤差接近目標(如機動導彈發射裝置、多管火箭炮、自行火炮和機動防空系統等),然後釋放6~10個軸向撒布的通用靈巧子彈藥。
  在大西洋的對面,相當數量的備選戰鬥部配置也已在研究中。英國正在按照“英國國防部關于制導多管火箭發射系統預先計劃産品改進應用研究項目”計劃開展研制工作,研制內容包括戰鬥部研究(包括單一戰鬥部、區域拒止以及射頻彈藥戰鬥部)、“海軍化”和增程措施。瑪特拉?英國航空動力公司與美國洛克希德—馬丁公司和法國INSYS公司合作,在今年4月獲得英國國防部授予的科研合同。按照這份合同它將演示制導多管火箭發射系統火箭彈的增程型,以2005年上半年在白沙導彈靶場進行發射試驗結束合同。預計通過采用標准空氣噴氣火箭發動機和減少發射藥、軟件修改和更高的發射角等措施,它達到100公裏的射程是有可能的。
  在其他方面,據報道以色列軍事工業公司已完成其“彈道校正系統”的試驗。該系統可與制導多管火箭發射系統的改進型制導系統媲美,預定今年將應用于以色列陸軍的64套多管火箭發射系統。它是與以色列軍事工業公司簽訂的一項關):研制和生産彈道校正系統升級組件的價值107億美元爲期10年合同的産物。這種彈道校正系統通過從發射裝置發送的指令信號提供發射後的彈道修正值。校正數據來自于地面雷達跟蹤系統,2003年9月在以色列內格夫沙漠完成了試驗。據報道通過該系統使M26火箭彈的圓概率誤差從100米以—上降低爲50米以下。該系統可應用于M26和M26A2增程型,在前——種情況下戰鬥部減少到了527枚子彈藥。
  陸軍戰術導彈改進型包括鑽地型和單一戰鬥部型號。前者通常稱爲“陸軍戰術導彈系統—鑽地型”導彈或“通用鑽地導彈”,整合了爲美國海軍的UGM—96“三叉戟”C—4潛射彈道導彈研制的Mk4重返大氣層運載工具,裝一枚227公斤常規高爆戰鬥部,設計爲對付硬和深埋的目標,並爲降低附帶損傷優先設計。在與陸軍戰術導彈系統第l批導彈分離後,經過改進的重返大氣層運載工具中的制導和控制系統控制其在外大氣層和內大氣層階段的彈道軌道。
  洛克希德—馬丁公鬧今年初接受了一份4350萬美元的合同,在2005年年底前生産60枚XM57陸軍戰術導彈系統單一戰鬥部導彈。它與現行的陸軍戰術導彈系統快速反應單一戰鬥部的不同之處主要在具有新型多模式引信,大大擴大了它的口標效果。同時,美國洛克希德一馬丁公司與英國航空航天公司皇家軍械防務分部已著手一項自主投資的合作項目,演示驗證皂家軍械防務分部“布洛奇”戰鬥部的—種超音速型號。該戰鬥部適用于嵌入XM57。“布洛奇”是皇家軍械廠炸彈增強裝藥的簡稱。這種新彈頭由英國航宇公司的皇家軍械子公司研制,是一‘種以前向聚能裝藥技術爲基礎、具有兩個爆炸裝藥的增強型裝藥彈頭,能穿透加固混凝土掩體,甚至能穿透覆蓋有幾米厚泥土的地下掩體。
  這種新型彈頭由于利用了與用于“風暴之影”與“聯合防區外武器”項目的;眶音速“布洛奇”戰鬥部相同的炸藥和材料,需要提高機械強度並修改啓動程序以適應其新的平臺。由于其爆破/破片和穿透能力,陸軍戰術導彈/“布洛奇”導彈設計被視爲是滿足英國國防部“間接火力精確打擊”需求的候選解決方案。
http://www.zydg.net/magazine/article/1009-9816/2004/20/14684.html

以色列推出山貓輪式模組化多管火箭炮(圖)

  英國《簡氏防務週刊》2007年6月19日報導 近日,以色列軍事工業(IMI)公司火箭系統分部(RSD)已研製成一種新型輪式模組化自主多管火箭彈與導彈發射平臺,並將其稱為“山貓”(Lynx)。據悉,以色列軍事工業公司利用了一年時間來研製“山貓”多管火箭炮,旨在將其研製成一種高精度、低成本的網路化多管火箭炮,並可發射一系列地對地火箭彈以達到各種不同的射程。發射大量彈藥的性能可極大地減少對分散的火炮系統的需求。“山貓”火箭炮主要通過快速的慣性導航系統(INS)來實現準確的戰術部署並具備分散能力,從而降低其面臨的反炮兵火力的風險。
  “山貓”多管火箭炮可安裝在大多數具有高機動性的8×8長軸距輪式卡車底盤上,因此它能夠發射任何口徑為122毫米~300毫米的火箭彈。這些火箭彈主要放置在密封的發射箱內進行輸送,其中包括:俄羅斯“冰雹”(Grad)系列9M22/9M22U式122毫米火箭彈(射程達20千米),其發射箱的容彈量為20發;以色列軍事工業公司研製的160毫米輕型火箭炮(LAR)非制導/精確輕型火箭炮(AccuLAR-160)火箭彈(射程達45千米),其發射箱的容彈量為13發;220毫米自由飛行/制導火箭彈(射程達45千米),其發射箱的容彈量為12發;以及未來將配用的由以色列航空工業公司/以色列軍事工業公司研製的300毫米增程火炮(EXTRA)炮彈(射程達120千米~150千米),其發射箱的容彈量為4發。增程火炮炮彈已於2007年5月1日進行了首次發射試驗。“山貓”多管火箭炮可配裝2個或1組2個裝有其中任何口徑火箭彈的發射箱。此外,該多管火箭炮還能夠攜載2枚陸基“黛利拉”(Delilah)-GL地對地巡航導彈(射程可達250千米)或1枚“黛利拉”-GL地對地巡航導彈與1個其他口徑火箭彈發射箱的整體。這些發射箱的全部重新裝填工作可在10分鐘之內完成。
  “山貓”多管火箭炮的性能包括:可進行全自動彈道計算;具有彈藥識別/選擇和發射能力;以及可採用遙控發射模式。埃爾比特公司研製的車載指揮、控制、電腦、通信以及智慧裝置可使“山貓”多管火箭炮實現自主操控,或者是成為更大的火炮編隊中的網路化綜合組成部分。據悉,以色列國防軍已對“山貓”多管火箭炮樣炮系統進行了試驗,目前正在討論專案未來發展的相關細節,內容包括將現役M26火箭彈能力與以色列國防軍使用的多管火箭炮火箭彈(MLRS)相集成。
  以色列軍事工業公司目前還正致力於將彈道修正系統(TCS)集成到“山貓”多管火箭炮中。彈道修正系統是由以色列軍事工業公司與埃爾比特系統公司伊 利斯拉集團聯合研製而成的,以色列國防軍在於2006年7月~8月間爆發的第二次黎巴嫩戰爭中首次使用該系統。據悉,在攻擊近程和遠端目標時,彈道修正系統極大地提高了射擊精度。與標準身管火炮相比,配有彈道修正系統的火箭彈的圓概率偏差僅為10米。以色列軍事工業公司的160毫米LAR火箭彈和AccuLAR火箭彈以及227毫米多管火箭炮火箭彈均配裝了彈道修正系統,目前正在嘗試將該彈道修正系統用於其他火箭彈系統。彈道修正系統可同時攻擊多個目標,從而可在提高攻擊潛能的同時減少每攻擊一次所需要的火箭彈數量。火箭彈發射出去之後,地面指揮部將與火箭彈建立資料連接,並計算目前的彈道諸元和到達目標所必需的修正量。火箭彈在收集可影響其彈道的環境資料時便開始執行彈道修正階段,通過這一過程,彈道修正便在閉環中全部完成,因為地面指揮部將指引火箭彈逐步修正其彈道。據悉,彈道修正系統要比美國和北約在制導多管火箭炮火箭彈項目中採用的GPS/INS導航系統更實惠。
  以色利軍事工業公司目前正在研製一種可用於炮兵火箭彈、炮彈以及迫擊炮彈的更簡單的GPS/INS導航系統,該系統使用以色列軍事工業公司的“純心”(Pure-Heart)差分GPS導航系統(一種微型、多平臺綜合導航、制導以及飛行控制系統)來將普通彈藥輸送至具有高射擊精度的“靈巧”武器系統中。根據從第二次黎巴嫩戰爭中得到的經驗教訓,以色列軍事工業公司目前正在加速研製“純心”導航系統。 (北方科技資訊研究所,劉婧)
http://mil.news.sina.com.cn/2007-06-22/0927450928.html

塞爾維亞展示新型旋風地對地制導火箭彈(圖)

   英國《簡氏導彈與火箭彈》2007年09月01日刊報道 在2007年6月舉行的貝爾格萊德“合作夥伴2007”(Parter 2007)防務展上,塞爾維亞Yugoimport-SDPR公司披露了一種名爲“旋風”的新型戰術地對地制導火箭彈系統,包括制導火箭彈、運輸與發射車、指揮車和後勤車。據該公司稱,該“旋風”制導火箭彈系統僅供出口。“旋風”火箭彈是通過將半主動激光制導炸彈和固體推進火箭發動機相集成獲得的。一代3軌運輸與發射車采用TAM 110型6×6卡車底盤;二代5軌運輸與發射車采用FAP 2026型6×6卡車底盤。在此次防務展上,該公司僅展示了3軌運輸與發射車,展出的導彈也只是模型。
  “旋風”制導火箭彈的有效載荷是LVB-250激光制導炸彈,後者由位于貝爾格萊德的軍事技術學院研制,長3.1225米,直徑325毫米,重310千克,翼展長1.315米。該制導火箭彈的火箭發動機采用Orkan多管火箭發射系統262毫米口徑非制導火箭彈的火箭發動機。采用這樣的配置,該“旋風”制導火箭彈長6.145米,重610千克。防務展上展出的導彈模型,在激光制導炸彈上安裝了一個長3米的翼展,這就意味著,激光制導炸彈會在主動飛行段結束後與火箭彈分離。目前,尚不清楚是否所有的火箭彈將來都會安裝彈翼組件,或者彈翼組件是否會成爲增程型火箭彈變型産品的特性。
  “旋風”火箭彈最大射程26千米,沿彈道飛行120秒,最高點可打到4千米。Orkan多管火箭發射系統發射的262毫米口徑基型非制導火箭彈的最大射程爲50千米,然而,此時的有效載荷是重80~90千克的戰鬥部,而非重310千克的激光制導炸彈。“旋風”火箭彈所要打擊的目標需有激光指示,在距命中點10千米處由激光制導炸彈的制導系統捕獲。該制導火箭彈的末段速度爲180米/秒,圓概率誤差爲5米。目前,公司已經研究出了幾種能夠提高“旋風”制導火箭彈最大射程的途徑,包括利用推力更強的新型火箭發動機,以及降低激光制導炸彈的重量。
http://mil.news.sina.com.cn/2007-08-16/0944460004.html

俄羅斯TOS—1多管火箭發射系統性能揭密(組圖) 05-03-14- 環球時報

  據俄羅斯《軍事檢閱》雜志近日報道,1998年才裝備部隊的TOS—1“噴火坦克”一直因威力巨大、技術先進而處于高度保密狀態,俄羅斯爲了開拓海外市場,終于在剛剛閉幕的“2005阿布紮比防務展”上披露了其部分性能。據稱,僅用一輛“噴火坦克”齊射30發火箭彈,在7秒內即可摧毀一個小型村落和較大範圍的集群目標。
  據介紹,“噴火坦克”是在俄軍T—72主戰坦克基礎上研制的,它采用T—72坦克的底
盤以及動力系統,全重42噸,適合在崎嶇複雜地形中行駛,並保持高達60公裏的時速,同時它自身也繼承了主戰坦克良好的防護能力。“噴火坦克”將T—72坦克上原來的旋轉炮塔以及125毫米主炮換成了一個帶裝甲防護和先進火控系統的雙人武器站,它通過電動方式實現任意旋轉升降,其武器系統爲30管220毫米火箭發射筒,分4層排列,一次齊射所需時間僅爲7.5秒,射程在400—3500米之間。
  “噴火坦克”最特殊的性能在其所發射的火箭上。過去人們熟悉的噴火武器只適用于近戰,射程大多局限在100—200米之間,很容易讓射手處于敵人火力的威脅之下,俄羅斯設計師們將火箭與噴火武器的功能結合起來,發展出新穎的火焰燃燒式火箭,火箭彈內所裝燃料爲新的化工制品三乙基鋁,遇空氣自燃,遇水爆炸,土掩後外露仍能自燃。這種火焰燃燒式火箭還能充填特殊的“雲爆劑”,在爆炸瞬間,可産生大量高溫高壓氣體,使相當于幾個足球場範圍內的人員因窒息而失去戰鬥力,做到“殺人不見血”。
  “噴火坦克”在俄軍中非常受歡迎,它特別適合于山地、島嶼、坑道、壕溝作戰,具有其它武器所沒有的精神震撼作用。
http://mil.news.sina.com.cn/2005-03-14/1037272957.html

2006年美俄以積極發展新型遠程制導火箭彈(圖)

  2006年,各國制導火箭彈項目進展順利。爲滿足陸軍的作戰需求,美國開始加速生産整體式戰鬥部制導火箭彈(GMLRS-U),並研發高效對付城區及山區目標的增強型爆破戰鬥部(EBW)變型GMLRS-U;以色列研制成功227毫米火箭彈用裝彈道修正系統(Trajectory Correction System,TCS);俄羅斯對外披露了新型122毫米制導火箭彈。
  1.美國加速生産GMLRS-U
  美國陸軍已經要求洛克希德•馬丁公司加速生産XM31 GMLRS-U。洛克希德•馬丁公司現正在爲美國陸軍生産第二批GMLRS-U,定于2006年第4季度交付。由于陸軍要求增購GMLRS-U,上述合同將進行修訂,其中的第二批次火箭彈定于2007財年第4季度交付完畢。
  2.美國發展EBW變型GMLRS-U
  2006年7月,在白沙導彈靶場,美國洛克希德•馬丁公司成功完成了EBW變型GMLRS-U的飛行試驗。試驗證實了EBW的殺傷威力高于現有GMLRS-U的整體式戰鬥部,並且精度維持不變。EBW利用超壓毀傷目標,在封閉建築物內起爆時的附帶毀傷小。與現有的整體式戰鬥部相比,EBW可對付更多類型的目標,包括城區和山區中的目標。
  3.以色列227毫米火箭彈用TCS研制成功
  2006年4月底,在以色列南部地區的靶場,以色列軍事工業公司和艾利莎公司爲以色列國防軍野戰炮兵部隊成功試射了12枚加TCS的火箭彈。試驗成功演示驗證,加裝TCS後火箭彈的精度得到了顯著提高,同時標志著TCS的研發工作結束,即將批量生産並裝備部隊。
  4.俄羅斯發展122毫米制導火箭彈
  2006年8月,在莫斯科舉行的地面部隊國際防務展上,俄羅斯展出了爲冰雹(Grad)多管火箭炮設計的新型122毫米制導火箭彈。目前,該火箭彈的研究工作剛剛啓動,重要的硬件試驗還未進行。俄羅斯稱,新型火箭彈采用了低成本制導系統,但並未詳細透露其制導體制。外界認爲,既然是低成本的設計方案,系統可能采用以下兩種制導體制:一是基于衛星導航,二是從地基雷達接收數據。美國GMLRS制導火箭彈采用的是第一種方案,以色列軍事工業公司AccuLAR 160毫米制導火箭彈以及與Elisra公司聯合研發的彈道修正火箭彈采用的是第二種方案。
http://jczs.news.sina.com.cn/2007-01-16/0913426882.html

美國多管火箭炮系統將全部配用制導火箭彈

  [美國《防務工業日刊》2006年1月13日報道] 在近來關于美國M142 HIMARS遠征火箭炮系統和DPICM子母火箭彈購買合同的新聞報道中,《防務工業日刊》誤將其所配用的火箭彈報道成了M26制式227毫米火箭彈。洛克希德馬丁公司聲明,這些火箭彈是M30制導火箭彈,而非《防務工業日刊》曾經深度報道的那些非制導火箭彈。
  所有火箭彈均爲GMLRS M30制導火箭彈,其中,在不遠的將來,將主要使用配用200磅(90.8千克)級單一型戰鬥部火箭彈。目前,減程訓練火箭彈(Reduced Range Practice Rocket,RRPR)是唯一一種仍在生産的舊式火箭彈。
http://mil.news.sina.com.cn/2006-02-03/1313348454.html

印度陸軍“皮納卡”多管火箭炮試驗獲得成功

  [印度bharat-rakshak網站2005年5月27日報道]  印度的“皮納卡”(Pinaka)多管火箭炮系統于5月27在昌德普爾的“驗證與實驗站”成功地進行了試驗。目前,該系統正處于先期發展階段。
  自1995年以來,“皮卡納”系統已經進行了若幹次嚴格的試驗。它是一種戰區武器系統,可在30千米以外對現有火炮進行補充,並具備快速反應能力。
  印度陸軍已經成功完成了第一階段的用戶試驗,並提出了一些改進建議。目前,國防部的研究與發展部門正在對其進行改進。
http://mil.news.sina.com.cn/2005-06-06/1610294554.html

M20導彈100火箭炮衛士WS火箭炮.艦載遠程火箭炮ATACMS系統HIMARS系統MLRS系統雷霆2000WM120火箭炮M142火箭炮龍卷風火箭炮M270火箭炮伊斯坎德爾SS-26BP-12A神鷹SY400
我要檢舉 台長:阿楨
人氣(3,475) | 回應(26)| 推薦 (0)| 收藏 (0)| 轉寄
全站分類: 社會萬象(時事、政論、公益、八卦、社會、宗教、超自然) | 個人分類: 大陸陸軍 |
此分類下一篇:中國迫擊炮
此分類上一篇:中國輪式火砲

衛士
WS-2多管制導火箭
  衛士二號”是川航總公司新近研製的,一種帶有控制系統的遠端多管火箭武器。它以高機動輪式越野車為運載方式,採用六聯裝貯運發射箱,火箭彈可根據不同的戰略戰術要求,換用六種以上不同類型的戰鬥部。該系統的火箭發射車通常以連作為基本作戰單元,任務是攻擊敵方400裏內縱深範圍內的目標。
  “衛士二號(WS-2)”主要戰術技術性能
  彈長7150毫米,彈徑400毫米,戰鬥部品質200千克,設計精度(CEP)小於等於600米,起飛品質1275千克,最大飛行速度M=5.6,最小射程為70公裏,
  最大射程為200公裏,發射方式為車載箱式傾斜發射。
  戰鬥部種類及指標
  破甲-殺傷雙用途子母彈戰鬥部,子彈數量540枚,子彈靜破甲深度大於等於85毫米,子彈有效殺傷半徑大於7米
  綜合效應子母彈戰鬥部,子彈數量61枚,子彈預製破片數大於200枚,子彈靜破甲深度180毫米,子彈縱火面積大於50平方米。
  雲爆彈戰鬥部,戰鬥部裝藥品質120千克,峰值超壓最大值25米處0.1Mpa,60米處0.02Mpa。
  殺爆彈戰鬥部,戰鬥部裝藥量120千克,殺傷破片(含鋼珠)數40,000枚,有效殺傷半徑85米。
  殺爆燃彈戰鬥部,有效火種數10,000枚,殺傷破片(含鋼珠)數38,000枚,有效殺傷半徑85米。
http://www.zgjunshi.com/power/Article_Show.asp?ArticleID=2966

WS-1式320mm輪式火箭炮

WS-1多管火箭系統由WS-1火箭、火箭發射車、射擊指揮車和運輸裝填車等組成。作為進攻性武器,一般對面積目標射擊,用於摧毀敵方縱深目標,如各種設施;火力陣地、交通中心和通信中心等,具有機動性高、靈活性好、成本低、使用和維修方便等特點。WS-1火箭最大射程為80千米,最小射程為20~30千米,最大飛行速度為3.6馬赫,最大飛行高度30.千米。火箭長4.52米,直徑0.302米,起飛品質520,千克。火箭由引信、戰鬥部、固體火箭發動機和尾段組成,採用慢速自旋加尾翼的穩定方式。
検検它的戰鬥部重150千克,有殺傷、爆破戰鬥部和子母彈戰鬥部兩種。殺爆戰鬥部的有效殺傷半徑為70米;子母彈的子彈殺傷半徑為3米,最大破甲厚度達肋毫米。戰鬥部的引信可根據作戰需要選用觸發引信或近炸引信。
検検火箭發射車發射車為6X6全驅動式,承載能力強,越野性能好。採用風冷式柴油發動機,有利於在缺水和沙漠地區行駛。發射車上有4具圓筒形發射定向器,定向器內有螺旋導軌,可保證火箭離筒時必要的旋轉速度。車上還載有瞄準系統和儀器艙。瞄淮系統有手動和電動兩種操作方式,可保證高低和方向瞄準的快速性和準確性。
検検儀器艙裝有通信設備和炮長、瞄準手的射擊諸元顯示器,可完成與射擊指揮車的通信聯絡並接收各種指揮指令和射擊諸元資料,瞄準手據此進行諸元裝定。為了能使火箭發射車具有單車作戰能力,儀器艙內還配有主動段風速和風向測量儀、射擊諸元電腦和相應的軟體。射擊指揮車射擊指揮車是WS-1火箭系統的機動作戰指揮中心,它可同時指揮數額發射車協同作戰。
検検車上的主要設備有:有線、無線資料傳輸通信系統,電腦彈道仿真系統,陣地氣象和主動段風速、風向探測系統,定位、定向系統等。通過這些設備,射擊指揮車可完成上下級之間的通信聯絡和作戰指揮3接收氣象通報並探測發射陣地的氣象參數以及風速、風向;確定各發射車的位置座標並為之定向:計算射擊諸元並傳輸到各發射車上。
検検運輸裝填車運輸裝填車是運輸和裝填WS-1火箭的配套裝備。每輛火箭發射車配備1輛運輸裝填車,與火箭發射車對接後一次可裝填4枚火箭,所需時間不超過10分鐘。運輸裝填串與火箭發射車以及射擊指揮車所用的底盤均為同種型號,從而有利於車輛的維護保養以朋即戰時的協調 。
技術參數:
戰鬥全重:噸
乘 員:8人
最大速度:85公裏/小時
最大行程:600公裏
發射速率:4發/秒
載 車:6x6“鐵馬”卡車底盤
最高公路時速:85公裏/小時
最大行程:600公裏
最大涉水深度:0.7米
最大回轉半徑:11米
發動機:300馬力風冷柴油機
發 射 器:4管雙排發射器
高低射界:°~+°
方向射界:±102°
射速:4枚18秒內發射完畢
http://www.zgjunshi.com/power/Article_Show.asp?ArticleID=1349

WS-1B式320mm輪式自行火箭炮

WS-1B多管火箭系統由WS-1B火箭、火箭發射車、射擊指揮車和運輸裝填車等組成。一個火箭連為一個作戰單元,包括1輛射擊指揮車、6~9輛火箭發射車和6~9輛運輸裝填車。WS-1B可以4管或8管齊射,它的主要特點是射程遠、反應速度快、精度高、安全可靠和成本低廉等,可以用來攻擊敵方軍事基地、集群裝甲部隊、導彈發射陣地、機場、港口、交通樞紐、政治經濟中心、工業基地等。
火箭長約6.2米,直徑與WS-1相同,起飛品質708千克;最大射程180千米,最大飛行速度為5馬赫,最大飛行高度60千米。其單燃燒室固體發動機長約4.7米,重538千克,採用複合推進劑,裝藥量為376予克,發動機最大推力275千牛,工作時間為5.3秒。戰鬥部重150千克,可根據作戰需要選用兩種戰鬥部,一種是內裝鋼珠和預製破片的殺傷爆破戰鬥部,主要用於打擊人員等軟目標;另一種是子母彈戰鬥部,主要用於摧毀敵裝甲集群目標。
http://www.zgjunshi.com/power/Article_Show.asp?ArticleID=1350

A100型300毫米多管火箭炮
A100式300毫米10管火箭炮是我國研製的新型火箭炮。
検検A100型300毫米多管火箭武器系統,由1輛指揮車、4~6輛發射車和4~6輛運彈車組成一個基本作戰單元。火箭發射車採用TA80型越野車為底盤;配備的火箭彈安裝有簡易控制系統,可保證攻擊的準確度,戰鬥部為二元(反裝甲、反人員)子母式戰鬥部。
検検採用先進的雙用途子母彈戰鬥部,彈長7。3米,直徑0。3米,起飛品質840千克,戰鬥部品質235千克、殺傷威力方面達到了世界先進水準。火箭彈採用先進的一次拋散的破甲、殺傷雙用途子母彈戰鬥部,開殼、拋殼、拋撒子彈一次完成。子彈數不少於500個,子彈的動破甲厚度不小於50毫米,有效殺傷半徑不小於7米,子彈散佈半徑為100±40米。每輛發射車每車載彈數 10發;戰鬥部品質 235千米;子彈數>500/彈,一門火箭炮一次齊射10發火箭彈,可在目標區上空投射出5000枚子彈藥。
検検中國A100火箭炮,對炮彈採用簡易飛行控制技術系統,突破了遠端火箭武器精度較差瓶頸,分別對橫向偏差和射程偏差進行修正。火箭彈在85千米上的散佈誤差小於1/300,在多管火箭領域來說幾乎是最高的,甚至超過了身管火炮的射擊精度。
検検A100供彈車採用8×8越野底盤,自重21噸,載重22噸,可攜帶10發火箭彈。滿載時在公路上最大行駛速度可達60千米/小時,一次加油行程不小於650千米,最小轉彎半徑15米,最大爬坡度57%,最大涉水深度不低於1。1米。該車可運載兩組10火箭彈,車後帶有隨車吊吊裝彈藥
口徑:300毫米
最大公路速度:60公裏/小時
全彈重:780千克
彈長:7200毫米
戰鬥部重:200千克
最大射程:100000米
最小射程:40000米
http://www.zgjunshi.com/power/Article_Show.asp?ArticleID=1348
2008-05-08 07:41:39
中俄
中國版龍卷風:PHL96火箭炮列裝部隊

2006年11月13日,網上貼出了國産300毫米大口徑PHL96火箭炮的照片,從照片上看,該炮底盤用的是萬山WS2400型8X8越野車,國産PHL96式300毫米大口徑12管火箭炮,主要用于殺傷遠接近地域內的群目標,消滅開闊地帶和掩體內的有生力量,摧毀摩步連、坦克連和炮兵部隊的非裝甲、輕裝甲和裝甲設備,攻擊戰術導彈、防空系統和機坪上的直升機,也可摧毀指揮所、聯系樞紐和軍工設施。
參考國産A100型300毫米多管火箭炮系統,與俄制300毫米,“龍卷風”多管火箭炮系統的技術參數,對國産PHL96式300毫米大口徑12管火箭炮的技戰性能推測忽悠如下:

中國PHL96型300毫米多管火箭武器系統

  中國PHL96型300毫米多管火箭炮,與俄羅斯BM-30龍卷風是同一級別的多管火箭武器,主要用于打擊敵戰役,戰術縱深內的各種集群目標,與美國M270和俄國BM-30相比,中國PHL96型300毫米多管火箭炮在射程、精度、威力等方面都毫不遜色,特別在射程上應該還具有明顯優勢,其整體性能位于世界同類武器前列。
  中國PHL96型300毫米多管火箭炮:最大射程:應該>85千米,達到100公裏左右;最小射程20至40千米之間;密集度<1/300;每車載彈數 12發;戰鬥部質量 235千米;子彈數>500/彈;齊射時間<1分;發射准備時間<7分;撤收時間<2分;再裝填時間<20分;貯存壽命 10年;公路最大行駛速度60千米/小時;使用環境溫度 -4~+50℃。
 中國PHL96型300毫米多管火箭武器系統主要由火箭彈、發射管組、發射車、指揮車、運彈車組成。
1、中國PHL96型300毫米火箭彈:火箭彈長7。3米,直徑0。3米,起飛質量840千克,戰鬥部質量235千克。衆多新技術的采用使火箭彈在射程、命中精度、殺傷威力方面達到了世界先進水平。火箭彈采用先進的一次抛散的破甲、殺傷雙用途子母彈戰鬥部,開殼、抛殼、抛撒子彈一次完成。子彈不少于500個,子彈的動破甲厚度不小于50毫米,有效殺傷半徑不小于7米,子彈散布半徑爲100±40米。
  中國PHL96型300毫米火箭彈,肯定也采用了簡易控制系統,分別對橫向偏差和射程偏差進行修正。火箭彈在85千米上的散布誤差小于1/300,在多管火箭領域來說幾乎是最高的,甚至超過了身管火炮的射擊精度。
  2、PHL96型300毫米火箭發射車:發射車采用萬山WS2400型8×8越野底盤,12根發射管分上、中、下三排布局成田字形排列,使調整火箭炮射角的液壓杆等設備安置在其中,形成大塊頭的PHL96型300毫米火箭炮。
自重21噸,載重22噸,可攜帶12發火箭彈。滿載時在公路上最大行駛速度應該可達60千米/小時,一次加油行程不小于650千米,最小轉彎半徑15米,最大爬坡度57%,最大涉水深度不低于1。1米。該發射車可在公路、土路或灘頭實施機動,在中雨、中雪或能見度大于50米的霧天進行發射,在局部照明條件下進行夜間發射。
從行進狀態轉入戰鬥准備狀態僅需3分鍾。戰車占據發射位置、得到目標指示後,地形定位、火箭彈軌迹定位、發射仰角確認自動完成,齊射時間38秒,戰鬥班組緊急撤出發射陣地的時間爲1分鍾。
3、作戰使用:PHL96型300毫米多管火箭武器系統的一個基本作戰單元包括1輛指揮車、4至6輛發射車和4至6輛運彈車。采用無預置陣地和有預置陣地兩種作戰模式。在無預置陣地作戰模式下,各發射車接收到指揮車或上級提供的目標坐標和高空氣象數據後,自主定位定向、測量低空氣象數據、測量發動機藥溫、進行發射諸元計算、瞄准、發射;
在有預置陣地作戰模式下,各發射車接收到指揮車或上級命令後,進入預定發射陣地,到達發射位置後按標志進行方向瞄准;指揮車計算射擊主要傳送給各發射車,發射車收到後進行瞄准,火箭參數裝訂及點火、發射。運彈車所攜彈藥可供發射車再齊射一次,因此每輛發射車可連續發射24發火箭彈,1個作戰單元可連續發射火箭彈96至144發,共投射4。8至7。2萬顆子彈,覆蓋大于2平方千米的範圍。
http://bbs.news.sina.com.cn/tableforum/App/view.php?bbsid=4&subid=1&fid=60247&tbid=5537

WS-2遠程火箭炮的性能可以和俄羅斯的“龍卷風”媲美嗎?

中國“衛士二號(WS-2)”火箭炮武器系統是一種帶有控制系統的遠程6管火箭武器。它以高機動輪式越野車爲運載方式,采用六聯裝貯運發射箱,火箭彈可根據不同的戰略戰術要求,換用六種以上不同類型的戰鬥部。該系統的火箭發射車通常以連作爲基本作戰單元,任務是攻擊敵方400裏內縱深範圍內的目標。

“衛士二號(WS-2)”主要戰術技術性能

  彈長7150毫米,彈徑400毫米,戰鬥部質量200千克,設計精度(CEP)小于等于600米,起飛質量1275千克,最大飛行速度M=5.6,最小射程爲70公裏,最大射程爲200公裏,發射方式爲車載箱式傾斜發射。
“衛士二號(WS-2)”戰鬥部種類及指標:
  破甲-殺傷雙用途子母彈戰鬥部,子彈數量540枚,子彈靜破甲深度大于等于85毫米,子彈有效殺傷半徑大于7米
  綜合效應子母彈戰鬥部,子彈數量61枚,子彈預制破片數大于200枚,子彈靜破甲深度180毫米,子彈縱火面積大于50平方米。
  雲爆彈戰鬥部,戰鬥部裝藥質量120千克,峰值超壓最大值25米處0.1Mpa,60米處0.02Mpa。
  殺爆彈戰鬥部,戰鬥部裝藥量120千克,殺傷破片(含鋼珠)數40,000枚,子彈有效殺傷半徑85米。
  殺爆燃彈戰鬥部,有效火種數10,000枚,殺傷破片(含鋼珠)數38,000枚,子彈有效殺傷半徑85米。

俄羅斯“龍卷風”齊射火箭系統

“龍卷風”(BMJ-30式)系統有12個發射管,配置在8輪的MAZ-543M型底盤上,車體長達12.4米,高約3米。“龍卷風”的組成包括:發射車、安裝有吊車和裝填裝置的運輸裝填車、殺傷爆破火箭彈。火箭彈的發射可在發射車的駕駛室內控制,也可用手持式操縱臺控制。發射架裝在車體後部,可以快速向左右旋轉和上下升降。12個又粗又長的發射管分3組配置:左右兩側各有一組共8個管,成“田”字形布置;在這兩組發射管的上方成“一”字形設置4個發射管。每個發射管內裝有1枚重型火箭彈,火箭彈彈徑300毫米,長達7.8米,全重800千克。
“龍卷風”火箭炮的特點是射程遠、射擊精度高、威力大。其火箭彈上首次使用了控制系統組合,火箭彈配備有補充發動機,依此火箭可在飛抵目標前進行飛行高度和方向的校正。與非可控式火箭彈相比,&quot龍卷鳳&quot的最大優點是將火箭彈的散布面積減小了一半,射擊精度提高了一倍,彌補了以往火箭彈散布太大的缺陷。它的最小射程爲20千米,最遠可以攻擊 70千米的目標,而它的距離散布偏差只有0.2%,接近普通榴彈炮的射擊精度。“冰雹”在20千米的距離上可打擊4公頃的區域,“颶風”在35千米的距離上可打擊29公頃的區域,美國的M270能在30千米的距離上打擊33公頃的區域。而“龍卷鳳”的殺傷面積則超乎人們的想象,達67公頃,確切地說是從 20~70千米的距離上打擊67萬平方米的區域,在經過進一步的改進後,可望提高到100公頃。
“龍卷風”使用的火箭彈包括帶破片殺傷子彈藥的集束式火箭彈、帶可分離戰鬥部的殺傷爆破火箭彈和帶自動瞄准子彈藥的集束式火箭彈。火箭彈還有較高的戰鬥部比例——在重達800千克的火箭彈中,戰鬥部的重量便達280千克。在集束式火箭彈內有72個重量爲2千克的子彈,其攻擊地面目標、如掩體、裝甲目標的角度與普通火箭彈有所不同,通過專用裝置的使用可以垂直打擊目標。一次齊射12發火箭彈可抛出864枚子彈。火箭炮可進行單發射擊,也可以在38秒內將12 發炮彈全部發射出去。由于它精度高、威力大,因此只用一次齊射就可以完全摧毀敵人的一個指揮中心,2~4門炮的一次齊射可以摧毀一個炮兵連,用10~16 發彈可以消滅一個摩托化步兵連。
“龍卷風”火箭炮的另一“過人之處”是機動能力強。雖然全系統總重達44噸,但它的柴油發動機功率很大,高達525馬力,因此具有良好的越野行駛能力,最大行駛速度爲60千米/小時,最大行程達850千米。“龍卷風”在發射後可迅速轉移,可有效避免受到敵方的攻擊,具有較強的生存能力。指揮艙內裝有三防裝置和通風設備。爲了保證火箭炮的作戰能力,每門炮配有1輛彈藥車,裝有專用裝填起重機和12發火箭彈,可在20分鍾內裝填完畢。“龍卷風”的反應時間也很快,只需3分鍾就可以從行軍狀態轉入戰鬥狀態。新配備的指揮車上配有先進的數字計算機、數據傳輸裝置和無線電通信設備,可以指揮6門火箭炮的快速射擊。“龍卷風”于1995年12月在科威特的演示性軍事演習中進行了實彈射擊表演,在中東乃至世界武壇刮起了一股強勁的龍卷風暴。

可見,單論性能,WS-2遠程火箭炮和俄羅斯的“龍卷風”相比,攻擊威力略遜,機動能力相仿,而射程WS-2遠程火箭炮遠大于俄羅斯的“龍卷風”。因此俄羅斯的“龍卷風”不如WS-2遠程火箭炮。
http://iask.eat.sina.com.cn/b/11709501.html?from=related
2008-05-08 08:11:00
鬼雄
台長,恐怕大陸火箭炮裏面,還是缺少了幾個重要成員。
在下倒是想聼聼對於阿富汗等戰場使用的中國火箭炮,您有什麽看法。
還有,把一些文章名字動動,比如1989那篇,否則我無法訪問。
2008-05-10 14:26:36
版主回應
《天安門一九八九》嗎?
http://mypaper.pchome.com.tw/news/souj/3/1306751047/20080508063819/
文章名字還算中性吧
內容也很反動(對反中者而言,反反得正之辯証法式反諷。)

本文太偏重介紹高科技的遠程火箭了
原以為可用下文交待其它
http://war.news.163.com/07/1212/16/3VHD4DA900011232.html

但還是漏了世界名炮107

中國的107毫米火箭炮和前蘇聯的AK-47突擊步槍、RPG-7火箭筒,可說是世界上三大低科技、但卻因“設計合理”“生産方便”“生産成本低下”且“使用方便”、至今仍廣泛被各地反抗強權(如美蘇)之游擊使用的老式常規武器。

RPG-7火箭筒、本台已貼於:
http://mypaper.pchome.com.tw/news/souj/3/1306091306/20080420064600
http://mypaper.pchome.com.tw/news/souj/3/1306138002/20080421064511

AK-47突擊步槍、後貼

至於107毫米火箭炮的圖、文,可見:
http://ido.3mt.com.cn/Article/200802/show916379c30p1.html
http://www.chinanewsweek.com.cn/2007-11-20/1/8963.shtml
2008-05-13 07:17:16
鬼雄
多谢。

我刚写了一篇自己经历的地震情况,请移步观看。
2008-05-12 22:29:10
480公里?
臺軍稱解放軍演練射程480公裏遠程火箭炮(圖)

環球時報駐臺北特約撰稿人周先報道 臺“國防部”軍事新聞網6月21日報道稱,解放軍日前在福建沿海某演習場進行了衛士-2新一代遠程火箭炮作戰演練,衛士-2是目前解放軍口徑最大,射程最遠的火箭炮,最大射程可達480公裏,發射方式爲車載箱式傾斜發射。若將這種超遠程的火箭炮部署在福建沿海,臺灣全島由南至北均在其射程之內。
  臺媒稱衛士-2是從衛士-1B火箭炮的演進而來,火箭彈直徑406毫米,殺傷半徑在450米以上。該火箭炮可配備高爆彈、燃燒彈、鑽地彈、子母彈等,末段采用全球衛星定位、電視、紅外線或激光作彈道修正等技術,能産生巨大的威懾。每枚火箭用密封箱裝,運載車有自動裝填系統,打完後可迅速裝填。衛士-2多管火箭系統由衛士-2火箭、火箭發射車、射擊指揮車和運輸裝填車等組成。一個火箭連爲一個作戰單元,包括一輛射擊指揮車、六到九輛火箭發射車,和六到九輛運輸裝填車。它的主要特點是射程遠、反應速度快、精度高、成本低廉,可以用來攻擊敵方軍事基地、集群裝甲部隊、導彈發射陣地、機場、港口、交通樞紐、政治經濟中心、工業基地等。
  報道稱,衛士-2遠程火箭炮彈種極多,從公開的影像數據顯示,“子母彈”和“尋地彈”的攻擊精確度非常高,資料顯示射程爲360公裏,有專家認爲可達425公裏。另外,衛士-2還有一種火箭彈彈內可攜帶三個小型無人機。抵達目標上空後投放攜帶自殺彈藥的無人機,然後搜索地面雷達信號,執行自殺攻擊,可在最大射程上進行反雷達作戰和電子幹擾作戰。
http://mil.news.sina.com.cn/p/2008-06-22/1018506408.html
2008-06-23 08:57:13
版主回應
和中國超遠程火箭炮的設計者聊聊(楨:以下多謬)

  我國現有裝備的水平已經達到了射程300公裏以上(WS-2)、精度200公裏10米以內(A200)的程度,這已經是導彈了。未來我國超遠程火箭炮的推銷,面臨著成本費用、作戰模式、系統配套、國際環境等多方面的制約。做爲超遠程火力壓制兵器,追求射程更遠、精度更高當然是不能動搖的前進方向,但是,一味的繼續追求射程遠,對于市場推銷反而會帶來不利的影響。
  畢竟,客戶的需求是多種多樣的、支付能力是千差萬別的、面對的環境是複雜多變的,絕非一個射程遠就可以使得所有客戶都滿意。
  我想,退一步海闊天空!
  具體的想法是,把射程壓下來,把精度、威力提上去。最遠射程控制在100公裏左右(還要縮短最近射程),彈徑保持在350毫米到400毫米之間,精度提升到5米以內。這樣一來,大口徑火箭炮重回炮兵的序列,而更遠的目標則有戰術導彈予以解決。
  把射程壓下來,推進段的減重可以分配到戰鬥部和制導裝置上,彈徑可以增加、威力隨之提升,可以增加更複雜的制導裝置;射程近、速度低,也有利于提高精度;射程近,對偵察、通信能力要求減低;同時,更象是戰術武器而規避國際條約的限制。
  這樣一款短射程(相比300公裏而言)、大威力、高精度的大口徑火箭炮,可以滿足客戶更多樣化的需求。
  就拿中國陸軍來說,從目前看,我陸軍面臨著兩個棘手的難題:
  一是如何突破臺灣、藏南堅固的防線。臺灣和藏南等地區都有異常堅固的工事,其起堅固程度絕不是155毫米加榴炮所能摧毀的。
  二是如何突破越軍依托山嶽叢林布設的防線。地形、植被帶來的麻煩我們在1979年領教過。
  克服鋼筋水泥的堅固防線,可以依靠大彈徑的鑽地彈頭,400毫米彈徑加上近乎垂直落下的角度、非常高的速度、極高的精度,可以一段一段的把敵工事掀開。
  克服依托山嶽叢林布設的防線,可以依靠燃料空氣彈頭,大面積的清楚地面植被、人工障礙物並殺傷人員。
  在施行其他任務(如:壓制敵炮兵、反裝甲、殺傷軟目標)時,大彈徑可以攜帶更多的爆破子彈、殺傷子彈或末敏子彈。
  如果我們的火箭炮一味的在射程上下功夫,和彈道導彈、巡航導彈、飛機搶生意,反而會在比較近的距離上(100公裏以內)形成打擊力量的空白。
  我剪輯了一段視頻,是德軍在二戰期間的大口徑炮。當年德軍有“多拉”、“卡爾”這樣的大炮,在攻擊塞瓦斯托波爾要塞的過程中發揮了作用。但因爲機動不便,沒有在斯大林格勒參戰,而德軍恰恰受困于堅城之下導致整個戰局逆轉。後來德軍趕制了“突擊虎”,但是爲時已晚了。這對于我國的火炮設計、裝備應該有所啓發。
  理想的狀態,是一套發射裝置配備兩種彈型:一種是超遠程火箭彈,強調射程兼顧威力、精度;另一種是中近程火箭彈,強調威力、精度而不刻意追求射程。這樣的一款大口徑火箭炮,必然是國際軍火市場上的搶手貨。
  這對于規避國際條約的限制也有好處。比如,把這種火箭炮賣給伊朗,同時告訴老美,“放心!射程80公裏,對于貴國強大的空軍來說,這就一盤菜。”等到真打起來,突然射程提高到400公裏!此時,要一口咬定不撒嘴,“這是內賈德獨立自主、自力更生的結果!”然後就偷著樂!
回應
瞎說,中國火箭炮的作用是代替武裝直升機提供炮火支援,因爲中國缺乏空中突擊力量。遠程符合國情。
我國的遠程火箭炮是爲了威懾臺獨分子的,在海峽沿岸擺放上千門遠程火箭炮,直接覆蓋臺灣島多有威懾力?
LZ引用的數據不准確,從目前公開的資料來看,WS-2目前射程200多KM,不過精度在600M左右,不過WS-2D還只是猜測,射程達到400KM,不過從邏輯上來說,不可能把火箭做成導彈那樣的精度,否則就徹底喪失了價格低廉的優勢。
LZ所說的WS-2精度已經到達10M,就火箭炮而言已經是一個天文的概念了,反艦版的戰斧巡航導彈射程差不多也在400多KM,但是他的理論精度也才6-10多米,實際作戰精度大概在15米左右。BGM用了多種制導手段,地形+慣性+GPS+電視制導才達到了這樣的精度。
不好意思我看錯了,我以爲LZ說的是WS系列能達到10M的精度,沒注意你說的是A200系列。
A200的精度是覆蓋精度,不是落點精度,不過同樣,能精確到10M也已經很不容易了
簡直就是一派胡言,你以爲炮是阻擊步槍啊,還五米呢,也不知道你有沒有計算過一顆炮彈的爆炸面積是多大
火箭炮精度由10米提高到5米有意義麽?對我們來說火箭炮的意義就是遠程、低廉,近程的火炮和火箭炮我們又不是沒有,可對臺灣,遠程火箭炮就是極佳的選擇。
http://club.mil.news.sina.com.cn/viewthread.php?tid=209612&extra=&page=1
2010-05-05 11:38:00
土耳其WS-2
南京廣州軍區大量列裝中國版龍卷風遠程火箭炮
http://mil.news.sina.com.cn/p/2008-08-31/1113519040.html

8月30日,在土耳其勝利日閱兵式上,中國制WS-2遠程多管火箭炮和B611戰術導彈再次閃亮相登場
http://bbs.news.sina.com.cn/tableforum/App/view.php?bbsid=4&subid=1&fid=97735&tbid=2315
2008-09-01 08:36:00
WS-2售伊朗?
中國WS-2超遠程火箭炮裝備伊朗軍隊嚇壞美國

最近一位中國軍方少將在訪問非洲時放話不排除向伊朗出售WS-2遠程火箭炮的可能性。這種向伊朗出售WS-2火箭炮的言論必將深刻的影響老美的對臺武器銷售計劃。
該型超遠程火箭炮的射程可達360公裏,但業內人士認爲應該是425公裏。臺灣全島由南至北,均在其射程範圍之內,且其價格要比彈道導彈便宜得多,可大量裝備部隊,故將對臺灣構成重大威脅。更有臺軍官員曾表示,如果解放軍大量裝備這種武器,臺灣購買“愛國者”等防空和反導系統的意義就將完全喪失。
去年,有消息報道說,黎巴嫩希望購得WS-2,那麽,以色列大部分地區都可能被罩在火箭雨之下,一旦發生大規模戰爭,它的巨大毀傷和破壞力將很可能改變戰爭進程。
WS-2以連爲單位裝備,每6輛車組成一連,並有指揮車﹑通訊車﹑彈道校正雷達組成。該火箭炮的彈徑也是世界之最,裝備威力強大的高爆彈﹑燃燒彈﹑鑽地彈﹑子母彈或反裝甲彈等戰鬥部,末端將采用全球衛星定位,電視、紅外線或激光作彈道修正,可大大提高精度。每枚彈的毀傷半徑在450米以上。該炮一次發射可同時發射四枚火箭彈。按照這樣計算,一個火箭炮連,一次齊射,可將7平方公裏的戰場炸成一片火海。另外,由于WS-2價格低廉,能效比高,甚至可一定程度上替代價格昂貴的短程導彈。
  另外,WS-2還有一種火箭彈彈內攜帶三個小型無人機,抵達目標上空後投放攜帶自殺彈藥的無人機,然後搜索地面雷達信號,執行自殺攻擊,整個攻擊過程和哈比類似。在最大射程上進行反雷達作戰和電子幹擾作戰。無人機本身帶有自主動力,而且體積小,今天展示的WS-2火箭彈體積碩大。出口型號的WS-2火箭炮口徑是380毫米,解放軍自己使用的WS-2口徑應該是420毫米,無人機全部設置在火箭彈內部,投放完子彈頭後減速,然後再投放無人機,整個過程用錄象形式放出。
http://bbs.news.sina.com.cn/treeforum/App/view.php?bbsid=4&subid=1&fid=100107&tbid=6311&ismain=
2008-09-14 08:41:01
107实&
南京军区新型107毫米火箭炮实弹射击
http://mil.news.sina.com.cn/p/2008-09-17/1116521819.html
2008-09-18 08:04:12
版主回應
中國107毫米火箭炮大顯身手(另參本館:中國與非洲 伊斯蘭革命

  利比亞政府軍和反對派部隊的拉鋸戰升級,雙方在東部和西部各地爆發激烈戰鬥。圖爲反對派武裝使用RPG火箭筒攔截進攻的政府軍。
  看到這張圖片,內行人明白,中國造的107毫米火箭炮又發威了。通常,人們將AK-47突擊步槍,RPG-7火箭筒和107火箭炮並列爲世界上最著名的三種常規武器。
  其實,107火箭炮是一種高度人性化的精品火炮,各種參數經過了反複優化。該炮體積和外形尺寸小,重量輕,機動性好,可以由吉普車牽引或騾馬拖曳,也可由人力分解搬運,很適于遊擊作戰。所用的火箭彈最大射程8公裏。爾後,又改進設計定型了63-1式107火箭炮。1975年再次改進,命名爲1963-2型殺爆榴彈。最大射程高達8.5公裏。
  利比亞反對派改裝的“戰車”,前爲中興公司制造的皮卡,後爲豐田公司制造的皮卡,在以往的戰亂照片中,豐田皮卡加裝武器是非常常見的武裝分子“戰車”。
  盡管美軍心理戰部門通過媒體大肆宣傳這三種武器是"低技術、低價格、低素質人員使用"的三低武器,但在戰場上和107火箭炮交過手的美軍一線官兵普遍對這種外形簡陋的東方火箭炮心懷敬畏。
2樓 利比亞的武器是中國造?看著像是蘇制。
4樓 107火箭炮絕對是地地道道的中國造~有些武器確實是極其邪惡啊~
http://club.mil.news.sina.com.cn/viewthread.php?tid=325052
2011-03-10 11:54:08
巴購A-100
巴基斯坦購買A-100火箭炮應對印度龍卷風(組圖)

  據合衆國際社亞洲在線25日報道,巴基斯坦將從中國購買A-100遠程火箭炮。巴軍工領域消息人士透露,巴方去年同中國精密機械進出口公司簽署購買。這是中國首次向其他國家出售A-100遠程火箭炮。
    2001年,印度與俄羅斯簽訂價值4.5億美元的斯莫奇火箭系統購買合同。2008年,首批到貨的斯莫奇火箭系統參加了印度國慶節閱兵。來自中國軍工領域的消息稱,斯莫奇火箭系統的最大發射距離是90千米,而中國的A-100最遠發射距離是120千米。近期在進行發射裝置改進後,A-100的攻擊准確度也大幅提高。
  中國A100遠程火箭炮是一種10管300mm的多管火箭發射系統,由中國國家精密機械進出口公司研發制造。該火箭炮安裝有簡易導引模式,更大提高了火箭炮的散布精度。2002年以後開始裝備解放軍。巴基斯坦軍工領域的消息稱,巴方正在考慮能否在中國以外的地方生産A-100遠程火箭炮,不過目前階段,巴基斯坦仍將繼續進口該火箭炮。
  一些國際分析家認爲,中國精密機械進出口公司研制的A-100和北方工業公司研制的AR-2遠程火箭炮,是抄襲俄羅斯莫奇火箭系統研制而成。對此,上述兩家中國公司否認了這種說法,他們表示,這三種火箭炮具有本質的區別,A-100和AR-2系統不能發射“斯莫奇”型號的火箭彈,斯莫奇也不能發射A-100和AR-2的火箭彈。
  目前,中國正在對A-100和AR-2遠程火箭炮進行技術和結構升級,比如將兩套系統由目前的筒狀發射裝置替換爲箱式垂直發射裝置。前者不僅造價高昂,而且不易重新裝填彈藥。目前中國的AR-1火箭炮系統已經更換爲箱式垂直發射裝置。
http://mil.news.sina.com.cn/p/2008-09-27/0959523358.html
2008-09-28 07:52:07
WS2可代近程導彈
中國WS2火箭炮射程遠精度高可替代近程戰術導彈09-01-20兵器知識

  “衛士二號”是四川航天技術研究院新近研制的一種帶有控制系統的遠程多管制導火箭武器系統。這類制導火箭具有雙重用途,可使用制導火箭和戰術導彈等多種彈種。它以高機動輪式越野車爲運載方式,采用六聯裝貯運發射箱,火箭彈可根據不同的戰術要求,換用六種以上不同類型的戰鬥部。

  WS一2彈長7.150米,彈徑400毫米.最大飛行速度爲5.6M,射程爲200千米,設計精度(CEP)小于等于600米,起飛質量1285千克,戰鬥部質量200千克。發射方式爲車載箱式傾斜發射,發射准備時間不超過12分鍾。

  WS一2與“衛士”早期系列火箭武器系統相比具有明顯的優勢。首先是射程加大。火箭炮的射程與火箭彈的口徑有關。WS一2火箭彈彈徑400毫米,彈長也增加了不少,射程提高到200千米。就其口徑和射程來說,WS一2遠程多管火箭武器系統堪稱中國目前同等口徑中射程最遠的火箭炮系統。

  其次是精度提高。爲了保證必要的射擊精度.火箭彈采用了簡易的制導和彈道修正措施.提高了控制精度,射擊密集度小于3‰。

  另外,WS-2放棄了以往圓筒式發射箱,采用了一體化設計的六聯裝貯運發射箱傾斜單射或齊射。發射准備時間不超過12分鍾。這也是目前世界火箭炮發射箱最主流的設計樣式,因爲火箭彈采用密封箱裝彈,儲存和發射均很方便。而且,配用的彈藥運載車上裝有自動裝填系統,一次齊射完成後可迅速再裝填。其發射車采用新型8x8高機動輪式越野車爲底盤,具備良好的機動性。

  對于火箭炮來說,提高射程、打擊精度以及毀傷威力已經成爲主要發展趨勢。WS一2火箭炮系統具有射程遠、齊射威力猛、作戰反應快、使用維護簡單、價格低廉、效費比高等許多優點,甚至可在一定程度上替代價格昂貴的短程戰術彈道導彈,其市場和發展前景相當廣闊。
http://mil.news.sina.com.cn/2009-01-20/0805539426.html
2009-01-20 09:13:09
版主回應
美稱臺灣購愛國者3導彈無力對抗大陸遠程火箭炮 2010-01-14 國際在線

  近日,美國明確表示售臺“愛國者”-3型導彈,加強臺灣反導能力,此舉引發了中國政府的強烈抗議。但美國智庫詹姆斯敦基金會指出,大陸解放軍已經“成竹在胸”,早就改變了對付臺防空系統的“套路”,開始用遠程火箭炮代替導彈壓制臺軍防空網。

  火箭炮壓制臺防空網

  當地時間1月6日深夜,美國國防部宣布,允許洛克希德-馬丁公司出售新型的“愛國者”-3型導彈給臺灣,但是數量不明。報道引用軍事分析家說法稱,愛國者是同級武器中最精良的導彈之一,可以擊落中國大陸的短程與中程導彈。雖然美國方面一再吹噓此次售臺的“愛國者”-3型導彈性能先進,但大陸解放軍方面早已有了見招拆招的法寶。
  美國著名智庫詹姆斯敦基金會于1月7日刊文指出,大陸解放軍早就有了應對之法,那就是用先進的遠程精確制導火箭炮代替老式的對地戰術導彈,壓制臺灣的防空系統。其文章猜測,解放軍原來在臺海附近部署有大批的“東風”-11型(DF-11)和“東風”-15型(DF-15)導彈,不過現在已經開始用新式的遠程火箭炮替換老型號導彈。因爲新式的遠程火箭炮生存能力更強,部署也更加靈活,在射程方面,可完全壓制臺灣現有防空系統。其中的“衛士”-2型火箭炮裝有200公斤的彈頭,飛行速度達到5.6馬赫,最大射程高達200公裏,其改進型“衛士”-2D火箭炮的射程更是增加到380公裏。另外一種“衛士”-3型火箭炮還采用了GPS衛星制導,打擊精度能輕松地達到20米,而且更加便宜。與導彈相比,這些先進火箭炮對臺灣防空網的壓制能力更強。

  “愛國者”-3無力應對

  詹姆斯敦基金會認爲,在過去10年中,解放軍戰術導彈、巡航導彈和衛星制導火箭炮戰力有了顯著提升,臺灣的防務重點就是應對這些精確制導武器。此次,臺灣引進“愛國者”-3型防空導彈主要是針對解放軍的中、近程戰術導彈。軍事分析人士指出,對于解放軍裝備的“衛士”-2型、“衛士”-3型火箭炮,“愛國者”-3絕沒有“還手之力”。
  首先,解放軍遠程火箭炮的搭載平臺爲高機動輪式車輛,部署十分靈活,反應時間快,可在短時間內進入陣地,並齊射大量彈藥。而“愛國者”-3型導彈雖然性能先進,但其雷達和發射系統龐大,主要由拖車運載,機動性能受限,該系統本身就很容易遭到對手打擊。其次,“衛士”-2型、“衛士”-3型火箭炮已經廣泛應用了GPS、“北鬥”等衛星導航系統並可裝備“子母彈”,完全可以實現“大面積精確打擊”,令對手防不勝防。最後,“愛國者”-3主要用來攔截先進的戰機和導彈,面對“鋪天蓋地”的遠程火箭彈,即使“有力攔截”,但絕對無法面面俱到。多門火箭炮一次齊射就可發射上百枚彈藥,而臺軍所有“愛國者”導彈僅有幾百枚而已。

  美臺軍售“得不償失”

  中國外交部副部長何亞非在1月9日表示,美國向臺灣出售武器損害中國國家安全和臺海和平穩定,中方對此堅決反對。
  有分析人士指出,臺灣想通過購買“愛國者”-3型導彈來獲得“安全保障”的想法並不正確,購買美制先進武器只會不斷挑動大陸,不利于兩岸關系的發展。只有增進兩岸互信和溝通,才能有效地維護和促進臺海穩定。對于美國來說,售臺武器雖然能“制衡中國”,並帶來短暫的商業利益,但必將影響中美關系的大局。

  專家:中國會“見招拆招”

  對于美國售臺武器,除了在軍事和政府層面應對外,中國還有“其他選項”。中國國防大學戰略所所長、軍事戰略專家楊毅接受《世界新聞報》記采訪時建議,中方也可以在經濟層面和軍事交流層面作出反應。
  楊毅認爲,美國經常利用無中生有的事情,對中國公司進行制裁。但美國的大公司一方面要到中國來賺錢,一方面又對臺灣賣武器,那中方也可以對這些公司進行制裁。此外,楊毅還強調,美國對臺軍售問題並不是一成不變的,中方必須告訴美國這種做法是不行的,對中美兩軍交往,以及對中美兩國在地區和全球合作上會造成負面影響。楊毅表示,中國應對美國對臺軍售會給予綜合考慮,“具體措施上,政府會一步一步、根據美國的表現來出臺”。
http://mil.news.sina.com.cn/2010-01-14/1220580765.html

另詳參本館:中國導彈防禦
http://mypaper.pchome.com.tw/souj/post/1303741947
台灣飛彈防禦解決方案
http://mypaper.pchome.com.tw/souj/post/1285852725
2010-01-15 10:26:36
阿楨
美韓軍演首日 解放軍炮轟黃海2010-07-28 中時 亓樂義

 大陸中央電視台昨在《新聞卅分》節目,播放南京軍區某炮兵部隊舉行大規模遠程火炮打擊演習的實況。報導稱,參演的火炮為國造,是解放軍陸軍中遠程火炮的主力,經由演習對其進行全面檢驗。據信,這是二○○六年裝配南京軍區的PHL03式遠程火箭炮,射程一五○公里。(楨:有央視公布演習畫面為証是PHL03,聯合報記者李志德竟然圖文不一成「衛士二型」!另參本館:天安艦事件 )
   火箭炮雖不及飛彈,但其成本低,具有射速大、火力猛以及突然性和不受電子干擾等特點,密集發射,彈如雨林。我火炮專家說,面對一五○公里火炮射程,美軍艦隊需保持二百公里安全距離,依次類推,解放軍還有射程更遠的火炮,一旦使用,其火力覆蓋範圍抵近第一島鏈。解放軍這次演習,等於向美宣示「航母編隊最好不要進入第一島鏈。」
 據報導,解放軍發動這次大規模火炮實彈演習,同時使用無人機、雷達、戰場電視和光學儀器等多重偵察手段,為整個演習進行綜合評估。專家指出,尤其無人機的使用,既能縱深偵察,又能進行校正射擊和戰場監控,對台灣的威脅更為明顯,我方尤應警覺。
留言和迴響
哇, 威脅很大. 射程150公里. 台海最窄處, 不過是130公里 .
阿共 還有450公里的火箭砲
只可惜火箭炮不會轉彎,軍艦要固定不動才打得到,短程反登陸還管用些.(楨:已能制導!另參本館:中俄精確制導武器)
買以色列的反火箭(ㄟ)火炮設備就好了,比TMD便宜好用.(楨:都不划算!)
對台灣的威脅更為明顯,我方尤應警覺。要拿台灣來出氣嗎?
這是什麼話,作者明顯思想偏差,台灣和大陸同文同種,都是中國的一部份,為什麼美國第七艦隊開到家門口都不以為意,反倒大陸對黃海射幾個沖天炮就視為威脅?
火箭系統不僅岸置,放船上一樣可用.老共現在在搞的是,把所有裝備儘量能塞進一個貨櫃的size裡.真開打時,拿民間貨船一樣開打.不用花大錢造那麼多軍用船艦.
2010-07-28 12:11:20
版主回應
以色列測試世界首款反火箭彈系統 被指性價比太低(另參本館:以黎巴又戰? 以入侵巴

以色列研發的世界第一款專門用于攔截火箭彈的“鐵穹”防禦系統,2010年7月19日接受了最後一輪實彈測試,這標志著該系統將很快進入戰鬥值班。據以色列《國土報》7月20日報道,“鐵穹”主要用于攔截黎巴嫩真主黨使用的“法迪爾”系列遠程火箭彈,以及加沙哈馬斯武裝使用的“卡桑”、“冰雹”系列火箭彈。
“死亡之吻”攔截火箭彈
“不管‘喀秋莎’(指火箭彈)來自何方,總會有一束燦爛的火炬親吻上去,然後綻放出死亡之花。”以色列國家電視臺19日晚在播放“鐵穹”系統實彈測試時,用如此“藝術”的解說詞描繪了該系統的運作經過。以色列國防部稱,在測試中,“鐵穹”與以色列空軍和地面防空體系協同,“以完全實戰模式成功擊落大批危險目標”。
“鐵穹”系統由以色列拉斐爾公司研制,每套系統配有6個發射臺,每個發射臺配備20枚小型雷達制導導彈,能攔截射程5~70公裏的火箭彈以及迫擊炮彈。攔截系統能計算來襲目標的彈道,首先選擇摧毀威脅較大的目標,放過預計落入人口稀少地帶的火箭彈或炮彈。以色列打算在11月前首先部署兩個“鐵穹”作戰單位,它們由車輛牽引,可以部署在邊界任何地方,“鐵穹”將首先部署在加沙附近地區。
另據《國土報》介紹,“鐵穹”研制費用大約2億美元,由于預算緊張,可能需要數年才能部署足夠的“鐵穹”系統。《耶路撒冷郵報》21日援引“鐵穹”項目負責人雅西?德魯克爾的話說,每枚攔截導彈成本高達10萬美元。特拉維夫大學的軍事專家盧溫?佩塔茲說:“一枚攔截導彈就要10萬美元,而一枚‘卡桑’火箭彈才幾十美元,‘法迪爾’遠程火箭也不過500美元,僅真主黨武裝自己就至少有15萬枚火箭彈,這樣下去,我們會破産的。”不過,以色列防長巴拉克說,如果火箭彈襲擊使以色列遭受重大傷亡,再加上以軍實施報複行動,每天的費用可能高達15億美元。從這個角度看,“鐵穹”系統就非常有意義了。此外,5月20日,美國衆議院以壓倒性的410票,批准向以色列提供2.05億美元,幫助其研發和部署“鐵穹”防禦系統。
三層防禦網保以色列安全
以色列媒體稱,敘利亞、埃及、伊朗等國的中遠程彈道導彈發展令人矚目,從1998年起,這些國家相繼進行了6種新型導彈試驗,伊朗甚至還在研制洲際導彈。更讓以色列不安的是,得到伊朗支持的哈馬斯武裝曾向以色列南部地區發射數千枚的火箭彈,而在2006年黎以沖突期間,得到伊朗支持的黎巴嫩真主黨也向以色列北部地區發射近4000枚火箭彈。伊朗等國的導彈,以及哈馬斯和真主黨武裝的火箭彈,被認爲是以色列向伊朗核設施發起攻擊的後顧之憂。
作爲應對措施,以色列在2006年底推出多重反導體系的建設計劃,決定采用三層防禦網來防止以色列遭受彈道導彈、火箭以及其他近程導彈的襲擊。
根據設想,以空軍在帕爾馬奇等基地部署的3個箭-2攔截導彈連是最外層防禦網的骨幹,它以反戰術彈道導彈爲主,兼顧反飛機、反巡航導彈等;至于中層防禦網,以空軍已在海法、比爾謝巴等6座城市部署了國産箭-1導彈,其作戰距離30公裏,作戰高度15公裏,一旦敘利亞或者黎巴嫩真主黨從貝卡谷地發射近程導彈,箭-1導彈就能起到“攔截大壩”的功效;最內層防禦網的方案當屬“大衛投石索”和“鐵穹”兩套系統。前者的攔截高度比“鐵穹”略高,由美制“愛國者”PAC-2機動導彈發射架發射,每個發射架可發射16枚導彈,主要在高空攔截來襲導彈;彈道較低的火箭彈和迫擊炮彈則由“鐵穹”對付。
上述三層防禦網一旦完成,將大大增強以色列的安全性。有了堅實的“盾牌”提供掩護,從來就不缺乏進攻“利劍”的以色列,會讓中東地區的安全局勢充滿更多變數。
http://news.ifeng.com/mil/4/detail_2010_07/24/1826160_0.shtml
2010-07-28 12:15:36
阿楨
俄售印度龍卷風火箭炮存在多種嚴重缺陷(圖)

印度陸軍展示俄制龍卷風遠程火箭炮
  東方網2010年9月15日消息:據俄羅斯軍事工業綜合體網站9月14日報道,印度總財政監察員在其近日提交的一份報告中指出,印度軍方斥巨資從俄羅斯進口的“龍卷風”多管火箭炮系統存在著一系列問題,嚴重影響了其作戰效能的發揮。
  印度曾先後于2005年12月和2007年3月與俄羅斯簽署了兩份采購總計42套“龍卷風”系統的合同,總價值高達5.62億美元。按照合同約定,俄方還提供了配套的彈藥運輸車、指揮車、氣象保障車、維修車、備件和各種射程的火箭彈。印方訂購的“龍卷風”系統已在去年5月份全部交付完畢。
  印度陸軍在2007年7月使用首批提供的“龍卷風”系統裝備了三個團。不過,其中一個團在2008年10月和11月進行試射時卻發現,這些火箭炮火控系統中的陀螺自動定位系統存在著嚴重缺陷。
  在2005年簽署正式合同前,俄羅斯方面曾在印度的要求下于2002年夏季對“龍卷風-M”系統進行了測試。印方當時要求火控系統電子配件要能在40-50攝氏度的溫度下正常工作,但在測試過程中卻發現,其所能承受的最高溫度只有36攝氏度。爲此,印總參謀部堅持在要求的溫度下對俄制電子系統的工作能力進行補充測試。
  測試的結果並不理想:參與測試的13套陀螺穩定系統中有7套都出現了問題。需要指出的是,這種系統的單價高達10.68萬美元,而火箭炮射擊的精度在很大程度上取決于它們的性能。爲解決這一問題,俄方建議爲這些系統加裝冷卻系統,不過,所需的費用必須由印方支付。
  此外,“龍卷風”系統所裝備的所有加密通訊設備也非常不可靠。印度財政監察員的報告顯示,“由于內部配件出現故障”,共引發11次完全或部分失效事故。

  ……………
  與此同時,由于未采購必要的輔助裝備,例如具備高機動能力的彈藥運輸車、全球定位系統和重型裝備後撤車等,導致“龍卷風”系統在印度的使用面臨諸多困難。
http://mil.news.sina.com.cn/2010-09-15/0946610900.html
2010-09-16 10:06:26
阿楨
美國首度同意售台戰術導彈 2011-01-01 旺報 (另參本館: 美軍火箭 臺軍火箭 中國火箭

 外媒報導,美國五角大樓12月10日已通過決定,同意出售台灣226枚由洛克馬丁公司製造的新型陸軍戰術導彈(ATACMS)系統及24套發射平台等設備,總價超過了9千萬美元。如果這筆軍售交易成功,將創下美國對台出售攻擊性武器的先例。
 美國ATACMS(陸軍戰術導彈系統),是本世紀末和21世紀初的重要陸軍武器系統,它具有多種終點效應、較高的命中精度、靈活的戰場機動性和良好的生存能力。
 ATACMS全長396公分,直徑為60.69公分,重1530公斤,最大射程300公里。

美國可能向台灣出售ATACMS戰術導彈(組圖) 2010-12-31 東方網

據報道,2010年12月20日,美國國防部向洛克希德馬丁公司購買24部多管火箭發射車和226枚ATACMS戰術導彈及相關的後勤設備,價值9.16億美元。這批軍火將按照對外軍事銷售制度由美軍出售給阿聯酋和台灣。
早先阿聯酋曾經向美國訂購了100枚ATACMS戰術導彈,根據此次合同美軍購買用於軍售的導彈數量,推斷台灣將獲得126枚ATACMS戰術導彈,而臺軍並沒有部署M270型MLRS多管火箭炮系統,很可能這些導彈將使用台灣自製的與山寨版M270——雷霆2000型火箭炮上。
http://big5.china.com/gate/big5/news.china.com/zh_cn/international/1000/20101231/16322479.html
2011-01-03 10:36:14
版主回應
軍團砲兵飛彈化之展望 2008/12/01

雖說目前陸軍係以旅級為主要作戰單位(如:機步旅、裝甲旅…等),然仍保有軍團(6/8/10軍團)做為管制及協調作戰資源分配之機制,戰時則作為指揮中樞並利用其資源支援麾下各旅遂行地面防衛作戰;以砲兵為例,重型火力載台(M59 155mm加農砲、八吋拖曳/自走砲、工蜂六型多管火箭)皆屬軍團砲兵配屬,然由於目前軍團砲兵裝備多屬待汰換之老舊裝備,軍方已提出汰換構想,除了即將量產佈署的雷霆2000多管火箭外(汰換工蜂六型多管火箭)外,在「軍團砲兵飛彈化」的指導下,發展砲兵飛彈已是必然驅勢。
雷霆2000多管火箭的模組化彈箱設計,已具搭載砲兵飛彈之潛力,由於設計概念相近,後文將以美製ATACMS(砲兵飛彈)的例子(M270載具可發射多管火箭或砲兵飛彈)來推估軍團砲兵飛彈之需求。
ATACM(MGM-140)的射程,視型號自block-1的125km,到block-2的300km不等,佈署的子彈頭更是多樣化,除了人員殺傷子彈頭、傳統高爆彈頭、BAT反裝甲導引彈…等等不一,提升砲兵火力多樣化與戰術彈性,有效取代美軍原先佈署的長矛(MGM-52) 短程地對地飛彈;對國軍而言,佈署砲兵飛彈除了取代傳統大口徑拖曳火砲外,亦能提升砲兵火力的機動性與反應速度(配置於機動載具上發射)。
若能研發出近似ATACMS的砲兵飛彈(射程>125km),戰時除了可有效支援本島各作戰區地面作戰外(不需倚賴海/空軍支援),若能佈署於外島,必要時亦可協助空軍進行反制作戰,封鎖福建沿海機場,迫使敵機群轉向後方佈署; 陸軍於雷霆2000多管火箭完成佈署後(預計採購3個營,54套發射單元,各軍團各1個多管火箭營),實應思考研製佈署砲兵飛彈的需求,不妨增購載具(亦採購3個營,54套發射單元,各軍團各1個砲兵飛彈營),專事發射砲兵飛彈,於擴充飛彈砲兵規模的同時,無需侷限於與多管火箭共用載具,可以光明正大的佈署機動式短程飛彈(類似共軍DF-11 SRBM)。
http://mypaper.pchome.com.tw/f14tomcat/post/1320605672

中國神鷹400制導火箭可與戰術導彈共架發射 2010-11-17

  中國軍工打造國產版M270多管火箭炮系統
  在2008年的珠海航展上,航太科工集團展出的一款名為SY400的“火箭炮”系統因其獨特的外形、構造和發射方式引起了人們的注意,並一度掀起了激烈爭辯。爭論的焦點就在於這款號稱是“火箭彈”的SY400究竟是導彈還是火箭炮彈。如果說它是火箭彈,SY400的彈體中不但裝有慣性陀螺制導系統,而且還擁有偏轉燃氣舵和可動尾翼等姿態控制機構,與人們日常概念中的發射後就“無能為力”的火箭彈似乎還是有所區別;如果說它是導彈,制導裝置又稍有些簡陋,而且也有美國GMLRS-U制導火箭的先例在前,似乎也能說是火箭彈。
  而今年的珠海航展上,SY400又給我們帶來了它的同胞兄弟——BP-12A。乍一看去,BP-12A與SY400相比長度相若,彈徑卻增大了不止一倍,尾部同樣設置了燃氣舵和可動尾翼,但沒有安裝SY400上的那種小展弦比的長弦單翼,通體渾圓。據現場人員的介紹,BP-12A的射程達到280公里,比SY400的射程增加了近40%,同時也對戰鬥部進行了改進,可以換裝多種不同的戰鬥部,是一款近程彈道導彈。不難發現,BP-12A的性能指標明顯針對MTCR(導彈及其技術控制制度)進行了調整以達到規避其限制的目的。由此可以判斷,這款武器仍將以出口海外市場為主,不大可能在國內裝備。更值得注意的是,與之前一再強調SY400是火箭彈而引起爭論不同,這次展出的BP-12A從一開始就被明確定性為導彈,這應該說是更為自信的一種表現。
  而根據航太科工集團現場展出的模型來看,發射車由原來2側各搭載1個四聯裝SY400發射箱的配置方式,被變更為一側4聯裝SY400發射箱和一側1枚BP-12A發射箱的同車共架狀態。這顯示其應該具備與SY400共用發射指揮和後勤補給系統,並實現共架發射的可能性。
  一側火箭彈一側彈道導彈並不陌生,美國的M270多管火箭炮系統(MLRS)既能發射火箭彈,又能發射軍戰術地對地導彈(ATACMS)的卓越性能就一直被奉為模組化和多任務能力的典範。而如今SY400和BP-12A兩兄弟時隔2年的先後面世,並以共架的面貌出現在輪式機動地盤上,似乎也宣告著中國版HIMARS系統的的到來。http://tw.myblog.yahoo.com/jw!kbJNfuKGHwI98ybjbIFQHFcA/article?mid=151733&prev=151766&next=151724
2011-01-03 10:52:09
阿楨
以色列首次部署“鐵穹”反火箭彈系統(另參本館: 以黎巴又戰?

  中評社北京2011-3月28日電/以色列當地時間27日在南部城市貝爾謝巴附近部署一套“鐵穹”防禦系統,這是以軍首次實地部署這一反火箭彈系統。新華社報道,當天在部署現場看到,一座導彈發射裝置已經安置於貝爾謝巴市郊一處沙漠地帶。裝置大小約為一輛中型卡車,帶有一座數米高導彈發射台。據以色列軍方官員介紹,雷達和操控裝置將分別安置在附近地區。
  “鐵穹”系統由以色列國有軍工企業拉斐爾國防系統公司研發,主要用於攔截“喀秋莎”和“卡桑”等射程在5至70公里的火箭彈。整個系統由發射、雷達、操控和監測等裝置組成,可自動探測來襲火箭彈併發射導彈在空中進行攔截。
  “這是一套獨一無二的系統,世界上沒有其他系統能以導彈擊落火箭彈”,以色列空軍防空部門負責人多龍.加維什在部署現場表示。
  火箭彈襲擊為以色列主要安全威脅之一,尤其是在與巴勒斯坦加沙地帶相鄰的南部和與黎巴嫩接壤的北部地區。近兩個星期以來,以方與加沙武裝人員軍事衝突升級,加沙人員向以南部發射數十枚火箭彈,以軍則對加沙實施多次轟炸。
  “鐵穹”系統自研發之日起即被以色列國防部門寄予厚望,但以色列內部對這一系統的成本和有效性存在爭論。以總理內塔尼亞胡27日在內閣每週例會上說,民眾不能對“鐵穹”系統抱有“幻想”,認為它可以提供“完全而徹底”的防護。
http://www.chinareviewnews.com/doc/1016/4/1/7/101641716.html?coluid=7&kindid=0&docid=101641716

韓國擬購以色列鐵穹系統 對付朝鮮火箭炮(另參本館: 天安艦事件

  中評社北京2010-12月2日電/《環球時報》報道,11月29日,韓國在延坪島舉行防炮擊疏散演習,並增加部署6門K-9火炮,使延坪島韓軍能有效打擊朝鮮炮兵陣地的火炮數量增加到12門。美國《防務新聞》29日頭版文章報道稱,炮擊事件已刺激韓國展開新一輪軍購,重點是提升炮兵防禦能力。
  朝鮮火炮一般隱藏在山洞和隧道裡,打出來的炮彈也是低空水平飛行的,所以不僅很難用雷達捕捉軌跡,回擊也很困難。據報道,朝鮮在西海5島一帶大約部署著1100套遠程火炮系統,其中包括射程60公里的火箭發射器。延坪島炮戰後,韓國總統李明博承諾將採購“世界上最先進的防禦系統”,並提前動用明年的國防預算增購軍備。隨即,韓國參謀長聯席會議和國防採購事業局(DAPA)向國會申請追加2636億韓元的防務預算。
2011-03-28 10:01:39
版主回應
俄媒:中國6種火箭炮世界先進 WS-1B列美俄後居第4 (楨:有點捧俄貶中!另參本館:中國火箭 俄國火箭 美軍火箭)

據俄羅斯武器網2011年12月27日報道,“俄羅斯武器”新聞社近期組織專家,評選世界各國各類先進武器和軍事裝備排行榜。其中俄羅斯、中國各6種,美國和以色列各2種。俄羅斯“旋風”、“冰雹”和美國HIMARS位列三甲,中國WS-1B名列第四。
俄羅斯專家在評價國內外先進多管火箭炮係統時,主要參照火力威力(炮彈口徑、發射管數量、射程、一次齊射殺傷面積、全部發射時間)、機動性能(運動速度、重新裝彈時間、行程)、使用性能(戰鬥全重、作戰班組人數、彈藥基數)三大標準,同時參考與其他同類火箭炮的性能比較,以及研制時期的技術要求。根據各項得分的總和做出整體評價。結果共有13個國家的25種火箭炮上榜,其中俄羅斯和中國成為最大的贏家。
俄羅斯上榜產品主要是9K51“冰雹”、9K57“颶風”、9A52-2T“龍卷風”、9A52-4“龍卷風”和“旋風”火箭炮。中國上榜產品是82式、89式、WM-80、WS-1B(WS-1)、A-100和90式火箭炮。其他上榜產品是以色列LAROM和LAR-60,美國MLRS和HIMARS,印度“皮納卡”,西班牙“特魯埃爾-3”,白俄羅斯BM-21A,德國LARS-2,波蘭WR-40,烏克蘭BM-21U“冰雹-M”,土耳其T-122,捷克RM-70和南非“巴塔留”火箭炮。其中排名前5的火箭炮基本戰術技術性能和研制、使用情況如下:
俄羅斯“旋風”火箭炮:122毫米口徑,發射管40個,射程100公裏,一次齊射殺傷面積84萬平方米,全部齊射時間38秒,行動速度60公裏/小時,重新裝彈時間3分鐘,行程650公裏,戰鬥全重25噸,戰鬥班組3人,彈藥基數3組(齊射單元)。“旋風”火箭炮由“合金”企業研制,共有“旋風-G”和“旋風-S”兩種改型。前者稍輕一些,計劃替代“冰雹”係統;後者稍重一些,將會替代“龍卷風”和“颶風”。兩種“旋風”火箭炮都使用通用發射箱,可使用各種口徑的發射管,能使用所有類型的火箭彈,包括122毫米“冰雹”、220毫米“颶風”、300毫米“龍卷風”火箭彈。“旋風-G”的底盤要麼選擇慣用的烏拉爾卡車,要麼選用卡馬茲卡車,而“旋風-S”則選擇更為強勁的底盤。這種火箭炮係統能夠自動射擊,能保證戰鬥係統在發射出的火箭彈飛抵目標上空之前就撤出陣地,從而大幅提高戰場生存能力。
俄羅斯9K51“冰雹”火箭炮:炮彈口徑122毫米,發射管40個,射程21公裏,一次小時齊射殺傷面積4萬平方米,全部齊射時間20秒,行動速度85公裏/,重新裝彈時間7分鐘,行程1400公裏,戰鬥全重5.95噸,戰鬥班組4人,彈藥基數3組。“冰雹”主要用于殺傷敵方有生力量、非裝甲和輕裝甲目標,在各種戰鬥條件下執行其他任務。使用“烏拉爾-375”或“烏拉爾-4320”係列卡車底盤。其中BM-21型“冰雹”火箭炮首次戰鬥使用是在1969年中蘇珍寶島衝突中,之後在其他武裝衝突中多次使用。共向55個國家出口供應。
美國HIMARS火箭炮:炮彈口徑227毫米,發射管6個,射程80公裏,一次齊射殺傷面積6.7萬平方米,全部齊射時間15秒,行動速度85公裏/小時,重新裝彈時間7分鐘,行程600公裏,戰鬥全重5.5噸,戰鬥班組3人,彈藥基數3組。HIMARS是一種高機動戰役戰術導彈和火箭炮係統,底盤選用美國陸軍5噸重FMTV輪式中型戰術汽車,一次可發射6枚火箭彈或1枚ATACMS導彈。2001年阿富汗戰爭爆發後次日即接受戰鬥洗禮,2010年2月12-13日在阿富汗南部參與大規模作戰行動。
中國WS-1B(WS-1)火箭炮:炮彈口徑302毫米,發射管4個,射程100公裏,一次齊射殺傷面積4.5萬平方米,全部齊射時間15秒,行動速度60公裏/小時,重新裝彈時間20分鐘,行程900公裏,戰鬥全重5.1噸,戰鬥班組6人,彈藥基數3組。WS-1B主要用于打擊敵方防禦縱深內最重要的目標,包括軍事基地、部隊集結地、導彈發射裝置、機場、交通運輸樞紐、行政和工業中心。WS-1B是WS-1的改進型號,中國軍隊自己沒有裝備,主要用于外銷,參與國際市場競爭。1997年中國向土耳其陸軍供應了一個連的WS-1火箭炮(5輛戰車),服役代號Kasirga(颶風)。並提供技術,協助土耳其許可生產5個連的WS-1B改型火箭炮連,服役代號Jaguar(美洲豹)。
印度“皮納卡”火箭炮:口徑214毫米,發射管12個,射程40公裏,一次齊射殺傷面積13萬平方米,全部齊射時間44秒,行動速度80公裏/小時,重新裝彈時間15分鐘,行程850公裏,戰鬥全重5.95噸,戰鬥班組4人,彈藥基數3組。
2012-01-01 10:13:58
阿楨
俄稱中國未來4年火箭炮出口量將不及巴西以色列

  據俄羅斯軍工新聞網2011年7月11日報道,俄羅斯世界武器貿易分析中心7月8日披露的一項專題統計報告簡報指出,如果當前簽署的合同、宣布的采購意向和進行的招標都能按時如數完成的話,今後4年(2011-2014)世界新型多管火箭炮市場的總銷量將爲132套16.5億美元,在出口數量排行榜上,俄羅斯將高居榜首,中國位居第5。
  俄世界武器貿易分析中心的統計結果表明,此前4年(2007-2010)世界各國共出口交付或許可生産了至少353套多管火箭炮,總金額16億美元,其中新型系統至少爲153套,價值14.53億美元,占總數量的43.3%和總金額的90.8%。相比之下,今後4年新型多管火箭炮的銷量將僅爲此前4年的86.3%,有所下降,但交易金額卻增加了13.6%。此前4年國際市場對新型多管火箭炮的年均需求量爲38套,今後4年可能會降到33套,不過今後4年的訂單尚未完全敲定。
  俄智庫統計指出,結合此前4年的交貨數據和今後4年的采購情況,在2007-2014年八年之內,俄羅斯將高居世界新型多管火箭炮供應數量排行榜首位,總計86套,價值8.45億美元。其中此前4年已出口交付了60套,7.22億美元,今後4年的訂單爲26套,價值1.23億美元。
  美國在數量上排名第二,50套,但是總金額高達13億美元,其中此前4年已出口18套,價值3.3億美元。今後4年的訂單爲32套新系統,總額9.72億美元。顯然,如果從今後4年的交易金額上來看,美國將躍居首位。
  排名第三的巴西將向馬來西亞出口36套300毫米“阿斯特羅斯-2”多管火箭炮,價值4.6億美元。以色列雖然位居第4,但是26套價值7100萬美元的兩型多管火箭炮已在此前4年交付完畢,今後4年的出口訂單目前尚未得到。
  俄稱,中國排名第五,計劃在2013年向秘魯供應24套273毫米WM-120多管火箭炮,金額2.2億美元。位列中國之後的依次是土耳其(計劃向阿聯酋出口24套122毫米T-122多管火箭炮,金額9000萬美元)、韓國(向約旦出口新型70毫米多管火箭炮)、朝鮮(2008年向緬甸交付14套240毫米M-1985多管火箭炮,價值5000萬美元)、伊朗(2008年向蘇丹交付5套國産火箭炮系統)
更多新聞
美媒體稱中國將幫印尼造1000門122毫米火箭炮
泰國借助中國WS-1B技術研制出首款國産火箭炮
http://mil.news.sina.com.cn/2011-07-12/0943656488.html
2011-07-13 09:28:00
阿楨
約旦稱中國WM120火箭炮是戰略武器 將進行升級

國産WM-120型火箭炮發射瞬間
  據俄羅斯軍工新聞網2011年8月31日報道,加拿大《漢和亞洲防務》雜志2011年6月刊援引一名近東地區權威消息人士的話披露稱,約旦陸軍期望對2008年從中國進口的一個營的273毫米WM-120多管火箭炮進行現代化升級,提高命中精度,增加射程。
  這名近東消息人士指出,WM-120型273毫米8管火箭炮由中國北方工業公司生産,使用4X4輪式底盤,公路最大速度70公裏/小時,重新裝彈時間8分鍾,最大射程80公裏。目前已向約旦和亞美尼亞出口。約旦是最先進口中國火箭炮的國家,並爲WM-120多管火箭炮采購了幾種彈藥,主要是爆破彈和爆破燃燒彈。現在約旦計劃進一步提高這種武器的命中精度和射程,准備分兩個階段進行升級。第一階段的改進目標是提高火箭彈的命中精度,預計將添加GPS制導系統或其他不太複雜的引導裝置;第二階段計劃增加射程,由80公裏增加到120公裏。
  這名消息人士透露,目前約旦正在和中國就現代化升級項目費用問題進行談判。約旦軍隊對中國WM-120火箭炮的評價非常高,稱其爲“戰略武器”。約旦首都安曼距離耶路撒冷的直線距離72公裏,在WM-120火箭炮的直接殺傷區內。通過現代化升級項目,使用GPS制導系統之後,WM-120的命中精度將會小于50米,而射程可達120公裏的火箭彈也已研制成功。據悉,2011年3月中國代表團訪問約旦時可能還討論了AR-3火箭炮的出口問題。
  俄媒稱,現在中國北方工業公司還在向海外市場推銷最大射程220公裏的AR-3型370毫米8管火箭炮,此前最大射程130公裏的AR-2型300毫米8管火箭炮已在2010年向摩洛哥供應,成爲中國向非洲地區銷售的首型火箭炮系統。AR-2和AR-3型火箭炮使用慣性制導和GPS制導系統,圓概率偏差小于50米。另外,中國還向阿爾及利亞出口了155毫米牽引式榴彈炮。
http://mil.news.sina.com.cn/2011-09-01/1114663852.html
2011-09-02 10:35:56
版主回應
俄媒稱中國WS2D火箭炮可5分鍾摧毀俄遠東目標

資料圖:衛士-2D多管火箭炮
  據俄羅斯《獨立軍事評論》周刊2012年12月30日報道,俄羅斯政治和軍事分析所副所長亞曆山大-赫拉姆奇辛撰文指出,中國軍事實力目前仍被嚴重低估,特別是解放軍的核導實力、陸軍坦克群、空軍先進戰機和多管火箭炮系統。
  從無稽之談到事實
  俄專家認爲,中國人民解放軍的軍事實力被嚴重低估,因爲中方一直在刻意壓低自己的整體軍事實力,無論是在數量,還是質量指標上。另外,俄和西方專家完全一致地確信,如果說中國在針對某個對象進行軍事鬥爭准備的話,那麽只會是中國臺灣,以及可能膽敢冒險阻撓中國恢複領土完整、實現祖國統一大業的美國。在極端條件下,也有可能會針對爭奪中國領土的個別東南亞國家。但是絕對不會針對俄羅斯。比如,中國自主研制了世界上獨一無二的05式系列水陸兩棲作戰車輛,包括步兵戰車、自行火炮和輕型坦克,聲稱全是爲了收複臺灣。實際上,這些車輛也非常適合橫渡黑龍江和烏蘇裏江。
  赫拉姆奇辛指出,衆所周知,小批量生産武器裝備從經濟的角度來講是非常不利的,畢竟産量越高成本才會越低。而且從軍事角度來說,新裝備數量太少則完全沒有太大的意義。正因如此,目前這種做法在俄羅斯和歐洲處于主導地位。他們以爲,中國也是這樣的。實際上,中國只是在相當長時間內試驗同級各類武器裝備,從中選擇最佳樣品,消除各種缺陷。在此方面,中國人遵循改革開放初期行之有效的“摸著石頭過河”的原則。在達到預期的最佳效果後,開始大量生産更爲成功的樣品。之後的生産規模,無論是歐洲,還是俄羅斯,做夢都想不到。但是不知爲什麽,無論是俄羅斯,還是西方,都不願意看到這個事實。
中國坦克實力超群
……………
中國先進戰機日益增多
……………
  中國火箭炮世界領先
  俄專家指出,傳統上中國陸軍最強的兵種是火箭兵炮兵。早在上世紀70、80年代,中國在火箭炮領域已在很大程度上擺脫了對蘇聯的依賴,研制了多種火箭炮,既有以蘇制系統爲基礎仿制的,也有完全自主研發的。而且也正是中國制造了世界上火力最威猛、射程最遠的WS-2火箭炮(6管,400毫米口徑)。其最初型號射程可達200公裏,最新型號WS-2D射程可達350-400公裏。無論是美國的MRLS、HIMARS,還是俄羅斯的“龍卷風”,在戰術技術性能上都遠遠無法與WS-2匹敵。
  俄專家指出,與航空裝備和戰術導彈相比,火箭炮的主要缺陷是射程不足,但是中國現在已經消除了這個缺陷。世界軍事媒體不久前才知道的WS-2D火箭炮,能從中國沿海打到臺灣島上任何地方,也能從滿洲裏縱深地區瞬間消滅俄羅斯在符拉迪沃斯托克、烏蘇裏斯克、哈巴羅夫斯克、布拉戈維申斯克、別洛戈爾斯克的所有部隊,而從滿洲裏邊界地區則能摧毀俄羅斯在赤塔地區的部隊、航空基地,以及阿穆爾河畔共青城的戰略企業。更可怕的是,WS-2D使用的小型炮彈具備高超音速飛行能力,飛抵最大射程處目標上空的時間不超過5分鍾。此時俄羅斯防空系統要麽已被摧毀,要麽根本沒來得及發現它們。何況,中國境內火箭炮的部署絕對不會被發現,因爲其發射裝置就像普通的卡車,甚至是發射管也有非常合適的僞裝。相比之下,美國“戰斧”巡航導彈雖然射程較遠,但是飛行速度是亞音速,飛抵最大射程處目標上空的時間不是5分鍾,而是2小時。而且其發射裝置,如巡洋艦和驅逐艦,無論如何都無法僞裝。至于北約的歐洲國家,沒有任何類似武器能在戰術技術性能上與中國WS-2火箭炮相提並論。
http://mil.news.sina.com.cn/2012-01-07/1553679586.html
2012-01-08 11:18:03
阿楨
朝鮮新型火箭炮射程可覆蓋韓國中部美軍基地(楨:伊朗也將跟進?另參本館:中國火箭 各國火箭 美以伊朗 天安艦事件 伊斯蘭革命 )

圖:朝鮮最近研發出射程達170千米(最遠200千米)的多管火箭炮(放射炮),射程足以涵蓋韓國中部地區。
  中新網2012年2月23日電 據韓國《中央日報》22日報道,經證實,朝鮮最近研發出射程達170千米(最遠200千米)的多管火箭炮(放射炮),射程足以涵蓋韓國中部地區。如果在停戰線附近發射,炮彈不僅可以達到即將從龍山轉移到平澤的美軍基地,甚至連忠南雞龍臺的韓國陸海空三軍綜合基地也在射程之內。
  韓國政府高官2月21日表示“朝鮮研發出了射程比原有的240毫米放射炮(最大射程爲90公裏)遠兩倍左右的300毫米放射炮”,“據分析,朝鮮可能是引進別國的有關技術,進行了改良”。
  根據韓國當局得到的資料,朝鮮新開發出的300毫米放射炮僅炮身就長達3米,並裝配了俄羅斯造的衛星位置情報系統“GLONASS”,擁有導航功能。軍方當局者表示“原來的放射炮利用的是慣性航法系統,在發炮時用推動力使炮彈達到目標位置,而新研發的300毫米放射炮卻裝置有准確性很高的導航裝置,更具威脅性”。
  該當局者解釋說“朝鮮的放射炮是對韓國軍方最具威脅性的武器”,“朝鮮也深知這一點,因此爲了提高放射炮的射程,他們一直在挖空心思引進中國的技術”。據悉,朝鮮利用美軍基地即將從龍山轉移到平澤的機會,一直在加緊開發能夠直接打擊平澤基地的武器。
  如果朝鮮從2010年11月進行延坪島挑釁時使用的海州炮臺發射新開發的放射炮,將直接打擊到正在建設的平澤美軍基地。
  據悉,韓國軍方當局正在准備相應對策,以應對朝鮮將新放射炮配置到實戰的情況。情報相關者透露“有情報顯示,朝鮮已經完成了300毫米放射炮的研發工作,即將對新武器進行實戰配置”。有消息證實,朝鮮從去年舉行閱兵式時,就已經將部分現役使用的放射炮下發給了預備軍工農赤衛隊,這意味著,朝鮮部隊很可能已經配置了新的武器。
http://mil.news.sina.com.cn/2012-02-23/0827682913.html
2012-02-24 11:02:55
版主回應
中國無愧火箭炮先驅 WS2性能美俄難敵

六發箱射WS-2D火箭炮圖
  據俄羅斯軍工綜合體新聞網 2012-10-24報道,自50-60年代以來,世界各國僅研製了為數不多的幾種火炮,只有美國M777榴彈炮是唯一的例外(楨:中國也有!),只有4.2噸,既能掛載到多數直升機上,又能使用輕型卡車牽引;自行火炮同樣已發展頂峰,美國只是盡量改進M109火炮。近年來只有德國研製了最新型的PzH-2000自行火炮,卻只生產了300多門。至於輪式自行火炮,近年來雖然較受歡迎,最具代表性的瑞典弓箭手和法國愷撒在各自國家的裝備數量都不多,不超過150門,不過卻向亞洲國家,特別是沙特、泰國和印尼大量供應。俄羅斯現役自行火炮數量最多,主要是老舊的2S1和2S2,新型2S19姆斯塔裝備數量同樣不大。中國最新型的PZL-05式自行火炮酷似俄制2S19,亞洲其他國家也在研製新型自行火炮,但是日本99式火炮裝備數量僅有70門,韓國K9火炮性能非常強悍,採購數量超過500門。
  俄專家表示,初期型號的WS-2最大射程200公里,現在最新型號(WS-2D)的射程已達350-400公里,無論是美國的MRLS和HIMARS,還是俄羅斯的龍卷風,在戰術技術性能方面都被WS-2遠遠拋在後面。WS-2使用的炮彈尺寸小,速度極快,具備高超音速飛行能力,最大射程內飛抵目標上空的時間不超過5分鐘,俄軍防空系統不僅無法攔截,甚至都無法及時發現。美國戰斧巡航導彈雖然射程較遠,但是飛行速度為亞音速,最大射程內飛抵目標上空的時間不是5分鐘,而是2小時,此外北約國家再也沒有任何武器在戰術技術性能上能與中國WS-2火箭炮相提並論。
http://www.chinareviewnews.com/doc/1022/8/0/2/102280243

韓國軍事網站Viggen稱中國SR-5火箭炮代表世界最高水平 2012-06-15 環球網

資料圖:中國SR-5模塊化火箭炮系統模型。
  首先,彈藥與系統整合度提升成爲SR-5型火箭炮新特點。在2012欧洲国际防务展上,中國展出了一款名爲SR-5的輪式火箭炮。與美制火箭炮相比,中國的SR-5型火箭炮不僅具備自行進行火箭發射模塊裝填的可伸縮吊架,同時在裝備5至6具大口徑火箭發射筒的情況下,在並列位置整合了20管傳統的122mm口徑火箭發射筒。122mm打擊範圍已由最初20km提升至40km,而300mm可延伸至100km左右(楨:150!)。SR-5型火箭炮成爲目前世界上第一種在單一系統中,有效整合大、中口徑火箭發射筒的火箭炮,其目前具備的技術先進程度,即使美俄短期內也難以望其項背。
  其次,在爲各種口徑的火箭彈加裝簡易制導裝置後,中國火箭炮已能執行0至400km範圍內的所有打擊任務。
  第三,SR-5型火箭炮可使中國稱霸世界火箭炮軍售市場。一方面得益于122mm口徑火箭彈成功的技術升級,其已經有能力勝任一般的戰場打擊任務。但原有發射平臺與引導裝置老舊程度嚴重,需要更新。另一方面,幾乎所有國家都希望獲得一定的遠程戰術打擊能力面對這兩種需求。相比美俄等國面對不同需求單獨提供裝備的做法,中國火箭炮無疑將依仗其更高的,以集成化爲主的技術性能,在世界火箭炮軍售市場上獲得明顯的優勢。
http://mil.news.sina.com.cn/2012-06-15/0832693122.html

簡氏稱中國推出最新出口型PLZ52自行榴彈炮

  據簡氏信息集團網站2012-10-22的消息,中國北方工業公司(NORINCO)公布了最新式PLZ52型155毫米52倍口徑自行榴彈炮的細節,PLZ45自行榴彈炮至少售予了兩個國家——科威特和沙特阿拉伯,該炮也在中國人民解放軍服役。PLZ52自行榴彈炮與PLZ45外形相似,炮塔稍有不同,總重43噸,比PLZ45重10噸。
http://mil.news.sina.com.cn/2012-10-24/1133704620.html

漢和:中國新型155毫米制導炮彈射程達100公裏 2012-08-27世界報

  據加拿大《漢和防務評論》最新一期報道,中國長征貿易進出口公司(ALMT)剛剛披露了一款編號爲PLZ-05式自行火炮WS-35的155毫米口徑精確制導炮彈,其射程竟然達到100千米,幾乎與近程彈道導彈有得一拼,但無論成本還是使用彈性都占盡優勢。
http://mil.news.sina.com.cn/2012-08-27/1140699161.htm
2012-10-25 12:25:05
阿楨
韓國軍事網站Viggen稱中國SR-5火箭炮代表世界最高水平 2012-06-15 環球網

資料圖:中國SR-5模塊化火箭炮系統模型。
  首先,彈藥與系統整合度提升成爲SR-5型火箭炮新特點。在2012欧洲国际防务展 上,中國展出了一款名爲SR-5的輪式火箭炮。這款火箭炮給人的直觀感覺是很類似于美制最新型HIMARS自行火箭炮系統。但與美制火箭炮相比,中國的SR-5型火箭炮不僅具備自行進行火箭發射模塊裝填的可伸縮吊架,同時在裝備5至6具大口徑火箭發射筒的情況下,在並列位置整合了20管傳統的122mm口徑火箭發射筒。122mm打擊範圍已由最初20km提升至40km,而300mm可延伸至100km左右(楨:150!)。有鑒于此,SR-5型火箭炮成爲目前世界上第一種在單一系統中,有效整合大、中口徑火箭發射筒的火箭炮,其目前具備的技術先進程度,即使美俄短期內也難以望其項背。
  其次,SR-5型火箭炮使中國陸軍獲得更加靈活的打擊能力。對比美俄等傳統陸軍強國,中國的火箭炮發展存在自身獨有的特點,即在獲得大口徑遠程火箭炮技術之後,仍大力發展中小口徑的中近程火箭炮。在爲各種口徑的火箭彈加裝簡易制導裝置後,火箭炮已能執行0至400km範圍內的所有打擊任務。
  第三,SR-5型火箭炮可使中國稱霸世界火箭炮軍售市場。一方面得益于122mm口徑火箭彈成功的技術升級,其已經有能力勝任一般的戰場打擊任務。但原有發射平臺與引導裝置老舊程度嚴重,需要更新。另一方面,幾乎所有國家都希望獲得一定的遠程戰術打擊能力面對這兩種需求,美俄等傳統陸軍強國分別提供裝備予以滿足,相比之下,SR-5型火箭炮的出現則向這些繼續火箭炮換代的國家傳遞出這樣一種信息,如果采購中國火箭炮,只需花一份錢,即可同時有效的滿足兩方面的作戰需求。相比美俄等國面對不同需求單獨提供裝備的做法,中國火箭炮無疑將依仗其更高的,以集成化爲主的技術性能,在世界火箭炮軍售市場上獲得明顯的優勢。
  網友熱評
這就能看出山寨的好處了吧?無限兼容,無所不能。
看起來像變形金剛…
哈哈,這種好東西居然不是韓國人發明的,難得阿
韓國難得誇中國!!
http://mil.news.sina.com.cn/2012-06-15/0832693122.html

另參本館:別再韓國行臺灣不行了 中國山寨經濟
2012-06-15 11:04:27
版主回應
(楨:面對衝天炮似的土製火箭,鐵穹攔截率果真有九成?更先進的制導火箭呢?怕似當年愛國者的宣傳吧!詳參【圖博館】:中國火箭 中俄精確制導武器 以入侵巴)

以「鐵穹」防禦系統 漏接百餘彈 2012-11-16 自由時報

以色列國土報十五日報導,在過去二十四小時,巴勒斯坦地區朝以色列發射了逾一百三十枚火箭彈,至少有一百枚落在以色列境內,然而以國最新穎的鐵穹(Iron Dome)飛彈防禦系統卻僅攔截了當中的二十七枚,顯示該系統效能低落。
鑑於戰爭經驗,以色列認定飛彈防禦是國防首要之務,在二十年前的波灣戰爭,伊拉克對以色列發射三十九枚飛毛腿飛彈,以方以愛國者飛彈反制,但命中率掛零。

反制火箭利器 "鐵穹"攔截率7成 2012/11/19 華視新聞

  以色列軍方指出,在14號到18號這幾天中,哈瑪斯總共發射了544枚火箭,除去提前墜落在加薩境內的99枚,鐵穹成功擊落302枚,攔截率逼近70%。
  鐵穹系統由美國贊助,以色列開發,每套造價合新台幣約14億五千萬,每顆攔截導彈則要價約260萬,專門攔截射程在五到70公里之間的短程火箭。

鐵穹攔截九成火箭 以防護罩 2012-11-20 中國時報

 國防部長巴瑞克形容鐵穹系統是「以國近年來技術上最令人刮目相看的成就」,性能「幾近完美」。以國官方更認為此系統將「改變賽局」。
 二○○六年夏季以色列與黎巴嫩南部「真主黨」組織持續一個月的戰爭期間,「真主黨」發射數千枚「卡秋沙」火箭,使得以國北部陷入癱瘓。以國當局於是編列約二億美元經費,研發鐵穹防禦系統,後來更獲美國提供大筆資金贊助。每套系統造價約五千萬美元;每枚攔截飛彈耗資約六萬二千美元。

以色列測試世界首款反火箭彈系統 被指性價比太低

特拉維夫大學的軍事專家盧溫?佩塔茲說:“一枚攔截導彈就要10萬美元,而一枚‘卡桑’火箭彈才幾十美元,‘法迪爾’遠程火箭也不過500美元,僅真主黨武裝自己就至少有15萬枚火箭彈,這樣下去,我們會破産的。”不過,以色列防長巴拉克說,如果火箭彈襲擊使以色列遭受重大傷亡,再加上以軍實施報複行動,每天的費用可能高達15億美元。從這個角度看,“鐵穹”系統就非常有意義了。
http://news.ifeng.com/mil/4/detail_2010_07/24/1826160_0.shtml

德媒稱哈馬斯向以色列發射中國制WS1E火箭彈 2012-11-22

德國《明鏡》周刊21日稱,哈馬斯在最近的沖突中已向以色列境內發射上千發火箭彈,即使以色列擁有先進的攔截系統,仍多次被擊中。報道認爲,這其中最主要原因是哈馬斯武器實現“國際化”:來自中國和伊朗的先進火箭彈。
  報道稱,盡管不斷遭到以色列空襲,但哈馬斯總能持續還擊,表明哈馬斯的軍事力量並沒有被削弱。以色列軍事專家收集到的情報顯示,哈馬斯不僅有自制的武器,還有不少先進的國際品牌,“主要來自伊朗和中國”。報道稱,哈馬斯擁有100枚伊朗制造的“黎明-5”型火箭彈,射程達75公裏,可將特拉維夫和耶路撒冷納入攻擊範圍內。報道說,哈馬斯還引進數量不詳的中國制WS-1E火箭彈,射程約40公裏。以色列專家估計,哈馬斯在18個月之前就擁有這些伊朗和中國制造的武器,但它們得通過重重轉運才能送到哈馬斯手中。報道稱,這些武器先是從伊朗運到蘇丹,然後再走私到埃及;最後通過沙漠卡車車隊進入加沙地帶。報道稱,“顯然這是得到埃及官方允許的,因爲這些武器很龐大”。它們也可能是在邊境被分拆運輸,然後通過走私入境。伊朗革命衛隊總司令賈法裏21日表示,向特拉維夫發射的火箭不是從伊朗運過去的,但使用了伊朗技術,“火箭彈是在加沙快速制造出來的”。
  中國軍事專家劉江平21日表示,中國一直堅持不向沖突雙方出售武器的原則,也不可能直接向哈馬斯提供先進的火箭彈。而且報道中提到的WS-1E屬于122毫米無控火箭彈,世界上至少有超過十個國家都在研制和生産相同口徑産品,從外形看它們非常相似,因此相關報道是否屬實還要打上問號。
  這並不是西方媒體第一次把伊朗、中國與哈馬斯聯系起來。“德國之聲”稱,10月23日,2008年一起校園恐怖襲擊中遇難的8名以色列高中生的家屬對中國銀行提起民事訴訟,指控中國銀行“故意且不計後果地向哈馬斯提供服務,使數百萬美元流入恐怖分子手中”。但隨後中國銀行否認有關該行向哈馬斯提供資金中轉渠道的報道。
http://mil.news.sina.com.cn/2012-11-22/1045707449.html
2012-11-22 14:24:52
阿楨
漢和:中國新型155毫米制導炮彈射程達100公裏 2012-08-27世界報

資料圖:國産GP-1型155毫米激光制導炮彈
  據加拿大《漢和防務評論》最新一期報道,中國長征貿易進出口公司(ALMT)剛剛披露了一款編號爲“WS-35”的155毫米口徑精確制導炮彈,其射程竟然達到100千米,幾乎與近程彈道導彈有得一拼,但無論成本還是使用彈性都占盡優勢。
  文章稱,近日,ALMT在東南亞武器展上公開推出了供155毫米榴彈炮發射的WS-35式制導炮彈。發射該炮彈的平臺當屬PLZ-05式自行火炮,它由兵器工業集團公司生産,而生産炮彈的ALMT則屬于航天科技集團公司。
  文章援引ALMT武器展板稱,WS-35炮彈有兩種版本,但都采用GNSS/INS制導方式,尾部安裝有四片安定翼,在彈頭上也安裝了四個安定翼,用于調整飛行姿態。
  該公司介紹說,WS-35基本型制導炮彈長1620毫米,重量18千克,理論射速爲5發/分,儲存時間爲10年,其射程可達到100千米,命中誤差爲40米。
  從圖片看,WS-35炮彈外型與美國的“亞瑟王神劍”制導炮彈頗爲相似。
  據悉,亞瑟王神劍是美國陸軍開發的第一款全球定位系統制導火炮彈藥,是一種模塊化彈藥,分三種型號,其最大射程達到64千米,且非常精確,命中誤差只有10-20米,與傳統炮彈高達370米的命中誤差相比,可謂是“百步穿楊”。
  從這個角度看,WS-35炮彈可謂“中國版亞瑟王神劍”。
  不過,文章對“中國版亞瑟王神劍”充滿了懷疑,文章指出,即使采用火箭增程技術,目前國際上還沒有開發出射程能達到100千米的GPS或GNASS衛星制導炮彈,現有産品的最大射程大致在22-60千米。文章甚至是懷疑是印刷錯誤,把“10千米”寫成“100千米”。
  不過,也有學者認爲,WS-35具備100千米射程並非毫無可能,聯系到推銷該炮彈的是中國航天工業部門,依托其深厚的航空空氣設計功底,爲炮彈配備較好的滑翔彈翼,對彈體進行降阻設計,達到100千米的射程不是不可能。
  況且,中國自身遠程炮彈制造能力就非常了得,現有的155毫米火炮上發射底部排氣彈的射程就超過40千米,連美國軍方都極爲羨慕。
  從未來戰爭形態看,WS-35炮彈的問世,標志著中國陸軍“非接觸作戰”水平將走在世界前列。
  此外,由于精確性的提高,可以大大降低炮彈消耗,使後勤壓力得以減少。此外,該炮彈還具有改裝爲偵察炮彈的基礎,屆時,中國炮兵與美軍的差距將大大縮小,甚至有所領先。
http://mil.news.sina.com.cn/2012-08-27/1140699161.html
2012-08-28 11:06:44
版主回應
俄《軍工信使》2013-4-3稱解放軍裝備10種國產火箭炮 性能世界領先

  蘇俄火箭兵炮兵歷史悠久。1941年7月16日,蘇軍一個132毫米BM-13-16“卡秋莎”火箭炮連一舉摧毀德軍一個鐵路樞紐,消滅了德軍運送部隊和裝備的軍列,開啟了火箭兵炮兵的輝煌時代。到二戰結束前,蘇軍先後裝備一系列“卡秋莎”改型火箭炮,包括BM-24、BM-14、BMD-20、RPU-14等。1963年3月28日正式服役的122毫米40管BM-21“冰雹”火箭炮成為一個時代的標誌。1976年蘇軍開始裝備更加先進的220毫米16管“颶風”火箭炮。蘇聯時代火箭炮領域的終結者是1987年開始裝備的300毫米12管“龍捲風”火箭炮,最大射程90公里,可發射制導炮彈,一次齊射可覆蓋67.2萬平方米的面積,裝彈系統實現了完全的機械化。進入新俄羅斯時代以來,“合金”科學生產企業在90年代初不斷改進“冰雹”火箭炮,最終研製出122毫米“旋風-G”火箭炮,2012年9月與國防部簽訂了36套該型火箭炮的供應協定,但是合同進展緩慢。根據官方資料,截止目前俄軍僅裝備30套“旋風-G”。生產商指出,“旋風-G”火箭炮生產前景不容樂觀,工廠曾經準備投入批量生產,但是未能被俄軍方接受,原因在於該系統最大射程只有40公里,遠遠低於軍方提出的更高的射程要求。與其前身“冰雹”火箭炮相比,“旋風-G”的主要優勢在於作戰班組人員由3人減至2人,陣地部署時間大幅減少,而且不用地形考察和測量準備就能開火,能夠使用新型半自動制導彈藥,威力較大。至於最新型的300毫米9K58M“旋風-S”,射程增加到120公里,使用格洛納斯衛星導航系統後命中精度大幅提高,制導和瞄準自動化水準明顯提升,作戰準備時間大幅縮短,從2012年起已經開始少量裝備,計畫逐步替代其前身“龍捲風”火箭炮。但是該型火箭炮的換裝進程總體進展緩慢,甚至相對停滯,俄國防部在此方面的立場仍舊不是特別明確。
  相比之下,美歐在火箭炮領域的技術進步同樣不是特別明顯,美國自1983年開始裝備M270履帶式240毫米12管MLRS火箭炮以來,直到2005年才開始裝備M142新型240毫米6管HIMARS輪式火箭炮,它能使用240毫米口徑的炮彈,標準射程40公里,還能使用ATACMS戰術導彈,採用慣性和GPS制導方式,標準射程增至120公里,最大射程140-300公里,視具體型號而定。德國1980-1083年生產的(200套)LARS-2型110毫米國產火箭炮最大射程25公里,目前已經全部退役,更換成以美國MLRS為基礎的MARS火箭炮。義大利同樣放棄國產 FIROS,改用美國MLRS火箭炮。日本自衛隊在上世紀70年代放棄了最大射程15公里的130毫米75式國產火箭炮,全部更換成美國M270 MLRS。
  以色列軍事工業公司研製的Lynx模組化火箭炮在通用性能上優於美國產品,它能廣泛使用各種類型和口徑的彈藥,從蘇聯“冰雹”火箭炮到以色列LAR-160火炮,從最大射程150公里的Extra高精戰術導彈到最大射程200公里的“達利拉”巡航導彈,另外還能發射無人機。
  現在中國人民解放軍總共裝備將近10種類型的國產火箭炮,包括1982年開始裝備的射程8-20公里的122毫米81式火箭炮(蘇聯9K51“冰雹”的仿製品),1982年開始裝備的射程10.1公里的130毫米82式火箭炮,1983年開始裝備的射程23-40公里的273毫米83式(WM-40)火箭炮,80年代末開始裝備的射程8-20(30)公里的122毫米89式火箭炮,2002年開始裝備的射程40-50(120)公里的300毫米A-100式火箭炮(9K58“龍捲風”的仿製品),2004年開始裝備的射程20-130(150)公里的300毫米PHL-03式火箭炮(9K58“龍捲風”的仿製品),開始裝備年代不詳的射程40-100公里的302毫米“衛士-1”型火箭炮,射程60-180公里的302毫米“衛士-1B”型火箭炮,射程20-40公里的122毫米“衛士-1E”型火箭炮,2004(2008)年開始裝備的射程70-200公里的400毫米“衛士-2”型火箭炮,以及2008年開始裝備的射程200(400、425)公里的425毫米“衛士-2D”型火箭炮。
http://mil.news.sina.com.cn/2013-04-04/1101720607.html
2013-04-05 09:54:19
阿楨
鐵穹系統可應對火箭彈齊射 實戰曝出兩大缺點 2012-11-22 環球網

  美國之音11月21日文章稱,日前以色列“鐵穹”火箭彈攔截系統 順利通過了它面臨的第一次嚴峻考驗,成功地攔截了數百枚襲擊以色列的加沙火箭彈,攔截率達80%(楨:?)。
  不過,雖然“鐵穹”系統取得了驕人的戰績,但在這過程中也暴露出了一些問題。以色列媒體稱,本月15日,一枚來自加沙的火箭彈擊中了以色列南部城市Kiryat Malachi的一座四層樓房,有三名以色列平民被炸身亡。當時,“鐵穹”系統在攔截來襲火箭彈時曾短暫出現故障——火箭彈碎片落在居民區,導致一些平民受傷,並造成了財産損失。
  “鐵穹”系統的另外一個缺陷體現在戰術方面。 國經濟學人智庫中東分析師羅伯特?鮑威爾表示,在阻止哈馬斯對以色列發動軍事行動方面,“鐵穹”系統發揮的作用有限。“在以色列進攻選擇方面——海、空、地面部隊——‘鐵穹’系統並不會發揮作用。就攻擊加沙地帶的哈馬斯目標的能力而言,該系統本身並不是制勝武器。”
http://raleightelegram.com/201211214134
  回應
小規模局部戰鬥,都不能是算戰爭,要是真正的戰爭,那時候鐵穹就是個P
鐵穹是戰士頭上的鋼盔,心裏安慰是主要作用。
鐵穹第一次真正參戰暴露出問題很正常。不斷改進就是了。但對巴勒斯坦的抵抗組織來說絕對不是好事。以後再用火箭彈就不會很好使了。他們的武器也得升級了。
這東西性能確實不錯,不過對付那些土制火箭彈確實成本有點高。不過又有什麽辦法呢?
導彈打火箭彈那不虧死了,一枚導彈的價錢至少能買10枚以上火箭彈,更何況哈馬斯那種彈還是土制的......這些都是哈馬斯用自來水管制造的
沒有土制和正規之分,垃圾主意,人的生命總比攔截彈值錢吧?除非你願意被炸死,
中國應該賣一些彈道導彈給哈馬斯,炸平以色列,如果西特勒從墳墓裏爬出來,以色列估計要滅亡啦!
腦殘貨,以色列可是中國軍事上多年的盟友
以色列是我國友好國家,中國理應勸和。
以色列還是要拉攏滴,在他們那確實可以搞點好東西
哈馬斯對咱可沒啥好感,不要因爲同情弱者就同情哈馬斯
中國人去哈馬斯會被人打.但去以色列,人家會感恩.不要忘記j10是以色列支持的
以色列是中國的夥伴,中東那些國家除了給我們石油的,余下的都是累贅
http://mil.news.sina.com.cn/2012-11-22/1700707473.html
2012-11-26 09:46:53
阿楨
國産末敏彈可攻頂摧毀坦克 俄羅斯主動要求購買

兵器知識2011年第7期:我國研制成功的第一個末敏彈武器系統,在大量實戰條件下試驗表明,主要性能達國際最好水平,命中率與國際水平相比提高25%。我國擁有該裝備核心自主知識産權,是目前我軍遠距離反裝甲最有效、最具威懾力的武器之一,在我軍精確打擊彈藥中占重要地位。該武器系統爲我軍開辟了智能彈藥裝備的新領域,使我軍常規彈藥向智能化發展邁出了具有裏程碑意義的一步,標志著我國在末敏彈技術領域已跨入世界先進行列。該成果榮獲了國家科技進步一等獎。圖爲被末敏彈攻頂摧毀的62式輕型坦克。有意思的是,在末敏彈領域比中國起步早的俄羅斯,竟然致函我國,要購買我國火箭末敏彈系統的控制與探測組件及相關技術,這在中俄軍貿上還史無前例。
  回應
這幫孫子一定想山寨
這下子毛子眼紅了!
消息真假?
http://slide.mil.news.sina.com.cn/slide_8_34780_19051.html#p=1

中國突然允許出售新彈道導彈 神秘買家立即訂貨 2012-11-15

  在本屆珠海航展(2012珠海航展)上,中國航天科工集團擺出了頗爲豐富的展品。其中B611和BP-12A彈道導彈曾經多次在國內和國際航展上展出過,軍事愛好者對其比較熟悉。這次也是BP-12A彈道導彈實彈實車第二次亮相珠海航展。
  據航天科工集團工程師介紹,不但B611彈道導彈已經成功出口土耳其,現在BP-12A彈道導彈也在允許合法出口後很快向找到國外買家,當被問及到出口到哪個國家時,官方工作人員只提到是某個神秘買家,具體名稱不便透露。
http://bbs.miercn.com/201211/thread_136761_1.html
2012-12-06 11:26:56
阿楨
SH-1射程53公里全球第一 美軍十分羨慕?

一篇環球網的軍文引起兩岸三地之鄉民噴子相互噴糞,政治性漫罵不論。
1.武器各有所長,不只陸海空不能否定對方,即使陸軍的武直/導彈/火箭/火砲(輪式,牽引式,履帶式)等之間亦然!
2.SH-1的53公里並非全球第一,俄2S35可達70公里、南非G6-52L更達75公里,火砲射程除了決定於傳統的口徑和倍徑,如今更在彈體減重、改善空氣力學、和底排火箭增程及制導上下功夫,使得傳統火砲的效費比提高到可與戰術導彈/火箭競爭。
3.文中未引述那些美軍在羨慕,美軍因有強大的直升機攻擊和吊掛能力,所以強調M777牽引砲,至於現代化的輪式及履帶式火砲則受挫於FCS之失敗!但美軍在DDG-1000艦砲和電磁砲上仍勝,故無所謂誰羨慕誰羨慕,重點是符合自己戰略戰術和效費比之要求,不然會有「美軍華而不實的高科技兵器 DDG1000排第一」(電磁砲雷射砲將重蹈?)、「中國包頭超級大炮」等之議。
………………
http://mypaper.pchome.com.tw/souj/post/1326630856
2013-12-29 10:34:43
阿楨
中國SR-5火箭炮世界最高水準?

中國的軍事磚家、牛愈吹愈大,繼前評「SH-1射程53公里全球第一 美軍十分羨慕?」,如今又吹「中國SR-5火箭炮代表世界最高水準 秒殺歐美同類產品」。
  這個嘛,是韓國軍事網站《Viggen軍事論壇》2012-6-13先吹、外媒跟吹、中媒才吹的,而且中媒也有反思者:SR-5山寨美軍M270A1,遠程火箭炮的費效比低於M270A1的短程彈術導彈。
  山寨?創新性模仿!SR-5是整合小國常用的122與300毫米口徑兩種火箭彈,而美軍M270和M142戰術導彈系統(ATACMS)玩的是大國的火箭炮飛彈化之整合。
  那中國還可更創新性模仿些,再將400毫米的WS-2D火箭炮和B-611M、SY400等戰術導彈,都起來!
………………
http://mypaper.pchome.com.tw/souj/post/1326657719
2014-01-01 10:27:39
阿楨
美媒稱中國東風26配高超音速彈頭射程將增50% 環球網2014-1-27

  美國《航空與空間技術週刊》1月27日(提前出版)一期發表題為《美國海軍視中國高超音速飛行器為更廣泛威脅的一部分》的報導指出,在美國海軍看來,中國1月9日對一種高超音速飛行器(HGV)進行10馬赫速度測試,反映了其對未來戰爭的預見。一旦中國將這項技術交付使用,北京將擁有一種能夠挑戰現有導彈防禦體系和擴大其彈道導彈打擊陸海目標範圍的武器,不過這種武器應用于進攻尚需數年時間,而且取決於目標命中和導航難題的解決。
  報導稱,這種高超音速飛行器試驗似乎標誌著比中國的反艦彈道導彈(ASBM)專案超前了一步,而且可能表明第二代反艦彈道導彈將要問世。美國的中國軍事問題專家理查-費舍爾說,傳說中的DF-26似乎是加裝了HGV彈頭(高超音速滑翔彈頭)的DF-21,其射程可從2000千米增加到3000千米;還有就是DF-31洲際導彈,加裝上述彈頭後,射程可從8000千米增加到12000千米。
  報導指出,高超音速飛行器在進入大氣層後可以執行拉起動作,以相對平直的滑翔接近目標。因此,它被發現晚於彈道導彈彈頭;對它做出反應或未擊中再次向它射擊的時間較短。因為高超音速飛行器可以執行空氣動力學操作,所以擊中它的難度大得多——防禦導彈必須在機動性上超過它才行——而且它可以利用精確制導奔向目標。滑翔擴大了導彈的射程,因此相對脆弱的彈道飛行中段可在離目標及其防禦更遠的地點出現。

2012珠海航展:中國推銷地地打擊系統M20飛彈 模擬畫面驚現台灣機場和戰機被炸毀。有軍方人員指出,本次展示的M20飛彈在兩年前即推出,中國稱為「戰役戰術導彈」,M20具有兩段式爬升功能,可改變飛向做「S形飛行」,任何當今的防空飛彈都無法攔截。由於該飛彈射程達280公里,它的部署及運用對台灣有一定的影響,台軍方會持續注意。 與傳統彈道導彈不同,M20彈道軌迹非常獨特:它先是以彈道軌迹發射並再入大氣層,之後利用氣動矢量控制系統改平拉起並再次沖出大氣層,其後再次返回大氣層內滑翔飛行並以非正常彈道沖向目標。對于這種彈道極其詭異的導彈敵方幾乎無法攔截。其實M20導彈所采用的彈道就是著名的錢學森彈道。所謂錢學森彈道就是中國著名的科學家錢學森提出的一種導彈複合彈道,即所謂“彈道——滑翔”式彈道。這種導彈將彈道式軌迹與滑翔式軌迹合二爲一,導彈先以彈道方式發射並再入大氣層,進入大氣層後導彈再采用滑翔軌迹飛行。

詳參【圖博館】:中國火箭 094與巨浪2之謎
2014-01-28 09:06:38
阿楨
美軍能靠SR-72、X-37B、X-51A打遍全球?

美軍能靠3件武器打遍全球?
有了衛星和全球鷹偵察機,還需要SR-72?
有了捕食者和X-47彌補次音速巡航導彈之不足,還需要X-51A?
太空梭都已退出,還需要尺寸才太空梭1/4的X-37?
下面以夾批方式來評論!
………………
http://mypaper.pchome.com.tw/souj/post/1327104689
2014-03-08 12:12:40
版主回應
中國的太空快速反應武器:快舟一號

(楨:中國於2013-7-20/9-25先後發射、可機動且快速發射之反/衛星武器,如果能依【圖博館:PLA最急需的武器】將東風21導彈配於、有遠程反航母/反艦/反潛/防空(反衛/反導)/攻陸/發射衛星等之飛彈的全能型巡洋艦,那更好!文末另贈尚未刊之全能艦詩一首。詳參【圖博館】: 巨浪1與東風21《航空母艦及其剋星》)
………………
http://mypaper.pchome.com.tw/souj/post/1327124834
2014-03-11 08:22:57
阿楨
為何炒作中國彈道導彈?

  為何中國的彈道導彈最近很火紅?一下子炒作了短/中/遠程三種:
2014-4-22巴基斯坦公佈射程300公里可攜帶核彈的哈特夫-3導彈(東風-11出口版)
2014-4-29沙特閱兵30年來首次展示東風-3中程彈道導彈(美國:沒攜帶核彈)
2014-5-1解放軍報微博首次公開射程超1萬公里的東風-31A洲際導彈
  為何啊?當然是為了宣傳中國威脅論!那天要宣傳中國崩潰論時又會說中國武器差。
  習慣了就好,還是來溫【圖博館】之故:
  094與巨浪2之謎 4曾云:阿楨館長傾向美國民間專家的看法,這不只料敵從寬,而是從094潛艇遭人詬病的龜背和巨浪2的陸基版東風31射程已超過1萬公里上分析,共軍是以龜背為代價,取得不超過萬噸排水量便可在渤海灣內反擊美國之利。至於094為何長出龜背,也與它是雙殼艇有關。
  中國SR-5火箭炮世界最高水準?5亦云:解放軍SR-5遠程火箭炮山寨自美軍M270A1。
  山寨?創新性模仿!SR-5是整合小國常用的122與300毫米口徑兩種火箭彈,而美軍M270和M142戰術導彈系統(ATACMS)玩的是大國的火箭炮飛彈化之整合。
  那中國還可更創新性模仿些,再將400毫米的WS-2D火箭炮和B-611M、M20、SY400等戰術導彈,都整合起來!
  相關新聞
  簡氏:032潛艇裝載巨浪-2可打擊全美 能秘密滲透2013-08-01人民網
  陸10日內連射2發洲際飛彈:2013-12-13發射東風-41,22日於渤海由094試射巨浪-2,覆蓋美國全境 增加美軍反導攔截難度
  新浪軍事2014-1-3中國碳纖維材料技術獲突破可用于先進戰機和東風-41/巨浪2
  美國《航空與空間技術週刊》2014-1-27稱DF-31配高超音速彈頭射程將增50%,從8000增到12000千米
  2012珠海航展: M20戰術導彈具有兩段式爬升功能,可改變飛向做「S形飛行」,任何當今的防空飛彈都無法攔截。
  美上將評中國高超音速武器:技術更新比美強 美眾院:我們被超越了
  大校:中國高超音速武器為打航母提供技術可能
  港媒稱中國高超音速武器可突破世界任何防禦體系
  專家:中國或可用高速滑翔彈頭全球打擊航母
…………………
http://mypaper.pchome.com.tw/souj/post/1328851335
2014-07-17 09:38:58
我要回應
是 (若未登入"個人新聞台帳號"則看不到回覆唷!)
* 請輸入識別碼:
請輸入圖片中的英文字(不分大小寫) (ex:ABCD)

(有*為必填)
詳全文
