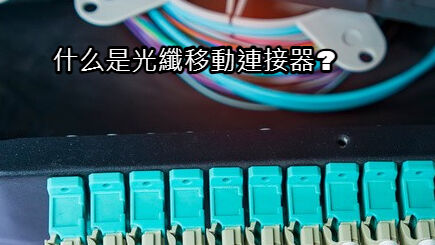

什么是光纖移動連接器? 光纖有源連接器是將兩個光纖

11

光纖有源連接器是將兩個光纖端頭結合在一起,實現光纖與光纖之間的可拆卸連接的裝置。光纖帶電連接器已廣泛應用於光纖布線架(odf 機架)、光端子、光纖測試儀器和儀表中,是目前使用最多的無源光學器件。

(1)光纖連接器的結構

光纖網絡連接器由光纖、陶瓷插芯、陶瓷技術支撐工作套管、組成散件和外殼部分組成,如圖1所示。

光纖連接器結構

光纖連接器常用於適配器,兩個光纖連接器針對兩根光纖,機械和光學結構,通過適配器將光纖兩端表面精確對接,實現光纖端物理接觸,使光能傳輸最大耦合到另一根光纖。

(2)光纖連接器端面類型

有平面接觸(fc 型) ,物理接觸(pc 型) ,超物理端面(upc 型) ,傾斜接觸(apc 型)等,如圖2所示。

FC形端面比較平,對灰塵比較敏感。PC的端面為球面,接觸面集中在端面的中心部分,反射損耗為35dB,多用於測量儀器。APC形端面接觸端的中心部分仍保持PC形球面,但端面的其他部分加工成斜面,使端面與光纖軸線的夾角小於90°,可以增加接觸面積,使光耦合更緊密;當端面與光纖軸線的夾角為8°時,插入損耗小於0.5dB

圖2 光纖網絡連接器的種類

(3)光纖連接器的性能指標

光纖連接器的性能指標主要包括插入損耗、回波損耗、互換性、重複性和穩定性等。

①插入損耗

插入損耗,即連接損耗,是指由於連接器的幹預而引起的傳輸線有效功率的損耗。價值越小越好。一般要求不高於0.5分貝。

②回波損耗

回波損耗,也稱為反向反射損耗,是指光纖連接器上的反向反射光功率與輸入光功率之比的分貝,數值越大越好。 回波損耗反映了光纖連接器抑制鏈路光功率反射的能力。 在實際應用中,光纖連接器引腳的表面經過特殊拋光處理,回波損耗非常大,一般不小於45dB。

③互換性

光纖連接器的互換性是指光纖連接器各部件進行互換時插入一個損耗的變化。每次可以互換後,其插入損耗不斷變化量越小效果越好。

④重複性

光纖連接器的再現性是指光纖連接器反複插拔後插入損耗的變化。每次插頭後插入損耗變化越小越好。

⑤穩定性

光纖連接器的穩定性是指連接器連接後插入損耗隨時間和環境溫度的變化,數值越小越好。

⑥插拔壽命

用最大可插入次數來表示光纖連接器的可插入壽命,一般取決於部件的機械磨損。目前,光纖連接器的壽命一般大於1000倍。

光纖連接器的種類

光纖連接器種類較多,我國使用最廣泛的FC、SC、SC、ST、LC類型作為連接器,如圖1-17所示。每個光纖連接器都有其相應的光纖適配器來連接到光纖上。

①FC型光纖連接器

FC型光纖連接器可以采用不同金屬螺紋進行連接系統結構,外殼為圓形,緊固工作方式為螺絲扣,插針采用外徑為2.5mm的精密陶瓷插針,插針端面多采用一個球面接觸PC和斜球面接觸APC兩種教學方式。FC型光纖連接器的特點是經濟結構設計簡單,操作更加方便,制作過程中容易。FC型光纖連接器是目前我們使用時間最多的類型,占用發展空間大,大量資金用於光纜幹線ODF架上。

②SC型光纖連接器

SC光纖連接器采用塞結構、矩形殼、工程塑料、插插鎖,不旋轉。SC型光纖連接器所采用的銷、連接套筒的結構尺寸與FC型完全相同,銷的端面多為PC或APC。SC型光纖連接器的主要特點是價格低、插入損耗波動小、抗壓強度高、插拔操作方便、操作空間小、安裝密度高,廣泛應用於光纖接入網。

③ST型光纖連接器

常用光纖連接器的類型

St 型光纖接頭采用帶鑰匙的鎖定結構,外殼為圓形,銷子和聯軸器套筒的結構尺寸與 fc 型相同,銷子端面通常為 pc 或 apc 型。St 連接器由於具有長的外露核心和良好的互換性,在光纖接入網和接入電視中得到了廣泛的應用。

④LC型連接器

LC型光纖連接器采用插拔式鎖緊結構,外殼為矩形,用工程塑料制成,帶有按壓鍵。由於它的陶瓷插針外徑僅為1.25mm,其外形尺寸也相應減少,大大提高了連接器在光配線架中的密度。通常情況下,LC連接器是以雙芯連接器的形式使用,但需要時也可分開為兩個單芯連接器。

除了FC型、SC型、ST型和LC型連接器企業以外,還有MU型和MT-RJ型連接器。
