網路線接線圖

推薦 0 收藏 0 轉貼0 訂閱站台

線材需符合EIA/TIA的568A或568B標準,建議全部使用568B。

1.Straight Cable:直線的接腳圖
2.Cross Over Cable:跳線的接腳圖
3.PC的網卡接到集線器或交換器使用直線

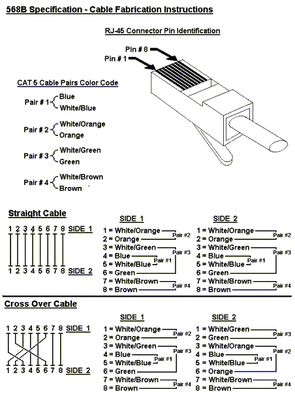

4.PC to PC,Hub to Hub,Switch to Switch均使用跳線,除非Hub及Switch有Uplink Port,不然均需要做跳線,標準線材如下圖:




以上轉載自:

如何使用網路卡及集線器(或交換器)架設區域網路(一)
