中國空空導彈

推薦 0 收藏 0 轉貼0 訂閱站台

霹靂PL-12 閃電SD-10

空軍多款現役新型空地空空導彈2009年11月公開展示:
前排從右至左爲:PBB-AE主動雷達制導炸彈,P-27P1半主動雷達制導導彈,P-73紅外制導空空導彈,SD-10主動雷達制導導彈,PL-11半主動雷達制導空空導彈,PL-8A紅外制導空空導彈,PL-1無線電制導空空導彈,PL-2紅外制導空空導彈,PL-5C紅外制導導彈
後排從右至左爲:200千克反跑道炸彈,反坦克子母炸彈,KAB-1500KP激光制導炸彈,國産500公斤激光制導炸彈,國産雷霆激光制導炸彈,KAB-500KP電視制導炸彈,X-29TE電視制導空地導彈,X-31P空地反輻射導彈,X-59ME空地導彈

外國人眼中的中國空對空導彈發展

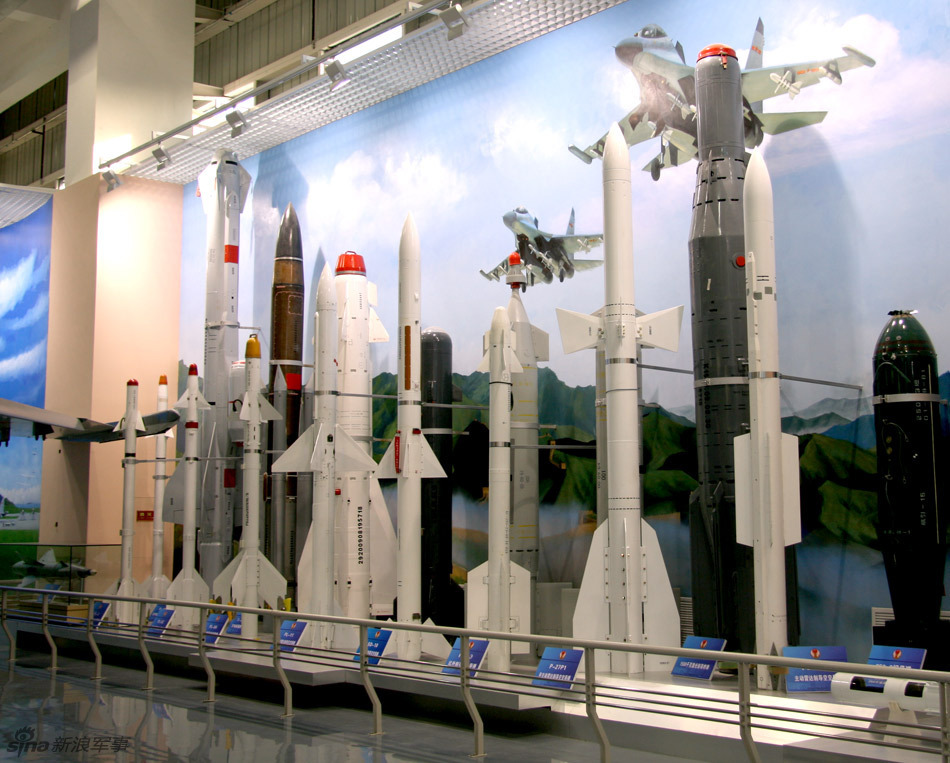

从左至右为:“霹雳”-1、“霹雳”-2、“霹雳”-2A、“霹雳”-2B、“霹雳”-5B、“霹雳”-5E、“霹雳”-7、“霹雳”-8、“霹雳”-9、“霹雳”-11和“霹雳”-12
新中國成立後,中國的空對空導彈發展可以說是從零點起步,經過幾十年的發展,中國的空對空導彈已躋身于世界先進行列,這不得不令我們感到驕傲和自豪。蒼穹“霹靂”一文是根據外刊的一篇報導編譯而成的,讓我們從另一個側面瞭解一下我國空對空導彈的發展歷程。編譯者對原文中的觀點、名稱、資料不加任何評論和處理,僅供讀者研究與參考。——編者
  西方人對中國空對空導彈的發展歷史,幾乎說是一無所知。因此,西方對中國空對空導彈的報導,往往是極不準確的。西方只有對中國出口的空對空導彈技術資料的報導,才可以說是八九不離十。
  直到現在,西方還不清楚,中國的哪種飛機是第一個攜帶導彈的飛機。據稱,攜帶空對空導彈的飛機是蘇制米格-17PFU飛機,它攜帶的是K-5(RS-1U)空對空導彈。但是,俄方對向中國出口這種米格-17變型機一事從未證實過。可以肯定的是,中俄在1958年所簽訂的協議中包括有轉讓特許生產米格-19PM飛機的全部檔資料的內容。而這種戰鬥機的制式裝備中就包括K-5M(RS-2U)空對空導彈。RS-2U空對空導彈,在中國生產時稱為PL-1導彈。PL的意思是“霹靂”,此後中國所生產的所有空對空導彈都叫作“霹靂”。
俄罗斯RS-2U导弹中国称为PL-1导弹
  “霹靂”-1空對空導彈實際射程極為有限,其飛行制導階段的持續時間只有12秒,該導彈必須沿著飛機制導雷達持續不斷發出的波束飛行。因此,中國的其他飛機,如J-7和J-8從未採用過“霹靂”-1空對空導彈。
  早期的紅外制導導彈
  1961年,蘇聯向中國交付過一小批掛裝有R-3空對空導彈的早期型“米格”-21F-13飛機,因此,中國生產的第二種空對空紅外制導導彈──“霹靂”-2是蘇制R-3導彈的仿製品。在中蘇關係破裂後,中國繼續生產“霹靂”-2的一種改進型導彈,但是,該導彈的性能仍然趕不上蘇制R-3S導彈的性能。
  儘管在20世紀60年代中期發表過攜帶導彈的J-7飛機的多幅照片,但是,實際上在10年後,才開始開足馬力大批量生產“霹靂”-2導彈。1974年,一種改進型J-6戰鬥機樣機面世,這種戰鬥機可攜帶2枚“霹靂”-2導彈。
歼教7战斗机挂载的“霹雳”-2空对空导弹
  “霹靂”-2導彈的自動尋的頭內裝有硫化鉛光電探測器,探測角度不過3.5度。導彈發射前必須鎖定目標,因為探測角度非常狹窄,這就需要飛機精確地對準目標,在25度錐角範圍內跟蹤目標。“霹靂”-2導彈的最小有效射程為1 000米,最大射程約為4 000米。導彈固體推進劑助推器的工作時間只有2秒鐘,可把導彈加速到約700米/秒。這種導彈的破片戰鬥部可產生約1 000個破片,戰鬥力還算不錯,但其紅外近炸引信的靈敏度不夠,普通的干擾措施就可以輕而易舉地將它矇騙。據中國近期發表的照片推斷,“霹靂”-2導彈仍在使用,至少可以說,在JJ-7戰鬥教練機上還在使用著。
  在20世紀70年代末,中國研發出“霹靂”-2導彈的改進型導彈,即“霹靂”-2A導彈。“霹靂”-2A導彈的特點是裝有經改進的自動尋的頭,抗干擾能力有所增強。其外形與美國的AIM-9D導彈和蘇聯的R-13M導彈一樣,但是,它有一個錐形彈頭部,為非冷卻光電探測器開設的自動尋的頭視窗小多了。這種導彈的三角形空氣動力控制面和尾翼穩定器依然如故,而彈體略有增大。“霹靂”-2A導彈雖然很可能是某種“臨時的”代用品,但是,它仍然列入中國空軍的武器裝備序列。
  “霹靂”-2導彈最後一個改進型號是“霹靂”-2B導彈,它比前兩種導彈重,戰鬥部有所增大,三角形空氣動力控制面幾乎已經前移到彈體的尖端部位。據稱,該導彈的其他改進還包括紅外近炸引信和更為可靠的電子裝置。在相當長的時期,這種導彈被西方人稱為“霹靂”-3導彈。
  他山之石 可以攻玉
  “霹靂”-5導彈的變化較為明顯,因為它“借鑒”了AIM-9G導彈的某些解決辦法。據中方有關人士稱,“霹靂”-5導彈最明顯的特點有二:一是固體燃料火箭發動機的推力更大,二是自動尋的頭採用壓縮空氣冷卻。“霹靂”-5B導彈增設更大的尾翼穩定器和在彈頭部裝有雙三角形控制面。導彈發射器與其說像蘇聯的APU發射器,不如說更像美國的LAU系列發射器。“霹靂”-5導彈最多可承受30 g的加速度,可以在有限偏離瞄準線時實施攻擊。
“霹雳”-5B空对空导弹
  凡是能攜帶“霹靂”-2/2A/2B導彈的飛機,都能攜帶“霹靂”-5導彈。然而,中國新型噴氣式飛機為什麼往往裝有兩對性能大致相同卻型號不同的紅外制導空對空導彈,這一點依然不清楚。一種可能的解釋是,較為新型的導彈的交付數量不足,因此,中國空軍不得不在前線飛機上裝備一對較老式的導彈,用來對付機動性較差的目標,再裝備一對較先進的導彈,用來對付機動性好的目標。
  “霹靂”-5E導彈屬第三代導彈,從1999年開始對外銷售。它採用一種新型自動尋的頭,因而,發射前的最大瞄準角可達25度,發射後的最大瞄準角可達40度,跟蹤速度高達20度/秒,導彈可承受40g加速度的載荷。這種新型自動尋的頭能在前半球跟蹤目標,沖著太陽時的“盲區”不到15度。為了增加該導彈的機動性,把尾翼穩定器稍稍往前移了,但是,尾翼穩定器的形狀和尺寸照舊。很可能,該導彈彈體內各部分的佈置也改變了,引信現在就放在戰鬥部的後面。
“霹雳”-7空对空导弹
  從20世紀80年代末以來,中國空軍開始購得國外紅外制導空對空導彈,因此,完全可以肯定地說,“霹靂”-5E導彈結構上出現的諸多新特點是中國利用國外技術的結果。中國在1987年展出了“霹靂”-7紅外制導導彈,雖然中國官方對這種導彈的來源從未加以證實,但是,這種導彈與法國馬特拉550“魔術”導彈可謂如出一轍。這樣看來,“霹靂”-7導彈要麼是法國導彈的特許仿製品,要麼也許就是法國的導彈貼上中國的標籤。“霹靂”-7導彈往往出現在中國出口的飛機(如F-7M、A-5C、FT-7P和K-8飛機等)上。
挂载在强-5III攻击机下方的“霹雳”-7空对空导弹
“霹靂”-8導彈是1997年年中展出的,也源自外國,具體地說,是以色列。最可能作出的一種假設是,中國在20世紀90年代初,就購買了估計幾千枚“巨蟒”(PYTHON)3導彈。“霹靂”-8導彈的採用標誌著中國空軍作戰效能明顯提升,因為這種武器可以在前半球對付目標,自動尋的頭可利用來自飛機雷達的資料將導彈導向目標。中國最新型的戰鬥機J-7M和J-8-II,在公海上空飛行巡邏時,通常攜帶一對“霹靂”-8空對空導彈(這是該機唯一攜帶的導彈武器)。與美國EP-3電子偵察機相撞的J-8II飛機是一個例證。
“霹靂”-9空對空導彈
  由中國設計和製造的“霹靂”-9空對空導彈的露面,看來可以證實“霹靂”-7和“霹靂”-8導彈的數量有限。“霹靂”-9導彈的外形和彈體直徑雖然與以色列“巨蟒”3導彈的一模一樣,但是,一看其控制面和穩定器就使人想起“霹靂”-5導彈來。據中方有關人士稱,“霹靂”-9導彈是全方位導彈,可承受35g加速度的載荷。該導彈上的自動尋的頭可由雷達或頭盔式瞄準鏡來導引,這種技術是烏克蘭賣給中國的。上述特點表明,“霹靂”-9導彈的跟蹤距離增大,偏離瞄準線的性能增強。“霹靂”-9導彈的鐳射引信和自動尋的頭看來與“霹靂”-8導彈一模一樣,而固體燃料火箭發動機也許還不如“霹靂”-8導彈的先進,因為“霹靂”-9導彈後半球的射程只有5千米。
  “霹靂”-9導彈雖然在1999年露面,但是,它的照片卻難得一見。即便是中國最新型的噴氣式飛機樣機攜帶的也是“霹靂”-5導彈。
  “天燕”-90導彈是中國最新研製的空對空導彈之一,該導彈在20世紀90年代末作為武裝直升機的專用導彈展出過,但是,中國空軍服役的武裝直升機機隊約有30架武裝直升機,僅僅為這約30架武裝直升機研製專用的空對空導彈,這種說法是難以令人信服的。這種新型導彈的名稱與中國所有其他空對空導彈的名稱不同,說明這種導彈可能是中國研製新型“MANPADS”單兵可擕式防空導彈的副產品。
  雷達制導導彈
中国国产的主动自动寻的头PMR-1
  有關中國雷達制導空對空導彈的資料,非常罕見。20世紀70年代末中國發表了1張極象美國AIM-7導彈的中國雷達制導導彈的首幅照片,即“紅旗”-61(HQ-61)地對空防空導彈。該導彈雖然酷似美國的“麻雀”導彈,但是它比美國的“麻雀”導彈要長(長330毫米),要大(彈徑大83毫米),要重得多(重90千克)。種種跡象表明,“紅旗”-61導彈可能裝備J-8-I戰鬥機,但是,此說法從未得到證實。空中發射往往難度很大,因為地對空導彈的控制面和穩定器安裝在不同的平面內(兩者相差45度),也就是說,當控制面的位置對頭時,穩定器的位置就不對頭了。
“天燕”-90导弹
歼-8II战斗机下方挂载的“霹雳”-11空对空导弹 image
  自20世紀80年代末以來,中國在國際航空防務展覽會上展出的大量戰鬥機模型和樣機上,攜帶一種“霹靂”-11導彈。這種半主動空對空導彈,可能是義大利的“蝮蛇”(ASPIDE)導彈,因為中國在1988~1989年從義大利購買了一定數量的“斯帕達”(SPADA)地對空導彈零部件,“斯帕達”導彈是“蝮蛇”導彈的地面發射型。1997年,在網上出現多幅J-8-II樣機右機翼下方攜帶1枚“蝮蛇”導彈的照片。自2002年年中以來,流傳J-10新型戰鬥機攜帶2枚“蝮蛇”模型彈的照片。然而,這並不足以說明,“蝮蛇”導彈已部署使用了。
  1996年,中國仿製的“蝮蛇”導彈露面。該導彈的外形跟更為先進的“蝮蛇” 2導彈相象,但是,中方宣稱的導彈性能卻與“蝮蛇”導彈的一樣。此後,中國出口的各種型號的戰鬥機通常裝備的就是這種導彈,對外稱之 “霹靂”-12。
  採用自動尋的頭的 “閃電”-10導彈,據說已經研製了10年。在2002年年末,這種導彈的簡易模型首次在巴基斯坦展出,數月之後,這種導彈的首幅照片就刊登在中國的軍事報刊上。與早先的報導相反,與俄羅斯導彈外在上毫無共同之處,“閃電”-10導彈的設計頗為傳統,呈三角形的穩定器和大型轉向面置於後部。人們對這種轉向面的形狀頗為好奇,這也許旨在改進該導彈的靈活性。據中方有關人士稱,“閃電”-10導彈試射了20多次,其性能超過了AIM-120導彈,此說法令人置疑。
  兩大突破
米格-29M翼下的R77导弹
  20世紀90年代中期,中國空軍空對空導彈裝備出現驚人突破,俄羅斯除了向中國交付首批Su-27SK戰鬥機之外,還交付了R-27系列多種先進導彈。俄羅斯6種批量生產的R-27導彈型號中,向中國交付了哪幾種型號不得而知,但是,裝有半主動雷達自動尋的頭的R-27R和裝有紅外自動尋的頭的R-27T短程導彈以及裝有半主動雷達尋的頭的遠端R-27ER導彈,很可能就在其中。此外,Su-27戰鬥機也攜帶R-73近程紅外制導導彈,作為其制式空對空導彈武器之一。
  除了俄羅斯的幾種空對空導彈外,據報導,中國最近從烏克蘭獲得了特許生產R-27空對空導彈技術。人們對中國這種國產導彈的稱謂不得而知,而且令人費解的是,這種國產導彈據悉首次使用場合是在裝有垂直發射器的新型艦載地對空導彈系統上。
  另一個突破是,中國的1架Su-30MKK戰鬥機首次對俄羅斯R-77主動雷達尋的導彈進行了一系列試射。俄羅斯向中國銷售了多少枚R-77主動雷達尋的導彈仍然是個謎。而且,有傳言說,中國正在參與R-77改進型──R-77M導彈(以火箭發動機和衝壓式噴氣發動機為動力的導彈)的研發工作。如果這個傳言得到證實,這可能就意味著,中國將有機會擁有世界上最新型、最完善的空對空導彈了。
http://www.zgjunshi.com/power/Article_Show.asp?ArticleID=2218

專家:殲-10戰機可同時發射多枚中距空空導彈2008-11-04新浪航空

专家:歼-10战机可同时发射多枚中距空空导弹
國産SD-10中程空對空攔截導彈
  新浪航空訊 第七屆中國國際航空航天博覽會將于11月4日到9日在珠海舉行。新浪航空在航展現場有幸邀請中航工業洛陽廣電技術發展中心樊會濤副總裁進行訪談。以下爲訪談內容:
  【主持人:】各位網友大家好,這裏是中航傳媒、新浪網、CCTV聯合主辦的新聞直播室,我們非常高興請到中行工業洛陽廣電技術發展中心樊會濤副總裁。
  中航工業這次可以說是全新形象出擊珠海航展,我們看到了其中非常精彩的一些機載武器的展示,您作爲導彈設計方面的一位專家,長期從事導彈設計工作,有令人震撼的一些精確制導武器。您能不能給我們簡要介紹這次咱們參展的導彈品種、特點呢?
  【樊會濤:】好的。這次航空武器展是咱們曆屆珠海航展中規模最大、品種最全的一次,包括有近距離地對空導彈、中距的攔射空對空導彈,中距攔射導彈像閃電10,這是咱們國家第一次參展。06年殲10飛機首次亮相,受到很大鼓舞,但是在以往殲10亮相中是沒有帶機載武器的,那麽這次珠海航展就把殲10的近距離和中距離空空導彈全部挂上去了,真正具有了完整性能,可以和軍用參戰機奪取制空權,具備這樣的能力。這次不僅是近距離地對空導彈、中距攔射空對空導彈都進行了展示,應該說中距攔射導彈的性能也是達到了國際先進水平。
  【主持人:】如果來進行劃代的話,應該是第幾代?
  【樊會濤:】它也是標准的第四代空空導彈了。
  【主持人:】那麽它有什麽樣的特點呢?
  【樊會濤:】有三大特點。第一,超音速飛行,射程要在七八十公裏。第二,發射之後要進行回補。第三,可以同時發射多枚導彈攻擊多個目標。
  【主持人:】我們和國外戰鬥機裝備的武器是處于同一個發展水平嗎?
  【樊會濤:】在世界上第四代中距攔射導彈主要就是美國的先進空對空導彈AIM120,包括俄羅斯在蘇30上裝的LIM。我們國家的導彈性能和他們應該是處在同一個檔次上。
  【主持人:】那麽近距彈呢?
  【樊會濤:】近距彈我們現在實際上是三代彈,主要是大過載格鬥能力,最大過載可以達到40G,這樣的話如果一旦構成了攻擊條件,目標機通過做機動甩掉導彈這是不可能的,基本上就很難逃脫了。
  【主持人:】我還看到了一個比較小巧的導彈,這主要是什麽?
  【樊會濤:】天燕90應該說是爲武裝直升機配備的導彈,現代戰場上武裝直升機已經大量湧現,根據國內外空戰方面模擬記錄來看,對付武裝直升機最好的武器還是武裝直升機本身,如果用殲擊機去打武裝直升機的話很難,這樣的話世界各國就在武裝直升機上加裝空空導彈,打直升機的。
  【主持人:】這個導彈我感覺好像是專門爲武裝直升機專門設計的,國外這方面專門爲武裝直升機設計的空空導彈並不多見,這是怎麽一個考慮呢?
  【樊會濤:】國外也把其他的空空導彈直接移植過來,但是可能要考慮武裝直升機的挂載能力,還有體積、重量,這是限制,所以我們國家專門研制了武裝直升機使用的空空導彈,但是它是多用途的,也可以用在地空,包括單兵攜帶的武器,這些都是可以的。
  【主持人:】國外現在的一些空空導彈有什麽樣的發展方向,能夠給大家介紹一下嗎?
  【樊會濤:】空空導彈現在作爲空戰的主要武器,現在世界各國都非常重視它的發展,現在主要是朝著五個方向來發展。第一個是進一步增加射程,能夠打的更遠。第二要反隱身,要對付隱身目標。第三是抗幹擾,如果沒有抗幹擾能力或者抗幹擾能力弱的話是沒有實戰能力的。第四是反導彈,將巡航導彈的能力作爲目標。第五是要網絡化,不僅僅是利用發展平臺的信息,還可以用預警機、地面指揮所等從不同的平臺出來的信息。
  【主持人:】就是說導彈發射出去可以接受到其他平臺的信息?
  【樊會濤:】是的。
  【主持人:】我們國家是不是也在瞄准這些方向在發展下一代導彈呢?
  【樊會濤:】我們現在也正在做這個方面的工作。
  【主持人:】隨著我們國家近些年來航空工業的發展,水平也是越來越高,越來越多的精英投入到其中,您有什麽樣的希望嗎?
  【樊會濤:】這些年來許多青年人才加入到航空工業,現在到高校招生博士生、碩士研究生,都是盡量進入到我們這個行業,應該說我們航空工業的發展得益于國家的重視,這些年取得了長足的發展,下面我想航空工業應該走科學發展的道路,全面、協調、可持續,要有一個持續發展的路子。
  【主持人:】也就是保護人才隊伍的穩定。
  【樊會濤:】對,包括技術的發展,還有資金的投入。
  【主持人:】非常感謝您百忙中到我們的演播室來,謝謝您。 http://mil.news.sina.com.cn/2008-11-04/1524528516.html

美國媒體稱中國PL-12空空導彈以俄制R-77基礎  2009年08月18日 環球網

美國環球戰略網8月16日刊發題爲“俄羅斯仍在競賽中奮力爭取”的文章,文章提到,中國的PL-12中距空空導彈是在俄羅斯AA-12空空導彈的基礎上研制的。文章內容如下:
文章首先說,在落後很多之後,俄羅斯展示了其熱尋的空空導彈的升級版本(RVV-MD, 即AA-11“射手”/R-73的升級版)和雷達制導空空導彈的升級版本(RVV-SD,即AA-12“蝰蛇”/R-77的升級版)。
  文章說,俄羅斯版“響尾蛇”空空導彈的出現可以追溯到上世紀80年代中期,編號爲AA-11“射手”,這種導彈開始服役時尚處蘇聯時代,主要配備于米格-29和蘇-27戰機,
  根據具體版本的不同,AA-11導彈的射程在20-40千米之間,彈頭重16.3磅(約合7.4千克),這種導彈的特點包括頭盔顯示器指引下的離軸發射能力,很明顯,AA-11導彈讓美制AIM-9L/M“響尾蛇”空空導彈黯然失色,“響尾蛇”導彈的射程有16千米,彈頭重25磅(約合11.35千克)。而以色列“怪蛇”-4紅外尋的空空導彈也可與頭盔顯示器搭配,性能優于“響尾蛇”導彈(“怪蛇”-4的射程15千米,這一點與“響尾蛇”相近,彈頭重24.25磅,約合11.01千克,能夠以3.5馬赫的速度飛行)。此後的十年,“響尾蛇”導彈不斷提升性能,以與上述競爭對手匹敵。
  文章提到,空空導彈真正的“競賽”在于雷達制導導彈。美國的阿姆拉姆(AMRAAM)先進中距空空導彈是所有其他對手試圖追趕的“標杆”,即使是中國,也加入進來,中國的PL-12空空導彈就是基于俄羅斯的AA-12導彈(研發),而AA-12正是俄羅斯試圖生産的與阿姆拉姆空空導彈相匹敵的彈種。AA-12在外形尺寸和重量上與阿姆拉姆空空導彈相近,彈重385磅(約合174.79千克),阿姆拉姆空空導彈重335磅(約合152.09千克);AA-12長11.9英尺,阿姆拉姆空空導彈是12英尺;AA-12的彈徑是200毫米,阿姆拉姆空空導彈的彈徑是178毫米;A-12最大射程90千米,阿姆拉姆空空導彈是70千米。
  文章還說,俄制AA-12空空導彈尚未參與實戰,從曆史上來說,與西方國家相比,俄制導彈在可靠性和有效性方面稍遜,但俄制空空也不是物所不值,只是擊落所瞄准目標的幾率低一些。中國看到了AA-12空空導彈的瑕疵,希望它改進設計以便更能與阿姆拉姆空空導彈相競爭。中國曾渴望研制一種可以用于出口的阿姆拉姆空空導彈的得力競爭者(中國已經有SD-10空空導彈用于出口)。目前爲止,PL-12還沒有展現出任何超凡的能力。
  文章還說,俄羅斯人努力對AA-11和AA-12空空導彈進行升級,在上世紀90年代,他們渴望研發資金。這些升級後的新版本空空導彈追趕美制導彈“標杆”,其重量有所減輕,電子系統改良,可靠性有望提高。俄羅斯人仍然相信他們能夠超越美國的阿姆拉姆和“響尾蛇”空空導彈,他們還在進行另外的改進工作,但有一點是俄羅斯上述空空導彈所不具備的,那就是那些美制空空導彈有一個令人印象深刻的戰果記錄。http://mil.news.sina.com.cn/2009-08-18/1057562895.html

俄售印度R77導彈半數有質量問題無法對准目標  2009年07月17日 新華網

東方網2009年7月17日消息:據俄羅斯《紐帶》網報道,印度總審計署(CAG)在一份針對印空軍武器裝備檢查結果的報告中指出,在印空軍裝備的俄制R-77(北約稱之爲AA-12)中,有接近一半的質量都嚴重不合格。
  R-77中距空對空導彈是印度空軍現役蘇-30MKI、米格-29和米格-21戰鬥機配備的主要武器之一。印度從1996年開始向俄購買R-77,總共訂購了2000多枚,耗資約8.2億美元。目前已交貨的R-77有大約1000枚。
  根據印度總審計署的報告,這些R-77導彈在試驗和檢測過程中暴露出了一系列缺陷。在測試過程中,有些導彈要麽無法對准目標,要麽就是在地面檢測階段便被認定爲不適宜使用--盡管其距離儲存期滿還有相當長一段時間。目前這一情況已獲得印空軍方面的證實。
  印度空軍前總司令S.克裏希納斯瓦米在接受采訪時表示,對于軍方來說,有關R-77導彈質量不佳的情況早已不是什麽新聞了。他同時透露,印空軍的測試還表明,采購的R-77導彈備件同樣存在大量問題。
  S.克裏希納斯瓦米指出:“當我們購買這些導彈時,它們還是世界上同級別武器中最優秀的,還不曾被任何一個其他國家所裝備。”不過,由于印度自己無力對這些導彈進行測試,因此相關的工作當時都是在俄羅斯進行的。
  印度媒體也證實稱,印軍方已向俄生産商通報了有關R-77存在技術缺陷的情況。
   R-77是由俄“三角旗”設計局研制的一種主動雷達制導全向全天候中距空空導彈,綜合性能與美國AIM-120相當。根據作戰方式的不同,R-77的射程在50千米到80千米之間。
http://mil.news.sina.com.cn/2009-07-17/0843559186.html

盤點各國現役空空導彈:歐洲流星射程達100公裏  2009年08月17日 解放軍報

资料图:瑞典空军JAS-39C战机空射流星空空导弹

瑞典空軍JAS-39C戰機空射流星空空導彈

图中左边导弹为R-77中距空空导弹

圖中左邊導彈爲R-77中距空空導彈

  英國ASRAAM近距格鬥空空導彈
  ASRAAM是英國研制的第四代近距格鬥空空導彈。該彈緣于1980年美、英、德、法四國簽訂的《新型空空導彈系列諒解備忘錄》。由于ASRAAM的研制進度一拖再拖,美法德先後退出該計劃。而後,英國獨自研制,于2002年交付英國皇家空軍服役,采用無彈翼、升力彈體和尾翼控制氣動外形布局,具有很強的抗紅外幹擾能力,最大發射距離20公裏。
  美國AIM-120中距攔射空空導彈
  AIM-120中距空空導彈是美國研制的第四代中距攔射空空導彈,也是世界上最早進入現役、具有發射後“不管”和多目標攻擊能力的主動雷達型空空導彈。1991年該彈首先進入美國空軍服役,1993年進入美國海軍服役,並向國外大量出口。AIM-120具有多目標攻擊、抗幹擾、遠距發射和近距格鬥等能力,其最大發射距離爲80公裏。除了AIM-120外,美國還研制出多個改進型號。
  法國“米卡”雙用途空空導彈
  “米卡”是法國馬特拉公司1981年研制的一種雙用途空空導彈。該彈有兩種可以互換的導引頭,一種是用于近距格鬥的紅外成像導引頭,一種是用于中距攔射的主動雷達導引頭。紅外成像導引頭采用最新的信號處理技術。雷達導引頭則采用“慣性制導加無線電指令修正加主動雷達末制導”的複合制導方式,具有多目標攻擊和發射後“不管”功能,最大發射距離60公裏。
  歐洲IRIS-T近距格鬥空空導彈
  IRIS-T是由德國牽頭,聯合意大利、瑞典、希臘、加拿大和挪威等歐洲國家研制的第四代近距格鬥空空導彈。該導彈1996年開始方案設計,2002年進入現役。該彈采用尾舵加推力矢量控制氣動外形布局和模塊化艙段結構,采用交叉掃描陣列技術和新型紅外敏感元件,具有全向截獲、發射前/後鎖定目標以及良好的抗紅外幹擾能力,最大發射距離12公裏。
  歐洲聯合“流星”中遠距空空導彈
  由歐洲的德國、法國、英國、意大利、西班牙和瑞典聯合研制的中遠距空空導彈“流星”,采用涵道式固體火箭沖壓發動機、主動脈沖多普勒雷達導引頭和雙向數據鏈技術,具有速度快、機動性好、抗幹擾能力強的特點。該導彈整體性能超越了目前世界各國現役的各型中距攔射空空導彈,其最大發射距離可以達到100公裏以上。
  俄羅斯R-77中距攔射空空導彈
  俄羅斯R-77中距攔射空空導彈,從1982年開始研制,1992年小批生産,1994年投入批量生産並進入部隊服役,是世界上第二個服役的第四代主動雷達型空空導彈。R-77空空導彈首次采用柵格式尾翼,取代傳統的空氣動力控制舵面,減輕了尾翼重量,提高了低速飛行時的穩定性和高速飛行時的機動性,最大發射距離在60公裏以上。(李沛功、谷 平輯)
http://mil.news.sina.com.cn/2009-08-17/0646562714.html

我霹靂-5EII可全向攻擊 性能超美AIM-9L/M


參加珠海航展的PL-5EII空空導彈

   在即將正式開始的2008年11月第七屆中國珠海航展上,中國PL-5型空空導彈的最新改進型——PL-5EII將現身供公衆參觀。
   PL-5E是PL-5系列的最新改型。其外形類似美國的AIM-9L響尾蛇導彈,采用鴨式舵布局,氣動舵爲雙三角形,有較大的翼展,提高了舵面操作效率,改善了導彈的機動性,使導彈最大過載達到了40g。PL-5E是采用了新的多元紅外導引頭,具有全向攻擊能力的新型格鬥空對空導彈,而且比單元紅外導引頭更好的抗幹擾能力,能夠跟蹤大幅度機動的目標。導彈戰鬥部是破片殺傷式,使用激光近炸引信,和PL-5舊型號所采用的紅外近炸引信相比,這種引信更能適應格鬥的要求,能更精確地控制炸點並且難以幹擾,導彈改進了末段控制,提高了制導精度。
    PL-5E采用了先進的無煙型推進劑的火箭發動機,降低了發射信號特征,同時減少了有煙推進劑發射後産生的固體微粒對載機發動機的影響。
    PL-5E的直徑爲127毫米,長度爲2890毫米,翼展617毫米,重量83公斤,體積小、重量輕的特點使PL-5E具有很好的載機適配性。作戰高度爲0-21公裏,覆蓋了戰鬥機的全部作戰高度。
    PL-5E是一種價格低廉,性能優異的空空導彈。其性能優于美國現役的AIM-9L/M系列。
http://news.xinhuanet.com/mil/2008-11/05/content_10308204.htm

國産PL9空空導彈優于美軍AIM-9L/M

PL-9系列是我軍新型空空導彈

地勤人員正在挂裝PL-9C空空導彈

    中廣網9月8日消息 PL-9C空對空導彈是我國自行研制的第三代紅外空空導彈系統,其多元紅外導引頭具有優異的全向攻擊能力,並有高效反紅外對抗裝置,目標一旦被導引頭鎖定,無論采取何種對抗措施,都將難以逃脫。
    PL-9C采用無線電近炸引信,高爆戰鬥部重10千克,彈長爲2900毫米,彈徑約157毫米,翼展約爲650毫米,導彈重量爲115千克。最大速度爲2馬赫,系統反應時間爲10秒;目標搜索雷達的探測距離爲18公裏;被動光電設備的作用距離爲15公裏,激光測距儀測距範圍爲10公裏。導彈采用了傳統的前鴨式舵氣動外形,包括前彈體和後彈體。前彈體由制導艙和引信艙組成;後彈體由戰鬥部和發動機組成。
    導引頭采用了新的可編程數字處理器,數字技術的采用提高了對目標的跟蹤識別能力,具有良好的抗背景幹擾和人工幹擾的能力,而且可以通過改變軟件程序對付新出現的紅外幹擾源。
    PL-9C導彈采用比例式制導規律,在制導系統中采用了先進的超前偏置電路,在導彈飛行的末端,利用超前偏置信號將導彈導向目標的要害部位,提高了導彈的殺傷概率。其戰鬥部爲破片殺傷式,能完全殺傷7米內的目標,有效殺傷半徑爲13米,采用主動式無線電近炸引信,單發殺傷概略爲80%。推進裝置爲二級推力火箭發動機,導彈最大速度大于2.1馬赫,作戰高度爲0—21公裏。根據美國空軍一些官員的評估,他們認爲霹靂—9C若與頭盔瞄准具配合使用,反應速度、命中概率都優于美軍的AIM-9L/M空對空導彈。
    PL-9C還是我國第一種三軍通用的導彈。在霹靂—9C空空彈的基礎上,還開發了地對空導彈系統,可以裝載在地面車輛和艦艇上,作爲防空武器使用。主要用于低空近距防禦,可用于野戰防空和要地防空,對付低空和超低空入侵的飛機和武裝直升機。霹靂—9C地空導彈系統還可以和各種高炮組成彈炮結合防空系統,也可以由一個火控系統帶三個導彈發射架組成單獨的防空武器系統,或者組成三位一體的自行式防空導彈系統。
http://www.cnr.cn/military/guofang/200809/t20080908_505094917.html

楨:將散貼各文的中國防空導彈整理成一略文:中國防空導彈

   短程防空導彈:

車載:前衛1/2、FLV-1、獵影TH-S311、FLG-1S、獵手1 /2、FL-9、倚天、FB-6A等。

肩射:前衛QW1/2/3/11/18(仿美刺針)。飛弩FN-6/16。紅櫻HN-5 /5A/5B。

彈炮合一:TD2000B、PGZ-95、冰雹1、陸盾LD2000等。俄通古斯塔Tungusta (2S6/SA-19)。

艦載:FL-3000N(紅旗10)(仿美拉姆)。

  中程防空導彈:

海/紅旗HQ-61A。海/紅旗7(FM-80/FM-90)(仿法響尾蛇)。獵鷹LY-60(仿美麻雀)/LY-80。俄道爾Tor(SA-15)(紅旗17)。海/紅旗16。霹靂PL-10(SD-10A地空版)。

  遠程防空導彈:

紅旗2/2J/2B。凱山KS1(紅旗12)。海/紅旗9/飛騰FT-2000。S-300PMU(紅旗15)。S-300V(紅旗18)。

詳參【圖博館】:中共前衛11與18肩射防空飛彈 中國四款近程機動防空導彈系統 中國凱山-1防空導彈 S-300與上海防空 FT-2000反輻射地空導彈系統 共軍紅旗九防空導彈 海紅9艦載高空遠端防空飛彈系統 俄中道爾-M1(HQ16) 俄中三種彈炮合一近防系統 中國空空導彈 野戰防空系統 空對空導彈 兩岸空空導彈 世界艦載點防禦導彈系統 “卡什坦”對“密集陣” 鷹式防空飛彈 天弓II的變革 捷羚(羚羊)防空系統 40mm/L70速射炮系統 “天兵”防空系統 西北風飛彈 復仇者防空飛彈系統 台灣飛彈防禦解決方案 中國導彈防禦

短程防空導彈:

中军便携式防空导弹巡礼

前衛1防空導彈系統:配備前衛1防空導彈,採用人員下車作戰方式。故除了前衛1導彈外,其他各型可擕式防空導彈也可以使用,是一種非常適合現實需求的武器系統。下車作戰人員佩帶有耳麥的頭盔,載車通過搜索雷達將目標資訊即時傳輸給下車人員,與一般的士兵肩扛可擕式導彈靠目視發現目標的作戰方式有質的差異。人員下車作戰雖具有一定的危險性,但目標特徵小、便於隱蔽,可以出其不意地打擊敵人。 前衛1防空導彈采用雙推力固體火箭發動機。其級推力可使導彈在極短時間內達到續航速度,二級推力用以在續航段內保持這-速度。主發動機采用電子延時點火,在導彈飛離射手安全距離後點燃,以避免主發動機尾焰燒傷射手。武器系統重16.9千克,導彈長1.532米,直徑71毫米,作戰距離500~5 000米,作戰高度15~4 000米,作戰斜距500~5 000米,作戰反應時間10秒,作戰溫度-40~+60攝氏度。 現在有雙聯裝導彈發射裝置,可以與其他武器配合形成更完善的防空系統。 值的提的是,前衛1便攜式防空導彈在國外經曆了實戰的檢驗,戰績不俗。據巴基斯坦陸軍裝甲兵納維德拉赫曼將軍稱,1999年印度與巴基斯坦在卡吉爾地區的武裝沖突中,巴基斯坦陸軍用從中國引進的前衛1型便攜式防空導彈,舉擊落印度空軍的米格-21和米格-27戰機各1架。

中军便携式防空导弹巡礼

前衛2是前衛1的改進型,采用了最新的抗紅外幹擾技術,最大射程提高到6 000米,最小射高降至10米,提高了對付武裝直升機和巡航導彈等低空目標的能力。全系統重量增至18千克,導彈重11.32千克,戰鬥部重1.42千克。彈長也加長到1.59米(這並沒有給導彈的使用造成多少不便),直徑72毫米,作戰高度10~3 500米,作戰斜距500~6 000米。制導模式爲被動紅外尋的,系統反應時間小于5秒,導彈速度600米/秒。據稱前衛2是當時世界上最有效的單兵便攜式防空導彈,性能超過了刺和西北風。

中军便携式防空导弹巡礼

前衛3

中军便携式防空导弹巡礼

前衛3梯形折疊尾翼

中军便携式防空导弹巡礼

前衛3的激光導引頭

QW-3導彈彈長2100mm,彈重23kg,從外形上看QW-3是在便攜式導彈上加了一段超口徑的助推器,前段布局基本和QW-1類似,一對活動舵面裝在彈體前部的舵機艙上,主彈體後部有一梯形折疊尾翼,翼面積比QW-1要大,構成X的鴨式氣動布局,助推段也有兩對折疊尾翼。在發射裝置中前彈體由適配器(彈托)和助推同口徑放置。新的助推發動機的采用大大提高了導彈的飛行性能,導彈最大飛行速度由QW-1的600m/s提高到750m/s,最大射程達到8000m,最小射程800m,射高從4m到5000m,從數據上看出,QW-3的的作戰空域比便攜式防空導彈大幅度提高,已經接近英國長劍和歐洲羅蘭特的點防禦導彈水平了,4米的低界,也讓懸停的直升機無處可逃。 從外形重量制導方式來看,QW-3已經脫離了便攜式防空導彈的範疇,應該作為輕型防空導彈。 首先,QW-3的制導方式非常有特色。他采用的是激光半主動制導。可以說不是紅外彈的發射後不管方式了。在世界上服役的地空導彈裏,還沒有采用激光半主動制導方式的,QW-3可以說是獨此一家。那麽,采用這種非發射後不管的方式有什麽好處呢?好處是大大的,激光半主動制導方式具有紅外制導方式所沒有的高精度和抗幹擾能力。從資料上的命中精度高達1m的數據就可以看出這種制導方式帶來的巨大好處了。 在激光制導方式裏,半主動方式是最難的。而從導引頭特寫的照片看出QW-3是采用的是陀螺穩定式,這也是半主動激光方式裏最難的一種,可以說QW-3采用的是難上加難的方式,因為他要求光學系統和探測系統都要由陀螺穩定,動態視場大、瞬時視場小,精度高、復雜,但好處是可以攻擊高機動小目標。美國在地獄火(Hell-fire)和幼畜空對地導彈也是采用這種方式,由于激光半主動制導方式中導引頭依靠的是目標反射的激光回波來跟蹤的,所以不象普通的非成像紅外制導方式只能探測高熱尾流和後機身加熱蒙皮的限制,具有真正的全向攻擊能力,而不是紅外彈的270的假全向。也不受紅外曳光彈和電子幹擾系統的幹擾,只要武器的配套的光電/熱成像跟蹤系統能跟上目標,目標一但進入攻擊範圍就無法逃脫。QW-3可以和雷達系統分置或完全依賴紅外熱成像和光學跟蹤系統,沒有電磁輻射,有效避免了反輻射導彈的威脅。系統隱蔽性好,生存能力強。

QW-11,紅色部分為鐳射近炸引信
QW-18
马来西亚考察团力推国防部购中国猎影防空系统
马来西亚考察团力推国防部购中国猎影防空系统
馬來西亞媒體2008-11-17報道,該國國防科技中心(STRIDE)發言人稱,他們已經實體測驗了珠海航展上展出的中國獵影TH-S311便攜式防空導彈作戰與指揮系統,結果是適合馬國軍隊,他們進而向軍方推薦使用該系統。一套獵影系統由SmartEye(LPI雷達)、勇士越野車、顯示和指揮單元、導彈制導和電源單元組成,能指揮12部肩扛式導彈和若幹個35毫米高炮陣地。一套獵影系統可以打擊22個目標,對雷達橫截面2平方米的發現距離爲20公裏。

FLV-1:採用前衛2防空導彈,發射裝置和獵手1相同,都是2組四聯裝,不同的是FLV-1採用裸露式發射架發射。前衛2導彈殺傷斜距500~6000米,作戰高度10~4000米,可攻擊400米/秒的迎頭目標或尾追攻擊320米/秒的目標,單發殺傷概率75%。除前衛2外,FLV-1還可發射前衛系列的其他導彈,如“前衛1、前衛3和前衛4等。FLV-1改進型將換裝增程型導彈,並計畫增加攜帶量。FLV-1的作戰過程與獵手1大致類似,不同的是FLV-1是依靠自身車載雷達搜索20千米外的來襲目標;在指定大概的目標區域後,交由車載光電跟蹤裝置跟蹤目標;然後發射導彈攻擊目標。

FLG-1S:採用前衛2防空導彈,發射裝置和FLV-1相同,都是2組四聯裝裸露式發射架。FLG-1 S要求與高炮部隊混編作戰,涉及高炮部隊的編制調整,因此發展前景不很明朗。除了前衛2,FLV-1S也像FLV-1一樣具備發射其他前衛導彈的能力。與FLV-1不同的是,FLG-1 S本身沒有配備搜索雷達,需要通過其他偵察手段獲知目標資訊,再通過指揮控制車上的光電跟蹤儀跟蹤和鎖定目標,爾後指揮控制車通過電纜控制導彈發射車發射前衛2導彈攔截目標。其攔截飛機目標的命中概率為95%,攔截巡航導彈目標的命中概率為60%。

国产QW2近防系统 摄影:门广阔
前衛2防禦系統主要由:一門12.7mm高平兩用種機槍,2枚QW2,整套系統為全自動車內1-2名人員就可以達到精確打擊以及對導彈系統的控制,在其頂部左側安置了一套類似法國格克賴爾上的360度周視觀察瞄准系統。即該系統採用了獵-殲模式的控制觀瞄系統。在下部安置有一個內置有300枚子彈的彈藥箱。子彈傳導鏈採用了類似美制大毒蛇的固化型子彈連。

獵手1是將天燕90空空導彈裝載在輪式越野車底盤上,構成一個高機動性近程防空導彈系統。與FLV-1相似的是,獵手1也強調單車作戰能力。車上可安裝搜索雷達和光電探測裝置,單車構成一個獨立的作戰系統。當然,一個標準的作戰單元由1輛雷達指揮車和3輛導彈發射車組成。而其作戰方式又與FLG-1S相似,用於陣地或要塞防空,隱蔽出擊。天燕90殺傷斜距300~8000米,作戰高度20~6000米,可攻擊400米/秒的迎頭目標或尾追攻擊320米/秒的目標,單發殺傷概率為80%。

中国TY90空空导弹可对付AH64直升机A10攻击机

国产倚天防空导弹系统发射车

倚天防空導彈系統:是一種基于TY-90紅外自尋的導彈的自行近程導彈防空系統。該武器系統營級配置由1部營指揮車、3個導彈連組成。連級配置由1部連指揮車、6部戰車、2部供彈車、1部導彈檢測維修車、1部機械電子維修車組成。配備有8枚TY-90紅外自尋的防空導彈、導彈發射裝置、三坐標目標指示雷達、光電跟蹤儀、炮塔、操控臺、通信設備、定位定向設備、內部通話裝置、供電單元等。三坐標目標指示雷達采用固態有源相控陣天線,采用低輻射功率技術和頻率捷變技術。雷達系統具有低截獲概率(LPI)特性,使得對方的電子偵察設備難以檢測和正確估計本雷達的發射信號,無法利用反輻射導彈(ARM)對雷達進行攻擊。采用頻率捷變技術、脈沖壓縮技術、窄波束和低副瓣技術對抗有源幹擾。采用動目標檢測技術(MTD),可抑制無源幹擾、地物雜波和氣象雜波。采用T/R組件構成全固態發射機,可靠性高,使用維護費用低。三坐標目標指示雷達目標探測距離爲18千米。自動輸出目標的距離、方位和仰角,引導光電跟蹤儀截獲目標,也可直接引導TY-90防空導彈導引頭截獲目標。光電跟蹤儀由電視/紅外跟蹤儀與激光測距儀組成。探測距離爲12千米,跟蹤距離爲10千米。

国产FL-9车载末端防空导弹武器系统 摄影:门广阔
FL-9車載末端防空導彈武器系統: 由1輛雷達指揮車和多輛發射車組成。該系統融合了雷達與光電探測、跟蹤、自動化指揮、無線電通信、定位定向等先進技術。可以裝載QW系列進行全天候作戰,對抗飽和空襲具有很強能力。
航展现场报道:揭秘国产猎手II型综合防御系统
獵手2:是由中國航天工業集團研制的,總計有2臺載車,武器系統車爲一臺4管上支架發射系統。其中外側安置左右各一枚霹靂PL-9C近程低空防禦導彈,內側左右各安置一枚閃電SD-10中高空防禦導彈。這樣的組合依據現場介紹說,可以達到防禦從15-21000米高空的各類各型目標。SD-10和PL-9C均屬于發射後不用管的智能型導彈
中国版复仇者FB-6A车载近距防空系统现身航展
中国版复仇者FB-6A车载近距防空系统现身航展

FB-6A型車載機動防空系統全重4.6噸,乘員2人(車長和炮長),采用了4×4越野底盤,類似于美國安裝在悍馬車上的複仇者防空系統。車後部安裝了一個單人電動炮塔,在炮塔的兩側各有4枚處于待發狀態的由中國自行研制的飛弩FN-6地對空導彈(具有發射後不管能力)。左側導彈下方是包括攝像機、熱像儀和激光測距儀的系統套件。該防空系統能跟蹤10千米範圍內、最大速度300米/秒的小型目標。FN-6導彈射程爲500~5500米,射高15~3800米。此外,FB-6A還安裝了1挺12.7毫米機槍,用于近距離防空使用。標准配置還包括通信和地面導航系統等

(上FN-6下FN-16)

中军便携式防空导弹巡礼

紅纓HN-5便攜式防空導彈目前紅纓5系列便攜式防空導彈主要列裝我軍二線摩托化步兵師(旅)、高炮團中的防空導彈連、預備役高炮部隊、東南沿海城市的民兵防空部隊和船運部隊。紅纓5C型是車載型,1986年研制成功,導彈裝載在4×4的發射車上,每車裝兩組,每組4發導彈,車上裝有電視、紅外警戒和跟蹤系統。

中国超低空车载防御导弹系统亮相航展(组图)
TD-2000B彈炮結合防空武器系統:是彈炮一體化防空武器系統,可打擊低空或超低入侵的空中目標,保障地面部隊、重要目標的空中安全,爲機場、橋梁、港口、指揮部、重要建築、炮兵陣地等重要地面設施提供有效的防空掩護。該系統采用8聯裝新型QW前衛防空導彈,最小作用高度30米,最大射高5000-7000米,射程5-6公裏左右。該導彈爲先進型紅外制導,采用了雙色紅外制導,這是一組由常規紅外光+碲鎘汞二級紅外系統。它與另一種組合的紅外+紫外對比,具有更大優勢,首先對于高度低微氣候條件抵抗力非常好,其次對于多面融合性能也非常好。 火炮配置可以隨機變化,既可以采用23mm雙聯,也可以采用37、57雙聯裝高炮甚至可以搭配100mm高炮。火控控制系統采用多組合計算機數字全控系統,完全實現從觀測到發射全自動設計。該系統最低配置到營級。

PGZ-95彈炮合一系統:PGZ-95炮塔上裝備的25毫米雙管自動炮與87式牽引高炮上配備的自動炮(仿制自俄羅斯的ZU-23-2)非常相似,均配有液壓傳動裝置,單門射速爲600~800發/分鍾,四門高炮齊射可達3000發/分鍾,射高2000米,射程2500米。每部PGZ-95備彈1000發,均儲存在車艙內,有一套特殊機械裝置進行自動裝彈。除用于打擊飛行器外,該系統配備的自動炮還可有效打擊輕型裝甲車輛和敵有生力量。  爲了彌補火炮射程上的不足,PGZ-95系統還可加裝前衛2防空導彈(安裝在自動炮上方,兩者可同時進行瞄准)。但是,與俄羅斯2S6M通古斯卡彈炮結合防空系統不同的是,PGZ-95上安裝的防空導彈並未與自動炮的火控系統進行整合。  PGZ-95在搜索S波段,最大搜索距離爲45公裏,最大搜索高度爲4.5公裏。在行進狀態時,雷達天線可收起並平置在車體上方。此外,PGZ-95還配備有一套光電探測系統,用于追蹤近距離目標。該系統包括一個電視跟蹤攝像頭、一個紅外跟蹤攝像頭和一個激光測距儀,它會將所有探測到的信息反饋到車載火控計算機,計算機根據這些數據計算武器瞄准數據,當目標在打擊範圍之內時炮手便可開炮。此外,炮手還可以用控制手柄手動瞄准目標。電視跟蹤儀的最大自動跟蹤範圍是6000米,紅外跟蹤儀的最大跟蹤範圍是5000米。激光測距儀的最小測量範圍是500米,最大測量範圍是5500米,測量精度爲±5米。據北方工業公司介紹,PGZ-95上雷達由行進狀態轉爲作戰狀態(從發現第一個目標時算起)的反應時間爲10秒鍾,光電系統的反應時間只需6秒鍾。 PGZ-95的防禦武器包括安裝在炮塔上的一挺12.7毫米重機槍,在炮塔兩側還各安裝有一排4管電控煙霧彈發射器。該高炮安裝有一臺功率爲525馬力的水冷柴油發動機,最大速度53千米/小時,可持續行使450千米。PGZ-95的作戰全重爲22.5噸。  一套標准的PGZ-95防空系統包括6輛自行高炮/地空導彈車,1輛作戰指揮車,3輛彈藥供應車,1輛系統測試車和1輛發電車,所有的車輛都安裝在同樣的履帶式底盤上。

冰雹1彈炮合一近防系統:在2007年阿布扎比防務展上,中國廠家在展板上展出了提供外貿出口的Hailstorm-1彈炮合一近防系統, 國外的報導稱:比起俄國系統, 很明顯的,中國人提供外貿出口的Hailstorm-1型彈炮合一近防系統採用的探測瞄準複合系統(雷達/光電火控系統)象一個更先進、更加高效率的設計。
美國《防務日報》2005-6-16報導,摩洛哥政府向俄羅斯國防出口公司訂購12門2S6式通古斯卡彈炮一體自行防空武器系統,總價約1億美元 楨:貴?2005年1門就已近千萬!)。這是自1992年印度採辦25套系統之後,2S6式防空武器系統的首次出口。2S6式自行防空武器系統安裝有4門2A38M式30毫米自動炮和8枚9M311式防空導彈。其高射炮有效射程4000米,有效射高3000米,導彈有效射程8000米,射高3500米,搜索雷達作用距離18千米,跟蹤雷達作用距離13千米,系統全重34噸,最大公路行駛速度65千米/小 時。該炮通常部署作為2K22M自主防空炮兵連的一部分,2K22M式防空炮兵連包括6輛2S6/2S6M火力車;6輛2F77M導彈/炮彈運輸/裝填 車;1輛1P10-1M維修保養車,1個2F55-1M修理車間。2K22M防空炮兵連的支援能力可以顯著加強2S6在戰場上的自主作戰的能力。
俄陆军专用型铠甲-S1弹炮结合防空系统
專爲俄羅斯研制的鎧甲S1防空系統俄羅斯型號的基型炮塔、駕駛室和電源與早期出口型號上安裝的基本相同,但最明顯的區別是該型號僅配裝有8枚待發57E6導彈,而出口型號上配裝有12枚。鎧甲S1的敵我識別(IFF)天線安裝在2RL80監視雷達的頂部,而早期出口型號則將IFF天線安裝在雷達後端。俄羅斯陸軍的96K6式鎧甲S1防空系統采用BAZ-6909式8×8四軸卡車底盤,其全裝備重量爲19噸,承載能力達22噸。配裝導彈的車輛總重不超過41.3噸。采用這種結構的系統已于2008年中期開始試驗。底盤采用YaMZ-8431.10-020或YaMZ-8942.10-033柴油發動機提供動力,輸出功率爲347.8千瓦。該車最大行駛速度達80千米/小時,行程爲1000千米。BAZ-6909卡車的最小轉彎半徑15米,涉水深1.4米。

英國《簡氏防務週刊》20074月刊報導,俄羅斯研製的全套鎧甲-S1(Pantsir-S1)近程防空武器系統目前正在約旦接受野戰試驗,同時約旦準備向俄羅斯訂購該系統。據俄羅斯聯邦對外軍事-技術合作署署長稱,俄羅斯已准許約旦用貸款方式購買其軍事硬體,因此約旦才決定下訂單。 這並不是俄羅斯首次向中東地區出售,阿聯酋已於2000年簽訂了一份價值7.34億美元的合同楨:比貴!),要求俄羅斯研製並交付50套。根據該合同條款規定,系統的研製工作要在2年內完成,並在隨後3年內向阿聯酋分三批交付這50套系統。其中26套將採用輪式車輛底盤,14套採用履帶式車輛底盤,據悉,首批已於2006年開始進行交付。  鎧甲S1是一種高機動彈炮結合自行近程防空武器系統,配裝有2A72式30毫米高炮和1400發待發彈。該系統配用9M335導彈或57E6導彈,這些導彈在主炮塔兩側各裝備1束(4或6枚)。   另據俄羅斯《消息報》2012-9-16報道,俄陸軍司令部已決定拒絕裝備最新式的鎧甲S1彈炮結合防空系統。來自俄陸軍司令部的消息人士透露,此前進行的一系列試驗表明,鎧甲S1的實際性能無法滿足軍方的要求。
图文:中国陆盾2000型轮式近程对空防御系统
車載型730近防炮(海軍730發展而來)
图文:国产新型弹炮合一近程防空速射系统
LD-2000型陸基近防武器系統(CIWS,lose in weapon systems),提供一種高價值場所(包括指揮地所、低空導彈設施和彈道導彈、戰術導彈發射點)的近防能力。該系統還能對付低空飛行的飛機、無人機、巡航導彈,經過對軟件的改進,該系統還可用作C-RAM(反火箭炮、火炮和迫擊炮)。   一套完整的LD-2000系統包括卡車底盤的情報和指揮車(ICV),以及由它指揮控制的多達8輛戰鬥車輛(CV)。  LD-2000的情報和指揮車系統整合在北方工業公司生產的6×6前置控制卡車的後部;雷達天線置於頂罩的上部,來自雷達的信息,連同其他諸如較高層次指揮系統的信息,都顯示在操作者的控制臺上。這套系統的最大探測距離依據威脅程度而有所不同,對於飛機的探測距離是大約25公裏,較小形體的巡航導彈目標是12公裏。  LD-2000系統的戰鬥車輛整合到一部越野卡車的底盤上面,然後在駕駛艙的後部安置一套基於730型近防炮(配置於解放軍海軍艦艇)發展而來的火力操作炮塔。操炮手在密閉的空調艙室內對炮塔進行遙控。   LD-2000上的30毫米7管730B型加特林機關炮發射速度可達4,200發/分鐘,最大有效作用距離在2.5-3.5公裏之間,一般配備1,000發30毫米彈藥,這足以對付48個潛在的目標。發射的彈藥可分為兩種:一種是脫殼穿甲彈(APDS),一種是高爆燃燒彈(HEI),以及目標練習彈。而炮塔頂部安置有一套J波段跟蹤雷達,最大作用距離9公裏,右側的天線是光電艙,包括TV/IR跟蹤系統和激光測距儀,根據周圍的情勢不同,作用距離5-18公裏。
中国拉姆面世:FL-3000N飞豹近防系统公开展示
飛豹FL3000N系統:外形與美國海拉姆艦載近防系統非常類似,該系統采用射頻+被動尋的+紅外組合多重制導方式。對海最大攔截距離爲高速6公裏,低速9公裏。可執行多發瞬間齊射,間隔時間不超過3秒或者單發攔截發射。艦載型主要應用對抗攔截低空掠海導彈的襲擊。可以跟國産730近防系統同時安裝在大型戰艦上,以彌補730近防系統與艦載防空導彈的火力空白,由于其擁有極快發射速度和數量的優勢在6-9公裏距離上要遠遠優于目前現役海紅旗七艦載導彈。FL3000N可搭載多種平臺,海基型可根據艦船大小來安放不同數量載具。如果小型艦船容量大還可以多加裝一個基數的備用導彈。裝填方式既可采用自動裝填也可人工手動式裝填。
中国拉姆面世:FL-3000N飞豹近防系统公开展示
  中程防空系統
解放军最早装备的红旗-61型防空导弹系统
美國國防部確信,解放軍現裝備30套紅旗-6。很可能從上世紀80年代開始,該導彈就以紅旗61的名稱裝備部署。紅旗6導彈與美軍麻雀導彈相似,但更重、更大。導彈安裝了半主動雷達尋的導引頭,中段控制數據鏈。每部SX2150型6×6輪式車上安裝兩枚導彈,系統采用571型雷達系統。紅旗6l系列目前已經被紅旗7大量替換。 中國海軍從上世紀60年代開始進行艦空導彈的研制工作,在1984年引進法國的海響尾蛇點防禦艦空導彈之前,中國海軍只在江東級護衛艦上安裝過中國第一種被命名爲海紅旗-61B的艦空導彈。該導彈采用單級固體火箭發動機;導彈采用半主動連續波雷達尋的制導,彈長3.99米,彈徑0.286米,翼展1.166米,發射重量310公斤,最大速度3馬赫,最大射程10千米,最大射高8千米,這是一種既未經過實戰考驗也沒有大量裝備的過度形式的導彈系統。
大量装备解放军部队的红旗7低空防空导弹系统
紅旗7是法國響尾蛇導彈的中國仿制版本。上世紀70年代,法國泰利斯公司向中國提供了響尾蛇導彈的樣品。中國的仿制型號有兩種,一是中國陸軍使用的4輪車高機動型,另一種是空軍使用的拖帶型。中國的出口型號稱爲FM-80和FM-90,較之響尾蛇,其主要改進是加裝了紅外搜索裝置,同時提升了導彈的有效射程在0.7至15公里。紅旗7也被廣泛配備到中國海軍的艦艇上。

FM-90是FM-80系列的最新改良型,由于改良幅度很大,因此被賦于了新的型號。導引模式采用半自動雷達 指揮的紅外影像導引系統,搜索距離25公里、追蹤距離20公里,并以數據鏈持續對導彈更新目標數據。此導彈已具備全天候作戰能力,可有效對付戰機、直升機、無人飛行載具、巡航導彈、空對地戰朮導彈和反輻射導彈等多類空中目標。它的標准射擊單元由一輛搜索管制車和2至3輛射擊導引車組成,整套射擊單元擁有 8至12枚備用導彈,准備裝彈時間由原來的10秒縮短為6秒,單發命中率約為80%。 FM-90是先進的全天候近程反導防空導彈武器系統。主要作戰對象是低空超低空飛行的空中目標,能有效摧毀巡航導彈、戰訂空地導彈和反輻射導彈等精確制導兵器,也能夠有效攔截殲擊轟炸機、對地攻擊機、無人機和武裝直升機等空中目標。它主要用于野戰防空,也可用于機場、指揮中心、導彈發射陣地、交通樞紐、軍事基地等要地防空和城市防空。
美國防部認為中國LY-60是仿製美制麻雀導彈 2007-10-25 東方網 詳參【圖博館】:
中國殲八IIM戰機挂載LY60空射型霹靂10空空導彈
美國空軍F-15C戰機空射AIM-7導彈
美制“海麻雀”艦空導彈
中國陸基LY-60防空系統發射車
国产LY-60猎鹰地空防空导弹系统亮相珠海航展摄影:门广阔未经许可不得转载
巴基斯坦海軍戰艦已經列裝中國制LY60導彈
中國國産LY-60型防空導彈具有和AIM7E十分酷似的外觀,因此美國國防部始終在認為它是來源於中國倣照的美國AIM7E先進麻雀導彈。但是,中國是中宣稱這是獨立設計完成的,同時國內一些報道宣稱,中國PL-10導彈來源於俄羅斯導彈技術。  LY-60防空導彈系統採用搜索掃描雷達不同於早期中國HQ系列9號雷達,可以同時搜索同一戰區內多達40個目標,再根據目標不同的方位與威脅,選擇主要跟蹤其中12個目標,在其中再一次選擇最主要威脅的3個目標加以攻擊。  該中國已將LY60導彈部署在其FT22型江衛級護衛艦上,以替代早期中國在80年代裝備的HQ61防空導彈。與之相比LY60擁有18公里的有效攔擊射程,最大攔擊有效高度為12公里比原有HQ-61導彈在射程上提高8公里,射高提高了2公里。艦載型LY60採用可折疊式彈翼,陸軍裝備導彈彈翼不能折疊。  80年代中國打算初步嘗試解決其空軍超視距打擊的問題,採用了類似AIM7型早期版本的半主動雷達尋的的PL10導彈的最初研製型號,進行了試驗,但是結果是失敗的。隨後不久中國購買了大約100枚義大利製造的ASPIDE(埃斯賽德)導彈,並且開始試圖防造這種導彈。但是義大利製造的埃斯賽德導彈技術主要來源於美國較新型的AIM7E先進型麻雀導彈的製造技術。雖然中國空軍的霹靂-10型導彈十分類似美國的AIM7麻雀導彈,但是它的彈翼發生了很大改變,中國把導彈彈翼進行可以折疊設計以便於它們可以被更好的保存與便於戰區儲藏。

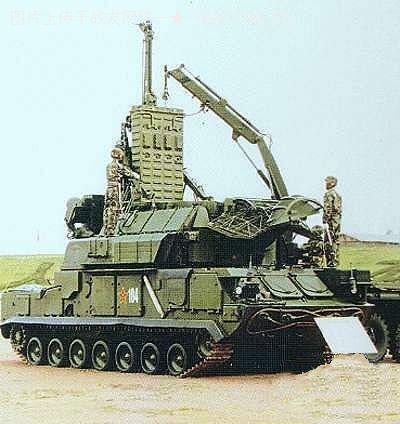

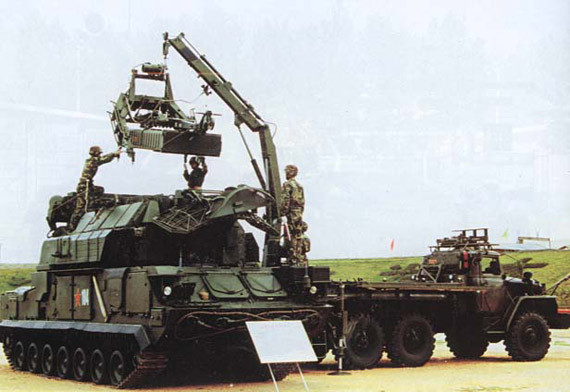

9K331道爾M1/SA-15 解放軍將大部分精力用于研發和裝備遠程防空導彈的同時,也推動點防禦地空導彈的現代化進程。在上世紀90年代,解放軍購買了俄羅斯道爾地空導彈系統。據報導,中國共裝備了25套“道爾”系統,部署在第3l、38集團軍。俄羅斯研發該系統主要是爲了取代冷戰時期裝備的SA-8壁虎地空導彈。與SA-8一樣,道爾也采取完全一體化設計。搜索雷達、單脈沖跟蹤和火控雷達、近程導彈發射箱全部安裝在一輛導彈發射車上。較之SA-8,道爾的作戰用途廣泛得多,不僅可以打擊低空飛機、直升機,還可以攻擊巡航導彈,以及進入末端飛行狀態的防區外導彈和靈巧炸彈。俄羅斯的設想是用道爾導彈來保護S-300PMU/S-400的雷達和指揮站。 系統的底盤重26噸,載重11噸,行駛最大爬升角35度,越壕寬2米,涉水深度1米。全長:3.5米,彈重:165千克,戰鬥部裝藥:15千克,射高:0.01-6千米,有效射程:1-12千米,最大飛行速度:2.8M(850米/秒)

據《漢和防務評論》2007-03-22報導,中國方面與俄羅斯關於購買第三批道爾M1防 空系統的談判進行了將近5年後,最近完全中斷。報導稱這是因為中國正在發展自己的HQ16 型防空作戰系統,該系統極有可能採用了較多的道爾M1的設計概念。HQ16已經在今年完成了全部測試,即將裝備在054A級護衛艦上。從HQ7的發展經驗看來,陸軍也會計畫裝備HQ16。這樣道爾M1可能從此喪失在中國的市場。迄今為止,中國已經分兩批獲得了34套道爾M1。通過研製HQ16,中方掌握了研製短程導彈垂直發射的技術。

资料图:我国海军054A级导弹护卫舰上的垂直发射防空导弹系统

中國054A級護衛艦配備32單元紅旗16垂直發射防空導彈
实拍:为海军吊装红旗16舰载垂直导弹发射系统
紅旗-16A型防空導彈的性能與俄羅斯SA-N-12在伯仲之間,其性能數據大致為:有效射程1.5~50公里,有效射高10~6000米,單發命中概率0.7~0.98,反應時間5~8秒,彈長2.9米,彈徑0.232米,彈重165公斤,戰鬥部重17公斤、最大飛行速度2.8馬赫(850米/秒)。從外形上看紅旗-16A型防空導彈的發射裝置與S-300和紅旗-9遠端防空導彈系統極其相似,這極有可能意味著中國設計師希望將來在紅旗-9和紅旗-16基礎上研製通用的模組化結構。 據稱,該導彈能與紅旗-9系統一起打造中空和高空區域防空系統。從外形上來看,兩者使用相同的有源相控陣雷達,而且載車也幾乎一樣,這就為其實現組合奠定了基礎。為了提高攔截低空飛行目標的能力,還可安裝特製的盲區目標搜索雷達。

現代級驅逐艦上的SA-N-12防空導彈:中國海軍從俄羅斯購買的現代級Ⅱ型138、139兩艦主要裝備的艦空導彈是安裝有單臂式SN-12無風可擔負艦艇和編隊的防空作戰任務,全天候多通道的艦載中程防空導彈武器系統。SA-N-12是一種性能較爲先進的艦載防空導彈,最大射程達到48千米(對飛機)、15千米(對反艦導彈),最大射高17千米;戰鬥部爲破片殺傷式,重70千克,采用近炸引信及觸發引信,殺傷半徑達18米。導彈采用半主動雷達制導。可有效地攔截距海面3~5米高度掠海飛行的反艦導彈。 中國海軍的052B級驅逐艦1698、169號安裝的也是這種艦空導,這是一個可同時攔截8個單獨的目標,在向同一個目標發射2枚導彈的情況下,對飛機的命中概率爲81%-96%,對反導彈的命中概率爲43%-86%。而且該導彈反應極靈敏,從接到報警信號到導彈發射,系統的反應時間僅16-19秒。 詳參【圖博館】:新購現代級驅逐艦之議 日美評138現代級驅逐艦
  據美國戰略新聞網2011-5-17報道,中國最近開始出口HQ-16垂直發射導彈系統,該系統是根據獲得的生産許可證(或根據複制技術)制造的俄羅斯山毛櫸-M2(BUK M2)防空導彈系統的中國版。  它們是SAM-6型導彈的最新型,SAM-6的作戰效果在1973年阿以中東戰爭中得到驗證。M2E導彈重328千克(720磅),最大射程50公裏。陸基版可在履帶發射車上搭載四枚該型導彈,目標截獲雷達能夠覆蓋150公裏的範圍;其出口型號爲LY-80。  據悉,HQ-16海軍版可由軍艦上的垂直發射單元發射。美國是垂直發射技術的先驅;這也是中國研發新型軍艦,用以取代其使用了半個多世紀俄式軍艦的原因之一。中國研發的第一款具備垂直發射系統的軍艦是排水量4300噸的054型護衛艦,該軍艦是基于西方設計概念;而非俄式設計概念。目前,中國已經建造了多艘該型軍艦,其中大部分是更先進的054A標准(每艘該型軍艦上具有32個HQ-16垂直發射單元)。
據俄羅斯軍工新聞網2012-6-18報道,在法國巴黎舉辦的歐洲薩托裏-2012國際防務展上,中國北方工業公司展出了以SD10A空對空導彈爲基礎改良而來的天龍中程防空系統天龍系統由1輛指揮車、1座IBIS130機動式三坐標目標搜索雷達和最多6套自行發射裝置(各配4枚導彈)組成。它使用一級固體燃料導彈,單發殺傷殲擊機類目標的概率爲80%。

遠程防空導彈:

紅旗1/2在俄制SA-10/20裝備之前,中國一直在仿制蘇聯的SA-2型導彈。據美國軍事官員最新評估,解放軍現在的SA-2導彈還裝備了60個營,總共約400部發射架。當上世紀60年代中國與赫魯曉夫時代的蘇聯徹底鬧僵後,SA-2早期型號是中國當時僅有的一種先進防空武器(僅裝備了6個營)。這些SA-2包括標准固定發射的最初型號和公路機動的牽引發射架。導彈的火控雷達爲S波段的方松雷達和VHF波段的P-12型搜索雷達。  中國國防部第五研究院對導彈的硬件進行了工程仿制,仿制型號就是紅旗1。到1966年紅旗1改進型紅旗2役。上世紀七八十年代,紅旗2經過兩次改進,先後發展出紅旗2A和紅旗2B兩種型號。紅旗2B較之蘇聯的基本型有了很大進步。它采用自行履帶式底盤發射架,機動性顯著增強。導彈的固體燃料發動機和彈頭得到了改進,導彈承受過載的能力顯著增強。中國還對導彈系統實施了數字化改造,爲其加裝了引導數據鏈和單脈沖制導雷達以提高抗幹擾能力。

图文:解放军红旗12地空导弹系统
紅旗12/KS-1A 紅旗12正在裝備解放軍防空部隊。中國長期目標是用紅旗12/KS-1A地空導彈替換紅旗2,作爲第二層防禦,用于補充S-300PMU導彈。美國國防部估計解放軍至少裝備了60套該系統。據說紅旗12已經發展了多種改型,這其中包括固定發射架型號和由紅旗2的6X 6履帶式發射車發展而來的機動發射架,以及類似愛國者導彈那樣的牽引箱式發射架。KS-1A爲單級固體燃料推進導彈,其氣動布後與美國標准1/2導彈的設計類似,俚翼展很小的三角翼與霍克導彈很相似。KS-1導彈的最大射程達到50公裏,最大射高8公裏,最大過載20g,可有效對付過載達4459的目標。  中國媒體稱,早期KS-1使用紅旗2的雷達系統,但後來的情況表明,KS-1使用國産H200相控陣火控雷達。這種新型火控雷達的結構與美國MPQ-53和俄羅斯30N6E型系列火控雷達相似,既可以固定部署,也可以安裝在6×6輪式車上。雷達具有很強的抗幹擾能力。
揭秘解放军红旗-12防空导弹:射程50公里(组图)

国产红旗9A防空系统
紅旗9FT2000 紅旗9的研制目的主要是爲解放軍提供遠程防空能力。FT-2000則是在紅旗9基礎上研制的一種打擊預警機和伴隨電子幹擾機的導彈系統。紅旗9導彈營可能混合裝備了紅旗9和FT2000兩種導彈,而要發現這種情況很困難,也許只有導彈實際發射並進入末端制導後才能察覺出來。  通常外界認爲紅旗9廣泛應用了俄羅斯的S-300PMU技術(如垂直冷發射技術),使用了S-300PMU的大量零部件,包括5P85D系列的8×8輪式四管導彈發射車。有消息稱,導彈采用了與S-300V相似的兩級推進技術。對導彈射程性能的猜測也千差萬別,從92公裏至200公裏不等(海/紅旗9彈長徑粗故射程有增加空間,如美國標3/俄S400)。  紅旗9使用的是HT-233型相控陣火控雷達,該雷達與俄羅斯MPQ-53和30N6E導彈系統上的H-200雷達相似。雷達安裝在泰安TAS53 80型8×8輪式車上,該車與紅旗9的導彈發射車通用,其設計與俄羅斯S一400導彈的BAZ-6900載重車輛相似。中國媒體的消息稱紅旗9的雷達波段爲C波段,天線頻段爲300兆赫茲,抗幹擾能力強。

052C(滿6800),2003年170蘭州/171海口號下水後、不像054A量產、2010之後才再下水4艘,數据:長154/寬17、吃水6.1米、57000shp馬力柴油燃氣交替輪機、4500海浬/18節、乘員250人、1架Ka-28或直9/無人機、氣+液冷式弧形外罩相控陣雷達 探距400km、48 x紅旗9防空飛彈VLS 射程200km(海/紅旗9彈長徑粗故射程有增加空間,如美國標3/俄S400)、8 x鷹擊62(C602)反艦飛彈 射程3-400km、6 x 324mm魚雷管、1 x 100mm雙用炮、2 x 30mm 七管近迫防衛快炮、4 x 18管誘餌火箭。詳參【圖博館】:從美DD(X)驅逐艦看170的差距 韓國的大洋海軍夢 美國伯克級神盾艦 日本金剛與愛宕神盾艦 神盾艦

海军新型导弹驱逐舰3D效果图

052D(滿載7000噸),172?江南號2012-8-29下水,改良052C→052D:48 x紅旗964具通用垂直發射系統; 1 x 100mm雙用艦炮 1 x 130mm單管砲; 氣+液冷式弧形外罩相控陣雷達純液冷式平面外罩相控陣雷達: 新型的RUB煙霧顆粒4 x 18管誘餌火箭幹擾系統;未來有可能改裝 8 x鷹擊12超音速反艦飛彈 射程400km。 詳參【圖博館】:052D

051C旅洲级(滿7100噸)、只有115沈陽/116石家莊051C取消051B直升機庫改為32單元SA-N-6C /S300PUM1 遠程(150km)防空反導射系統VLS詳參【圖博館】:中華俄式神盾艦051C

俄制S-300防空导弹性能强大,可同时跟踪100个目标,射程150公里。
S-300PMU/SA-10B/C :S-300PMU是解放軍從俄羅斯購買的第一種S-300導彈。美國國防部認爲解放軍目前裝備了32套該系統,部署4~8個導彈營。該系統是蘇制S-300PS系統的出13型,通常稱爲SA-10B。而S-300PS又是類似愛國者導彈這樣的半機動型導彈系統S-300PT的高機動改進型。S-300PMU也被稱爲SA-lOB或SA-10C。  S-300PMU與早期的愛國者系統性能相當,兩者最重要的不同是:S-300PMU機動性更好,全部系統都裝在MAZ-7900/543型8×8輪式載重車上(該型車也是“飛毛腿”導彈的發射和輸送車)。  S-300PSIPMU是俄羅斯研制的第一種真正意義上的發射後不管型地空導彈,它是專門爲躲避美軍F-4G電子戰機攻擊而設計的。除掉雷達桅杆架設時間,導彈營可在5分鍾或更少時間裏完成部署或導彈裝填。該導彈的搜索和火控雷達采取“高低搭配”。其高空雷達爲36D6/ST-68UM Tin shield雷達,其功率爲1.23兆瓦特至350千瓦特,安裝在40V6、40V6M和40V6MD型雷達桅杆上;低空雷達爲76N6 Clam shield雷達。  後者安裝在高度爲23.8米的40V6M或37.8米的40V6MD桅杆上,其功能專門用于搜索美國的AGM-86和BGM-109巡航導彈。火控雷達爲30N6E型F JaP Lid雷達,通常安裝在MAZ-7900/543載重車上,也可以安裝到40V6M桅杆上用于巡航導彈防禦。30N6E的總體性能與“愛國者”導彈的MP-53雷達相當。

图文:中国红旗-9防空弹发射瞬间
解放軍S-300PMU1防空導彈陣地

S-300PM U1/SA-20A S-300PMUl最初名稱爲SA-10D,其後被重新命名爲SA-20D。S-300PMU1是S-300PS/PMU的深度現代化版本。美國國防部估計解放軍共裝備了64套,部署8~16個導彈營。雖然S-300PMUl保留了改進型的FlaP Lid和Clam S helI雷達,但它有兩項重要的改進,這使得其性能與美軍的愛國者1/2型相當甚至更好。其一是新的導彈設計。裝備48N6雷達的S-300PMU1導彈的射程達到了148公裏,其導引頭可引導攻擊雷達反射橫截面僅爲0.02平米的目標。其二是配備了64N6E大烏大型相控陣搜索雷達。該雷達使S-300PMUl具備了與美海軍宙斯盾系統的SPY-1相控陣雷達相當的目標搜索跟蹤能力。因此,該導彈系統具有強電磁幹擾環境下的生存能力,具備攻擊超音速飛機、巡航導彈和彈道導彈的能力。直到近期,S-300PMU1一直是解放軍最具殺傷性的地空導彈武器。

俄制S-300PMU2远程防空导弹效果图
俄制S-300PMU2遠程防空導彈效果圖

S-300PMU2和SA-20BS-300PMU2是S-300P的最後一種改型,具有更強的作戰能力。美國國防部評估解放軍共裝備了32套該系統,部署4~8個導彈營。S-300PMU2是S-300PMUl的增強型。但S-300PMU2可提供控制老式防空導彈(如SA-5)的軟件和交互界面,而新型的LEMZ 96L6E搜索雷達的功能更爲強大。S-300PMU2還具有與愛國者2/3型相當的反導能力。如果解放軍將S-300PMU1和S一300PMU2部署到臺海前沿,將有足夠的能力攻擊臺灣本島上空的臺軍戰機。這兩型導彈具備打擊部分隱身作戰飛機(如F/A-18ElF、臺風,甚至JSF戰機)的能力,美軍目前僅有F-22A和B-2A可以有效應對這些防空導彈系統。

S-300V(中國也裝備該導彈):據俄羅斯軍事工業綜合體網站2012-5-3報道,俄軍方領導人曾宣布,最新式的S-400(SA-21)新型防空導彈系統已開始批量裝備俄防空部隊,將逐步取代老式的S-300。據統計,俄軍方在最近幾年內已裝備了5個S-400防空導彈營。不過,近日卻有消息稱,俄國防部再次訂購了大批型號相對較老的S-300V(SA-12)系統。有美國專家就此分析稱,俄軍方此舉很可能意味著S-400項目仍存在著一些問題(其中也包括因産能不足導致的部署延誤)。此外,新一代的S-500防空系統的研制工作進展遇阻可能也是迫使俄軍方采購老式裝備的重要原因。 S-300V先後出現的型號有S-300V1、S-300V、S-300VM和S-300VM2,到目前已經曆了四個研制階段。  第一階段研制出的系統僅配用了一種射程較小的9M83導彈及其它相應的配套裝備,1980~1981年通過國家聯合鑒定試驗,1983年裝備陸軍防空部隊,系統代號當時爲S-300V1,攔截的目標類型主要是飛機、巡航導彈和諸如飛毛腿、長矛之類的近程戰術彈道導彈。 第二階段主要是爲S-300V1進行補充設計,即再爲系統配置一種射程更大的9M82導彈及其配套裝備,采用了兩型導彈、兩型發射單元的新系統,于1985~1986年通過了國家聯合鑒定試驗,1988年裝備陸軍防空部隊,攔截的目標類型增加到可對付潘興中程戰術彈道導彈、空地導彈,以及巡邏在100千米距離上的幹擾飛機。 第三階段是射程增加了2~3倍的S-300VM系統,1993年前後裝備部隊。  第四階段是射程又增加2倍的S-300VM2系統,1998年前後裝備部隊。   S-300V通常以旅爲作戰單元,每個旅下轄4個火力單元(營級編制)。這4個營通過旅一級的指揮控制中心,即1套“巴良納”自動化指揮系統,形成一個地面防空作戰整體。  S-300V的導彈所對付目標的速度範圍爲0~3000米/秒。對戰術彈道導彈的最大殺傷距離爲40千米,最小殺傷距離爲13千米(9M82導彈)和6~8千米(9M83導彈),最大作戰高度25千米,最小作戰高度0.2千米。對飛機等空氣動力目標的最大殺傷距離爲100千米(9M82導彈)和75千米(9M83導彈),最小殺傷距離爲13千米(9M82導彈)和6~8千米(9M83導彈),最大作戰高度30千米(9M82導彈)和 25千米(9M83導彈),最小作戰高度25米。導彈采用初段慣導+中段指令修正+末段半主動尋的制導方式,制導精度6~20米。單發殺傷概率爲高空60%,中低空80%~90%。一個S-300V旅最多可同時射擊24個目標。最多可同時制導48枚導彈。導彈發射間隔1.5秒,導彈發射准備時間15秒。導彈總數96~192枚S300防空導彈
俄S-400防空系统主要部署中部可打击隐身战机
俄羅斯空軍已經開始部署S-400新型防空導彈
俄軍專用車輛爲S-400防空系統發射車吊裝導彈
俄披露S500性能:射程500千米可攔高超音速導彈(楨:S-3/4/500俄愈吹愈遠!)
  東方網2009年12月19日消息:據俄羅斯《消息報》12月18日報道,俄金剛石-安泰防空康采恩下屬特種設計局的主任伊戈爾?阿舒爾貝利近日表示,俄新一代防空系統S-500的研制工作將在2015年全部完成。S-500並非S-400的升級型號,而是一種全新的防空武器,其作戰性能明顯由于國內外現役的任何一種防空系統。雖然俄空軍到目前爲止僅僅裝備了兩個營的S-400系統,但阿舒爾貝利表示,該系統和S-300今後將逐步被S-500所取代。  據悉,S-500的最大射程超過500千米,能夠同時攻擊10個來襲目標(S-400爲6個),可攔截的目標包括小型無人駕駛飛行器、掠地飛行的巡航導彈、戰機和飛行速度高達5千米/秒的彈道導彈。而對于最後一類目標,目前的防空系統幾乎均無能爲力。  目前已制造出了S-500系統的部分組成單元,S-500系統在外形上與俄軍現役的S-300及S-400系統並無特別明顯的差異。不過,S-500所配備的雷達系統更加先進,是一種最新式的X波段有源相控陣雷達,不但發現目標的能力更強,而且對目標坐標的測量精度也更高。此外,該雷達還將被用于改進俄軍現役的S-400防空系統,以提高後者的作戰效能
美國戰區飛彈防禦

美國戰區飛彈防禦系統(Theater Missile Defense System)的目標是防護駐外美軍及盟邦,依重層攔截的規劃構想,主要分為低層與高層兩道防線。其中包括陸基的愛國者三型飛彈(PAC3),與戰區高高度區域防禦系統(THAAD),以及陸戰隊反飛彈系統(CORPS-SAM)、海基的海軍神盾改良之海軍區域飛彈防禦系統(NAD),及屬於高層飛彈防禦系統的海基戰區廣域防禦系統,另外尚有空軍的助升段攔截系統機載雷射等。
以色列部署的导弹防御系统工作示意图
导弹防御系统工作示意图
資料圖:駐日美軍沖繩嘉手納空軍基地的“愛國者-3”導彈
駐日美軍沖繩嘉手納空軍基地的愛國者3導彈
愛國者三型飛彈系統(Patriot Advanced Capability-3,PAC-3)的任務是防護如:指管中心、機場、 雷達站等重要資產,免受敵戰區彈道飛彈與戰機攻擊。屬於陸基低層彈道飛彈防禦系統,係改良自於波灣戰爭中出盡鋒頭,也備受爭議的愛國者二型飛彈系統。
愛國者三型飛彈系統主要是以全新的愛國者三型飛彈,取代愛國者二型飛彈,並改良現有愛國者二型系統,提升其雷達、通信設備與指揮管制系統現有能力。愛國者 三型飛彈改採Ka頻段主動尋標器,可以不靠雷達照明自行接戰目標,大大擴張了其防護包線。而且由於其體積比二型小,每個發射架可儲存16枚飛彈,較愛國者 二型系統增加許多。
资料图:美国陆基中段导弹防御系统的拦截弹发射
美国陆基中段导弹防御系统的拦截弹发射
中程延伸防空系統(Medium Extended Air Defense System,MEADS),緣自美國陸戰隊反飛彈系統,為美國與德國、義大利合作的國際飛彈防禦計畫,專為歐洲作戰需求設計。其主要任務為防衛北大西洋 公約組織國家與部隊為主,提供如裝甲部隊等前進部署的聯軍部隊全方位防護,免受敵彈道飛彈與戰機攻擊,係屬於陸基低層彈道飛彈防禦系統。中程延伸防空系統 亦包含:1.雷達系統2.飛彈3.垂直發射架4.戰鬥管理(指、管、通、電、情C4I)系統等四大次系統。
资料图:美国洛克希德-马丁公司THAAD反导拦截导弹展示
美國洛克希德-馬丁公司THAAD反導攔截導彈展示
戰區高高度區域防禦系統(Theater high altitude area defense,THAAD)的任務,是防護美國與盟軍部隊及盟國城市等,對抗敵中程與短程彈道飛彈攻擊,其攔截器將於大氣層外攔截來襲的彈道飛彈,屬於 陸基高層彈道飛彈防禦系統。整個系統包含:1.射控雷達系統2.飛彈與擊殺器3.車載發射架4.戰鬥管理(指揮、管制、通信、電腦、情報C4I)系統。
系統運作時,由X頻段射控雷達偵測來襲彈道飛彈目標,並全程追蹤、經由數據鏈路引導飛彈迎向目標。每枚飛彈包含一單級固態火箭助推器與擊殺器;擊殺器在攔 截最後階段會自動歸向目標,藉由直接撞擊的力量摧毀彈頭。戰鬥管理系統則負責整合各戰區高高度區域飛彈防禦次系統,並與其他飛彈防禦系統連結,組成完整的 戰區重層飛彈防禦架構。其車載發射架,可機動部署並快速重新裝填。
(美國海軍阿利-伯克級導彈驅逐艦發射標準防空導彈)
海基區域飛彈防禦系統(Navy area defense,NAD)任務是保護艦隊,以及港口等設施,免受敵戰區彈道飛彈攻擊,屬於海基低層彈道飛彈防禦系統。 該系統係以美國海軍現有艦載標準二型防空飛彈,與神盾戰鬥系統為基礎,改良SPY-1型雷達與神盾戰鬥系統系統,及標準二型飛彈,使之具有攔截彈道飛彈能 力。提升後的標準飛彈稱為標準二型block IV A飛彈,提升部分包含增加紅外線導引模式,辨識飛彈目標以提升準確度、高攻角自動駕駛與氣動力外型,以提升高高度飛彈運動性能,前視引信以提供高速接近時 的備炸,避免錯過目標,及改良助推火箭以增加推力等,以延伸其接戰高度與距離。
美國陸軍2012年將列裝首個SLAMRAAM防空導彈連

SLAMRAAM防空導彈系統。

在現代條件下,美國和其他一些國家為滿足抗擊各種空襲兵器——從戰略飛機到巡航導彈的需要,正在研製防空兵器。上世紀90年代至21世紀頭10年的武裝衝突經驗表明,隨著空襲兵器的不斷發展,其作戰能力也在不斷擴展,出現了新的使用方式。這一情況要求主要國家必須進一步完善包括各種射程的防空導彈系統在內的防空兵器。
但是能夠在敵人使用各種對抗措施的情況下消滅空中目標的現役和在研的防空導彈系統都很昂貴。西方專家認為,提高防空導彈系統效能並降低其成本的方法之一是使用航空兵對付同樣目標的導彈。
這一方案並非新發明,因為早些時候就曾嘗試實施該方案,例如,在研製“小槲樹”防空導彈系統的過程中,就以AIM-9“響尾蛇”空空導彈作為該系統MIM-72導彈的原型。另一個例子是美國停止為伊朗的F-14“雄貓”戰鬥機提供武器以後,伊朗在該型飛機上使用了由“改進型霍克”防空導彈改造而來的導彈,以替代AIM-54“不死鳥”空空導彈。
90年代初,美國休斯公司為了擴大空空導彈生產規模並相應地降低其成本,建議在未來防空導彈系統中以AIM-120空空導彈為原型研製射程20公里以內的防空導彈。
1992年,休斯公司進行了開始試驗其所研製的ADSAMS(“先進地空導彈系統”的英文縮寫)防空系統的新型導彈,但該方案由於各種原因沒有得到進一步發展。
1994年3月,後來併入雷神公司的休斯公司簽訂了研製美挪NASAMS(“挪威先進地空導彈系統”的英文縮寫)陸基防空導彈系統的合同,該方案仍以AIM-120A空空導彈作為防空導彈使用。該系統1995年開始生產,目前已經裝備挪威軍隊。
90年代中期,美國陸軍司令部仍然決定研究在深度改進“改進型霍克”防空導彈系統和研製HUMRAAM新型防空導彈系統過程中使用AIM-120A空空導彈的可能性。1995年10月,用“改進型霍克”防空導彈系統第一次成功試射了AIM-120A導彈。隨後開始研製安裝在“悍馬”越野車上的輕型發射裝置。1997年8月AIM-120導彈從新型發射裝置上進行了第一次試射。次年7月HUMRAAM防空導彈系統試射AIM-120A導彈攔截模擬巡航導彈。同年,海軍陸戰隊司令部制訂了以AIM-120A導彈為原型研製防空導彈系統的要求,即CLAWS(“低空武器系統”的英文縮寫)方案。
2003-2004年在白沙靶場進行的試驗表明該系統具備在各種條件下(包括夜間、對各種靶子)使用的能力。
2004年2月,美國陸軍部與雷神公司簽訂了以AIM-120A導彈為基礎全規模研製SLAMRAAM(“地面發射先進中程空空導彈”的英文縮寫)防空導彈系統的合同。2005年12月,對5具發射裝置樣機進行了試驗。次年7月,軍事專家對同名方案進行了批判性分析,然後開始試驗。2006年8月,海軍陸戰隊司令部停止了CLAWS項目。預計,第一個SLAMRAAM防空導彈連將於2012年列裝美國陸軍。該系統未來將取代部分“復仇者”近程防空導彈系統。
SLAMRAAM機動式防空導彈系統用於部隊和設施對空防禦,它能在任何氣象條件下,在複雜空中環境中和敵人使用無線電電子對抗器材的情況下抗擊各種空襲兵器。它能消滅距離25公里以內的空氣動力目標,包括超視距、低空和超低空目標。該系統的重量-尺寸指標使它用C-130軍用運輸機快速空運到戰鬥行動區。
SLAMRAAM機動式防空導彈系統包括1個探測雷達站,1個火力指揮所,裝有導彈的發射裝置。
在沒有干擾的情況下1枚導彈對目標的設計摧毀概率為60-80%。該系統能在統一的資訊空間內遂行作戰行動,並能從美國陸軍的AN/MPQ-64雷達或JLENS低空目標氣球探測系統獲得目標指示情報。AN/MPQ-64雷達是以AN/TPQ-36雷達為原型為美國陸軍研製的,它是一種多功能三坐標脈衝環視雷達,用於探測、跟蹤和定位空中目標,並向攔截兵器提供目標指示。其工作波段為釐米波,採用密集的定相天線陣列。空中掃描探測距離達75公里,可360度全向掃描,天線旋轉速度為30周/分鐘( )。AN/MPQ-64雷達由“悍馬”越野車拖曳。
聯合火力指揮所安裝在“悍馬”越野車底盤上,能接收、處理和顯示環境情況、系統狀態及向發射裝置傳遞目標指示情報。操縱員位於自動化工位上工作。聯合火力指揮所是根據火力、偵察和指揮器材一體化防空/反導區域作戰行動構想研製的。2006年5月,波音公司交付了第一個聯合火力指揮所原型。
系統的機動發射裝置安裝在“悍馬”越野車底盤上,用於部署、運輸和預先瞄準及傾斜發射4-6枚防空導彈。行軍狀態下導彈水準放置。
為了提高防空導彈系統的生存能力,正在研究將發射裝置在距聯合火力指揮所25公里以內部署的可能性。在這種情況下將通過光纖通信線路交換資訊。
SLAMRAAM防空導彈是AIM-120空空導彈的修整版本。SLAMRAAM單級固體燃料防空導彈採用正常氣動佈局、複合制導系統(初、中段指令-慣性制導,末段主動雷達自導)。戰鬥部裝有觸炸引信和非觸炸無線電引信。導彈能消滅距離25公里以內的目標。AIM-120導彈由雷神公司位於圖松市的企業生產。
必要時SLAMRAAM防空導彈系統可與“愛國者”PAC-2防空導彈系統和未來的MEADS中程增程防空導彈系統配合使用。
西方專家認為,近期,防空導彈系統仍將是戰區防空/反導聯合系統中主要的殺傷兵器,將繼續在保衛部隊和設施免遭空中打擊的行動中發揮主要作用。
http://big5.china.com.cn/military/txt/2009-10/15/content_18710129.htm

AIM-120飛彈衍生型陸射防空系統 功能多元

具備射後不理能力的美造AIM-120系列先進中程空對空飛彈(AMRAAM),是種廣受好評的空用武器,截至二○○七年為止,共有二十九個國家採購,足見其受歡迎的程度。跟許多空對空飛彈一樣,AMRAAM也衍生出多種陸射防空系統,發揮一彈多用的功能,目前已知的衍生系統有SL-AMRAAM、CLAWS/HUMRAAM、挪威先進防空飛彈系統及鷹式-AMRAAM防空系統等四種。二○○一年四月,美國海軍陸戰隊與雷神公司簽約,研發CLAWS「補償性低空武器系統」,二○○四年二月,美國陸軍航空與飛彈指揮部跟雷神公司簽約,研發SL-AMRAAM系統,二○○五年十一月,製造五套測試用SL-AMRAAM系統的預算正式通過。
美國陸軍與海軍陸戰隊的通用陸上發射架研發計畫,由美軍聯合系統辦公室負責管理,而飛彈則由雷神公司生產。波音公司在二○○六年五月交付首座整合式射控中心,並在二○○六年七月通過設計驗證,美國軍方希望此系統能自二○○八年起量產,取代有效射程僅約五公里的復仇者防空系統。
SL-AMRAAM系統
裝於悍馬車上的飛彈發射架裝有六枚AMRAAM飛彈,發射架本身可作三百六十度旋轉,亦能舉升至七十度的射角,而無損飛彈本身的攔截能力。二○○七年六月,雷神公司對外宣布,將研發有效射程達四十公里的SL-AMRAAM-ER增程型飛彈,全系統還混合部署了射程十公里的AIM-9X響尾蛇飛彈。
波音研發的整合式射控中心為全系統的大腦,以一部悍馬車為機動載具,擁有戰場管理/電腦/指管通情能力(BMC4I),射控中心的敵情資訊主要由AN/MPQ-64型3D相位陣列雷達提供,此雷達採X波段操作,每分鐘三十轉,有效偵測距離七十五公里,集搜索、目標獲取、識別、追蹤等功能於一身,是種相當先進的電子掃瞄式雷達。未來SL-AMRAAM系統還能使用JLENS「聯合陸攻巡弋飛彈升級感測網」系統所提供的資訊,JLENS是一套相當複雜的大系統,結合外太空中的衛星、擁有長程搜索雷達與射控雷達的陸基處理站,專門負責偵測地平線外的飛行物,尤其是巡弋飛彈這種小型低飛目標,預計在二○一一年能完成研發工作。
HUMRAAM系統
HUMRAAM系統是美國陸軍航空與飛彈指揮部飛彈研發工程中心559計畫下的中程機動防空系統,美國海軍陸戰隊稱此系統為CLAWS。早在一九九七年,美國海軍陸戰隊系統司令部即對CLAWS系統進行一連串的測試,其有效攔截距離為十五公里;二○○五年一月,CLAWS系統更成功完成反巡弋飛彈的一系列測試,美國海軍陸戰隊的所有測試工作在二○○五年十一月結束,當時的CLAWS系統已經具備初期作戰能力。
二○○五年九月,雷神公司獲得生產第五與第六套CLAWS系統的合約;但在二○○六年八月,美國海軍陸戰隊的防空預算遭到刪減,因而建議中止CLAWS計畫。
完整的CLAWS系統包含射控中心與最多八輛M1097A2型悍馬發射車,每輛發射車配備四~五枚飛彈,車上裝有一具遙控操作器與資料/語音通訊系統,當車輛進行機動時,發射架會鎖定在固定位置,進入發射陣地後,發射架解鎖並舉升到三十度的射角,操作人員可以在五十公尺外遙控系統運作,包括調整射角等接戰程續,都可在較安全處執行。
挪威先進防空飛彈系統
挪威先進防空飛彈系統(NASAMS)由雷神公司與挪威康士堡防衛航太公司聯合研發,挪威皇家空軍在一九九四年簽約採購此系統,用於機場防衛,首套NASAMS在一九九五年服役,目前西班牙與美國陸軍也都是NASAMS的用戶。
一個NASAMS發射排由二十二個人操作,全系統包括一座射控中心、一具雷神TPQ-36A型3D對空搜索雷達及三具六聯裝機動發射架,與SL-AMRAAM或CLAWS系統不同的是,飛彈置於具空調的發射箱內,而不是露天安裝。
NASAMS的機動發射架置於具穩定裝置的四柱板車上,由P-133H型載重車拖曳進行戰場機動。發射架與射控中心間的資料傳送,可藉由光纖纜線或數位無線電進行。
二○○五年八月,康士堡防衛航太公司與挪威空軍簽約,將Link 16資料鏈整合進NASAMS系統中,以完全跟北約組織(NATO)的網路防衛系統相融,這套系統稱為NASAMS II,在二○○七年開始服役。二○○六年十二月,荷蘭陸軍簽約採購六套NASAMS II防空系統,配備EADS集團研發的TRML-3D機動搜索雷達,將在二○○九年交貨。
鷹式-AMRAAM防空系統
此系統由雷神公司與挪威康士堡防衛航太公司聯合研發,將鷹式飛彈(HAWK)與AMRAAM飛彈整合在同一分散式架構下,兩種飛彈共用發射架,每具發射架可裝上三枚鷹式飛彈或八枚AMRAAM飛彈,射控中心的功能與NASAMS系統或SL-AMRAAM系統同一等級,使用單一AN/MPQ-64型3D相位陣列雷達,取代鷹式系統笨重的脈衝搜索雷達(PAR)與連續波搜索雷達(CWAR),但仍保留了AN/MPQ-61型高功率照明雷達給鷹式飛彈使用,如果系統只配備AMRAAM飛彈,則連高功率照明雷達都可省下,全系統的複雜度也可以降低。
這套可以混合部署鷹式飛彈與AMRAAM飛彈的系統,很明顯是針對廣大鷹式防空飛彈系統的使用國而研發,可是截至目前為止,尚未有任何外銷記錄可查。
http://news.gpwb.gov.tw/news.php?css=2&nid=40697&rtype=2

 楨:將散貼各文的中國防空導彈整理成一略文:中國防空導彈

   短程防空導彈:

車載:前衛1/2、FLV-1、獵影TH-S311、FLG-1S、獵手1 /2、FL-9、倚天、FB-6A等。

肩射:前衛QW1/2/3/11/18(仿美刺針)。飛弩FN-6/16。紅櫻HN-5 /5A/5B。

彈炮合一:TD2000B、PGZ-95、冰雹1、陸盾LD2000等。俄通古斯塔Tungusta (2S6/SA-19)。

艦載:FL-3000N(紅旗10)(仿美拉姆)。

  中程防空導彈:

海/紅旗HQ-61A。海/紅旗7(FM-80/FM-90)(仿法響尾蛇)。獵鷹LY-60(仿美麻雀)/LY-80。俄道爾Tor(SA-15)(紅旗17)。海/紅旗16。霹靂PL-10(SD-10A地空版)。

  遠程防空導彈:

紅旗2/2J/2B。凱山KS1(紅旗12)。海/紅旗9/飛騰FT-2000。S-300PMU(紅旗15)。S-300V(紅旗18)。

詳參【圖博館】:中共前衛11與18肩射防空飛彈 中國四款近程機動防空導彈系統 中國凱山-1防空導彈 S-300與上海防空 FT-2000反輻射地空導彈系統 共軍紅旗九防空導彈 海紅9艦載高空遠端防空飛彈系統 俄中道爾-M1(HQ16) 俄中三種彈炮合一近防系統 中國空空導彈 野戰防空系統 空對空導彈 兩岸空空導彈 世界艦載點防禦導彈系統 “卡什坦”對“密集陣” 鷹式防空飛彈 天弓II的變革 捷羚(羚羊)防空系統 40mm/L70速射炮系統 “天兵”防空系統 西北風飛彈 復仇者防空飛彈系統 台灣飛彈防禦解決方案 中國導彈防禦

短程防空導彈:

中军便携式防空导弹巡礼

前衛1防空導彈系統:配備前衛1防空導彈,採用人員下車作戰方式。故除了前衛1導彈外,其他各型可擕式防空導彈也可以使用,是一種非常適合現實需求的武器系統。下車作戰人員佩帶有耳麥的頭盔,載車通過搜索雷達將目標資訊即時傳輸給下車人員,與一般的士兵肩扛可擕式導彈靠目視發現目標的作戰方式有質的差異。人員下車作戰雖具有一定的危險性,但目標特徵小、便於隱蔽,可以出其不意地打擊敵人。 前衛1防空導彈采用雙推力固體火箭發動機。其級推力可使導彈在極短時間內達到續航速度,二級推力用以在續航段內保持這-速度。主發動機采用電子延時點火,在導彈飛離射手安全距離後點燃,以避免主發動機尾焰燒傷射手。武器系統重16.9千克,導彈長1.532米,直徑71毫米,作戰距離500~5 000米,作戰高度15~4 000米,作戰斜距500~5 000米,作戰反應時間10秒,作戰溫度-40~+60攝氏度。 現在有雙聯裝導彈發射裝置,可以與其他武器配合形成更完善的防空系統。 值的提的是,前衛1便攜式防空導彈在國外經曆了實戰的檢驗,戰績不俗。據巴基斯坦陸軍裝甲兵納維德拉赫曼將軍稱,1999年印度與巴基斯坦在卡吉爾地區的武裝沖突中,巴基斯坦陸軍用從中國引進的前衛1型便攜式防空導彈,舉擊落印度空軍的米格-21和米格-27戰機各1架。

中军便携式防空导弹巡礼

前衛2是前衛1的改進型,采用了最新的抗紅外幹擾技術,最大射程提高到6 000米,最小射高降至10米,提高了對付武裝直升機和巡航導彈等低空目標的能力。全系統重量增至18千克,導彈重11.32千克,戰鬥部重1.42千克。彈長也加長到1.59米(這並沒有給導彈的使用造成多少不便),直徑72毫米,作戰高度10~3 500米,作戰斜距500~6 000米。制導模式爲被動紅外尋的,系統反應時間小于5秒,導彈速度600米/秒。據稱前衛2是當時世界上最有效的單兵便攜式防空導彈,性能超過了刺和西北風。

中军便携式防空导弹巡礼

前衛3

中军便携式防空导弹巡礼

前衛3梯形折疊尾翼

中军便携式防空导弹巡礼

前衛3的激光導引頭

QW-3導彈彈長2100mm,彈重23kg,從外形上看QW-3是在便攜式導彈上加了一段超口徑的助推器,前段布局基本和QW-1類似,一對活動舵面裝在彈體前部的舵機艙上,主彈體後部有一梯形折疊尾翼,翼面積比QW-1要大,構成X的鴨式氣動布局,助推段也有兩對折疊尾翼。在發射裝置中前彈體由適配器(彈托)和助推同口徑放置。新的助推發動機的采用大大提高了導彈的飛行性能,導彈最大飛行速度由QW-1的600m/s提高到750m/s,最大射程達到8000m,最小射程800m,射高從4m到5000m,從數據上看出,QW-3的的作戰空域比便攜式防空導彈大幅度提高,已經接近英國長劍和歐洲羅蘭特的點防禦導彈水平了,4米的低界,也讓懸停的直升機無處可逃。 從外形重量制導方式來看,QW-3已經脫離了便攜式防空導彈的範疇,應該作為輕型防空導彈。 首先,QW-3的制導方式非常有特色。他采用的是激光半主動制導。可以說不是紅外彈的發射後不管方式了。在世界上服役的地空導彈裏,還沒有采用激光半主動制導方式的,QW-3可以說是獨此一家。那麽,采用這種非發射後不管的方式有什麽好處呢?好處是大大的,激光半主動制導方式具有紅外制導方式所沒有的高精度和抗幹擾能力。從資料上的命中精度高達1m的數據就可以看出這種制導方式帶來的巨大好處了。 在激光制導方式裏,半主動方式是最難的。而從導引頭特寫的照片看出QW-3是采用的是陀螺穩定式,這也是半主動激光方式裏最難的一種,可以說QW-3采用的是難上加難的方式,因為他要求光學系統和探測系統都要由陀螺穩定,動態視場大、瞬時視場小,精度高、復雜,但好處是可以攻擊高機動小目標。美國在地獄火(Hell-fire)和幼畜空對地導彈也是采用這種方式,由于激光半主動制導方式中導引頭依靠的是目標反射的激光回波來跟蹤的,所以不象普通的非成像紅外制導方式只能探測高熱尾流和後機身加熱蒙皮的限制,具有真正的全向攻擊能力,而不是紅外彈的270的假全向。也不受紅外曳光彈和電子幹擾系統的幹擾,只要武器的配套的光電/熱成像跟蹤系統能跟上目標,目標一但進入攻擊範圍就無法逃脫。QW-3可以和雷達系統分置或完全依賴紅外熱成像和光學跟蹤系統,沒有電磁輻射,有效避免了反輻射導彈的威脅。系統隱蔽性好,生存能力強。

QW-11,紅色部分為鐳射近炸引信
QW-18
马来西亚考察团力推国防部购中国猎影防空系统
马来西亚考察团力推国防部购中国猎影防空系统
馬來西亞媒體2008-11-17報道,該國國防科技中心(STRIDE)發言人稱,他們已經實體測驗了珠海航展上展出的中國獵影TH-S311便攜式防空導彈作戰與指揮系統,結果是適合馬國軍隊,他們進而向軍方推薦使用該系統。一套獵影系統由SmartEye(LPI雷達)、勇士越野車、顯示和指揮單元、導彈制導和電源單元組成,能指揮12部肩扛式導彈和若幹個35毫米高炮陣地。一套獵影系統可以打擊22個目標,對雷達橫截面2平方米的發現距離爲20公裏。

FLV-1:採用前衛2防空導彈,發射裝置和獵手1相同,都是2組四聯裝,不同的是FLV-1採用裸露式發射架發射。前衛2導彈殺傷斜距500~6000米,作戰高度10~4000米,可攻擊400米/秒的迎頭目標或尾追攻擊320米/秒的目標,單發殺傷概率75%。除前衛2外,FLV-1還可發射前衛系列的其他導彈,如“前衛1、前衛3和前衛4等。FLV-1改進型將換裝增程型導彈,並計畫增加攜帶量。FLV-1的作戰過程與獵手1大致類似,不同的是FLV-1是依靠自身車載雷達搜索20千米外的來襲目標;在指定大概的目標區域後,交由車載光電跟蹤裝置跟蹤目標;然後發射導彈攻擊目標。

FLG-1S:採用前衛2防空導彈,發射裝置和FLV-1相同,都是2組四聯裝裸露式發射架。FLG-1 S要求與高炮部隊混編作戰,涉及高炮部隊的編制調整,因此發展前景不很明朗。除了前衛2,FLV-1S也像FLV-1一樣具備發射其他前衛導彈的能力。與FLV-1不同的是,FLG-1 S本身沒有配備搜索雷達,需要通過其他偵察手段獲知目標資訊,再通過指揮控制車上的光電跟蹤儀跟蹤和鎖定目標,爾後指揮控制車通過電纜控制導彈發射車發射前衛2導彈攔截目標。其攔截飛機目標的命中概率為95%,攔截巡航導彈目標的命中概率為60%。

国产QW2近防系统 摄影:门广阔
前衛2防禦系統主要由:一門12.7mm高平兩用種機槍,2枚QW2,整套系統為全自動車內1-2名人員就可以達到精確打擊以及對導彈系統的控制,在其頂部左側安置了一套類似法國格克賴爾上的360度周視觀察瞄准系統。即該系統採用了獵-殲模式的控制觀瞄系統。在下部安置有一個內置有300枚子彈的彈藥箱。子彈傳導鏈採用了類似美制大毒蛇的固化型子彈連。

獵手1是將天燕90空空導彈裝載在輪式越野車底盤上,構成一個高機動性近程防空導彈系統。與FLV-1相似的是,獵手1也強調單車作戰能力。車上可安裝搜索雷達和光電探測裝置,單車構成一個獨立的作戰系統。當然,一個標準的作戰單元由1輛雷達指揮車和3輛導彈發射車組成。而其作戰方式又與FLG-1S相似,用於陣地或要塞防空,隱蔽出擊。天燕90殺傷斜距300~8000米,作戰高度20~6000米,可攻擊400米/秒的迎頭目標或尾追攻擊320米/秒的目標,單發殺傷概率為80%。

中国TY90空空导弹可对付AH64直升机A10攻击机

国产倚天防空导弹系统发射车

倚天防空導彈系統:是一種基于TY-90紅外自尋的導彈的自行近程導彈防空系統。該武器系統營級配置由1部營指揮車、3個導彈連組成。連級配置由1部連指揮車、6部戰車、2部供彈車、1部導彈檢測維修車、1部機械電子維修車組成。配備有8枚TY-90紅外自尋的防空導彈、導彈發射裝置、三坐標目標指示雷達、光電跟蹤儀、炮塔、操控臺、通信設備、定位定向設備、內部通話裝置、供電單元等。三坐標目標指示雷達采用固態有源相控陣天線,采用低輻射功率技術和頻率捷變技術。雷達系統具有低截獲概率(LPI)特性,使得對方的電子偵察設備難以檢測和正確估計本雷達的發射信號,無法利用反輻射導彈(ARM)對雷達進行攻擊。采用頻率捷變技術、脈沖壓縮技術、窄波束和低副瓣技術對抗有源幹擾。采用動目標檢測技術(MTD),可抑制無源幹擾、地物雜波和氣象雜波。采用T/R組件構成全固態發射機,可靠性高,使用維護費用低。三坐標目標指示雷達目標探測距離爲18千米。自動輸出目標的距離、方位和仰角,引導光電跟蹤儀截獲目標,也可直接引導TY-90防空導彈導引頭截獲目標。光電跟蹤儀由電視/紅外跟蹤儀與激光測距儀組成。探測距離爲12千米,跟蹤距離爲10千米。

国产FL-9车载末端防空导弹武器系统 摄影:门广阔
FL-9車載末端防空導彈武器系統: 由1輛雷達指揮車和多輛發射車組成。該系統融合了雷達與光電探測、跟蹤、自動化指揮、無線電通信、定位定向等先進技術。可以裝載QW系列進行全天候作戰,對抗飽和空襲具有很強能力。
航展现场报道:揭秘国产猎手II型综合防御系统
獵手2:是由中國航天工業集團研制的,總計有2臺載車,武器系統車爲一臺4管上支架發射系統。其中外側安置左右各一枚霹靂PL-9C近程低空防禦導彈,內側左右各安置一枚閃電SD-10中高空防禦導彈。這樣的組合依據現場介紹說,可以達到防禦從15-21000米高空的各類各型目標。SD-10和PL-9C均屬于發射後不用管的智能型導彈
中国版复仇者FB-6A车载近距防空系统现身航展
中国版复仇者FB-6A车载近距防空系统现身航展

FB-6A型車載機動防空系統全重4.6噸,乘員2人(車長和炮長),采用了4×4越野底盤,類似于美國安裝在悍馬車上的複仇者防空系統。車後部安裝了一個單人電動炮塔,在炮塔的兩側各有4枚處于待發狀態的由中國自行研制的飛弩FN-6地對空導彈(具有發射後不管能力)。左側導彈下方是包括攝像機、熱像儀和激光測距儀的系統套件。該防空系統能跟蹤10千米範圍內、最大速度300米/秒的小型目標。FN-6導彈射程爲500~5500米,射高15~3800米。此外,FB-6A還安裝了1挺12.7毫米機槍,用于近距離防空使用。標准配置還包括通信和地面導航系統等

(上FN-6下FN-16)

中军便携式防空导弹巡礼

紅纓HN-5便攜式防空導彈目前紅纓5系列便攜式防空導彈主要列裝我軍二線摩托化步兵師(旅)、高炮團中的防空導彈連、預備役高炮部隊、東南沿海城市的民兵防空部隊和船運部隊。紅纓5C型是車載型,1986年研制成功,導彈裝載在4×4的發射車上,每車裝兩組,每組4發導彈,車上裝有電視、紅外警戒和跟蹤系統。

中国超低空车载防御导弹系统亮相航展(组图)
TD-2000B彈炮結合防空武器系統:是彈炮一體化防空武器系統,可打擊低空或超低入侵的空中目標,保障地面部隊、重要目標的空中安全,爲機場、橋梁、港口、指揮部、重要建築、炮兵陣地等重要地面設施提供有效的防空掩護。該系統采用8聯裝新型QW前衛防空導彈,最小作用高度30米,最大射高5000-7000米,射程5-6公裏左右。該導彈爲先進型紅外制導,采用了雙色紅外制導,這是一組由常規紅外光+碲鎘汞二級紅外系統。它與另一種組合的紅外+紫外對比,具有更大優勢,首先對于高度低微氣候條件抵抗力非常好,其次對于多面融合性能也非常好。 火炮配置可以隨機變化,既可以采用23mm雙聯,也可以采用37、57雙聯裝高炮甚至可以搭配100mm高炮。火控控制系統采用多組合計算機數字全控系統,完全實現從觀測到發射全自動設計。該系統最低配置到營級。

PGZ-95彈炮合一系統:PGZ-95炮塔上裝備的25毫米雙管自動炮與87式牽引高炮上配備的自動炮(仿制自俄羅斯的ZU-23-2)非常相似,均配有液壓傳動裝置,單門射速爲600~800發/分鍾,四門高炮齊射可達3000發/分鍾,射高2000米,射程2500米。每部PGZ-95備彈1000發,均儲存在車艙內,有一套特殊機械裝置進行自動裝彈。除用于打擊飛行器外,該系統配備的自動炮還可有效打擊輕型裝甲車輛和敵有生力量。  爲了彌補火炮射程上的不足,PGZ-95系統還可加裝前衛2防空導彈(安裝在自動炮上方,兩者可同時進行瞄准)。但是,與俄羅斯2S6M通古斯卡彈炮結合防空系統不同的是,PGZ-95上安裝的防空導彈並未與自動炮的火控系統進行整合。  PGZ-95在搜索S波段,最大搜索距離爲45公裏,最大搜索高度爲4.5公裏。在行進狀態時,雷達天線可收起並平置在車體上方。此外,PGZ-95還配備有一套光電探測系統,用于追蹤近距離目標。該系統包括一個電視跟蹤攝像頭、一個紅外跟蹤攝像頭和一個激光測距儀,它會將所有探測到的信息反饋到車載火控計算機,計算機根據這些數據計算武器瞄准數據,當目標在打擊範圍之內時炮手便可開炮。此外,炮手還可以用控制手柄手動瞄准目標。電視跟蹤儀的最大自動跟蹤範圍是6000米,紅外跟蹤儀的最大跟蹤範圍是5000米。激光測距儀的最小測量範圍是500米,最大測量範圍是5500米,測量精度爲±5米。據北方工業公司介紹,PGZ-95上雷達由行進狀態轉爲作戰狀態(從發現第一個目標時算起)的反應時間爲10秒鍾,光電系統的反應時間只需6秒鍾。 PGZ-95的防禦武器包括安裝在炮塔上的一挺12.7毫米重機槍,在炮塔兩側還各安裝有一排4管電控煙霧彈發射器。該高炮安裝有一臺功率爲525馬力的水冷柴油發動機,最大速度53千米/小時,可持續行使450千米。PGZ-95的作戰全重爲22.5噸。  一套標准的PGZ-95防空系統包括6輛自行高炮/地空導彈車,1輛作戰指揮車,3輛彈藥供應車,1輛系統測試車和1輛發電車,所有的車輛都安裝在同樣的履帶式底盤上。

冰雹1彈炮合一近防系統:在2007年阿布扎比防務展上,中國廠家在展板上展出了提供外貿出口的Hailstorm-1彈炮合一近防系統, 國外的報導稱:比起俄國系統, 很明顯的,中國人提供外貿出口的Hailstorm-1型彈炮合一近防系統採用的探測瞄準複合系統(雷達/光電火控系統)象一個更先進、更加高效率的設計。
美國《防務日報》2005-6-16報導,摩洛哥政府向俄羅斯國防出口公司訂購12門2S6式通古斯卡彈炮一體自行防空武器系統,總價約1億美元 楨:貴?2005年1門就已近千萬!)。這是自1992年印度採辦25套系統之後,2S6式防空武器系統的首次出口。2S6式自行防空武器系統安裝有4門2A38M式30毫米自動炮和8枚9M311式防空導彈。其高射炮有效射程4000米,有效射高3000米,導彈有效射程8000米,射高3500米,搜索雷達作用距離18千米,跟蹤雷達作用距離13千米,系統全重34噸,最大公路行駛速度65千米/小 時。該炮通常部署作為2K22M自主防空炮兵連的一部分,2K22M式防空炮兵連包括6輛2S6/2S6M火力車;6輛2F77M導彈/炮彈運輸/裝填 車;1輛1P10-1M維修保養車,1個2F55-1M修理車間。2K22M防空炮兵連的支援能力可以顯著加強2S6在戰場上的自主作戰的能力。
俄陆军专用型铠甲-S1弹炮结合防空系统
專爲俄羅斯研制的鎧甲S1防空系統俄羅斯型號的基型炮塔、駕駛室和電源與早期出口型號上安裝的基本相同,但最明顯的區別是該型號僅配裝有8枚待發57E6導彈,而出口型號上配裝有12枚。鎧甲S1的敵我識別(IFF)天線安裝在2RL80監視雷達的頂部,而早期出口型號則將IFF天線安裝在雷達後端。俄羅斯陸軍的96K6式鎧甲S1防空系統采用BAZ-6909式8×8四軸卡車底盤,其全裝備重量爲19噸,承載能力達22噸。配裝導彈的車輛總重不超過41.3噸。采用這種結構的系統已于2008年中期開始試驗。底盤采用YaMZ-8431.10-020或YaMZ-8942.10-033柴油發動機提供動力,輸出功率爲347.8千瓦。該車最大行駛速度達80千米/小時,行程爲1000千米。BAZ-6909卡車的最小轉彎半徑15米,涉水深1.4米。

英國《簡氏防務週刊》20074月刊報導,俄羅斯研製的全套鎧甲-S1(Pantsir-S1)近程防空武器系統目前正在約旦接受野戰試驗,同時約旦準備向俄羅斯訂購該系統。據俄羅斯聯邦對外軍事-技術合作署署長稱,俄羅斯已准許約旦用貸款方式購買其軍事硬體,因此約旦才決定下訂單。 這並不是俄羅斯首次向中東地區出售,阿聯酋已於2000年簽訂了一份價值7.34億美元的合同楨:比貴!),要求俄羅斯研製並交付50套。根據該合同條款規定,系統的研製工作要在2年內完成,並在隨後3年內向阿聯酋分三批交付這50套系統。其中26套將採用輪式車輛底盤,14套採用履帶式車輛底盤,據悉,首批已於2006年開始進行交付。  鎧甲S1是一種高機動彈炮結合自行近程防空武器系統,配裝有2A72式30毫米高炮和1400發待發彈。該系統配用9M335導彈或57E6導彈,這些導彈在主炮塔兩側各裝備1束(4或6枚)。   另據俄羅斯《消息報》2012-9-16報道,俄陸軍司令部已決定拒絕裝備最新式的鎧甲S1彈炮結合防空系統。來自俄陸軍司令部的消息人士透露,此前進行的一系列試驗表明,鎧甲S1的實際性能無法滿足軍方的要求。
图文:中国陆盾2000型轮式近程对空防御系统
車載型730近防炮(海軍730發展而來)
图文:国产新型弹炮合一近程防空速射系统
LD-2000型陸基近防武器系統(CIWS,lose in weapon systems),提供一種高價值場所(包括指揮地所、低空導彈設施和彈道導彈、戰術導彈發射點)的近防能力。該系統還能對付低空飛行的飛機、無人機、巡航導彈,經過對軟件的改進,該系統還可用作C-RAM(反火箭炮、火炮和迫擊炮)。   一套完整的LD-2000系統包括卡車底盤的情報和指揮車(ICV),以及由它指揮控制的多達8輛戰鬥車輛(CV)。  LD-2000的情報和指揮車系統整合在北方工業公司生產的6×6前置控制卡車的後部;雷達天線置於頂罩的上部,來自雷達的信息,連同其他諸如較高層次指揮系統的信息,都顯示在操作者的控制臺上。這套系統的最大探測距離依據威脅程度而有所不同,對於飛機的探測距離是大約25公裏,較小形體的巡航導彈目標是12公裏。  LD-2000系統的戰鬥車輛整合到一部越野卡車的底盤上面,然後在駕駛艙的後部安置一套基於730型近防炮(配置於解放軍海軍艦艇)發展而來的火力操作炮塔。操炮手在密閉的空調艙室內對炮塔進行遙控。   LD-2000上的30毫米7管730B型加特林機關炮發射速度可達4,200發/分鐘,最大有效作用距離在2.5-3.5公裏之間,一般配備1,000發30毫米彈藥,這足以對付48個潛在的目標。發射的彈藥可分為兩種:一種是脫殼穿甲彈(APDS),一種是高爆燃燒彈(HEI),以及目標練習彈。而炮塔頂部安置有一套J波段跟蹤雷達,最大作用距離9公裏,右側的天線是光電艙,包括TV/IR跟蹤系統和激光測距儀,根據周圍的情勢不同,作用距離5-18公裏。
中国拉姆面世:FL-3000N飞豹近防系统公开展示
飛豹FL3000N系統:外形與美國海拉姆艦載近防系統非常類似,該系統采用射頻+被動尋的+紅外組合多重制導方式。對海最大攔截距離爲高速6公裏,低速9公裏。可執行多發瞬間齊射,間隔時間不超過3秒或者單發攔截發射。艦載型主要應用對抗攔截低空掠海導彈的襲擊。可以跟國産730近防系統同時安裝在大型戰艦上,以彌補730近防系統與艦載防空導彈的火力空白,由于其擁有極快發射速度和數量的優勢在6-9公裏距離上要遠遠優于目前現役海紅旗七艦載導彈。FL3000N可搭載多種平臺,海基型可根據艦船大小來安放不同數量載具。如果小型艦船容量大還可以多加裝一個基數的備用導彈。裝填方式既可采用自動裝填也可人工手動式裝填。
中国拉姆面世:FL-3000N飞豹近防系统公开展示
  中程防空系統
解放军最早装备的红旗-61型防空导弹系统
美國國防部確信,解放軍現裝備30套紅旗-6。很可能從上世紀80年代開始,該導彈就以紅旗61的名稱裝備部署。紅旗6導彈與美軍麻雀導彈相似,但更重、更大。導彈安裝了半主動雷達尋的導引頭,中段控制數據鏈。每部SX2150型6×6輪式車上安裝兩枚導彈,系統采用571型雷達系統。紅旗6l系列目前已經被紅旗7大量替換。 中國海軍從上世紀60年代開始進行艦空導彈的研制工作,在1984年引進法國的海響尾蛇點防禦艦空導彈之前,中國海軍只在江東級護衛艦上安裝過中國第一種被命名爲海紅旗-61B的艦空導彈。該導彈采用單級固體火箭發動機;導彈采用半主動連續波雷達尋的制導,彈長3.99米,彈徑0.286米,翼展1.166米,發射重量310公斤,最大速度3馬赫,最大射程10千米,最大射高8千米,這是一種既未經過實戰考驗也沒有大量裝備的過度形式的導彈系統。
大量装备解放军部队的红旗7低空防空导弹系统
紅旗7是法國響尾蛇導彈的中國仿制版本。上世紀70年代,法國泰利斯公司向中國提供了響尾蛇導彈的樣品。中國的仿制型號有兩種,一是中國陸軍使用的4輪車高機動型,另一種是空軍使用的拖帶型。中國的出口型號稱爲FM-80和FM-90,較之響尾蛇,其主要改進是加裝了紅外搜索裝置,同時提升了導彈的有效射程在0.7至15公里。紅旗7也被廣泛配備到中國海軍的艦艇上。

FM-90是FM-80系列的最新改良型,由于改良幅度很大,因此被賦于了新的型號。導引模式采用半自動雷達 指揮的紅外影像導引系統,搜索距離25公里、追蹤距離20公里,并以數據鏈持續對導彈更新目標數據。此導彈已具備全天候作戰能力,可有效對付戰機、直升機、無人飛行載具、巡航導彈、空對地戰朮導彈和反輻射導彈等多類空中目標。它的標准射擊單元由一輛搜索管制車和2至3輛射擊導引車組成,整套射擊單元擁有 8至12枚備用導彈,准備裝彈時間由原來的10秒縮短為6秒,單發命中率約為80%。 FM-90是先進的全天候近程反導防空導彈武器系統。主要作戰對象是低空超低空飛行的空中目標,能有效摧毀巡航導彈、戰訂空地導彈和反輻射導彈等精確制導兵器,也能夠有效攔截殲擊轟炸機、對地攻擊機、無人機和武裝直升機等空中目標。它主要用于野戰防空,也可用于機場、指揮中心、導彈發射陣地、交通樞紐、軍事基地等要地防空和城市防空。
美國防部認為中國LY-60是仿製美制麻雀導彈 2007-10-25 東方網 詳參【圖博館】:
中國殲八IIM戰機挂載LY60空射型霹靂10空空導彈
美國空軍F-15C戰機空射AIM-7導彈
美制“海麻雀”艦空導彈
中國陸基LY-60防空系統發射車
国产LY-60猎鹰地空防空导弹系统亮相珠海航展摄影:门广阔未经许可不得转载
巴基斯坦海軍戰艦已經列裝中國制LY60導彈
中國國産LY-60型防空導彈具有和AIM7E十分酷似的外觀,因此美國國防部始終在認為它是來源於中國倣照的美國AIM7E先進麻雀導彈。但是,中國是中宣稱這是獨立設計完成的,同時國內一些報道宣稱,中國PL-10導彈來源於俄羅斯導彈技術。  LY-60防空導彈系統採用搜索掃描雷達不同於早期中國HQ系列9號雷達,可以同時搜索同一戰區內多達40個目標,再根據目標不同的方位與威脅,選擇主要跟蹤其中12個目標,在其中再一次選擇最主要威脅的3個目標加以攻擊。  該中國已將LY60導彈部署在其FT22型江衛級護衛艦上,以替代早期中國在80年代裝備的HQ61防空導彈。與之相比LY60擁有18公里的有效攔擊射程,最大攔擊有效高度為12公里比原有HQ-61導彈在射程上提高8公里,射高提高了2公里。艦載型LY60採用可折疊式彈翼,陸軍裝備導彈彈翼不能折疊。  80年代中國打算初步嘗試解決其空軍超視距打擊的問題,採用了類似AIM7型早期版本的半主動雷達尋的的PL10導彈的最初研製型號,進行了試驗,但是結果是失敗的。隨後不久中國購買了大約100枚義大利製造的ASPIDE(埃斯賽德)導彈,並且開始試圖防造這種導彈。但是義大利製造的埃斯賽德導彈技術主要來源於美國較新型的AIM7E先進型麻雀導彈的製造技術。雖然中國空軍的霹靂-10型導彈十分類似美國的AIM7麻雀導彈,但是它的彈翼發生了很大改變,中國把導彈彈翼進行可以折疊設計以便於它們可以被更好的保存與便於戰區儲藏。

9K331道爾M1/SA-15 解放軍將大部分精力用于研發和裝備遠程防空導彈的同時,也推動點防禦地空導彈的現代化進程。在上世紀90年代,解放軍購買了俄羅斯道爾地空導彈系統。據報導,中國共裝備了25套“道爾”系統,部署在第3l、38集團軍。俄羅斯研發該系統主要是爲了取代冷戰時期裝備的SA-8壁虎地空導彈。與SA-8一樣,道爾也采取完全一體化設計。搜索雷達、單脈沖跟蹤和火控雷達、近程導彈發射箱全部安裝在一輛導彈發射車上。較之SA-8,道爾的作戰用途廣泛得多,不僅可以打擊低空飛機、直升機,還可以攻擊巡航導彈,以及進入末端飛行狀態的防區外導彈和靈巧炸彈。俄羅斯的設想是用道爾導彈來保護S-300PMU/S-400的雷達和指揮站。 系統的底盤重26噸,載重11噸,行駛最大爬升角35度,越壕寬2米,涉水深度1米。全長:3.5米,彈重:165千克,戰鬥部裝藥:15千克,射高:0.01-6千米,有效射程:1-12千米,最大飛行速度:2.8M(850米/秒)

據《漢和防務評論》2007-03-22報導,中國方面與俄羅斯關於購買第三批道爾M1防 空系統的談判進行了將近5年後,最近完全中斷。報導稱這是因為中國正在發展自己的HQ16 型防空作戰系統,該系統極有可能採用了較多的道爾M1的設計概念。HQ16已經在今年完成了全部測試,即將裝備在054A級護衛艦上。從HQ7的發展經驗看來,陸軍也會計畫裝備HQ16。這樣道爾M1可能從此喪失在中國的市場。迄今為止,中國已經分兩批獲得了34套道爾M1。通過研製HQ16,中方掌握了研製短程導彈垂直發射的技術。

资料图:我国海军054A级导弹护卫舰上的垂直发射防空导弹系统

中國054A級護衛艦配備32單元紅旗16垂直發射防空導彈
实拍:为海军吊装红旗16舰载垂直导弹发射系统
紅旗-16A型防空導彈的性能與俄羅斯SA-N-12在伯仲之間,其性能數據大致為:有效射程1.5~50公里,有效射高10~6000米,單發命中概率0.7~0.98,反應時間5~8秒,彈長2.9米,彈徑0.232米,彈重165公斤,戰鬥部重17公斤、最大飛行速度2.8馬赫(850米/秒)。從外形上看紅旗-16A型防空導彈的發射裝置與S-300和紅旗-9遠端防空導彈系統極其相似,這極有可能意味著中國設計師希望將來在紅旗-9和紅旗-16基礎上研製通用的模組化結構。 據稱,該導彈能與紅旗-9系統一起打造中空和高空區域防空系統。從外形上來看,兩者使用相同的有源相控陣雷達,而且載車也幾乎一樣,這就為其實現組合奠定了基礎。為了提高攔截低空飛行目標的能力,還可安裝特製的盲區目標搜索雷達。

現代級驅逐艦上的SA-N-12防空導彈:中國海軍從俄羅斯購買的現代級Ⅱ型138、139兩艦主要裝備的艦空導彈是安裝有單臂式SN-12無風可擔負艦艇和編隊的防空作戰任務,全天候多通道的艦載中程防空導彈武器系統。SA-N-12是一種性能較爲先進的艦載防空導彈,最大射程達到48千米(對飛機)、15千米(對反艦導彈),最大射高17千米;戰鬥部爲破片殺傷式,重70千克,采用近炸引信及觸發引信,殺傷半徑達18米。導彈采用半主動雷達制導。可有效地攔截距海面3~5米高度掠海飛行的反艦導彈。 中國海軍的052B級驅逐艦1698、169號安裝的也是這種艦空導,這是一個可同時攔截8個單獨的目標,在向同一個目標發射2枚導彈的情況下,對飛機的命中概率爲81%-96%,對反導彈的命中概率爲43%-86%。而且該導彈反應極靈敏,從接到報警信號到導彈發射,系統的反應時間僅16-19秒。 詳參【圖博館】:新購現代級驅逐艦之議 日美評138現代級驅逐艦
  據美國戰略新聞網2011-5-17報道,中國最近開始出口HQ-16垂直發射導彈系統,該系統是根據獲得的生産許可證(或根據複制技術)制造的俄羅斯山毛櫸-M2(BUK M2)防空導彈系統的中國版。  它們是SAM-6型導彈的最新型,SAM-6的作戰效果在1973年阿以中東戰爭中得到驗證。M2E導彈重328千克(720磅),最大射程50公裏。陸基版可在履帶發射車上搭載四枚該型導彈,目標截獲雷達能夠覆蓋150公裏的範圍;其出口型號爲LY-80。  據悉,HQ-16海軍版可由軍艦上的垂直發射單元發射。美國是垂直發射技術的先驅;這也是中國研發新型軍艦,用以取代其使用了半個多世紀俄式軍艦的原因之一。中國研發的第一款具備垂直發射系統的軍艦是排水量4300噸的054型護衛艦,該軍艦是基于西方設計概念;而非俄式設計概念。目前,中國已經建造了多艘該型軍艦,其中大部分是更先進的054A標准(每艘該型軍艦上具有32個HQ-16垂直發射單元)。
據俄羅斯軍工新聞網2012-6-18報道,在法國巴黎舉辦的歐洲薩托裏-2012國際防務展上,中國北方工業公司展出了以SD10A空對空導彈爲基礎改良而來的天龍中程防空系統天龍系統由1輛指揮車、1座IBIS130機動式三坐標目標搜索雷達和最多6套自行發射裝置(各配4枚導彈)組成。它使用一級固體燃料導彈,單發殺傷殲擊機類目標的概率爲80%。

遠程防空導彈:

紅旗1/2在俄制SA-10/20裝備之前,中國一直在仿制蘇聯的SA-2型導彈。據美國軍事官員最新評估,解放軍現在的SA-2導彈還裝備了60個營,總共約400部發射架。當上世紀60年代中國與赫魯曉夫時代的蘇聯徹底鬧僵後,SA-2早期型號是中國當時僅有的一種先進防空武器(僅裝備了6個營)。這些SA-2包括標准固定發射的最初型號和公路機動的牽引發射架。導彈的火控雷達爲S波段的方松雷達和VHF波段的P-12型搜索雷達。  中國國防部第五研究院對導彈的硬件進行了工程仿制,仿制型號就是紅旗1。到1966年紅旗1改進型紅旗2役。上世紀七八十年代,紅旗2經過兩次改進,先後發展出紅旗2A和紅旗2B兩種型號。紅旗2B較之蘇聯的基本型有了很大進步。它采用自行履帶式底盤發射架,機動性顯著增強。導彈的固體燃料發動機和彈頭得到了改進,導彈承受過載的能力顯著增強。中國還對導彈系統實施了數字化改造,爲其加裝了引導數據鏈和單脈沖制導雷達以提高抗幹擾能力。

图文:解放军红旗12地空导弹系统
紅旗12/KS-1A 紅旗12正在裝備解放軍防空部隊。中國長期目標是用紅旗12/KS-1A地空導彈替換紅旗2,作爲第二層防禦,用于補充S-300PMU導彈。美國國防部估計解放軍至少裝備了60套該系統。據說紅旗12已經發展了多種改型,這其中包括固定發射架型號和由紅旗2的6X 6履帶式發射車發展而來的機動發射架,以及類似愛國者導彈那樣的牽引箱式發射架。KS-1A爲單級固體燃料推進導彈,其氣動布後與美國標准1/2導彈的設計類似,俚翼展很小的三角翼與霍克導彈很相似。KS-1導彈的最大射程達到50公裏,最大射高8公裏,最大過載20g,可有效對付過載達4459的目標。  中國媒體稱,早期KS-1使用紅旗2的雷達系統,但後來的情況表明,KS-1使用國産H200相控陣火控雷達。這種新型火控雷達的結構與美國MPQ-53和俄羅斯30N6E型系列火控雷達相似,既可以固定部署,也可以安裝在6×6輪式車上。雷達具有很強的抗幹擾能力。
揭秘解放军红旗-12防空导弹:射程50公里(组图)

国产红旗9A防空系统
紅旗9FT2000 紅旗9的研制目的主要是爲解放軍提供遠程防空能力。FT-2000則是在紅旗9基礎上研制的一種打擊預警機和伴隨電子幹擾機的導彈系統。紅旗9導彈營可能混合裝備了紅旗9和FT2000兩種導彈,而要發現這種情況很困難,也許只有導彈實際發射並進入末端制導後才能察覺出來。  通常外界認爲紅旗9廣泛應用了俄羅斯的S-300PMU技術(如垂直冷發射技術),使用了S-300PMU的大量零部件,包括5P85D系列的8×8輪式四管導彈發射車。有消息稱,導彈采用了與S-300V相似的兩級推進技術。對導彈射程性能的猜測也千差萬別,從92公裏至200公裏不等(海/紅旗9彈長徑粗故射程有增加空間,如美國標3/俄S400)。  紅旗9使用的是HT-233型相控陣火控雷達,該雷達與俄羅斯MPQ-53和30N6E導彈系統上的H-200雷達相似。雷達安裝在泰安TAS53 80型8×8輪式車上,該車與紅旗9的導彈發射車通用,其設計與俄羅斯S一400導彈的BAZ-6900載重車輛相似。中國媒體的消息稱紅旗9的雷達波段爲C波段,天線頻段爲300兆赫茲,抗幹擾能力強。

052C(滿6800),2003年170蘭州/171海口號下水後、不像054A量產、2010之後才再下水4艘,數据:長154/寬17、吃水6.1米、57000shp馬力柴油燃氣交替輪機、4500海浬/18節、乘員250人、1架Ka-28或直9/無人機、氣+液冷式弧形外罩相控陣雷達 探距400km、48 x紅旗9防空飛彈VLS 射程200km(海/紅旗9彈長徑粗故射程有增加空間,如美國標3/俄S400)、8 x鷹擊62(C602)反艦飛彈 射程3-400km、6 x 324mm魚雷管、1 x 100mm雙用炮、2 x 30mm 七管近迫防衛快炮、4 x 18管誘餌火箭。詳參【圖博館】:從美DD(X)驅逐艦看170的差距 韓國的大洋海軍夢 美國伯克級神盾艦 日本金剛與愛宕神盾艦 神盾艦

海军新型导弹驱逐舰3D效果图

052D(滿載7000噸),172?江南號2012-8-29下水,改良052C→052D:48 x紅旗964具通用垂直發射系統; 1 x 100mm雙用艦炮 1 x 130mm單管砲; 氣+液冷式弧形外罩相控陣雷達純液冷式平面外罩相控陣雷達: 新型的RUB煙霧顆粒4 x 18管誘餌火箭幹擾系統;未來有可能改裝 8 x鷹擊12超音速反艦飛彈 射程400km。 詳參【圖博館】:052D

051C旅洲级(滿7100噸)、只有115沈陽/116石家莊051C取消051B直升機庫改為32單元SA-N-6C /S300PUM1 遠程(150km)防空反導射系統VLS詳參【圖博館】:中華俄式神盾艦051C

俄制S-300防空导弹性能强大,可同时跟踪100个目标,射程150公里。
S-300PMU/SA-10B/C :S-300PMU是解放軍從俄羅斯購買的第一種S-300導彈。美國國防部認爲解放軍目前裝備了32套該系統,部署4~8個導彈營。該系統是蘇制S-300PS系統的出13型,通常稱爲SA-10B。而S-300PS又是類似愛國者導彈這樣的半機動型導彈系統S-300PT的高機動改進型。S-300PMU也被稱爲SA-lOB或SA-10C。  S-300PMU與早期的愛國者系統性能相當,兩者最重要的不同是:S-300PMU機動性更好,全部系統都裝在MAZ-7900/543型8×8輪式載重車上(該型車也是“飛毛腿”導彈的發射和輸送車)。  S-300PSIPMU是俄羅斯研制的第一種真正意義上的發射後不管型地空導彈,它是專門爲躲避美軍F-4G電子戰機攻擊而設計的。除掉雷達桅杆架設時間,導彈營可在5分鍾或更少時間裏完成部署或導彈裝填。該導彈的搜索和火控雷達采取“高低搭配”。其高空雷達爲36D6/ST-68UM Tin shield雷達,其功率爲1.23兆瓦特至350千瓦特,安裝在40V6、40V6M和40V6MD型雷達桅杆上;低空雷達爲76N6 Clam shield雷達。  後者安裝在高度爲23.8米的40V6M或37.8米的40V6MD桅杆上,其功能專門用于搜索美國的AGM-86和BGM-109巡航導彈。火控雷達爲30N6E型F JaP Lid雷達,通常安裝在MAZ-7900/543載重車上,也可以安裝到40V6M桅杆上用于巡航導彈防禦。30N6E的總體性能與“愛國者”導彈的MP-53雷達相當。

图文:中国红旗-9防空弹发射瞬间
解放軍S-300PMU1防空導彈陣地

S-300PM U1/SA-20A S-300PMUl最初名稱爲SA-10D,其後被重新命名爲SA-20D。S-300PMU1是S-300PS/PMU的深度現代化版本。美國國防部估計解放軍共裝備了64套,部署8~16個導彈營。雖然S-300PMUl保留了改進型的FlaP Lid和Clam S helI雷達,但它有兩項重要的改進,這使得其性能與美軍的愛國者1/2型相當甚至更好。其一是新的導彈設計。裝備48N6雷達的S-300PMU1導彈的射程達到了148公裏,其導引頭可引導攻擊雷達反射橫截面僅爲0.02平米的目標。其二是配備了64N6E大烏大型相控陣搜索雷達。該雷達使S-300PMUl具備了與美海軍宙斯盾系統的SPY-1相控陣雷達相當的目標搜索跟蹤能力。因此,該導彈系統具有強電磁幹擾環境下的生存能力,具備攻擊超音速飛機、巡航導彈和彈道導彈的能力。直到近期,S-300PMU1一直是解放軍最具殺傷性的地空導彈武器。

俄制S-300PMU2远程防空导弹效果图
俄制S-300PMU2遠程防空導彈效果圖

S-300PMU2和SA-20BS-300PMU2是S-300P的最後一種改型,具有更強的作戰能力。美國國防部評估解放軍共裝備了32套該系統,部署4~8個導彈營。S-300PMU2是S-300PMUl的增強型。但S-300PMU2可提供控制老式防空導彈(如SA-5)的軟件和交互界面,而新型的LEMZ 96L6E搜索雷達的功能更爲強大。S-300PMU2還具有與愛國者2/3型相當的反導能力。如果解放軍將S-300PMU1和S一300PMU2部署到臺海前沿,將有足夠的能力攻擊臺灣本島上空的臺軍戰機。這兩型導彈具備打擊部分隱身作戰飛機(如F/A-18ElF、臺風,甚至JSF戰機)的能力,美軍目前僅有F-22A和B-2A可以有效應對這些防空導彈系統。

S-300V(中國也裝備該導彈):據俄羅斯軍事工業綜合體網站2012-5-3報道,俄軍方領導人曾宣布,最新式的S-400(SA-21)新型防空導彈系統已開始批量裝備俄防空部隊,將逐步取代老式的S-300。據統計,俄軍方在最近幾年內已裝備了5個S-400防空導彈營。不過,近日卻有消息稱,俄國防部再次訂購了大批型號相對較老的S-300V(SA-12)系統。有美國專家就此分析稱,俄軍方此舉很可能意味著S-400項目仍存在著一些問題(其中也包括因産能不足導致的部署延誤)。此外,新一代的S-500防空系統的研制工作進展遇阻可能也是迫使俄軍方采購老式裝備的重要原因。 S-300V先後出現的型號有S-300V1、S-300V、S-300VM和S-300VM2,到目前已經曆了四個研制階段。  第一階段研制出的系統僅配用了一種射程較小的9M83導彈及其它相應的配套裝備,1980~1981年通過國家聯合鑒定試驗,1983年裝備陸軍防空部隊,系統代號當時爲S-300V1,攔截的目標類型主要是飛機、巡航導彈和諸如飛毛腿、長矛之類的近程戰術彈道導彈。 第二階段主要是爲S-300V1進行補充設計,即再爲系統配置一種射程更大的9M82導彈及其配套裝備,采用了兩型導彈、兩型發射單元的新系統,于1985~1986年通過了國家聯合鑒定試驗,1988年裝備陸軍防空部隊,攔截的目標類型增加到可對付潘興中程戰術彈道導彈、空地導彈,以及巡邏在100千米距離上的幹擾飛機。 第三階段是射程增加了2~3倍的S-300VM系統,1993年前後裝備部隊。  第四階段是射程又增加2倍的S-300VM2系統,1998年前後裝備部隊。   S-300V通常以旅爲作戰單元,每個旅下轄4個火力單元(營級編制)。這4個營通過旅一級的指揮控制中心,即1套“巴良納”自動化指揮系統,形成一個地面防空作戰整體。  S-300V的導彈所對付目標的速度範圍爲0~3000米/秒。對戰術彈道導彈的最大殺傷距離爲40千米,最小殺傷距離爲13千米(9M82導彈)和6~8千米(9M83導彈),最大作戰高度25千米,最小作戰高度0.2千米。對飛機等空氣動力目標的最大殺傷距離爲100千米(9M82導彈)和75千米(9M83導彈),最小殺傷距離爲13千米(9M82導彈)和6~8千米(9M83導彈),最大作戰高度30千米(9M82導彈)和 25千米(9M83導彈),最小作戰高度25米。導彈采用初段慣導+中段指令修正+末段半主動尋的制導方式,制導精度6~20米。單發殺傷概率爲高空60%,中低空80%~90%。一個S-300V旅最多可同時射擊24個目標。最多可同時制導48枚導彈。導彈發射間隔1.5秒,導彈發射准備時間15秒。導彈總數96~192枚S300防空導彈
俄S-400防空系统主要部署中部可打击隐身战机
俄羅斯空軍已經開始部署S-400新型防空導彈
俄軍專用車輛爲S-400防空系統發射車吊裝導彈
俄披露S500性能:射程500千米可攔高超音速導彈(楨:S-3/4/500俄愈吹愈遠!)
  東方網2009年12月19日消息:據俄羅斯《消息報》12月18日報道,俄金剛石-安泰防空康采恩下屬特種設計局的主任伊戈爾?阿舒爾貝利近日表示,俄新一代防空系統S-500的研制工作將在2015年全部完成。S-500並非S-400的升級型號,而是一種全新的防空武器,其作戰性能明顯由于國內外現役的任何一種防空系統。雖然俄空軍到目前爲止僅僅裝備了兩個營的S-400系統,但阿舒爾貝利表示,該系統和S-300今後將逐步被S-500所取代。  據悉,S-500的最大射程超過500千米,能夠同時攻擊10個來襲目標(S-400爲6個),可攔截的目標包括小型無人駕駛飛行器、掠地飛行的巡航導彈、戰機和飛行速度高達5千米/秒的彈道導彈。而對于最後一類目標,目前的防空系統幾乎均無能爲力。  目前已制造出了S-500系統的部分組成單元,S-500系統在外形上與俄軍現役的S-300及S-400系統並無特別明顯的差異。不過,S-500所配備的雷達系統更加先進,是一種最新式的X波段有源相控陣雷達,不但發現目標的能力更強,而且對目標坐標的測量精度也更高。此外,該雷達還將被用于改進俄軍現役的S-400防空系統,以提高後者的作戰效能
美國戰區飛彈防禦

美國戰區飛彈防禦系統(Theater Missile Defense System)的目標是防護駐外美軍及盟邦,依重層攔截的規劃構想,主要分為低層與高層兩道防線。其中包括陸基的愛國者三型飛彈(PAC3),與戰區高高度區域防禦系統(THAAD),以及陸戰隊反飛彈系統(CORPS-SAM)、海基的海軍神盾改良之海軍區域飛彈防禦系統(NAD),及屬於高層飛彈防禦系統的海基戰區廣域防禦系統,另外尚有空軍的助升段攔截系統機載雷射等。
以色列部署的导弹防御系统工作示意图
导弹防御系统工作示意图
資料圖:駐日美軍沖繩嘉手納空軍基地的“愛國者-3”導彈
駐日美軍沖繩嘉手納空軍基地的愛國者3導彈
愛國者三型飛彈系統(Patriot Advanced Capability-3,PAC-3)的任務是防護如:指管中心、機場、 雷達站等重要資產,免受敵戰區彈道飛彈與戰機攻擊。屬於陸基低層彈道飛彈防禦系統,係改良自於波灣戰爭中出盡鋒頭,也備受爭議的愛國者二型飛彈系統。
愛國者三型飛彈系統主要是以全新的愛國者三型飛彈,取代愛國者二型飛彈,並改良現有愛國者二型系統,提升其雷達、通信設備與指揮管制系統現有能力。愛國者 三型飛彈改採Ka頻段主動尋標器,可以不靠雷達照明自行接戰目標,大大擴張了其防護包線。而且由於其體積比二型小,每個發射架可儲存16枚飛彈,較愛國者 二型系統增加許多。
资料图:美国陆基中段导弹防御系统的拦截弹发射
美国陆基中段导弹防御系统的拦截弹发射
中程延伸防空系統(Medium Extended Air Defense System,MEADS),緣自美國陸戰隊反飛彈系統,為美國與德國、義大利合作的國際飛彈防禦計畫,專為歐洲作戰需求設計。其主要任務為防衛北大西洋 公約組織國家與部隊為主,提供如裝甲部隊等前進部署的聯軍部隊全方位防護,免受敵彈道飛彈與戰機攻擊,係屬於陸基低層彈道飛彈防禦系統。中程延伸防空系統 亦包含:1.雷達系統2.飛彈3.垂直發射架4.戰鬥管理(指、管、通、電、情C4I)系統等四大次系統。
资料图:美国洛克希德-马丁公司THAAD反导拦截导弹展示
美國洛克希德-馬丁公司THAAD反導攔截導彈展示
戰區高高度區域防禦系統(Theater high altitude area defense,THAAD)的任務,是防護美國與盟軍部隊及盟國城市等,對抗敵中程與短程彈道飛彈攻擊,其攔截器將於大氣層外攔截來襲的彈道飛彈,屬於 陸基高層彈道飛彈防禦系統。整個系統包含:1.射控雷達系統2.飛彈與擊殺器3.車載發射架4.戰鬥管理(指揮、管制、通信、電腦、情報C4I)系統。
系統運作時,由X頻段射控雷達偵測來襲彈道飛彈目標,並全程追蹤、經由數據鏈路引導飛彈迎向目標。每枚飛彈包含一單級固態火箭助推器與擊殺器;擊殺器在攔 截最後階段會自動歸向目標,藉由直接撞擊的力量摧毀彈頭。戰鬥管理系統則負責整合各戰區高高度區域飛彈防禦次系統,並與其他飛彈防禦系統連結,組成完整的 戰區重層飛彈防禦架構。其車載發射架,可機動部署並快速重新裝填。
(美國海軍阿利-伯克級導彈驅逐艦發射標準防空導彈)
海基區域飛彈防禦系統(Navy area defense,NAD)任務是保護艦隊,以及港口等設施,免受敵戰區彈道飛彈攻擊,屬於海基低層彈道飛彈防禦系統。 該系統係以美國海軍現有艦載標準二型防空飛彈,與神盾戰鬥系統為基礎,改良SPY-1型雷達與神盾戰鬥系統系統,及標準二型飛彈,使之具有攔截彈道飛彈能 力。提升後的標準飛彈稱為標準二型block IV A飛彈,提升部分包含增加紅外線導引模式,辨識飛彈目標以提升準確度、高攻角自動駕駛與氣動力外型,以提升高高度飛彈運動性能,前視引信以提供高速接近時 的備炸,避免錯過目標,及改良助推火箭以增加推力等,以延伸其接戰高度與距離。



中國四款近程機動防空導彈系統



從近年發生的幾場局部戰爭來看,空襲與反空襲始終貫穿於戰爭的全過程。發展機動性強、能在短時間內轉移陣地的近程機動防空導彈系統,對於提高防空(尤其是野戰防空)力量的機動性和生存力是極為重要的。

中國在近年研製成功的FLV—1、FLG—1S、“前衛—1”及“獵手—1”四款近程機動防空導彈系統,是第五屆珠海國際航空航太博覽會的一大亮點。乍看上去,這四款國產新型近程機動防空導彈系統十分相似:都採用輪式車輛作為車載防空系統的底盤,防空導彈多為可擕式,車上配備有搜索雷達或光電探測系統等。但仔細觀察,就不難發現它們其實存在著很大差別。下面就設計思想、武器系統和載車底盤三方面,對這四款國產新型近程機動防空導彈系統進行簡單的比較。

  設計思想

FLV—1:強調機動防空,採用輪式裝甲底盤,具有較強的防護能力,可伴隨裝甲部隊前出遂行防空任務,可與防空高炮配合作戰。把搜索雷達與光電探測設備整合在一輛車上,故也可作為一個獨立的作戰單元遂行防空任務。

FLG—1S:強調陣地防空,採用輪式卡車底盤,防護能力相對較弱,只要求在往返陣地間具有一定的機動性,到達陣地後能隱蔽作戰。另外,FLG—1 S在設計之初就強調與現有高炮部隊配合作戰,而且無需改變高炮部隊原有的人員編制。比方說原來高炮連有十幾人,操作4~8門高炮,增加1輛指揮車和I輛導彈發射車後,只是在地面操作的人員到能力提高了,作戰效能也隨之上升。

“前衛—1”:設計思想獨特,其輪式底盤上不安裝導彈發射裝置,僅裝有搜索雷達,只是用來在行軍中運載人員。到達作戰區域後,人員下車肩扛導彈作戰,這時運載車變成搜索車。

“獵手—1”:是將已有的“天燕—90”空對空導彈裝載在輪式越野車底盤上,構成一個高機動性近程防空導彈系統。與FLV—1相似的是,“獵手—1”也強調單車作戰能力。車上可安裝搜索雷達和光電探測裝置,單車構成一個獨立的作戰系統。當然,一個標準的作戰單元由1輛雷達指揮車和3輛導彈發射車組成。而其作戰方式又與FLG—1S相似,用於陣地或要塞防空,隱蔽出擊。

  武器系統

“獵手—1”:採用直升機載“天燕—90”空對空導彈,導彈未做任何改動。與空空型相比,地空型只是射程略近了些。“獵手一1”採用2組四聯裝導彈發射裝置,與其他幾型防空導彈系統相比,“獵手—1”是惟一帶有發射箱的。“天燕—90”導彈殺傷斜距300~8000米,作戰高度20~6000米,可攻擊400米/秒的迎頭目標或尾追攻擊320米/秒的目標,單發殺傷概率為80%。“獵手一1”的改進型將換裝更大的紅外制導導彈,配置主動雷達制導導彈。作戰時,“獵手—1”先依靠雷達指揮車搜索目標,發現目標後雷達指揮車將資訊傳輸給導彈發射車,導彈發射車的光電設備接著工作。據悉,“獵手—1”導彈發射車也將加裝搜索雷達,形成單車獨立作戰能力。

FLV—1:採用“前衛—2”防空導彈,發射裝置和“獵手—1”相同,都是2組四聯裝,不同的是FLV—1採用裸露式發射架發射。“前衛一2”導彈殺傷斜距500~6000米,作戰高度10~4000米,可攻擊400米/秒的迎頭目標或尾追攻擊320米/秒的目標,單發殺傷概率75%。除“前衛—2”外,FLV—1還可發射“前衛”系列的其他導彈,如“前衛—1”、“前衛—3”和“前衛—4”等。FLV—1改進型將換裝增程型導彈,並計畫增加攜帶量。FLV—1的作戰過程與“獵手—1”大致類似,不同的是FLV—1是依靠自身車載雷達搜索20千米外的來襲目標;在指定大概的目標區域後,交由車載光電跟蹤裝置跟蹤目標;然後發射導彈攻擊目標。

FLG—1S:採用“前衛—2”防空導彈,發射裝置和FLV—1相同,都是2組四聯裝裸露式發射架。FLG一1 S要求與高炮部隊混編作戰,涉及高炮部隊的編制調整,因此發展前景不很明朗。除了“前衛—2”,FLV—1S也像FLV—1一樣具備發射其他“前衛”導彈的能力。與FLV—1不同的是,FLG—1 S本身沒有配備搜索雷達,需要通過其他偵察手段獲知目標資訊,再通過指揮控制車上的光電跟蹤儀跟蹤和鎖定目標,爾後指揮控制車通過電纜控制導彈發射車發射“前衛—2”導彈攔截目標。其攔截飛機目標的命中概率為95%,攔截巡航導彈目標的命中概率為60%。

“前衛—1”:配備“前衛—1”防空導彈,採用人員下車作戰方式。故除了“前衛—1”導彈外,其他各型可擕式防空導彈也可以使用,是一種非常適合現實需求的武器系統。下車作戰人員佩帶有耳麥的頭盔,載車通過搜索雷達將目標資訊即時傳輸給下車人員,與一般的士兵肩扛可擕式導彈靠目視發現目標的作戰方式有質的差異。人員下車作戰雖具有一定的危險性,但目標特徵小、便於隱蔽,可以出其不意地打擊敵人。

  從上述分析可知,在武器系統方面,“獵手—1”略佔優勢,導彈大、威力強,無需直接命中就能殺傷目標;而且導彈的殺傷斜距大,作戰高度遠。其他幾型則旗鼓相當,基本上都可選裝各類可擕式防空導彈。

  載車底盤

出於機動作戰和減輕重量的考慮,上述四款國產近程機 動防空導彈系統都選擇了輪式底盤,但四者之間有些差別。

“獵手—1”:採用沈飛“獵鷹”4×4高機動越野車底盤,具有輕便、靈活的特點。該車採用了進口原裝“悍馬”的無動力底盤,發動機為康明斯EQBl 40—10型柴油機,最大功率103千瓦,手動五檔變速器。四輪獨立懸掛、螺旋彈簧、斷開式驅動橋、輪邊減速器等高性能部件保證了該車的越野通過性、道路適應性、經濟性和可靠性。該車還裝備了衛星 定位系統、車載電臺和夜視儀等設備。“獵手—1”改進型將加裝一個整體式的外殼箱,有利於提高防護力和隱蔽性。作戰時外殼箱可向前或向後伸展,爾後發射裝置升起作戰。可根據需要改用6×6或8×8底盤。

FLV—1:採用帶裝甲防護的4×4輪式底盤,是在“紅旗—7”6×6輪式底盤的基礎上簡化而成的,技術成熟、可靠性高,操縱系統智慧化程度高。也可根據用戶要求選擇更小、更輕的底盤,如吉普車、高機動越野車等。還計畫採用兩棲車輛底盤,從而具備在南方水網地形下的機動作戰能力,也可為渡海頓陸部隊提供防空保障。

FLG—1S:採用6×6老式卡車底盤,機動性比前兩者低。這與其擔負的陣地防空任務有關。

“前衛—1”:採用的是4×4吉普車底盤,機動性比FLG—1 S要強,但比“獵手—1”和FLV—1要差。

通過以上分析不難看出,“獵手—1”和FLV—1不僅機動性強,而且強調單車作戰能力,集搜索跟蹤設備於一身,這對於缺少防空預警系統的國家尤為重要。“前衛—1”的設計思想並不先進,人員需下車作戰,但對於發展中國家而言非常適用。FLG—1S只是為滿足現有高炮部隊的落後現狀而臨時採取的改進措施,指揮車與導彈發射車之間靠電纜連接,機動性較差。不過對於依靠高射炮遂行防空任務的國家而言,仍不失為一項好的選擇。

http://www.zgjunshi.com/power/Article_Show.asp?ArticleID=3831



國產QW2近防系統亮相 1人可獨立操作



  中評社北京2010-11月17日電/東方網消息:在本次珠海航展上,中航科技展示了一套全套的簡化版“運動衫”系統。它是一套購置在“猛士”4X4輪式通用越野戰鬥車上的近距離中低空點防空系統。這套系統主要由兩部分組成,下部是行走部分為“猛士”系列戰車。上部則是發射系統--QW2低空防禦防空系統。

  QW2防禦系統主要由:一門12.7mm高平兩用種機槍,配置在系統的中部位置上。靠近右側位置而部署了2枚並列式的QW2導彈發射系統,整套系統為全自動車內控制。

  為了達到精確打擊以及對導彈系統的控制,在其頂部左側安置了一套類似法國“格克賴爾”上的360度周視觀察瞄准系統。即該系統採用了“獵-殲”模式的控制觀瞄系統。在下部安置有一個內置有300枚子彈的彈藥箱。子彈傳導鏈採用了類似美制“大毒蛇”的“固化型”子彈連。

  QW2車內系統除去標準的駕駛系統以外,可以附加1-2名成員,依據在場專業人士解讀,這套系統最低只需要1-2名人員就可以實現操作打擊。其中一名為駕駛員。也就是說該系統只需要最低1名載員就可以操作。

http://chinareviewagency.com/doc/1015/0/8/3/101508382.html?coluid=4&kindid=17&docid=101508382&mdate=1117103829



國産FL-9車載防空系統可爲解放軍提供末端防護 2010-11-18 新浪航空



  在本次珠海航展上,航天科技集團展示了車載末端防空導彈武器系統由1輛雷達指揮車和多輛發射車組成。該系統融合了雷達與光電探測、跟蹤、自動化指揮、無線電通信、定位定向等先進技術。可以裝載QW系列進行全天候作戰,對抗飽和空襲具有很強能力。

  FL-9發射車采用了國産輪式輕型裝甲車的底盤,車體分爲前後部分,前部爲駕駛操控系統,可以乘坐2-4人,發射車的操控系統也安置在車體內部,並且通過車內遙控實現觀測鎖定-到發射全過程,現場專家介紹說,該系統最少只需要1名人員就可以完成發射,可見它的自動化能力之高。車體後部平臺爲導彈發射載體平臺。搭載平臺分爲左中右三部分,左右側每側均有上下兩部分導彈挂載系統。上部左右各1枚增程型防空導彈,下部爲左右各2枚並排布置的紅外制導QW18型導彈。

  中部整套觀測鎖定系統分爲,中部中間爲“電視照射”窗口,右上角爲“紅外照射”窗口,左下角爲“激光照射”窗口。據現場專家介紹該發射車主要是起到一個發射平臺的整體作用,在其他對抗能力上還要取決于所使用裝備的導彈彈種自身的條件與能力。此外該系統配置的雷達車,采用了三坐標3D立體化全相位旋轉雷達掃描系統,作用距離更遠,掃描精度更高。

  FL-9車載末端防空導彈作戰車其戰鬥全重約爲5噸。該車導彈射高爲6000-7000米(主要由選擇的導彈彈種來決定),最低爲1米。根據現場專家介紹,如果更換適當的彈種,還可以對地面目標實施打擊。同時在采訪中我們還了解到該系統主要是針對核導彈部隊的末端防空需求所開發的,整套配置系統組合起來相當于一個營一級的末端防空體系,不過該系統也適合應用于其他戰略戰術要害部門諸如:機場、指揮中心、通信中心、彈藥和油料倉庫等。

  車載末端防空導彈武器系統如果可以順利投入解放軍使用,那麽中國軍隊將在中低空末端防禦體系上,又增加了一套相對比較完善、功能與作戰效果比較高、操控相對比較簡單方便、同時還具有一定的多元化打擊目標能力的新型防空體系系統。這將極大增強了我軍的中低空戰術防禦能力,同時在實戰中也可以更好的保障我軍其他打擊部隊,能夠更加出色的發揮其打擊效果與效能。

  此外該系統全套裝備立足于國産化成熟産品與新科技的結合,操作簡便,安全可靠,價格低廉,同時還具有更完善的自主知識産權能力

http://mil.news.sina.com.cn/2010-11-18/0123619573.html



中國超低空車載防禦導彈系統亮相航展2008年11月07日 東方網



  新浪軍事-東方軍事聯合報道 本屆珠海航展中國再一次全新展出了一種低空以及超低空車載防禦導彈系統“TD2000B彈炮結合低空防禦系統”。這套系統是中國自主研發的又一款最新産品。

  TD-2000B彈炮結合防空武器系統是彈炮一體化防空武器系統,可打擊低空或超低入侵的空中目標,保障地面部隊、重要目標的空中安全,爲機場、橋梁、港口、指揮部、重要建築、炮兵陣地等重要地面設施提供有效的防空掩護。

  該系統采用8聯裝新型QW前衛防空導彈,最小作用高度30米,最大射高5000-7000米,射程5-6公裏左右。該導彈爲先進型紅外制導。所謂先進型紅外制導即采用了雙色紅外制導,所謂雙色制導經內部專家解釋說,這是一組由常規紅外光+碲鎘汞二級紅外系統。它與另一種組合的紅外+紫外對比,具有更大優勢,首先對于高度低微氣候條件抵抗力非常好,其次對于多面融合性能也非常好。

  先進的制導方式使QW導彈具備了多方位角度攻擊各類空襲目標的能力。即紅外全領域攻擊。這也是目前美軍以及歐洲采用的最先進的紅外導引技術。同時它可以使得導彈具有完全獨立自主的攻擊性能。首發命中概率高達97%。

  該導彈系統采用了多重組合發射模式。即可以2發單側齊射,又可以4發兩側連射。可以同時對抗打擊攔截2-4個要害目標,是目前國內組合型發射系統最好的一種。

  此外爲了增加其防禦能力,該導彈系統還采用了中國獨特的彈炮合一的系統,所謂彈炮合一系統並不是與俄羅斯那種車,炮,彈爲一體組合。而是采用中國的組合,即4輛導彈發射車配屬8輛自動高炮組合成2線防禦低空系統。這種系統對比三合一最大優點是:建立有效防線。也十分符合“多重防禦對抗多重打擊”的最新近防理念。

  火炮配置可以隨機變化,既可以采用23mm雙聯,也可以采用37、57雙聯裝高炮甚至可以搭配100mm高炮。火控控制系統采用多組合計算機數字全控系統,完全實現從觀測到發射全自動設計。該系統最低配置到營級。

  制導系統采用早期相控陣雷達面掃面群監測制導,對低空高速目標可以實現32枚導彈打16個目標全向攻擊,導彈發射機構采用電動數控傳動,可以達到秒級頻率轉動。此外,導彈升空後有導彈自主制導,載車可以隨即隱蔽,同時載車與觀測系統均可以采用LIN-VK數據連接系統與集團軍/軍屬戰地控制系統全面銜接形成完整的軍事防禦體系。該系統全反應時間小于1秒。

戰鬥行軍轉換時間大約5-10分鍾,二次在裝填時間間隔低于7分鍾。因此可以基本做到不間歇連續持續性發射。備彈車可以搭載2個載彈基數。

http://mil.news.sina.com.cn/p/2008-11-07/0719529046.html



揭秘國産獵手II型綜合防禦系統



  新浪航空-東方軍事聯合報道 在本次2008年珠海航展上又出現了一個全新設備,這就是中國首部組合型中低空全領域防禦系統。被暫時命名爲“獵手II”該系統是一套全新設計且第一次與全國觀衆見面的裝備。

  “獵手II”是由中國航天工業集團研制的,總計有2臺載車,武器系統車爲一臺4管上支架發射系統。其中外側安置左右各一枚PL-9C“霹靂”近程低空防禦導彈,內側左右各安置一枚SD-10“閃電”中高空防禦導彈。這樣的組合依據現場介紹說,可以達到防禦從15-21000米高空的各類各型目標。SD-10和PL-9C均屬于發射後不用管的智能型導彈

  這套系統在發射期間可以采用單側面齊射,即左側內外2枚齊射或者右側內外兩枚齊射。PL9C專司負責攻擊攔截近距離中低空目標。而SD-10全力打擊攔截中高空來襲目標。但是如果要做到這樣的分領域,不同高度程度的同步打擊,那麽這對于導彈早期制導與監測就要求很高的雷達系統。那麽這個問題是如何解決得?

  在這部發射車邊上,還有一部雷達控制載車,這輛車上頂部安置有一部多角型雷達天線。依據內部專家介紹說,這是一部全新設計的相控陣反低投影遠程觀測早期雷達。也就是說它可以觀測或者監控隱身目標。在去年的阿布紮比上,中國曾經展出了一款可交互融合型對面反隱身雷達。而這個新型相控陣雷達也增強了反隱身特色。同時該車具有自備電源供給基數,同時還有一部補充電源車,專門用于相控陣雷達供電。整套系統與整套國防天空防禦網絡系統以數據LIN87鏈接。整體效果非常好。

http://mil.news.sina.com.cn/p/2008-11-06/1102528965.html



中國版複仇者FB-6A車載近距防空系統現身航展 2008-11-05 東方網



11月4日,第七屆中國國際航空航天展正式在珠海開幕。國産FB-6A型車載機動防空系統現身航展並公開對外展示。據國外媒體報道,中國的FB-6A機動防空近距系統已研制出原型車。該系統全重4.6噸,乘員2人(車長和炮長),采用了4×4越野底盤,類似于美國安裝在悍馬車上的“複仇者”防空系統。車後部安裝了一個單人電動炮塔,在炮塔的兩側各有4枚處于待發狀態的由中國自行研制的FN-6地對空導彈(具有發射後不管能力)。左側導彈下方是包括攝像機、熱像儀和激光測距儀的系統套件。該防空系統能跟蹤10千米範圍內、最大速度300米/秒的小型目標。FN-6導彈射程爲500~5500米,射高15~3800米。此外,FB-6A還安裝了1挺12.7毫米機槍,用于近距離防空使用。標准配置還包括通信和地面導航系統等。

http://mil.news.sina.com.cn/p/2008-11-05/1011528660.html



由中國航天科技集團研制最新型FN-16便攜式防空導彈具備更強的抗幹擾能力,可迎頭攻擊來襲目標,追蹤捕獲目標能力強大,跟比上一代産品相比有明顯的性能優勢。參展商介紹稱該型防空導彈在國際市場上非常受歡迎。



中國TY90空空導彈可對付AH64直升機A10攻擊機 2008-11-06 東方網



  東方網記者黃駿、曹子琛11月5日珠海報道:中航工業此次航展擺設了專門的航空武器展臺,其中TY-90空空導彈的出現堪稱一大亮點,它不僅能裝備武直進行空中打擊,也能與無人機結合成察打一體機組合,強化我國無人平臺的空中優勢。

  TY-90空空導彈主要配挂在武裝直升機,也是世界上首種專門爲武裝直升機而開發的,用于奪取超低空制空權,完成空中格鬥、編隊護航和戰場攔截等作戰任務。

  TY-90導彈采用多元紅外導引頭,具有優異的抗幹擾性能和全向攻擊能力,進入角爲0°-360°,迎頭攻擊無死角,具有自主發射能力,發射後不管。最大使用過載達20g,最大飛行速度大于2Ma,在低空、超低空具有優良的近距格鬥能力。

  TY-90采用激光近炸引信的連續杆戰鬥部,戰鬥部重量3kg,殺傷威力大,這種戰鬥部在攻擊離地數米懸停的直升機時,可有效地切斷懸翼葉片。其單發殺傷概率爲80%。

  TY-90爲鴨式氣動布局,前舵采用電動驅動,控制曲線更平穩,控制精度高,後彈翼可饒彈體旋轉,以保持飛行中的橫滾穩定。導彈具有較大的動力射程,攻擊範圍爲500-6000m,作戰高度爲0-6000m。攻擊範圍大。TY-90還具有體積小、重量輕的特點。彈長爲1900mm,彈徑90mm,重量只有20kg,具有良好的挂機適應性,由于重量輕,載機可以挂更多的導彈。

  TY-90可以有效對付以AH-64、Mi-28、Ka-50/52、虎、A129等爲代表的當代武裝直升機,還可以有效對付低空飛行的Su-25、A-10等攻擊機。和以便攜式防空導彈發展而來的直升機用空空彈相比,TY-90具有更遠的射程、更大的作戰高度和威力更大的戰鬥部,作戰效能更高。而以戰鬥機用的空空彈發展的直升機用空空彈,由于體積重量大,性能不適合直升機用而停止了發展,所以說TY-90將是現在威力最大的直升機用空空導彈。TY-90還能作爲地空導彈使用,應用範圍廣闊,具有良好的發展前景。

http://mil.news.sina.com.cn/p/2008-11-06/0933528926.html



馬來西亞考察團力推國防部購中國獵影防空系統2008-11-19 環球時報



  環球時報特約記者報道:馬來西亞媒體KLS近日報道,該國國防科技中心(STRIDE)發言人稱,他們已經實體測驗了珠海航展上展出的中國“獵影”TH-S311便攜式防空導彈作戰與指揮系統,結果是適合馬國軍隊,他們進而向軍方推薦使用該系統。

  報道說,珠海航展展出了“獵影”系統實物,一套“獵影”系統由SmartEye(LPI雷達)、勇士越野車、顯示和指揮單元、導彈制導和電源單元組成,能指揮12部肩扛式導彈和若幹個35毫米高炮陣地。

  此外,馬國空軍作戰司令羅查裏中將親自在珠海航展實質體驗“獵影”系統的操作。

  據悉,一套“獵影”系統可以打擊22個目標,對雷達橫截面2平方米的發現距離爲20公裏。中方向馬國推銷的是TH-S311A型,系統名字爲便攜式防空導彈作戰與指揮系統,這應該是TH-S311型升級版。

  報道還說,數年前中國參考了俄羅斯、美國和其他國家的肩扛式短程防空導彈,進而發展出這套指揮和控制肩扛式防空導彈和35毫米高炮的系統。它能整合各國生産的短程防空導彈,避免數套系統打擊同一個目標,提升打擊效率。

  報道還提到,據參展方透露,“獵影”系統的目標發現率已經提高至90%,平均發現距離從2公裏提高至8公裏,並減少天氣的影響。

此外,馬來西亞KLS還報道稱,該國國防科技中心阿都卡法強烈建議,馬來西亞陸軍應考慮中國的THS-311 SMART HUNTER防空雷達。阿都卡法指出,SMART HUNTER系統的能力不錯,最重要的是價格便宜。他極力邀請中國廠商把裝備帶到馬來西亞進行實物展示,並爲軍方進行表演。

http://mil.news.sina.com.cn/p/2008-11-19/0953530888.html



中國推出最新式外貿型倚天防空導彈系統(組圖)09-04-27 兵器知識



  第九屆阿布紮比國際防務展上,我國的“倚天”近程防空導彈武器系統導彈發射車第一次以實物參加阿布紮比防務展,吸引了多國軍方和媒體的關注。

  名字的由來

  “倚天”—這個名字聽著就讓人震撼。倚天長劍古已有之,並非郭靖、黃蓉所創。三國時曹操所佩之劍即名倚天,傳爲取自宋玉的《大言賦》中的名句“拔長劍兮倚長天”而命名。倚天劍鋒銳無比,後成爲寶劍之代稱。一代詩仙李白,亦對之仰慕不已,《臨江王節士歌》中就有“安得倚天劍,跨海斬長鯨”的句子。

  用“倚天”來命名國産新型防空導彈武器系統,充分表現了“倚天”防空導彈武器系統亮劍長空、摧毀一切來犯之敵的豪情,也表現了研發團隊的精品意識和勇于創新的科研精神。

  作戰任務

  “倚天”防空導彈武器系統是一種基于TY-90紅外自尋的導彈的自行近程導彈防空系統。武器系統具有機動性高、電子對抗能力強、火力密集、作戰指揮方式靈活、操作維護簡便和高效費比等主要特點。武器系統可對付各類中空、低空、超低空目標,如固定翼作戰飛機、武裝直升機、無人機、巡航導彈等,可用于完成野戰防空、要地防空、伴隨防空和機動設伏作戰任務。

  系統配置

  “倚天”防空導彈武器系統主要工作模式有戰車獨立工作模式、戰車主從工作模式、連指揮工作模式和營指揮工作模式。該武器系統營級配置由1部營指揮車、3個導彈連組成。連級配置由1部連指揮車、6部戰車、2部供彈車、1部導彈檢測維修車、1部機械電子維修車組成。

  營指揮車是“倚天”防空導彈武器系統情報指揮中心,融合上級、友鄰、本地和上報空情,爲連指揮車和各戰車提供空情和作戰指令,協同作戰過程。

  連指揮車接收營指揮車的空情和指揮命令,向戰車分配、指示目標,實施作戰指揮。戰車接收連指揮車的空情信息和作戰指揮命令,完成作戰任務。戰車可獨立作戰,也可在建制內協同作戰。

  “倚天”戰車

  武器系統戰車采用輪式裝甲車裝載,配備有8枚TY-90紅外自尋的防空導彈、導彈發射裝置、三坐標目標指示雷達、光電跟蹤儀、炮塔、操控臺、通信設備、定位定向設備、內部通話裝置、供電單元等。

  TY-90防空導彈主要由導引頭、引信組件、戰鬥部、發動機、飛行控制系統組成。導彈采用鴨式+旋轉尾翼氣動布局,抗氣流擾動能力強。紅外被動尋的,多元探測,對低紅外輻射目標的探測距離遠。導彈可自動截獲、跟蹤目標,發射後不管。發射前鎖定目標,可離軸發射。

  導彈主要戰術性能指標爲殺傷距離500-6000米,射高15—4000米,可攻擊迎頭目標最大速度400米/秒,最大飛行速度爲2.2馬赫,單發殺傷概率爲80%。

  三坐標目標指示雷達采用固態有源相控陣天線,采用低輻射功率技術和頻率捷變技術。雷達系統具有低截獲概率(LPI)特性,使得對方的電子偵察設備難以檢測和正確估計本雷達的發射信號,無法利用反輻射導彈(ARM)對雷達進行攻擊。采用頻率捷變技術、脈沖壓縮技術、窄波束和低副瓣技術對抗有源幹擾。

  采用動目標檢測技術(MTD),可抑制無源幹擾、地物雜波和氣象雜波。采用T/R組件構成全固態發射機,可靠性高,使用維護費用低。三坐標目標指示雷達目標探測距離爲18千米。自動輸出目標的距離、方位和仰角,引導光電跟蹤儀截獲目標,也可直接引導TY-90防空導彈導引頭截獲目標。

  光電跟蹤儀由電視/紅外跟蹤儀與激光測距儀組成。探測距離爲12千米,跟蹤距離爲10千米。

  “倚天”防空導彈武器系統底盤車爲6x6全輪驅動、等軸距高越野性的兩棲車輛。該車具有風冷式增壓發動機、9前1倒變速器、中央充放氣系統、可調氣壓的安全輪胎,以及前、中兩橋轉向,因而車輛具有高的機動性、通過性和行駛穩定性。

  車體爲全封閉式,車底平滑,車體用裝甲鋼板制造,有一定的防護能力。車體是固定車輛全部機件和各種機構的承力件,有足夠的剛度和強度。

  全車分駕駛室、動力室和戰鬥室三部分。在動力室右側有一連接駕駛室和戰鬥室的通道。在通道右側有側門,供乘員上下車使用。

  駕駛室位于車體前部。安裝有車輛的操縱機構、觀察儀器、檢測儀表、車長和駕駛員座椅以及三防滅火控制盒等。

  動力室位于車體左中部緊靠駕駛室後,室內裝有發動機、傳動箱、傳動軸及其潤滑油的冷卻系統。發動機進排氣和進排風裝置等。動力室還有滅火系統的火焰感受器、噴嘴和滅火管路等裝置。動力室用隔板與車體的其它部分隔開,爲檢查動力室機件,隔板可拆卸,並在前、中橋輪艙之間、左側下裝甲板上開有檢查門。

  戰鬥室位于動力室之後,炮塔安裝在戰鬥室的前部,車輛的右側裝有增壓風機和濾毒罐,中、後輪艙間左右各有一個容積200升的柴油箱,在尾部甲板開有供乘員上下車的後門。

  在駕駛室和戰鬥室的地板與車底甲板之間有各種傳動部件,包括橋、傳動軸、轉向杆系以及制動系的蓄氣瓶、各種閥、管路、轉向器等裝置。

  車外行動部分包括懸挂裝置、輪邊減速器、車輪及轉向杆系。車的前部有車外照明燈。尾部左右兩側分別裝有帶導流罩螺旋槳的水上推進裝置。

  車輛的陸上轉向和水上轉向均由方向盤操縱。陸上轉向是操縱前、中橋車輪轉向,水上轉向是操作水上推進器轉動。

  車輛內部安裝有裝甲車用空調系統(一拖二結構),改善車輛內部的人機環境。

  總體評價

  防空武器的殺傷能力重點取決于導彈的性能。TY-90防空導彈采用的是多元制冷銻化銦紅外導引頭,並應用了數字式探測處理芯片,不僅提高了導引頭的靈敏度,還對紅外幹擾彈及地物背景具有較強的分辨能力。TY-90防空導彈殺傷距離遠、制導精度高、毀傷能力強,單發命中概率高,與目前國際市場上先進的防空導彈相比毫不遜色。

  現代戰爭中反輻射導彈(ARM)對雷達的戰場生存能力提出了嚴峻的考驗,雷達系統的低截獲概率(LPI)性能已經越來越受到重視。“倚天”戰車的雷達系統也具有很好的低截獲概率。戰車采用雷達、電視、紅外和激光等多種探測手段探測目標,使戰車具有全天候工作能力,是目前國際先進防空武器系統的主流設計趨勢。

  “倚天”防空導彈武器系統全部作戰車輛都采用輪式裝甲車底盤,具有良好的機動性和越野性,也降低了底盤的維護保障費用。采用模塊化設計,對載車的適應性好,可以按照用戶需求,移植到其它類型的底盤。

  總之,與同類武器系統相比,“倚天”近程防空導彈武器系統具有以下七大技術特點。第一,具有殺傷距離遠、制導精度高、毀傷能力強,單發命中概率高,火力密集的特點。第二,具有獨立作戰能力。戰車不僅可以在指揮車的指揮下作戰,還可以單車獨立作戰,單部戰車可獨立完成對目標的搜索、截獲、跟蹤和射擊。第三,具有行進間工作能力。戰車可以在行進中實現對目標的搜索,完成光電跟蹤儀、導彈對目標的跟蹤。第四,具有較強的抗電子幹擾能力。導彈采用多元紅外探測器,導彈的光學系統采用高反射率非球面反射鏡,使導引頭在抗紅外誘餌幹擾和地物背景幹擾方面具有較高的性能。第五,具有多目標攻擊能力。導彈具有離軸截獲、離軸發射能力,可以同時攻擊多批目標。第六,具有良好的機動性,通過性和行駛平穩性。輪式裝甲車底盤采用雙橫壁式獨立懸挂、橋間和輪間差速鎖、可調氣壓防彈輪胎、水上推進器,以及前、中兩橋轉向機構,6x6驅動方式,保證底盤具有高機動性、通過性和行駛平穩性。第七,具有良好的可移植性。采用模塊化設計,對載車的適應性好,可以按照用戶需求,移植到其它類型的底盤。

  雖然全球經濟都在受著金融危機的影響,但是2009阿布紮比防務展的規模並沒有縮小,說明了全球防務市場的繁榮,另一方面也讓我們看到了防務市場的激烈競爭。

  在展會上有很多不同的公司展出了一些功能類似的武器系統,比如防空導彈、遠程火箭和各種裝甲車輛。大家的設計理念都很類似,比如說防空武器系統都是用雷達和光學系統去發現、跟蹤目標,用各種導彈或高炮去攻擊目標,但是在細節方面卻有比較大的區別,以致形成了各自的風格。

  歐美國家的武器細節處理的好,離近了觀察可以感覺到表面處理比較精致,人機界面和各種操作手柄、按鈕設計人性化,操作起來非常方便。歐美産品有時還會設計一些美化産品的造型,比如在一些只需要一塊平板就可以滿足結構使用要求的地方,使用曲面板,視覺效果更美觀。

  此次阿布紮比防務展是北方工業公司首次帶實物參展,並且參展的規模也比較大,阿聯酋當地的媒體也報道說中國公司加大了在中東地區的推廣力度,這說明了我們的産品在中東地區的影響變大了。我國自主研發的“倚天”防空導彈武器系統與其它知名武器供應商的産品相比並不遜色,有著自身的特點和優勢,在展覽期間吸引了多國的軍方和媒體前來咨詢,相信會有廣闊的市場前景。

http://mil.news.sina.com.cn/p/2009-04-27/1039550130.html



美稱中國開始出口紅旗-16垂直發射防空導彈



  據美國“戰略新聞”網2011年5月17日報道,中國最近開始出口HQ-16垂直發射導彈系統,該系統是根據獲得的生産許可證(或根據複制技術)制造的俄羅斯“山毛櫸-M2”(BUK M2)防空導彈系統的中國版。

  文章稱,它們是SAM-6型導彈的最新型,SAM-6的作戰效果在1973年阿以中東戰爭中得到驗證。M2E導彈重328千克(720磅),最大射程50公裏。陸基版可在履帶發射車上搭載四枚該型導彈,目標截獲雷達能夠覆蓋150公裏的範圍;其出口型號爲LY-80。

  據悉,HQ-16海軍版可由軍艦上的垂直發射單元發射。美國是垂直發射技術的先驅;這也是中國研發新型軍艦,用以取代其使用了半個多世紀俄式軍艦的原因之一。中國研發的第一款具備垂直發射系統的軍艦是排水量4300噸的054型護衛艦,該軍艦是基于西方設計概念;而非俄式設計概念。目前,中國已經建造了多艘該型軍艦,其中大部分是更先進的054A標准(每艘該型軍艦上具有32個HQ-16垂直發射單元)。

http://mil.news.sina.com.cn/2011-05-18/1046647700.html



美國防部認為中國LY-60是仿製美制麻雀導彈 2007-10-25東方網



  編者按:中國國産LY-60型防空導彈具有和AIM7E十分酷似的外觀,因此美國國防部始終在認為它是來源於“中國倣照的美國AIM7E先進麻雀導彈”。但是,中國是中宣稱這是獨立設計完成的,同時國內一些報道宣稱,中國“PL-10”導彈來源於俄羅斯導彈技術。以下是來自美國“環球防務”網站的相關報道。並不代表我們認可或者否認。僅提供廣大軍事愛好者作為參考。

  1994年10月,中國新型中低空面防禦防空導彈“LY-60”開始獵裝解放軍防空部隊。該系統主要用於攔擊在執行戰鬥飛行的軍用戰鬥機和導彈,攔截區域主要是在於對中低空對方空軍力量。這套防空系統中國方面採用更加完善的資訊化微處理器智慧模組化工藝生産的,因此它很大程度上提高了指揮系統的效能和抗擊戰術干擾的能力。但是,目前為止我們沒有辦法找到中國內部解放軍已經部署的相關導彈技術特徵參照,很可能這些又是來源於第三國家。

  “LY-60”防空導彈系統採用搜索掃描雷達不同於早期中國“HQ”系列9號雷達,可以同時搜索同一戰區內多達40個目標,再根據目標不同的方位與威脅,選擇主要跟蹤其中12個目標,在其中再一次選擇最主要威脅的3個目標加以攻擊。

  該系統我們依舊習慣稱作“LY60薩姆”。中國已將“LY60”導彈部署在其FT22型江衛級護衛艦上,以替代早期中國在80年代裝備的“HQ61”防空導彈。與之相比“LY60”擁有18公里的有效攔擊射程,最大攔擊有效高度為12公里比原有HQ-61導彈在射程上提高8公里,射高提高了2公里。

  該“LY60”導彈安裝在江衛級護衛艦上,採用了6座巨大的多用途發射器內,被安置在江衛級護衛艦第二號炮塔位置。艦載型“LY60”採用可折疊式彈翼,陸軍裝備導彈彈翼不能折疊。據悉該級護衛艦總計帶有24枚“LY60”導彈。

  中國還可以把它以垂直髮射方式安裝在中國海軍“旅海”新型的導彈驅逐艦上,每個發射單元至少可以配置1個8單元發射系統,總計可以配屬導彈32發,可以作為SA10中近距離防空攔擊的補充。

  80年代中國打算初步嘗試解決其空軍超視距打擊的問題,採用了類似AIM7型早期版本的半主動雷達尋的的PL10導彈的最初研製型號,進行了試驗,但是結果是失敗的。隨後不久中國購買了大約100枚義大利製造的ASPIDE(埃斯賽德)導彈,並且開始試圖防止這種導彈,這種被稱作“霹靂-11”的導彈卻在80年代末期遭到了制裁。

  中國空軍“LY-60”導彈裝備的FD-60型半主動導引空對空導彈雷達已在殲8IIB戰機上進行了試驗,它在外觀上具有很大的與義大利的導彈相似之處,這種導彈被稱作“霹靂-10”型導彈,是一種中程空對空導彈,同時它也是來源於義大利的中國版的“埃斯賽德”導彈。

  但是義大利製造的“埃斯賽德”導彈技術主要來源於美國較新型的AIM7E先進型麻雀導彈的製造技術。雖然中國空軍的“霹靂-10型”導彈十分類似美國的AIM7麻雀導彈,但是它的彈翼發生了很大改變,中國把導彈彈翼進行可以折疊設計以便於它們可以被更好的保存與便於戰區儲藏。

  在主要的航電系統設備上,“LY60”實際上倣照了美國AIM-7導彈相關技術設計要點,同時採取與美國一樣的做法,先開始應用於空對空導彈上,隨後在開始發展到海軍應用的艦載導彈,這樣的做法是可以最大限度節約實驗性成本開支。

http://big5.eastday.com:82/gate/big5/mil.eastday.com/m/20071025/u1a3185271.html



中國制的HQ-9/FD-2000型遠程地空導彈來源于俄制S300的技術。



2010珠海航展有個非常值得一提的亮點,那就是本次航展中國軍工生產商在展示產品時已經不再猶抱琵琶半遮面,而是大方的向各國潛在客戶推銷自己的尖端產品。 可見,中國軍工銷售政策正在悄然的發生轉變。這其中比較明顯的就是防空系統。眾所周知,科工集團是中國的導彈專業戶,本次航展中航天科工集團展出的多套可 供出口的防空導彈系統,這些系統的出現使得此類軍工產品實現了遠中近結合,點線面覆蓋。由此可見,大規模的先進武器供于出口不但意味著中國防空導彈已經自 成體系,而且還意味著,中國防空系統要跨出國門,為其他友好國家撐起一片蔚藍的天空。

  遠程防空系統

遠程防空系統由FD-2000中遠程防空武器負責。在其展板中我們可以看出,這套系統外觀上類似于俄羅斯的S-300,隨著這几年中國的導彈和雷達技 朮突飛猛進,相信其性能定能超過俄制S-300系統。我們不妨以S-300作為參照起點,大體推測該套防空系統的性能。S-300是一種全天候多通道地空 導彈武器系統,用于對付現代作戰飛機和巡航導彈等空中目標,殺傷空域大,使用的多功能照射制導雷達可同時制導12枚導彈攔截6個目標,全面優于美國的“愛 國者”系統同時射擊3個目標的能力,具備很強的抗干擾能力,不愧為反導中堅。

  中程防空系統

中程防空由KS-1A中程防空導彈系統負責。KS-1A中程防空導彈系統使用的雷達外形類似美國“愛國者”導彈系統使用的相控陣雷達,曾有報道說,該 型搜索/跟蹤雷達可以使導彈系統能同時對付3個目標。KS-1A防空導彈還改進了雙推力固體火箭發動機,最大射程達到50公里,最大有效作戰高度 27010米,帶有無線電近炸引信的高爆破片戰斗部可能也得到了改進。

  近程防空系統

近程由FM-90進程防空武器系統負責。FM-90是FM-80系列的最新改良型,由于改良幅度很大,因此被賦于了新的型號。導引模式采用半自動雷達 指揮的紅外影像導引系統,搜索距離25公里、追蹤距離20公里,并以數據鏈持續對導彈更新目標數據。此導彈已具備全天候作戰能力,可有效對付戰機、直升機、無人飛行載具、巡航導彈、空對地戰朮導彈和反輻射導彈等多類空中目標。它的標准射擊單元由一輛搜索管制車和2至3輛射擊導引車組成,整套射擊單元擁有 8至12枚備用導彈,准備裝彈時間由原來的10秒縮短為6秒,單發命中率約為80%。 FM-90是先進的全天候近程反導防空導彈武器系統。主要作戰對象是低空超低空飛行的空中目標,能有效摧毀巡航導彈、戰訂空地導彈和反輻射導彈等精確制導兵器,也能夠有效攔截殲擊轟炸機、對地攻擊機、無人機和武裝直升機等空中目標。它主要用于野戰防空,也可用于機場、指揮中心、導彈發射陣地、交通樞紐、軍事基地等要地防空和城市防空。

  末端防御系統

末端防御由FL-2000系統和QW-2/18便攜式防空導彈負責。QW-18的抗干擾能力非常強,它的靈敏度和精確度在國際上也處于領先水平。本次航展推出的QW-18改進型將導引頭、引信和發動機都進行了改進,相信性能又會有大幅度提升。比較有趣的是,展台上還有一輛以尼桑的皮卡汽車為底盤的便攜式防空導彈機動發射車。可見,科工集團考慮到了這種在各個國家普及率甚高的汽車被改造成簡易防空導彈發射車的可能性。

台長: 阿楨
人氣(5,639) | 回應(143)| 推薦 (0)| 收藏 (0)| 轉寄
全站分類: 社會萬象(時事、政論、公益、八卦、社會、宗教、超自然) | 個人分類: 大陸空軍 |
此分類下一篇:殲-8
此分類上一篇:運10之敗

顯示全部143則回應

jsoujsou
陸飛彈技術大躍進 美擔心辦不到空優攔截...2018-05-09 聯合報

美國智庫蘭德公司去年透過作戰模型發現,大陸在鄰近本土的任何衝突中(包括台海衝突),首次掌握與美國同等程度的空優。
英國智庫「國際戰略研究所」軍用航空航太高級研究員貝里說:「以前美國在空中想做什麼就做什麼,如今中國等於昭告天下,美國再也無法隨心所欲。」他說,美國的指揮官現在都得考慮可能折損的飛行員和軍機,而以前根本不必為此操心。
空對空飛彈 大陸投資相當划算
彭博社說,大陸技術進展最大的武器之一是空對空飛彈,一枚100萬到200萬美元的飛彈(楨:?) ,能摧毀一架1.5億美元的軍機,對想要趕超美國的大陸而言相當划算。根據瑞典斯德哥爾摩國際和平研究所的資料,大陸去年的國防預算為2280億美元,是俄國、印度的三倍以上,但仍遠低於美國的6100億美元。
霹靂-15射程 美俄都緊張
今年3月,美國空軍批出一項5億美元的合約,要向親近的盟邦提供雷神公司最新的長程空對空飛彈,能從160公里外擊中敵機,歐洲新研發的流星飛彈射程也很遠,但大陸最新的霹靂-15(PL-15)射程又比前兩者遠得多。
此外,霹靂-15還支援「主動電子掃描陣列雷達」,連最敏捷的敵機被鎖定後都很難逃開。俄國的飛彈都還不具備這種技術。在霹靂-15首次公開試射後,時任美國空戰司令部司令的卡萊爾表示擔憂,籲請國會撥款研發同等級的飛彈。
大陸還有一種研發中的空對空武器,暫名為霹靂-XX,能從480公里外擊中慢速飛行的「機載警報與控制系統」,這種系統相當於美國空戰的神經中樞。
霹靂-10 具強大嚇阻力
另外,大陸新型的霹靂-10飛彈本身有導引系統,在發射後能自行取得最新資料並運算,在同樣具有「射後不理」(fire-and-forget)能力的武器中屬於頂級,也就是說,配備霹靂-10的軍機,在與其他軍機近距離纏鬥時,很可能相互毀滅,所以霹靂-10具有強大的嚇阻力。
美國國防部主管研究與工程的副部長格里芬,上月13日在華府智庫哈德遜研究所說,「過去25年,美國在科技上沉睡了」,在國防的部分領域美國已經不再領先,他特別擔心,大陸和俄國正在研發針對航母艦隊的高超音速飛彈,而美國目前還無法運用太空科技及時偵測並攔截。
  回應
軍火商養的智庫公司。 哪種武器要賣要推銷,就說那方面老共完全不是對手。要讓軍方花錢研發武器、買武器,就說失去優勢,老共太強。
2018-05-10 09:35:08
jsoujsou
我殲20座艙疑完整展出:主屏右側神秘功能區首次曝光2018-06-18新浪軍事

  近日在南京舉行的世界雷達博覽會可謂驚喜不斷,有資深軍迷在知名軍事論壇發佈了一組國產先進軍機模擬座艙照片。從艙內一體式超大顯示幕、側操縱杆、顯示幕全觸摸式等特徵來看,與此前陸續曝光的殲-20隱身戰機座艙細節非常相似。座艙內主顯示幕不像三代機、3.5代機那樣有好幾塊,但是將飛參資料顯示、武器操作、導航等幾乎全部功能顯示在一塊主屏上,並進行了分界清晰的屏內分區。這款先進軍機座艙也並非全觸摸式操作,在主顯示幕右側,一塊神秘的按鍵區罕見曝光。
 箭頭所指為殲-20戰機廣角衍射平視顯示器。
  首先看展出的模擬座艙的全景式主顯示幕,可以看出顯示區被平分成了兩大部分,左邊為飛行參數、武器控制等功能區,右邊為定位導航等功能區。這些不同功能區應該可以在需要時,在儀錶資料和光學圖像之間進行任意切換。在右邊導航區上方,可以看到有“三維衛星圖”等字樣。這說明包括殲-20在內的國產先進戰機應該都具備了使用北斗衛星導航的能力。
  北斗衛星已實現即時釐米級高精度定位,並完成了對我國全境及周邊相關地區的覆蓋。有了國產高精度衛星導航系統,殲-20等先進戰機的體系作戰能力將變得更加可靠。
 左邊為飛參數據和武器控制區,右邊為導航區。
  雖然這個全景式主顯示幕功能很豐富,但座艙內還是保留了小型多功能觸摸式顯示幕作為資料備份顯示幕,而且主屏右側有一個按鍵眾多的控制屏,可能是用來做飛機操縱時的備份之用。這些按鍵具備對起落架、航電、左右兩
  從這個首次曝光的按鍵式控制區與飛行員雙腿間的備份顯示幕來看,空軍對殲-20戰機座艙控制的可靠性要求相當高。這兩處備份設備應該是在全景式顯示幕一旦失靈時,可以完全替代完成對全機控制的,相當於給殲-20的操控加了雙保險。
  飛行員兩腿間的多功能下視顯示幕。
  這次世界雷達博覽會展出的疑似殲-20戰機座艙,可以說是先進技術與穩妥原則的結合體。一體式全景主顯示幕已經具備了融合顯示、調用戰機所有資料、資訊的功能。兩處備份設備則對主屏萬一失靈,或是出現戰損等意外情況作出應對。畢竟對空軍來說,首要追求的不會是絕對的先進,而是戰時最大的可靠性。
 殲-20座艙與雷達博覽會展出的模擬座艙極為相似。
2018-06-19 10:09:40
jsoujsou
此前報導也顯示,殲-20戰機座艙還實現了語音控制,可以用聲音控制導彈發射,也能隨時收到飛機異常情況的語音警告。由於在座艙控制方面應用了很多智慧化技術,飛行員操縱殲-20時的負擔大為減輕,可以將更多注意力用於發現敵情和作戰。(作者署名:百戰刀防務觀察室)
  回應
看了這個座艙不禁心頭一沉,到底行不行?可靠不可靠?
好像你很懂似的,還頭一沉!跪久了累的吧?
這個傢伙的話音,明擺著對國家對社會不滿,話音就是想讓國家讓社會難受難受!
http://mil.news.sina.com.cn/jssd/2018-06-18/doc-iheauxvy8698525.shtml

殲20疑似進行試射8發8中 背後竟有這麼多麻煩操作2018-06-18新浪軍事

  近日,中國空軍網刊登題為 《殲-20展翅,飛出空天新航跡》的報導,當中指出首支列裝殲-20的部隊在試飛基地中,由飛行員、地勤與科研技術人員組成扁平化的新編制,打破軍方與廠商的框框,使飛行訓練與任務規劃能得到原廠的即時回饋,並對後續戰法、訓練提升與裝備改進提供意見,實現作戰、試驗與訓練的齊頭並進。
  報導中也首度證實,殲-20在去年6月已進行實彈打靶,並得到8發8中的佳績,這解釋了為何殲-20在此之前沒有公佈過實彈射擊的畫面。實彈射擊通常是戰機測試的倒數第二階段,完成後才能進行接近實戰的作戰測試。那麼殲-20的實彈射擊可能會遇上哪些問題呢?真實情況我們無從得知,但可以借美國人的經驗來看看。
  彈藥發射與打靶是整合測試相當重要的環節,除了彈藥必須正確命中目標才能達成武器平臺的設計目的外,彈藥發射也有相當的危險性。倘若為了安全因素,彈藥發射條件過於嚴苛,就會影響到武器平臺的作戰效率。例如F-18E/F在1993年的風洞測試時,就發現從F-18C/D修改而來的機身,由於體型放大與外型變化影響了流場,翼下投擲的彈藥可能會撞回機身或是其他掛載。廠商研究了多種修正措施,建議將武器掛架外傾3.5度,搭配彈藥投擲順序的改變來修正這個問題,並在 “工程製造發展”(EMD)階段由整合測試團隊驗證其安全性。
  F-18E/F超級大黃蜂的掛架有明顯的外傾,雖然增加了阻力,卻是讓彈藥安全投擲的必要措施
2018-06-19 10:10:34
jsoujsou
而對於隱身飛機而言,彈藥的問題更為複雜。因為隱身飛機要求武器必須內載於彈艙中,而當艙門打開時,高速氣流灌入艙內就會產生亂流,超音速時還會產生震波,導致彈藥向下拋擲時可能會被氣流改變姿態,就可能無法順利分離。
  F-22是最早研究彈艙發射問題的超音速隱身戰機,其另一個特色是具有向量噴嘴,在機動中利用推力配平俯仰而讓水準尾翼全力滾轉,可以達到2倍於F-16的滾轉率。因此在測試對空武器時,特別要求要能在高速滾轉中順利發射,讓飛行員可以掌握空戰的致勝瞬間。
  然而,在實彈測試開始後,發覺滾轉中發射的AIM-120導彈會有預料外的側移與滾轉。經過工程人員反復研究,才發現到AIM-120導彈為了同時相容於AIM-7導彈的發射槽與AIM-9的發射軌,前方掛點是在類似AIM-9的T型結構中間突出一個AIM-7的按鈕狀結構。但F-22使用的LAU-142掛架只用到AIM-9的T型結構,於是在掛點中間挖了一個圓孔讓AIM-7用的按鈕伸入。
  AIM-120的前掛點突出一個類似AIM-7的按鈕結構(下圖藍圈處),F-22的掛架設計了一個圓孔(上圖藍圈處)讓它能夠伸入
  LAU-142是為F-22彈艙環境發展的新一代彈射掛架,衍生型也用在F-35上。其特色是不採用小型炸藥作為動力,減輕了後勤維修的負擔。它是利用氣壓推動伸縮機構將掛架與導彈往下推出,在伸展行程的中間點會突然減速,同時釋放導彈掛點使彈體脫離。
  伸縮機構略微伸展一段距離後開始回收,掛架前後的折疊臂則協助在整個過程維持與中線平行。而AIM-120的問題就在於導彈與掛架分離的一瞬間,那個AIM-7的按鈕還有一小段在圓孔內!滾轉中的發射機自然會帶著掛架從側方撞擊到按鈕,也就會有劇烈的滾轉與側移現象。在地面的電腦模擬中從沒有人想到一小顆按鈕結構會干擾到導彈的彈射過程,這也就是實彈測試的必要性與危險性。
  美國用F-16改裝的無人機(上)維持了大於1的推重比與9G機動能力,可以完全模擬現代戰機的閃躲能力。“暗劍”無人機(下)也強調高機動特性,說不定有可能擔任中國新一代戰機/導彈的靶標任務
2018-06-19 10:12:29
jsoujsou
另外,在中國空軍網的報導中也提到: “工業部門研製了一款大機動、人在環控制、可攜帶多種任務載荷的新型配試無人機。它能夠更好地模擬對手、構建空中態勢、對全武器系統進行考核。屆時,當這款無人機上天候,實彈靶試的難度將大大增加。”
  攻擊接近實機性能的靶機是驗證對空武器效能的最好方法,美國在四代機退役後,直接改裝F-16作為無人靶機就成為最 “模擬”的途徑。改裝後的QF-16除了機動性滿足四代機標準,也有載荷空間可以裝入反制系統來模擬對雷達或紅外制導導彈的干擾措施。
  按照報導所指,我國的對應手段似乎是專門設計一款具有高機動性的無人機。近日網路流傳的“利劍”無人機誕生前後,或許就與之有著密切的聯繫。
  總而言之,隱身戰機的武器試驗是一個非常複雜的過程,8發8中證明了殲-20的飛快研發進度。但也正是因為複雜,如果武器測試計畫仍在進行也不難理解。我們也期待,殲-20發射武器的壯觀畫面能夠儘早發佈。(作者署名:北國防務)
http://mil.news.sina.com.cn/jssd/2018-06-18/doc-iheauxvz0004123.shtml
2018-06-19 10:13:17
jsoujsou
中國戰機裝彈神器亮相 可混搭導彈吊艙副油箱 2018-08-27 新浪軍事

  雖然我已經不止一次嫌棄過蘇-27/30的超視距空戰能力了,但還是那句話,假如明天戰爭爆發,你也不能放著手裡的這些老側衛不用。所以,新型掛彈車同樣需要具備對俄制彈藥的保障對接能力。這就有了為“霧都雄鷹”的殲-11/蘇-27UBK準備的俄制RVV-AE中距空對空導彈,以及為殲-16準備的國產霹靂-10近距格鬥導彈共處一車的景象。
  RVV-AE作為R-77的出口型,它是中國空軍在霹靂-12成熟之前,超視距空戰中最為倚重的拳頭力量;在我軍蘇-27於2006年前後基本完成可發射RVV-AE的升級後,它是對台軍事鬥爭準備中奪取制空權的重要保障。即使是現在,它也是老側衛們仍能堅守空防一線的主要價值所在。
  包括RVV-AE在內,蘇-27/30使用的彈藥,多配套使用蘇制手搖泵升降式掛彈車掛載,以滿足蘇-27不同掛載位置和不同型號彈藥的需要。
  儘管一種車也能保障兩三個型號的武器,但對於長期輪訓輪戰、需要做好應對各種任務的部隊來說,還是意味著要在轉場時靠伊爾-76攜帶大量的掛彈車
  而隨著蘇-27/30的裝備保障國產化進度全面展開,掛點數量多,且高低不一的“側衛”們,也成為了國產掛彈車研製時需要去匹配的重要平臺。畢竟之前國產飛機由於掛點數量和掛載能力均有限,所以研製新型掛彈車的動力還真不算很足。
  上圖那類升降臂型掛彈車尺寸稍小,只能通過調節輪距來改善環境適應性,但也具備了360度連續回轉能力(之前的掛彈車托架只能在105度左右範圍內旋轉)。之後推出的具備前後雙向駕駛室的大型掛彈車樣車,則成為了新一代掛彈車研製的藍本。
  從下面幾張圖可見,新型掛彈車除了具備軸距可調功能,便於安全托舉大型彈藥之外,在此時還強調前後雙向駕駛功能,具有兩個駕駛室。
  2015年左右,由這型樣車發展而來的新一代掛彈車開始在部隊試用,經過幾輪改進後,這次曝光的車輛應該是已經定型使用的版本。根據試用階段的報導,該車單車可以馱運掛載我軍現役所有型號的機載武器、副油箱和吊艙等,包括國產和引俄裝備。
2018-08-28 09:07:35
jsoujsou
雖然這種掛彈車也投產一段時間了,使得理論上我軍“側衛”的彈藥保障能力明顯優於仍然使用手搖泵升降車的俄軍,但它們真正推廣到新機部隊試用,也就是這兩年的事兒。此前我軍其他“側衛”部隊較廣泛使用掛彈車的,只有海軍艦載航空兵的殲-15部隊。
  近幾年隨著艦載戰鬥機部隊與航母聯合訓練程度的加深,國產彈藥轉運/提升車在甲板上的出鏡率也越來越高,使得航母甲板作業的自動化程度明顯提升。
  相比還要這樣外掛RVV-AE的蘇-30部隊,實現了准自動化掛彈的艦載機部隊要幸福不少。注意這圖正好說明了手搖是怎麼個搖法
  這些掛彈車之前鮮少見於我軍各部隊,還有一個重要的非技術原因。由於這類掛彈車技術相對複雜,需要培訓專門的駕駛員,並建立相關的維護保障制度,因而這些車輛的管理往往交給場站(團級)下屬的彈藥大隊,而非屬於航空兵團下屬的機務大隊負責。而往飛機上裝掛彈藥,這又是機務大隊的事兒,這就使得很多時候飛行部隊寧肯用著老舊的蘇式掛彈車,也不想“麻煩”外人。
  可能在外人看來,這個問題很簡單嘛,把車交給機務大隊不就行了?實際可不是這樣,車輛配發了,相關的維護管理費用落實、專職司機培訓、相關編制體制調整等等一大堆問題又出現了。即使如今改旅之後隸屬關係有所變化,即使新大綱可能會在這方面有相關規定,但如果不通過打仗的方式,新規定在平時仍然很難繞過土規定。
  儘管如此,終於在“霧都雄鷹”麾下亮相的新型掛彈車,對縮短我軍新機部隊再出動時間仍然有著很大的好處。而隨著殲-20的公開,滿足四代機要求的我軍新一代保障體系初露崢嶸,其中彈藥保障設備技術上的跨越式進步,也將是保障體系先進性重要的體現。
  拭目以待吧。(揚基幀察站)
http://mil.news.sina.com.cn/jssd/2018-08-27/doc-ihifuvph4017143.shtml
2018-08-28 09:08:35
圖博館
我殲10A換PL10導彈狗鬥能力看齊殲10B 與PL15同步普及 2018.10.01 新浪軍事

  網友發佈了兩張罕見的殲-10A攜帶霹靂-10的飛行訓練照片。
  這也意味著,中國空軍、海軍航空兵使用了近30年的第三代格鬥空對空導彈——霹靂-8,即將被霹靂-10全面替代。
  上世紀80年代,中國從以色列引進了當時在1982年第五次中東戰爭中表現極其出色的怪蛇3型空對空導彈,比同時期的美制AIM-9L“響尾蛇”射程遠、威力大,更比當時中國現有最新的霹靂-5早期型和霹靂-2這些只具備尾追攻擊能力的格鬥空對空導彈強不少,在株洲331廠國產化之後,這種中國版的怪蛇3定名為霹靂-8,成為90年代以來中國國產新型戰鬥機的標配。
  不過,比起霹靂-8,為殲-20等第四代、三代半國產戰機研製的霹靂-10的進步是全面的,它具有60G以上的高機動,大離軸角度,反隱身,抗干擾等能力,外界認為其不僅採用紅外成像導引頭抗干擾能力大增,還具備“越肩”攻擊身後敵機的能力,其直徑和霹靂-8類似,也屬於第四代近距格鬥導彈中的大塊頭。
  霹靂-10目前已經和霹靂-15一起,裝備了殲-10B、殲-10C和殲-16、殲-20這四種機型,最早交付部隊的殲-10A,目前服役也有10年以上時間,這次換裝霹靂-10,恐怕是其中期改進升級套件的一部分,從網友披露圖片來看,其機載雷達雷達罩沒有變化,依然是原先的脈衝多普勒機械掃描雷達,但其他內在變化,依然值得觀察和期待。
  迄今為止尚未發現殲10A能夠攜帶PL15的直接證據,主因應該是PL15的射程比較遠(150-200公里),殲10A裝備的機掃天線雷達,無論是探測距離還是跟蹤距離都難以充分發揮PL15的打擊威力。事實上就連裝備無源相控陣雷達的殲10B暫時也未公開使用過PL15(可能是進度問題),而在殲10C上,PL15則成為了標配。不過殲11系列卻並不存在類似的問題,同樣是機掃天線雷達的殲11B憑藉自身雷達口徑的顯著優勢,就可以較為輕鬆地整合PL15。
  不僅如此,殲11B還給中國軍迷們帶來了更大的驚喜。我軍最新式的空對空導彈除了PL10、PL15這對黃金組合以外,還有一款更加神秘的PLXX超遠端空對空導彈。該型導彈的射程極遠、體積龐大,一度被外界認為是殲16的專用武器。然而在紅劍系列軍演當中,人們發現殲11B竟然同樣也能夠攜帶
