世界艦載點防禦導彈系統

推薦 0 收藏 0 轉貼0 訂閱站台


世界艦載點防禦導彈系統

點防禦導彈系統主要用於攔截各類導彈(特別是掠海飛行的反艦導彈),同時能夠攔截固定翼和旋轉翼飛機、無人機等。它們通常為:輕型非甲板發射裝置,可以安裝在包括小型艦船在內的水面艦船上;全天候晝夜作戰;反應迅速且攔截時間短;可以在沒有任何艦載作戰系統的情況下自主作戰,“發射後不用管”;導彈戰鬥部殺傷力強。國外典型的點防禦導彈及導彈系統主要有:
  “增強型海麻雀”(ESSM)導彈


ESSM是雷聲公司為美國海軍研製的艦空導彈,是RIM一7M“海麻雀”的改進型,可對付技術先進的高速、低雷達截面的機動型反艦導彈。
2004年1月獲得了批量生產許可,將裝備在航空母艦、“提康得羅加”級“宙斯盾”巡洋艦、“阿利‧伯克”級“宙斯盾”驅逐艦和下一代DD(x)驅逐艦上。
ESSM可從Mk41或Mk48垂直發射系統發射,也可從傳統的Mk29發射架發射。1個Mk41發射單元可放置1個Mk25四聯裝貯運發射箱(裝4枚ESSM導彈),可極大提高導彈火力密度。ESSM採用自動駕駛儀進行中段制導,通過發射艦的資料鏈來進行校正,在攔截末段轉為半主動雷達尋的。雙模(半主動雷達和紅外)導引頭可能是其今後的發展方向。
  法國“西北風”導彈
“西北風”是由法國馬特拉公司研製的一種超近程地空輕型導彈,用於對付低空、超低空大規模飽和攻擊,具有機動性好、威力大、反應時間短等特點。目前該導彈已發展到“西北風2”,成為完全自主的“發射後不用管”導彈,可攔截各類空中目標,包括低紅外特徵目標。導彈的最大速度為2.5馬赫,最大攔截距離為6000米,戰鬥部品質為3千克,帶有近炸引信。導彈採用高靈敏度、多元紅外致冷導引頭,通過被動紅外尋的進行制導。
“薩德拉爾”(Sadral)、“西姆巴德”(Simbad)和“特拉爾”(Tetral)艦載防空系統都採用“西北風”作為攔截導彈。
“薩德拉爾”可作為較小型艦船的主要防空系統,也可作為大型艦船的輔助防空系統。l套發射裝置可裝6枚“西北風”,該系統可與艦上作戰系統相連,也可採用自主操作方式,能在目標分派後5秒發射導彈,發射間隔為3秒。
“西姆巴德”是為小型艦船設計的一種更為輕便、簡易的防空系統。它為人工作業系統,發射裝置裝有2枚“西北風”。通過使用“西姆巴德”控制裝置或在夜間使用熱成像裝置,可提高操作人員的作戰水準。
“特拉爾”的作用與“薩德拉爾”相似,但它的發射裝置只能裝4枚“西北風”。“特拉爾”將向更為小型、輕便的方向發展,以適用於具有隱身能力的戰艦。
  法國垂直發射型“米卡”導彈系統
垂直發射(VL)型“米卡”是第一套能對抗飽和攻擊的點防禦導彈系統。它由法國馬特拉公司研製,採用的導彈是以“米卡”空對空導彈為基礎發展的,可在全天候和任何電子戰環境下晝夜實施對抗;並具有推力向量控制系統,可垂直發射,從而提高了射速和靈活性,縮短了反應時間。
VL型“米卡”是一種“發射後不用管”武器,主要的制導系統在彈上,在飛行過程中系統完全自主,採用主動雷達尋的或紅外成像制導。由於VL型“米卡”是模組化垂直發射單元,因此其數量可以任意增減以適應不同噸位的水面艦艇,而且可整體加裝在甲板或艦艇的上層建築上。
VL型“米卡”不會破壞艦船原有的整體隱身能力,並且能與艦上現成的感測器系統有效整合,無須設計專門的火控系統,甚至不用專門的控制臺。這極大地降低了VL型“米卡”的改裝費用,對於許多經費有限而又急於提升艦艇點防禦能力的國家具有很強的吸引力。
  “海狼”導彈系統

“海狼”是第一套經歷過實戰的艦載近程低空反導點防禦系統,由英國宇航公司研製,主要用於全方位攔截各種反艦導彈、飛機等來襲目標。
“海狼”採用雷達或電視跟蹤和無線電指令制導。破片殺傷型戰鬥部的殺傷半徑為8米,最大射程為7.5千米,最大速度超過2馬赫。第3代“海狼”(即目前使用的垂直發射型“海狼”與垂直發射型“米卡”相類似,同樣裝在密封發射箱內,具有完全自主、快速反應和作戰的能力。
垂直發射型“海狼”採用1~2部雷達跟蹤裝置,可全天候晝夜作戰,由瞄準線指令系統制導。
2004年,英國海軍開始對“海狼”點防禦系統進行改造。這次中期改造計畫旨在提高現役常規發射型“海狼”和垂直發射型“海狼”的性能、可靠性和可維護性,同時安裝一套對用戶更友好的人機界面。
  以色列“巴拉克-1”導彈系統
“巴拉克一1”艦載點防禦系統是海軍專用防禦系統,是以色列航空工業公司和拉斐爾武器發展局共同投資發展的,用於對抗亞聲速和超聲速的反艦威脅,包括飛機、反艦導彈、無人機等。
“巴拉克-1”採用標準元件,集裝箱式垂直發射裝置安裝在艦船的專用艙中,可快速地與新導彈一起再補足,維持戰鬥準備就緒狀態。1套典型系統配置8枚導彈,導彈採用雷達指令制導。由於系統建有戰術圖像和威脅評估資料庫,因此可對威脅做出迅速回應。2004年初印度向以色列採購了價值5800萬美元的“巴拉克”系統,以增強海軍水面艦艇的防空能力。
  美國“拉姆”導彈系統
“拉姆”是以輕巧、快速反應、“發射後不用管”為特徵的近程低空點防禦導彈系統,由美國雷聲導彈系統公司和德國拉姆系統公司聯合研製,可裝備在大、中、小型艦艇上,用於攔截各種掠海飛行的反艦導彈和低空高速飛機。“拉姆”導彈是在美國AIM一9L“響尾蛇”空對空導彈的基礎上改進的,導彈外型基本相同,內部改動較大。
“拉姆”的自動駕駛儀與旋轉彈體相結合,使導彈在飛行末段機動能力大於20g。由於大量採用了微電子和微處理機,結構更緊湊。使用Mk44導彈貯藏箱及21管Mk49導彈發射系統後,系統將具有更強的殺傷力及多目標攔截能力。目前,較小型艦船使用的11管發射裝置正處於研製階段。“拉姆”導彈裝備雷達和紅外雙模被動導引頭,可攔截無雷達輻射的反艦導彈。
目前,德國、美國、韓國海軍都裝備有“拉姆”系統,而希臘海軍也已經接收了第一套“拉姆”導彈系統。2004年10月,韓國又向美國雷聲公司購買了價值2500萬美元的“拉姆”系統,以裝備正在研製的3艘KDX一3“宙斯盾”驅逐艦,這是韓國第4次購買“拉姆”武器系統。
  “薩阿姆”(SAAM)導彈系統
SAAM是歐洲“主要防空導彈系統”(PAAMS)的第二層系統,作為點防禦或區域防禦武器,其導彈射程為30千米、攔截高度為10千米。PAAMS同時採用“紫菀15”(Asterl5)和“紫菀30”(Aster30)艦空導彈;SAAM則只採用“紫菀15”艦空導彈,垂直發射,通過多功能電子掃描雷達的火控系統進行操作。SAAM具有快速的反應時間、很高的射速(每10秒發射8枚),1套發射系統可同時攔截10個以上目標。
SAAM導彈系統不久前從“馬卡”(Makkah)號護衛艦上成功進行了實彈發射試驗,這是該系統連續第3次直接命中並擊毀目標。
  俄國SA-N-9“克里諾克”導彈系統
SA—N一9點防禦系統由俄羅斯阿勒泰設計局研製,採用的艦空導彈由火炬設計局研製,是把陸軍型SA一15“道爾”導彈“移植”到艦上使用。“道爾”導彈在陸軍野戰防空導彈家族中享有盛譽,SA—N一9的性能也相當優秀。該彈長2.97米,彈徑0.22米,彈重165千克,戰鬥部重15千克,最大速度850米/秒,可攔截高度在10~6000米、距離1500~6000米的反艦導彈和高度在10~6000米、距離1500~12000米的作戰飛機。
SA—N一9導彈採用鴨式佈局、指令制導、垂直發射方式。發動機為單級雙推力火箭發動機,引信為脈衝多普勒引信,單發殺傷概率90%。為了解決導彈垂直發射後的轉彎問題,該導彈採取了一種非常獨特的方法,就是在彈體中部採用1 0個小燃氣噴管來控制導彈垂直發射飛行段的快速轉彎。相比之下,國際上普遍採用的在導彈發動機尾部加裝燃氣舵的推力向量控制轉彎的方法則顯得技術複雜、研製難度大。 SA-N-9近程防空導彈系統採用了許多新技術,性能先進,俄羅斯僅裝備本國海軍而未向國外出口。而且,俄羅斯一直沒有放棄對SA-N-9的改進,主要是提高反應速度、提升導彈性能及降低成本。
http://jczs.news.sina.com.cn/p/2006-01-13/0743343996.html


(楨:中科院1997年首次對外公開、由天劍1空-空飛彈改成的地-空捷羚防空系統、就不時傳出將有像美中的天劍2型,搞到美國已放棄射程只有20公里的AIM-120地對空飛彈 (SLAMRAAM)、改推50公里的增强型SLAMRAAM-ER,中國也從20公里的SD-10獵手2、發展50公里的增强型地空-10。
  2013.11.4才在立院外交國防委員會上,聽到要在康定級改裝射程預估30公里的斜射版天劍2、並說考慮垂射。
  以美中的經驗,斜射版天劍2的30公里要打對折、就要花百億,垂射更短、即使能也不值!

天劍飛彈補罩門 拉法葉艦防空戰力將大增【聯合報2013.11.05


康定級巡防艦,艦艏主砲後方的海欉樹飛彈發射器,將被國造天劍二型飛彈取代。
國軍的六艘康定(拉法葉)級巡防艦,服役十餘年來,防空武器卻一直處於「聊勝於無」,始終是級艦的一大罩門。海軍昨天在立院證實,將以國造天劍二型飛彈替代現用的老式海欉樹飛彈,預計民國一○六年度開始改裝,將可大幅提升防空戰力。
  康定級是法國海軍的拉法葉級艦(楨:法國本有雲母飛彈之艦-空垂射型,只是法要天價改裝),於一九九六至一九九八年間服役,外型採用匿蹤設計,可減少被敵方雷達偵測的機會。但是在防空武器,僅有一具從陽字號老驅逐艦號拆下的海欉樹飛彈發射器。紅外線導引的海欉飛彈射程只有十公里,僅能追蹤敵機引擎的排熱,因此必須「等敵機飛走時才攻擊」,對空戰力在海軍主戰艦艇中敬陪末座。在國軍歷次公開實彈射擊中,海欉也是最常「出包」的項目。
  天劍二型是經國號戰機使用的空對空飛彈,改裝為軍艦防空用,射程預估卅公里。飛彈採主動雷達導引,本身裝有小型雷達,可以「射後不理」,能同時接戰多個目標。
  昨天在立院外交國防委員會,國民黨立委林郁方問,海欉飛彈原本就是取得新式飛彈前的過渡措施,但卻一用十多年;不但性能落伍,而且彈體老化問題嚴重。軍方是否有計畫,以國造天劍二型飛彈取代?海軍參謀長高天忠回答,已經規劃以天劍二型取代海欉樹,將由一○六年開始換裝。
  林郁方追問,天劍二型能否採取垂直發射?高天忠說,垂直發射雖是最佳選項,但考慮預算等因素,恐怕有困難。中科院院長金壽豐說,天劍二型垂直發射的能量幾乎已經成熟,但我方沒有康定級艦的完整藍圖,所以無法進行必要的艦艇修改。
  林郁方會後表示,海軍從十年前開始,就已籌畫換裝性能較佳的防空飛彈,但因各種因素延宕至今。根據軍方「民國一○六年開始換裝」推估,相關海上試射應該在明年或後年完成。配合相關射控系統更新,估計預算需求逼近一百億元。
官員透露,改裝後的康定級艦,將在艦艏原先海欉飛彈位置,改裝兩座傾斜式發射架,總共可攜帶十六枚天劍二型飛彈。海軍也規劃改裝一艘即將退役的濟陽(諾克斯)級巡防艦,作為測試平台。
  回應
問題根本不在有沒有拉法葉艦藍圖,天劍二型垂直發射研發沒成功,只能斜射。

捷羚防空飛彈系統

File:Antelope Air Defense System in Songshan Air Force Base 20110813a.jpg
捷羚防空飛彈系統(Antelope Air Defense System)為中華民國中山科學研究院以天劍一型為基礎自行研發的的陸射防空系統,1995年開始研發,1997年首次對外公開。捷羚防空系統主要由一飛彈發射塔構成,此發射塔包括目標獲得、射控能力,並配備4枚天劍一型飛彈,採用「雷達與紅外線影像」複合式目標偵蒐系統,無論日、夜均可輕易偵獲敵機,射高6000m,有效射程9km(楨:?9km乃空-空型,面-空型要減半!)。並裝置一具前視紅外線偵測儀。載具可多樣化,最初研發時,有以悍馬車,及CM-31裝甲車背負測試,之後量產型以豐田商用卡車背負。系統只需兩人便可操作,射手與追瞄手在卡車駕駛座上工作,也可用電纜聯結在車外操縱。

法國面-空型雲母飛彈

法国特色的防空系统:米卡导弹家族(组图)上
法國雲母(Mica陸譯米卡 )飛彈之空-空型有效射程超過 50公里 ,而防空型則因發射初期需對抗地心引力,並達到所需的高度與速度,消耗了大部分燃料,加上雲母飛彈本身纖細的彈體,無法裝上太多固態火箭燃料,因此面-空型最大射程只有 20公里,以30G 飛行時,有效射程約 12公里 。雲母重112公斤,長3.10米,徑165毫米,紫苑-15 則重300公斤,長4米,徑180毫米,射程30公里,故法國用紫苑-30/15為高低配。
法國戴高樂號航空母艦上Aster-15短程防空飛彈。最大射程(km)反飛機:30/反飛彈:15
SAMP/T陸基防空飛彈系統的八聯裝發射車,前方為Aster-30防空飛彈的模型。最大射程(km)對高空飛機100/對戰機35~45/對超音速飛彈15~20
經過重疊處理的Aster-30防空飛彈發射連續畫面,注意向量推力系統使其發射後快速轉向。

美國AIM-120地對空飛彈

美國AIM-120地對空飛彈「陸射型先進中程地對空飛彈」(SLAMRAAM) 雷神公司成功自悍馬車上安裝的5發飛彈架發射AMRAAM成功,飛彈是接收另外一具雷達傳遞過來的初始導引訊號,攔截低空近距離目標,而由愛國者飛彈負責高空遠程的目標。AIM-120主動雷達制導空空的動力射程號稱100,但是改裝成地空導彈,如挪威的NASAMS,後者的射程直線下降低到20公里。

中國獵手2防空飛彈

航展现场报道:揭秘国产猎手II型综合防御系统
獵手2是由中國航天工業集團研制的,總計有2臺載車,武器系統車爲一臺4管上支架發射系統。其中外側安置左右各一枚霹靂PL-9C近程低空防禦導彈,內側左右各安置一枚閃電SD-10中高空防禦導彈。這樣的組合依據現場介紹說,可以達到防禦從15-21000米高空的各類各型目標。SD-10和PL-9C均屬于發射後不用管的智能型導彈

中國地空-10防空飛彈

中國DK(地空)-10防空飛彈是SD-10飛彈的防空型號,於2012珠海航展展出,設計思路與ESSM (美國北约增强型海麻雀導彈)類似。該彈制導與戰鬥部部分與SD-10類似,因從地面發射需要消耗更多燃料,故而發動機改用直徑與長度都有增加的增強型發動機。DK-10長度為5.07米,前半部直徑0.203米與SD-10相同,後半部直徑增加到0.26米,舵展0.75米(展開),折疊後0.66米,重約340公斤,最大射程50公里(SD-10超過100),射高30-20000米。
ESSM (美國北约增强型海麻雀導彈)
美国海军中近程防空导弹实录中(组图)
美國阿利伯克級驅逐艦發射海麻雀ESSM防空導彈試驗。
  DK-10天龍中程防空系統,最多能同時搜索144個目標並引導12枚導彈進行攻擊,其雷達系統能夠搜索130公里之內的目標,殺傷目標高度為30至20000米。天龍系統由1輛指揮車、1座IBIS130機動式三座標目標搜索雷達和最多6套自行發射裝置(各配4枚導彈)組成。它使用一級固體燃料導彈,單發殺傷殲擊機類目標的概率為80%。
  以上指標已與ESSM相當,相比較之下,中國目前裝備的SA-N-12中程防空導彈,它的長度達到5.5米,直徑0.4米,發射重量超過700公斤,最大射程才達到50公里,這反映了中國在固體火箭發動機技術、制導系統方面的進步,不過可能與ESSM還是有差距,後者的直徑與DK-10相當,但是長度只有3.7米,不過射程仍然達到了50公里,這也反映了中國在固體火箭發動機技術方面與當今最先進的水準的確還有一定的差距。
  為什麼新一代防空導彈的射程要求在50公里,早期的攻擊機主要使用普通炸彈、航空火箭攻擊目標,利用光學瞄準具或者平顯、鐳射測距儀等構成的對地攻擊火控系統,它只能支援大約10公里左右的作用距離,雖然制導武器也已經使用,但是它們的射程也比較近,AGM-65小牛導彈的射程也不過24公里,這樣早期的點防禦防空導彈射程達到20公里左右就可以覆蓋對方攻擊機的攻擊範圍。進入新世紀,隨著技術的進步,滑翔彈翼、先進制導系統等相繼在機載武器領域得到運用,各種空地武器的攻擊距離得到大為提高,甚至象普通的航空炸彈,配備一對大展弦比彈翼、低成本INS/GPS制導系統,它的高空投放距離也可以增加到50公里以上,這樣就需要點防禦防空導彈的射程進一步增加,以提高系統抗擊空襲兵器的能力。
  這一點在各種空對空導彈改裝的地空導彈系統發展歷程上表現的尤其明顯,空對空導彈由於載機速度、較高,賦予導彈較高的初始能量,而地空導彈發射的時候,處於零高度、零速度狀態,同時導彈爬升過程中也要消耗大量的能量,所以同樣條件下地空導彈的射程要遠低於空對空導彈,AIM-120主動雷達制導空空的動力射程號稱100,但是改裝成地空導彈,如挪威的NASAMS,後者的射程直線下降低到20公里。不過這個指標對於早期的防空系統來說,仍然可以接受,對於新一代防空系統來說,就顯得偏低,所以我們看以由有些系統和DK-10一樣,加強了固體火箭發動機以提高導彈的射程,除了SLAMRAAM-ER(即美國AIM-120地對空飛彈的增强型,2008-5-29從挪威NASAMS測試車完成首次試射。SLAMRAAM-ER基本設計在2007年的巴黎航展上首次展出,它採用了新的彈體設計,使用了RIM-162ESSM導彈的火箭發動機和戰鬥部以及AIM-120C先進中距空對空導彈(AMRAAM)的主動雷達導引頭。該導彈最大直徑可能與ESSM相近,為254mm,長度約為3.68m。新型導彈與ESSM相比有一個重大改進,即在彈體後部沒有燃氣舵控制系統,裝備了新的增程型導彈的NASAMS系統或SLAMRAAM系統的射程將超越現有的霍克-鷹式中程面空導彈系統),還有義大利的阿斯派德MK30。
挪威NASAMS
  需要指出的是導彈的射程是由遠界、近界、高界、低界構成一的下立體空間圖形,它受到諸多因素的制約,也就是導彈的射程50公里,還要看目標的類型、高度、航向、機動等指標,此外還有一個非常重要的限制因素就是雷達系統的視距,也就是說不論導彈的射程有多少,它只能攻擊雷達能夠發現、識別和鎖定的目標。
  這個在艦空導彈方面表現的尤其突出,我們知道現代對海攻擊已經由原來的炸彈發展為反艦導彈,這樣艦空導彈的攔截目標由飛機轉變為反艦導彈,由於現代反艦導彈能夠掠海攻擊,所以艦載防空導彈系統對它的雷達視距就比較低,一般都在30公里左右,象宙斯盾艦艇這樣的防空艦艇,由於相控陣天線較重,安裝位置較低,所以探測距離還要近一點,一般認為宙斯盾艦艇對於掠海高度為5米的反艦導彈,發現距離為25公里。那麼ESSM對於這個狀態的反艦導彈攔截距離就要降低到25公里。
  早期的阿斯派德導彈,注意後部的區別 我們回過頭來看一下DK-10的資料,就會發現它的最低射高為30米,這個指標用於野戰防空尚可,考慮到地形、障礙物等因素,所以一般而言,現代空襲兵器的高度在20米以上,如果是丘陵、山區還要高一點,但是用於艦空導彈來說,就明顯不足足,我們知道海面比陸地要平坦的多,也沒有那麼多的障礙物,所以反艦導彈可以在5米高度掠海突防,DK-10這個30米的指標明顯不足夠,甚至還比不上早期的SA-N-7使用的9M38導彈,後者對於反艦導彈最小攔截高度為10米,而最新的9M317導彈的則降低到5米,所以說DK-10對於超低空掠海目標攔截能力就比較有限。俄羅斯的9M317導彈的最低攔截高度達到5米 除了雷達視距之外,目標的機動能力對導彈的射程也有影響,這是因為當目標進行機動的時候,導彈也要隨之進行機動,以便保證與目標交匯,這樣的機動也要消耗導彈的能量,從而降低導彈的射程,現代反艦導彈在末段已經可以進行較大負荷的機動,如蛇形彈道,以避開艦空導彈的攔截,所以攔截這樣目標的時候,艦空導彈的攔截範圍也會下降。一般認為艦空導彈的機動負荷要達到目標的3倍才能有比較好的命中概率,SA-N-7/-12使用的9M38/-317導彈超載大約在24G左右,因此可以攔截進行8G超載機動的目標,而ESSM高達50G,攔截能力明顯增強。
  由於相關廠所沒有公開DK-10的最大機動超載,只能根據它相關的設計進行大致的推測, DK-10保留了SD-10的正常式氣動佈局,也就是說彈翼在前,尾舵在後,不過它的彈翼改成了邊條翼,降低導彈的尺寸,用利於裝入導彈發射箱之中,但是DK-10的彈翼面積尺寸較小,尤其是長度很短,不象ESSM、SLAMRAAM-ER那樣邊條一直延伸到彈尾,這樣的設計可能是彈翼的展弦比較大,誘導阻力和流體摩擦阻力較小,因此降低導彈亞音速飛行時候的阻力,有助於提高導彈加速能力,但是在超音速以後的阻力就比較大。ESSM的邊條翼一直延伸到尾部 不過這個設計比較大的特點就是機動性能不足,DK-10A這樣的導彈飛行速度不快,因此導彈的升力很大一部分來源於彈翼,相應的導彈的彈翼越大,法向機動能力就越好,對於邊條翼來說,較長的邊條還有以下幾個方面的優勢,一個是穩定重心,我們知道固體火箭發動機防空導彈很大一部分都是固體燃料,這樣當固體燃料燃燒完了以後,後面就是一個空殼,全彈的重心就會前移,這個時候就會對導彈的穩定性造成影響,如果邊條較長,那麼就可以起到穩定重心的作用,降低重心的變化範圍,提高導彈的機動性能。
  還有一點也非常重要,當固體燃料完了以後,後面成為空殼,因此當導彈進行機動的時候,會產生很大的超載,相應的這段彈體就會受到較大的作用力,可能會導致彈體的變形,影響導彈的機動性能,所以需要對它進行加強,而邊條翼恰好就可以起到加強筋的使用,以提高彈體的剛度,避免了後彈體採用高強度材料,導致導彈的重量增加。所以我們看到ESSM、SLAMRAAM-ER等導彈的邊條都非常長,一直延伸到彈尾,甚至邊條下面還有加強筋,用於加強彈體的強度。
 因此從這個角度來說,可能很難讓人DK-10的機動超載持樂觀態度,如果沒有什麼特別的手段,如側推火箭技術的引入,從它的彈體來看,這個可能性基本上可以排除, DK-10A的機動超載很難達到以ESSM的50G水準,考慮到基本型SD-10A的機動超載為40G左右,那麼DK-10A的機動超載可能要低一些,不過好於SA-N-7/-12的24G的可能性還是非常大。 綜上所述,我們可以看到DK-10A目前狀態可能和SLAMRAAM-ER差不多,是一種以野戰防空為基本目標的新型防空導彈武器系統。http://tieba.baidu.com/p/2610758261

美媒稱中國新30毫米艦炮將大量裝備支援艦 2011-07-12
美國環球戰略網2011-07-10日撰文稱,某中國公司正在對外推銷其AK-130單管艦炮。這款艦炮是中國多管(6-10)近戰武器系統的衍射型武器系統,可用于防禦導彈及小型艦艇襲擊,未來或將大規模部署中國支援艦。對于海上支援艦或大型商船而言,AK-130單管艦炮有重要作用。這款艦炮可保護船只不受海盜或恐怖分子威脅。
由于該系統可自動探測並瞄准可疑目標,所以商船船員無需經過太多訓練既可使用AK-130艦炮。在非自動動模式下,操作員(或商船高級船員)可通過點擊與近程武器系統相連電腦的鼠標發射炮彈。AK-130艦炮重不足1噸,船只甲板兩側各加裝一座,或僅在船首加裝一座。雖然每座AK-130艦炮的成本超過1百萬美元,但在索馬裏海盜威脅消失後,解放軍可將這種艦炮轉移至其規模日益擴大的海軍支援艦艇上。
http://war.163.com/11/0712/10/78OOOFU600011MTO.html

新型10管陸海通用版近防系統方案設想>設計師 王偉

 輙新型10管F海通用版近防系艉霈袛想(?
火炮由10根炮管組成,口徑230毫米

輙新型10管F海通用版近防系艉霈袛想(?

  目前火炮用的發射藥都是固體火藥。彈丸和發射藥組裝在一起,即所謂的炮彈。固體發射藥是一種具有固定形狀、燃燒速度很快的化學物質,而液體發射藥是一種沒有固定形狀的化學物質。液體發射藥火炮使用液體發射藥,平時發射藥與彈丸分開保存,發射時同時裝填。隨著現代戰爭的發展,對火炮的射速、射程及精度的要求越來越高,固定發射藥火炮有自身的局限性,因此我做了一個應用液體發射藥的近防炮設想。
  此款近防炮主要應用于海軍及陸軍的近程防空。火炮由10根炮管組成,口徑230毫米,每一根炮管有獨立的供彈機構、供藥機構及冷卻機構等。但10根炮管共用一個液體發射藥儲箱。由于沒有複雜的灋蔇ⅱi機構等,此火炮的結構緊湊,系統重量較小、火力密度大,這對一款近防炮來說是至關重要的。而采用液體發射藥也有F多的優點,首先液體發射藥裝藥密度比固體發射藥大40%,單位體積的能量也相應大40%,因此同樣體積的裝藥,液體發射藥發射的炮彈初速大、射程遠。另外,液體發射藥的燃燒溫度比固體發射藥低,可減輕炮管磨損,延長使用壽命。在發射時炮口的火焰、煙霧較少,聲音也小,射擊時不易暴露。精確控制發射藥的注入量可以調節火炮射程、提高命中精度。由于此火炮不用灋腄A因此連發的間隔時間也大大縮短,射速非常高。但是由于不灋腄A火炮內的熱量無法隨彈殼帶出,所以在火炮身管外設置了冷卻裝置,由循環的冷卻液2火炮降溫。
  另外,此款近防炮的上方安裝有光學及雷達觀瞄系統,與現役730近防炮上的系統相同,在此方面我們的技術已經非常成熟。配合先進的火控系統,密集的彈幕定會對來襲導彈造成致命殺傷。現代兵器第11期
http://mil.news.sina.com.cn/p/2008-12-11/0729534158.html

世界上70%小口徑近防武器無法攔截2馬赫導彈《兵器知識》杜文龍

  隨著大炮巨艦時代的終結,海、空、潛三基反艦導彈以超乎想像的速度.成爲海戰場令人恐懼的新殺手。1982年.南大西洋冰冷的海水吞沒了英國皇家的驕傲,“謝菲爾德”號導彈驅逐艦被亞音速的“飛魚”導彈擊沈後.英國海軍以異乎尋常的速度爲水面艦艇配備了“密集陣”和“守門員”近防武器系統,成爲當日耀眼的明星。
  進入20世紀90年代以後,反艦導彈呈現出了超高速、超低空、高機動、大威力的顯著特征,水面艦艇賴以生存的最後一道防線——近程防禦系統,面臨空前嚴峻的挑戰。在反艦導彈的立體攻勢面前,以“密集陣”、“守門員”、AK一630爲代表的小口徑速射艦炮做好准備了嗎?
  無以複加的射速
  據國外專家計算,針對不同的目標速度,在武器系統精度不變的前提下,爲保證全航路至少命中一發的概率,在有效攔截區段內火炮射彈數應基本保持一致。隨著來襲導彈飛行速度的增加。火炮射速也應相應提高。
  攔截速度1馬赫的掠海反艦導彈,火炮射速要達到4200發/分,這對于現役的多型近防火炮問題不大。但此後的一組數據會令多數速射炮力不從心:攔截1.5馬赫的導彈.射速要5597發/分:攔截2馬赫的導彈.射速要6713發/分:攔截2.5馬赫的導彈要達到7 626發/分:攔截3馬赫的導彈.射速要8386發/分:3.5馬赫要9028發/分:4馬赫要9 579發/分:4.5馬赫要10056發/分。也就是說,近程防禦系統要保證在全航路上有一發炮彈命中飛行速度爲2~4.5馬赫的導彈.就必須發展射速在7000~10000發/分左右的超高射速火炮。
  據對13種現役小口徑艦炮的統計,只有4種超過7000發/分,這就意味著還有70%的小口徑艦炮無法在飛行速度超過2馬赫的反艦導彈面前爲艦艇築起一道安全屏障。在現有的技術條件下,小口徑艦炮的射速已經被逼到了極限,在不得不采取6管、7管甚至12管配置的情況下才勉強達到了這一射速。那麽,射速上升的空間還有多少? 爲變相提高射速,瑞士、意大利等國在彈藥技術上下足了功夫,采取了所謂間接命中體制。如瑞士的“阿海德”(A—HEAD)彈藥,使用了一種集束定向預制破片抛射技術,每發炮彈內裝有152粒重金屬制成的圓柱形彈丸。每粒彈丸重3-3克。彈體底部裝有可編程的近炸時間引信,炮彈通過炮口前端的三個線圈後,彈上可編程時間引信就裝定了精確的時間指令。當炮彈飛到預定距離時.點燃抛射藥,將彈內152粒彈丸以1200米/秒的相對速度以定向集束形式抛射。如果快速發射25發AHEAD炮彈.可以在來襲導彈的前方形成~個直徑約8米、由3800個動能殺傷子彈丸構成的彈幕。這一措施大大提高了炮彈命中目標的概率。不過,經過計算分析,美、英有關專家認爲:就摧毀能量而言,如果要把直接命中體制與間接命中體制加以比較的話,需要250次間接命中才能産生1次直接命中所産生的摧毀能量。就價格來講,1發近炸引信彈的造價至少是直接命中彈的5倍,這中間的效費比使人們在選擇時,很難快速而客觀地爲任何一方舉起手來。
  在無以複加的射速面前.小口徑艦炮陷入了兩難境地。
  射程過小的隱患
  小口徑速射艦炮武器系統射程多在1500~3000米之間,各國海軍越來越擔心它們能否有機會在過小的射程內摧毀超音速導彈。
  根據計算.艦載雷達發現掠海小目標的距離爲18~27千米,對于亞音速導彈能保證60~90秒的反應和抗擊時間。但對于超音速彈僅有20~30秒,除去武器系統的反應時間,真正能夠用于抗擊的不過10秒左右。而進入3 000米有效殺傷範圍後的時間只有2—3秒,這就意味著“密集陣”只有一次把50,75發炮彈射出炮膛的開火機會。此外由于一些導彈在飛行末端采用了不規則蛇形機動.防空武器進行跟蹤和鎖定都極爲困難。
  現役“密集陣”、“守門員”們均沒有把握防範超音速導彈的攻擊。
  克林頓執政時期,面對蕭條的蘇聯軍工企業,美國政府曾向俄羅斯秘密購買了超音速反艦導彈進行攔截試驗。在遭俄羅斯彩虹設計局拒絕後,轉而向星火國家科研制造中心購買KH一31超音速反艦導彈。1995年5月.美海軍以470萬美元引進4枚KH一31導彈並改裝成MA一31靶彈。在隨後的攔截試驗中,美海軍未能將高速飛行的MA一31靶彈擊落。研究表明:如果“日炙”導彈襲來,“密集陣”系統只有2秒鍾時間.這對防禦340千克彈頭的毀滅性撞擊根本不夠。
  蘇聯通過論證後認爲,AK一630型6管30毫米艦炮武器系統難以有效攔截90年代後期出現的反艦導彈,1975年便著手研制第三代近程反導武器系統。
  時間、速度,是近防小口徑艦炮與反艦導彈永恒的話題。就目前雙方對抗的情況而言,後者似乎占據優勢並有穩固的地位,而且在短時間內難以撼動。蘇聯時期發明的高彈道攻擊方法目前仍被許多型號反艦導彈所采用。印度的“布拉莫斯”、俄羅斯的“俱樂部”等反艦導彈在攻擊的最後階段,能夠爬升到數千甚至1萬米的彈道高點後,以大角度俯;中攻擊目標,至3 500米高度時的平均速度能達到5馬赫,這樣從進入近程火炮防禦系統3 000~300米高度的殺傷範圍開始到命中目標,僅有1秒多的時間!這恐怕連火炮機械系統調整射向的時間都無法滿足。在目前的條件下.絕大多數小口徑高炮基本沒有防“過頂”攻擊的能力.艦艇正上方就成了裸露的攻擊窗口.這在近期內也難以解決。
  難以撼動的能量
  反艦導彈的攻擊多采用戰鬥部與彈體不再分離的方式,在近距離命中時.常會同時出現除戰鬥部之外的燃料等附加破壞效應。“謝菲爾德”就是飛魚導彈160千克推進藥柱的受害者。
  據統計,現役的近程、中程、遠程反艦導彈發射重量多在200、600、1200千克左右,戰鬥部多在150~300千克。俄羅斯的部分反艦導彈要大大超出這一重量,SS—N一19更是達到了令人恐怖的7噸,戰鬥部也接近1噸。這一重量與高亞音速甚至高超音速的結合,所形成的巨大能量與小口徑艦炮普遍采用的20~30毫米炮彈平均重量不到100克的彈丸、“阿海德”(AHEAD)彈藥的3-3克小彈丸相比較.前者似乎更加像凶猛的“綠巨人”。在反艦導彈一住無前的攻勢面前,小口徑艦炮能夠以小博大嗎?
  1974年底至1975年初,美國把退役的“坎寧安”號驅逐艦改裝成無人遙控試驗艦,並在艦上安裝了“密集陣”系統。1975年10月.美國爲了驗證“密集陣”系統的作戰效能,用“坎寧安”號進行了實彈攔截試驗。試驗中雖然成功地攔截了BWM一3E超音速靶機和“小牛”反艦導彈等目標.但在攔截1枚速度本不高的“白眼星”電視制導炸彈時.雖然“密集陣”系統取得了命中10發的成績(炸彈頭部命中1發、尾部命中9發),但懷揣908千克MK84常規炸彈的“白眼星”電視制導炸彈仍帶傷擊中靶艦,在艦體上撕開了1個9米×12米的洞。對于單項試驗而言.前面的攔截試驗是成功的,但對于整個試驗而言.“密集陣”的成績很難稱得上是合格,而且它還暴露出小口徑彈丸威力不足的缺陷。
  另外一種情況也值得關注。即使小口徑彈丸能夠毀傷導彈,但由于攔截距離過近.仍會有小口徑彈丸只起到了撕裂導彈戰鬥部的作用,從而引發了高速飛行戰鬥部的解體或者提前引爆,導彈較大的碎片仍可以進入艦體內造成重大損傷.較小的碎片也可擊中上層建築表面脆弱而暴露的偵察預警設備等目標。對于高度依賴指揮通信的現代艦艇,其潛在威力有可能使其喪失或者部分喪失戰鬥力。
  爲了增強毀傷能力,各國爲小口徑艦炮研制了多種彈藥以提高終點效應,如脫殼穿甲彈、近炸引信預制破片彈、多功能引信彈藥等等,脫殼穿甲彈還采用了貧化鈾或鎢合金彈芯。但這些手段並沒有從根本上使小口徑彈藥的能量發生質的躍升,抵禦來勢凶猛的反艦導彈仍是一項難以完成的任務。
  多目標面前困境
  超音速飽和攻擊.曾被蘇聯海軍元帥戈爾什科夫譽爲對付航母編隊最好也是唯一的辦法。今天,延續這一思路,任何一種現代化大型水面艦艇在今後的海戰中,都會受到多枚刻意組織起來的反艦導彈的共同“關照”,特別是處于海上戰鬥編隊邊緣的艦艇。“密集陣”們面對同一方位的飽和攻擊.能夠爲艦艇化解威脅嗎?
  對小口徑速射艦炮而言,對付多目標能力實際上考驗的是火炮以預定攔截概率對一個航路上的目標完成發射彈數後.調整射擊諸元攔截下一個航路的能力。以“密集陣”攔截SS—N一25“天王星”反艦導彈爲例.“天王星”導彈以亞音速從距離目標1500米飛行到300米用時3.4秒.如果“密集陣”全系統工作正常,射擊4秒後才能達到80%的毀傷概率,然後才能轉移到其它導彈所在的航路。火炮隨動系統的機械轉動後再對准目標方位,一般需要2~3秒,是一種“持續射擊一轉動一再持續射擊”的循環過程,耗時過多。如果同一方向有多枚距離相差無幾的導彈“組團”來襲,“密集陣”系統恐怕就會崩潰。因此,小口徑艦炮近防系統只具備一定的連續攔截多目標的能力,不具備同時攔截多目標能力。來襲導彈飛行速度越高.連續攔截能力越弱,當目標速度達到高超音速後,恐怕攔截1枚都十分勉強。
  寸功未有的遺憾
  “密集陣”們多研制于20世紀70年代末和80年代初,服役時間已經達到了二三十年。在足以使一型武器系統壽終正寢的時段內,小口徑艦炮卻交出了寸功未有的白卷。
  1987年5月17日,兩伊戰爭的襲船戰中,伊拉克戰機發射2枚“飛魚”導彈誤擊美國“佩裏”級護衛艦“斯塔克”號.而“斯塔克”號上的“密集陣”系統競處于“故障”中.艦上擔任反導任務的“密集陣”系統雷達甚至未能發現來襲導彈,“飛魚”導彈毫無阻攔地命中了“戒備森嚴”的“斯塔克”號側舷,造成該艦重傷。2006年7月14日.以色列海軍“薩爾”5型導彈護衛艦“哈尼特”號在毫無防備的情況下被真主黨發射的反艦導彈命中,造成了4名水兵死亡,“哈尼特”號護衛艦上配備的“密集陣”近程防禦系統沒有任何反應。
  “密集陣”近防系統在實戰中寸功未建.但在實彈射擊的演習中卻毫不留情地擊落友軍甚至己方目標。1994年的臺灣“漢光”演習中.臺海軍“成功”號護衛艦上“密集陣”系統的目標是由漢翔公司飛機拖帶的靶機。在“密集陣”急促的射擊聲中.只見拖靶機急速墜落,機上4人全部遇難。1996年日本海上自衛隊“夕霧”號護衛艦的“密集陣”系統在演練防空作戰時,請來了美國海軍的A一6攻擊機拖曳拖靶實彈演練,結果十分巧合,“密集陣”擊中了距離目標5.5千米的A一6,兩名駕駛員僥幸跳傘落海獲救。由此,備受指責的“密集陣”近防系統再次被推到風口浪尖,一時惡評如潮。
  面對目趨嚴重的反艦導彈威脅,美國海軍對“密集陣”系統倍感失望。2001年6月,“小鷹”號航母在日本橫須賀進行例行檢修後,用1座21聯裝發射“拉姆”Blockl近程反導導彈的MK一49發射系統.取代了右舷前方的“海麻雀”艦空導彈和MK一15“密集陣”近程防禦系統。同年12月,“小鷹”號前住中東參加完“持久自由”行動後,再次回到日本橫須賀,左前方的另1座MK一15“密集陣”也被一座MK-49發射系統所取代。至此.“小鷹”號的前方近程防禦任務已完全由“拉姆”Blockl近程反導導彈所承擔。美國海軍的“伯克”級驅逐艦自85號艦開始,位于前甲板B炮位的MK一15被MK-49系統取代,大概也是受“科爾”號光天化日下慘遭偷襲的警示。
  “小鷹”號和“尼米茲”級航空母艦以及最新服役的“伯克”級驅逐艦都放棄了“密集陣”近防系統,由“拉姆”近程防空導彈取而代之。
  “拉姆”來了
  “拉姆”近程防空導彈是目前唯一一種采用雙模導引體制的艦空導彈,具有強大的反導作戰能力。導引頭采用被動雷達和被動紅外雙模導引頭,其中被動雷達導引頭能跟蹤現在世界上所有主動雷達制導的反艦導彈的射頻信號,作用距離遠,導引頭視場寬,武器系統對目標指示的精度要求不高。紅外導引頭采用了紅外/紫外兩個波段,紅外用于探測和跟蹤飛行器輻射出的熱能,紫外用于分辨飛行目標與天空背景,抗幹擾能力強.制導精度比較高,從1993年起。在一系列對超低空掠海飛行的亞音速目標和以超音速飛行並具有大俯沖角的反艦導彈的測試評估試驗中.毀傷概率都達到95%以上。不俗的成績再次點燃了美國海軍的希望。從送裝計劃來分析,曾經輝煌的“密集陣”可能會隨著“拉姆”的出現逐步讓出近程防禦系統主角的位置。
  與小口徑速射艦炮相比,“拉姆”導彈有效彌補了“密集陣”們在反艦導彈面前的尷尬。
  火力覆蓋範圍大。“拉姆”導彈射程500米~8千米,相比小口徑速射艦炮平均460米~3千米的射程,火力覆蓋範圍的遠界增大了2~3倍.近界相差無幾,能夠在導彈的來襲航路上獲得多次攔截機會,多聯裝的發射系統攔截概率會明顯躍升。
  毀傷能力強。“拉姆”導彈采用的9.09千克的WDU-17B連杆式破片戰鬥部,除了有碰撞引信,還采用了DSU一15A/B激光近炸引信,能夠在導引頭精確鎖定目標的條件下.精確摧毀來襲目標,殺傷威力與攔截效果明顯高于小口徑速射艦炮。1999年4月,美國進行的作戰和評估試驗中,24枚“拉姆”Blockl中有23枚成功攔截了目標;在對超音速目標的攔截試驗中.2枚“拉姆”導彈攔截以超音速掠海飛行並做“s”型機動的MQM一8GEER超音速靶機,1枚直接命中目標;在對MA一31靶彈的攔截試驗中也取得了2發2中的成績。這表明“拉姆”具備較強的攔截超音速導彈的能力。
  具備同時攔截多目標能力.‘拉姆”導彈采用全程被動制導,發射後不管.單個多聯裝發射裝置即具有同時攔截多目標的能力。此外,武器系統不需要專門配置搜索、偵察、跟蹤設備,只需由水面艦艇上已有的傳感器提供目標指示即可.而且對數據的精度和數據率要求不高。
  計算表明,對于配備2座21聯裝“拉姆”Blockl的驅逐艦,要連續發射15-20枚反艦導彈才有可能將其重創,而對于只配備“密集陣”系統的艦艇.達到同樣毀傷效果只需要5枚。
  此外,由于“拉姆”導彈采用大量的成熟技術和硬件,研制和裝備費用大幅度下降,顯示出了良好的效費比。優異的性能與合理的價格迅速征服了美國海軍,目前已經爲50多艘艦艇采購了將近4000枚,德國海軍也采購了1000多枚。此外,丹麥、日本、澳大利亞、土耳其等國海軍也在計劃列裝。
  愈演愈烈的“拉姆”之風,可能在今後一段時間內吹散小口徑速射近防系統“密集”的彈幕。彈進炮退,似乎已經,成爲定局。
http://mil.news.sina.com.cn/p/2008-09-16/0756521574.html

俄最新AK630M2近防炮 射速1萬發/分鍾  2009年12月24日

AK630M2由俄圖拉設計局研發,外形采用隱形設計,雙聯裝GSH-6-30機炮發射速度高達1萬發/分鍾,能夠有效對付低空突防的小型目標。
http://slide.mil.news.sina.com.cn/slide_8_204_2302.html

  各國反艦導彈
(小引:相對於美台反艦飛彈的「單彈通用」,共軍的反艦導彈則(比俄還)「多彈單用」(理由之一是更能抗反制、發揮飽和攻擊戰力,但更可能是在生產單位的本位主義不願停產)。雖然似已以「鷹擊HJ-3(C803)」: 結合了「次、超」音速和「艦、潛、空、陸」射的C803遠程反艦導彈為主力,但其它反艦導彈仍繼出改良版。)
  美媒戰略之頁2013-01-29揭秘中國CM-400AKG導彈 是鷹擊12出口版(楨:?)
2012珠海航展現場展出的CM-400AKG導彈和梟龍FC1輕型戰機,從外形看與鷹擊12完全不同
簡氏2013-01-23中國研鷹擊12和鷹擊18超音速反艦導彈:鷹擊-12採用雙進氣口衝壓噴氣發動機設計,重量在2-2.5噸之間,彈長約7米,飛行速度可達2-4馬赫,射程在250公里到500公里,尺寸和重量遠超俄制KH-31反艦導彈(中國以鷹擊-91的代號生產)。中國可能還在研製一款更大的垂直發射反艦導彈,代號鷹擊-18。與中國上世紀購自俄羅斯的KH-41日炙反艦導彈大小差不多。鷹擊-12反艦導彈的研發使中國加入了亞太研發超音速反艦導彈的競賽,包括臺灣的雄風3型反艦導彈,日本的XASM-3空射反艦導彈和印尼從印度引進的布拉莫斯反艦導彈。
臺灣雄風3型反艦導彈
日本XASM-3空射反艦導彈
印度布拉莫斯反艦導彈
  中國CM-400AKG 超音速巡航導彈,重約兩噸,最大射程達250公里,其制導系統包括GPS系統、機載雷達和可識別具體目標的圖像識別系統。其采用固體火箭爲動力裝置,飛行速度超過4馬赫,可利用高速飛行能力突破艦艇防空網。據悉,配備穿甲彈頭和爆破彈頭的這款中國新型導彈主要用于打擊固定目標和航母等慢速運動目標。類似印俄合制的布拉莫斯(楨:?布拉莫斯射程300公里,但重3.2噸、彈長9.4米,徑寬670毫米,空射也重2.5噸,速度才3馬赫,單價則高達200-300萬美元!詳參【圖博館】:俄羅斯反艦導彈家族 共軍的反艦導彈家族)
  英媒:世界上任何一款導彈都無法與中國C805相比?英國《防務周刊》2008-06-02稱:中國最近已成功研制出新型超音速反艦導彈C805,重3噸,長8米,直徑爲670毫米,固體燃料推進,射程380公裏,可攜帶300公斤的常規彈頭,可以從多種平臺上發射。(楨:原來是鷹擊-12!C-805是YJ-8的終級型號)
  【百度百科】鷹擊-12:有人認為鷹擊12是俄軍紅寶石系列反艦導彈的國產化,這種說法可能不準確。有觀點認為:我軍最新的導彈技術水準在某些領域已經領先美國3-5年(比如代號為4171導彈定型任務以完成比鷹擊12理論上領先整整一代,微鐳射抗干擾系統+智慧化衛星制導+分離假彈頭+主被動二程雷達+末段入水攻擊方式,每枚導彈造價380萬美圓左右因造價太高未被量產,但部分技術已被東風31B型導彈使用)  鷹擊12分空射、艦射和潛射三種。  鷹擊12運用了中國最先進的雷射技術成果,解決了抗干擾性問題,即使在脈衝炸彈的干擾下鷹擊12的鐳射抗干擾系統仍然可以100公里不超過1.5米的誤差(鷹擊12即使在發射時就受到了敵方的干擾,按其終極射程550公里計算其誤差也不過9米,況且鷹擊12末段有自動修復程式)。鷹擊12發射後飛向高度為1200米的高空後接受預警雷達的第一次目標鎖定參數後,接受系統將參數發送給鷹擊12的鐳射制導控制系統後,鷹擊12導彈在電子地圖的動態指揮下靜默飛行,速度為1.5馬赫,高度12-15米。當離攻擊目標50海裡的時候,鷹擊12分離出一枚主動式+微波熱制導式空中雷達進行最後階段制導,同時鷹擊12導彈4玫助推導彈點火,導彈以6-8馬赫的速度在上空預警雷達的指令下直擊目標,攻擊最後階段戰鬥部脫離,即使敵方的密集陣或導彈攔截,對於每秒1360米-2080米,體積不大與3立方米的戰鬥部也望彈興歎。  鷹擊12同時具有較強的假彈頭欺騙戰術,當敵方在150公里開外發現鷹擊12後,敵方用導彈攔截,鷹擊12會將其中二枚助推火箭發射進行干擾,只不過在最後的攻擊階段攻擊距離縮短為25海裡,導彈末端攻擊速度降至為3-4馬赫。  鷹擊12導彈的戰鬥部為800公斤的超高爆炸藥,這是為美國航母量身定做的。鷹擊12的潛射型其戰鬥部更重達1200公斤(這就是為什麼鷹擊12的潛射型的射程僅有360公里的原因)  鷹擊12導彈的射程為550公里,但是其燃料部是在發射前通過內置燃料調節器調節後調整其發射射程的,因此內置燃料調節器調節具有很好的調節協調作用,使得導彈在飛行速度、射程方面有很大的變數。  鷹擊12導彈的造價在180萬美圓一枚,因此軍方首批定量只有816枚(不包括潛射型),軍方認為如果鷹擊12導彈的造價在每枚90萬美圓左右方可大量訂購(鷹擊12的總設計師正在考慮鷹擊12分離出的那枚主動式+微波熱制制導式空中雷達,鷹擊12的鐳射抗干擾系統造價更達58萬美圓,僅這兩部分占了鷹擊12 造價的46.11%)。因此軍方僅僅將首批的鷹擊12裝到了170導彈驅逐艦號上,168、169也只能裝鷹擊83反艦導彈了。空軍的殲十和093核動力攻擊潛艇這些高貴血統的克敵利器才能裝備上鷹擊12這種我們中國人的爭氣彈,相信隨著鷹擊12的閃亮登場,將大大提高我軍攻擊航母編隊的能力
衛星照片證實:導彈獵殺航母 中國試驗成功:阿根廷一家軍事論壇SAORBATS近日公佈一張google earth衛星圖片,展示中國戈壁沙漠一個長約200公尺的巨型白色人造結構,被武器轟擊出兩個醒目的巨大彈坑。該論壇並稱這個人造結構是類比美軍大型航母甲板,而造成大彈坑的「武器」則是被稱為「航母殺手」的反艦彈道導彈。大陸環球新聞網2013-1-22刊出《中國反艦彈道導彈模擬打航母試驗首次曝光?》一文反駁,反艦彈道導彈並不是致命的對抗武器,而只是防禦性武器,或說是「不對稱的攻擊手段」。(詳參【圖博館】:巨浪1與東風21  中國航母《航空母艦及其克星》
臺灣之榮光!!世界第一的雄風三型超音速反艦飛彈 :雄風三的體型重量遠低於日炙這表示雄風三的技術層次比日炙高很多(外掛的沖壓引擎vs雄三整合進彈體的衝壓引擎)。雄三射程普通型300KM,加強型600KM;速度兩種大約都在2.5Mh左右;僅兩噸多,空射型僅1800KG,而射程同樣300KM(楨:?)。日炙彈長:9.4公尺 彈徑:1.3公尺 彈重:4000公斤 最大射程:120公里/改進型160公里。連俄印和製的布拉莫斯,比臺灣雄風三還差了一點,更不用說中共老舊的C101/301(楨:CM-400AKG與鷹擊12呢? 「雄三」的載艦能逃過大陸的空襲及潛艇攔截嗎?國防部前副部長林中斌形容為「蚊子叮大象」)。
http://forum.dtmonline.com/leo/cgi-bin/topic.cgi?forum=5&topic=740
俄國-31反艦導彈
(上圖為俄國現代艦所配P一270‧3M-80‧SS—N一22‧日炙改良版稱白蛉,反艦導彈)
【維基百科】雄風三型反艦飛彈有效射程,目前軍方尚未公佈資料,有推測為130公里,台灣媒體一般報導為150公里,單位造價約1億新台幣。改良增程型的雄三射程由150公里提升為400公里,飛行速度三馬赫。增程型是將雄三彈體等比例加大,增加引擎燃料空間來實現,因此比雄風三型反艦飛彈的體積更大。雄風三型的計畫代名為「追風」,原始設計採用整合式衝壓發動機,即助推器(SRB)與續航衝壓發動機整合一體裝置於彈體後段,節省飛彈的長度與體積。然而到量產時為了安裝在成功級巡防艦的上層甲板,由於長度限制,最後仍放棄整合式燃燒室設計,採取可拋棄助推火箭設計。發射時,由2具側掛的助推器和飛彈主體的整合式火箭衝壓發動機將飛彈送至高空,並加速到一定速度後點燃衝壓發動機,進行後續航程,並大幅提升飛行速度。
雄二E指揮車偽裝快遞 網友破解:飛彈基地被軍事迷分別辨識,一一註明通資電中繼車、掛彈車、雄風二E飛彈、卡車拖車頭、指揮管制車、雄二E飛彈車(12點鐘方向順時鐘起)。
旺報2013-02-16台雲峰計畫反制陸1400枚飛彈:美國「導彈威脅」網站的文章認為,台灣策略是祕密研發新式武器,像是雄風2E巡弋飛彈,最高時速800公里,最大射程600公里,使用GPS尋標器,具備攻擊港口內艦艇或近岸陸地目標的陸攻能力。最近最受注目的,就是雲峰計畫,2年前,台灣海軍艦艇裝備雄風─3型反艦飛彈,長6.1公尺、重1.5噸,最大時速2300公里,最大射程300公里,雄3已裝備到台軍驅逐艦、護衛艦,軍方要求在最新型500噸級隱形護衛艦上安裝8枚雄風3和8枚雄風型導彈。現在最新研發的雲峰飛彈,若裝配衝壓噴氣引擎後,時速可達3000公里、射程達到1200公里,可覆蓋中國大陸中北部主要工業和軍事目標,預計於2014年服役。不管是艦載或移動型,主要目標都是大陸瞄準台灣的1400枚彈道導彈,「以提高生存能力」。(回應:大陸對台灣的威脅其實不是東風-11,而是射程可以覆蓋台灣全島的衛士火箭彈,火箭彈造價低數量大,而且有一定的定向導航功能,炸機場、電廠、油庫防不勝防,你的熊三熊四都排不上用場!前行政院唐飛新書爆料 「雄風3/雄2E反制武器是蚊子武器」!詳參【圖博館】:中國火箭台灣飛彈防禦解決方案

海軍觀察網站報道 2012-4-4法國海軍福爾班號防空驅逐艦成功摧毀一個模擬超音速掠海反艦導彈的目標。
美國爲什麽不造超音速反艦導彈?(楨:?)答案是現有技術條件下生産的超音速反艦導彈,突防能力並不高,而且比亞音速反艦導彈的作戰效果還要差,超音速導彈至少要在距離海面20米以上的高度飛行,達到目標上空才轉入俯沖,也就是說飛行高度偏高很容易被雷達捕獲,此外導彈超音速低空飛行時由于多譜勒效應太大,雷達可以不費吹灰之力從海面雜波中捕獲到導彈的回波,而且信號清晰跟蹤穩定,至于轉爲高空突防則太容易被脈沖雷達發現鎖定,此外導彈進行超音速飛行必需使用大推力的火箭或沖壓發動機,導彈高速飛行時産生的摩擦熱也很大,拖著長長尾焰的超音速導彈對于光學探測器紅外探測器來說,那是個最明顯不過的目標,很遠就能發現跟蹤。而亞音速導彈的飛行高度可以降低到波峰高度,此外多譜勒效應不明顯,對于雷達來說很難從海面雜波中截獲到,而且即使能夠發現導彈來襲也很難穩定的跟蹤上導彈,在所有的實戰中目前還沒有發現掠海飛行的亞音速導彈能被雷達在較遠距離穩定跟蹤的例子,一般都是信號時斷時續根本不可能進行較遠距離的攔截,只能在非常近的距離攔截。
日媒稱中國正研究類似美X51A高超音速飛行器
日本《外交官》雜志網站稱,美國空軍超高音速飛行器了X-51A馭波者 2012-8-14進行了第三次試飛,盡管以失敗告終,但也引起了人們對高超音速飛行器的廣泛關注。而且,中美俄在這方面的競賽不會因此而懈怠。  上世紀九十年代初,俄羅斯在這方面取得了實質性進展,從而成爲世界上首個成功試飛超音速燃燒沖壓噴氣試驗飛行器的國家,比美國要早九年。  到目前爲止,該耗資1.4億美元的項目只在2010-5-26的測試中取得了成功,以5馬赫的速度持續進行了超過200秒的飛行。  同時,中國也對這個領域展示了相當的興趣。在X-51A項目開展三年後的2007年,有消息稱,中國科學家正計劃在位于北京的風洞中測試速度達5.6馬赫的高超音速實驗飛行器模型,中國科學家可能還建造了能測試速度達9馬赫超音速裝置的風洞。  除了快速全球打擊縮短打擊時間,超音速導彈還會給防禦滲透和導彈攔截作戰帶來重大改變。當前的導彈,無論是速度達到2馬赫的俄羅斯日炙和美國魚叉超音速燃燒沖壓動力導彈,其速度都不夠高,很容易被攔截。而攔截以超過5倍音速巡航飛行的導彈是不可能完成的任務(楨:但也不能貼海而飛且較熱更易被測)。中國DF-21D反艦彈道導彈返回大氣層後的最大速度可能會超過超音速巡航導彈的最大速度,但它不如巡航導彈靈活,也不像巡航導彈那樣能進行低空飛行,躲避早期預警系統,能更好地騙過小型戰術雷達和紅外探測器的探測。(楨:衛星照片證實:DF-21D反艦彈道導彈獵殺航母 中國已試驗成功!)
美國魚叉導彈就已被銷往30多個國家:魚叉Block2靠渦輪噴氣動力,重690公斤(1518鎊),攜帶220公斤彈頭,有80海裏攻擊範圍,正在進行改進,飛行速度達到高亞音速。洛-馬公司也在開發一種沖壓式噴氣動力超音速導彈,這將會在2013年進行試飛。
歐洲MBDA公司的飛魚MM40 Block 3用Microturbo TRI-40渦輪噴氣發動機替代了原有的火箭噴射引擎,飛行超過100海裏,解決了Block2所面臨相對範圍比較短的問題。Block3飛行超過100海裏,並且得益于新功能,比如先進的電子系統和螺旋式攻擊性。
(上圖為C802,後為C301)
法國飛魚擊敗中國C802贏得卡塔爾反艦導彈合同:美國環球戰略網2010-04-28報道,在印尼、泰國等紛紛選擇採購中國C802反艦導彈裝備各自軍隊的背景下,卡塔爾卻在選擇反艦導彈時放棄了C802,而選擇了法國的飛魚反艦導彈。新飛魚MMBlock3型導彈配備渦輪噴氣式發動機,因此其射程達到了原有導彈的兩倍——180公裏。新型噴氣推進式飛魚導彈的推出在一定程度上是為了應對源自中國的競爭。例如,印尼日前便選擇採購更廉價且射程更遠的中國C802A 反艦導彈,而放棄了火箭助推式的“飛魚”導彈。中國的C802A導彈長6.8米、直徑360毫米、重682公斤,可攜帶重165公斤的彈頭。C802最大射程為120公裏,而且飛行速度可達每秒250米。 與C802相比,法國“飛魚”導彈大小和性能相同,但其成本卻是前者的兩倍(每枚導彈的價格在100萬美元以上,但眾所周知,制造商可以靈活定價)。

珠海航展:中國反艦導彈的射程總算被曝光了2006-11-07

經過幾十年發展,中國的導彈技術有了長足的進步,本屆珠海航展上展出了多種反艦導彈,它們以艦艇或戰鬥機爲載體,能對8-280公裏範圍內的敵艦進行精確打擊,並且還衍生出了打擊敵人岸上目標的空對地型號。在距離海岸8-35公裏的範圍內,可利用C701/C704和C802等幾種岸艦/艦艦導彈進行防禦。對于35-180公裏範圍內的目標,可以用C701/C704艦艦/空艦導彈或是C802/C802A和C602導彈岸艦/艦艦/空艦導彈來攻擊。對于距離海岸180-280公裏範圍內的目標,可選擇用C704、C802/C802A艦艦/空艦導彈或是C602艦艦/岸艦導彈進行打擊。
http://military.china.com/zh_cn/noads/11054186/20061107/13728252.html

反艦導彈性能比較表

<共軍的反艦導彈家族>
中國反艦導彈專題(多圖)
http://military.china.com/zh_cn/wqzl/asm/
岸艦導彈
C-l01重1850千克,飛行速度2馬赫,最大射程45千米
海鷹-1(HY-1) 0.85M 70公里 SY-1的岸艦型後通用
海鷹-2(HY-2)(C201) 0.9M 95公里 SY-2的改進型
海鷹-3(HY-3)(C301) 2M 130公里 超音速岸艦導彈
海鷹-4(HY-4)(C201W) 0.9M 150公里 HY-2增程改進型
艦艦導彈
上游-1(SY-1) 0.85M 40公里 中國第一代艦艦導彈
上游-2(SY-2) 0.9M 95公里 採用固體推進劑
海鷹-1(HY-1) 0.85M 70公里 SY-1的岸艦型後通用
海鷹-2(HY-2) 0.9M 20-95公里 SY-2的改進型
鷹擊-1(C801) 0.9M 50公里
鷹擊-2(C802) 0.9M 12-120公里
国产C802A反舰导弹可摧毁3000吨级护卫舰(图)
鷹擊-3(C803/802A) 1.4M 150公里  未端超音速艦艦導彈
空艦導彈
C101 2M 45公里 第四代超音速艦艦導彈
国产701型空射反舰导弹亮相可攻小型海上目标
C701 0.8M 15公里 電視制導的小型導彈
图文:C-704KD空射反舰导弹
C-704KD空射反艦導彈

C-705反艦導彈是在C-704基礎上改進引導系統,換裝新型固體火箭發動機改進而來。導引頭部分加裝了可添加GPS以及北鬥導航定位系統裝置。動力部分改用結構緊密更新型中推力火箭發動機,最大打擊距離爲75公裏,使用二級助推火箭系統,最大打擊距離爲170公裏。本次航展展出的這枚C-705型反艦導彈專家解釋說,並沒有安置二級助推火箭,射程爲75公裏,戰鬥部全重110公斤,聚能內置體半裝甲結構戰鬥部,HVTD-H濃縮高爆烈性炸藥裝填。可以打擊1000-1500噸級中小型海上目標。首發命中精度爲95.7%。低空掠海飛行最低姿態12.15米。
C601 0.9M 110公里 第一代空射型導彈(上圖為C601和轟六戰機)
台媒称大陆鹰击62A导弹用于攻击航母等大型战舰
国产重型C-602机载远程反舰导弹亮相(组图)
C602 0.9M 280-400公里
反潛導彈

長纓-1(CY-1) 0.8M 18公里

駐伊美軍陸基C-RAM密集陣近防系統有戰果了

C-RAM是“反火箭炮、火炮和迫擊炮”的英文縮寫,顧名思義是用來對付敵方火箭炮、火炮和迫擊炮(統稱爲RAM)等間瞄火力威脅的武器系統。現在,這一任務曆史性地落到了防空炮兵的身上。


C-RAM系統裝在拖車上


被擊毀的助推榴彈部分殘骸
http://bbs.tiexue.net/post_3973884_1.html

國外反火箭、火炮和迫擊炮系統(C-RAM)發展概述 2010-11-05

美軍在伊拉克和阿富汗進行的非對稱作戰中,作爲對手的武裝分子通常使用各種輕武器,但有時也會使用火箭、火炮及迫擊炮對美軍基地實施攻擊。雖然這種攻擊的概率小、強度低,而且由于武裝分子缺乏訓練及裝備簡陋,命中率著實不高,但是其彈藥威力大,一旦命中彈藥庫、燃料庫、指揮中心或營房等場所,必然會造成嚴重的傷亡與損失,同時也會嚴重挫傷部隊士氣。而在未來的反恐作戰中,類似威脅將會越來越頻繁地出現。
在這一背景下,世界上許多國家越來越重視反火箭、火炮和迫擊炮系統(C-RAM)的發展,它 能夠在來襲彈藥(火箭彈、火炮彈和迫擊炮彈)擊中目標之前發出警告,並對其進行跟蹤和攔截。與常規空中威脅相比,這些彈藥體積小,雷達反射截面也小,不易被探測和跟蹤,只有速射炮(速射炮最初作爲艦載武器)、火箭彈或激光器能夠攔截這些威脅。
反火箭、火炮及迫擊炮系統(C-RAM:Counter Rocket,Artillery and Mortar)是用來對付敵方火箭、火炮和炮擊炮等火力威脅的武器系統,其由近防武器系統、炮位偵察雷達及防空雷達、指揮及控制系統組成。當C-RAM的偵察探測系統探測到目標炮彈後,由指揮控制系統將指令信息傳至武器系統,武器系統便發射彈藥,在目標炮彈附近實施爆炸,從而起到攔截作用。

美國:從“密集陣”/“百人隊長”武器系統到“激光區域防禦系統”

美國陸軍早在2004年就開始研發C-RAM系統,其方案是將已在海軍服役多年的由雷聲公司研制的“密集陣"20mm近程武器系統安裝在拖車上作爲攔截系統,並將攔截系統與野戰炮兵雷達相連接,組成C-RAM系統。該系統研發成功後迅速裝備到美國陸軍與海軍的聯合作戰小組中,成功完成了100次攔截任務。

爲了滿足新的作戰需求,“密集陣”近程武器系統已經對多個關鍵部分進行了改進,包括集成“前方區域防空指揮與控制”系統,使“密集陣”能夠獲得來自戰場司令官的指揮;接收友軍飛機的位置信息;減少反應時間;增大萬向支架轉動範圍,獲得更大的射角以提高對大仰角目標的打擊能力。
“密集陣”C-RAM系統經過多次改進,美國陸軍稱其爲陸基“密集陣”武器系統(LPWS),雷聲公司則將定型後的該系統稱爲“百人隊長”(Centurion)武器系統。“百人隊長”武器系統安裝在拖車上,並配有獨立的動力單元,總質量約24噸。其配裝有搜索與跟蹤雷達、前視紅外傳感器和1門M61A1 20mm六管加特林轉管火炮,該炮可攜帶1550發配裝自毀引信的曳光燃燒榴彈,射速爲3 000~4 500發/分。
順應武器的發展趨勢,在“密集陣”/“百人隊長”武器系統的基礎上,雷聲公司正在開發“激光區域防禦系統”(LADS),該系統以激光束代替炮彈對付來襲的彈藥。空軍研究試驗室的相關試驗已經證明該系統可傳導激光束,可對付60mm迫擊炮彈。除了執行反火箭彈、炮彈和迫擊炮彈任務之外,“激光區域防禦系統”還可攻擊其他目標,如無人機、集群小艇、漂浮水雷以及無裝甲車輛。


圖爲瑞士厄利孔公司的“天盾”防空系統,其主要由35mm火炮、火控監視系統、合成指揮控制系統組成。德國萊茵金屬公司在其基礎上改進爲更加先進的C-RAM系統

德國:“天盾”C-RAM系統

在德國,萊茵金屬公司防空分部 已完成了基于3 5 m m火炮的“天盾” (Skyshield)C-RAM系統的改進工作。該系統由德國防禦技術與采辦聯邦 辦公室(BWB)投資,從2007年開始 由德國萊茵金屬公司下屬的瑞士厄利孔公司負責研制。起初厄利孔公司的“天盾”系統僅是一套普通的防空系統,其主要組成部分包括35mm火炮、火控監視系統及合成指揮控制系統。萊茵金屬公司防空分部在這套防空系統的基礎上改進爲C-RAM系統,其35mm火炮仍 然采用厄利孔公司産品。厄利孔公司于 2008年1月中旬開始在土耳其爲德國陸 軍測試“天盾”C-RAM系統。整個測試在安卡拉附近的孫亞卡拉普那爾靶場進行。2009年,德國防禦技術與采辦聯邦辦公室與萊茵金屬公司防空分部簽訂了一份價值爲1.5億歐元(約合2.244億 美元)的合同,萊茵金屬公司防空分部將爲德國提供2套完整的營地防禦型C-RAM系統,每套系統包括1套合成指揮控制系統、2套火控與監視系統以及6門35mm炮。

營地防禦型C-RAM系統是在基本型“天盾”防空系統基礎上研制的,主要用以打擊頻頻威脅前方作戰基地的較小型武器,定型後仍以“天盾”冠名。2008年在土耳其進行的試驗中,該系統用于跟蹤和打擊非制導82mm和120mm 迫擊炮彈以及107mm火箭彈,其中107mm火箭彈是從8km距離上發射過來的。
隨後,厄利孔公司的“天盾”C-RAM系統根據試驗結果進行了大量改進,包括:改進雷達系統以探測和跟蹤更小的目標、改善精度校准、改進火控系統軟件、優化35mm“阿海德”(AHE AD,先進命中效能與毀傷)炮彈和火控系統的自動化程度。35mm “阿海德”炮彈的最大射程爲4km,每部35mm火炮配備250發備用彈,而潛在攜彈量將可增至500發。通常情況下,每門35mm火炮可對同一目標實施36發連射,不過未來隨著火炮射擊精度的提高,擊毀每個目標所需的炮彈數量將下降,因而火炮連射數可能減少。
萊茵金屬公司防空分部稱,其他許多國家也紛紛表示有意采購“天盾” C-RAM系統。

德國:“多納爾”自主火炮模塊C-RAM系統


德國“多納米”自主火炮模塊C-RAM系統采用的52倍口徑155mm自主火炮模塊


克勞斯-瑪菲?威格曼公司的PzH 2000自行榴彈炮也可作爲自主火炮模塊的替代産品,執行C-RAM任務

除了“天盾”C - R AM系統外,德國克勞斯-瑪菲?威格曼公司還獨 立投資開發了基于52倍口徑的155mm(倍口徑是指炮管長度,計算公式就是口徑×倍數,一般榴彈炮的倍口徑是 40~70mm,炮管越長,初速越大,射擊距離也就越遠——編者注)自主火炮模塊(AGM)的C-RAM系統,該炮安裝在由通用動力公司聖塔?芭芭拉系統分公司研制的新型底盤上,被稱爲“多納爾”(Donar)自主火炮。克勞斯-瑪菲?威格曼公司目前正在將該炮作爲靈活的營地防禦系統投入市場,它是保護前方作戰基地免受迫擊炮彈攻擊的最佳方案。安裝在塔臺上的監視雷達探測並跟蹤來襲目標,同時中央射擊指揮中心計算出彈道軌迹和交戰次序,隨後相關信息傳送到遙控式自主火炮模塊中,自主火炮模塊發射155mm榴彈,按照預先計算的坐標實施實彈攻擊。榴彈將在來襲彈藥的附近起爆,通過沖擊波及破片毀傷目標。
克勞斯-瑪菲?威格曼公司表示,3個或4個自主火炮模塊足以對中型作戰 基地實施360°全方位防護。每個自主火炮模塊質量約12噸,便于部署到作戰基地。2008年在德國北部的托登多夫靶場進行的試驗表明,155mm榴彈可成功攔截60mm迫擊炮彈等來襲彈藥。該系統預計于2010年在法國南部或在南非開展終端對終端試驗。克羅斯-瑪菲?威格曼公司的PzH 2000自行榴彈炮也可作爲自主火炮模塊的替代産品,執行C-RAM任務。

意大利:“豪豬”C-RAM系統


意大利奧托?梅萊拉公司多年來一直在研制“豪豬”(Porcupine)C-RAM系統,以滿足陸軍提出的作戰需求。經過大量試驗,該公司選擇了通用動力公司的M61A120mm六管加特林轉管火炮作爲系統的火力單元,該炮可發射配有自毀引信的20mm M940多用途彈藥,理論射速爲3 000~6 000發 /分。
標准的“豪豬”C-RAM系統將包括4個火力單元、1個用于目標指示和武器控制的指揮控制站以及用于監視和目標跟蹤的3D雷達系統。3D雷達具有“邊掃描邊跟蹤”的特點,可同時跟蹤多個目標並通過判斷每個目標的威脅程度來確定目標打擊順序。該系統可自動打擊目標,操控人員僅需要確保安全問題,即注意火炮的後噴界限,使自身處于安全位置。
“豪豬”C - R AM系統中多用途 武器系統的每個火力單元均包括1門 M61A1 20mm六管加特林轉管火炮、 彈藥裝填系統以及具備24小時目標跟蹤 能力的穩定型光學紅外跟蹤系統。指揮 控制站將目標分配給合適的火力單元, 使其能夠有效攔截1 000~1 500m距離內 的目標,其連射火力足以摧毀60mm迫 擊炮彈等來襲目標。
一套“豪豬”C-RAM系統的防護 範圍可達400m2,如果增加遙控火力單 元,系統的防禦區域將更大或者能夠防 禦更加密集的攻擊。“豪豬”C-RAM 系統也可與其他武器系統和雷達相集成 以擴大防禦範圍。其配裝的穩定型光學 紅外系統和3D雷達由意大利塞萊斯伽利 略公司研制。許多C-RAM系統質量非 常大,而“豪豬”C-RAM系統的最大 特點就是所有關鍵部件的質量都很輕, 這意味著“豪豬”可通過海陸空等多種 方式進行快速部署。目前,“豪豬” C-RAM系統的武器和傳感器系統均已 在其他方面的應用中得到了驗證,其子 系統正在進行試驗。

以色列:“鐵屋” C-RAM防空系統(2012也有了戰果)


近些年來,以色列屢次遭受各種炮彈、迫擊炮彈以及大量非制導火箭彈的攻擊。以色列已采用分層防空概念,以高低配置的不同防空武器系統保衛領土、領空安全,其中最低層的C-RAM任務由以色列拉斐爾先進防務系統公司的“鐵屋”(Iron Dome)系統執行。 該系統于2007年初開始研制,在2009年7月開展的終期試驗中“鐵屋”防空系統成功攔截了3發122mm非制導地對地火箭彈。首支裝備“鐵屋”防空系統的部隊目前正在進行訓練。一個裝備“鐵屋”防空系統的連隊可防禦的面積區域達150km2,防禦來襲彈藥的最大射程爲150km。

標准的“鐵屋”防空系統包括1個由以色列飛機工業公司Elta系統分公司研制的EL/M-2084多用途雷達和1個由以色列amPrest系統公司提供的戰場管理中心,該中心將與以色列國防軍的射擊管理中心相連接。來襲目標將可通過3部機動導彈發射裝置進行打擊,每部導彈發射裝置可攜帶20枚“塔米爾” (Tamir)攔截導彈。
EL/M-2084是一種主動掃描相控陣雷達,能夠探測大量目標,包括飛機、直升機、無人機、巡航導彈及其他目標。EL/M-2084多用途雷達將在來襲火箭彈被射出之後對其進行探測,並快速計算出彈著點。一旦來襲火箭彈的預定彈著點是平民區或軍事區,戰場管理中心將進行處理並發射導彈攔截這一來襲威脅。
該系統將由以色列國防軍炮兵部隊和以色列空軍防空部隊進行操控。
http://www.qbq.com.cn/bencandy.php?fid=4&id=1150

C-RAM武器系統

C-RAM武器系統“高射炮打蚊子”曆來被認爲是一件大材小用,力不從心的荒唐事。然而,現在美軍及其盟友卻迫切需要用高射炮來打“蚊子”了。當然,此“蚊子”非彼“蚊子”,是那些在戰場上空高速飛行的各種炮彈。與傳統的空中目標飛機相比,稱其爲“蚊子”毫不爲過,因爲要發現一枚迎面來襲的60毫米迫擊炮彈意味著雷達必須能夠在4~5公裏的距離上探測到0.001平方米大小的目標,飛行中的小鳥甚至昆蟲都可能亂真。要截擊這些“蚊子”談何容易。
火炮曆來是戰場上最具威脅的殺傷手段。據統計,在第二次世界大戰中有80%的傷亡是炮火導致的。2006年之夏以黎沖突的隆隆炮火聲似乎也在宣告,火炮還要在未來戰場上繼續大發神威。因此,反火力作戰(countefire),過去是,現在是,將來依然是美國陸軍及其盟友所面臨的一項重要任務。而C-RAM則是近年來湧現的一個新概念。C-RAM是“反火箭炮、火炮和迫擊炮”的英文縮寫,顧名思義是用來對付敵方火箭炮、火炮和迫擊炮(統稱爲RAM)等間瞄火力威脅的武器系統。現在,這一任務曆史性地落到了防空炮兵的身上。
C-RAM武器系統-攻防兼備
C-RAM武器系統自第一次世界大戰至20世紀末的漫長歲月裏,各國陸軍的反火力作戰始終局限在後發制人的模式中,即只有在一方火炮發起火力攻擊後,受攻擊方才能利用各種手段探測火力發射的源頭即火炮的位置,然後對其實施火力打擊。這種作戰方法主要強調對敵火炮的定位和壓制,而對敵方已經發射出來的炮彈則無可奈何。而且,這種反火力作戰曆來都屬于地面炮兵的任務範疇。
按照這種作戰模式,測定敵火炮的位置就成爲需要解決的主要技術難點。幾十年來,炮位偵察技術取得了很大的進步。特別是在上世紀70年代以後,相控陣炮位偵察雷達及自動化射擊指揮系統的興起,使反火力作戰能力大大提高。往往炮彈還沒有落地,火炮就已經被定位,隨即就有可能被摧毀。然而“先挨打,後反擊”的框架始終未被突破。
與上述作戰模式相比,C-RAM在作戰理念上強調“攻防兼備”。所謂“攻”就是攻擊敵方的火炮,所謂“防”就是攔截來襲的炮彈。這就好比是拳擊運動員的一雙手,一只手重拳出擊,而另一只手則進行阻擋。
C-RAM武器系統-戰爭需求
在伊拉克戰場上,60毫米和82毫米迫擊炮是除簡易爆炸裝置外駐伊美軍所面臨的最大威脅。據美陸軍的報告稱,2005年駐伊美軍平均每周要遭到50多次火箭和迫擊炮的襲擊。盡管大多數迫擊炮彈精度較差,但只要有一兩發炮彈落到美軍隊伍中就會造成較大傷亡。而且,伊抵抗力量通常都是從人口密集的居民區用迫擊炮向美軍進行襲擊,因而使其在圍剿時難以發揮火力優勢。美軍常用的戰術是在炮位偵察雷達探測到迫擊炮發射陣地後,迅速派遣部隊乘直升機或“悍馬”車前往圍剿。但由于美國陸軍AN/TPQ-37炮位偵察雷達最初是爲探測遠程身管火炮而設計的,對付射程較近、彈道彎曲的迫擊炮非其所長,因此其提供的迫擊炮炮位數據經常不十分准確。再加上武裝分子采用了“打了就跑”的戰術,使得美軍的圍剿很少成功。防不勝防的迫擊炮襲擊使美軍士氣受到嚴重挫傷。
2004年6月,美國參謀長聯席會議主席收到來自前方中央司令部司令的緊急請求,要求火速提供一種部隊防護手段,以對抗日益增長的來自伊拉克武裝分子火箭和迫擊炮的威脅,重點用于保衛前方作戰基地以及後勤保障區的安全。
C-RAM武器系統駐伊美軍部隊強調,他們所需要的是一種能夠攔截炮彈的防護系統。這種系統應能在安全距離上識別、攔截和壓制來襲的火箭彈和迫擊炮彈,能最大限度地減少附帶損傷並對己方和中立方的飛機不形成威脅。他們還要求該系統具有3600的覆蓋範圍和很高的毀殲概率,具有自主攻擊能力,但操作手亦可進行人工幹預,進行手控發射。一旦配置到位,該系統將成爲基地防禦系統的有機組成部分,並且可以機動,但不必具有在運動中發射的能力。
根據前方的要求,美陸軍訓練與條令部迅速展開了對C-RAM的分析研究。分析結果表明,如果部隊具有對火箭炮、火炮和迫擊炮威脅的“感知”和“告警”能力,人員傷亡就可以減少13%,如果在此基礎上再加上對射彈的“攔截”能力,則人員傷亡可減少70%。根據此項研究,訓練與條令部確定,C-RAM系統應是一個具有多種能力的一體化系統。C-RAM必須具備七大核心功能,即預防、感知、告警、攔截、反擊、防護以及指揮與控制,組成一個偵察、火力和指揮與控制一體化的系統。“攔截”只是該系統的核心功能之一。
爲了滿足戰場急需,美陸軍決定采用分階段螺旋式發展的方法,即首先利用現成裝備與技術研制過渡型系統供部隊使用,然後根據使用情況逐步改進,同時針對部隊的長遠需要研制新型C-RAM系統。根據美陸軍的要求,軍火商提供了幾種樣機系統供選用。進入最後一輪角逐的有美國海軍最新的艦載Mk-15“密集陣”Block 1B型20毫米近防系統、瑞士的35毫米“天盾”高炮系統以及美國國防部先期研究計劃局(DARPA)和陸軍坦克與自動車輛研究發展與工程中心(TARDEC)聯合研制的主動防護系統。
在對這三種武器系統進行仔細評估後,美陸軍認爲“天盾”高炮系統中的雷達和高炮分開配置,系統組成較爲龐大且反應速度較慢,不利于機動部署和快速應戰;而主動防護系統屬于新型防禦武器,尚處于研制階段,作戰能力與可靠性如何尚不得而知。因此,美陸軍最終選擇了海軍的“密集陣”Block 1B系統,與其他偵察、指揮和告警系統組成過渡型C-RAM系統。
自2004年12月中旬以後,美陸軍用改裝後的C-RAM系統在尤馬試驗場對60毫米和81毫米迫擊炮彈進行了多次攔截試驗,攔截成功概率約爲60%~70%,最高達78%。2005年5月中旬,美國陸軍將兩套C-RAM系統緊急部署到集中了許多要害部門的巴格達“綠區”,開始進行戰鬥值班。從部隊提出作戰需求到過渡型C-RAM系統投入使用,總共花了不到11個月的時間。截止到2006年,已有6套系統部署在伊拉克。

C-RAM系統組成

“密集陣”近防武器系統 美國海軍的“密集陣”Block 1B型近防系統的核心是20毫米六聯裝“加特林”機關炮。該炮射速高達4500發/分,是美國軍艦上用于對空防禦的最後一道防線。該炮配備由高分辨率熱成像探測儀、自動獲取圖像跟蹤系統、成像儀穩定系統組成的一體化光電探測系統,並集成到火控系統之中。
C-RAM武器系統艦載型“密集陣”Block 1B系統發射威力巨大的貧鈾彈芯脫殼穿甲彈。在海上,這種攔截方式不會産生什麽附帶損傷,在陸地上則不然。“密集陣”系統以高射速發射的大量穿甲彈,像冰雹一樣從天而降,對于城市中擁擠的人群來說這比迫擊炮彈的威脅還要大,況且還有致命的放射性危害。爲此,美國陸軍決定讓“密集陣”改爲發射可在空中自毀的M246型殺傷曳光燃燒彈。
傳感器 多種炮位偵察雷達和防空雷達組成了過渡型C-RAM系統的“耳目”。炮位偵察雷達主要有AN/TPQ-36、AN/TPQ-37炮位偵察雷達和輕型反迫擊炮雷達(LCMR)。三者互相補充,可有效地偵察各種距離上的目標。AN/TPQ-36和AN/TPQ-37均爲80年代列裝的相控陣雷達,作用距離數十公裏,主要用于偵察敵方遠程火炮、火箭炮或迫擊炮的位置。
輕型反迫擊炮雷達是針對近年來反恐作戰和城市作戰的特殊需要而研制的新型雷達。該雷達彌補了冷戰時期開發的炮位偵察雷達的許多不足。例如,AN/TPQ-36和-37雷達重達數千公斤,扇掃範圍僅900,最小作用距離達數公裏(不利于偵察近距離的迫擊炮),需要配備發電機,而且價格昂貴高達數百萬美元等。
LCMR雷達的主要優點爲:掃描範圍360°;作用距離7公裏,與大多數迫擊炮的有效射程匹配;定位誤差小于100米;僅重58公斤,便于空投和攜帶;功耗小,可使用車載電源或民用電源,使用電池時可連續作業6小時以上;使用安全,天線和手持計算機之間實現無線連接,所以操作手可與雷達分開配置;單價65萬美元。
2004年有38部LCMR雷達投入了伊拉克戰場,使用效果極佳。LCMR被評選爲當年美陸軍的十大發明之一。美陸軍于2006年增購54部第二階段改進型雷達(LCMR II),2009年再購買442部LCMR III。
“哨兵”(Sentinel)防空雷達于20世紀90年代後期開始裝備美陸軍,是一種先進的三座標相控陣雷達,工作在X波段,可以在3600範圍內捕捉與跟蹤目標,作用距離40公裏。“哨兵”防空雷達有反航空威脅(ABT)型和反迫擊炮(CM)型,後者是前者的軟件改進型。“哨兵”ABT用于對付旋翼和固定翼飛機、無人機及巡航導彈等目標,“哨兵”CM用于對付火箭彈和迫擊炮彈,但也具有ABT型的功能。
前方地域防空指揮與控制系統(FAAD C2) FAAD C2是C-RAM系統的神經中樞。“密集陣”Block 1B攔截系統與輕型反迫擊炮雷達、AN/TPQ-36/37炮位偵察雷達、“哨兵”防空雷達、防空與反導工作站(AMDWS)、“密集陣”遙控站以及告警系統通過FAAD C2組成了一個一體化C-RAM系統,並與陸軍和其他軍種的指揮與控制系統連網。FAAD C2軟件的主要功能包括判讀和融合傳感器數據、評估威脅、提供預警、指揮攻擊行動並向其他支持C-RAM的系統提供敵方發射陣地位置和預期命中點位置信息。
原來的艦用型“密集陣”武器系統由于海上環境障礙物較少而且所對付的目標體積也較大,所以對火控軟件的要求比較簡單。而陸用型“密集陣”的主要作戰區域是城市,大量建築物會給雷達和光電系統探測和跟蹤目標造成嚴重幹擾,而且其要對付的目標是體積比反艦導彈小得多的炮彈。爲此,雷聲公司爲“密集陣”系統重新編寫了前方地域防空指揮與控制系統的火控軟件,使其能在陸地環境下識別和跟蹤諸如60毫米和82毫米迫擊炮彈那樣微小的目標。
C-RAM系統的指揮與控制過程如下:武裝分子發射迫擊炮彈;兩種以上傳感器捕捉到迫擊炮,立即向FAAD C2系統報告;FAAD C2融合目標信息並向防空反導工作站發送迫擊炮炮位和命中點位置,向WAVES告警系統發送命中點位置和告警信息,爲“密集陣”指示目標並命令其射擊;當來襲炮彈進入射程時,“密集陣”進行攔截射擊;防空與反導工作站將迫擊炮位、命中點位置和火力呼喚發送到“阿發茲”、機動控制系統、空軍增強型戰術自主安全系統、“掃描鷹”無人機、“小鳥”無人機、快速初始部署浮空器(RAID)、“目標上光標”戰場信息傳輸系統等;光電/紅外傳感器轉向命中點,並將命中點實時圖像傳送到eTASS系統;聯合防禦作戰中心(JDOC)或終端攻擊控制員(TAC)完成火力批准程序後,命令對迫擊炮陣地發起反擊。

未來的C-RAM系統

戰術高能激光武器先期概念技術演示 目前美陸軍所使用的C-RAM系統主要依靠動能武器攔截來襲炮彈,雖然可解燃眉之急,但仍有其先天不足―不僅攔截概率僅70%左右,而且依然存在附帶損傷的問題。爲此,美軍一直在探索將定向能技術應用于C-RAM,並且在研制高能激光武器方面取得了重大進展。
1995年,美國和以色列啓動戰術高能激光武器(THEL)先期概念技術演示項目,以對付黎巴嫩真主黨日益增長的低飛火箭彈的威脅。1996年2月,名爲“鸚鵡螺”的樣炮系統在美國新墨西哥試驗場擊落了一枚近程火箭,這是有史以來第一次被激光武器擊落的無控火箭。
THEL系統采用氟化氘激光技術,利用乙烯、氘和三氟化氮等化學物質的化學反應獲取能量。該系統主要由指揮中心、火控雷達、指示與跟蹤系統以及激光炮四個部分組成。
火控雷達配置在敵方地域附近,連續不斷地進行掃描,一旦發現來襲火箭彈,雷達即計算目標的彈道以便使指示與跟蹤系統鎖定目標。一旦目標進入激光武器射程範圍內,指示與跟蹤系統便將高能激光波束聚焦于來襲火箭彈上,其能量可以摧毀5公裏以內的目標。戰術高能激光武器系統可以同時跟蹤60個目標,每分鍾可以對10多個目標實施射擊,裝填一次可以發射60次,每發射一次的成本約爲3000美元。
機動型戰術高能激光武器 雖然戰術高能激光武器威力巨大,然而體積龐大,幾乎無法移動。2003年,以色列和美國轉而開始進行機動型戰術高能激光武器(MTHEL)的研制和試驗。該項目的目的是研制一種可以用C-130軍用運輸機部署的高能激光武器系統,主要用于對付敵方火箭彈、炮彈和迫擊炮彈的威脅並用于對付便攜式防空導彈對民用飛機的威脅。整個系統裝在三輛牽引車-拖車上,分別爲激光炮車、火控雷達車和激光燃料車。以後還將進一步縮小整個系統的體積,以便用一輛車運載,最終使其能裝在“悍馬”車上使用。美國和以色列原本都希望機動型戰術高能激光武器能于2007年做好列裝准備。
2004年5月4日,MTHEL系統在美國陸軍新墨西哥州白沙導彈試驗場跟蹤並擊落了一枚飛行速度和高度均超過“喀秋莎”並攜有真實戰鬥部的大口徑火箭彈。然而,據估計MTHEL要達到裝備部隊的水平還需要花費約6年的時間和數十億美元。在如此高昂的成本面前,美國和以色列退縮了,于2006年初作出決定取消MTHEL項目。MTHEL的研制廠家諾?格公司自籌資金繼續研制,于2006年年中推出了“天空衛士”(Skyguard)機動型戰術高能激光防空武器系統。一套“天空衛士”系統的防護區域直徑約爲10公裏。系統單價約1.5億美元,但以後可能有超過30%的下降空間。不過,美國和以色列是否有意購買,尚不得而知。
固體激光武器 美陸軍下一個要攀登的技術高峰是發展結構緊湊、效率更高、幾乎沒有附帶損傷的100千瓦固體激光武器,以滿足防空反導的需要並提高部隊的C-RAM能力。
美陸軍已經參加了美國防部的聯合高能固體激光武器(JHPSSL)項目。該項目于2003年啓動,計劃在兩年內使激光器功率達到25千瓦。2004年已經組裝並演示了一種32千瓦的四模塊式二極管泵浦熱容激光器試驗模型,到2007年將實現60千瓦的階段性目標。美陸軍在2006和2007財年計劃花費2200萬美元爲JHPSSL項目研制激光武器技術演示樣炮,並計劃在2013年使其具有擊落火箭彈、炮彈和迫擊炮彈的能力。最終目標是到2018年能將其安裝在未來戰鬥系統(FCS)的20噸級輪式車輛上使用。

C-RAM武器系統總評

C-RAM武器系統C-RAM武器系統的研制與應用是新形勢下部隊防護的迫切需求,也是一個全面創新的過程。C-RAM概念的創立,突破了傳統上反火力作戰任務由野戰炮兵獨家承擔,只打火炮不攔截炮彈的老框架,提出了一個由防空炮兵牽頭、軍兵種協同的攻防兼備的反火箭炮、火炮和迫擊炮威脅的全新理念,爲防空作戰開辟了新的天地,是防空兵發展史上的一個裏程碑。
在過渡型C-RAM系統的構建上沒有投資新裝備的研制,而是發揮現有信息網絡的優勢,不拘一格,將上世紀80年代、90年代和21世紀初期技術水平的屬于不同兵種、不同軍種的裝備整合爲一個有機整體。這種資源合理重組的做法體現了一種集成創新。
過渡型系統之所以能在極短的時間內送到前線,還要歸功于美軍靈活實用的戰時應急采辦機制。過渡型C-RAM系統的采辦是一個非常規的過程,因而也體現了裝備采辦管理的創新。在防空兵C-RAM連的創建過程中摒棄門戶之見,不僅吸納了野戰炮兵的裝備和人員,甚至還編入了海軍的專業人員。在人員的銜級結構上也不拘泥于一般規定,而是從實際需要出發偏高配置。C-RAM的攔截系統從常規武器向激光武器的過渡,體現了鮮明的技術創新特點,將使C-RAM的精度、威力和反應速度産生一個質的飛躍。
http://www.hudong.com/wiki/C-RAM%E6%AD%A6%E5%99%A8%E7%B3%BB%E7%BB%9F





  <中國防空武器虎頭蛇尾>是全球軍武權威期刊《詹氏:空射武器》的編輯休森之專家大作嗎?由下圖或下文1可知是「中國各軍工企業不斷推陳出新完善之作」!休森怎會說:「中國的國防工業部門通常不會善始善終地完成開發和生產工作,如果沒有國外購買者立刻訂購的話,那麼一種設計方案就會很快被另外的方案取代,從此煙消雲散,而這種替代方案可能同樣也是短命的。」
  這個嘛!不只兩岸多軍事磚家2,全球的學者專家教授、若不依理性專業事實評論、多會變邪者磚家叫獸,尤其是戴著有色眼鏡在看中共的話3
  所言極是!中西軍工軍武的研發採購制度本異,很難說誰優誰劣。「實踐是檢驗真理的唯一標準」,解放軍就憑其中國特色的制度養活了眾多軍工企業和效費比/性價比高4之軍武,不只能滿足各軍種軍區的軍武所需,還能針對各國推銷不同產品、比如中國的肩式對空導彈就已經出口到印尼(QW-3)緬甸(HY-6)泰國 (QW-18) !
  相關資料
2.以上詳參【圖博館】:兩岸軍事磚家
3. 以上詳參【圖博館】:《中共研究法論》
4. 以上詳參【圖博館】:CP值與小確幸

前衛1→前衛2→前衛3

中军便携式防空导弹巡礼

前衛1防空導彈系統:前衛1防空導彈采用雙推力固體火箭發動機。其級推力可使導彈在極短時間內達到續航速度,二級推力用以在續航段內保持這-速度。主發動機采用電子延時點火,在導彈飛離射手安全距離後點燃,以避免主發動機尾焰燒傷射手。武器系統重16.9千克,導彈長1.532米,直徑71毫米,作戰距離500~5000米,作戰高度15~4000米,作戰斜距500~5000米,作戰反應時間10秒,作戰溫度-40~+60攝氏度。

中军便携式防空导弹巡礼

前衛2是前衛1的改進型,采用了最新的抗紅外幹擾技術,最大射程提高到6000米,最小射高降至10米,提高了對付武裝直升機和巡航導彈等低空目標的能力。全系統重量增至18千克,導彈重11.32千克,戰鬥部重1.42千克。彈長也加長到1.59米,直徑72毫米,作戰高度10~3500米,作戰斜距500~6000米。制導模式爲被動紅外尋的,系統反應時間小于5秒,導彈速度600米/秒。據稱前衛2是當時世界上最有效的單兵便攜式防空導彈,性能超過了刺和西北風。

 中军便携式防空导弹巡礼

前衛3

中军便携式防空导弹巡礼

前衛3梯形折疊尾翼

中军便携式防空导弹巡礼

前衛3的激光導引頭

QW-3導彈彈長2100mm,彈重23kg,從外形上看QW-3是在便攜式導彈上加了一段超口徑的助推器,前段布局基本和QW-1類似,一對活動舵面裝在彈體前部的舵機艙上,主彈體後部有一梯形折疊尾翼,翼面積比QW-1要大,構成X的鴨式氣動布局,助推段也有兩對折疊尾翼。在發射裝置中前彈體由適配器(彈托)和助推同口徑放置。新的助推發動機的采用大大提高了導彈的飛行性能,導彈最大飛行速度由QW-1的600m/s提高到750m/s,最大射程達到8000m,最小射程800m,射高從4m到5000m,從數據上看出,QW-3已經脫離了便攜式防空導彈的範疇,應該作為輕型防空導彈。

QW-18
马来西亚考察团力推国防部购中国猎影防空系统
马来西亚考察团力推国防部购中国猎影防空系统
馬來西亞媒體2008-11-17報道,該國國防科技中心(STRIDE)發言人稱,他們已經實體測驗了珠海航展上展出的中國獵影TH-S311便攜式防空導彈作戰與指揮系統,結果是適合馬國軍隊,他們進而向軍方推薦使用該系統。一套獵影系統由SmartEye(LPI雷達)、勇士越野車、顯示和指揮單元、導彈制導和電源單元組成,能指揮12部QW-18 肩扛式導彈和若幹個35毫米高炮陣地。一套獵影系統可以打擊22個目標,對雷達橫截面2平方米的發現距離爲20公裏。

紅櫻-5→紅櫻-6
中军便携式防空导弹巡礼
紅櫻-5  射程:800-4400米 發射高度:50-2300米
飛弩-6(FN-6)/紅纓-6(HY-6)的最大射程(高)為6(3.5)公里,研發了一系列、攜帶型如紅纓和飛鷹系列以及車輛型如飛弩和FB系列。除了解放軍(PLA)服役外,還出口到馬來西亞、柬埔寨、蘇丹和秘魯。在2013-2-25敘利亞內戰中、敘利亞的Mi-8直升機在阿勒頗附近被飛弩-6所擊墜。

FLS-1
国产四款近程机动防空弹系统对比[图]
FLV-1(前衛-1)
獵手1→獵手2→地空-10防空飛彈
国产四款近程机动防空弹系统对比[图]
FLG-1(獵手-1/LS-1)
FL-2000防空系統家族出現在2002年珠海航展,家族包括FLS-1、FLG- 1、FLV-1等各種型號。但以上探距/射程才5-8公里,面對探距/射程達8公里的AH-64(詳參【圖博館】:AH-64E與武直10),需要以下探距/射程達10公里的LS-II/FK-1000等!
航展现场报道:揭秘国产猎手II型综合防御系统
獵手2:是由中國航天工業集團研制的,總計有2臺載車,武器系統車爲一臺4管上支架發射系統。其中外側安置左右各一枚霹靂PL-9C近程低空防禦導彈,內側左右各安置一枚閃電SD-10中高空防禦導彈。這樣的組合依據現場介紹說,可以達到防禦從15-21000米高空的各類各型目標。SD-10和PL-9C均屬于發射後不用管的智能型導彈
中國地空-10防空飛彈
中國DK(地空)-10防空飛彈是SD-10飛彈的防空型號,於2012珠海航展展出,設計思路與ESSM (美國北约增强型海麻雀導彈)類似。該彈制導與戰鬥部部分與SD-10類似,因從地面發射需要消耗更多燃料,故而發動機改用直徑與長度都有增加的增強型發動機。DK-10長度為5.07米,前半部直徑0.203米與SD-10相同,後半部直徑增加到0.26米,舵展0.75米(展開),折疊後0.66米,重約340公斤,最大射程50公里(SD-10超過100),射高30-20000米。
2012珠海航展:FK1000彈炮合一 可攔截各類亞/超音速飛行物
FK-1000的傳感設備包括安裝在車輛後的監視雷達和位於車輛前方的一台跟蹤雷達,其導彈的性能使它們可以實現1200米至2.2萬米的斜向射程(高度從20米至1萬米)。該系統中的兩門加農炮則號稱可以實現20米至2800米的斜向射程(高度從0至2300米),從而使它們擁有一定的防空能力,並且突出加農炮的主要作用為相對近身的自我防禦及打擊地面目標。

紅旗6/7→LY-60/FM-80(FM-90)
解放军最早装备的红旗-61型防空导弹系统
美國國防部確信,解放軍現裝備30套紅旗-6。很可能從上世紀80年代開始,該導彈就以紅旗61的名稱裝備部署。紅旗6導彈與美軍麻雀導彈相似,但更重、更大。導彈安裝了半主動雷達尋的導引頭,中段控制數據鏈。每部SX2150型6×6輪式車上安裝兩枚導彈,系統采用571型雷達系統。紅旗6l系列目前已經被紅旗7大量替換。    中國海軍從上世紀60年代開始進行艦空導彈的研制工作,在1984年引進法國的海響尾蛇點防禦艦空導彈之前,中國海軍只在江東級護衛艦上安裝過中國第一種被命名爲海紅旗-61B的艦空導彈。該導彈采用單級固體火箭發動機;導彈采用半主動連續波雷達尋的制導,彈長3.99米,彈徑0.286米,翼展1.166米,發射重量310公斤,最大速度3馬赫,最大射程10千米,最大射高8千米,這是一種既未經過實戰考驗也沒有大量裝備的過度形式的導彈系統。
大量装备解放军部队的红旗7低空防空导弹系统
紅旗7是法國響尾蛇導彈的中國仿制版本。上世紀70年代,法國泰利斯公司向中國提供了響尾蛇導彈的樣品。中國的仿制型號有兩種,一是中國陸軍使用的4輪車高機動型,另一種是空軍使用的拖帶型。中國的出口型號稱爲FM-80和FM-90,較之響尾蛇,其主要改進是加裝了紅外搜索裝置,同時提升了導彈的有效射程在0.7至15公里。紅旗7也被廣泛配備到中國海軍的艦艇上。
FM-90是FM-80系列的最新改良型,由于改良幅度很大,因此被賦于了新的型號。導引模式采用半自動雷達 指揮的紅外影像導引系統,搜索距離25公里、追蹤距離20公里,并以數據鏈持續對導彈更新目標數據。此導彈已具備全天候作戰能力,可有效對付戰機、直升機、無人飛行載具、巡航導彈、空對地戰朮導彈和反輻射導彈等多類空中目標。它的標准射擊單元由一輛搜索管制車和2至3輛射擊導引車組成,整套射擊單元擁有 8至12枚備用導彈,准備裝彈時間由原來的10秒縮短為6秒,單發命中率約為80%。       FM-90是先進的全天候近程反導防空導彈武器系統。主要作戰對象是低空超低空飛行的空中目標,能有效摧毀巡航導彈、戰訂空地導彈和反輻射導彈等精確制導兵器,也能夠有效攔截殲擊轟炸機、對地攻擊機、無人機和武裝直升機等空中目標。它主要用于野戰防空,也可用于機場、指揮中心、導彈發射陣地、交通樞紐、軍事基地等要地防空和城市防空。
中國陸基LY-60防空系統發射車
国产LY-60猎鹰地空防空导弹系统亮相珠海航展摄影:门广阔未经许可不得转载
巴基斯坦海軍戰艦已經列裝中國制LY60導彈
中國國産LY-60型防空導彈具有和AIM7E十分酷似的外觀,因此美國國防部始終在認為它是來源於中國倣照的美國AIM7E先進麻雀導彈。但是,中國是中宣稱這是獨立設計完成的,同時國內一些報道宣稱,中國PL-10導彈來源於俄羅斯導彈技術。  LY-60防空導彈系統採用搜索掃描雷達不同於早期中國HQ系列9號雷達,可以同時搜索同一戰區內多達40個目標,再根據目標不同的方位與威脅,選擇主要跟蹤其中12個目標,在其中再一次選擇最主要威脅的3個目標加以攻擊。  該中國已將LY60導彈部署在其FT22型江衛級護衛艦上,以替代早期中國在80年代裝備的HQ61防空導彈。與之相比LY60擁有18公里的有效攔擊射程,最大攔擊有效高度為12公里比原有HQ-61導彈在射程上提高8公里,射高提高了2公里。艦載型LY60採用可折疊式彈翼,陸軍裝備導彈彈翼不能折疊。

KS-1→KS-1AKF-3

图文:解放军红旗12地空导弹系统

揭秘解放军红旗-12防空导弹:射程50公里(组图)
揭秘解放军红旗-12防空导弹:射程50公里(组图)
紅旗12/KS-1A 紅旗12正在裝備解放軍防空部隊。中國長期目標是用紅旗12/KS-1A地空導彈替換紅旗2,作爲第二層防禦,用于補充S-300PMU導彈。美國國防部估計解放軍至少裝備了60套該系統。據說紅旗12已經發展了多種改型,這其中包括固定發射架型號和由紅旗2的6X 6履帶式發射車發展而來的機動發射架,以及類似愛國者導彈那樣的牽引箱式發射架。KS-1A爲單級固體燃料推進導彈,其氣動布後與美國標准1/2導彈的設計類似,俚翼展很小的三角翼與霍克導彈很相似。KS-1導彈的最大射程達到50公裏,最大射高8公裏,最大過載20g。中國媒體稱,早期KS-1使用紅旗2的雷達系統,但後來的情況表明,KS-1使用國産H200相控陣火控雷達。這種新型火控雷達的結構與美國MPQ-53和俄羅斯30N6E型系列火控雷達相似,既可以固定部署,也可以安裝在6×6輪式車上。雷達具有很強的抗幹擾能力。
资料图:中国新型KF-3防空导弹,它的出现就是为了接替红旗12导弹
空軍世界網站2014-5-13中國紅旗12性能先進已出口緬甸 替代型KF-3曝光:射程100公里,射高27公里,可作為紅旗-9防空導彈的低端補充。(詳參【圖博館】:紅旗-9與S-400反隱能力
俄首次公開勇士中程防空系統 將取代S-300導彈圖
俄2013-6-19首次公開勇士中程防空系統 將取代S-300導彈:每套有12枚9M96型中程防空導彈也用於S-400)。勇士系統在2015年以後將與S-400、S-500等防空導彈系統共同搭配使用。

簡氏:中國防空武器虎頭蛇尾2014-2-5 新浪軍事

  近年來,中國在國內航展上向國外買家展示了一系列令人印象深刻的新式防空系統。不過,其中的很多系統只展出了一次就從人們的視線中消失了。——本文作者羅伯特•休森,《IHS簡氏武器:空射武器》編輯。
  中國的新式裝備總是先以模型示人,而後再展出功能產品。中國的武器、雷達和無人機開發都有這樣一種明顯的走向,但防空系統的開發卻不是這樣。
  2012年11月13日至18日,中國航展在珠海舉行,航展上展出了大量新式戰鬥車輛和防空系統。
  中國南方工業公司展出了一些防空系統,包括CS/SA135毫米口徑輪式車載自行高炮(SPAAG)、"陸盾-2000"(Ludun2000)30毫米口徑車載自行高炮以及一種安裝在8X8底盤裝甲車上的新式導彈火炮組合系統,該系統配有一門6管30毫米口徑旋轉火炮和4個"前衛"系列近程導彈發射管。
  中國航太科工集團公司(ChinaAerospaceScienceandIndustryCorporation,CASIC)展出了兩種新型FL-2000機動近程防空系統。與2010年該系統曝光時人們看到的一樣,FL-2000是一種輪式車載系統。在2012年航展上,CASIC展出的是FL-2000B,FL-2000B安裝在了東風EQ2050型卡車上(東風EQ2050型卡車是中國仿製的一種高機動多用途輪式車)。
  FL-2000B系統使用了兩輛輪式車,其中一輛配有固態三維雷達,用來搜索目標,另一輛配有"前衛-2"(QW-2)導彈和光電跟蹤瞄準系統。FL-2000B系統使用的導彈裝在2個矩形發射箱內,而不是像其他基於QW-2導彈的系統那樣通常把導彈裝在改型單兵可擕式防空系統(MANPADS)發射器內。
  在FL-2000B旁邊展出的是FL-2000C,該系統是一種輪式車載系統,採用了新式4x4底盤。與2010年首次曝光的FL-2000系統相比,FL-2000C的個頭要大得多,性能也更為出色。FL-2000C裝備有一部雷達和光電目標探測跟蹤綜合系統和兩枚新型紅外制導地對空導彈。
  在這次珠海航展上,CASIC還展出了出口型的重型機動地對空導彈系統--FD-2000(HQ-9)和LY-80(HQ-16)。中國航展以前沒有展出過這些系統所使用的裝備。
  中國航空工業集團公司(AviationIndustryCorporationofChina,AVIC)下屬的洛陽光電技術發展中心(LuoyangOpto-electroTechnologyDevelopmentCentre)在其SD-10A空對空導彈(AAM)的基礎上重新設計了一種地對空導彈,這種導彈與其之前提出地基SD-10導彈設計有很大不同。這種最新地面發射型SD-10A導彈在原版本基礎上進行了大幅修改,導彈的頭部與SD-10A空對空導彈相同,中部和尾部進行了重新設計。這種改型導彈長5.054米,彈體直徑與SD-10A空對空導彈保持一致,但彈身新增了4條邊條。
  10年前的2002中國航展非常低調,沒有得到中國人民解放軍的官方支援。航展展出的飛機大多是民用飛機或比例模型,而且沒有地面系統參展。
  2004年航展展出的系統真品包括CASIC的FLV-1防空導彈系統,該系統採用了4×4WZ550裝甲車底盤。FLV-1系統配有8枚QW-1A近程紅外制導導彈、一個光學感測器球(前視紅外雷達和鐳射系統)和一部旋轉搜索雷達。2004年航展還首次展出了一種輕型機動點防禦防空系統,該系統使用的導彈也是單兵肩射式QW-1A導彈,同時還有一部搜索雷達(由一名操作員操作)與導彈配合使用,導彈和雷達安裝在一輛吉普型汽車上。
  中國航太科技集團公司(ChinaAerospaceScienceandTechnologyCorporation,CASC)在航展上展出了"獵鷹-60"(LY-60)機動防空系統的模型。在2008年的中國航展上,CASC首次參展,展出了包括新式FB-6A系統和LY-60系統在內的全尺寸全系列產品。FB-6A系統基於瀋陽SFQ2040底盤,由兩輛車構成,其中一輛車裝有8枚洛陽的"天燕90"(TY-90)紅外制導導彈,另外一輛車裝有旋轉搜索雷達和操作室。LY-60系統包括一輛配有4聯裝箱式導彈發射器的6x6底盤發射車和一輛配有目標搜索雷達的4x4底盤車輛。
  CASC的對手之一CASIC展出了TD-2000系列系統的第一種產品。此次航展展出的是TD-2000B,該系統採用4x4裝甲車底盤,在旋轉式固定座上裝有8個"前衛"系列導彈發射管和一套光電目標瞄準系統。該公司還提到,FL-2000系統有兩個變種,能夠使用QW-1G、QW-2和QW-18近程導彈。
  在這次航展上,CASIC還首次對一種出口型的綜合防空系統展開了宣傳,並指出,綜合使用FL-2000、FM-90/90N(出口型的HQ-7)和KS-1A能夠在50英里之外對付來自任何高度的飛機和導彈威脅。
  在2008年中國航展上,AVIC展出了另一種全新系統——"獵手2"(Hunter2或LS-II)。實際上,這是一種中國版的陸基先進中程空對空導彈(SLAMRAAM)系統,與美國的陸基先進中程空對空導彈系統更為相似。"獵手2"系統的4具滑軌式發射架安裝在仿製的東風EQ2050高機動多用途輪式車後部,用來發射兩枚由洛陽光的SD-10中程導彈和2枚PL-9C近程導彈,車輛駕駛室頂上還裝有一個光電球形炮塔,另外還有一輛裝有目標探測平面陣列雷達的EQ2050與導彈發射車配合使用。
  LS-II只在2008年中國航展露了一面,之後就再也沒有現身。2012年,從地面發射的SD-10導彈再次出現在了航展上,不過外形已經完全不同了。
  在2010年的中國航展上有大量防空系統參展, CASIC開發的FM-90防空導彈不是一種新式導彈,但卻是第一次出現在航展上。FM-90導彈是"響尾蛇"(Crotale)導彈的中國改進版,供對外出口。四聯裝FM-90導彈發射車與監視和目標探測雷達車並排展示,兩種車輛是以同一種6x6底盤裝甲車為基礎製造的(2004年航展上曾展示過這種裝甲車的模型)。在這次航展上,CASIC再次展出了大家熟悉的KS-1A系統,這是該公司TD-2000系統的一個新變種。
  CASIC還展出了FL-19車載終端防空導彈系統,該系統採用的裝甲車底盤曾出現在2008年航展上,不過,這次底盤上安裝了新型QW-18導彈。FL-19有六個單發導彈發射管、一套集成的光電目標探測與追蹤單元,都裝在裝甲車的後部。6枚導彈中有4枚是標準的QW-18S導彈,2枚是以前不為人所知的QW-18L變種。QW-18L要比QW-18單兵可擕式防空導彈長得多、粗得多,估計採用雷達波束制導。CASIC的資料提到,一套完整的FL-19系統由6輛發射車和一輛機動雷達車組成。
  在這次航展上,CASIC還首次展出了FL-2000防空系統,該系統是一種在設計理念上與FL-19系統相似的低空防空系統,只不過該系統採用了依維柯(Iveco)短軸距4x4卡車底盤,而不是裝甲車底盤。FL-2000系統配有8個導彈發射管和一套光電跟蹤和瞄準系統,可以發射所有型號的"前衛"系列導彈。
  航展上還展出了一些基於QW-2導彈的新式輕型系統。其中一種是CASIC研製的"QW-2發射平臺",這是一種安裝在東風EQ2050上導彈火炮組合系統,車上裝有2個QW-2導彈發射管、1門同軸機關炮(據推測為23毫米口徑)和一套光電跟蹤和瞄準系統。另外一種兩發輕型QW-2發射器安裝在一輛鄭州產尼桑小貨車上。CASIC指出,這種發射器專門為QW-2導彈開發,可以安裝在小型船隻和車輛上,或者安裝在固定地點。
  在2010年航展上,CASIC佔據了大部分展區。在展廳之外,西安天河國防科技公司(Xi'anTianheDefenseTechnologyCompany)展示了"精明獵手"(SmartHunter)機動綜合防空系統。這套系統由裝有多種感測器的指揮控制車輛以及安裝在改型依維柯卡車和東風高機動車輛上的多個雷達和光電跟蹤系統構成。天河參加2010年中國航展具有重要意義,標誌著系統生產開始轉移到CASC和CASIC等大型工業集團之外的公司。在中國航太工業的某些領域(尤其是在無人機領域),類似的技術擴散早就出現了。不過,在2010年之前,中國防空系統製造俱樂部的成員還很少。
  中國大部分防空系統的生產情況和服役情況更加撲朔迷離,幾乎沒有證據顯示有任何一種產品得到了大量生產。以上資訊表明,中國的國防工業發展非常迅速,產品開發的速度大大快於西方國家。但同時也表明,中國的國防工業部門通常不會善始善終地完成開發和生產工作,如果沒有國外購買者立刻訂購的話,那麼一種設計方案就會很快被另外的方案取代,從此煙消雲散,而這種替代方案可能同樣也是短命的。
  回應(詳參【圖博館】:中國手機  中國 《模仿創新》
  所謂的外國磚家都是些什麼貨色
  簡氏現在就是西方的喉舌。其對中國的評論往往是不懷好意和不實的。
  怪不得英帝國被美帝國取代,中國航展當然是不斷更新換代,怎可以這次展了下次還展的造理?
  發動的技術由於材料日新異,所以能改就改,中高端都要有,從無到有,從簡到精,從量到質。
  技術進步很快,導致技術淘汰率高,很正常!
  沒買家採購,研製到底也是浪費,而且技術的發展很快,有新東西就要扣穩發展脈絡,沒什麼不好!
  我們是騙研究經費去的!即拿獎金又拿榮譽。由於體制的原因,大多數資源很可能白白浪費,老外哪裡懂呢?
  這就是文化的差異!根本不懂中國人做事的風格
  怎麼不說美國的太空武器令人費解呢?西方國家的導彈防禦更令人費解!
http://mil.news.sina.com.cn/2014-02-05/0916762849.html


俄羅斯軍工新聞網2012-6-18報道,俄羅斯世界武器貿易分析中心6月15日公佈的一項專題研究報告指出,與此前4年(2008-2011)相比,今後4年(2012-2015)國際市場上新型中短程防空導彈系統的需求將會銳減,但成交金額卻會增加。而在前後8年期內該型武器出口數量排行榜上,俄羅斯高居首位,中國憑借出口28套的成績排名第8。
  根據俄智庫的統計,此前4年世界各國至少出口或許可生產瞭398套中短程防空導彈系統,價值45.52億美元,其中新型產品395套,價值45.38億美元,在數量和金額上分占99.25%和99.7%。今後4年市場銷量預計將會大幅下滑,如果當前的合同、意向和招標能順利履行的話,總銷量將為219套,價值48.8億美元,數量上同比下降44.5%,但在成交金額上卻同比增加7.53%。此前4年國際市場對新型中短程防空導彈系統的平均需求為每年99套,今後4年預計降為55套。
  俄智庫指出,世界新型中短程防空導彈系統市場競爭較為激烈,參與的國傢和高質量產品眾多,包括美國“復仇者”和SL-AMRAAM,法國“響尾蛇-NG”,意大利“斯帕達-2000”,瑞士“天空衛士”,以色列“德比”、“怪蛇”和“蜘蛛”,挪威NASAMS,波蘭“眼鏡蛇”、德國ASRAD,中國TD-2000B和KS-1A系統等。但是,俄羅斯在此領域的領先優勢無可爭議,特別是近年來“道爾”、“山毛櫸”和“鎧甲-S1”防空系統的需求量明顯增加。
  在8年間世界新型中短程防空導彈系統出口數量排行榜上,俄羅斯高居榜首,共232套,價值32.43億美元。其中此前4年出口182套,價值26.18億美元,今後4年訂單為50套,價值6.25億美元;美國位居次席,共68套,價值13.81億美元。此前4年交付50套,價值1.33億美元,今後4年訂單為18套,價值12.48億美元;以色列位居第三,共67套,價值12.92億美元,此前4年出口31套,價值4.95億美元,今後4年訂單為36套,價值7.967億美元。之後依次是意大利(40套6.566億美元)、瑞士(38套4.218億美元)、法國(36套2.436億美元)、挪威(33套5.39億美元)。
  中國位居第8,共計28套,價值1.35億美元,主要是向馬來西亞和印尼出口TD-2000B和KS-1A系統,已在此前4年全部交付。


 楨:將散貼各文的中國防空導彈整理成一略文:中國防空導彈

         短程防空導彈:

車載:前衛1/2、FLV-1、獵影TH-S311、FLG-1S、獵手1 /2、FL-9、倚天、 飛豹FB-6A等。

肩射:前衛QW1/2/3/11/18(仿美刺針)。飛弩FN-6/16。紅櫻HN-5 /5A/5B。

彈炮合一:TD-2000B、PGZ-95、冰雹1、陸盾LD-2000 、FK-1000等。通古斯塔2S6(SA-19)、鎧甲S1。

艦載:FL-3000N(紅旗10)(仿美拉姆)。

  中程防空導彈:

海/紅旗HQ-61A。海/紅旗7(FM-80/FM-90)(仿法響尾蛇)。獵鷹LY-60(仿美麻雀)/LY-80。道爾TorM1(SA-15)(紅旗17)。海/紅旗16。天龍防空系統SD閃電-10A(劈靂PL-12)。

  遠程防空導彈:

紅旗2/2J/2B。凱山KS1(紅旗12)。海/紅旗9/飛騰FT-2000/FD-2000。S-300PMU(紅旗15)。S-300V(紅旗18)。

詳參【圖博館】:中共前衛11與18肩射防空飛彈 中國四款近程機動防空導彈系統 中國凱山-1防空導彈 S-300與上海防空 FT-2000反輻射地空導彈系統 共軍紅旗九防空導彈 海紅9艦載高空遠端防空飛彈系統 俄中道爾-M1(HQ16) 俄中三種彈炮合一近防系統 中國空空導彈 野戰防空系統 空對空導彈 兩岸空空導彈 世界艦載點防禦導彈系統 “卡什坦”對“密集陣” 鷹式防空飛彈 天弓II的變革 捷羚(羚羊)防空系統 40mm/L70速射炮系統 “天兵”防空系統 西北風飛彈 復仇者防空飛彈系統 台灣飛彈防禦解決方案 中國導彈防禦

 短程防空導彈:

中军便携式防空导弹巡礼

FLV-1(前衛-1)防空導彈系統:配備前衛1防空導彈,採用人員下車作戰方式。故除了前衛1導彈外,其他各型可擕式防空導彈也可以使用,是一種非常適合現實需求的武器系統。下車作戰人員佩帶有耳麥的頭盔,載車通過搜索雷達將目標資訊即時傳輸給下車人員,與一般的士兵肩扛可擕式導彈靠目視發現目標的作戰方式有質的差異。人員下車作戰雖具有一定的危險性,但目標特徵小、便於隱蔽,可以出其不意地打擊敵人。      前衛1防空導彈采用雙推力固體火箭發動機。其級推力可使導彈在極短時間內達到續航速度,二級推力用以在續航段內保持這-速度。主發動機采用電子延時點火,在導彈飛離射手安全距離後點燃,以避免主發動機尾焰燒傷射手。武器系統重16.9千克,導彈長1.532米,直徑71毫米,作戰距離500~5 000米,作戰高度15~4 000米,作戰斜距500~5 000米,作戰反應時間10秒,作戰溫度-40~+60攝氏度。       現在有雙聯裝導彈發射裝置,可以與其他武器配合形成更完善的防空系統。 值的提的是,前衛1便攜式防空導彈在國外經曆了實戰的檢驗,戰績不俗。據巴基斯坦陸軍裝甲兵納維德拉赫曼將軍稱,1999年印度與巴基斯坦在卡吉爾地區的武裝沖突中,巴基斯坦陸軍用從中國引進的前衛1型便攜式防空導彈,舉擊落印度空軍的米格-21和米格-27戰機各1架。



中军便携式防空导弹巡礼

前衛2是前衛1的改進型,采用了最新的抗紅外幹擾技術,最大射程提高到6 000米,最小射高降至10米,提高了對付武裝直升機和巡航導彈等低空目標的能力。全系統重量增至18千克,導彈重11.32千克,戰鬥部重1.42千克。彈長也加長到1.59米(這並沒有給導彈的使用造成多少不便),直徑72毫米,作戰高度10~3 500米,作戰斜距500~6 000米。制導模式爲被動紅外尋的,系統反應時間小于5秒,導彈速度600米/秒。據稱前衛2是當時世界上最有效的單兵便攜式防空導彈,性能超過了刺和西北風。

 中军便携式防空导弹巡礼

前衛3

中军便携式防空导弹巡礼

前衛3梯形折疊尾翼

中军便携式防空导弹巡礼

前衛3的激光導引頭

QW-3導彈彈長2100mm,彈重23kg,從外形上看QW-3是在便攜式導彈上加了一段超口徑的助推器,前段布局基本和QW-1類似,一對活動舵面裝在彈體前部的舵機艙上,主彈體後部有一梯形折疊尾翼,翼面積比QW-1要大,構成X的鴨式氣動布局,助推段也有兩對折疊尾翼。在發射裝置中前彈體由適配器(彈托)和助推同口徑放置。新的助推發動機的采用大大提高了導彈的飛行性能,導彈最大飛行速度由QW-1的600m/s提高到750m/s,最大射程達到8000m,最小射程800m,射高從4m到5000m,從數據上看出,QW-3的的作戰空域比便攜式防空導彈大幅度提高,已經接近英國長劍和歐洲羅蘭特的點防禦導彈水平了,4米的低界,也讓懸停的直升機無處可逃。      從外形重量制導方式來看,QW-3已經脫離了便攜式防空導彈的範疇,應該作為輕型防空導彈。      首先,QW-3的制導方式非常有特色。他采用的是激光半主動制導。可以說不是紅外彈的發射後不管方式了。在世界上服役的地空導彈裏,還沒有采用激光半主動制導方式的,QW-3可以說是獨此一家。那麽,采用這種非發射後不管的方式有什麽好處呢?好處是大大的,激光半主動制導方式具有紅外制導方式所沒有的高精度和抗幹擾能力。從資料上的命中精度高達1m的數據就可以看出這種制導方式帶來的巨大好處了。        在激光制導方式裏,半主動方式是最難的。而從導引頭特寫的照片看出QW-3是采用的是陀螺穩定式,這也是半主動激光方式裏最難的一種,可以說QW-3采用的是難上加難的方式,因為他要求光學系統和探測系統都要由陀螺穩定,動態視場大、瞬時視場小,精度高、復雜,但好處是可以攻擊高機動小目標。美國在地獄火(Hell-fire)和幼畜空對地導彈也是采用這種方式,由于激光半主動制導方式中導引頭依靠的是目標反射的激光回波來跟蹤的,所以不象普通的非成像紅外制導方式只能探測高熱尾流和後機身加熱蒙皮的限制,具有真正的全向攻擊能力,而不是紅外彈的270的假全向。也不受紅外曳光彈和電子幹擾系統的幹擾,只要武器的配套的光電/熱成像跟蹤系統能跟上目標,目標一但進入攻擊範圍就無法逃脫。QW-3可以和雷達系統分置或完全依賴紅外熱成像和光學跟蹤系統,沒有電磁輻射,有效避免了反輻射導彈的威脅。系統隱蔽性好,生存能力強。

QW-18
马来西亚考察团力推国防部购中国猎影防空系统
马来西亚考察团力推国防部购中国猎影防空系统
馬來西亞媒體2008-11-17報道,該國國防科技中心(STRIDE)發言人稱,他們已經實體測驗了珠海航展上展出的中國獵影TH-S311便攜式防空導彈作戰與指揮系統,結果是適合馬國軍隊,他們進而向軍方推薦使用該系統。一套獵影系統由SmartEye(LPI雷達)、勇士越野車、顯示和指揮單元、導彈制導和電源單元組成,能指揮12部肩扛式導彈和若幹個35毫米高炮陣地。一套獵影系統可以打擊22個目標,對雷達橫截面2平方米的發現距離爲20公裏。


国产四款近程机动防空弹系统对比[图]

FLV-1(前衛-1):採用前衛2防空導彈,發射裝置和獵手1相同,都是2組四聯裝,不同的是FLV-1採用裸露式發射架發射。前衛2導彈殺傷斜距500~6000米,作戰高度10~4000米,可攻擊400米/秒的迎頭目標或尾追攻擊320米/秒的目標,單發殺傷概率75%。除前衛2外,FLV-1還可發射前衛系列的其他導彈,如“前衛1、前衛3和前衛4等。FLV-1改進型將換裝增程型導彈,並計畫增加攜帶量。FLV-1的作戰過程與獵手1大致類似,不同的是FLV-1是依靠自身車載雷達搜索20千米外的來襲目標;在指定大概的目標區域後,交由車載光電跟蹤裝置跟蹤目標;然後發射導彈攻擊目標。

 国产四款近程机动防空弹系统对比[图]

FLG-1(獵手-1):採用前衛2防空導彈,發射裝置和FLV-1相同,都是2組四聯裝裸露式發射架。FLG-1S要求與高炮部隊混編作戰,涉及高炮部隊的編制調整,因此發展前景不很明朗。除了前衛2,FLV-1S也像FLV-1一樣具備發射其他前衛導彈的能力。與FLV-1不同的是,FLG-1 S本身沒有配備搜索雷達,需要通過其他偵察手段獲知目標資訊,再通過指揮控制車上的光電跟蹤儀跟蹤和鎖定目標,爾後指揮控制車通過電纜控制導彈發射車發射前衛2導彈攔截目標。其攔截飛機目標的命中概率為95%,攔截巡航導彈目標的命中概率為60%。


国产QW2近防系统 摄影:门广阔
前衛2防禦系統主要由:一門12.7mm高平兩用種機槍,2枚QW2,整套系統為全自動車內1-2名人員就可以達到精確打擊以及對導彈系統的控制,在其頂部左側安置了一套類似法國格克賴爾上的360度周視觀察瞄准系統。即該系統採用了獵-殲模式的控制觀瞄系統。在下部安置有一個內置有300枚子彈的彈藥箱。子彈傳導鏈採用了類似美制大毒蛇的固化型子彈連。


 国产四款近程机动防空弹系统对比[图]

獵手1是將天燕90空空導彈裝載在輪式越野車底盤上,構成一個高機動性近程防空導彈系統。與FLV-1相似的是,獵手1也強調單車作戰能力。車上可安裝搜索雷達和光電探測裝置,單車構成一個獨立的作戰系統。當然,一個標準的作戰單元由1輛雷達指揮車和3輛導彈發射車組成。而其作戰方式又與FLG-1S相似,用於陣地或要塞防空,隱蔽出擊。天燕90殺傷斜距300~8000米,作戰高度20~6000米,可攻擊400米/秒的迎頭目標或尾追攻擊320米/秒的目標,單發殺傷概率為80%。

中国TY90空空导弹可对付AH64直升机A10攻击机



国产倚天防空导弹系统发射车

倚天防空導彈系統:是一種基于TY-90紅外自尋的導彈的自行近程導彈防空系統。該武器系統營級配置由1部營指揮車、3個導彈連組成。連級配置由1部連指揮車、6部戰車、2部供彈車、1部導彈檢測維修車、1部機械電子維修車組成。配備有8枚TY-90紅外自尋的防空導彈、導彈發射裝置、三坐標目標指示雷達、光電跟蹤儀、炮塔、操控臺、通信設備、定位定向設備、內部通話裝置、供電單元等。三坐標目標指示雷達采用固態有源相控陣天線,采用低輻射功率技術和頻率捷變技術。雷達系統具有低截獲概率(LPI)特性,使得對方的電子偵察設備難以檢測和正確估計本雷達的發射信號,無法利用反輻射導彈(ARM)對雷達進行攻擊。采用頻率捷變技術、脈沖壓縮技術、窄波束和低副瓣技術對抗有源幹擾。采用動目標檢測技術(MTD),可抑制無源幹擾、地物雜波和氣象雜波。采用T/R組件構成全固態發射機,可靠性高,使用維護費用低。三坐標目標指示雷達目標探測距離爲18千米。自動輸出目標的距離、方位和仰角,引導光電跟蹤儀截獲目標,也可直接引導TY-90防空導彈導引頭截獲目標。光電跟蹤儀由電視/紅外跟蹤儀與激光測距儀組成。探測距離爲12千米,跟蹤距離爲10千米。



国产FL-9车载末端防空导弹武器系统 摄影:门广阔
FL-9車載末端防空導彈武器系統: 由1輛雷達指揮車和多輛發射車組成。該系統融合了雷達與光電探測、跟蹤、自動化指揮、無線電通信、定位定向等先進技術。可以裝載QW系列進行全天候作戰,對抗飽和空襲具有很強能力。

航展现场报道:揭秘国产猎手II型综合防御系统
獵手2:是由中國航天工業集團研制的,總計有2臺載車,武器系統車爲一臺4管上支架發射系統。其中外側安置左右各一枚霹靂PL-9C近程低空防禦導彈,內側左右各安置一枚閃電SD-10中高空防禦導彈。這樣的組合依據現場介紹說,可以達到防禦從15-21000米高空的各類各型目標。SD-10和PL-9C均屬于發射後不用管的智能型導彈楨:空空變地空,射程減了大半,故天龍中程防空系統的SD-10A乃增程型!)

中国版复仇者FB-6A车载近距防空系统现身航展
中国版复仇者FB-6A车载近距防空系统现身航展

FB-6A型車載機動防空系統全重4.6噸,乘員2人(車長和炮長),采用了4×4越野底盤,類似于美國安裝在悍馬車上的複仇者防空系統。車後部安裝了一個單人電動炮塔,在炮塔的兩側各有4枚處于待發狀態的由中國自行研制的飛弩FN-6地對空導彈(具有發射後不管能力)。左側導彈下方是包括攝像機、熱像儀和激光測距儀的系統套件。該防空系統能跟蹤10千米範圍內、最大速度300米/秒的小型目標。FN-6導彈射程爲500~5500米,射高15~3800米。此外,FB-6A還安裝了1挺12.7毫米機槍,用于近距離防空使用。標准配置還包括通信和地面導航系統等

飛弩-6(FN-6)/紅纓-6(HY-6)的最大射程(高)為6(3.5)公里,研發了一系列、攜帶型如紅纓和飛鷹系列以及車輛型如飛弩和FB系列。除了解放軍(PLA)服役外,還出口到馬來西亞、柬埔寨、蘇丹和秘魯。在2013-2-25敘利亞內戰中、敘利亞的Mi-8直升機在阿勒頗附近被飛弩-6所擊墜。

 中军便携式防空导弹巡礼

紅纓HN-5便攜式防空導彈目前紅纓5系列便攜式防空導彈主要列裝我軍二線摩托化步兵師(旅)、高炮團中的防空導彈連、預備役高炮部隊、東南沿海城市的民兵防空部隊和船運部隊。紅纓5C型是車載型,1986年研制成功,導彈裝載在4×4的發射車上,每車裝兩組,每組4發導彈,車上裝有電視、紅外警戒和跟蹤系統。



彈炮合一系統



2012珠海航展:30毫米6管高炮 可攔截各類亞/超音速飛行物



 2012珠海航展:FK1000彈炮合一 可攔截各類亞/超音速飛行物



2012珠海航展:CS-SA1車載雙35毫米高炮  必要時能打地面目標



图文:中国陆盾2000型轮式近程对空防御系统
車載型730近防炮(海軍730發展而來)
图文:国产新型弹炮合一近程防空速射系统
LD-2000型陸基近防武器系統(CIWS,lose in weapon systems),提供一種高價值場所(包括指揮地所、低空導彈設施和彈道導彈、戰術導彈發射點)的近防能力。該系統還能對付低空飛行的飛機、無人機、巡航導彈,經過對軟件的改進,該系統還可用作C-RAM(反火箭炮、火炮和迫擊炮)。   一套完整的LD-2000系統包括卡車底盤的情報和指揮車(ICV),以及由它指揮控制的多達8輛戰鬥車輛(CV)。  LD-2000的情報和指揮車系統整合在北方工業公司生產的6×6前置控制卡車的後部;雷達天線置於頂罩的上部,來自雷達的信息,連同其他諸如較高層次指揮系統的信息,都顯示在操作者的控制臺上。這套系統的最大探測距離依據威脅程度而有所不同,對於飛機的探測距離是大約25公裏,較小形體的巡航導彈目標是12公裏。  LD-2000系統的戰鬥車輛整合到一部越野卡車的底盤上面,然後在駕駛艙的後部安置一套基於730型近防炮(配置於解放軍海軍艦艇)發展而來的火力操作炮塔。操炮手在密閉的空調艙室內對炮塔進行遙控。   LD-2000上的30毫米7管730B型加特林機關炮發射速度可達4,200發/分鐘,最大有效作用距離在2.5-3.5公裏之間,一般配備1,000發30毫米彈藥,這足以對付48個潛在的目標。發射的彈藥可分為兩種:一種是脫殼穿甲彈(APDS),一種是高爆燃燒彈(HEI),以及目標練習彈。而炮塔頂部安置有一套J波段跟蹤雷達,最大作用距離9公裏,右側的天線是光電艙,包括TV/IR跟蹤系統和激光測距儀,根據周圍的情勢不同,作用距離5-18公裏。



中国超低空车载防御导弹系统亮相航展(组图)
TD-2000B彈炮結合防空武器系統:是彈炮一體化防空武器系統,可打擊低空或超低入侵的空中目標,保障地面部隊、重要目標的空中安全,爲機場、橋梁、港口、指揮部、重要建築、炮兵陣地等重要地面設施提供有效的防空掩護。該系統采用8聯裝新型QW前衛防空導彈,最小作用高度30米,最大射高5000-7000米,射程5-6公裏左右。該導彈爲先進型紅外制導,采用了雙色紅外制導,這是一組由常規紅外光+碲鎘汞二級紅外系統。它與另一種組合的紅外+紫外對比,具有更大優勢,首先對于高度低微氣候條件抵抗力非常好,其次對于多面融合性能也非常好。 火炮配置可以隨機變化,既可以采用23mm雙聯,也可以采用37、57雙聯裝高炮甚至可以搭配100mm高炮。火控控制系統采用多組合計算機數字全控系統,完全實現從觀測到發射全自動設計。該系統最低配置到營級。


PGZ-95彈炮合一系統:PGZ-95炮塔上裝備的25毫米雙管自動炮與87式牽引高炮上配備的自動炮(仿制自俄羅斯的ZU-23-2)非常相似,均配有液壓傳動裝置,單門射速爲600~800發/分鍾,四門高炮齊射可達3000發/分鍾,射高2000米,射程2500米。每部PGZ-95備彈1000發,均儲存在車艙內,有一套特殊機械裝置進行自動裝彈。除用于打擊飛行器外,該系統配備的自動炮還可有效打擊輕型裝甲車輛和敵有生力量。  爲了彌補火炮射程上的不足,PGZ-95系統還可加裝前衛2防空導彈(安裝在自動炮上方,兩者可同時進行瞄准)。但是,與俄羅斯2S6M通古斯卡彈炮結合防空系統不同的是,PGZ-95上安裝的防空導彈並未與自動炮的火控系統進行整合。  PGZ-95在搜索S波段,最大搜索距離爲45公裏,最大搜索高度爲4.5公裏。在行進狀態時,雷達天線可收起並平置在車體上方。此外,PGZ-95還配備有一套光電探測系統,用于追蹤近距離目標。該系統包括一個電視跟蹤攝像頭、一個紅外跟蹤攝像頭和一個激光測距儀,它會將所有探測到的信息反饋到車載火控計算機,計算機根據這些數據計算武器瞄准數據,當目標在打擊範圍之內時炮手便可開炮。此外,炮手還可以用控制手柄手動瞄准目標。電視跟蹤儀的最大自動跟蹤範圍是6000米,紅外跟蹤儀的最大跟蹤範圍是5000米。激光測距儀的最小測量範圍是500米,最大測量範圍是5500米,測量精度爲±5米。據北方工業公司介紹,PGZ-95上雷達由行進狀態轉爲作戰狀態(從發現第一個目標時算起)的反應時間爲10秒鍾,光電系統的反應時間只需6秒鍾。 PGZ-95的防禦武器包括安裝在炮塔上的一挺12.7毫米重機槍,在炮塔兩側還各安裝有一排4管電控煙霧彈發射器。該高炮安裝有一臺功率爲525馬力的水冷柴油發動機,最大速度53千米/小時,可持續行使450千米。PGZ-95的作戰全重爲22.5噸 楨:通古斯卡2S6重達34噸!。  一套標准的PGZ-95防空系統包括6輛自行高炮/地空導彈車,1輛作戰指揮車,3輛彈藥供應車,1輛系統測試車和1輛發電車,所有的車輛都安裝在同樣的履帶式底盤上。

冰雹1彈炮合一近防系統:在2007年阿布扎比防務展上,中國廠家在展板上展出了提供外貿出口的Hailstorm-1彈炮合一近防系統, 國外的報導稱:比起俄國系統, 很明顯的,中國人提供外貿出口的Hailstorm-1型彈炮合一近防系統採用的探測瞄準複合系統(雷達/光電火控系統)象一個更先進、更加高效率的設計。

美國《防務日報》2005-6-16報導,摩洛哥政府向俄羅斯國防出口公司訂購12門2S6式通古斯卡彈炮一體自行防空武器系統,總價約1億美元 楨:貴?2005年1門就已近千萬!)。這是自1992年印度採辦25套系統之後,2S6式防空武器系統的首次出口。2S6式自行防空武器系統安裝有4門2A38M式30毫米自動炮和8枚9M311式防空導彈。其高射炮有效射程4000米,有效射高3000米,導彈有效射程8000米,射高3500米,搜索雷達作用距離18千米,跟蹤雷達作用距離13千米,系統全重34噸,最大公路行駛速度65千米/小 時。該炮通常部署作為2K22M自主防空炮兵連的一部分,2K22M式防空炮兵連包括6輛2S6/2S6M火力車;6輛2F77M導彈/炮彈運輸/裝填 車;1輛1P10-1M維修保養車,1個2F55-1M修理車間。2K22M防空炮兵連的支援能力可以顯著加強2S6在戰場上的自主作戰的能力。
俄陆军专用型铠甲-S1弹炮结合防空系统
專爲俄羅斯研制的鎧甲S1防空系統俄羅斯型號的基型炮塔、駕駛室和電源與早期出口型號上安裝的基本相同,但最明顯的區別是該型號僅配裝有8枚待發57E6導彈,而出口型號上配裝有12枚。鎧甲S1的敵我識別(IFF)天線安裝在2RL80監視雷達的頂部,而早期出口型號則將IFF天線安裝在雷達後端。俄羅斯陸軍的96K6式鎧甲S1防空系統采用BAZ-6909式8×8四軸卡車底盤,其全裝備重量爲19噸,承載能力達22噸。配裝導彈的車輛總重不超過41.3噸。采用這種結構的系統已于2008年中期開始試驗。底盤采用YaMZ-8431.10-020或YaMZ-8942.10-033柴油發動機提供動力,輸出功率爲347.8千瓦。該車最大行駛速度達80千米/小時,行程爲1000千米。BAZ-6909卡車的最小轉彎半徑15米,涉水深1.4米。
英國《簡氏防務週刊》20074月刊報導,俄羅斯研製的全套鎧甲-S1(Pantsir-S1)近程防空武器系統目前正在約旦接受野戰試驗,同時約旦準備向俄羅斯訂購該系統。據俄羅斯聯邦對外軍事-技術合作署署長稱,俄羅斯已准許約旦用貸款方式購買其軍事硬體,因此約旦才決定下訂單。 這並不是俄羅斯首次向中東地區出售,阿聯酋已於2000年簽訂了一份價值7.34億美元的合同楨:比2S6貴!),要求俄羅斯研製並交付50套。根據該合同條款規定,系統的研製工作要在2年內完成,並在隨後3年內向阿聯酋分三批交付這50套系統。其中26套將採用輪式車輛底盤,14套採用履帶式車輛底盤,據悉,首批已於2006年開始進行交付。  鎧甲S1是一種高機動彈炮結合自行近程防空武器系統,配裝有2A72式30毫米高炮和1400發待發彈。該系統配用9M335導彈或57E6導彈,這些導彈在主炮塔兩側各裝備1束(4或6枚)。   另據俄羅斯《消息報》2012-9-16報道,俄陸軍司令部已決定拒絕裝備最新式的鎧甲S1彈炮結合防空系統。來自俄陸軍司令部的消息人士透露,此前進行的一系列試驗表明,鎧甲S1的實際性能無法滿足軍方的要求。

中国拉姆面世:FL-3000N飞豹近防系统公开展示
飛豹FL3000N系統:外形與美國海拉姆艦載近防系統非常類似,該系統采用射頻+被動尋的+紅外組合多重制導方式。對海最大攔截距離爲高速6公裏,低速9公裏。可執行多發瞬間齊射,間隔時間不超過3秒或者單發攔截發射。艦載型主要應用對抗攔截低空掠海導彈的襲擊。可以跟國産730近防系統同時安裝在大型戰艦上,以彌補730近防系統與艦載防空導彈的火力空白,由于其擁有極快發射速度和數量的優勢在6-9公裏距離上要遠遠優于目前現役海紅旗七艦載導彈。FL3000N可搭載多種平臺,海基型可根據艦船大小來安放不同數量載具。如果小型艦船容量大還可以多加裝一個基數的備用導彈。裝填方式既可采用自動裝填也可人工手動式裝填。
中国拉姆面世:FL-3000N飞豹近防系统公开展示

  中程防空系統

解放军最早装备的红旗-61型防空导弹系统
美國國防部確信,解放軍現裝備30套紅旗-6。很可能從上世紀80年代開始,該導彈就以紅旗61的名稱裝備部署。紅旗6導彈與美軍麻雀導彈相似,但更重、更大。導彈安裝了半主動雷達尋的導引頭,中段控制數據鏈。每部SX2150型6×6輪式車上安裝兩枚導彈,系統采用571型雷達系統。紅旗6l系列目前已經被紅旗7大量替換。    中國海軍從上世紀60年代開始進行艦空導彈的研制工作,在1984年引進法國的海響尾蛇點防禦艦空導彈之前,中國海軍只在江東級護衛艦上安裝過中國第一種被命名爲海紅旗-61B的艦空導彈。該導彈采用單級固體火箭發動機;導彈采用半主動連續波雷達尋的制導,彈長3.99米,彈徑0.286米,翼展1.166米,發射重量310公斤,最大速度3馬赫,最大射程10千米,最大射高8千米,這是一種既未經過實戰考驗也沒有大量裝備的過度形式的導彈系統。
大量装备解放军部队的红旗7低空防空导弹系统
紅旗7是法國響尾蛇導彈的中國仿制版本。上世紀70年代,法國泰利斯公司向中國提供了響尾蛇導彈的樣品。中國的仿制型號有兩種,一是中國陸軍使用的4輪車高機動型,另一種是空軍使用的拖帶型。中國的出口型號稱爲FM-80和FM-90,較之響尾蛇,其主要改進是加裝了紅外搜索裝置,同時提升了導彈的有效射程在0.7至15公里。紅旗7也被廣泛配備到中國海軍的艦艇上。
FM-90是FM-80系列的最新改良型,由于改良幅度很大,因此被賦于了新的型號。導引模式采用半自動雷達 指揮的紅外影像導引系統,搜索距離25公里、追蹤距離20公里,并以數據鏈持續對導彈更新目標數據。此導彈已具備全天候作戰能力,可有效對付戰機、直升機、無人飛行載具、巡航導彈、空對地戰朮導彈和反輻射導彈等多類空中目標。它的標准射擊單元由一輛搜索管制車和2至3輛射擊導引車組成,整套射擊單元擁有 8至12枚備用導彈,准備裝彈時間由原來的10秒縮短為6秒,單發命中率約為80%。       FM-90是先進的全天候近程反導防空導彈武器系統。主要作戰對象是低空超低空飛行的空中目標,能有效摧毀巡航導彈、戰訂空地導彈和反輻射導彈等精確制導兵器,也能夠有效攔截殲擊轟炸機、對地攻擊機、無人機和武裝直升機等空中目標。它主要用于野戰防空,也可用于機場、指揮中心、導彈發射陣地、交通樞紐、軍事基地等要地防空和城市防空。

美國防部認為中國LY-60是仿製美制麻雀導彈 2007-10-25 東方網 詳參【圖博館】:中國山寨經濟 )
中國殲八IIM戰機挂載LY60空射型霹靂10空空導彈
美國空軍F-15C戰機空射AIM-7導彈
美制“海麻雀”艦空導彈
中國陸基LY-60防空系統發射車
国产LY-60猎鹰地空防空导弹系统亮相珠海航展摄影:门广阔未经许可不得转载
巴基斯坦海軍戰艦已經列裝中國制LY60導彈
中國國産LY-60型防空導彈具有和AIM7E十分酷似的外觀,因此美國國防部始終在認為它是來源於中國倣照的美國AIM7E先進麻雀導彈。但是,中國是中宣稱這是獨立設計完成的,同時國內一些報道宣稱,中國PL-10導彈來源於俄羅斯導彈技術。  LY-60防空導彈系統採用搜索掃描雷達不同於早期中國HQ系列9號雷達,可以同時搜索同一戰區內多達40個目標,再根據目標不同的方位與威脅,選擇主要跟蹤其中12個目標,在其中再一次選擇最主要威脅的3個目標加以攻擊。  該中國已將LY60導彈部署在其FT22型江衛級護衛艦上,以替代早期中國在80年代裝備的HQ61防空導彈。與之相比LY60擁有18公里的有效攔擊射程,最大攔擊有效高度為12公里比原有HQ-61導彈在射程上提高8公里,射高提高了2公里。艦載型LY60採用可折疊式彈翼,陸軍裝備導彈彈翼不能折疊。  80年代中國打算初步嘗試解決其空軍超視距打擊的問題,採用了類似AIM7型早期版本的半主動雷達尋的的PL10導彈的最初研製型號,進行了試驗,但是結果是失敗的。隨後不久中國購買了大約100枚義大利製造的ASPIDE(埃斯賽德)導彈,並且開始試圖防造這種導彈。但是義大利製造的埃斯賽德導彈技術主要來源於美國較新型的AIM7E先進型麻雀導彈的製造技術。雖然中國空軍的霹靂-10型導彈十分類似美國的AIM7麻雀導彈,但是它的彈翼發生了很大改變,中國把導彈彈翼進行可以折疊設計以便於它們可以被更好的保存與便於戰區儲藏。

9K331道爾M1/SA-15 解放軍將大部分精力用于研發和裝備遠程防空導彈的同時,也推動點防禦地空導彈的現代化進程。在上世紀90年代,解放軍購買了俄羅斯道爾地空導彈系統。據報導,中國共裝備了25套“道爾”系統,部署在第3l、38集團軍。俄羅斯研發該系統主要是爲了取代冷戰時期裝備的SA-8壁虎地空導彈。與SA-8一樣,道爾也采取完全一體化設計。搜索雷達、單脈沖跟蹤和火控雷達、近程導彈發射箱全部安裝在一輛導彈發射車上。較之SA-8,道爾的作戰用途廣泛得多,不僅可以打擊低空飛機、直升機,還可以攻擊巡航導彈,以及進入末端飛行狀態的防區外導彈和靈巧炸彈。俄羅斯的設想是用道爾導彈來保護S-300PMU/S-400的雷達和指揮站。     系統的底盤重26噸,載重11噸,行駛最大爬升角35度,越壕寬2米,涉水深度1米。全長:3.5米,彈重:165千克,戰鬥部裝藥:15千克,射高:0.01-6千米,有效射程:1-12千米,最大飛行速度:2.8M(850米/秒)

據《漢和防務評論》2007-03-22報導,中國方面與俄羅斯關於購買第三批道爾M1防 空系統的談判進行了將近5年後,最近完全中斷。報導稱這是因為中國正在發展自己的HQ16 型防空作戰系統,該系統極有可能採用了較多的道爾M1的設計概念。HQ16已經在今年完成了全部測試,即將裝備在054A級護衛艦上。從HQ7的發展經驗看來,陸軍也會計畫裝備HQ16。這樣道爾M1可能從此喪失在中國的市場。迄今為止,中國已經分兩批獲得了34套道爾M1。通過研製HQ16,中方掌握了研製短程導彈垂直發射的技術。



资料图:我国海军054A级导弹护卫舰上的垂直发射防空导弹系统

中國054A級護衛艦配備32單元紅旗16垂直發射防空導彈
紅旗-16A型防空導彈的性能與俄羅斯SA-N-12在伯仲之間,其性能數據大致為:有效射程1.5~50公里,有效射高10~6000米,單發命中概率0.7~0.98,反應時間5~8秒,彈長2.9米,彈徑0.232米,彈重165公斤,戰鬥部重17公斤、最大飛行速度2.8馬赫(850米/秒)。從外形上看紅旗-16A型防空導彈的發射裝置與S-300和紅旗-9遠端防空導彈系統極其相似,這極有可能意味著中國設計師希望將來在紅旗-9和紅旗-16基礎上研製通用的模組化結構。 據稱,該導彈能與紅旗-9系統一起打造中空和高空區域防空系統。從外形上來看,兩者使用相同的有源相控陣雷達,而且載車也幾乎一樣,這就為其實現組合奠定了基礎。為了提高攔截低空飛行目標的能力,還可安裝特製的盲區目標搜索雷達。

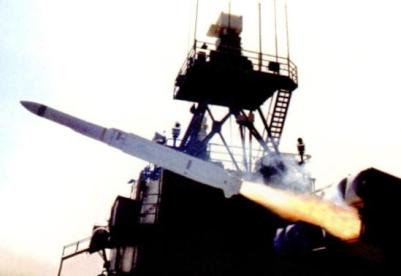

現代級驅逐艦上的SA-N-12防空導彈:中國海軍從俄羅斯購買的現代級Ⅱ型138、139兩艦主要裝備的艦空導彈是安裝有單臂式SN-12無風可擔負艦艇和編隊的防空作戰任務,全天候多通道的艦載中程防空導彈武器系統。SA-N-12是一種性能較爲先進的艦載防空導彈,最大射程達到48千米(對飛機)、15千米(對反艦導彈),最大射高17千米;戰鬥部爲破片殺傷式,重70千克,采用近炸引信及觸發引信,殺傷半徑達18米。導彈采用半主動雷達制導。可有效地攔截距海面3~5米高度掠海飛行的反艦導彈。  中國海軍的052B級驅逐艦1698、169號安裝的也是這種艦空導,這是一個可同時攔截8個單獨的目標,在向同一個目標發射2枚導彈的情況下,對飛機的命中概率爲81%-96%,對反導彈的命中概率爲43%-86%。而且該導彈反應極靈敏,從接到報警信號到導彈發射,系統的反應時間僅16-19秒。 詳參【圖博館】:新購現代級驅逐艦之議 日美評138現代級驅逐艦 )
  據美國戰略新聞網2011-5-17報道,中國最近開始出口HQ-16垂直發射導彈系統,該系統是根據獲得的生産許可證(或根據複制技術)制造的俄羅斯山毛櫸-M2(BUK M2)防空導彈系統的中國版。  它們是SAM-6型導彈的最新型,SAM-6的作戰效果在1973年阿以中東戰爭中得到驗證。M2E導彈重328千克(720磅),最大射程50公裏。陸基版可在履帶發射車上搭載四枚該型導彈,目標截獲雷達能夠覆蓋150公裏的範圍;其出口型號爲LY-80。  據悉,HQ-16海軍版可由軍艦上的垂直發射單元發射。美國是垂直發射技術的先驅;這也是中國研發新型軍艦,用以取代其使用了半個多世紀俄式軍艦的原因之一。中國研發的第一款具備垂直發射系統的軍艦是排水量4300噸的054型護衛艦,該軍艦是基于西方設計概念;而非俄式設計概念。目前,中國已經建造了多艘該型軍艦,其中大部分是更先進的054A標准(每艘該型軍艦上具有32個HQ-16垂直發射單元)。
 據俄羅斯軍工新聞網2012-6-18報道,在法國巴黎舉辦的歐洲薩托裏-2012國際防務展上,中國北方工業公司展出了以SD10A空對空導彈爲基礎改良而來的天龍中程防空系統天龍系統由1輛指揮車、1座IBIS130機動式三坐標目標搜索雷達和最多6套自行發射裝置(各配4枚導彈)組成。它使用一級固體燃料導彈,單發殺傷殲擊機類目標的概率爲80%。


遠程防空導彈:


国产红旗9A防空系统
紅旗9FT2000 紅旗9的研制目的主要是爲解放軍提供遠程防空能力。FT-2000則是在紅旗9基礎上研制的一種打擊預警機和伴隨電子幹擾機的導彈系統。紅旗9導彈營可能混合裝備了紅旗9和FT2000兩種導彈,而要發現這種情況很困難,也許只有導彈實際發射並進入末端制導後才能察覺出來。  通常外界認爲紅旗9廣泛應用了俄羅斯的S-300PMU技術(如垂直冷發射技術),使用了S-300PMU的大量零部件,包括5P85D系列的8×8輪式四管導彈發射車。有消息稱,導彈采用了與S-300V相似的兩級推進技術。對導彈射程性能的猜測也千差萬別,從92公裏至200公裏不等(海/紅旗9彈長徑粗故射程有增加空間,如美國標3/俄S400)。  紅旗9使用的是HT-233型相控陣火控雷達,該雷達與俄羅斯MPQ-53和30N6E導彈系統上的H-200雷達相似。雷達安裝在泰安TAS53 80型8×8輪式車上,該車與紅旗9的導彈發射車通用,其設計與俄羅斯S一400導彈的BAZ-6900載重車輛相似。中國媒體的消息稱紅旗9的雷達波段爲C波段,天線頻段爲300兆赫茲,抗幹擾能力強。


(楨:便宜果然沒好貨(中國紅旗9合同價約30億美元、俄羅斯S-300約45億、法國紫苑30約60億、美國愛國者3約75億),2013-9-26才贏得土耳其30億美元12個營大單,2013-11-15土政府便宣佈六個月內重新競標。
  啥便宜果然沒好貨?是效費比和性價比高,好比同規的中國小米手機也不到美國蘋果手機半價。
  那就是山寨沒好貨,不只與北約武器系統不相容,也搞的俄國很不爽、不再售中S-400,真是偷雞不成蝕把米。
  啥山寨?是創新性模仿!紅旗9除了射程比S-300短些、防空和反導皆勝S-300,在競標實測中9發9中,連紫苑30、愛3都不如。就憑這點國際宣傳,土買不買中都贏了,而非糞青所噴、中自作賤且被人耍。
  土被美人逼才會重新競標,美人常因妬而棒打鴛鴦,遠的不說,以色列與中國的預警機、美軍與法國加油機的採購案,便被美人政治掉了,相容性只是藉口,北約成員也有用S-300等俄國武器系統,更何況的出口武器如紅旗9之FD-2000早就依北約規格而設計生產。
  至於紅旗9的射程,以其彈長和彈徑約同S-300、大於愛3,只要在彈體減重、改善空氣力學、和增強火藥引擎效率等之上下功夫,不難追上S-400/ S-500的4/5百公里。
  故本文不再糾纏買不買,而析判紅旗-9與S-400反隱能力。

中國多層反導防禦體系曝光 仿俄64N6E大鳥Big Bird反導雷達亮相:該雷達為雙面式搜索相控陣雷達,這種雷達系統能夠發現並跟蹤彈道導彈系統,是目前僅次於俄制下一代S-400綜合反隱身雷達系統的先進野戰自動化防空指揮系統。(回應:S-400另有米波遠程預警雷達如俄售越南之VOSTOK-E下才能反隱,但中國早已有類似雷達如YLC-8A和JY-27、只需整合在一起,就好比红旗-9的射程,只要仿美俄在彈體空氣力學、材料減重、增強火藥和引擎效率,便能由1-2增程到3-6公里!引進S-400只是具兼與俄維持戰略關係和參考用!如下聞  美稱中國研CSA9防空導彈能攔500公里內彈道導彈:美國防部2013-5-6新版涉華軍事報告稱,中國現有的空防導彈系統由國產紅旗-9和S-300PMU1/PMU2組成。中國后續將購進S-400 (射程400公里),并將不斷對紅旗-9地空導彈進行改進,使其射程超過200公里。報告還稱,中國自行研制的CSA-9防空導彈系統,預期將具有對500公里以內的戰術彈道導彈的防御能力。  相關新聞:助陸爭釣島 俄售S-400飛彈 各取所需 更給美日壓力/俄媒披露中國有近120個防空導彈營反導能力強大)
 S-400綜合反隱身雷達系統
中國仿俄64N6E雙面式搜索相控陣雷達

中國YLC-2三座標3D相控陣雷達作用距離300千米。
中國YLC-8A二座標2D米波遠程預警雷達
中國JY-27米波二座標2D遠程預警雷達
中國YLC-4座標2D遠程預警雷達

俄媒2013-7稱越南引進俄新型VHF反隱身雷達VOSTOK-E可部署南海克制中國殲20:斯托克-E型雷達由6X6式卡車機動運載,到達陣地後以3輛以上雷達車作3角或多角度佈陣。在未遭受電子干擾的情況下,它對SU-27非隱形戰鬥機的最大探測距離為360公里,對美國F-117隱形戰鬥機和B-2隱形轟炸機的探測距離為350公里。即使遭到電戰機較強的電子干擾,它也能在255公里的距離發現非隱形戰機FA-18,或者最短在57公里的距離發現F-22隱形戰機,同時藉由S-300防空導彈加以擊落(楨:VHF屬米波雷達,能遠程預警、但無法精確鎖定,要與S-300相控雷達配合,但B-2、F-22等隱形戰機在鎖定距離外便會突擊,故尚須空天/海/陸一體之戰力才能對抗,而這是美俄中而非越所具有!以下是憤/糞青之爭)。(回應:中國媒體老是鼓吹中國某型新型武器令某某國家震驚,這篇報導恰恰是給那些意淫的人一記響亮的耳光!  小編用這個標題到底是想幹什麼?我發覺現在心郎真是越來越沒節操,恨不得每條新聞都煽動民眾。刪除客觀評論,保留各種謾駡攻擊的言論,強烈質疑心郎已經成為帝國主義滲透中國的輿論工具。  這種雷達都能照B-2 和 F-22了,真牛啊,那美軍還砸那些美元部署這些五代機有p用啊,吹吧,繼續!  隱形都是相對的,防空雷達主要看能在多大距離內發現戰機。假如是人肉眼都能看見戰機了,雷達才反應過來,又有何用?  打越南用阡20簡直是用大炮打蚊子,大材小用!  給河內直接種蘑菇  衛士2直接打到河內,讓你防  中國完全可以在陸地制約住越南,也能在太空中監視越南。越南絕對不敢輕舉妄動!  最好別再稱頌和俄羅斯的友誼了,給錢它什麼都幹,最先進的遠端防空導彈一樣賣給了中國的潛在對手。在南海,在西藏,俄羅斯是我們身邊最大的潛伏者。)

俄媒軍工網2013-5-16稱厄瓜多爾軍方解除採購中國YLC-2V和YLC-18型雷達合同並索賠:厄方解除這份價值6千萬美元合同的理由是,中方提供的雷達不能正常工作。(回應:是俄媒報導的,是真是假還不知道。我所知中國地面雷達還是不錯的。埃及買過,用了之後是高度評價中國的雷達好  知道什麼是造謠麼!?這就是!因為有美狗背後阻撓,怕中國軍工發展!俄羅斯勸說,怕中國與他搶市場  聽說這個合同是因為厄軍方不按合同執行,不斷提出無理要求,還想訛中國的兩套拿過去試用的雷達呢。俄媒肯定死命往不利於中國的方向報導,畢竟在國際市場上是競爭對手嘛。  薩達姆買過,海灣戰爭的實戰證明是垃圾!  放屁的話,海灣戰爭爆發時,薩達姆根本沒從中國買什麼雷達  在電子產品上,中國已經把俄羅斯遠遠的拋在了後面,看看我們的052D用的相控陣雷達,那老毛子只有看的份,再看殲11的航電設備,那是明顯的強於SU27。)
  俄媒提到,厄瓜多尔和中国于2008年10月签署了关于供应YLC-2V型和YLC-18型雷达系统的合同。

052C(滿6800),2003年170蘭州/171海口號下水後、不像054A量產、2010之後才再下水4艘,數据:長154/寬17、吃水6.1米、57000shp馬力柴油燃氣交替輪機、4500海浬/18節、乘員250人、1架Ka-28或直9/無人機、氣+液冷式弧形外罩相控陣雷達 探距400km、48 x紅旗9防空飛彈VLS 射程200km(海/紅旗9彈長徑粗故射程有增加空間,如美國標3/俄S400)、8 x鷹擊62(C602)反艦飛彈 射程3-400km、6 x 324mm魚雷管、1 x 100mm雙用炮、2 x 30mm 七管近迫防衛快炮、4 x 18管誘餌火箭。詳參【圖博館】:從美DD(X)驅逐艦看170的差距 韓國的大洋海軍夢 美國伯克級神盾艦日本金剛與愛宕神盾艦 神盾艦



海军新型导弹驱逐舰3D效果图 文章称就吨位和战斗力来说,052D可能介于美国的“阿利·伯克”级和“提康德罗加”级之间。

052D(滿載7000噸),172?江南號2012-8-29下水,改良052C→052D:48 x紅旗964具通用垂直發射系統; 1 x 100mm雙用艦炮 1 x 130mm單管砲; 氣+液冷式弧形外罩相控陣雷達純液冷式平面外罩相控陣雷達: 新型的RUB煙霧顆粒4 x 18管誘餌火箭幹擾系統;未來有可能改裝 8 x鷹擊12超音速反艦飛彈 射程400km。 詳參【圖博館】:052D


051C旅洲级(滿7100噸)、只有115沈陽/116石家莊051C取消051B直升機庫改為32單元SA-N-6C /S300PUM1 遠程(150km)防空反導射系統VLS詳參【圖博館】:中華俄式神盾艦051C


俄制S-300防空导弹性能强大,可同时跟踪100个目标,射程150公里。
S-300PMU/SA-10B/C :S-300PMU是解放軍從俄羅斯購買的第一種S-300導彈。美國國防部認爲解放軍目前裝備了32套該系統,部署4~8個導彈營。該系統是蘇制S-300PS系統的出13型,通常稱爲SA-10B。而S-300PS又是類似愛國者導彈這樣的半機動型導彈系統S-300PT的高機動改進型。S-300PMU也被稱爲SA-lOB或SA-10C。  S-300PMU與早期的愛國者系統性能相當,兩者最重要的不同是:S-300PMU機動性更好,全部系統都裝在MAZ-7900/543型8×8輪式載重車上(該型車也是“飛毛腿”導彈的發射和輸送車)。  S-300PSIPMU是俄羅斯研制的第一種真正意義上的發射後不管型地空導彈,它是專門爲躲避美軍F-4G電子戰機攻擊而設計的。除掉雷達桅杆架設時間,導彈營可在5分鍾或更少時間裏完成部署或導彈裝填。該導彈的搜索和火控雷達采取“高低搭配”。其高空雷達爲36D6/ST-68UM Tin shield雷達,其功率爲1.23兆瓦特至350千瓦特,安裝在40V6、40V6M和40V6MD型雷達桅杆上;低空雷達爲76N6 Clam shield雷達。  後者安裝在高度爲23.8米的40V6M或37.8米的40V6MD桅杆上,其功能專門用于搜索美國的AGM-86和BGM-109巡航導彈。火控雷達爲30N6E型F JaP Lid雷達,通常安裝在MAZ-7900/543載重車上,也可以安裝到40V6M桅杆上用于巡航導彈防禦。30N6E的總體性能與“愛國者”導彈的MP-53雷達相當。
图文:中国红旗-9防空弹发射瞬间
解放軍S-300PMU1防空導彈陣地

S-300PM U1/SA-20A S-300PMUl最初名稱爲SA-10D,其後被重新命名爲SA-20D。S-300PMU1是S-300PS/PMU的深度現代化版本。美國國防部估計解放軍共裝備了64套,部署8~16個導彈營。雖然S-300PMUl保留了改進型的FlaP Lid和Clam S helI雷達,但它有兩項重要的改進,這使得其性能與美軍的愛國者1/2型相當甚至更好。其一是新的導彈設計。裝備48N6雷達的S-300PMU1導彈的射程達到了148公裏,其導引頭可引導攻擊雷達反射橫截面僅爲0.02平米的目標。其二是配備了64N6E大烏大型相控陣搜索雷達。該雷達使S-300PMUl具備了與美海軍宙斯盾系統的SPY-1相控陣雷達相當的目標搜索跟蹤能力。因此,該導彈系統具有強電磁幹擾環境下的生存能力,具備攻擊超音速飛機、巡航導彈和彈道導彈的能力。直到近期,S-300PMU1一直是解放軍最具殺傷性的地空導彈武器。

俄制S-300PMU2远程防空导弹效果图
俄制S-300PMU2遠程防空導彈效果圖

S-300PMU2和SA-20BS-300PMU2是S-300P的最後一種改型,具有更強的作戰能力。美國國防部評估解放軍共裝備了32套該系統,部署4~8個導彈營。S-300PMU2是S-300PMUl的增強型。但S-300PMU2可提供控制老式防空導彈(如SA-5)的軟件和交互界面,而新型的LEMZ 96L6E搜索雷達的功能更爲強大。S-300PMU2還具有與愛國者2/3型相當的反導能力。如果解放軍將S-300PMU1和S一300PMU2部署到臺海前沿,將有足夠的能力攻擊臺灣本島上空的臺軍戰機。這兩型導彈具備打擊部分隱身作戰飛機(如F/A-18ElF、臺風,甚至JSF戰機)的能力,美軍目前僅有F-22A和B-2A可以有效應對這些防空導彈系統。

S-300V(中國也裝備該導彈):據俄羅斯軍事工業綜合體網站2012-5-3報道,俄軍方領導人曾宣布,最新式的S-400(SA-21)新型防空導彈系統已開始批量裝備俄防空部隊,將逐步取代老式的S-300。據統計,俄軍方在最近幾年內已裝備了5個S-400防空導彈營。不過,近日卻有消息稱,俄國防部再次訂購了大批型號相對較老的S-300V(SA-12)系統。有美國專家就此分析稱,俄軍方此舉很可能意味著S-400項目仍存在著一些問題(其中也包括因産能不足導致的部署延誤)。此外,新一代的S-500防空系統的研制工作進展遇阻可能也是迫使俄軍方采購老式裝備的重要原因。       S-300V先後出現的型號有S-300V1、S-300V、S-300VM和S-300VM2,到目前已經曆了四個研制階段。  第一階段研制出的系統僅配用了一種射程較小的9M83導彈及其它相應的配套裝備,1980~1981年通過國家聯合鑒定試驗,1983年裝備陸軍防空部隊,系統代號當時爲S-300V1,攔截的目標類型主要是飛機、巡航導彈和諸如飛毛腿、長矛之類的近程戰術彈道導彈。 第二階段主要是爲S-300V1進行補充設計,即再爲系統配置一種射程更大的9M82導彈及其配套裝備,采用了兩型導彈、兩型發射單元的新系統,于1985~1986年通過了國家聯合鑒定試驗,1988年裝備陸軍防空部隊,攔截的目標類型增加到可對付潘興中程戰術彈道導彈、空地導彈,以及巡邏在100千米距離上的幹擾飛機。 第三階段是射程增加了2~3倍的S-300VM系統,1993年前後裝備部隊。  第四階段是射程又增加2倍的S-300VM2系統,1998年前後裝備部隊。   S-300V通常以旅爲作戰單元,每個旅下轄4個火力單元(營級編制)。這4個營通過旅一級的指揮控制中心,即1套“巴良納”自動化指揮系統,形成一個地面防空作戰整體。  S-300V的導彈所對付目標的速度範圍爲0~3000米/秒。對戰術彈道導彈的最大殺傷距離爲40千米,最小殺傷距離爲13千米(9M82導彈)和6~8千米(9M83導彈),最大作戰高度25千米,最小作戰高度0.2千米。對飛機等空氣動力目標的最大殺傷距離爲100千米(9M82導彈)和75千米(9M83導彈),最小殺傷距離爲13千米(9M82導彈)和6~8千米(9M83導彈),最大作戰高度30千米(9M82導彈)和 25千米(9M83導彈),最小作戰高度25米。導彈采用初段慣導+中段指令修正+末段半主動尋的制導方式,制導精度6~20米。單發殺傷概率爲高空60%,中低空80%~90%。一個S-300V旅最多可同時射擊24個目標。最多可同時制導48枚導彈。導彈發射間隔1.5秒,導彈發射准備時間15秒。導彈總數96~192枚S300防空導彈
俄S-400防空系统主要部署中部可打击隐身战机
俄羅斯空軍已經開始部署S-400新型防空導彈
俄軍專用車輛爲S-400防空系統發射車吊裝導彈
俄披露S500性能:射程500千米可攔高超音速導彈(楨:S-3/4/500俄愈吹愈遠!)
  東方網2009年12月19日消息:據俄羅斯《消息報》12月18日報道,俄金剛石-安泰防空康采恩下屬特種設計局的主任伊戈爾?阿舒爾貝利近日表示,俄新一代防空系統S-500的研制工作將在2015年全部完成。S-500並非S-400的升級型號,而是一種全新的防空武器,其作戰性能明顯由于國內外現役的任何一種防空系統。雖然俄空軍到目前爲止僅僅裝備了兩個營的S-400系統,但阿舒爾貝利表示,該系統和S-300今後將逐步被S-500所取代。  據悉,S-500的最大射程超過500千米,能夠同時攻擊10個來襲目標(S-400爲6個),可攔截的目標包括小型無人駕駛飛行器、掠地飛行的巡航導彈、戰機和飛行速度高達5千米/秒的彈道導彈。而對于最後一類目標,目前的防空系統幾乎均無能爲力。  目前已制造出了S-500系統的部分組成單元,S-500系統在外形上與俄軍現役的S-300及S-400系統並無特別明顯的差異。不過,S-500所配備的雷達系統更加先進,是一種最新式的X波段有源相控陣雷達,不但發現目標的能力更強,而且對目標坐標的測量精度也更高。此外,該雷達還將被用于改進俄軍現役的S-400防空系統,以提高後者的作戰效能

美國戰區飛彈防禦

美國戰區飛彈防禦系統(Theater Missile Defense System)的目標是防護駐外美軍及盟邦,依重層攔截的規劃構想,主要分為低層與高層兩道防線。其中包括陸基的愛國者三型飛彈(PAC3),與戰區高高度區域防禦系統(THAAD),以及陸戰隊反飛彈系統(CORPS-SAM)、海基的海軍神盾改良之海軍區域飛彈防禦系統(NAD),及屬於高層飛彈防禦系統的海基戰區廣域防禦系統,另外尚有空軍的助升段攔截系統機載雷射等。
以色列部署的导弹防御系统工作示意图
导弹防御系统工作示意图
資料圖:駐日美軍沖繩嘉手納空軍基地的“愛國者-3”導彈
駐日美軍沖繩嘉手納空軍基地的愛國者3導彈
愛國者三型飛彈系統(Patriot Advanced Capability-3,PAC-3)的任務是防護如:指管中心、機場、 雷達站等重要資產,免受敵戰區彈道飛彈與戰機攻擊。屬於陸基低層彈道飛彈防禦系統,係改良自於波灣戰爭中出盡鋒頭,也備受爭議的愛國者二型飛彈系統。
愛國者三型飛彈系統主要是以全新的愛國者三型飛彈,取代愛國者二型飛彈,並改良現有愛國者二型系統,提升其雷達、通信設備與指揮管制系統現有能力。愛國者 三型飛彈改採Ka頻段主動尋標器,可以不靠雷達照明自行接戰目標,大大擴張了其防護包線。而且由於其體積比二型小,每個發射架可儲存16枚飛彈,較愛國者 二型系統增加許多。
资料图:美国陆基中段导弹防御系统的拦截弹发射
美国陆基中段导弹防御系统的拦截弹发射
中程延伸防空系統(Medium Extended Air Defense System,MEADS),緣自美國陸戰隊反飛彈系統,為美國與德國、義大利合作的國際飛彈防禦計畫,專為歐洲作戰需求設計。其主要任務為防衛北大西洋 公約組織國家與部隊為主,提供如裝甲部隊等前進部署的聯軍部隊全方位防護,免受敵彈道飛彈與戰機攻擊,係屬於陸基低層彈道飛彈防禦系統。中程延伸防空系統 亦包含:1.雷達系統2.飛彈3.垂直發射架4.戰鬥管理(指、管、通、電、情C4I)系統等四大次系統。
资料图:美国洛克希德-马丁公司THAAD反导拦截导弹展示
美國洛克希德-馬丁公司THAAD反導攔截導彈展示
戰區高高度區域防禦系統(Theater high altitude area defense,THAAD)的任務,是防護美國與盟軍部隊及盟國城市等,對抗敵中程與短程彈道飛彈攻擊,其攔截器將於大氣層外攔截來襲的彈道飛彈,屬於 陸基高層彈道飛彈防禦系統。整個系統包含:1.射控雷達系統2.飛彈與擊殺器3.車載發射架4.戰鬥管理(指揮、管制、通信、電腦、情報C4I)系統。
系統運作時,由X頻段射控雷達偵測來襲彈道飛彈目標,並全程追蹤、經由數據鏈路引導飛彈迎向目標。每枚飛彈包含一單級固態火箭助推器與擊殺器;擊殺器在攔 截最後階段會自動歸向目標,藉由直接撞擊的力量摧毀彈頭。戰鬥管理系統則負責整合各戰區高高度區域飛彈防禦次系統,並與其他飛彈防禦系統連結,組成完整的 戰區重層飛彈防禦架構。其車載發射架,可機動部署並快速重新裝填。

(美國海軍阿利-伯克級導彈驅逐艦發射標準防空導彈)
海基區域飛彈防禦系統(Navy area defense,NAD)任務是保護艦隊,以及港口等設施,免受敵戰區彈道飛彈攻擊,屬於海基低層彈道飛彈防禦系統。 該系統係以美國海軍現有艦載標準二型防空飛彈,與神盾戰鬥系統為基礎,改良SPY-1型雷達與神盾戰鬥系統系統,及標準二型飛彈,使之具有攔截彈道飛彈能 力。提升後的標準飛彈稱為標準二型block IV A飛彈,提升部分包含增加紅外線導引模式,辨識飛彈目標以提升準確度、高攻角自動駕駛與氣動力外型,以提升高高度飛彈運動性能,前視引信以提供高速接近時 的備炸,避免錯過目標,及改良助推火箭以增加推力等,以延伸其接戰高度與距離。

中國與美國2013-01-27同日進行陸基中段反導攔截試驗詳參【圖博館】:中國防禦 《美國飛彈防的過與現在》
網友目擊中國新疆疑似反導試驗
当地时间2013年1月26日,美国加州范登堡基地,陆基中段导弹拦截系统进行测试。
美國加州範登堡基地,陸基中段導彈攔截系統進行測試。
  國防部網北京2013-01-27電 據中國軍網消息  記者27日晚從國防部新聞事務局獲悉,2013年1月27日,中國在境內再次進行了陸基中段反導攔截技術試驗,試驗達到了預期目的。這一試驗是防禦性的,不針對任何國家。
  據俄羅斯新聞網1月27日轉引美聯社報導稱,美國軍方當日試射了"地基中段防禦"導彈防禦系統(GMD)攔截導彈。
  報導稱,當地時間週六晚間加利福尼亞州範登堡空軍基地進行了導彈試射。期間導彈成功完成預定動作,而後飛向外太空。此次試射並沒有預定目標。這次試射是2010年12月失敗以來GMD攔截導彈第一次試射。
  據報導,這一地基攔截導彈系統過去被命名為國家導彈防禦系統(NMD) 。但小布希執政期間將其改名,因為白宮決定建立更加複雜的防禦系統預防彈道導彈襲擊。

美專家稱中國正建多層反導 紅旗19紅旗26成主力 2013-02-01 世界報

  美國“華盛頓自由燈塔”網站1月27日的報導稱,雖然中國稱當天進行的第二次反彈道導彈防禦攔截試驗是防禦性質的,但美國官員認為這次試驗與北京的秘密反衛星武器計畫有直接關係。與此同時,五角大樓宣佈美國在當天早些時候也成功試射了遠端反導武器。中美兩國同時進行反導試驗還是首次,媒體認為這很可能是一種巧合。
  根據美國軍事雜誌透露,中段是彈道導彈飛行高度最高的一段,遠端彈道導彈的中段是在大氣層以外飛行。根據當前導彈技術水準,只有大推力陸基導彈才有能力攔截中段飛行的彈道導彈,而艦載防空導彈受到艦艇噸位以及導彈、雷達性能限制,還無法攔截中段飛行的彈道導彈。
  另外,陸基中段防禦系統由遠端預警系統、攔截系統和指揮管理系統組成,主要用來對敵方中遠端彈道導彈進行探測和跟蹤,然後從陸地發射攔截器,在敵方彈道導彈處於飛行中段時將其攔截,使其無法飛臨我方本土。因此,陸基中段反導技術試驗,理論上遠比美制“愛國者”防空導彈系統只在彈道導彈幾十公里的末段進行攔截要更難實現。
  在中國進行陸基中段反導試驗之前,只有美國在高調進行此類反導系統的研發工作。擁有陸基中段反導能力是上世紀美國“星球大戰”計畫的一部分,但由於技術難度非常大,直到1999年10月2日,美國才首次進行真正的陸基中段反導試驗,即首次國家導彈防禦系統(NMD)飛行攔截試驗。在那次試驗中,美軍從加州範登堡基地發射了一枚洲際彈道導彈作為靶彈,從7000多公里外的馬紹爾群島誇賈林環礁發射了一枚外大氣層攔截導彈。攔截導彈在太平洋上空將靶彈擊毀。
  目前美國在現代反導技術上佔據世界領先地位,而且是唯一一個進入實戰部署的國家。美國部署的反導動能攔截彈是一種由助推火箭和作為彈頭的動能殺傷飛行器(KKV)組成,借助KKV高速飛行時所具有的巨大動能,通過直接碰撞摧毀目標的武器系統。20世紀80年代以來,美國為導彈防禦系統研製了多種KKV,其中包括陸基中段防禦系統的地基攔截彈(GBI)、“宙斯盾”導彈防禦系統的“標準”3海基攔截彈、末段高空區域防禦系統(THAAD)攔截彈、“愛國者”3(PAC-3)攔截彈以及最新研製的可機動部署的動能攔截彈(KEI)。目前,GBI、SM-3、PAC-3和THAAD攔截彈等都已進入部署階段。
  地基攔截彈(GBI)是陸基中段防禦(GMD)系統的“武器”部分,該系統有兩種型號,一種是部署在美國本土的三級動能攔截彈,另一種是計畫部署在歐洲的兩級動能攔截彈。預計到2013年年底,在美國本土部署的地基攔截彈將達到44枚左右。
  反導尖兵“紅旗-19”、“紅旗-26”先後曝光
  據美國環球戰略網猜測,1月27日中國所採用的反導攔截彈可能是第二枚SC-19,這是一種反衛星動能攔截彈。不過,也可能是“紅旗”-26這樣的新導彈。美國媒體稱,中國進行陸基中段反導攔截技術測試並沒有令華盛頓感到意外。美國官員稱,中國的導彈防禦試驗設施受到嚴密的監視。一位美國官員在本月早些時候表示,有跡象表明,中國的導彈防禦試驗正在準備之中。根據去年9月的情報,中國正計畫試驗他們稱之為DN-2的反衛星導彈,“這是北京針對美國軍事通信、導航和定位衛星目標計畫而打造的軍事能力的一部分”。
  根據維琪解密透露的美國國務院電文內容,中國2010年從新疆庫爾勒發射SC-19導彈,成功攔截了一枚從酒泉雙城子導彈中心發射的CSS-X-11中距離導彈。電文指出,中國的反導攔截彈和反衛星武器之間存在著非常大的相似性。“2007年1月11日,中國就是用SC-19成功摧毀了一枚本國報廢的FY-1C氣象衛星”。
  美國智庫國際戰略評估中心高級研究員、中國軍事專家理查•費舍爾表示,到目前為止,尚未確定中國1月27日測試所用的是何種攔截導彈。很有可能採用了2010年所用的SC-19反衛星導彈的改進版,SC-19是在2005年和2006年進行飛行測試的。這個測試評估並促進了中國反衛星和彈道導彈防禦技術。
  但費舍爾也認為,中國此次也有可能採用的是一種新導彈。因為,中國在同時發展幾種反導系統,其中一個系統稱為“紅旗”-26,似乎類似於美國雷聲公司的SM-3導彈,SM-3是美國海軍使用的導彈防禦系統。“紅旗”-26導彈的裝備目標是一種新的尚未建造的大型海軍戰鬥艦,同時也預計有一個陸基版本。
  據一位資深的中國軍事裝備研究者透露,中國的反導系統與美國的“國家導彈防禦系統”已經幾乎站在同一個臺階上,都具備進行陸基中段反導攔截的能力(美國已經進入實際部署),目前俄羅斯的S-300和S-400還達不到這個水準,仍屬於末端攔截系統。俄羅斯的A-135是一種反彈道導彈系統,可攔截大氣層外的彈道導彈。這種代號為51T6的大氣層外導彈攔截彈,有效射程達80公里,但主要是依賴熱核戰鬥部來攔截來襲導彈,這比中美如今的動能攔截彈在技術上落後不少,畢竟後者的攔截精確度要高出很多。由於隨著冷戰的結束,A-135系統顯然已不能適應當前的安全需要,加之缺乏資金支援,A-135的作戰能力日漸消退,已經陷入名存實亡的狀況。
  另外在反導體系的建設上,美國軍事專家認為,中國正在走上多層反導的道路。除了用於大氣層外陸基中段反導的SC-19之外,在末端反導和要地防空方面,中國引進了俄羅斯的S-300反導系統,另外中國國產的“紅旗”-9防空導彈也可以擔負攔截來襲的彈道導彈的任務。有消息稱,中國還在致力於研究一種類似與美國“愛國者”這樣的末端反導系統,提高中國的末端導彈攔截能力。
  在大氣層內外的高空反導攔截方面,理查•費舍爾認為,中國很有可能存在一種“紅旗”-19的反導系統。中國一些學術刊物中登載的文章似乎涉及到這種反導武器,並稱“紅旗”-19搭載的戰鬥部可進行大氣層內外高空的動能攔截,是一種反導反衛星武器。
  另外,在現有的“紅旗”-16海基反導系統(054A型護衛艦搭載)的基礎上,中國很有可能發展出了一種升級版--“紅旗”-26。這種導彈比“紅旗”-16的射程更遠,射高更高,類似於美國的SM-3海基末段高層攔截導彈,未來可以用052D大型通用驅逐艦搭載發射,類似于美國“阿利•伯克”級宙斯盾艦。
  如此一來,中國將具備陸地、海上整體、多層反彈道導彈能力。對於中國打造反導網的目的,理查•費舍爾認為,“中國目前還沒有被威脅,發展更強大的反導能力針對誰還是一個問號”。目前中國周邊國家裡,除了朝鮮和印度僅具有初級水準,沒有國家有能力以中程導彈威脅中國。結合最近朝鮮剛剛宣佈準備進行第三次核子試驗,美國媒體認為,朝鮮和印度更有可能成為中國防範的對象。
  從技術上看,打造一個反導網是一項異常龐大而艱難的任務。美國建設反導系統,在探測器方面的投資是相當驚人的,因為探測器決定了反導攔截是否能夠取得成功。美國為此部署的紅外探測預警衛星、地面遠端預警雷達,每個造價都在10億美元左右。若系統建設完成,加上前期研發費用、發射費用,總投資估計超過會超過500億美元。
  目前,中國除攔截彈外,並未部署紅外預警衛星(主要探測彈道導彈發射活動)、地面的遠端預警雷達,而攔截試驗也只進行了2次,所以中國陸基中段反導系統與當前美國的水準還有一定距離,要實現實際部署還需要完成很多工作。
http://mil.news.sina.com.cn/2013-02-01/0926714531.html



台長: 阿楨
人氣(6,980) | 回應(102)| 推薦 (0)| 收藏 (0)| 轉寄
全站分類: 社會萬象(時事、政論、公益、八卦、社會、宗教、超自然) | 個人分類: 其他海軍 |
此分類下一篇:世界艦載直升機技術發展
此分類上一篇:武器如何隱身?

顯示全部102則回應

圖博館
俄S500與美THAAD比有何優勢?反應時間完胜2017.1.26 新浪軍事

  發射方式上,S-500優勢突出
  S-500毀傷能力未顯優勢
  機動生存能力:薩德佔優(楨:?)
  回應
 (楨:俄宣傳S-400的三大優勢:超遠距離探測能力,攔截能力,及超級強大的抗干擾能力。探測600千米,實際上是大型飛機,而不是隱身戰機了;超遠的40H6導彈400千米,不是最遠攔截距離;超強抗干擾和反隱身能力,居然有5部雷達涵蓋VHF,L,S,X波段!
  S400就是S300的升級版,無非是升級了導彈、雷達和控制系統,但中國上述三個系統在技術上遠遠超過了俄:紅旗9的射程,以其彈長和彈徑約同S-300、大於愛3,只要在彈體減重、改善空氣力學、和增強火藥引擎效率等之上下功夫,紅旗9B/26/19/不難追上S-400/S-500的4/5百公里。
 美2017.1.18在日本部署F-35B隱身戰機 中國雷達可在上千公里外監視:如JY-26、JY-27A、YLC-20、DWL-002、JL3D-91B米波反隱身雷達;高頻天波超視距雷達,探測範圍約為900~3500公里,可執行第一島鏈外“反介入/區域拒止”戰略的實施;量子雷達/衛星,不但可以讓現有的隱身技術完全失效,還不會被干擾和欺騙。)
  相關新聞
 繼美俄之後中國建成彈道導彈預警衛星系統:3.6萬公里上地球同步軌道天基紅外和雷達探測衛星衛星,可以提供10- 30分鐘的預警時間。
 美環球戰略網2016.1.27解放軍反導尖兵紅旗-19(動能1似美THAAD) 紅旗--26(似美SM-3); 反衛星尖兵動能2(基於東風-26/21) 動能3(基於東風-31/41)先後曝光
 紅旗9為何能獲4國訂單在土測試9發全中打開局面
 俄S300發射後墜落:炸毀2台發射車4枚導彈2016.12.05(回應:俄的航天發射、導彈發射接連受創,不是偶然,是經濟、科研、管理……的綜合反映。)
 2017.1.13以色列F35打敘利亞 俄軍S300/400反隱雷達卻沒反應
 2015.12.21以突襲敘斬首真主黨領導,S400又成了擺設!
 2017.4.7美59枚巡航導彈襲擊敘利亞,S400又成了擺設!
  相關新聞
 港媒稱中國高超音速武器可突破世界任何防禦體系
 美軍斥資30億美元研新反導系統為攔中國高超音速武器
 中國高超音速武器為何能趕美超俄:天河1/2號超級計算機+JF12/18高超聲速風洞
 專家:中國或可用高速滑翔彈頭全球打擊航母
 美國《航空與空間技術週刊》2014-1-27稱DF-31配高超音速彈頭射程將增50%,從8000增到12000千米
 中國M20遠超俄伊斯坎德爾導彈 可6馬赫末端變軌打擊
2017-04-28 10:36:01
圖博館
超音速反艦導彈相關新聞資料

 中國CM-400AKG 類似印俄合制的布拉莫斯(?) 鷹擊12出口型(?)
楨:布拉莫斯射程300公里,但重3.2噸、彈長9.4米,徑寬0.67米,空射也重2.5噸,速度才3馬赫,單價則高達200-300萬美元!(鷹擊12每枚約100萬,亞音速的中國C802A/803約50萬/法國飛魚100萬以上)中國梟龍FC-1(巴基斯坦稱JF-17雷電)戰機攜帶的CM-400AKG 重約兩噸、彈長6.5米,徑寬0.4米,最大射程達250公里,速度超過4馬赫。

 鷹擊12(出口型CM-400AKG) 維基百科
服役 1999
設計生產 601、611所和海軍研究院、航天三院聯合研製
技術數據
長度 7m
直徑 0.6m
負載重量 2-2.5噸之間
發動機 衝壓發動機
最大速度 2-4.5馬赫
有效射程 250公里到500公里
導引方式 追熱和主動雷達導引
彈頭 200~300千克
發射平台 艦射、陸射、空射(轟炸機)多平台

鷹擊-18的攻擊方式很特別。據英國《簡氏防務周刊》報導,該導彈在艦載垂直發射系統垂直升空後,利用其尾部的燃氣舵迅速轉向,固體助推段完成助推任務後被拋離;緊接著彈體後部的渦噴發動機點火,使導彈進入勻速巡航階段,以0.8倍音速的速度飛行180千米,燃料耗儘後,渦噴發動機再次被拋離;分離出來的前部彈體是一個獨立的小導彈,該導彈採用一個固體火箭發動機推動,飛行速度可達2.5-3.0倍音速,航程達到40千米;此時,該彈主要依靠命中目標時巨大的動能來增強威力。水面艦艇攔截超低空目標時一般來說最大射程也在40千米左右,這樣的導彈對於防禦一方的艦艇來說極難攔截,因而鷹擊-18具有很高的突防概率和命中率。
2017-04-28 10:37:01
圖博館
臺灣之榮光! 世界第一的雄風三型超音速反艦飛彈

雄風三的體型重量遠低於日炙這表示雄風三的技術層次比日炙高很多。雄三射程普通型300KM,加強型600KM;速度約2.5Mh;僅兩噸多,空射型僅1800KG,而射程同樣300KM。日炙彈長:9.4公尺 彈徑:1.3公尺 彈重:4000公斤 最大射程:120公里/改進型160。連俄印製的布拉莫斯,比臺灣雄風三還差了一點,更不用說中共老舊的C101/301(楨:CM-400AKG與鷹擊12/18呢?「雄三的載艦能逃過大陸的空襲及艦潛攔截嗎?國防部前副部長林中斌形容為「蚊子叮大象」)。

雄風三-維基百科

雄風三型反艦飛彈有效射程,目前軍方尚未公佈資料,有推測為130公里,台媒報導為150,單位造價約1億新台幣(高300萬美元)。改良增程型升為400公里,速度三馬赫。增程型是將雄三彈體等比例加大,增加引擎燃料空間來實現,因此比雄風三型反艦飛彈的體積更大。
技術數據
長度 6.1米
直徑 46 cm
翼展 不明
整體總重 1,500公斤
發動機 固態燃料衝壓發動機
最大速度 2.5~3.5 Mach
有效射程 130公里(海平面)~ 400公里
飛行高度 20M~200M
導引方式 慣性導航 + 主動雷達導引
彈頭 150公斤

 日本ASM-3超音速反艦飛彈
ASM-3長度約6米,重約900公斤,速度M3,射程150公里,制導方式為中繼慣導加末段主/被動復合制導方式,具備較強的抗電子干擾能力。

 美國有超音速反艦飛彈嗎?
美國目前沒有超音速反艦飛彈服役,RGM-84魚叉只有0.85馬赫。 美在2005年4月測試成功,射程110公里,速度2.8馬赫的 GQM-163A土狼超音速掠海靶彈,測試短程反反艦飛彈如麻雀或公羊飛彈效能之用的,不用來攻擊敵艦。
2017-04-28 10:38:13
圖博館
為什麼作為世界海上霸權的美國在反艦飛彈的發展上,為何如此消極? 主因是美國海軍是以航空母艦作戰群為作戰單位。E2C預警機巡航距離達到2,700公里,搜索範圍達600公里。艦載機F/A-18E/F可以攜帶空射型的AGM-84魚叉飛彈,攻擊3,300公里以外的敵艦。超音速反艦飛彈因為速度快,燃料耗費大,射程受限,不符合美軍作戰模式。

 美國爲什麽不造超音速反艦導彈?
答案是現有技術條件下生産的超音速反艦導彈,突防能力並不高(楨:?),比亞音速的作戰效果還要差,超音速導彈至少要在距離海面20米以上的高度飛行,達到目標上空才轉入俯沖,很容易被雷達捕獲,超音速低空飛行時由于多譜勒效應太大,雷達可以不費吹灰之力從海面雜波中捕獲到導彈的回波,而且信號清晰跟蹤穩定,至于轉爲高空突防則太容易被脈沖雷達發現鎖定,此外使用大推力的火箭或沖壓發動機,高速飛行時産生的摩擦熱也很大,對于光學探測器紅外探測器來說,很遠就能發現跟蹤。而亞音速導彈的飛行高度可以降低到波峰高度,多譜勒效應不明顯,雷達很難從海面雜波中截獲跟蹤,只能在非常近的距離攔截。

 美國長程反艦彈道飛彈試射成功 中國遼寧艦挫著等
根據美國國防部先期防衛計畫局網站指出,美國長程反艦飛彈(Long Range Anti-Ship Missile,LRASM)在2013.11.12的第二次試射中,再度成功擊中、長260公尺的移動靶船。1970年代,美國海軍曾有衍生自戰釜巡弋飛彈的RGM/UGM-109B長程戰斧反艦飛彈,不過自1990年代除役之後,美軍僅剩AGM-84。2009年,國防部先期防衛計畫局與軍火商洛克希德·馬丁公司簽署合約研發長程反艦飛彈。原先,洛馬團隊開發出二種LRASM款式,一種是LRASM-A次音速,射程達920公里、裝有450公斤彈頭,以AGM-158B聯合空對地離岸 飛彈增程型( JASSM-ER)為基礎進行研發;另一款LRASM-B為使用先進渦輪衝壓發動機,性能類似印俄合作的布拉莫斯(Brahmos)。由於RASM-B研發失敗風險較高,因此先期防衛計畫局於2012年初取消RASM-B研發計畫。不過,中俄發展的高超音速反艦武器,給美國構成了嚴重威脅,在發展防禦系統的同時,美軍發展自己的遠程反艦導彈。
2017-04-28 10:39:07
圖博館
中法海軍曾裝備同種導彈但中國的繼任者卻讓法羨慕2017.5.14新浪軍事

  近日,法國媒體報導,法國海軍將對使用了20年的拉菲特級導彈護衛艦進行翻新,最重要的一環是拆除已經到齡的“響尾蛇CN2”防空導彈系統,換成“薩德爾”超近程防空導彈系統。
  這裡的“薩德爾”導彈可不是鬧得沸沸揚揚的“薩德”導彈!而是一種步兵單兵防空導彈改裝而來的超近程導彈。用這種簡陋的導彈系統去替換標準的“響尾蛇CN2”,這其中透露出來的涵義就是法國海軍也開始面臨財務危機,空有先進的“紫菀”防空導彈系統,可沒錢購買,只得用最廉價的小導彈來充充門面。
  而使用同一系列“海響尾蛇”/“海紅旗-7”防空導彈的中國護衛艦,現在已經統一換上了先進的“紅旗-16”垂直發射中程防空導彈,中國人的先進技術和財大氣粗讓法國人羨慕不已。
  前段時間,法國海軍“庫爾貝”號導彈護衛艦訪問中國上海,並與中國海軍導彈護衛艦進行了聯合演習。
  大家都知道,法國海軍的“庫爾貝”號是著名的拉菲特級隱身護衛艦家族的一員。
  這種隱身護衛艦在上世紀90年代中期服役時讓人眼前一亮,這是世界上最早採用全面隱身設計的軍艦之一,廣泛使用了低可偵測性隱身技術,簡約的上層建築和成角度的艦體側面設計,使得該級艦外觀簡單整潔,配合現代化的電子系統,成為新一代護衛艦的開山之作。
  熟悉該艦的軍迷朋友一定會注意到其主砲後面的大片空置區域,這裡原來設計上是要安裝2套八單元“紫菀15”垂射裝置的。但由於研製進度趕不上,最後以直升機庫上裝1座現成的八聯裝“響尾蛇CN2”來代替,除發射架上筒裝的8枚導彈以外,下面的彈庫還有可供再裝填的2次備用彈。
  說到“響尾蛇,在上世紀80年代可謂是大名鼎鼎的近程防空導彈。採用雷達或紅外自動尋的,戰鬥部重14公斤,射程13公里,飛行速度3.5馬赫。
  中國海軍在從英國引進“海標槍”中程防空導彈失敗後,也從法國引進了這種導彈的出口型,由於當時中國海軍預算有限,偌大的海軍水面艦艇部隊只獲得了2套“海響尾蛇”,安裝在了051旅大級驅逐艦上。
  此後,中國在“海響尾蛇”基礎上終於仿製成功了“海紅旗-7”,才使得中國水面艦艇部隊有了比較初級和可靠的點防禦能力。
2017-05-15 09:04:13
圖博館
三十年河東,三十年河西!
  當中國海軍主力護衛艦基本上已經完全淘汰“海響尾蛇”/“海紅旗-7”,換裝更加先進的“紅旗-16”,法國海軍的“紫苑”中近程防空導彈也研製成功。但這種原計劃安裝在拉菲特級上的先進導彈再也無緣這種戰艦了。
  由於近年來法國海軍預算有限,建造的戰艦都以個位數來計算,其武器裝備也精打細算,能省就省,先進的“紫苑”除了出口賺外匯外,僅在最新的幾艘導彈護衛艦上採用,而相對已經顯現老態的拉菲特級,那麼就不要浪費共和國的經費了。
  近日,由於老式的“響尾蛇CN2”服役年限,拉菲特上的防空系統即將失效。但法國海軍仍然沒有盼來換裝“紫苑”的消息,卻聽到了更加不幸的信息,即國會要求使用“薩德爾”來替換“響尾蛇”。
  什麼是“薩德爾”?
  不要看著名字霸氣,其實這就是單兵用的“西北風”肩扛超近程防空導彈的艦載型,只是將6枚小導彈組合成一個自動發射架,其射程、威力、精度不要說和“紫苑”相比,連即將退役的“響尾蛇”還不如。
  那麼這種導彈有什麼好呢?兩個字—“便宜”!一分錢​​難倒英雄漢啊!法國海軍最後還是栽在錢上面了。
  從上海返航回國的“庫爾貝”號,在經過黃浦江上最著名的護衛艦建造基地——中華滬東造船廠時,一艘新型的054A型正在舾装,這種已經幾十艘下餃子一樣的先進軍艦上,配置的巧克力式垂直發射系統讓法國人眼饞不已。
  054型早期也曾經安裝有“海紅旗-7”,但很快就統一採用垂直發射的“紅旗-16”進行了全面升級。而隨著“響尾蛇”換為“薩德爾”,2021年前拉菲特級要進行全部翻新,對法國人也知道很沒面子,並沒有將改裝稱為升級,而是叫做翻新,其實是退級了。
  短短20年時間,法國武器從中國的仿製山寨對象,到對中國來說變成了缺乏新意的東西,可有可無啊!
  這就是中國技術進步和經濟發展在國防建設上帶來的切實紅利!(作者署名:虹攝庫爾斯克)
  回應
倒不是说高卢鸡没钱 只是人家钱都投福利去了 就算没工作在家吃福利一样可以过的很好
这就是国家越来越穷得原因吧,年轻人不思进取,没工作在家吃福利,这种社会难道不是更加畸形么
欧洲国家其实会被高福利搞垮的。
派出这么破烂的军舰来访问上海,看来老牌资本主义真的不行了!
湾湾康定級巡防艦被看光光了
essm是方向,红旗16也老了。
改进型海麻雀拿来当宝。
http://mil.news.sina.com.cn/jssd/2017-05-14/doc-ifyfeivp5691865.shtml
2017-05-15 09:07:40
圖博館
中國酷愛超音速反艦導彈美卻青睞亞音速究竟誰厲害2017.10.27新浪軍事

  長期以來,在反艦導彈領域,究竟亞音速還是超音速好,究竟高速巡航還是掠海巡航式好,一直存在劇烈的爭論。
  對於反艦導彈,遠射程和速度是有矛盾的。當導彈以超音速飛行時,承受的空氣動壓大,結構重量也要比亞音速高得多,所以需要更多燃料消耗。導彈以0.8倍亞音速飛行所需的燃料,只有超音速3倍飛行的十分之一。這就是為什麼鷹擊83以不到600公斤的全彈重量,就能實現280公里的超遠射程,而我們進口現代級驅逐艦上面上3M80日炙,彈重高達4噸,相當於近7枚鷹擊83,以2.3馬赫低彈道時的射程僅有120公里左右。
  超音速反艦導彈只有到了高空,才能有大射程,例如印度的布拉莫斯導彈,其號稱的2.8馬赫300公里射程,是在正常巡航高度1.5萬時才能達到的,如果採用全程低飛彈道,射程就要減少到100公里左右。國產的鷹擊-12也一樣,據說最大射程可達400公里左右,如果是全程掠海飛行,應該跟3M80差不多。
  在1998年的國際光電工程年會上,歸納了超音速反艦導彈的幾個缺陷:
  1、限制了末段機動能力,超聲速導彈速度太快,彈體過載很大,不太可能做大幅度的機動,在近距離作機動飛行,很可能錯失目標。
  2、超聲速導彈的體積過大,限制了它適用於各種發射平台。
  3、多普勒效應問題。導彈飛行速度越快,多普勒效應越明顯,即使是掠海飛行仍會被發現(現代雷達大都靠多普勒效應取得目標速度信息和抑制雜波)。軍艦的雷達可以更容易捕捉到來襲導彈,跟踪也更精確。
  4、隱身問題。導彈要高速飛行,彈體就不能採用亞聲速導彈的棱錐型或截錐型隱身設計,因此難以實現隱身。而且即使彈體做到隱身,但由超聲速壓縮的空氣團仍然能被精密雷達探測出來。
  5、熱效應問題。超音速導彈的尾焰非常明顯,再加上空氣摩擦的熱效應,有比較嚴重的氣動加熱,就像是黑夜裡的火炬那麼明顯,能讓艦載紅外探測器的探測距離加倍。
  不過,俄堅持認為超聲速飛行利大於弊。他們認為儘管超聲速導彈的重量、體積和耗能都要比亞聲速大得多,但超聲速可使對方預警系統反應時間減少2/5,大大有利於反艦導彈的突防。另外俄設想3枚左右的重型超音速反艦導彈可使萬噸級的巡洋艦甚至航母癱瘓。
  1990年,美國海軍做過一次詳細的研究,所勾畫的“理想空對艦/艦對艦反艦導彈”,類似於中國鷹擊18和俄3M54E,是一種亞音速巡航-末端超音速掠海衝刺的具有低可探測特徵的隱身反艦導彈JASSM。
2017-10-28 09:04:21
圖博館
美軍認為,下一代反艦導彈需要超越100海裡,或接近200公里的有效射程。因為脫離空中預警機的水面艦艇編隊,對典型的反艦導彈的第一次被動射頻偵測距離,也遠遠超過了雷達對掠海目標的通視距離。典型的反艦導彈在發射以後,需要爬高到接近1000米,隨後進入低空巡航彈道。水面艦艇編隊可以通過被動射頻偵測,電子支援措施和紅外綜合手段,在很遠的距離獲得敵方反艦導彈的發射信號。
  艦對艦導彈的末端雷達會提供給水面艦艇ESM足夠的時間:1987.5.17,伊拉克空軍打擊美國海軍斯塔克號號護衛艦的那一枚反艦導彈上的雷達,為斯塔克號號的SLQ-32電子戰裝置提供了長達兩分鐘的預警時間。
  超音速的高空彈道提供水面艦艇至少4次攔截窗口。水面艦艇編隊在關閉雷達和無線電的無線電管制狀態時,會依靠紅外光電傳感器和電子測量手段,提供導彈預警。而超音速的紅外信號特徵是典型亞音速的100倍以上,艦載紅外傳感器可以提供遠距離的超視距預警,而亞音速可以對超視距的紅外傳感器免疫。
  一開始美國海軍準備發展“革命性超快速遠程打擊系統”(RATTLRS),3馬赫巡航,射程1000公里的巡航導彈。但是,美國海軍在搭載紅外導引頭的SM-2防空導彈服役以後,他們發現假設對手遲早會部署相同的紅外導引頭技術,超音速導彈是沒有前途的投資。
  鷹擊18和3M54E是一個很好的選擇:在進入超音速沖刺之前,水面艦艇因為水天線通視距離的限制,很難將其納入雷達視線,當它進入3馬赫的末端衝刺的時候,它留給水面艦艇的反應距離不超過14.5海裡(大概25公里)。
  中國對於下一代反艦導彈武器研究的結論是需要兩條技術路線,一是具備良好隱身性能的亞音速反艦導彈,這是最平衡和最有效的解決方式,美國方案在超音速、射程和低可探測中選擇傾向後兩者,而俄中的選擇是優化前者。所以M54E和鷹擊-18是最接近理想選擇的反艦導彈,唯一欠缺的是隱身設計。
  二是採用高超音速導彈。兩倍音速的綜合性能未必能超過隱身高亞音速,這些缺點在導彈速度增加到4倍音速以後就無所謂了。
  我國未來的高超聲速巡航導彈要求陸海空“三軍通用”,多種​​戰鬥部可整體互換;滿足攻擊陸上和海上多種目標的精度和毀傷要求,尤其是具備打擊時敏目標、加固目標和深埋地下目標的能力。(作者署名:科羅廖夫)
http://mil.news.sina.com.cn/jssd/2017-10-27/doc-ifynfvar4491109.shtml
2017-10-28 09:08:14
圖博館
中國海軍升級053H3型護衛艦換裝紅旗10艦空導彈2017.10.27新浪軍事

  近日,網上出現了中國海軍053H3型護衛艦懷化號(舷號566)的圖片,從圖片上可以清楚看到用紅旗-10近程艦空導彈替代了原來的海紅旗-7,從而提高了艦艇防空作戰能力。
  另外1艘採用紅旗​​7的051B型驅逐艦深圳號(舷號167)也用紅旗-16替代了海紅旗-7,現在中國海軍只有2艘052還在使用海紅旗-7,考慮到這兩艘艦服役已經20年,有可能在2025年以後退役,這些都表明海紅旗-7已經進入淘汰時期,即將功成身退。
  海紅旗-7是中國海軍在上世紀90年代和新世紀初主力艦空導彈,在新一代國產艦空導彈服役前,海紅旗-7是法國海響尾蛇國內仿製型號,1982年英阿馬島戰爭,阿根廷戰機發射飛魚反艦導彈擊沉英國驅逐艦謝菲爾德號,讓各國和地區海軍意識到未來海上防空應該以反艦導彈為主要攔截對象。
  當時國產紅旗-61還在研製之中,它採用比較落後的圓錐掃描體制半主動雷達製導系統,對於低空目標探測、攻擊能力較差,難以對抗飛魚導彈這樣掠海目標,後來經過努力,有關單位為紅旗-61換裝了更加先進的單脈衝導引頭,戰術技術指標有所改善,配備在053H2G上面,不過性能與海軍要求仍舊有一定距離,在這種情況下,中國海軍希望能夠裝備更加先進艦空導彈,考慮到國內一時難以研製這樣的導彈,所以中國海軍決定利用當時有利國際環境,引進國外先進導彈,增強海軍艦艇防空能力,同時也可以為國產導彈發展提供參考和借鑒。
  經過對比和分析,中國海軍選擇法國海響尾蛇,它是法國湯姆遜-CSF公司研製的中近程艦空導彈,採用雷達搜索,雷達/電視跟踪,無線電指令制導,具備體積小、重量輕、結構簡單、成本低廉等優點,整體性能在當時中同類型艦空導彈之中性能撥尖,法方曾經向中國海軍透露,海響尾蛇在作戰試驗之中曾經成功攔截過飛魚,從試驗數據來看海響尾蛇對於飛魚這樣的掠海目標攔截距離接近10公里,這個性能是國產紅旗-61無法比擬。
2017-10-28 09:10:00
圖博館
海響尾蛇還有一個特點尤其讓中國海軍感興趣,它採用了綜合火控系統概念,導彈搜索雷達、雷達/電視跟踪系統、火控系統等可以接入艦載指揮控制系統,系統獲得的數據可以用來控制艦炮和其他武器,這樣就可以形成多道防禦體系,從而大大提高了艦艇防禦能力,海響尾蛇是中國海軍第1套具備綜合作戰能力的武器系統,當然還有一點也非常重要,中國陸軍已經著手仿製響尾蛇,海響尾蛇就是這種導彈艦載型,因此裝備通用性較好,有利於簡化部隊後勤保障,降低相關成本和費用。
  海響尾蛇引進之後,中國相關單位迅速對其進行了國產化,這就是海紅旗-7,它裝備了多型多艘國產水面艦艇,為早期中國海軍水面艦艇編隊構築了防空屏障,也為國產艦空導彈後繼發展積累了經驗,打下了基礎,不過隨著時間推移,海紅旗-7短板也逐漸暴露出來,首先是製導系統比較簡單,無線電指令制導系統雖然簡化了導彈設計和結構,但是抗干擾能力較差,在激烈對抗環境之中作戰效能迅速降低,導彈缺乏探測系統,抗擊高速、目標、高機動目標、多目標飽和攻擊能力低,已經不能適應新世紀海戰要求。
  接替海紅旗-7是紅旗-10,後者與海紅旗-7相比,採用了更加先進的製導系統,它採用了紅外成像/被動雷達製導系統,具備主動目標探測能力,只需要艦載雷達嚮導彈提供目標方位數據即可,大大簡化了艦上設備,也可以賦予導彈多目標攔截能力,同時紅外成像/被動雷達複合制導系統還具備較強抗干擾能力,尤其適應對付超音速反艦導彈,後者經過長時間高速飛行,由於氣動做功,導彈表面溫度非常高,對於紅外成像製導系統來說是最為理想目標。
  綜上所述我們可以看到中國海軍用紅旗-10代海紅旗-7,不但增強艦艇防空作戰能力,還簡化了艦上設備,降低了後勤保障難度。(作者署名:小飛豬觀察)
http://mil.news.sina.com.cn/jssd/2017-10-27/doc-ifynhhay6353985.shtml
2017-10-28 09:10:46
圖博館
遼寧艦壓軸保命手段曝光:為何要轉身把屁股對著導彈2018.1.6新浪軍事

  我軍曾做過針對反艦導彈的攔截對比試驗,052D使用紅旗10和1130型近防砲等末端防禦系統攔截來襲導彈,使用紅外熱成像系統能在15公里距離上捕捉到掠海飛行的亞音速反艦導彈。而在攔截超音速反艦導彈時,遠在30公里外就能輕易捕捉到來襲導彈的紅外信號。
  遼寧艦航母,通常編組2艘052D,2艘054A,擁有完善的對空防衛體系。硬殺傷武器主要有艦空導彈如紅旗9/16/10,大中口徑艦炮,包括76毫米艦炮,1130型近防砲。可同時對抗數十個來襲目標的飽和攻擊。
  但事情都沒有絕對的,航母如果碰上個別沒有遭到攔截的反艦導彈,可採取劇烈機動和軟殺傷武器相結合的戰術來進行最後的防禦。
  軟殺傷包括電磁干擾、煙幕干擾和誘餌干擾等等。一般公眾理解的航空反導干擾,是對著導彈來襲方向發射干擾彈,設置一片鉑條云,然後導彈就會傻傻的衝著箔條云飛過去。其實不是這樣,上述戰術只是針對距離較遠的反艦導彈,可以在本艦外圍2~4公里範圍設置幾層消極干擾雲,干擾雲會讓導彈導引頭迷失方向,喪失對預定目標的追踪。但導彈衝出乾擾雲以後,也可能會繼續追踪到軍艦。所以,軍艦的最後軟殺傷防禦,並不是隨便發射干擾彈。
  航母最後的保命手段,叫做牽引式消極干擾。當漏網的反艦導彈逼近時,立即用無控火箭在距離航母200米處設置一塊消極干擾雲,使乾擾雲與航母同處於反艦導彈主動雷達的距離波門內,讓導彈雷達引導頭誤認為箔條云和軍艦形成的複合回波是一艘大軍艦。還可以啟動雷達干擾機,進行欺騙和拖引干擾。由於在艦尾兩側佈置有兩座1130炮/海紅旗10,所以軍艦需要嚮導彈來襲的相反方向做劇烈的急轉彎,把雷達反射面積最小的艦尾對著導彈來襲方向,這個姿態最有利於軟硬結合的反導作戰。
  最後,反艦導彈制導雷達受到多重欺騙,導彈就會傻傻的從箔條云和軍艦之間穿過,導致失地落海。目前,在軍艦與反艦導彈的對抗領域,導彈是很傻的,軍艦暫時佔上風。(作者署名:科羅廖夫)
  回應
航母四周都有1130炮/海紅旗10好嘛
艦尾雷達反射面積最小
http://mil.news.sina.com.cn/jssd/2018-01-06/doc-ifyqkarr7588838.shtml
2018-01-07 08:47:33
圖博館
中國反艦導彈打得超準:“獨門絕技”引美俄爭相學習2018.2.21新浪軍事

  中國海軍反艦導彈雖然起步比較晚,但是其水平已經讓歐美大國驚嘆不已。以色列裝備有“巴拉克”防空導彈和密集陣近防系統的“薩爾5”護衛艦以及美國出售給阿聯酋的HSV-2先進雙體高速船都曾遭到過C802以及其仿製品“努爾”的重創。即使是美國最先進的戰艦“梅森”號驅逐艦遭遇C802襲擊時也是同時使用了標準遠程防空導彈和ESSM中程防空導彈以及電子乾擾系統才勉強倖免於難。
  俄羅斯反艦導彈名氣挺大,都是超音速而且戰鬥部還強悍,但是彈體大機動差,也沒有拿得出來靠譜的實戰成績,各國從恐懼已經過渡到了懷疑其真實性能。而反觀美國的反艦導彈就更慘了,“魚叉”都成了脫靶的代名詞了,實戰中脫靶,導致戰艦不得已用防空導彈代替他完成反艦任務,就是在演習中打死靶都經常脫靶。最近的一次是在2017年7月19日的環太平洋演習中,LCS-4瀕海戰鬥艦向20海里外的靶船發射了一枚“魚叉”,結果脫靶。反觀中國的反艦導彈近些年來反而發展的風聲水起,不論是超音速的還是亞音速甚至是獨創的亞超音速結合的反艦導彈紛紛服役,即使出售給巴基斯坦的超音速反艦導彈都是世界水準的。不可否認,中國的反艦導彈早已經超過了美俄處於了世界最前列。
  2017年11月,有媒體報導了關於我國智能靶船的消息,這一消息引起了國外的極度關注,也讓他們恍然大悟,原來中國的反艦導彈是經歷過打智能靶船的訓練的。中國的智能靶船造價並不高,是使用退役的021導彈艇改造而來,船小機動速度快,增加了導彈打擊難度,最快速度能達到42節,遠遠高於世界上各國使用的所有巡洋艦和驅逐艦的航行速度。而且面對來襲導彈,無人智能靶船還可以釋放強電磁干擾,致盲導彈尋的雷達,讓導彈無法鎖定目標。該智能船還加裝了角反射器,可以模仿世界上很多著名戰艦的雷達發射信號,這些名艦早就被我們“打”了多少回了,因此中國的反艦導彈才這麼精確,甚至連美國人都佩服不已。
  2017下半年新華網一則報導中,我國新型智能靶船在中國海軍黃海演習中首次亮相,成為艦隊導彈實練中的“礪劍石”。(作者署名:利刃)
http://mil.news.sina.com.cn/jssd/2018-02-21/doc-ifyrswmu6711769.shtml
2018-02-22 11:07:20
jsoujsou
中國海軍1130近防砲出了陸基版或出口中東打火箭彈2018.3.21新浪軍事

  近日,網上有圖片顯示,1130炮已經追隨730炮的發展之路,發展出了陸基機動型號。
  1130炮最高射速超11000發/分,比730炮的4200發/分最高射速的兩倍還多,這無疑是前者最大的技術優勢。無論是對於C-RAM,還是打擊各類精確制導武器都更有把握。
  使用此類武器的多為一些叛亂組織,整體實力不強,但仍具備一定調動RAM武器的能力。就技術而言,要研發反火箭炮、火砲和迫擊砲(C-RAM)武器並不難,關鍵是得高效且具備較高的性價,畢竟RAM武器都相對廉價。
  就我國面臨的威脅而言,專門發展C-RAM武器倒不是非常迫切。但考慮到國際軍火市場,據悉,已經有廠家研製出類似武器,並且出口到了需求迫切的中東地區。
  730炮是一款中國自行研製的非常成功的艦載近程防空反導系統。由於其出色的性能,再加上中國陸軍野戰防空部隊也有類似的需求,因此很快就發展出了730炮陸基輪式底盤機動型號。外貿型陸基機動730炮被稱為陸盾-2000,而中國陸軍野戰防空部隊的自用型陸基機動730炮與“紅旗”-6D近程防空導彈一起,組成了彈砲結合防空武器系統。
  不過,在730炮出現後,中國艦載近程防空反導系統的發展並沒有停滯不前,而是很快便研製成功了其改進型號——1130炮。該炮起初裝備在“遼寧”號航空母艦和大型導彈驅逐艦上,後來便很快裝備到後續建造的054A型導彈護衛艦上,代替了此前的730炮。
  當然,高射速也意味著更大的後坐力、更短的持續作戰能力以、更強勁的能源供應及更及時的彈藥補充,這無疑是對於陸基輪式底盤機動型H/PJ-11型的總體設計佈局和底盤選擇提出了更大的挑戰,陸基版730炮原本採用的TA5450型8×8重型輪式越野底盤恐怕是難堪重用了。(作者署名:北國防務)
  回應
 用1130近防砲來對付火箭彈,怕是折了老本了,不僅成本耗不起而且用不了一分鐘砲彈就打完了,重新裝填又需花費很長的時間,加上幾十噸重的龐大身軀行動不便,實用性怎麼樣需打問號。
 你算火箭彈的價格?你應該算的是對方攻擊目標的價值才對!一分鐘射完砲彈?就更胡扯了,紅海行動裡面近防砲也是點射啊!沒誰會連射1分鐘!
 人命無價,這玩意兒就算能救幾個戰士的命,那也是值得的!
 這玩意兒攔截火箭彈真不折老本,比以色列鐵穹便宜太多了。
http://mil.news.sina.com.cn/jssd/2018-03-21/doc-ifyskeuc9960995.shtml
2018-03-22 08:30:27
jsoujsou
美海軍新型反艦導彈採購案挪威中標 將取代“魚叉”

  2018-6-1,美國《防務新聞》週刊報導,美國海軍宣佈,其為瀕海戰鬥艦(LCS)採購新型“超地平線反艦導彈”的競標結束,中標的是挪威康斯伯格公司和美國雷西昂公司合作開發的“海軍打擊導彈”NSM導彈,該導彈將來也將裝備美軍未來的新型護衛艦(FFGX)。
  據報導,NSM在這次競標中戰勝的對手包括波音提出的“魚叉”增程型方案和洛馬的LRASM艦射型,這兩個方案都已經落選。
  挪威NSM導彈
  目前,美軍採購NSM訂單金額預計為1486萬美元,但預計未來美軍將花費超過8.48億美元購買導彈和相關服務。
  這次競標成功後,NSM導彈的市場占比預計也會大幅度提高,康斯伯格導彈系統公司如此預計。因為目前全世界範圍內,有大批的老式反艦導彈即將過時或者到壽,美國海軍選中NSM導彈對於它佔領更大的國際市場極為有利。
  這也是歐洲國防工業的一個重大勝利,他們一直對美國海軍的市場垂涎三尺,因為在美軍正急於彌補面對中俄時的一些傳統技術短板。
  NSM導彈目前有艦射、空射和潛射版,因為導彈本身重量輕,射程遠,適於多種場合使用
  NSM導彈中標的最主要優勢,據稱是這種導彈採用的目標識別技術可以減少它對於其他飛機或艦艇提供中繼制導的要求。
  NSM導彈發射重量僅有410公斤,戰鬥部125公斤,射程185公里。相比之下,美國海軍“魚叉”導彈的起飛重量為691千克,戰鬥部220公斤,射程120公里——波音“魚叉”Block II ER型射程可以增加到310公里,戰鬥部縮減到140公斤。這兩種導彈的制導系統也有較大區別,NSM導彈採用中段GPS+慣性+地形匹配制導,末段紅外熱成像,彈上帶有目標資料庫,可以自動識別目標;而“魚叉”導彈末段為主動雷達制導。波音公司之前強調主動雷達制導具有全天候能力強,搜索距離大的優勢,而且“魚叉”增程型的射程更遠。
  除了“魚叉”和NSM導彈外,LRASM艦射型也參加了競標,並且進行了傾斜式發射架發射試驗,LRASM導彈的射程比上述兩種導彈更大,戰鬥部也大,達到450公斤。其末段制導採用紅外熱成像+被動雷達模式。不過,LRASM導彈的尺寸和重量都太大,對於目前使用“魚叉”的水面艦艇來說,直接改裝有難度。NSM和LRASM導彈都具備隱身性能。
  總的來說,NSM中標的主要原因在於:尺寸重量大大小於LRASM,同時突防性能大大優於“魚叉”。
2018-06-04 09:34:57
jsoujsou
目前,美軍近期有兩個重要的艦對艦導彈選型項目,一種是取代“魚叉”導彈的甲板上發射的輕型反艦導彈的選型,一種是通過Mk.41垂直發射裝置發射的重型遠端反艦導彈,後者的競標者主要是LRASM和“戰斧”改進型。重型反艦導彈競標在2017年9月塵埃落定,中標者是雷西昂公司的改進型“戰斧”導彈,該公司獲得美國海軍價值1.19億美元的發展研製訂單,用於為美軍現役的4000多枚“戰斧”BLOCK IV導彈研製一種能夠用於反艦的新型引導頭,並在對這些導彈進行中期延壽時安裝上去。不過關於新“反艦戰斧”究竟採用紅外成像還是主動雷達引導頭,目前尚未有確定消息。
  也就是說,隨著NSM入選,未來美國海軍反艦導彈作戰體系現在已經塵埃落定——至少在目前美軍正心急火燎研製的新一代高超聲速導彈出現前。
  目前解放軍海軍護衛艦主要是用鷹擊-83導彈,“魚叉”增程型方案類似,射程可達200-300公里,戰鬥部160公斤
  鷹擊-12A和鷹擊-18A艦對艦導彈尺寸重量較大,對於護衛艦來說顯得太大
  LRASM主要作為空射反艦導彈,射程約為560公里;海軍水面艦艇的垂直發射系統和核潛艇垂直發射系統發射的遠端重型反艦導彈將是“戰斧”改進型,理論射程2000公里;海軍水面艦艇使用的輕型反艦導彈則是NSM,射程185公里。
2018-06-04 09:38:50
jsoujsou
這三種導彈中,LRASM和NSM具備較強的隱身性能,可以讓超水天線的遠端防空攔截效率大幅度降低。而“戰斧”雖然並不具備很強的隱身性能,但卻勝在射程非常遠。總的來說,美軍新的反艦導彈作戰序列依然都是高亞音速導彈,突防性能雖然有提高,但達不到“革命性”程度,即使是隱身導彈,依然會在水天線內遭到現代化中短程防空系統的攔截,換句話來說就是,依然需要飽和攻擊才能突破擁有現代化“盾艦”撐起的防空圈。
  這與目前中國正在研製的遠端高超聲速反艦導彈,或者已經入役的反艦彈道導彈相比,實在算不上“革命性”的反艦武器裝備。
  目前,美國國防部正在積極推動大規模的高超聲速導彈研製計畫,預計最早2019年內將會有多個助推滑翔、超燃衝壓導彈項目進入技術驗證階段——雖然從研製進度上來看要落後於即將進入實際裝備階段的中國,但卻也可以看出,美軍並沒有把“寶”全部壓在“隱身”導彈上。尤其是此次LRASM導彈在未來美國水面艦艇導彈選型中全面落選,既不能取代“戰斧”也不會取代“魚叉”,這就表明了美軍對於這種導彈的實際態度——應急,僅此而已。國內有些自媒體對於這種導彈的過度吹噓是毫無道理的。
  美軍在重型遠端反艦導彈方面,選擇“戰斧”而不是艦射LRASM,表明美國海軍很清楚,未來最有用的反艦武器是中國遠端艦射高超聲速導彈的美國同類產品。那麼既然未來的目標是高超聲速導彈,那麼在過渡時期,就不需要大動干戈,用相對而言最省錢的“戰斧”導彈來改裝,是完全合理的。
  有外媒此前報導稱,中國目前正在研製隱身巡航導彈,這也表明,類似NSM、LRASM這樣的導彈,也已經進入了解放軍的視野。這種導彈的研製難度要比高超聲速導彈小得多,其研製週期也不會拖得很長,相信不用多久,我們就可能看到相關的產品出現。
http://mil.news.sina.com.cn/world/2018-06-03/doc-ihcmurvf7451110.shtml
2018-06-04 09:39:35
jsoujsou
葉門胡賽武裝宣稱用導彈擊沉一艘阿聯酋護衛艦2018-06-14觀察者網

  據俄羅斯衛星新聞網6月14日報導,胡賽武裝官方電視臺宣佈使用導彈在紅海荷台達港水域擊中了一艘阿聯酋軍艦,隨後的該電視臺放出消息表示,被擊中的船隻已經沉沒在荷台達水域,阿聯酋出動了直升機救助了一些船員。不過胡賽武裝沒有放出視頻或照片佐證,阿聯酋也尚未作出回應。
  胡賽武裝此前多次成功攻擊沙特聯軍的海軍船隻,在2016年,胡賽武裝成功擊中了來自阿聯酋高速運輸艦HSV-2快捷運輸船,在2017年1月份,胡賽武裝使用無人攻擊艇擊中了沙特的一艘護衛艦。
  這次導彈攻擊可能和沙特聯軍對荷台達港的兩栖攻擊有關,週三(13號),胡塞武裝的一名官員在接受親伊朗的Al-Mayadeen電視臺採訪時表示,沙特支持的軍隊近日試圖在胡賽武裝荷台達港進行兩栖登陸,他表示,胡賽武裝的直屬火箭炮團對這一港口進行了反擊。
  在週二,隨著停火協議的結束,葉門政府軍在沙特為首的聯軍的支持下發動全面進攻,以奪取荷台達港。荷台達是胡塞武裝與外界聯繫的重要通道,也是國際社會向胡塞武裝控制區提供人道主義援助的唯一通道,胡賽武裝需要從這個港口獲得源源不斷的來自伊朗的武器。一旦這個港口失陷,胡賽武裝將陷入徹底的被動,因為胡賽將失去武器供應,而胡賽武裝控制區內會爆發嚴重的糧食危機。
  沙特外交部在推特上用官方表示,攻擊荷台達港是為了解放葉門的人民,因為葉門的人民正遭受伊朗支持的胡賽武裝的掠奪。但是日前胡賽武裝曾經指責沙特攻擊向葉門運送人道主義救援物資的貨船。
  目前雙方仍然在荷台達港激戰,戰況十分膠著,葉門國防部消息稱,在過去一周,在沙烏地阿拉伯領導的多國聯軍支援下,葉門政府軍與胡塞武裝在位於葉門西部海岸的荷台達省南部地區發生激烈交火,打死至少250名胡塞武裝人員。但是目前看戰況十分膠著,葉門政府軍在過去幾天裡推進有限。不過在沙特空軍支援下,葉門政府軍得到一些進展,突破了胡賽武裝的防線。
  2014年9月,葉門胡塞武裝奪取首都沙那,後又佔領葉門南部地區,迫使總統哈迪前往沙特避難。2015年3月,沙特等國針對胡塞武裝發起代號為“果斷風暴”的軍事行動。
  回應
什麼叫有中國血統的伊朗導彈,找事嗎?
伊朗的反艦導彈 反坦克導彈 防空導彈有很多技術來源於中國。這屬於中國軍工的榮光。沒啥不好的。
就是找事,又能咋滴?
2018-06-15 10:55:42
jsoujsou
我軍神秘炮車大搖大擺停路邊 與德國最新戰車同一血統2018-06-19新浪軍事

中國單管35毫米輪式自行高炮

德國萊茵金屬單管35毫米自行高炮
  眾所周知,我軍裝備有一款35毫米雙聯裝自行高炮,由於有先進的雷達電子設備,使得這種自行高炮價格比一輛99A型主戰坦克還要貴。不過,很少有人知道,我軍還裝備有一款單管35毫米輪式自行高炮,雖然是雙35自行高炮的簡配版,但是一輛輪式自行高炮的價格也絕對比一般的豪車要貴得多。
  這種自行高炮採用09式“大八輪”的底盤,發動機移到尾部,中部安裝一座單管35毫米機關炮炮塔。這種高炮的核心是來自於歐洲的厄利孔35/1000型轉膛機關炮,可以選擇不同的彈種,打擊空中目標或地面輕型裝甲目標,這種35毫米機關炮射速達到1000發/分。炮塔頂部安裝有搜索雷達,正面有一套用於目標跟蹤的光電系統。
  該炮射程可達4000米,最大的特點是使用了一種叫做AHEAD彈藥的多束定向預製破片程式設計彈,爆炸後大量預製破片會根據目標方向進行定向拋撒,以摧毀來襲目標。因此,這種高炮能夠有效打擊巡航導彈等目標。
  目前,在我軍裝備的同時,中國還推出了類似的SWS2型外貿彈炮合一防空系統,除了35毫米高炮外,還集成了4聯裝TY-90近程防空導彈系統,作戰能力更加強大!(作者署名:虹攝庫爾斯克)
http://mil.news.sina.com.cn/jssd/2018-06-19/doc-iheauxvz7653979.shtml
2018-06-20 07:22:55
jsoujsou
中國海軍近防炮的開掛式進步:從二戰古董到最強利器 2018-06-29 新浪軍事

  在上世紀七八十年代,中國海軍主力艦艇上的小口徑高炮以61式和76式兩型37毫米艦炮,以及61式雙管25毫米艦炮和66式57毫米雙管艦炮為主,這幾款艦炮為半自動操炮的敞開式設計,技術水準都是二戰時期的,根本無法升任現代化軍艦的防空任務要求。
  1987年,我國設計定型了76A式雙管37毫米全自動艦炮,後來在90年代裝備於052型導彈驅逐艦和053H3型導彈護衛艦。76A型艦炮是全新研製的37毫米艦炮,首次採用了無人操作的全封閉全自動炮塔,火炮部分也是全新的,與仿製蘇聯的61式37艦炮完全不同,射速800發/分鐘,初速提高到1000米/秒,這已經與40毫米博福斯高炮相同,很接近瑞士厄利空GDF002式雙35毫米高炮1050米/秒的水準,因而外彈道平直,立靶精度更加準確。
  76A擁有比較先進的雷達火控和光電輔助火控,可使用342炮瞄雷達在3000米距離內打擊飛機或導彈目標。此外我國還借鑒義大利布雷達40毫米艦炮的“雙重命中”體制,搞出來電子近炸引信預製破片彈和穿甲彈,在較遠距離上,先發射榴彈,利用近炸引信實現間接命中,與此同時,由於穿甲彈初速高飛行快,在彈道終點會追上先發射的榴彈,在間隔很短時間內實現穿甲彈對目標的再次直接命中。不過,理想很豐滿,實際效果很骨感。這種間接體制並沒有得到應用,只是保留了近炸引信預製破片榴彈。
  1985年,我國開啟了新一代近防炮的研製,因為在85年7月立項,工程代號為857工程,該炮是自主研製的,但參照了很多當時國際最先進的多管速射火炮和反導火控技術。火炮部分,也就是自動機,技術基礎來自美國A-10攻擊機上GAU-8火炮,但並非原樣仿製,這是一門威力無比的7管30毫米加特林機炮。
  採用電驅動的外能源轉管,可發射鎢合金脫殼穿甲彈和高爆榴彈,最高射速4200發/分鐘,千米連發立靶密集度僅為1.3毫弧度,比俄羅斯的AK630艦炮精確2.6倍。
  730艦炮是我國自主研製的第一款近防炮,型號命名為H/PJ-12型7管30毫米艦炮。該炮具有優異的彈道性能和先進的綜合火控系統,反應速度快、可靠性好、命中精度高、威力大等特點,全面壓倒俄羅斯AK630和美國密集陣近防炮,成為一款達到世界最先進水準的中國艦載武器。
2018-06-30 07:47:39
jsoujsou
在90年代,我國對俄制AK-630艦炮進行了研究仿製,不過AK-630採用火藥燃氣驅動的AO-18型內能源自動機,初速和射速都不穩定,射擊精度也很令人抓狂,要想命中只能信仰。另外該炮只能使用高爆榴彈,不能使用脫殼穿甲彈,殺傷力嚴重不足,曾出現命中目標卻無法摧毀的情況。不過,由於630艦炮結構簡單,造價較低,所以大量配備在022型導彈艇等非主力艦艇上。
  進入新世紀以後,我國周邊陸續有超音速反艦導彈服役,例如印度的布拉莫斯,越南的克拉布導彈等等,這些導彈的末端速度都超過2馬赫,使用730炮攔截比較困難。實驗表明,要有效攔截3馬赫以上的反艦導彈,近防炮的射速要提高到每分鐘10000發才行。
  於是我國開始研製新一代萬發近防炮,正式編號為H/PJ-11型11管30毫米艦炮。算是730近防炮的升級版,將730艦炮的炮管增加到11管,射速由4200發/分鐘提高到11000發/分鐘,有效射程3500米,堪稱是目前世界上攔截能力最強的近防炮,為人民海軍的戰艦撐起了一面堅實的盾牌,這才是世界最強“守門員”!(作者署名:柯洛廖夫)
http://mil.news.sina.com.cn/jssd/2018-06-29/doc-iheqpwqy6601804.shtml
2018-06-30 07:49:16
jsoujsou
中國可齊射出1500枚反艦導彈 美軍燒錢研新武器對抗 2018-07-12 新浪軍事

  上周,美國海軍成功試射第二代“改進型海麻雀”(ESSM)導彈(ESSM Block2)的消息引發了外界的關注。延續自ESSM計畫,ESSM二代也是由北約盟國與美國合作開發。
  ESSM計畫可以追溯到上世紀60年代的 “基本點防空導彈系統”(BPDMS),當時美國艦隊面臨前蘇聯多種反艦導彈的威脅,雖然基本策略是 “拒敵境外”:將蘇聯的導彈載機、載艦阻絕於航母防護圈之外,但為了避免少數落網之魚在穿透防禦圈後會對大型艦艇,甚至是航母本身造成重大威脅,因此將剛為艦載機發展成功的“麻雀”導彈移植到艦上自衛。
  1967年的中東戰爭中,埃及的“冥河”導彈 擊沉以色列驅逐艦,成為反艦導彈首次實戰記錄。北約國家對此相當緊張,因為他們的主力艦艇也是驅逐艦等級,如果連小國的快艇都對付不了就不用打戰了,於是與美國共同進行 “北約海麻雀”水面艦艇導彈系統(NSSMS)的研發。
  “北約海麻雀”的主要精神是將原BPDMS系統自動化,藉由數位電腦接收低空搜索雷達的目標資訊,自動做出交戰建議顯示在操控臺上,人員只要按鈕就可命令電腦發射導彈,並由火控雷達鎖定與照明目標。另外,NSSMS計畫也將麻雀導彈改為折疊翼,使其能塞入緊湊型的發射裝置中,使歐洲較小的驅逐艦與護衛艦更容易安裝。
  1991年,蘇聯雖解體但其反艦導彈技術卻擴散開來。例如,低空可持續2馬赫飛行的P-270(北約代號:SS-N-22)衝壓導彈,或是三級設計、末段可以2.8馬赫衝刺的“俱樂部”(北約代號:SS-N-27)導彈都落到中國等國手中。由於這些導彈的速度壓縮了末段飛行時間,一方面戰艦可能來不及將防空導彈發射架指向目標,另方面則是先進反艦導彈都有數位自駕系統,可以在事先任務規劃後,連續發射多枚以不同的航路同時抵達目標,這使小型導彈快艇就有四發或八發同時彈著的飽和攻擊能力。
  因此,北約將NSSMS大幅升級為ESSM,主要改進是裝上向量噴嘴使其能從垂直管發射後自行轉向,不受艦艇的結構限制。另外火箭發動機直徑也加大到25.4釐米,除了彌補垂直發射階段浪費的動能,也增強對抗超音速導彈的動能與機動性。另外,ESSM加入了無線資料鏈,戰艦在發射後不需立即照明目標,可先將搜索雷達的目標資訊傳給導彈來修正彈道,接近目標時才以火控雷達輪流照明,使戰艦可 “以多打多”,同時對抗多枚反艦導彈。
2018-07-13 08:42:15
jsoujsou
然而,ESSM抗飽和能力已屬一流,但實際能力卻受到戰艦雷達的限制。例如德國與日本是在相控陣雷達中加入 “間斷連續波照射”(ICWI)能力,可以分時多工方式攔截多個目標。但其他戰艦,甚至美國的“宙斯盾”艦仍使用機械照射雷達,必須持續照射到第一個目標命中,才能轉向第二個目標,因此反艦導彈如果速度夠快,時間抓得夠准,甚至配合電子戰干擾,仍有可能打穿ESSM的防空傘。另一方面,半主動制導距離會受到照射功率限制,如果讓導彈自帶主動雷達導引頭,不但可延伸射程,甚至有超地平面攻擊的潛力。
  主動雷達導引的好處其實大家都知道,問題是單價太高,非到最後關頭不願輕易採用,例如“標準”導彈也是在近年才發展出主動版的“標準”6型超遠端防空導彈。ESSM二代的導引頭改為全主動與半主動雙模,美國海軍表示可以對付 “批量更大、惡劣環境、甚至兼有電磁干擾”的情況。
  由於在近十年來,解放軍以 “下餃子”方式大量生產水面戰艦,幾乎都有8枚以上的反艦導彈發射能力,一旦發生衝突必定出現數十枚反艦導彈掠海而來的飽和火力。對於美國而言,或許也到了該砸錢的時候了。
  目前,美國海軍的 “整合防空反導”(IAMD)架構已經整合了多層防空導彈,在多種感測器與“宙斯盾”系統的管理下建立起厚實的艦隊防空傘。而ESSM二代將能增強海平面防空火力,與“拉姆”二代短程導彈一同增強核心區域的防護。可以說,這是美國海軍應對我國“鷹擊”家族反艦導彈的“神器”組合。
  此外,美國海軍隨著E-2D先進預警機、“標準”6以及“海軍一體化防空火控“ (NIFC-CA)系統的全面引入,在超越地平線的數百公里外攔截反艦導彈也已經成為可能。面對美軍“盾”的快速發展,或許也是我國“鷹擊”-12/18/100等先進反艦導彈不斷湧現的原因。(作者署名:北國防務)
http://mil.news.sina.com.cn/jssd/2018-07-12/doc-ihfefkqr1652657.shtml
2018-07-13 08:43:06
jsoujsou
瑞典第4代反艦導彈精度超高:能鑽過200公里外輪胎圈 2018-07-20新浪軍事

  被譽為全球航空航太“世界盃”的范堡羅航展正吸引著全球軍事愛好者的目光,因為各大軍火公司都攜帶其最新的武器裝備前來展示。比如瑞典薩博公司此次就帶來了RBS-15系列反艦導彈的最新改型。
  RBS-15目前已發展了三代。第一代導彈RBS-15 MK1彈重770千克,最大射程100千米,飛行速度0.8馬赫,使用250千克的半穿甲爆破戰鬥部,有RBS-15M艦載型、RBS-15F空基型和RBS-15K岸艦型等衍生型號。
  第二代導彈RBS-15 MK2是從RBS-15M發展而來,換裝發動機將射程延長到150千米,加裝彈載數位電腦來提高控制能力,並讓導彈具備了航跡規劃和再次攻擊能力。
  第三代導彈RBS-15 MK3是第二代的“自然進化”,研製工作與RBS-15 MK2平行展開,並引入了德國技術。主要改進是將射程從150千米提高到200千米;通過氣動修型和吸波材料來降低雷達反射面積;改善目標識別能力以提高打擊精度,號稱可以鑽過200千米外的輪胎圈。
  薩博此次展示的是第四代導彈的空基型RBS-15F MK4,主要配套給“鷹獅”戰鬥機使用,其它北約標準的戰鬥機也可使用。
  從外形上看,新導彈採用了RBS-15導彈的家族化外觀,仍採用鴨式氣動佈局。不過,頭椎和進氣口都有較大變化,頭椎更加尖銳,進氣口也採用了斜切處理,這樣不僅可以減小阻力,提高飛行速度,還能降低雷達反射面積。而從導彈彈體的材質看,應該使用的是帶有吸波功能的複合材料,彈翼外表經過修型,面積也有所減小,說明該彈在隱身性能方面下了很多功夫。
  新導彈的另一大改進是制導體系。除了原本的中段慣性/GPS制導+末端雷達/紅外雙模導引頭+彈載EMC系統外,新導彈又增加了TERNAV地形追蹤系統和AMIK目標自動識別系統,使導彈的追蹤和截獲能力大大提高。此外,新彈還加裝了雙路資料鏈和鐳射瞄準系統,能夠將即時飛行資料和自動識別系統拍攝的圖像傳回後方,同時接收後方發送的目標資訊和航路規劃資訊,讓導彈能以最佳的突防路線和姿態實施攻擊,並能在關鍵時刻“人工介入”,改變攻擊目標,讓導彈打擊最有價值的目標或是移動目標。
  回應
這玩意200公里全程0.8馬赫飛行,就是稍微隱身點,也敢聲稱自己第四代,穿過輪胎有什麼用,軍艦那麼大目標,精度夠就好,關鍵是能突防。
http://mil.news.sina.com.cn/jssd/2018-07-20/doc-ihfqtahh7669794.shtml
2018-07-21 09:52:40
圖博館
國產卡什坦?中國JRNG-6型艦載近防系統航展首曝光

2018.11.07珠海航展上,一款國產艦載彈炮合一武器系統首次參展,外形類似俄制卡什坦近防系統,後者廣泛裝備於俄制大中型水面艦艇上,中國進口的後兩艘956EM型現代級驅逐艦也同樣配備了該型系統。
  回應
性能肯定比不上1130+海紅旗10,但因為體形小,可以安裝在承載不了1130+海紅旗10的護衛艦及以下的各種中小型戰艦上。
別怪人家說我們,仿製一直在仿製!永遠跟在美俄後面仿製!
你以為這是自用的?這就是順手抄了準備賣給第三世界客戶的。

俄中美近防系統 2018-1-10

俄海軍現役艦艇裝備兩種彈炮合一近防系統, 自用型號稱為“短劍”(Kortik )和“佩劍”(Palash),出口型號稱為“栗樹”(Kashtan)和“棕櫚樹”(Palma)。
中國海軍裝備四款多管近防炮和三款多聯裝複合制導近防導彈,1130/730/兩種630,24聯HQ-10,18聯HQ-10,8聯HQ-10。
美國海軍裝備一種多型號620"密集陣"多管近防炮,兩種多聯裝複合制導近防導彈,21聯裝“拉姆“,11聯裝“海拉姆”。
   “短劍” 系統,由2門AO-18K(GSh-30K)6管30mm近防炮,8枚9M311K( SA-N-11)防空導彈組成。導彈射程1500m–8000m,射高5m–3500m,最大速度2.6馬赫,近防炮射程500m–4000m,射高5m–3000m,10000發/分。1部MR-352低空警戒雷達,為“短劍”提供精准低空預警。
“佩劍”系統,由2門AO-18KD(GSh-30KD)6管30mm近防炮,8枚9M337防空導彈組成。導彈射程1600m–10000m,射高5m–5000m,最大速度3.5馬赫,近防炮射程200m–4000m,射高5m–3000m,10000發/分。
  “棕櫚樹”(Palma)包含有Sosna-R超音速艦對空導彈、兩門6管30毫米AO-18KD(GSh-30KD)自動艦炮,以及3V-89光電多波段抗電子對抗火控系統,主要控制系統是雷達光電系統,取消了Kashtan系統甲板下的彈藥補給庫,Palma全重從Kashtan 19.4噸降到6.9噸,Palma安裝時並不需要穿透甲板。
2018-11-09 08:21:26
圖博館
以色列“蒼穹”攔截導彈成功率僅20% 本身存在有缺陷

  大炮打蚊子在很多人來看這是大材小用,然而實際上想用大炮打中蚊子也並非一件簡單的事情,畢竟相比而言蚊子的目標太小了,命中目標的難度不亞於大海裡撈針。這不就在最近以色列用事實證明瞭這一點——大炮打蚊子絕非易事。據俄羅斯通訊社報導,為了報復之前以色列軍方對加沙南部軍事行動造成的人員傷亡,加沙地帶的哈馬斯武裝2018-11-12向以色列發射了至少十枚火箭彈,雖然具體以方傷亡還沒有公佈,但從以色列使用的攔截系統來看,這次攔截十分失敗,據瞭解,對於這十枚的來襲火箭彈,以色列最強的“鐵穹”防空系統只成功的攔截了其中的兩枚,成功率僅有20%,這對當年宣稱的90%以上可有極大的差距。
  這款被視為最牛的“鐵穹”防空系統,要知道當年沙特為了求購它可是與以色列商談了許久,直到今年才在美國的主持下以色列答應向沙特出售這一系統。
  鐵穹配備了一款EL/M-2084型多工有源相控陣雷達,這款雷達本身除了探測作用以外還要承擔起為攔截導彈指引目標的作用,雖然是一款有源相控陣雷達,但一心多用難免存在缺陷,對於像火箭彈,炮彈,這類小目標其探測距離只有100千米,這樣的距離整套系統根本沒有時間能夠做出足夠的反應,同時作為一款雷達探測精度也顯得極為重要,可從資料顯示在50千米這一攔截距離上EL/M-2084誤差居然高達125米。除此之外在攔截導彈上使用的泰咪爾攔截導彈也存在攔截精度較差的問題。
  最後再來說說除裝備以外的問題,對於這類火箭彈,炮彈,雖然單個威力比不上導彈,但是其不規則的飛行與導彈有規律可循的彈道相比攔截難度更大,加上一旦出現各種故障造成火箭彈失靈等情況,攔截難度更是增加。(作者署名:雷神之錘)
http://mil.news.sina.com.cn/jssd/2018-11-21/doc-ihmutuec2303931.shtml
2018-11-22 10:25:52
圖博館
我軍裝備的1130“萬發炮”並非唯一 目前已開發出4款 2018-11-24 新浪軍事

  伴隨著反艦導彈末端突防速度的不斷提升,被譽為“水面艦艇最後一道屏障”的近防炮系統,也在通過不斷加碼射速的方式對此進行應對。正是在這種較量之下,每分鐘射速可達上萬的“萬發炮”逐漸走進了我們的視野。而當提起“萬發炮”這個近年來頗為流行的概念,想必大家腦海中首先浮現出的就是國產H/PJ-11,也就是俗稱為“1130”的11管30mm近防火炮系統。作為我國海軍裝備的唯一一款“萬發炮”,1130已經逐漸取代較早的730,成為了海軍新一代水面艦艇的標配近防炮型號。
  雖然1130近防炮具有著極高的知名度,不過實際上,這個型號並非國內在“萬發炮”領域的“獨苗”。甚至嚴格來講,1130也不是我國第一款射速破萬的近防炮系統。而我國在“萬發炮”領域進行的研究以及獲得的成果,更是遠遠超過大家的想像。
  近日,在準備工作正如火如荼進行中的2018年屆珠海航展上,中船重工集團就為我們帶來了一個國產“萬發炮”家族的最新成員。而這款由中船重工716所旗下傑瑞科技推出的JRNG-6型近程武器系統,一經亮相就受到了很大的關注。
  不難看出,這款採用了“彈炮合一”模式的國產“萬發炮”外形,與著名的“卡什坦”近防炮十分相似。實際上,兩者之間也確實有著很大淵源。火炮系統方面,JRNG-6型與“卡什坦”均裝備兩門6管30mm火炮,這也是它們實現射速破萬的基礎。而這兩款“萬發炮”的不同之處在於,除了配套導彈的數量有差異外,兩者的火控系統也有了明顯變化。從JRNG-6型近防炮火控系統取消的導彈指令天線判斷,其配套導彈已經拋棄了原版“卡什坦”的無線電指令制導模式,換裝了綜合性能更為優異的紅外成像導引頭。
  值得一提的是,JRNG-6型也並非國內首款參考“卡什坦”的“萬發炮”。早在2007年的阿布達比防務展上,中船重工716所就已經公開展出了一款被命名為“海斯盾”/Hailstorm-1型(也可直譯為冰雹)的“彈炮合一”近防炮系統。而這款近防炮的技術來源,就是隨同956EM“現代”級導彈驅逐艦“遠嫁”中國的“卡什坦”近防炮。從相關圖片上看,“海斯盾-1”近防炮相比“卡什坦”,雖然除了更換了跟蹤雷達外並未進行較大的修改,不過嚴格意義上講,這款近防炮才是我國首款“萬發炮”型號。
2018-11-25 08:46:14
圖博館
假如你以為我國的搞出來的“萬發炮”就這些,那就大錯特錯了。眾所周知,由於“彈炮合一”模式的特殊性,導致了採用這種模式的近防炮,一般都存在配套火控系統複雜、體積重量過大的缺陷。而為了解決以上的問題,前文中提到的中船重工716所旗下的傑瑞科技,就參考了730B型近防炮的簡配模式,將國產“卡什坦”的火控系統與武器系統進行了分置處理。在採用了該設計後,僅用1部火控系統,就能對2部“彈炮合一”近防炮進行有效的控制,極大的簡化了“彈炮合一”近防炮的結構與重量。
  看到這裡,可能也有人會產生疑問。那就是既然我國在“彈炮合一”模式上花了這麼大的功夫,為何在國產水面艦艇批量裝備的近防炮乃至“萬發炮”,卻是現在的730與1130呢?實際上,造成這個結果的原因,除了“彈炮合一”模式本身存在的導彈與火炮之間的互相干擾問題外。國產“卡什坦”近防炮系統採用的內能源炮,導致其命中精度遠不如採用了外能源炮的730/1130。這對於崇尚使用脫殼穿甲彈與“直接命中體制”的中國海軍而言,顯然是無法接受的。
  如果算上現役的1130,以及在各種防務展上公開展出的“海斯盾-1”、JRNG-6型乃至簡化版“彈炮合一”近防炮,我國在“萬發炮”領域的成果就至少出現了4個型號,這在全世界範圍內都是極為罕見的。雖然由於種種原因,除了1130以外,大多數“萬發炮”最終都未能實現裝備。但不能否認的是,這些經過不斷改進的近防炮系統,也能憑藉自身特有的優勢,最終在國際軍貿市場中嶄露頭角。(作者署名:利刃軍事)
  回應
內能炮的射速還要有一個加速過程,實際上達不到1W發的速度的,普通點射的時候就只有1/4的速度。
1130用的是穿甲彈!所以精度很高的!1130攔截來襲目標就是短點射,他可以同時鎖定48個目標,沒這精度不採用短點射,靠彈幕攔截備彈量也不夠! https://mil.news.sina.com.cn/jssd/2018-11-24/doc-ihmutuec3189857.shtml
2018-11-25 08:46:33
圖博館
中國野戰防空在導彈滿天飛的時代 千萬不要忽視高炮 2019-01-16 新浪軍事

  說道地面防空,一直有種說法是以“地”制“空”,十防九“空”。的確,地面裝備的防空作戰存在著很大的局限性。在要地防空做戰中被動的用地面裝備去抗擊敵人的空襲只能是越打越差,而在野戰防空中卻又是另外的一番情形。
  野戰防空的定義是為保障戰役軍團、戰術兵團等在野戰條件下作戰的空中安全而進行的防空,這裡的野戰條件是指在要塞和城市之外進行的作戰行動。通常野戰防空分為三部分,對後方重要指揮節點和集結地域的掩護;對重要行軍路線或行進路線上的重要節點(渡口或者橋樑什麼的)的掩護;還有就是對進攻前沿的掩護。
  根據三種任務不同的特點,結構較為簡單的中/近程防空導彈或者中大口徑高炮可以擔負後方重要指揮節點和集結地域的掩護;機動性較強的近程防空導彈或者中小口徑高炮被用作在重要行軍路線或行進路線上的重要節點的掩護;可以短停或者移動射擊的自行高炮或者防空導彈可以用來對進攻前沿進行掩護。當然當整個作戰行動轉入防禦時,野戰防空裝備亦可以根據射界的大小投入到要地防空中去。
  根據不同作戰特點,對於武器系統的要求也是不同的。掩護後方重要指揮節點和集結地域的,得有足夠大的射界和足夠的射高,諸如HQ-16之類的中程防空導彈是極好的。有人會說如果光從射界和射高的角度來講,HQ-9之類的遠端防空導彈不是更好麼?遠端防空導彈需要有龐大的預警和指揮體系與之相配合,這些支援設備是陸軍集團軍防空旅鐵定放不下的。因此HQ-16是陸軍可以掌握的最遠的防空導彈,HQ-9之類雖然好但是陸軍用不了。之前曾有陸軍HQ-16在演練中被空軍Su-30吊打的消息暴出,並因此得出地面防空無用的結論。對此本炮霸想說,現代防空作戰是一個非常複雜的系統,單單依靠陸軍手裡的中程防空導彈只是降低了被敵方空襲團滅的概率。
2019-01-17 07:07:58
圖博館
如果要徹底保己方重要指揮節點和集結地域的空中安全,還需要遠端打擊火力、空軍航空兵、空軍遠端防空導彈和低空防空力量的有力配合才是可以的。另外從對等升級的角度來看,沒有中程防空彈,敵人的飛機可以在近程防空導彈或者中大口徑高炮射程或者射高之外從容的丟制導炸彈或者普通鐵炸彈,如果有了中程防空導彈,恐怕敵軍就得有防區外對地武器或者在先進戰鬥轟炸機的配合下才能對我有效打擊。在戰場上某一空間,某一時刻強敵能掌握的先進戰鬥轟炸機或者防區外對地武器是有限的。可以說我們有了先進中程防空導彈之後,敵人對我陸軍野戰行動發動空襲的難度提高了很多。對於重要行軍路線或者行進路線上的重要節點的掩護除了要求射程和射界之外,反應速度或者機動能力也是非常重要的。過去我陸軍高性能防空導彈匱乏,HQ-7被用作後方防禦之後,對於重要行軍路線或者行進路線上重要節點的防護只能依賴於雙25或者雙37高炮或者各種便攜防空什麼的。當機動能力較強可以快速機動分段掩護的HQ-7B出現之後,我陸軍才有了執行此類任務趁手的傢伙。很多人問我們有和HQ-7B,為什麼還會有HQ-17呢?從導彈的性能上來說,兩者是基本相當的,但是HQ-17比HQ-7B的機動性更強,必要時可單車作戰,也可實現短停射擊。因此HQ-17除了可以掩護行軍路線之外,還可以對進攻前沿進行掩護。小口徑高炮的射程和射高基本上是沒辦法和防空導彈相比的,有不少人據此認為小口徑高炮過時了。然而在實際的進攻前沿掩護中,面對最多的目標是突然從山脊或者樹林等地物後躍升的武裝直升機。此類目標要求防空系統擁有很好的指向性和反應速度,一般情況下可以移動射擊的自行高炮是最好的。在目前情況下,擁有豪華火控,可晝夜作戰的雙35自行高炮,無論從威力,射界,還是從反應速度上來講其都是最好的。
  不少人糾結雙35對付不了攜帶海爾法導彈的阿帕奇。可是如果反過來想,如果逼得對手的阿帕奇只能用海爾法導彈來打擊我前沿進攻力量,那對手那有限的直升機和彈藥能不能瓦解我方的戰鬥行動就成問題了。另外由於HQ-17或者一線單位攜帶的可擕式近程防空導彈的存在,阿帕奇能不能在最大射程從容的發射海爾法導彈也是個問題。在這裡提醒各位讀者,不要因為某些公眾號語焉不詳的暗示就認為雙35自高過時了,只要機械化部隊的作戰樣式不變,雙35自高依然是目前最好的。
2019-01-17 07:08:58
圖博館
目前,我軍已經形成了由HQ-16中程、HQ-17近程,HY-6可擕式和PGZ-09雙35自高組成的成體系的陸軍野戰防空系統,同時由於新老裝備換代的原因,PGZ-04型4-25自高、雙25牽引/卡車高炮和HQ-7B仍將存在於我軍裝備體系之中。
  PGZ-04雖然對付不了帶著海爾法的阿帕奇,但是對付攜帶一般反坦克導彈或者火箭彈的武裝直升機還是綽綽有餘的,HQ-7B不能短停射擊除了會拖慢行軍速度之外也沒什麼其他槽點。至於雙25牽引或者卡車高炮所在的高原山地部隊,其所面對敵方固定翼飛機自有各種防空導彈招呼,除此之外能飛到他面前的敵方直升機也並沒有多強。
  我軍部隊在軍改之後改為了履帶重、輪式中、高機動輕三種合成旅,所以前邊的野戰防空陣容只裝備履帶式重型合成旅部隊,而中型,輕型合成部隊缺乏與其相配合的野戰防空系統。
  為中型和輕型部隊選擇合用的野戰防空系統,這個難度不比為重型部隊研製野戰防空系統低多少。其難點在於:1、八輪底盤或者高機動輪式車輛的承載能力有限。諸如全套的雙35自行高炮的上裝,斷然8輪底盤是裝不下的。因此就有了用千發轉膛代替雙35,用全光電設備代替跟蹤雷達的輪式35毫米自行高炮。輪式35毫米高炮雖然在射擊指標上與雙35自高保持同步,但是抗干擾和全天候作戰能力受到了影響。2、全輪部隊的作戰特點與傳統的履帶式機械化部隊是有差別的,因此對於野戰防空系統的需求也是不同的。3、與履帶式部隊相比,輪式部隊有反應迅速,造價相對低廉的特點,因此輪式部隊更希望選擇性價比更高的東西,而絕非奢華性能的堆砌。
  輪式35自行高炮以及以其為基礎的彈炮合一系統早已成型,但至今仍未進入我軍裝備序列的原因也就明白了。在其研製初期,只是從輪式裝備通用化的角度提出需求,並未考慮全輪合成化部隊成立之後帶來的變化。很多人把輪式35自行高炮為基礎的彈炮合一系統看做35高炮的加強,而在本炮霸看來,輪式35彈炮合一只是在尋求一種經濟的多用途防空系統,並非要提高35毫米高炮的作戰能力。因為,在輪式單35的基礎上搞彈炮合一,是要拆掉一個35毫米炮彈的彈箱的,備彈數量的降低意味著其持續作戰能力的下降。雖然25炮彈的彈道性能不如35,但是通過數倍35炮的射速又讓其整體的毀傷概率不至於下降太多。(作者:炮霸707)
https://mil.news.sina.com.cn/jssd/2019-01-16/doc-ihqfskcn7687077.shtml
2019-01-17 07:16:32
圖博館
高超音速武器號稱無法攔截 若印度擁有它該如何應對 2019-01-28 新浪軍事

  印度一直是俄羅斯新式武器的購買者,前面俄羅斯就以本國的“寶石”反艦導彈為基礎,為其研發了“布拉莫斯”超音速反艦導彈,最大速度2.8馬赫,最大射程300公里。從2015年開始,俄研發的新一代高超音速反艦導彈“鋯石”已經進行了5次飛行試驗,計畫於2021-2022年服役。“鋯石”號稱最大速度達到7-8馬赫,最大射程350-500公里,被許多文章認為是一款美國海軍無法攔截的武器。印度除了可能會購買這款武器外,還在俄的幫助下在研製布拉莫斯II。I號稱最大速度6馬赫左右,最大射程600公里左右。
  最初,東風21D被認為會以12馬赫的高速沖向航母目標,幾乎無法攔截;但實際上,其為了機動飛行和尋找目標,在中後段是一個逐漸減速的過程,末端速度會降低到3馬赫左右(楨:?) 。對於高超音速武器,我們同樣也要關注其“全航程速度”,而不僅僅是最高速度或者中段巡航速度。對於一些高超音速滑翔彈來說,利用助推器進入高空後,開始滑翔飛行,這時候已經基本失去了動力,隨著航程的增加,是速度是在逐漸降低的;如果滑翔彈中段速度高達8馬赫,但末端降低到了4馬赫,還是無法攔截的嗎?但像鋯石一類的反艦導彈,如果其射程不像傳言的那麼大,而是採用全程高超音速飛行(超燃衝壓發動機),末端依然有動力的情況,則是比較難攔截的。在這種情況下,其“最大速度為5-6馬赫,最大射程300-400公里”的指標會比較現實一些。
  面對目前不斷出現的高超音速武器,美國的做法,一個是提前攔截,一個是提高現有攔截導彈的性能。美國海軍目前最好的是標準-6系列,最大射程約370公里,射高約3.5萬米,最大速度3.5馬赫;標準-6Block1B,增加了導彈的直徑,最大速度提高到7-8馬赫,最大射程提高到550公里,射高也提高到了16萬米左右,都擁有了攔截高超音速武器的能力。同時,美國還在積極的部署艦載戰術鐳射武器;2020年後,鐳射武器將正式在美國海軍作戰艦艇上出現,並且功率增加到100千瓦以上。所謂“再快的速度在面對鐳射時都是低速”,大功率鐳射武器在未來防禦高超音速武器方面將大顯身手。
  美國的經驗對我們具有參考意義。我們擁有射程、射高比紅旗9B更大的攔截導彈,鐳射發展方面也不弱於美國,只是艦載測試與部署計畫/進度並未公開,很難說會不會像電磁炮那樣突然有一天就公開了,給國人一個大大的驚喜。
  回應
單純的防禦是防不勝防,最好的防禦是進攻。
2019-01-31 08:57:40
圖博館
疑似國產隱身反艦導彈首次曝光 或裝備056A護衛艦 2019-01-31 新浪軍事

  新世紀之後,有源相控陣雷達、協同交戰系統等進入實用,極大提高了新型艦空導彈攔截範圍,傳統反艦導彈作戰效能受到較大挑戰,在這種情況下,隱身化成為現代反艦導彈發展趨勢,包括挪威的NSM、美國LRASM,均採用了隱身彈體,配合吸波塗料,有效降低了導彈RCS,提高了導彈突防能力。
  國內有的已經在珠海航展上面公開展了,顯示國產隱身空面導彈競爭還是非常激烈的,儘管洪都微信公眾號圖片只給出模糊的剪影,不過從新型導彈與旁邊TL-7導彈剪影對比來看,可以清晰知道它採用了矩形或者多面體彈體,新彈體與TL-7傳統圓柱形彈體相比,最大特點就是隱向性能好,NSM、LRASM也是這樣設計,可以把照射電波折射少數幾個方向,對方雷達接收機難以形成穩定跟蹤和鎖定,另外矩形彈體還能提供一定的升力,增加導彈升阻比,提高射程,導彈內部空間也比較規則,能夠方便更換戰鬥部,讓導彈攻擊不同目標,靈活性更好。
  從圖片還可以看到新型導彈彈頭也是矩形,而不是傳統導彈圓錐形,這表明導彈末制導系統應該是紅外成像系統,現代水面艦艇電子戰系統性能較好,採用末制導雷達容易暴露目標,容易被干擾,紅外成像系統靜默性更好,抗干擾能力更強,尤其重要的是紅外成像系統可以對目標精確成像,能夠識別目標和誘餌,也讓導彈具備攻擊地面目標的能力。
  另外導彈應該採用了大展弦比平直彈翼設計,這種設計誘導阻力小,激波阻力大,適合在高亞音速條件下航程較遠,因此這種彈翼表明應該是一種高亞淩音速導彈,不過這種彈翼缺點就是機動性能一般,所以我們看到新型導彈採用了X形尾舵,它可以在各個方向都能得到較為理想的控制力,可以提高導彈機動性能,此前洪都研製的TL-20小直徑制導炸彈就採用了這種氣動佈局,為新導彈研製積累了寶貴的經驗。
  現役YJ-83雖然有性能較好、成本價格低等優點,但是受到原來設計限制,繼續提高潛力已經很小,尤其是隱身設計方面缺乏空間,另外它的體積和重量仍然偏大,新一代反艦導彈例如NSM,體積更小,重量更輕,NSM只有300公斤左右,在這種情況下,中國的確需要一種新型反艦導彈競爭2020年之後國際市場,同時也可以替代056等輕型水面艦艇的反艦導彈,甚至還可以用於對地攻擊導彈。(作者署名:小飛豬觀察)
2019-02-01 09:30:44
阿楨
演員趙立新問日軍為何沒搶文物燒故宮

  趙立新,1968年出生于河南鄭州,畢業於中央戲劇學院、俄羅斯全蘇國立電影大學,曾擔任瑞典國家話劇院導演、演員,國籍為瑞典,目前在中國內地發展。因集演員、導演和編劇于一身,加上精通四國語言,被圈內譽為全能型人才,演員中的學霸。
  2019-3-31,@演員趙立新 發了一條微博,提問“英法聯軍為什麼要火燒圓明園?!”並在網友“得不到就毀滅”的評論下回復,“那紫禁城呢,是忘了還是沒帶打火石?”
  接著 ,他在4月2日突然在微博發問:“日本人佔領北京八年,為什麼沒有搶走故宮裡的文物並且燒掉故宮?這符合侵略者的本性嗎?”
  網友評論說這是因為日本人“準備佔領並統治,而不是掠奪”,結果趙立新卻回復道,如果是掠奪,為什麼“投降前”也沒燒。他還認為故宮文物被轉移的說法“不太信服”。
  言論一出,立刻引發網友的聲討。批評其“美化侵略”,在給日本人“洗地”,而且不瞭解文物被迫南遷的慘痛歷史。雖然故宮文物南遷,但來不及運走的文物遭遇浩劫,故宮損失明代銅缸54件以及2尊銅炮,後日軍又從故宮劫走銅燈亭91個和銅炮一尊,統統用來煉銅,以補軍用不足。經過統計,故宮古文物館損失191箱、文獻館損失1734箱、前秘書處損失826箱、頤和園損失89箱、古物陳列所損失113箱,總計損失2953箱。

演員趙立新言論暴露了一種危險的歷史觀 2019-04-04 北京青年報

所謂“歷史判斷”,必然形塑於兩個部分,也即“史實”和“史觀”。日軍侵華、南京大屠殺,沒有在北京屠城、沒有火燒故宮,這些都屬於“史實”;而如何解讀這些“事實”,如何為之歸因、如何為之賦義,這些都屬於“史觀”的範疇。
趙立新的“歷史觀”,其危險之處在於,架空了確定的、宏觀的歷史事實以及歷史評價,而拋出了一些細枝末節的偽命題,“因為沒抵抗所以沒屠城”“因為抵抗了所以大屠殺”,將侵略者的暴行歸因於受害者的“刺激”,這就算不是主觀上想替暴徒洗地,但客觀上也起到了大致相同的效果。此等奇談怪論招致輿論群起而攻之,趙立新並不冤枉。
2019-04-04 08:48:29
阿楨
演員趙立新問日軍為何沒搶文物燒故宮

  趙立新,1968年出生于河南鄭州,畢業於中央戲劇學院、俄羅斯全蘇國立電影大學,曾擔任瑞典國家話劇院導演、演員,國籍為瑞典,目前在中國內地發展。因集演員、導演和編劇于一身,加上精通四國語言,被圈內譽為全能型人才,演員中的學霸。
  2019-3-31,@演員趙立新 發了一條微博,提問“英法聯軍為什麼要火燒圓明園?!”並在網友“得不到就毀滅”的評論下回復,“那紫禁城呢,是忘了還是沒帶打火石?”
  接著 ,他在4月2日突然在微博發問:“日本人佔領北京八年,為什麼沒有搶走故宮裡的文物並且燒掉故宮?這符合侵略者的本性嗎?”
  網友評論說這是因為日本人“準備佔領並統治,而不是掠奪”,結果趙立新卻回復道,如果是掠奪,為什麼“投降前”也沒燒。他還認為故宮文物被轉移的說法“不太信服”。
  言論一出,立刻引發網友的聲討。批評其“美化侵略”,在給日本人“洗地”,而且不瞭解文物被迫南遷的慘痛歷史。雖然故宮文物南遷,但來不及運走的文物遭遇浩劫,故宮損失明代銅缸54件以及2尊銅炮,後日軍又從故宮劫走銅燈亭91個和銅炮一尊,統統用來煉銅,以補軍用不足。經過統計,故宮古文物館損失191箱、文獻館損失1734箱、前秘書處損失826箱、頤和園損失89箱、古物陳列所損失113箱,總計損失2953箱。

演員趙立新言論暴露了一種危險的歷史觀 2019-04-04 北京青年報

所謂“歷史判斷”,必然形塑於兩個部分,也即“史實”和“史觀”。日軍侵華、南京大屠殺,沒有在北京屠城、沒有火燒故宮,這些都屬於“史實”;而如何解讀這些“事實”,如何為之歸因、如何為之賦義,這些都屬於“史觀”的範疇。
趙立新的“歷史觀”,其危險之處在於,架空了確定的、宏觀的歷史事實以及歷史評價,而拋出了一些細枝末節的偽命題,“因為沒抵抗所以沒屠城”“因為抵抗了所以大屠殺”,將侵略者的暴行歸因於受害者的“刺激”,這就算不是主觀上想替暴徒洗地,但客觀上也起到了大致相同的效果。此等奇談怪論招致輿論群起而攻之,趙立新並不冤枉。
2019-04-04 08:49:12
阿楨
裝備微波反導武器 陸055艦成飛彈剋星 2019/04/03 中時電子報

在解放軍055首艦下水前後,就有人對艦橋兩側那對大型天線陣列的用途十分好奇。有不少軍迷推測,它的用途應該和電子戰或反隱形雷達有關,但新浪軍事分析指出,如果只是電子戰天線,並不需要如此巨大的天線孔徑。至於反隱形雷達,相關設備應當是安裝在機庫兩側(楨:機庫兩側也有)。不過,2017年公佈的中國國家科技進步獎一等獎中,由黃文華團隊主導的「微波反導」項目,似乎又為055艦上神秘設備的具體用途提供了另一種可能。
從黃文華早年以《高功率微波對抗反艦導彈的技術途徑》為題的論文來看,相關科研機構和解放軍海軍很早就對使用「艦載高功率微波反導系統」攔截反艦導彈進行深入研究。早在2010就獲得突破性進展的微波反導武器,等到進行055艦設計時,可能已經具備了批量裝備的條件。
從技術來說,微波反導武器與音波、鐳射武器一樣,同屬定向能武器。它主要是透過調製特殊高能電磁脈衝,來破壞導彈導引頭,因而具備反應快、可全天候作業等優勢。此外,對現代反艦導彈必備的無線電高度表、GPS接收機、資料鏈,甚至是無線電近炸引信等重要彈載設備,微波反導武器也能進行不同程度的毀傷,大幅降低導彈對目標的鎖定機率與命中率。
  055艦數據
滿載排水量 12000~14000噸
全長 183米
全寬 20.9米
吃水 7.5米
動力方式 全燃聯合(COGAG)
發動機 4×28MW QC-280ICR燃氣輪機
功率 156,000匹馬力
最高速度 36節
續航距離 5,000海浬(9300km)
乘員 約350~400人
  電戰系統
電子戰支援系統天線×4
32聯裝H/RJZ-726-5A型幹擾發射裝置×2
24聯裝H/RJZ-726-5型幹擾發射裝置×2
艦載機 直-20F反潛直升機×2
  搜索系統
中低頻艦殼主/被動聲納
S波段主動式相位陣列雷達
X波段多用途主動式相位陣列雷達
組合式超視距探測雷達
對制導雷達有源幹擾天線×4
對搜索雷達有源幹擾天線×2
米波相控陣雷達天線×2
長波電子偵察天線×1
短波電子偵察天線×1
  武器系統
112具裝載長度不超過9米隔艙內徑850×850平方毫米冷熱共架大型通用垂直發射系統(前64,後48)
海紅旗-9B中遠程防空飛彈
鷹擊-18A亞/超音速反艦飛彈或巡弋飛彈
長劍-10遠程巡弋飛彈
紅旗-19遠程反導飛彈
魚-8火箭助推魚雷
24聯裝海紅旗-10飛彈發射裝置×1
H/PJ-45型單管130毫米艦炮×1
H/PJ-11型11管30毫米艦炮×1
3聯裝7424型324毫米魚雷發射器×2
2019-04-04 08:52:20
阿楨
055型驅逐艦如何實現抗飽和攻擊能力?

055艦抗飽和攻擊能力是通過強大的雷達和數量巨大的艦空導彈來實現的,各國艦載雷達目前主要選用L波段、S波段、C波段和X波段。L用於遠端警戒;S中遠距離搜索與跟蹤;X火控和照射;而介於S X之間的C則中和了S X優缺點,往往用於中小型艦艇上。
  選擇S的神盾艦有我國052C/D,美日韓;選擇C有日本秋月級(承担搜索功能),法意地平線級,以及俄22350護衛艦;而選擇X有日本秋月級(承擔火控功能)和美國的朱姆沃爾特級等。
  S由於對海雜波的抑制能力不強,低空掠海目標探測能力一般較弱,因此被用於承擔空中目標的中遠端跟蹤和概略火力引導任務。055艦的346B比346A,不但在散熱效率方面進一步提高,而且還相當省電,改用了新一代氮化鎵組件和接收/發射技術等,性能上達到或超過了美軍新一代SPY-6的指標。
  由於大型相控陣雷達的耗電問題,一般驅逐艦還會用L執行遠端對空警戒等任務,052D是517B(052D加長版已經換裝更新型雷達)。L可能位於055一體化桅杆的最上方,而X則位於最下方(也有認為相反)。
  055海紅旗-9B射程超過200公里,雖然由於採用先進的捷聯慣導-指令修正-末段主動雷達制導體制,但在20公里末段之前,仍需要由母艦的C波段雷達發送校正指令。052D位於346A下方的C波段信標應答天線,而055將其獨立了出來。
  除了雷達之外,055還必須有“一坑四彈”。中國紅旗-16射程能達50公里,但是體積和重量卻幾乎是ESSM的兩倍,彈長近5米,直徑340毫米。雖然055採用了直徑達850毫米的新一代同心圓式冷熱相容通用垂發,很可能無法實現“一坑四彈”。
  回應
為什麼美帝的導彈個頭都那麼小,技術差距還是很大,努力吧
美國也有個頭大的,不能用個頭來區分技術,這是不專業的。
我們的防空導彈個頭都比美軍大,主要是導彈的火箭發動機及雷達比較落後。
不矛盾,紅旗16地空導彈是配合中程發射車使用的;但在萬噸艦艇上,特別是055上面口徑大、箱體長的發射箱,主要是一坑四彈的適裝問題。
中國DK(地空)-10防空飛彈是SD-10的防空型號,於2012珠海航展展出,設計思路與ESSM (美國增强型海麻雀導彈)類似。DK-10長5.07米,直徑0.26米,重340公斤,最大射程50公里(SD-10超過100),射高30-20000米。
偽命題。飽和攻擊下就是航母艦隊抗不住呀。最好的防禦還是在敵人發射導彈前將其消滅。
2019-05-03 09:47:26
阿楨
簡氏:照片顯示中國直20已交付部隊服役(圖)

  英國《簡氏防務週刊》2019-05-16稱,中國軍事論壇近期流出了已標有解放軍陸航戰術編號的直20中型通用直升機,意味著該機可能已批量裝備部隊。
  直20由哈飛設計,2013年12月首飛。採用單旋翼五槳葉結構,外型與美國“黑鷹”類似,但機體更大,且使用了我國自主研發的先進電傳飛控技術以及大量複合材料。

中國海軍054A護衛艦的遠中近三層反潛體系都有啥 2019-05-17 新浪軍事

  054A護衛艦備有遠、中、近三層反潛體系。
  遠層反潛主要是反潛直升機和聲呐。SJD-9型中頻艦殼聲呐,探測距離12千米;艦尾TSAS-1型低頻被動拖曳陣列聲呐,可達100千米,可同時跟蹤5個以上的目標。卡-28(直9/20?)反潛直升機可用於遠距離搜潛作業,機頭下方對海搜索雷達,除了能探測海面目標外,還可探測到處於通氣管狀態下的潛艇。
  中層反潛使用艦體內隱藏的兩組3聯裝魚雷發射裝置,可發射魚-7型10千米內反潛魚雷。
  近層反潛是艦艏主炮前方裝備有2座六聯裝反潛火箭發射裝置,每座備彈24枚,可攻擊4千米處300米深的潛艇。
  回應
作者,把遠程反潛的主力魚八爺忘了?

中國將實現一坑四彈 水準與美相當 2019-05-16 新浪軍事

所謂的“一坑四彈”技術並沒有什麼太大難度,早在10多年前中國設計通用模組化垂直發射系統時就把這個概念考慮進去了,目前有兩款地空導彈天龍-50和FM3000比較適合,天龍-50是在SD-10A基礎上發展而來,彈徑24釐米,彈翼折疊後“一坑四彈”不成問題。(作者署名:柯洛廖夫)
https://mil.news.sina.com.cn/jssd/2019-05-16/doc-ihvhiqax9144384.shtml
2019-05-18 07:36:00
阿楨
噸位和中國054A相當,飛彈射程才25公里,英國「海受體」形成戰力 2019-06-20

「海受體」防空飛彈系統主要是為英國皇家海軍的23型飛彈護衛艦而專門研製的,用來替代此前23型的「海狼」。
23型滿載排水量為4200噸,和中國的054A持平。但23型裝備了32枚射程僅有10公里的「海狼」近程垂直發射防空飛彈,054A則裝備了32枚射程40公里的HHQ-16中程防空飛彈。
23型首艦在1990年開始進入皇家海軍服役,到2002年一共所有16艘, 2004-2006年為降低運營成本賣掉3艘。
23型設計壽命只有18年,已經快要逼近退役年限了。26型要在2021年之後才能夠出現。所以對23型飛彈護衛艦進行延壽服役,就成為了必然的事情。
本來打算從美國購買50公里的ESSM「先進海麻雀」,但不僅費用很高,還要用美國的MK-41垂直發射系統,改動量太大。
英國腦袋一拍:「海麻雀」不就是拿空空飛彈改裝過來的嗎?我們自己不是也有阿斯拉姆(ASRAAM)空空飛彈嗎?自己改裝一下不就行了?於是「海受體」(Sea Ceptor)就出現了。
https://kknews.cc/zh-tw/military/jkn5ojp.html

英國海軍有多寒酸 2次監視中國軍艦竟要動用30%兵力 2019-08-08 新浪軍事

  7月中旬,中國海軍052C型驅逐艦“西安艦”通過英吉利海峽前往俄羅斯聖彼德堡,參加在那裡舉辦的2019年俄海軍節閱兵。
  “西安艦”本來是很“低調”的,可在英國皇家海軍的幫忙造勢下,“西安艦”北上的消息迅速引起外界的關注。“西安艦”由南向北穿越英吉利海峽期間,英國海軍派出23型護衛艦“聖奧爾本斯”號對其進行持續監視,並將現場畫面利用媒體傳播了出去。
  8月初,“西安艦”在參加完俄海軍節活動後南下返回亞丁灣準備繼續執行亞丁灣護航任務,在經過英吉利海峽期間又一次遭到英國海軍的跟蹤監視。執行監視任務的依然是23型護衛艦,但船卻換成了“威斯敏斯特”號。(作者署名:北國防務)
2019-08-09 07:37:31
阿楨
中科院發布海劍羚飛彈系統視頻 首現車載版 2019/08/17 中時

近日國家中山科學院在台北國際航太暨國防工業展上展出了研發已久的海劍羚飛彈視頻,視頻中除原規劃艦載版之外,還首次呈現車載版規劃。外媒認為,此款源自於天劍飛彈的新型短程防空導彈,將以巡航導彈、反幅射導彈、小型無人機與載人戰機為攔截目標,加強對關鍵軍事設施的保護。
據《動力》(The Drive)報導,台灣的中山科學院在2015年首次公開的海劍羚飛彈防禦系統原是為海軍開發,計劃配備於廣受矚目的新型沱江飛彈驅逐艦與其他現役戰艦上,今年在台北航太防衛展上公布新的視頻中,則更顯示出海劍羚飛彈系統已擴大至車載版本。
報導指出,海劍羚飛彈概念上與RIM-116滾體飛彈(RAM)類似,是以天劍地對空飛彈為架構的變體,飛彈設計概念源自於AIM-9響尾蛇飛彈,以紅外線與被動雷達整合導引,為輕型、點防禦的艦對空飛彈。系統包括一具發射器,配備12或24枚飛彈和一組前視紅外(FLIR)傳感器,也能利用船艦或陸基雷達的傳感器提供數據協助導引。
報導說,台灣開發海劍羚飛彈主要目的是為防禦中共日益擴大的艦射與空射巡航導彈庫。除此之外,防禦中共巡航導彈還包括驅逐艦上的近防系統,目前使用的是雷神公司的MK-15方陣方陣近迫武器系統(CIWS)。有艦於日益增加的共軍威脅,原以巡航導彈為目標的艦載海劍羚飛彈增加新的平台,也能為地面重要軍事設施提供防護功能。
報導進一步分析,2018年8月台灣購買了陸基方陣近迫防禦系統(Phalanx CIWS)用於防衛空軍的雷達設施,包括設置鋪路爪雷達的樂山雷達站,經該雷達站內裝有AN / FPS-115 PAVE PAWS相控陣預警雷達。這次中山科學院發布的視頻也首次呈現車載版海劍羚飛彈系統,用以防護樂山雷達站免受巡航導彈攻擊。未來可能會將海劍羚與方陣近迫防禦系統結合起來,類似於雷神研發的SeaRAM,用海劍羚飛彈發射器搭配近迫防禦系統的火控裝置,這些改裝未來都可能會獲得來自美國方面的協助。
https://www.chinatimes.com/realtimenews/20190817000053-260417
2019-08-17 07:39:24
阿楨
中國反艦彈道導彈新成員:配高超音速彈頭 精度10米內 2019-08-22 新浪軍事

中國日前展示了一款新型高超音速機動助推滑翔導彈,外界分析這是“東風家族”的新成員──東風-17導彈,為目前世界上第一款研發用於實戰部署的高超音速滑翔導彈,兼具高超音速、滑翔可變彈道兩大高新技術,能夠規避突破敵方防空反導系統。東風-17射程達2500公里,只需10分鐘即可到達第一島鏈外延海域,攻擊島鏈的陸上目標和海上大型軍艦,由於體積相對于東風-21D與東風-26更小,所以機動能力更強,再加上高超音速滑翔可變軌道彈頭的使用,使其成為中國第二代反艦彈道導彈。預計至少在10年內,美國現役的或發展中的反導系統,是無法有效攔截東風-17的,這就等於中國為反介入/區域拒止(A2/AD)戰略的高空打航母設置了第三道保險。

新版飛豹戰機戰力如何:在俄擊敗蘇34 輕鬆打掉S300 2019-08-22 新浪軍事

  分析認為,在新型空中加油機的支持下,殲轟-7AⅡ作戰半徑將可以提升到2000公里左右,加上鷹擊-12導彈400公里的射程和4馬赫的速度,已可以打擊2400公里外的敵方目標。據稱,在殲轟-7AⅡ掛載新型電子戰吊艙的演習中,作為紅方空中壓制打擊編隊和突擊編隊的核心,在殲-10B、蘇-30MKK的掩護配合、以及空警-200預警機、運-8G的遠距支援下,不僅成功打擊藍方核心目標並摧毀其配屬的S-300PMU2地空導彈,自身戰損率相比過去使用殲轟-7A作為主攻機時還下降了2/3左右,證明了殲轟-7AⅡ改進的成功。
  由此聯想到中國的周邊國家中,越南已經裝備了S-300而印度已採購S-400,日本已裝備PAC-3,美國還在韓國部署了薩德導彈,中國宣佈殲轟-7AⅡ可以摧毀S-300PMU2,其意義自不待言。雖然該機最終將完全為更先進的殲-16所取代,但在後者達到一定的裝備數量之前,殲轟-7AⅡ應該至少還有近10年的發揮餘熱階段。
2019-08-23 07:19:32
是 (若未登入"個人新聞台帳號"則看不到回覆唷!)
* 請輸入識別碼:
(有*為必填)
TOP
